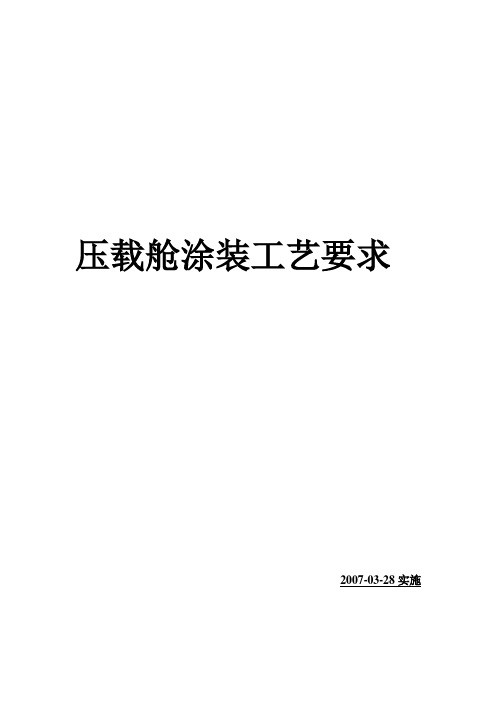

压载舱涂装工艺要求2007-03-28实施前言根据IMO的MSC（82）215号决议通过的（船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准）对船舶压载舱涂覆涂料前钢材表面的最新处理的最新要求，特制订本标准。
本标准按H&Z001002-2002《企业标准编写的一般规定》。
本标准附录A、B为规范性附录本标准附录C为资料性附录本标准编制部门：涂装分厂、设计二所；本标准归口部门：技术中心；本标准制定日期：2007-02-16本标准编制：校对：审核：审定：标准：批准：压载舱涂装工艺技术要求1 范围本标准规定了船舶压载舱涂装的表面处理、各阶段涂装作业、安全以及检查和技术文件的提交等要求。
本标准适用于500总吨以上船舶的专用海水压载舱，也适用于150M以上散货船的双舷侧处所。
2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘探误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级（ISO 8501-1：1988）G/BT 18570.3-2005 涂覆涂料前钢材表面处理表面清洁度的评定实验第3部分：涂覆涂料前钢材表面的灰尘评定（压敏粘带法）（ISO 8502-3：1992）G/BT 18570.9-2005涂覆涂料前钢材表面处理表面清洁度的评定实验第9部分：水溶性盐的现场测定方法（ISO 8502-9：1998）G/BT 13288-1991 涂装前钢材表面粗糙度等级的评定（比较样块法）（ISO 8503-2：1988）H&Z320002-2007 压载舱涂层破损面积的评估与计算H&Z320001-2004 钢材表面预处理技术要求H&Z320002-2004 涂装前钢材结构性处理要求3术语和定义专用海上压载舱海上航行船舶使用海水进行压载的饿专用舱柜,不包括风暴压载舱和兼用舱柜。
货油舱特涂工艺th
目录一．总则 (3)二．特涂前的准备工作 (3)1.脚手架 (3)2.照明 (3)3.特涂前被特涂表面、周围环境应具备的条件 (4)三．环境条件控制 (4)四．被特涂表面处理应达到的要求 (4)五．涂装工艺 (5)1.预喷砂及表面处理和检验 (5)2.主喷砂 (5)3.预涂 (5)4.喷涂 (6)5.舱底涂装 (6)6.涂层的修补 (6)六、施工程序 (7)七、喷砂、喷漆检验 (9)八、浸水试验 (9)九、其它 (10)十、安全卫生 (10)十一、特涂前钢材表面处理标准（附件A） (11)十二、液货舱内表面涂装操作手册(附件B） (13)十三、环氧舱室涂料Tankguard（5920）涂料说明书（附件C） (28)十四、安全（附件D） (29)一、总则1.本工艺规程中提到的货油舱包括污油水舱。
2.本工艺规程编制依据：广船国际兴顺公司与International paint company有限公司（以下简称IP）签订的《特涂技术协议》、《液货舱内表面涂装操作手册》；货油舱特涂检验标准及产品说明书；3.本工艺规程适用范围：特涂施工范围：NO.1P/S货油舱、NO.2P/S货油舱、NO.3P/S货油舱、NO.4 P/S货油舱、NO.5 P/S货油舱、NO.6P/S货油舱、Residual tank共13个特涂舱。
#主甲板集油槽？#货油管内外？#舱内的不锈钢如何处理？4.本工艺规程中规定的技术要求不能随意改变。
如果需要变动，船厂代表需与船方代表、IP代表共同协商，三方达成协议后方可改动。
6.本工艺规程中没有规定的事项应由船厂代表与船东代表、IP代表共同协商确定。
二、特涂前的准备工作1.脚手架1.1 脚手架吊板应为网状结构式以利于通风及清洁，在搭设脚手架时必须将所有管子的管口及架板的管子端口封堵，防止砂尘污染涂层表面1.2脚手架的任何部位距离被涂装表面的最小距离约300mm左右，行走通道的脚手板宽度应在630mm以上，使施工人员容易而安全地接近所要涂装的表面。
