尺寸精度与表面粗糙度

各种加工方法能够达到的尺寸的经济精度表1 孔加工的经济精度表2 圆锥形孔加工的经济精度表3 圆柱形深孔加工的经济精度表4 花键孔加工的经济精度表5 外圆柱表面加工的经济精度表6 端面加工的经济精度（mm）表7 用成形铣刀加工的经济精度（mm）注：指加工表面至基准的尺寸精度。

表8 同时加工平行表面的经刘精度(mm)注：指两平行表面距离的尺寸精度。

表9 平面加工的经济精度注：1 表内资料适用于尺寸<1m，结构刚性好的零件加工，用光洁的加工表面作为定位和测量基准。

2 端铣刀铣削的加工精度在相同的条件下大体上比圆柱铣刀铣削高一级。

3 细铣仅用于端铣刀铣削。

表10 公制螺纹加工的经济精度表11 花键加工的经济精度表12 齿形加工的经济精度各种加工方法能够达到的形状的经济精度表13 平面度和直线度的经济精度表14 圆柱形表面形状精度的经济精度注：形状精度等级的公差值见附表2、3。

表15 曲面加工的经济精度表16 在各种机床上加工时形状的平均经济精度各种加工方法所能够达到的相互位置的经济精度表17 平行度的经济精度表18 端面跳动和垂直度的经济精度表19 同轴度的经济精度表20 轴心线相互平行的孔的位置经济精度注：对于钻、卧镗及组合机床的镗孔偏差同样适用于铰孔。

表21 轴心线相互垂直的孔的位置经济精度注：在镗空间的垂直孔时，中心距误差可按上式相应的找正方法选用。

各种加工方法能够达到的零件表面粗糙度表22 各种加工方法能够达到的零件表面粗糙度各类型面的加工方案及经济精度表23 外圆表面加工方案表24 孔加工方案表25 平面加工方案——机械篇标准公差及形位公差附表1 标准公差值注：基本尺寸小于1mm时，无IT14至IT18。

13 22-4-25 10:32附表2 平面度、直线度公差值附表3 圆度、圆柱度公差值附表4 平行度、垂直度、倾斜度公差值附表5 同轴度、对称度、圆跳动、全跳动公差值参考文献1 《金属机械加工工艺人员手册》修订本上海科学技术出版社1981年2 《机械制造工艺学》顾崇衔等编著陕西科学技术出版社1982年3 《航空机械设计手册》第三机械工业部612所编1979年4 《机械制造工艺学课程设计简明手册》华中工学院机械制造工艺教研室编1981年5 《机械工程手册》第46篇机械工业出版社1981年6 《圆柱齿轮加工》上海科学技术出版社1979年切削用量切削用量的选择原则正确地选择切削用量，对提高切削效率，保证必要的刀具耐用度和经济性，保证加工质量，具有重要的作用。

零件精度等级与公差等级的区别一、引言零件的精度和公差是制造过程中非常重要的概念，对于产品的质量和性能有着直接的影响。

在实际的制造过程中，精度等级和公差等级是两个不可或缺的概念，它们共同决定了零件的加工精度和使用要求。

本文将从深度和广度的角度对零件精度等级与公差等级进行全面评估，并探讨它们之间的区别与联系。

二、零件精度等级的概念1.精度等级是指零件在加工过程中所能达到的精度水平，通常包括了形位精度、尺寸精度和表面粗糙度等方面。

精度等级越高，零件的加工精度就越高，相应的成本和加工难度也会增加。

2.在实际生产中，零件的精度等级通常会通过标准规范或技术要求来确定，不同的零件类型和用途会有不同的精度等级要求。

对于高精度要求的零件，通常需要进行精密加工和检测，以确保其精度符合要求。

3. 总结与回顾：零件精度等级是决定零件加工精度水平的重要依据，不同的零件类型和用途会有不同的精度等级要求，对于高精度要求的零件，通常需要进行精密加工和检测。

三、公差等级的概念1.公差是指零件在设计和加工过程中允许的尺寸偏差范围，用来表示零件的尺寸变化范围。

公差等级包括了最大材料条件和最小材料条件，其目的是为了确保零件在装配和使用过程中能够满足相关要求。

2.在实际的设计和制造中，公差等级通常会根据零件的功能和使用要求来确定，不同的零件类型和应用场景会有不同的公差等级标准。

对于高精度要求的零件，通常会有更严格的公差要求，以确保零件在装配和使用过程中能够保持稳定性和精度。

3. 总结与回顾：公差等级是零件在设计和加工过程中允许的尺寸偏差范围，不同的零件类型和应用场景会有不同的公差等级标准，对于高精度要求的零件，通常会有更严格的公差要求。

四、零件精度等级与公差等级的区别与联系1. 区别：精度等级和公差等级在概念上有着明显的不同，精度等级主要关注零件加工过程中实际达到的精度水平，而公差等级则主要关注零件尺寸偏差范围的许可。

精度等级是对零件精度要求的一种表述，而公差等级则是对零件尺寸偏差的一种规定。

表面粗糙度表面粗糙度R a值的应用范围注：1. 粗糙度代号I为第一种过渡方式。

它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。

因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。

2. 粗糙度代号Ⅱ为第2种过渡方式。

它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取3.2。

因此，取该值提高了原表面粗糙度的要求和加工的成本。

尺寸公差等级（IT）公差（1）公差基本术语的含义1）基本尺寸；设计时给定的尺寸，称为基本尺寸。

的基本尺寸2）实际尺寸：零件加工后经测量所得到的尺寸，称为实际尺寸。

3）极限尺寸：实际尺寸允许变化的两个界限值称为极限尺寸。

它以基本尺寸确定。

两个极限值中较大的一个称为最大极限尺寸Dmax（或dmax）；较小的一个称为极限尺寸Dmin(或dmin)。

）尺寸偏差；某一尺寸减其基本尺寸所得的代数差，称为尺寸偏差，简称偏差。

实际偏差＝实际尺寸一基本尺寸最大极限尺寸减其基本尺寸所得的代数差，称为上偏差；最小极限尺寸减其基本尺寸所得的代数差，称为下偏差；上偏差和下偏差统称为极限偏差。

国家标准规定，孔的上偏差代号为ES，轴的上偏差代号为es；孔的下偏差代号为EI，轴的下偏差代号为ei，则：ES＝孔的最大极限尺－孔的基本尺寸cs＝轴的最大极限尺寸－轴的基本尺寸EI＝孔的最小极限尺寸－孔的基本尺寸ei＝轴的最小极限尺寸－轴的奥基本尺寸偏差值可以为正、负或零值。

5）尺寸公差，允许尺寸的变动量称为尺寸公差，简称公差。

公差等于最大极限尺寸与最小极限尺寸的代数差的绝对值；或等于上偏差与下偏差代数差的绝对值。

6）零线：图1a中示意表明了基本尺寸相向、相互配合的孔与轴之间极限尺寸、尺寸偏差与尺寸公差之间的相互关系，为方便起见，在实际讨论的过程中，通常只画出放大了的孔和轴的公差带，称为公差与配合图解，简称公差带图，如阁l－b所示。

谈表面粗糙度与尺寸公差及形位公差间的协调关系1. 引言在制造过程中，为确保工件的质量和功能的可靠性，不同的工艺参数和控制要求会对工件进行多个方面的规定和要求，其中包括表面粗糙度、尺寸公差和形位公差。

本文将详细探讨这三个方面之间的协调关系，并分析它们对产品质量的影响。

2. 表面粗糙度表面粗糙度是指工件表面的形貌特征，通常用平均粗糙度Ra来表示。

表面粗糙度对工件的摩擦、密封、润滑、耐磨性等性能有重要影响，并与尺寸公差和形位公差密切相关。

2.1 表面粗糙度对尺寸公差的影响•表面粗糙度较大的工件，其尺寸公差应较大，以避免由于表面形貌不规则而导致的尺寸测量误差。

•当工件表面粗糙度要求较高时，应缩小尺寸公差，以保证工件的尺寸测量结果与实际情况更接近。

2.2 表面粗糙度对形位公差的影响•表面粗糙度较大的工件，其形位公差应较大，以容纳表面形貌不规则引起的位移误差。

•当工件表面粗糙度要求较高时，应缩小形位公差，以确保工件的形状和位置误差在可接受范围内。

3. 尺寸公差尺寸公差是指工件的尺寸允许偏差范围，常用于控制工件的几何形状和尺寸精度。

在制造过程中，尺寸公差的合理设置可以保证工件的互换性和可靠性。

3.1 尺寸公差对表面粗糙度的影响•大尺寸公差的工件，可能在加工过程中产生较大的表面粗糙度。

•当工件表面粗糙度要求较高时，应缩小尺寸公差，以减少加工过程中对表面质量的影响。

3.2 尺寸公差对形位公差的影响•大尺寸公差的工件，其形位公差应较大，以容纳加工误差和装配误差。

•当工件形位精度要求较高时，应缩小尺寸公差，以确保工件的形状和位置误差在可接受范围内。

4. 形位公差形位公差是指工件的形状和位置要求，用于描述工件的几何关系。

形位公差的合理设置可以确保工件在装配过程中满足设计要求，并保证产品的性能和可靠性。

4.1 形位公差对表面粗糙度的影响•较大的形位公差要求可能导致工件表面粗糙度的增加。

•当工件表面粗糙度要求较高时，应缩小形位公差，以减少对表面质量的影响。

尺寸公差、形位公差、表面粗糙度三者的关系A.尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

尺寸公差、形位公差、表面粗糙度数值上的关系一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

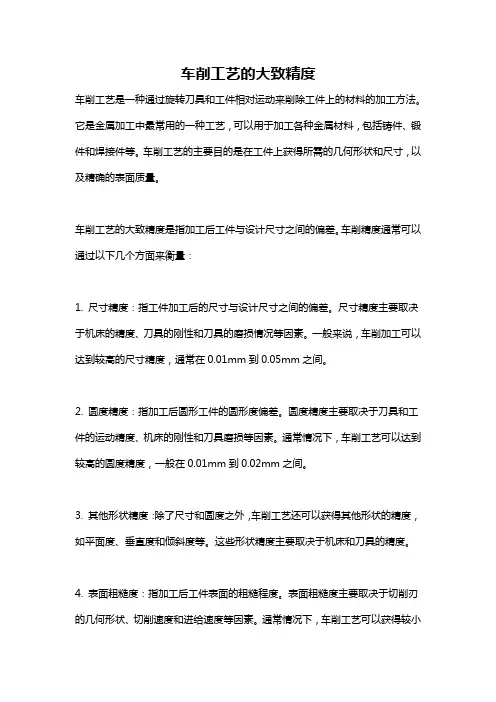

车削工艺的大致精度车削工艺是一种通过旋转刀具和工件相对运动来削除工件上的材料的加工方法。

它是金属加工中最常用的一种工艺，可以用于加工各种金属材料，包括铸件、锻件和焊接件等。

车削工艺的主要目的是在工件上获得所需的几何形状和尺寸，以及精确的表面质量。

车削工艺的大致精度是指加工后工件与设计尺寸之间的偏差。

车削精度通常可以通过以下几个方面来衡量：1. 尺寸精度：指工件加工后的尺寸与设计尺寸之间的偏差。

尺寸精度主要取决于机床的精度、刀具的刚性和刀具的磨损情况等因素。

一般来说，车削加工可以达到较高的尺寸精度，通常在0.01mm到0.05mm之间。

2. 圆度精度：指加工后圆形工件的圆形度偏差。

圆度精度主要取决于刀具和工件的运动精度、机床的刚性和刀具磨损等因素。

通常情况下，车削工艺可以达到较高的圆度精度，一般在0.01mm到0.02mm之间。

3. 其他形状精度：除了尺寸和圆度之外，车削工艺还可以获得其他形状的精度，如平面度、垂直度和倾斜度等。

这些形状精度主要取决于机床和刀具的精度。

4. 表面粗糙度：指加工后工件表面的粗糙程度。

表面粗糙度主要取决于切削刃的几何形状、切削速度和进给速度等因素。

通常情况下，车削工艺可以获得较小的表面粗糙度，一般在Ra 0.8um到Ra 3.2um之间。

车削工艺的精度可以通过以下几个方面来提高：1. 选择适当的工艺参数：选择合适的切削速度、进给速度和切削深度等工艺参数可以有效地提高车削工艺的精度。

合理的工艺参数可以保证切削过程的稳定性和刀具寿命的长久性，从而提高工件的加工精度。

2. 使用高精密机床和工具：高精密机床和工具可以提供更高的加工精度和刚性。

选择高精密机床和工具可以有效地改善车削工艺的精度。

3. 使用先进的切削刃材料：选择合适的切削刃材料可以降低刀具磨损和断裂的风险，提高车削工艺的精度。

4. 加强工艺控制和检测：加强车削工艺的控制和检测可以及时发现和纠正加工中的问题，提高工件的加工精度。

表面粗糙度表面粗糙度R a值的应用范围注：1. 粗糙度代号I为第一种过渡方式。

它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。

因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。

2. 粗糙度代号Ⅱ为第2种过渡方式。

它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取3.2。

因此，取该值提高了原表面粗糙度的要求和加工的成本。

尺寸公差等级（IT）公差（1）公差基本术语的含义1）基本尺寸；设计时给定的尺寸，称为基本尺寸。

的基本尺寸2）实际尺寸：零件加工后经测量所得到的尺寸，称为实际尺寸。

3）极限尺寸：实际尺寸允许变化的两个界限值称为极限尺寸。

它以基本尺寸确定。

两个极限值中较大的一个称为最大极限尺寸Dmax（或dmax）；较小的一个称为极限尺寸Dmin(或dmin)。

）尺寸偏差；某一尺寸减其基本尺寸所得的代数差，称为尺寸偏差，简称偏差。

实际偏差＝实际尺寸一基本尺寸最大极限尺寸减其基本尺寸所得的代数差，称为上偏差；最小极限尺寸减其基本尺寸所得的代数差，称为下偏差；上偏差和下偏差统称为极限偏差。

国家标准规定，孔的上偏差代号为ES，轴的上偏差代号为es；孔的下偏差代号为EI，轴的下偏差代号为ei，则：ES＝孔的最大极限尺－孔的基本尺寸cs＝轴的最大极限尺寸－轴的基本尺寸EI＝孔的最小极限尺寸－孔的基本尺寸ei＝轴的最小极限尺寸－轴的奥基本尺寸偏差值可以为正、负或零值。

5）尺寸公差，允许尺寸的变动量称为尺寸公差，简称公差。

公差等于最大极限尺寸与最小极限尺寸的代数差的绝对值；或等于上偏差与下偏差代数差的绝对值。

6）零线：图1a中示意表明了基本尺寸相向、相互配合的孔与轴之间极限尺寸、尺寸偏差与尺寸公差之间的相互关系，为方便起见，在实际讨论的过程中，通常只画出放大了的孔和轴的公差带，称为公差与配合图解，简称公差带图，如阁l－b所示。
