第7章现代微电子封装技术介绍

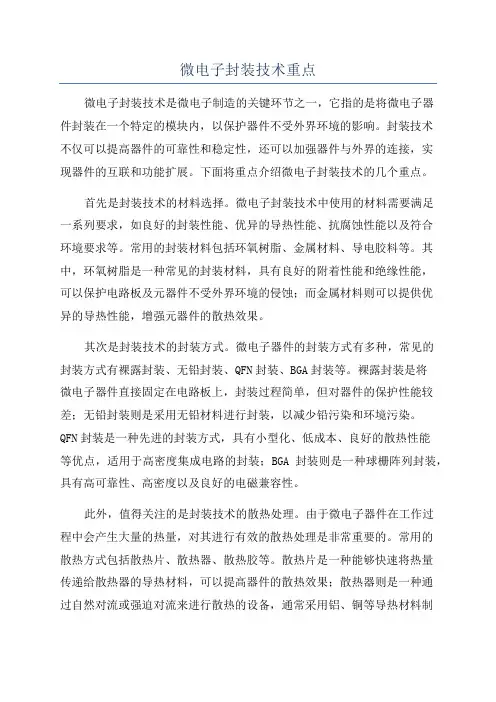

微电子封装技术重点微电子封装技术是微电子制造的关键环节之一，它指的是将微电子器件封装在一个特定的模块内，以保护器件不受外界环境的影响。

封装技术不仅可以提高器件的可靠性和稳定性，还可以加强器件与外界的连接，实现器件的互联和功能扩展。

下面将重点介绍微电子封装技术的几个重点。

首先是封装技术的材料选择。

微电子封装技术中使用的材料需要满足一系列要求，如良好的封装性能、优异的导热性能、抗腐蚀性能以及符合环境要求等。

常用的封装材料包括环氧树脂、金属材料、导电胶料等。

其中，环氧树脂是一种常见的封装材料，具有良好的附着性能和绝缘性能，可以保护电路板及元器件不受外界环境的侵蚀；而金属材料则可以提供优异的导热性能，增强元器件的散热效果。

其次是封装技术的封装方式。

微电子器件的封装方式有多种，常见的封装方式有裸露封装、无铅封装、QFN封装、BGA封装等。

裸露封装是将微电子器件直接固定在电路板上，封装过程简单，但对器件的保护性能较差；无铅封装则是采用无铅材料进行封装，以减少铅污染和环境污染。

QFN封装是一种先进的封装方式，具有小型化、低成本、良好的散热性能等优点，适用于高密度集成电路的封装；BGA封装则是一种球栅阵列封装，具有高可靠性、高密度以及良好的电磁兼容性。

此外，值得关注的是封装技术的散热处理。

由于微电子器件在工作过程中会产生大量的热量，对其进行有效的散热处理是非常重要的。

常用的散热方式包括散热片、散热器、散热胶等。

散热片是一种能够快速将热量传递给散热器的导热材料，可以提高器件的散热效果；散热器则是一种通过自然对流或强迫对流来进行散热的设备，通常采用铝、铜等导热材料制成，可以大大降低器件的工作温度；散热胶是一种具有优良的导热性能的胶料，可以填充器件之间的间隙，提高散热效果。

另外，封装技术中的测试和可靠性验证也非常重要。

在封装过程中，需要对成品进行严格的测试和验证，以确保器件的性能和可靠性。

常见的测试方法包括焦耳效应测试、温度循环测试、电气性能测试等。

微电子封装技术1. 引言微电子封装技术是在微电子器件制造过程中不可或缺的环节。

封装技术的主要目的是保护芯片免受机械和环境的损害，并提供与外部环境的良好电学和热学连接。

本文将介绍微电子封装技术的发展历程、常见封装类型以及未来的发展趋势。

2. 微电子封装技术的发展历程微电子封装技术起源于二十世纪五十年代的集成电路行业。

当时，集成电路芯片的封装主要采用插入式封装（TO封装）。

随着集成度的提高和尺寸的缩小，TO封装逐渐无法满足发展需求。

在六十年代末，贴片式封装逐渐兴起，为微电子封装技术带来了发展的机遇。

到了二十一世纪初，球栅阵列（BGA）和无线芯片封装技术成为主流。

近年来，微电子封装技术的发展方向逐渐向着三维封装和追求更高性能、更小尺寸的目标发展。

3. 常见的微电子封装类型3.1 插入式封装插入式封装是最早使用的微电子封装技术之一。

它的主要特点是通过将芯片引线插入封装底座中进行连接。

插入式封装一开始使用的是TO封装，后来发展出了DIP（双列直插式封装）、SIP（单列直插式封装）等多种封装类型。

插入式封装的优点是可维修性高，缺点是不适合高密度封装和小尺寸芯片。

3.2 表面贴装封装表面贴装封装是二十世纪六十年代末期兴起的一种封装技术。

它的主要原理是将芯片连接到封装底座上，再将整个芯片-底座组件焊接到印刷电路板（PCB）上。

表面贴装封装可以实现高密度封装和小尺寸芯片，适用于各种类型的集成电路芯片。

常见的表面贴装封装类型有SOIC、QFN、BGA等。

3.3 三维封装三维封装是近年来兴起的一种封装技术。

它的主要原理是在垂直方向上堆叠多个芯片，通过微弧焊接技术进行连接。

三维封装可以实现更高的集成度和更小的尺寸，同时减少芯片间的延迟。

目前，三维封装技术仍在不断研究和改进中，对于未来微电子封装的发展具有重要意义。

4. 微电子封装技术的未来发展趋势随着科技的不断进步，微电子封装技术也在不断发展。

未来，微电子封装技术的发展趋势可以总结为以下几点：1.高集成度：随着芯片制造工艺的不断进步，集成度将继续提高，将有更多的晶体管集成在一个芯片上，这将对封装技术提出更高的要求。

微电子封装技术范文
一、简介
微电子封装技术是指用于将微电子元件和集成电路封装在一起，作为
一个完整的系统的技术。

它主要用于控制电子元件、模块的显示、操作、
维护、安装等。

该技术的实现，一般是通过把封装后的微电子元件或集成
电路组装成一个模块，并安装到一个安装面板上，使其与外部连接成为一
个完整的系统。

二、特点
1、电子性能好：微电子封装技术一般采用材料的灵活性，能够有效
地改善电子产品的性能，从而满足用户对性能要求。

2、可靠性高：由于微电子封装技术能够改善电子器件的可靠性，因
此可以使得产品的可靠性得到很大的提高。

3、易于操作：由于封装技术能够把电子元件或集成电路组装成完整
的模块，并且这些模块能够很容易地安装在一个安装面板上，使得电子设
备的操作变得非常简单方便，而且能够减少维护和检修的工作量。

4、减少占地面积：由于所有的电子元件可以放在一个封装模块上，
因此减少了电子设备的占地面积，从而能够减少电子设备的安装空间。

三、流程
1、封装结构设计：在这一步中，先根据电路的功能需求，确定封装
的结构形状，包括封装件的结构、位置和定位方式等。

2、封装制造：根据设计的封装结构，使用压力铸造机、电子焊接机、注塑机等机械。

微电子封装的概述和技术要求
近年来，各种各样的电子产品已经在工业、农业、国防和日常生活中得到了广泛的应用。

伴随着电子科学技术的蓬勃发展，使得微电子工业发展迅猛，这很大程度上是得益于微电子封装技术的高速发展。

当今全球正迎来以电子计算机为核心的电子信息技术时代，随着它的发展，越来越要求电子产品要具有高性能、多功能、高可靠、小型化、薄型化、便捷化以及将大众化普及所要求的低成等特点。

这样必然要求微电子封装要更好、更轻、更薄、封装密度更高，更好的电性能和热性能，更高的可靠性，更高的性能价格比。

一、微电子封装的概述
1、微电子封装的概念
微电子封装是指利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引出连线端子并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺。

在更广的意义上讲，是指将封装体与基板连接固定，装配成完整的系统或电子设备，并确定整个系统综合性能的工程。

2、微电子封装的目的
微电子封装的目的在于保护芯片不受或少受外界环境的影响，并为之提供一个良好的工作条件，以使电路具有稳定、正常的功能。

3、微电子封装的技术领域
微电子封装技术涵盖的技术面积广，属于复杂的系统工程。

它涉及物理、化学、化工、材料、机械、电气与自动化等各门学科，也使用金属、陶瓷、玻璃、高分子等各种各样的材料，因此微电子封装是一门跨学科知识整合的科学，整合了产品的电气特性、热传导特性、可靠性、材料与工艺技术的应用以及成本价格等因素，以达到最佳化目的的工程技术。

在微电子产品功能与层次提升的追求中，开发新型封装技术的重要性不亚于电路的设计与工艺技术，世界各国的电子工业都在全力研究开发，以期得到在该领域的技术领先地位。

微电子封装的技术
一、微电子封装技术
微电子封装技术是一种具有重要意义的组装技术，指的是将电子元器
件以及各种电路片，封装在一块小型的基板上，以满足电子系统的整体功
能要求。

它包括电路打孔、抹焊、封装层、精细测试和安装等组装工序，
也是电子设备中主要的结构技术之一
1、电路打孔
在打孔前必须进行电路的布局设计，确定打孔位置和孔径，保证元件
的正确安装，以及使孔径和电路块之间的间距符合规范。

在微型电路中，
电路打孔技术主要有两种：以激光电路打孔技术为主，以电火焊技术为辅，以确保其质量和可靠性。

2、抹焊
抹焊是指在电路板上通过焊锡来固定电子元件的一种技术，具有紧密
牢固的焊接效果。

抹焊时首先要按照设计图纸上的规格，将元件安装在电
路板上，再通过焊锡等抹焊材料将元件焊接到电路板上，保证了元件之间
的连接牢固，稳定可靠。

3、封装层
封装层是把一块电路块封装在一块可拆卸的塑料外壳里，具有较好的
封装效果，还可以防护电路板免受灰尘、湿气、油渍等外界因素的侵袭。

封装层还可以减少电路板上元件之间的相互干扰，提高了元器件的工作稳
定性和可靠性
4、精细测试。

微电子封装的技术首先，从封装的水平来看，微电子封装技术可以分为芯片级封装（CSP）和模块级封装（MCP）两种。

芯片级封装是将单个芯片封装到粘土封装或球栅阵列（BGA）封装中，以实现零部件的完整性和可操作性。

模块级封装则是将多个芯片和其他器件集成到一个模块中，以实现更高的集成度和功能丰富性。

其次，从封装的类型来看，微电子封装技术包括无封装（bare die）、芯片封装（chip scale package，CSP）、双面封装（flip chip）、三维封装等。

无封装是将芯片直接焊接到基板上，这样可以减少封装的体积和重量；芯片封装则是将芯片封装到封装结构中，以实现电连接和机械保护；双面封装则是将芯片倒置焊接到基板上，以提高电连接密度和散热功效；三维封装则是将多个芯片层叠封装在一起，以实现更高的芯片密度和性能。

最后，从封装的材料来看，微电子封装技术涉及多种封装材料，如基板材料、封装介质、焊料和导电线材料等。

基板材料常用的有有机基板（如FR-4）、无机基板（如陶瓷）和半导体基板（如硅）；封装介质常用的有塑料（如环氧树脂）、高分子（如聚酰亚胺）和陶瓷等；焊料常用的有锡铅合金、无铅合金和微合金等；导电线材料常用的有铜、金等。

在微电子封装技术的发展过程中，还涌现出一些新的封装技术。

例如，无线集成电路（RFIC）的封装技术，可以实现高频信号的传输和噪声的抑制，从而提高无线通信系统的性能；3D-IC封装技术，可以将时钟电路、处理器和内存等集成到同一个硅芯片上，实现更高效的数据处理和操作；新型材料的应用，如碳纳米管和石墨烯等材料的应用，可以改善芯片的电性能和热性能，提高封装的可靠性和散热效果。

综上所述，微电子封装技术是一门涉及多个方面的技术，包括封装的水平、封装的类型和封装的材料等。

随着微电子器件的不断发展和需求的增加，微电子封装技术也在不断创新和改进，以适应不断变化的技术需求。

晶圆：由普通硅砂熔炼提纯拉制成硅柱后切成的单晶硅薄片微电子封装技术特点：1：向高密度及高I/O引脚数发展，引脚由四边引出趋向面阵引出发展2：向表面组装示封装(SMP)发展,以适应表面贴装（SMT）技术及生产要求3：向高频率及大功率封装发展4：从陶瓷封装向塑料封装发展5：从单芯片封装（SCP）向多芯片封装（MCP）发展6：从只注重发展IC芯片到先发展封装技术再发展IC芯片技术技术微电子封装的定义：是指用某种材料座位外壳安防、固定和密封半导体继承电路芯片，并用导体做引脚将芯片上的接点引出外壳狭义的电子封装技术定义：是指利用膜技术及微细连接技术，将半导体元器件及其他构成要素在框架或基板上布置、固定及连接，引出接线端子，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺技术。

（最基本的）广义的电子封装技术定义：是指将半导体和电子元器件所具有的电子的、物理的功能，转变为能适用于设备或系统的形式，并使之为人类社会服务的科学与技术。

（功能性的）微电子封装的功能：1：提供机械支撑及环境保护；2：提供电流通路；3：提供信号的输入和输出通路；4：提供热通路。

微电子封装的要点：1：电源分配；2：信号分配;3：机械支撑；4：散热通道；5：环境保护。

零级封装：是指半导体基片上的集成电路元件、器件、线路；更确切地应该叫未加封装的裸芯片。

一级封装：是指采用合适的材料（金属、陶瓷或塑料）将一个或多个集成电路芯片及它们的组合进行封装，同时在芯片的焊区与封装的外引脚间用引线键合（wire bonding,WB）、载带自动焊（tape automated bonding,TAB）、倒装片键合（flip chip bonding，FCB）三种互联技术连接，使其成为具有实际功能的电子元器件或组件。

二级封装技术：实际上是一种多芯片和多元件的组装，即各种以及封装后的集成电路芯片、微电子产品、以及何种类型元器件一同安装在印刷电路板或其他基板上。

微电子封装资料范文
一、微电子封装技术介绍
微电子封装是一种将微电子器件封装在外壳中，以便将它们固定在芯片上并形成一个完整系统的技术。

它的优势在于能将不同的电子器件，如电阻、电容器、变压器、集成电路、芯片、计算机接口、LED等集中在一起，并对其进行统一的封装，使整个系统更加紧凑、集成、模块化。

此外，微电子封装也可以使用特殊的冷焊技术、激光焊技术、熔喷技术等，来满足不同的应用需求。

另外，还可以使用传统的焊点技术，将器件固定在基板上，以确保其牢固可靠的结构。

二、微电子封装的优缺点
①优点：
1、微电子封装能够将不同的电子器件集成成一个模块，使其紧凑、集成，便于系统安装和使用；
2、使用特殊的焊技术以及冷焊技术等，可以确保器件牢固可靠的结构，以及质量的稳定性和可靠性；
3、微电子封装可以防止器件热老化，减少器件老化的可能性，从而提高器件的使用寿命；
4、微电子封装技术可以提高产品的尺寸，这样可以节省空间，提高形式效率，并降低成本。

②缺点：。

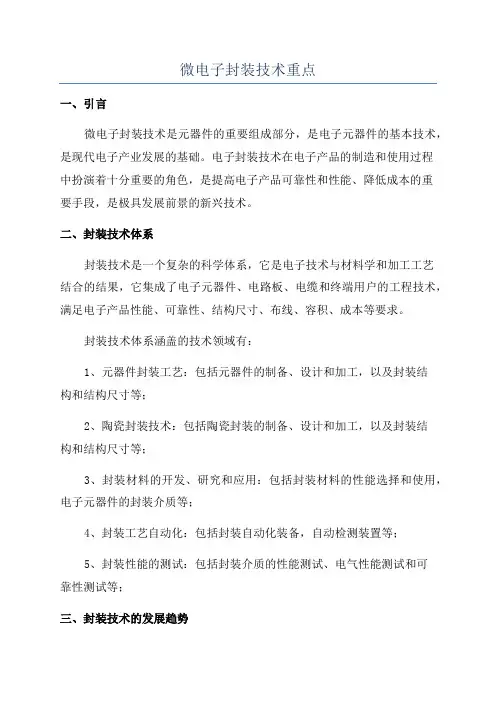

微电子封装技术重点
一、引言
微电子封装技术是元器件的重要组成部分，是电子元器件的基本技术，是现代电子产业发展的基础。

电子封装技术在电子产品的制造和使用过程
中扮演着十分重要的角色，是提高电子产品可靠性和性能、降低成本的重
要手段，是极具发展前景的新兴技术。

二、封装技术体系
封装技术是一个复杂的科学体系，它是电子技术与材料学和加工工艺
结合的结果，它集成了电子元器件、电路板、电缆和终端用户的工程技术，满足电子产品性能、可靠性、结构尺寸、布线、容积、成本等要求。

封装技术体系涵盖的技术领域有：
1、元器件封装工艺：包括元器件的制备、设计和加工，以及封装结
构和结构尺寸等；
2、陶瓷封装技术：包括陶瓷封装的制备、设计和加工，以及封装结
构和结构尺寸等；
3、封装材料的开发、研究和应用：包括封装材料的性能选择和使用，电子元器件的封装介质等；
4、封装工艺自动化：包括封装自动化装备，自动检测装置等；
5、封装性能的测试：包括封装介质的性能测试、电气性能测试和可
靠性测试等；
三、封装技术的发展趋势。

微电子工艺基础封装技术
一、引言
微电子技术是21世纪新兴的技术，它以半导体技术和微机技术为基础，以芯片封装、电路能力优化、软件设计、系统集成、测试技术、校准
技术、无线通信技术等应用技术为实现系统的技术手段，用来实现手机、
计算机、智能家居、汽车等众多领域的电子设备的发展及制造。

微电子封
装技术是微电子技术的基础与重要组成部分，也是微电子产品出厂前质量
检查与完善的重要手段。

本文着重介绍微电子封装技术，包括其基本原理、术语、分类、应用和实施过程等。

二、微电子封装技术的基本原理
微电子封装技术是将晶圆、芯片、元器件组合在一起，将原来的小型
数字电路重新包装，使其功能更加全面，外形更加紧凑，就是微电子封装
技术。

将电子元器件物理、电气封装在一起，形成由介质连接的板块，具
有较强的功能性、可调整性和可靠性，是构建高效能、高可靠性的微电子
系统的基本要素。

微电子封装的基本工艺包括：铆焊、封装、清洁和测试，这四个基本
步骤必须在一定的步骤中逐步完成，经过这些步骤，半导体器件可以被成
功封装到电路板中，以实现电路的功能，为其余的电子系统构建提供基础
支撑。

三、封装技术术语。

微电子行业的封装技术资料封装技术是微电子行业中的关键环节，它涉及到将微电子器件封装成集成电路，保护其免受外界环境的影响，并提供良好的导电、传热和机械保护等功能。

本文将对微电子封装技术进行详细介绍。

一、封装技术的背景与现状随着微电子器件不断发展，其封装方式也在不断演变。

最初的微电子封装是使用插件式封装，而现在主要采用集成电路封装。

这种封装方式可在小型、轻薄、可靠、高性能的芯片上提供功能强大的封装。

二、封装技术的分类与特点封装技术可根据封装材料和封装方式进行分类。

常见的封装材料包括塑料封装、金属封装和陶瓷封装等。

封装方式有无引脚封装和多引脚封装等。

不同的封装材料和封装方式在导热性能、散热效果、电气性能等方面有所不同。

三、封装技术中的关键环节封装技术中的关键环节包括电路设计、晶圆制备、封装材料选择、封装工艺等。

电路设计要求合理布局，兼顾信号传输和供电等需要；晶圆制备需要严格的工艺流程，确保芯片的质量；封装材料的选择要考虑导热性能、尺寸匹配等因素；封装工艺则涉及到焊接、封装注意事项描写、封装尺寸控制等多个步骤，要保证每个步骤都能准确无误地完成。

四、封装技术的发展趋势随着技术的发展，封装技术也在不断创新。

目前，微电子行业封装技术的发展趋势主要表现在以下几个方面：1. 三维封装技术的应用将进一步提高芯片的集成度和性能。

2. 基于微纳尺度材料和技术的封装将提供更好的导热性和电气性能。

3. 模块化封装技术将使芯片的维修更加方便。

4. 绿色环保封装技术将成为未来发展的重要趋势。

五、封装技术的挑战与前景尽管封装技术在微电子行业中发挥着至关重要的作用，但仍面临一些挑战。

如封装材料的热膨胀系数不匹配、封装工艺的复杂性、芯片密度过高导致的散热问题等。

未来，随着科技的不断进步，这些挑战将得到有效解决，封装技术将进一步提升，为微电子行业带来更多的发展机遇。

总结：微电子行业的封装技术是一项复杂而关键的技术，它直接影响着微电子器件的性能和可靠性。
