20T单级反渗透设备操
作手册
work Information Technology Company.2020YEAR

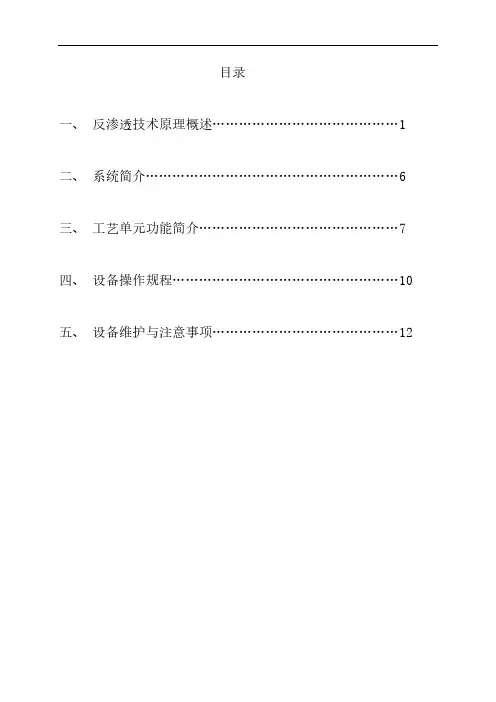

目录
一、反渗透技术原理概述 (1)
二、系统简介 (6)
三、工艺单元功能简介 (7)
四、设备操作规程 (10)
五、设备维护与注意事项 (12)
一、反渗透技术原理概述
反渗透技术概述
我国自七十年代引进反渗透膜脱盐技术，至今有三十几年的历史。随着反渗透膜元件性能的不断提高，该技术已广泛用于电力、石油、矿山、食品/饮料、医院/制药、海水淡化等多个领域。
反渗透是采用膜法分离的水处理技术，是自然界中渗透现象的逆过程（对含盐水以外界推动力克服渗透压而使水分子通过膜的逆向渗透过程）。反渗透水处理工艺基本上属于物理脱盐方法，它在诸多方面具有传统的水处理方法所没有的优点：
1、反渗透是在室温条件下，采用无相变的物理方法将含盐给水进行脱盐、纯化。目前，单支超薄复合膜元件的脱盐率可达99.9%，并可同时去除水中的胶体、有机物、细菌、病毒等。
2、水的处理仅靠水的压力作为推动力，其能耗在许多处理方法中最低。
3、不用大量的化学药剂和酸、碱再生处理，无化学废液如废酸、碱液排放，无环境污染。
4、反渗透装置可连续运行制水，系统简单，操作方便，产品水水质稳定。
5、运行维护和设备维护工作量很少。
6、设备占地面积少，需要的空间也小。
7、适应于较大范围的原水水质，既适应于苦咸水、海水以至污水的处理，又适应于低盐量的淡水处理。
(1）反渗透的基本原理
渗透；渗透是指稀溶液中的溶剂（水分子）自发地透过半透膜（反渗透膜或纳滤膜）进入浓溶液（浓水）侧溶剂（水分子）的流动现象。
渗透压:定义为某溶液在自然渗透的过程中，浓溶液侧液面不断升高，稀溶液侧液面相应降低，直到两侧形成的水柱压力抵销了溶剂分子的迁移，溶液两侧的液面不再变化，渗透过程达到平衡点，此时的液柱高差称为该浓溶液的渗透压。
反渗透原理:即在进水水流（浓溶液）侧施加操作压力以克服自然渗透压，当高于自然渗透压的操作压力施加在浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水（浓溶液）中的水分子部分通过膜成为稀溶液侧的净化产水。
(2）反渗透的工作过程
根据反渗透原理，渗透和反渗透必须与具有允许溶剂（水分子）透过半透膜联的系在一起才有意义，才会出现渗透现象和反渗透操作，反渗透过程如下图所示。
A、反渗透膜→允许溶剂分子透过而不允许溶质分子透过的一种功能性的半透膜称为反渗透膜；
B、膜元件→将反渗透膜与进水流道网格、产水收集流道、产水管和抗应力器等用胶粘剂组装在一起，能实现进水与产水分开的反渗透过程的最小单元称为膜元件；
C、膜组件→膜元件安装在受压的压力容器外壳内形成膜组件；
D、膜装置→由膜组件、仪表、管道、阀门、高压泵、保安过滤器、就地控制盘柜和机架组成的可单独运行的成套单元设备称为膜装置，反渗透过程通过膜装置来实现；
E、膜系统→根据特定水源条件和产水要求设计的，由预处理、加药、增压泵、水箱、膜装置和电气仪表连锁控制的膜法水处理工艺过程称为系统。
3）影响RO膜性能的因素
进水压力的影响：
进水压力本身并不会影响盐透过量，但是进水压力升高使得驱动反渗透的净压力升高，产水量加大，而盐透过量几乎不变，这样膜透过水的速
率比传递盐分的速率快，增加的产水量稀释了透过膜的盐分，降低了透盐率，使得反渗透的脱盐率得以提高。
但是，通过增加进水压力提高盐分的排除率是有局限性的，当进水压力超过一定的值时，过高的回收率将加大了浓差极化，某些盐分也会与水分子耦合一同透过RO膜，这都将导致盐透过量增加，抵销了增加的产水量，使得脱盐率不再增加。
进水温度的影响
产水电导对进水温度的变化非常敏感，（正常产水水温为25℃）随着水温的增加，水通量几乎线性地增大，进水水温每升高1℃，产水通量增加2.5%-3.0%，这主要归功于穿过膜的水分子粘度下降、扩散能力增强。进水水温每降低1℃，产水通量降低2.5%-3.0%，穿过膜的水分子粘度下降、扩散能力降低。而增加水温会导致脱盐率降低或透盐率增加，这主要是因为盐分透过膜的扩散速率会因温度的提高而加快所致。
进水含盐量的影响
渗透压是水中所含盐分或有机物浓度的函数，盐浓度增加，渗透压也增加，因此需要逆转自然渗透流动方向的进水驱动压力主要取决于进水中的含盐量。如果进水压力保持恒定，含盐量越高，通量就越低，渗透压的增加抵销了进水推动力，同时水通量降低，增加了透过膜的盐通量，导致脱盐率下降。
系统回收率的影响
通过对进水施加压力，逆转浓溶液和稀溶液间的自然渗透流动方向，实现反渗透过程。如果回收率增加（进水压力恒定），残留在原水中的含
盐量更高，自然渗透压将不断增加直至与施加的压力相同，这将抵销进水压力的推动作用，减慢或停止反渗透过程，使渗透通量降低或甚至停止。
任何RO系统最大可能的回收率并不取决于渗透压的限制，而是取决于原水中的含盐量和它们在膜面上要发生沉淀的倾向，最常见的微溶盐类是碳酸钙、硫酸钙和硅，一般情况下应采用原水化学处理方法阻止盐类结垢。
进水pH值的影响
进水PH对产水量几乎没有影响，而对脱盐率有较大影响。由于水中溶解的CO2受PH影响较大，PH值低时以气态CO2形式存在，容易透过反渗透膜，因此PH值低时，反渗透膜脱盐率也降低；随着PH升高，气态CO2转化为HCO3-和CO32-等离子，脱盐率也逐渐上升，在PH7.5-8.5之间，脱盐率达到最高。
二、系统简介
本套水处理系统的产品水流量不低于20m3/h。袋式过滤器、保安过滤器、阻垢剂添加系统为预处理设备，以保证后续系统的正常运行（注；井下水浑浊度高，铁锰离子高，要单独进行预前水处理）单级反渗透（RO）装置为脱盐净化设备，能够除去水中大部分电解质、离子盐分，用来保障出水的水质指标，达到产品水质标准。
一、设计基础
1、原水水质：当地矿井水，水质见分析报告
2、采用工艺：预处理+单级反渗透
3、反渗透装置生产能力
（1）预处理: 袋式过滤器产水量：≥30m3/h；（25 ℃）
保安过滤器产水量：≥30m3/h；（25 ℃）（2）反渗透装置：产水量： 10m3/h；（25 ℃）
脱盐率：≥98％（运行一年内）
≥95％（运行三年内）
回收率：≥60％
二、工艺流程简述：
1. 系统工艺流程：
