流体力学-笔记参考书籍:《全美经典-流体动力学》《流体力学》张兆顺、崔桂香《流体力学》吴望一《一维不定常流》《流体力学》课件清华大学王亮主讲目录:第一章绪论第二章流体静力学第三章流体运动的数学模型第四章量纲分析和相似性第五章粘性流体和边界层流动第六章不可压缩势流第七章一维可压缩流动第八章二维可压缩流动气体动力学第九章不可压缩湍流流动第十章高超声速边界层流动第十一章磁流体动力学第十二章非牛顿流体第十三章波动和稳定性第一章绪论1、牛顿流体:剪应力和速度梯度之间的关系式称为牛顿关系式,遵守牛顿关系式的流体是牛顿流体。
2、理想流体:无粘流体,流体切应力为零,并且没有湍流?。
此时,流体内部没有内摩擦,也就没有内耗散和损失。
层流:纯粘性流体,流体分层,流速比较小;湍流:随着流速增加,流线摆动,称过渡流,流速再增加,出现漩涡,混合。
因为流速增加导致层流出现不稳定性。
定常流:在空间的任何点,流动中的速度分量和热力学参量都不随时间改变,3、欧拉描述:空间点的坐标;拉格朗日:质点的坐标;4、流体的粘性引起剪切力,进而导致耗散。
5、无黏流体—无摩擦—流动不分离—无尾迹。
流体力学- 16、流体的特性:连续性、易流动性、压缩性D不可压缩流体:0Dtconst是针对流体中的同一质点在不同时刻保持不变,即不可压缩流体的密度在任何时刻都保持不变。
是一个过程方程。
7、流体的几种线流线:是速度场的向量线,是指在欧拉速度场的描述;同一时刻、不同质点连接起来的速度场向量线;dr U x,t dr U 0迹线:流体质点的运动轨迹,是流体质点运动的几何描述;同一质点在不同时刻的位移曲线;涡线:涡量场的向量线,U , dr x,t dr 0涡线的切线和当地的涡量或准刚体角速度重合,所以,涡线是流体微团准刚体转动方向的连线,形象的说:涡线像一根柔性轴把微团穿在一起。
第二章流体静力学1、压强:p limA 0 F dF A dA静止流场中一点的应力状态只有压力。

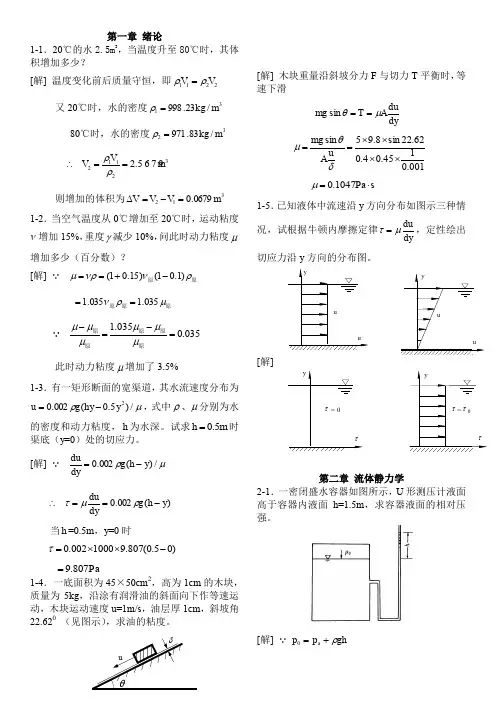

第一章 绪论1-1.20℃的水2.5m 3,当温度升至80℃时,其体积增加多少?[解] 温度变化前后质量守恒,即2211V V ρρ= 又20℃时,水的密度31/23.998m kg =ρ 80℃时,水的密度32/83.971m kg =ρ321125679.2m V V ==∴ρρ 则增加的体积为3120679.0m V V V =-=∆ 1-2.当空气温度从0℃增加至20℃时,运动粘度ν增加15%,重度γ减少10%,问此时动力粘度μ增加多少(百分数)?[解] 原原ρννρμ)1.01()15.01(-+==原原原μρν035.1035.1==035.0035.1=-=-原原原原原μμμμμμ此时动力粘度μ增加了3.5%1-3.有一矩形断面的宽渠道,其水流速度分布为μρ/)5.0(002.02y hy g u -=,式中ρ、μ分别为水的密度和动力粘度,h 为水深。
试求m h 5.0=时渠底(y =0)处的切应力。
[解] μρ/)(002.0y h g dydu-=)(002.0y h g dydu-==∴ρμτ 当h =0.5m ,y =0时)05.0(807.91000002.0-⨯⨯=τPa 807.9=1-4.一底面积为45×50cm 2,高为1cm 的木块,质量为5kg ,沿涂有润滑油的斜面向下作等速运动,木块运动速度u=1m/s ,油层厚1cm ,斜坡角22.620 (见图示),求油的粘度。
[解] 木块重量沿斜坡分力F 与切力T 平衡时,等速下滑yu AT mg d d sin μθ== 001.0145.04.062.22sin 8.95sin ⨯⨯⨯⨯==δθμu A mg s Pa 1047.0⋅=μ1-5.已知液体中流速沿y 方向分布如图示三种情况,试根据牛顿内摩擦定律yud d μτ=,定性绘出切应力沿y 方向的分布图。
[解]第二章 流体静力学2-1.一密闭盛水容器如图所示,U 形测压计液面高于容器内液面h=1.5m ,求容器液面的相对压强。
第九章 孔口、管嘴出流和有压管道 本章在定量分析沿程水头损失和局部水头损失的基础上,对工程实际中最常见的有压管道恒定流动和孔口、管嘴出流进行水力计算。
§9—1 孔口与管嘴的恒定出流液体从孔口以射流状态流出,流线不能在孔口处急剧改变方向,而会在流出孔口后在孔口附近形成收缩断面,此断面可视为处在渐变流段中,其上压强均匀。
● 孔口出流的分类:小孔口出流、大孔口出流(按H /D 是否大于10来判定);恒定出流、非恒定出流;淹没出流、非淹没出流;薄壁出流、厚壁出流。
薄壁出流确切地讲就是锐缘孔口出流,流体与孔壁只有周线上接触,孔壁厚度不影响射流形态,否则就是厚壁出流,如孔边修圆的情况,此时孔壁参与了出流的收缩,但收缩断面还是在流出孔口后形成。
如果壁厚达到3~4D ,孔口就可以称为管嘴,收缩断面将会在管嘴内形成,而后再扩展成满流流出管嘴。
管嘴出流的能量损失只考虑局部损失,如果管嘴再长,以致必须考虑沿程损失时就是短管了。
一. 薄壁孔口出流● 非淹没出流的收缩断面上相对压强均为零。
对上游断面O 和收缩断面C 运用能量方程即可得到小孔口非淹没出流公式:00221gH gH v C C ϕζα≡+=,0022gH A gH A A v Q C C μϕε≡==. 其中H 0是作用总水头;ϕ称为孔口的流速系数,主要取决于水头损失系数;μ是孔口的流量系数,它是流速系数ϕ与小孔口断面收缩系数A A C /=ε的乘积。
● 由于边壁的整流作用,它的存在会影响收缩系数,故有完全收缩与非完全收缩之分,视孔口边缘与容器边壁距离与孔口尺寸之比的大小而定,大于3则可认为完全收缩。
● 小孔口淹没出流的相应公式只需将作用总水头改成孔口上下游水位差即可。
● 大孔口出流的流量公式形式不变,只是相应的水头应为孔口形心处的值,具体的流量系数也与小孔口出流不同。
二. 厚壁孔口出流厚壁孔口出流与薄壁孔口出流的差别在于收缩系数和边壁性质有关,注意到收缩系数定义中的A 为孔口外侧面积,容易看出孔边修圆后,收缩减小,收缩系数和流量系数都增大。

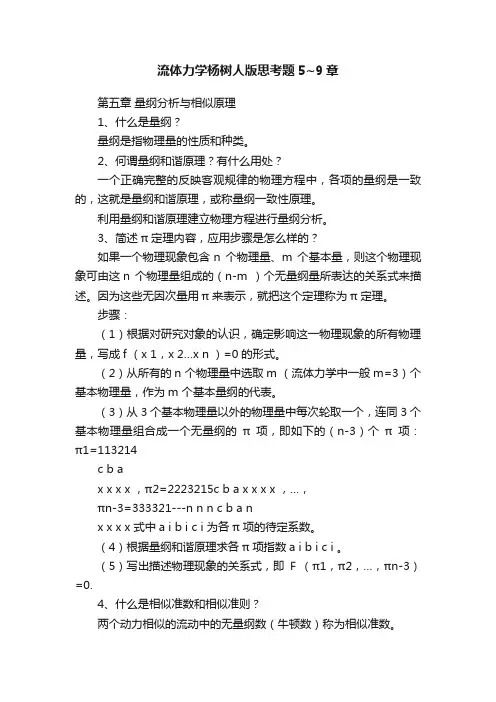

流体力学杨树人版思考题5~9章第五章量纲分析与相似原理1、什么是量纲?量纲是指物理量的性质和种类。
2、何谓量纲和谐原理?有什么用处?一个正确完整的反映客观规律的物理方程中,各项的量纲是一致的,这就是量纲和谐原理,或称量纲一致性原理。
利用量纲和谐原理建立物理方程进行量纲分析。
3、简述π定理内容,应用步骤是怎么样的?如果一个物理现象包含n 个物理量、m 个基本量,则这个物理现象可由这n 个物理量组成的(n-m )个无量纲量所表达的关系式来描述。
因为这些无因次量用π来表示,就把这个定理称为π定理。
步骤:(1)根据对研究对象的认识,确定影响这一物理现象的所有物理量,写成f (x 1,x 2…x n )=0的形式。
(2)从所有的n 个物理量中选取m (流体力学中一般m=3)个基本物理量,作为m 个基本量纲的代表。
(3)从3个基本物理量以外的物理量中每次轮取一个,连同3个基本物理量组合成一个无量纲的π项,即如下的(n-3)个π项:π1=113214c b ax x x x ,π2=2223215c b a x x x x ,…,πn-3=333321---n n n c b a nx x x x 式中a i b i c i 为各π项的待定系数。
(4)根据量纲和谐原理求各π项指数a i b i c i 。
(5)写出描述物理现象的关系式,即F (π1,π2,…,πn-3)=0.4、什么是相似准数和相似准则?两个动力相似的流动中的无量纲数(牛顿数)称为相似准数。
作为判断流动是否动力相似的条件称为相似准则。
5、雷诺数和弗劳德数的物理意义是什么?雷诺数:惯性力与粘性力的比值;弗劳德数:惯性力与重力的比值。
6、什么叫雷诺模型和弗劳德模型?雷诺模型:当粘性力为主时,则选用雷诺准则设计模型,称为雷诺模型;弗劳德模型:当重力为主时,则选用弗劳德准则设计模型,称为弗劳德模型。
第六章粘性流体动力学基础1、流动阻力是怎样产生的?如何分类?管流阻力的产生原因是多方面的,首先,流体之间摩擦和掺混可视为内部原因,所形成的阻力称为内部阻力;其次,流体与管壁之间的摩擦和撞击可视为外部原因,所形成的阻力称为外部阻力。
第九章边界层理论9-1设长为L ,宽为b 的平板,其边界层中层流流动速度分布为δ//0y U u =。
试求边界层的厚度分布()x δ以及平板的摩擦阻力系数。
答:(1)求边界层的厚度分布()x δ:边界层的动量损失厚度为:δδδδδδδθδδδδ6131211102200000=-=-=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=⎰⎰⎰⎰dy y dy y dy y y dy U u U u , 壁面剪切应力0τ为:δμμτ000U y u y =⎪⎪⎭⎫ ⎝⎛∂∂==。
将θ和0τ代入平板层流边界层动量积分方程中:20U dx d ρτθ= 得到:δνδμρδ0020161U U U dx d =⋅=, 整理得到:dx U d 06νδδ= 对上式两端同时积分可得:C x U +=02621νδ 式中C 为积分常数。
将边界层前缘边界条件0=x 时0=δ代入上式,可得0=C ;因此:x U 0212νδ= x x U x Re 32320==νδ(2)求平板的摩擦阻力系数:由动量积分方程可得平板表面摩擦剪切应力为:dxd U dx d U δρθρτ2020061==, 由于: 032U xνδ=,两端同时对x 求导得到:21021032132--⋅=⋅⋅=x U x U dx d ννδ, 代回到0τ的表达式中,得到:xU x U U x U U dx d U Re 1636363612002021020200ρνρνρδρτ==⋅==- 因此局部摩擦阻力系数为:x x U C Re 1578.0Re 13321/200=⋅=⎪⎭⎫ ⎝⎛=ρττ; 总摩擦阻力系数为:⎪⎭⎫ ⎝⎛=⎰Lb U dx C Lf 200021/ρτ 由于:L L L L U L U L U dx x U U dx Re 13333632002002102000ρνρνρτ===⎰⎰-, 因此:L L L f b b Lb U L U C Re 155.1Re 1332211Re 1332020=⋅=⋅=ρρ。
第9章湍流基础透平叶栅中的流动是一种性质极为复杂的流动,由于在现代透平中流动的雷诺数很高,同时透平转子对流动的强烈影响,都使得流道中的实际流动呈现湍流状态]1[。
如果仍然采用层流模型进行数值研究,结果与真实值间的差距就会加大。
此外,湍流其本身也是一个很复杂的问题,一方面它是流体力学领域中尚未解决的问题之一;另一方面,在求解湍流模型的过程中还会产生很多数学上的问题]2[。
如此一来,叶栅流道内的三维湍流的数值计算就吸引了众多的学者和工程技术人员。
9.1 湍流的基本概念9.1.1 湍流的概念和基本结构自然界中的流动问题和工程实践中所处理的各种流体运动问题更多的是湍流流动问题。
如水在江河中的流动水通过各种水工建筑物、水处理建筑物的流动,管道中水的流动,污染物质在河流及海洋中的扩散,大气边界层流动等均多为湍流。
湍流是不同于层流的又一种流动形态。
英国的雷诺于1883年,通过其著名的圆管实验深入的揭示了这两种不同的粘性流动形态]3[。
虽然一百多年来人们对湍流的研究不断深入,但是由于湍流运动的极端复杂性,它的基本机理至今仍未被人们所掌握,甚至至今仍然没有一个精确的定义。
雷诺(Osborne Reynolds,1842年—1912年)把湍流定义为一种蜿蜒曲折、起伏不定的流动(sinuous motion)。
泰勒(G.I.Taylor 1886年—1975年)和冯·卡门对湍流的定义是“湍流是常在流体流过固体表面或者相同流体分层流动中出现的一种不规则的流动”。
欣策(J.O.Hinze )在他的著作“Turbulence”一书中则认为湍流的更为确切的定义应该是“湍流是流体运动的一种不规则的情形。
在湍流中各种流动的物理量随时间和空间坐标而呈现出随机的变化,因而具有明确的统计平均值”。
同时,在这本书中还把泰勒和卡门对湍流所下定义中提到的两种流动状况给予专门名称:“壁面湍流”表示流过固体壁面的湍流,“自由湍流”表示流动中没有固体壁面限制的湍流流动。
第九章明渠恒定流本章主要介绍流体流动的基本方程在无压流中的应用。
首先介绍了明渠均匀流的产生条件、水力特征、基本方程式及其水力计算问题。
接着介绍了明渠非均匀流的流动状态——缓流、急流、临界流,明渠非均匀流的基本概念:断面单位能量、临界水深、临界底坡等,并在棱柱形渠道非均匀流基本公式的基础上对水面曲线作了定性的分析与定量的计算。
本章最后介绍了水跃与水跌的基本概念。
概述明渠(channel):是人工渠道、天然河道以及不满流管道统称为明渠。
明渠流(channel flow):具有露在大气中的自由液面的槽内液体流动称为明渠流(明槽流)或无压流(free flow)。
一、明渠流动的特点(图9-1)1.具有自由液面,p0=0,为无压流(满管流为压力流);2.湿周是过水断面固体壁面与液体接触部分的周长,不等于过水断面的周长;3.重力是流体流动的动力,为重力流(管流则是压力流);4.渠道的坡度影响水流的流速、水深。
坡度增大,则流速增大,水深减小;5.边界突然变化时,影响范围大。
压力流无压流图9-1明渠流与满管流最大的区别在于前者是无压流,而后者是有压流。
二、明渠流的分类图9-2三、明渠的分类明渠断面形状(如图9-2)有:梯形:常用的断面形状矩形:用于小型灌溉渠道当中抛物线形:较少使用圆形:为水力最优断面,常用于城市的排水系统中复合式(如图9-3):常用于丰、枯水量悬殊的渠道中图9-31.按明渠的断面形状和尺寸是否变化分:棱柱形渠道(prismatic channel):断面形状和尺寸沿程不变的长直明渠称为棱柱形渠道,h=f(i)。
非棱柱形渠道(non-prismatic channel):断面形状和尺寸沿程不断变化的明渠称为非棱柱形渠道,h=f(i,s)2.底坡底坡i——渠道底部沿程单位长度的降低值(图9-4)。
平坡(horizontal bed):i=0,明槽槽底高程沿程不变者称为平坡。
正坡(downhill slope):i>0,明槽槽底沿程降低者称为正坡或顺坡。
流体力学是在人类同自然界作斗争和在生产实践中逐步发展起来的。
古时中国有大禹治水疏通江河的传说;秦朝李冰父子带领劳动人民修建的都江堰,至今还在发挥着作用;大约与此同时,古罗马人建成了大规模的供水管道系统等等。
流体力学的萌芽:距今约2200年前,希腊学者阿基米德写的“论浮体”一文,他对静止时的液体力学性质作了第一次科学总结。
建立了包括物理浮力定律和浮体稳定性在内的液体平衡理论,奠定了流体静力学的基础。
此后千余年间,流体力学没有重大发展。
15世纪,意大利达·芬奇的著作才谈到水波、管流、水力机械、鸟的飞翔原理等问题;17世纪,帕斯卡阐明了静止流体中压力的概念。
但流体力学尤其是流体动力学作为一门严密的科学,却是随着经典力学建立了速度、加速度,力、流场等概念,以及质量、动量、能量三个守恒定律的奠定之后才逐步形成的。
流体力学的主要发展:17世纪,力学奠基人牛顿(英)在名著《自然哲学的数学原理》(1687年)中讨论了在流体中运动的物体所受到的阻力,得到阻力与流体密度、物体迎流截面积以及运动速度的平方成正比的关系。
他针对粘性流体运动时的内摩擦力也提出了牛顿粘性定律。
使流体力学开始成为力学中的一个独立分支。
但是,牛顿还没有建立起流体动力学的理论基础,他提出的许多力学模型和结论同实际情形还有较大的差别。
之后,皮托(法)发明了测量流速的皮托管;达朗贝尔(法)对运动中船只的阻力进行了许多实验工作,证实了阻力同物体运动速度之间的平方关系;瑞士的欧拉采用了连续介质的概念,把静力学中压力的概念推广到运动流体中,建立了欧拉方程,正确地用微分方程组描述了无粘流体的运动;伯努利(瑞士)从经典力学的能量守恒出发,研究供水管道中水的流动,精心地安排了实验并加以分析,得到了流体定常运动下的流速、压力、管道高程之间的关系——伯努利方程。
欧拉方程和伯努利方程的建立,是流体动力学作为一个分支学科建立的标志,从此开始了用微分方程和实验测量进行流体运动定量研究的阶段。
一元气体动力学基础1.若要求22v p ρ∆小于0.05时,对20℃空气限定速度是多少? 解:根据220v P ρ∆=42M 知 42M < 0.05⇒M<0.45,s m kRT C /3432932874.1=⨯⨯== s m MC v /15334345.0=⨯==即对20℃ 空气限定速度为v <153m/s ,可按不压缩处理。
2.有一收缩型喷嘴,已知p 1=140kPa (abs ),p 2=100kPa (abs ),v 1=80m/s ,T 1=293K ,求2-2断面上的速度v 2。
解:因速度较高,气流来不及与外界进行热量交换,且当忽略能量损失时,可按等熵流动处理,应用结果:2v =2121)(2010v T T +-,其中T 1=293K1ρ=11RT p =1.66kg/m 3. k P P 11212)(ρρ==1.31kg/m 3. T 2=RP 22ρ=266 K 解得:2v =242m/s3.某一绝热气流的马赫数M =0.8,并已知其滞止压力p 0=5×98100N/m 2,温度t 0=20℃,试求滞止音速c 0,当地音速c ,气流速度v 和气流绝对压强p 各为多少?解:T 0=273+20=293K ,C 0=0KRT =343m/s根据 20211M K T T -+=知 T=260 K ,s m kRT C /323==,s m MC v /4.258==100-⎪⎭⎫ ⎝⎛=k k T T p p解得:2/9810028.3m N p ⨯=4.有一台风机进口的空气速度为v 1,温度为T 1,出口空气压力为p 2,温度为T 2,出口断面面积为A 2,若输入风机的轴功率为N ,试求风机质量流量G (空气定压比热为c p )。
解:由工程热力学知识:⎪⎪⎭⎫ ⎝⎛+=22v h G N ∆∆,其中PAGRT T c h P ==,pA GRT A G v ==ρ ∴⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+-⎥⎦⎤⎢⎣⎡+=)2()(2121122222v T c A p GRT T c G N P P 由此可解得G5.空气在直径为10.16cm 的管道中流动,其质量流量是1kg/s ,滞止温度为38℃,在管路某断面处的静压为41360N/m 2,试求该断面处的马赫数,速度及滞止压强。
第九章 绕流与射流重点阐述不可压缩粘性流体绕流二维和回转物体绕流现象及其绕流阻力的计算,分析工业生产中常遇到的紊流射流问题。
§9-1 绕流阻力与阻力系数当粘性流体绕流物体时,物体总是受到压力和摩擦力的作用。
作用在整个物体一表面上的压力和摩擦力的合力F 可分解为两个分力,即绕流物体的未受干扰时来流速度∞V 方向上的分力F D ,及垂直来流速度∞V 方向上的分力F L 。
对于在静止流体中运动的物体来讲,由于F D 与物体运动方向相反,是阻碍物体运动的力,故称之为绕流阻力;F L 称为绕流升力。
于是D L F F F +=绕流阻力和升力二者都包含摩擦力和压力两个分量,因此,物体所受摩擦力和压力的大小及二者的变化是分析绕流阻力的基础。
一、绕流阻力一般分析物体壁面所受摩擦阻力是粘性直接作用的结果,所受压力又称压差阻力,是粘性间接作用的结果,当粘生流体绕流物体时,边界层分离是引起压差阻力的主要原因。
下面以圆柱绕流为例来说明绕流阻力的变化规律。
在绕流未分离的情况下,由理想流体所确定的物面上的压强分布如图6-12所示,在第六章的第四节详细地讨论过这个解,物体所受压力阻力为零。
在绕流圆柱体发生严重分离的情况下,由于柱体后部背流面存在分离区,此时主流区的边界处在分离区的外缘,柱面上的压强分布不同于未分离时的压强分布,从分离点开始,柱体后部受到的流体压强大约等于分离处的压强,而不能恢复到理想流体绕圆柱体流动时应有的压强数值,从而产生对圆柱体的压差阻力。
图9-1(b)所示是有边界层分离的圆柱面上的无因次压强分布,实验曲线见图6-12中的II 、III 曲线。
对于摩擦阻力,其形成过程比较清楚。
实验表时,象机翼、船只和其它一些流线型物DF体都有较大的摩擦阻力。
钝体如圆柱、球、桥墩和汽车等都有较大的甚至压倒优势的压差阻力。
由于压差阻力的大小与物体的形状有很大关系,因此,压差阻力又称为形状阻力。
二、阻力系数虽然绕流物体阻力的形成过程从物理观点看完全清楚,但要想从理论上通过面积分求解一个任意形状物体的阻力是十分困难的,目前都是由实验测得,工程上习惯借助无因次阻力系数来确定总阻力的大小,即A V C F 2DD 21∞=ρ (1) A V F C 2D D 21∞=ρ (2)式中A 为物体的投影面积,当物体主要受压差阻力时,采用物体垂直于来流速度方向的投影面积,即迎流面积。
物体的阻力系数的大小,主要取决于雷诺数Re 的大小和物体的形状,也与物体在流场中的方位密切相关。
由相似定律知道,对于不同的不可压缩流体中的几何相似体,如果Re相等且在流场中的方位相同,则它们的阻力系数相等。
因此,在不可压缩流体中,对于与来流方向具有相同方位的几何相似体,如果Re 相等且在流场中的方位相同,则它们的阻力系数相等。
因此,在不可压缩流体中,对于与来流方向具有相同方位的几何相似体,其阻力系数C D 只是Re(vlV ∞=Re ,式中l 为特征尺寸)的函数,即 ()Re D f C = (3)图9-2和图9-3给出了无限长圆柱体和球体阻力系数与Re 的实验关系曲线。
由图可知,在不同的Re 下,流动现象的差异和阻力系数的大小是明显的。
下面仍以圆柱为例,具体分析随着Re 的变化绕流现象的变化过程及阻力系数的大小。
(1) 在Re ≤1的范围内,流动如图9-4(a),边界层没有分离,其特点为圆柱表面上下、前后流动对称且呈层流流态。
流动阻力来源于柱面摩擦阻力的合力,C D 与Re 成反比,如图中直线部分。
(2) 在3~5<Re<30~40范围内,流动如图9-4(b),其特点为在圆柱背流面发生边界层分离且形成对称驻涡区。
绕流阻力由摩擦阻力和压差阻力两部分组成,它们具有同等的重要性。
(3) 30~40<Re<60~90范围内,随着Re 的增大,圆柱背流面分离区逐渐变宽,对称涡(a)Re ≤1;(b)3~5<Re<30~40;(c)30~40<Re<60~90;(d)60~90<Re<1.5×105;(e)Re>1.5×105区出现摆动,如图9-4(c)所示。
此范围内,压差阻力在总阻力中占的比例逐渐增大,虽然摩擦阻力和压差阻力有同等重要地位,但压差阻力已逐渐占主要部分。
(4) 在60~90<Re<1.5×105范围内,圆柱背流面旋涡交替脱落,形成两排向下游运动的涡列,称之为卡门涡街,如图9-4(d)所示。
随着Re的增大,边界层分离点最终移向迎流面,该流动情况称为绕流物体的亚临界状态,如图9-4(e)所示。
绕流阻力仍由摩擦阻力和压差阻力组成,但压差阻力已明显地占绝大部分。
(5) 在Re>1.5×105条件下,随着的Re的增大,分离点前的边界层由层流转变为紊流,紊流边界层的强烈混合效应使得分离点向后移,尾涡区变窄,绕流得以改善,如图9-4(f)所示。
该流动情况称为绕流的超临界状态,阻力系数亦随之下降,即从Re=1.5×105~5×105,C D从1.2急剧下降到0.3,如图9-2所示,由于物体阻力以压差阻力为主,故绕流总阻力是下降的。
应指出,层流边界层可以人为地转变为紊流边界层,即亚临界状态可人为地提前转变为超临界状态。
转变的办法是扰动来流,增加上游的紊流度,普朗特曾用下面的实验证实了这一现象,他在紧靠圆球上层流边界层分离点的稍前面套上一圈细金属丝,人工地把层流边界层转变为紊流边界层,则Re在小于3×105的亚临界时,阻力就显著下降,此时分离点从原来的圆球前驻点后约80°处向后移到约110°~120°。
通过上述分析,可归纳如下:为了减小绕流阻力,应设法避免边界层分离。
在不发生边界层分离的情况下,边界层应尽可能保持层流。
如果已发生分离,则应在发生分离处稍前设法使边界层流转变为紊流,以使分离点后移。
由于发生边界层分离的条件是沿流向压强增大和动能不足,因此,如果在压强增大处采取减压措施或使流体增加流速,均能消除边界层分离而降低阻力,这种措施称为边界层控制,这里不再介绍,可能参阅有关文献。
§9-1 卡门涡街不可压缩粘性流体绕流圆柱体,在60~90<Re<15×105的绕流条件下,圆柱背流面将产生卡门涡街(Karman vortex street),本节的主要内容是分析卡门涡街的脱落频率以及由卡门涡街引起的声学共振现象。
一、卡门涡街的脱落频率1911年,匈牙利科学家卡门在德国专门研究了这种圆柱背后涡流的运动规律。
研究表明,圆柱背后生成的旋涡是交替脱落、在尾流中交叉排列,旋转方向相反的有规则的两行涡,故称为卡门涡街或卡门涡列。
卡门涡街的稳定条件为:两行旋涡间距与同行相邻两旋涡间距之比h /l =0.281。
如图9-5所示,此时的Re ≈150。
近年来,许多学者对卡门涡街进行了研究,认为当流体绕流单根圆柱体时,在250<Re<1.5×105范围内,柱后交替脱落的旋涡频率为⎟⎠⎞⎜⎝⎛−=∞Re 7.191198.0dV f (1)式中f ——涡街脱落频率;d ——圆柱直径;∞V ——来流速度;上式中的f 、∞V 、d 可组成一无因次系数,用St 表示,即∞=V fdSt (2) 式中的St 称作斯特罗哈数,是用该方面的早期研究者斯特罗哈(V ·Strouhal)名字命名的,根据罗斯柯(A ·Roshko)1954年的实验结果,在Re=800~1.5×105范围内,St 数近似等于常数,即St ≈0.21。
如图9-6所示。
绕流圆柱体形成的卡门涡街尾流,当Re 约大于300时为紊流尾流,卡门涡街不断消失在紊流尾流中,但当Re ≈3.3×105达到超临界时,有规则的旋涡脱落不再存在,这种情况一直要持续到Re=3.5×106,大于这个数值时,又会形成卡门涡街,这时的St 数为0.27。
根据卡门涡街的上述性质,可制成卡门涡街流量计,即垂直插入管道一根圆柱验测杆,管内流体流经验测杆时,在其下游产生卡门涡街,测得了涡街的脱落频率,便可求出管内流速,进而确定管内流量,测定卡门涡街脱落频率的方法有热敏电阻丝法,超声波束法等。
二、卡门涡街作用力对卡门涡街的研究尚发现,由于柱面上的涡以一定的频率交替脱落,因而柱面压力和切向力也以相同的频率发生规则的变化,产生交变的横向力,横向力的方向总是指向刚脱落旋涡的那一侧面。
这是由于刚脱落完旋涡绕流得以改善的柱面与准备脱落涡的柱面压力分布不同(见图6-12),前者无因次压强系数明显小于后者,尤其在小于亚临界雷诺数时,垂直于来流方向的横向变力比来流方向的横向交变力要大得多,后者可不考虑。
因此这个垂直来流方向的横向交变力可按下式计算t A V C F k k ωρsin 22∞= (3)式中F k ——卡门涡街作用力;C k ——卡门作用力系数,当Re=102~107时,C k =1; A ——圆柱投影面积;ω——圆频率,由卡门涡街脱落频率决定,ω=2πf ; t ——时间。
如果这个施加在圆柱(管)上的横向交变力与圆柱(管)的固有频率相等,就会引起柱(管)的共振,使其振幅越来越大直至破坏。
1940年华盛顿州的塔可马吊桥被风吹毁就是这个原因。
三、卡门涡街声振在日常生活中,常听到风吹输电线嘘嘘发响的呜叫声,这种呜响也是由于卡门涡街的交替脱落引起空气中压强脉动所造成的声波。
在工程设备中(例如管式空气预热器),空气横向绕流管束,卡门涡街的交替脱落会引起管箱中气柱的振动。
特别是当旋涡脱落频率与管箱中的声学驻波振动频率相等时,便会发生声学共振现象,产生严重的噪声,并使器壁在脉动压力作用下弯曲变形,甚至振裂。
最严重的情况是气室的声学驻波振动频率、管束的固有频率、卡门涡街的脱落频率三者相合时,将造成设备的严重破坏。
通常,消除声学共振破坏的措施是提高设备气室的声学驻波频率,也就是顺着流体流动的方向加若干块隔板,将设备气室的横向尺寸分隔成若干段,提高其声学共振频率,使之与卡门涡街的声振频率错开。
这种简单的方法实践证明是行之有效的,但具体做时要通过试验及必要的计算来解决。
上述讨论的着眼点是流体绕流单根圆柱(管)的情况,实际工程设备中都是排列有序的管排,这种情况下的卡门涡街脱落过程将更复杂,与管子排列方式密切相关。
参见曲线图9-7,可根据管束的排列方式查取St数,然后计算卡门涡街的脱落频率。
§9-3 球形物体的自由悬浮速度下面研究圆球在静止流体中的运动情况。
圆球在静止流体中由静止开始自由下落,由于重力作用而逐渐加速,同时阻力也随之加大,当圆球的重量等于作用在圆球上流体的浮力与阻力之和时,即满足:W =F B +F D圆球在流体中以等速V f 自由降落(类似跳降落伞,主要是压差阻力),临界速度V f 又称为圆球的自由降落速度。
