第一节 钢结构的连接方法钢结构是由钢板、型钢通过必要的连接组成基本构件，如梁、柱、桁架等；再通过一定的安装连结装配成空间整体结构，如屋盖、厂房、钢闸门、钢桥等。
可见，连接的构造和计算是钢结构设计的重要组成部分。
好的连接应当符合安全可靠、节约钢材、构造简单和施工方便等原则。
钢结构的连接方法可分为焊缝连接、铆钉连接和螺栓连接三种(详见附图十三)。
一、焊缝连接焊接是现代钢结构最主要的连接方法。
其优点是不削弱构件截面（不必钻孔），构造简单，节约钢材，加工方便，在一定条件下还可以采用自动化操作，生产效率高。
此外，焊缝连接的刚度较大密封性能好。
焊缝连接的缺点是焊缝附近钢材因焊接的高温作用而形成热影响区，热影响区由高温降到常温冷却速度快，会使钢材脆性加大，同时由于热影响区的不均匀收缩，易使焊件产生焊接残余应力及残余变形，甚至可能造成裂纹，导致脆性破坏。
焊接结构低温冷脆问题也比较突出。
二、铆钉连接铆接的优点是塑性和韧性较好，传力可靠，质量易于检查和保证，可用于承受动载的重型结构。
但是，由于铆接工艺复杂、用钢量多，因此，费钢又费工。
现已很少采用。
三、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接两种。
普通螺栓通常用Q235钢制成，而高强度螺栓则用高强度钢材制成并经热处理。
高强度螺栓因其连接紧密，耐疲劳，承受动载可靠，成本也不太高，目前在一些重要的永久性结构的安装连接中，已成为代替铆接的优良连接方法。
螺栓连接的优点是安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。
其缺点是需要在板件上开孔和拼装时对孔，增加制造工作量；螺栓孔还使构件截面削弱，且被连接的板件需要相互搭接或另加拼接板或角钢等连接件，因而比焊接连接多费钢材。
第二节 焊接方法、焊缝类型和质量级别一、钢结构中常用的焊接方法焊接方法很多，钢结构中主要采用电弧焊，薄钢板（mm t 3 ）的连接有时也可以采用电阻焊或气焊。
1．电弧焊电弧焊是利用焊条或焊丝与焊件间产生的电弧热，将金属加热并熔化的焊接方法。
“梁梁拼接全螺栓刚接”节点计算书一. 节点基本资料设计依据：《钢结构连接节点设计手册》（第二版）节点类型为：梁梁拼接全螺栓刚接梁截面：H-340*173*4.5*6，材料：Q235左边梁截面：H-340*173*4.5*6，材料：Q235腹板螺栓群：10.9级-M20螺栓群并列布置：4行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm翼缘螺栓群：10.9级-M20螺栓群并列布置：1行；2列；列间距70mm；螺栓群列边距：45 mm，行边距35 mm腹板连接板：300 mm×185 mm，厚：6 mm翼缘上部连接板：325 mm×173 mm，厚：8 mm翼缘下部连接板：325 mm×70 mm，厚：8 mm梁梁腹板间距为：a=5mm节点前视图如下：节点下视图如下：二. 荷载信息设计内力：组合工况内力设计值组合工况1 0.0 115.4 152.3 否组合工况2 0.0 135.4 172.3 是三. 验算结果一览承担剪力(kN) 33.9 最大126 满足列边距(mm) 45 最小33 满足列边距(mm) 45 最大48 满足行边距(mm) 45 最小44 满足行边距(mm) 45 最大48 满足外排行间距(mm) 70 最大72 满足中排行间距(mm) 70 最大144 满足行间距(mm) 70 最小66 满足净截面剪应力比 0.426 1 满足净截面正应力比 0.000 1 满足净面积(cm^2) 25.4 最小10.8 满足承担剪力(kN) 129 最大140 满足列边距(mm) 45 最小44 满足列边距(mm) 45 最大64 满足外排列间距(mm) 70 最大96 满足中排列间距(mm) 70 最大192 满足列间距(mm) 70 最小66 满足行边距(mm) 35 最小33 满足行边距(mm) 35 最大64 满足净截面剪应力比 0.000 1满足净截面正应力比 0.500 1 满足净面积(cm^2) 18.0 最小7.74 满足净抵抗矩(cm^3) 679 最小300 满足四. 梁梁腹板螺栓群验算1 螺栓群受力计算控制工况：组合工况2，N=0 kN；V x=135.4 kN；M y=172.3 kN·m；2 腹板螺栓群承载力计算列向剪力：V=135.4 kN螺栓采用：10.9级-M20螺栓群并列布置：4行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm螺栓受剪面个数为2个连接板材料类型为Q235螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.45×155=125.55kN计算右上角边缘螺栓承受的力：N v=135.4/4=33.85 kNN h=0 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=24500 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+0)^2+(0+33.85)^2]^0.5=33.85 kN≤125.55，满足3 腹板螺栓群构造检查列边距为45，最小限值为33，满足！列边距为45，最大限值为48，满足！行边距为45，最小限值为44，满足！行边距为45，最大限值为48，满足！外排行间距为70，最大限值为72，满足！中排行间距为70，最大限值为144，满足！行间距为70，最小限值为66，满足！五. 腹板连接板计算1 腹板连接板受力计算控制工况：同腹板螺栓群(内力计算参上)连接板剪力：V l=135.4 kN采用一样的两块连接板连接板截面宽度为：B l=300 mm连接板截面厚度为：T l=6 mm连接板材料抗剪强度为：f v=125 N/mm^2连接板材料抗拉强度为：f=215 N/mm^2连接板全面积：A=B l*T l*2=300×6×2×10^-2=36 cm^2开洞总面积：A0=4×22×6×2×10^-2=10.56 cm^2连接板净面积：A n=A-A0=36-10.56=25.44 cm^2连接板净截面剪应力计算：τ=V l×10^3/A n=135.4/25.44×10=53.2233 N/mm^2≤125，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×4/4)×0/25.44×10=0 N/mm^2≤215，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=0/36×10=0 N/mm^2≤215，满足！2 腹板连接板刚度计算腹板的净面积为：4.5×(340-2×6)/100-4×4.5×22/100=10.8cm^2腹板连接板的净面积为：(300-4×22)×6×2/100=25.44cm^2≥10.8，满足六. 翼缘螺栓群验算1 翼缘螺栓群受力计算控制工况：组合工况2，N=0 kN；V x=135.4 kN；M y=172.3 kN·m；翼缘螺栓群承担的轴向力：F f=|M f|/(h-t f)/2=257.934kN2 翼缘螺栓群承载力计算行向轴力：H=257.934 kN为地震组合工况，取连接螺栓γRE=1螺栓采用：10.9级-M20螺栓群并列布置：1行；2列；列间距70mm；螺栓群列边距：45 mm，行边距35 mm螺栓受剪面个数为2个连接板材料类型为Q345螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.5×155=139.5kN轴向连接长度：l1=(2-1)×70=70 mm<15d0=330,取承载力折减系数为ξ=1.0折减后螺栓抗剪承载力：N vt=139.5×1=139.5 kN计算右上角边缘螺栓承受的力：N v=0 kNN h=257.93/2=128.97 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=2450 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+128.97)^2+(0+0)^2]^0.5=128.97 kN≤139.5，满足3 翼缘螺栓群构造检查列边距为45，最小限值为44，满足！列边距为45，最大限值为64，满足！外排列间距为70，最大限值为96，满足！中排列间距为70，最大限值为192，满足！列间距为70，最小限值为66，满足！行边距为35，最小限值为33，满足！行边距为35，最大限值为64，满足！七. 翼缘连接板计算1 翼缘连接板受力计算控制工况：同翼缘螺栓群(内力计算参上)连接板轴力：N l=257.934 kN采用两种不同的连接板连接板1截面宽度为：B l1=70 mm连接板1截面厚度为：T l1=8 mm连接板1有2块连接板2截面宽度为：B l2=173 mm连接板2截面厚度为：T l2=8 mm连接板材料抗剪强度为：f v=125 N/mm^2连接板材料抗拉强度为：f=215 N/mm^2连接板全面积：A=B l1*T l1*2+B l2*T l2=(70×8×2+173×8)×10^-2=25.04 cm^2开洞总面积：A0=1×22×(8+8)×2×10^-2=7.04 cm^2连接板净面积：A n=A-A0=25.04-7.04=18 cm^2连接板净截面剪应力：τ=0 N/mm^2≤125，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×1/2)×257.934/18×10=107.473 N/mm^2≤215，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=257.934/25.04×10=103.009 N/mm^2≤215，满足！2 翼缘连接板刚度计算单侧翼缘的净面积为：173×6/100-2×1×22×6/100=7.74cm^2单侧翼缘连接板的净面积为：(173-2×1×22)×8/100+(70-1×22)×8×2/100=18cm^2≥7.74，满足3 拼接连接板刚度验算梁的毛截面惯性矩：I b0=6823cm^4翼缘上的螺栓孔的惯性矩：I bbf=2×2×1×[22×6^3/12+22×6×(340/2-6/2)^2]×10^-4=1472.7cm^4腹板上的螺栓孔的惯性矩：I bbw=4×4.5×22^3/12×10^-4+4.5×22×(105^2+35^2+35^2+105^2)×10^-4=244.147cm^4梁的净惯性矩：I b=6823-1472.7-244.147=5106.16cm^4梁的净截面抵抗矩：W b=5106.16/340×2×10=300.362cm^3翼缘上部连接板的毛惯性矩：I pf1=2×[173×8^3/12+173×8×(340/2+8/2)^2]×10^-4=8381.87cm^4翼缘上部连接板上的螺栓孔的惯性矩：I pfb1=2×2×1×[22×8^3/12+22×8×(340/2+8/2)^2]×10^-4=2131.81cm^4翼缘下部连接板的毛惯性矩：I pf2=2×2×[70×8^3/12+70×8×(340/2-8/2-6)^2]×10^-4=5735.59cm^4翼缘下部连接板上的螺栓孔的惯性矩：I pfb2=2×2×1×[22×8^3/12+22×8×(340/2-8/2)^2]×10^-4=1940.32cm^4腹板连接板的毛惯性矩：I pw=2×6×300^3/12×10^-4=2700cm^4腹板连接板上的螺栓孔的惯性矩：I pbw=2×4×6×22^3/12×10^-4+2×6×22×(105^2+35^2+35^2+105^2)×10^-4=651.059cm^4连接板的净惯性矩：I p=8381.87+5735.59+2700-2131.81-1940.32-651.059=12094.3cm^4连接板的净截面抵抗矩：W p=12094.3/(340/2+8)×10=679.454cm^3≥300.362，满足。
第一节 钢结构的连接方法钢结构是由钢板、型钢通过必要的连接组成基本构件，如梁、柱、桁架等；再通过一定的安装连结装配成空间整体结构，如屋盖、厂房、钢闸门、钢桥等。
可见，连接的构造和计算是钢结构设计的重要组成部分。
好的连接应当符合安全可靠、节约钢材、构造简单和施工方便等原则。
钢结构的连接方法可分为焊缝连接、铆钉连接和螺栓连接三种(详见附图十三)。
一、焊缝连接焊接是现代钢结构最主要的连接方法。
其优点是不削弱构件截面（不必钻孔），构造简单，节约钢材，加工方便，在一定条件下还可以采用自动化操作，生产效率高。
此外，焊缝连接的刚度较大密封性能好。
焊缝连接的缺点是焊缝附近钢材因焊接的高温作用而形成热影响区，热影响区由高温降到常温冷却速度快，会使钢材脆性加大，同时由于热影响区的不均匀收缩，易使焊件产生焊接残余应力及残余变形，甚至可能造成裂纹，导致脆性破坏。
焊接结构低温冷脆问题也比较突出。
二、铆钉连接铆接的优点是塑性和韧性较好，传力可靠，质量易于检查和保证，可用于承受动载的重型结构。
但是，由于铆接工艺复杂、用钢量多，因此，费钢又费工。
现已很少采用。
三、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接两种。
普通螺栓通常用Q235钢制成，而高强度螺栓则用高强度钢材制成并经热处理。
高强度螺栓因其连接紧密，耐疲劳，承受动载可靠，成本也不太高，目前在一些重要的永久性结构的安装连接中，已成为代替铆接的优良连接方法。
螺栓连接的优点是安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。
其缺点是需要在板件上开孔和拼装时对孔，增加制造工作量；螺栓孔还使构件截面削弱，且被连接的板件需要相互搭接或另加拼接板或角钢等连接件，因而比焊接连接多费钢材。
第二节 焊接方法、焊缝类型和质量级别一、钢结构中常用的焊接方法焊接方法很多，钢结构中主要采用电弧焊，薄钢板（mm t 3 ）的连接有时也可以采用电阻焊或气焊。
1．电弧焊电弧焊是利用焊条或焊丝与焊件间产生的电弧热，将金属加热并熔化的焊接方法。
设计条件与外力:1.设计外力:梁端剪力设计值： V＝1459.08KN(0.75×腹板抗剪承载力)2.设计参数:1）构件尺寸钢梁，主梁型号： 次梁,钢梁型号： 主梁高： H g ＝800mm 200mm 腹板厚： T gw ＝14mm 14mm 次梁高： H＝800mm 200mm 腹板厚： T w ＝14mm14mm2）材质钢梁，加劲板，盖板：Q345 允许拉应力: f＝310MP a 允许剪应力: f v ＝180MPa 屈服强度： f y ＝345MP a 极限抗拉强度：f u ＝470MP a3）螺栓螺栓公称直径：M27螺栓性能等级:10.9级摩擦系数： μ＝0.45290KN 螺栓抗拉强度:f ub ＝1040MP a 459cm 2 直径 ： d＝27mm 2mm孔径 ：d 0＝d+c 0＝29mm翼缘厚： T f ＝预拉力： P＝ 有效截面积:A e ＝ 间隙 ： c 0＝钢梁，次梁与主梁及钢骨混凝土梁或墙柱铰接连接计算H800x200x14x14H800x200x14x14 宽: B g ＝ 翼缘厚: T gf ＝宽: B＝117.45KN 234.9KN 受力边边距： b＝60mm ≥58mm OK 非受力边边距:b 1＝45mm ≥43.5mm OK 孔距： s＝90mm ≥87mmOK腹板螺栓排数: n＝7 腹板螺栓列数: m＝2 腹板螺栓总数： n×m ＝144）盖板尺寸盖板至钢梁上下翼缘底边距离：56mm 盖板至钢梁上下翼56mm 盖板最小宽度：365mm 盖板宽度：365mm OK 盖板最小高度：660mm 盖板高度：660mm OK 盖板最大高度：660mmOK盖板厚度：20mm OK 60mmOK 43.75mmOK5）主梁加劲板加劲板尺寸：宽度＝93mm 高度＝772mm 厚度同次梁腹板t w ＝14mm采用双面角焊缝焊条：E50 焊缝强度: f fw ＝200MP a 取焊角尺寸 h f ＝10mm≥ 5.6mm OK ≤16.8mmOK3.构件内力设计值梁端剪力设计值： V＝1459.08KN4.设计计算:1）螺栓抗剪验算：1104.22kN0.9759焊角尺寸满足要求摩擦面数目： n f ＝单个螺栓上所承受的剪力：N v ＝V/（n×m)＝ 螺栓承载力设计值折减系数α＝（排）（列）（根）取用盖板尺寸：实际受力边边距b：实际非受力边边距b 1： 单个螺栓抗剪承载力(单剪): N v1＝0.9×μ×P＝ 单个螺栓抗剪承载力(双剪）： N v2 ＝2N v1＝＝114.62kNOK772mm 692mm150.61MP a＜200MP aOK3）盖板计算：盖板断面净面积：9720mm 2盖板剪应力：75.0556MP a ＜180MP aOK采用等面积计算:次梁，钢梁腹板开洞后净面积：8372mm 2OK焊缝长度： Ｌf ＝H g -2×T gf ＝计算长度： Ｌw ＝Ｌf －2×h f -60＝剪应力： τfv ＝V/(2×0.7×h f ×Ｌw ）＝单个螺栓的抗剪承载力设计值为：2）主梁加劲肋的连接焊缝计算：。

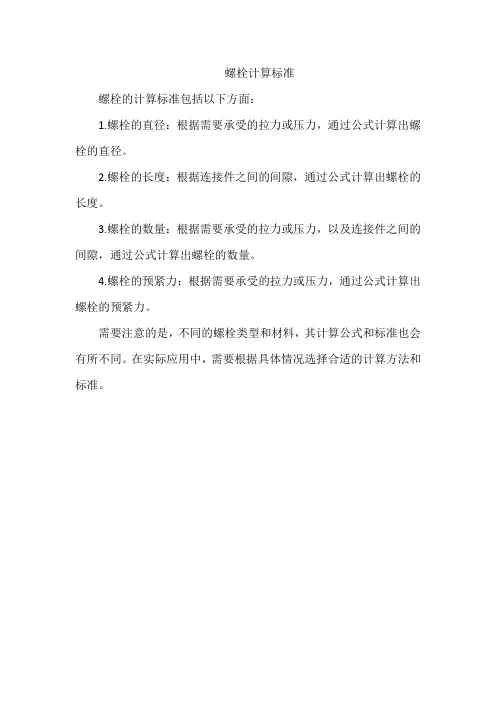

螺栓计算标准
螺栓的计算标准包括以下方面：
1.螺栓的直径：根据需要承受的拉力或压力，通过公式计算出螺栓的直径。
2.螺栓的长度：根据连接件之间的间隙，通过公式计算出螺栓的长度。
3.螺栓的数量：根据需要承受的拉力或压力，以及连接件之间的间隙，通过公式计算出螺栓的数量。
4.螺栓的预紧力：根据需要承受的拉力或压力，通过公式计算出螺栓的预紧力。
需要注意的是，不同的螺栓类型和材料，其计算公式和标准也会有所不同。
在实际应用中，需要根据具体情况选择合适的计算方法和标准。
