目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

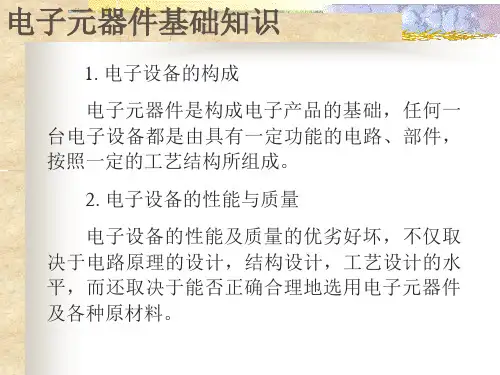

电子元器件基础知识第一篇：电子元器件基础知识1. 电子元器件的种类电子元器件是指用于电子设备中的各种组件，包括半导体器件、电容器、电阻器、电感器、变压器、晶体管、二极管、三极管、集成电路等几十种，每种电子元器件都有其特殊的功能和用途。
2. 电子元器件的作用电子元器件是构成电子设备的基础，不同的元器件具有不同的作用。
例如，半导体器件可以控制电流的通过，实现电路的开关功能；电容器可以储存电能，实现能量的转换；电阻器可以调节电路中的电压和电流；电感器可以产生电场和磁场，被广泛应用于变压器和电源等方面。
3. 电子元器件的工作原理电子元器件的工作原理基本上都是基于物理的原理，例如，半导体器件的工作原理是利用电子、空穴和杂质之间的复杂相互作用、电容器的工作原理是利用电场的效应，电阻器的工作原理是利用电流通过材料的阻力效应，电感器的工作原理是利用磁场的效应等等。
4. 电子元器件的分类电子元器件根据其用途和功能的不同，可以分成几大类，例如，功率元器件、信号元器件、封装元器件、芯片元器件等等。
其分类标准包括尺寸、电气性能、功能、材料、工作环境、结构等因素。
5. 电子元器件的选型选择适当的电子元器件是组成各种电路的关键所在。
正确的选型应该考虑电气规格、尺寸、质量、价格和供应等因素。
根据实际需求，可以通过参考电子元器件数据手册、供应商提供的技术参数、试验和模拟仿真等手段，选择最适合的电子元器件。
6. 常用电子元器件的名称和图示电子元器件的命名方式有时比较独特，例如罗马数字、字母等。
通过电子元器件的标识，可以快速准确地进行元器件的售后维修、更换和选型。
常见的电子元器件还包括二极管、电容器、电阻器、电感器、晶体管、集成电路等。
第二篇：电子元器件的应用领域1. 电子元器件在通信领域的应用通信领域是电子元器件的主要应用领域之一。
在通信领域，电子元器件主要用于移动通信、室内通信、卫星通信、电视广播、无线电广播、军事通信等。
应用的电子元器件包含了射频芯片、Baseband芯片、功率放大器、滤波器、晶振、电容器等。
电子元器件基础知识一 .常见元器件类型：1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。
二、PCB 和PCBA 的定义：1. PCB ：未贴片或未插件的基板叫PCB 。
2. PCBA ：已插件或贴片的板叫PCBA 。
三、元器件的介绍：1. 电阻Resistance （Ω） 1.1. 什么叫电阻：电子在物体内流动所遇到的阻力就叫电阻，就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。
1.2.电阻的单位：欧姆简称“欧”，用字母R 表示为计算方便常用于千欧（K Ω），兆欧（M Ω）为单位。
1兆欧=1000千欧＝1000000欧1.3.欧姆定律：电阻两端的电压与电流成正比，即R ＝U/I 。
1.4. 阻值：电流流过时对其阻碍作用大小的一个数值。
阻值多半都用数值标在电阻上，也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法：从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法：A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类：固定电阻、可变电阻、敏感电阻等。
1.5.1固定电阻：这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻：这种电阻的阻值，可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器（可变电阻）3敏感电阻：它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱，电压高低，气体性质，磁场变化等而产生变化。
压敏电阻热敏电阻1.6插件方法：电阻在一般情况下没有方向的要求，在插件时只要插入相应的回路。
色环电阻的插法水泥电阻的插法2.电容Capacitance（C）2.1什么是电容：电容器是一种能储存电能的元件。
它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位：“法拉”简称“法”，用字母“F”或“f”来表示。
电子元器件入门知识目录一、概述 (2)1. 电子元器件基本概念与分类 (3)2. 电子元器件发展趋势及重要性 (4)二、电子元器件基础知识 (6)1. 电子元器件主要参数与性能指标 (7)1.1 电阻、电容、电感等基本元件性能参数 (8)1.2 半导体器件（二极管、晶体管等）性能参数 (10)1.3 集成电路及功能模块简介 (11)1.4 其他常用元器件性能参数介绍 (11)2. 电子元器件选购与使用注意事项 (13)2.1 选购电子元器件基本原则与技巧 (15)2.2 电子元器件使用注意事项及常见问题解答 (15)3. 电子元器件质量检测方法与标准 (17)3.1 外观检查与基本性能测试方法 (18)3.2 质量认证标准与合格供应商选择 (19)三、电子元器件应用领域 (20)1. 通信领域电子元器件应用 (21)1.1 移动通信系统中电子元器件应用 (22)1.2 光纤传输系统中电子元器件应用 (23)1.3 卫星通信及其他通信领域中元器件应用 (25)2. 电子元器件在计算机系统中的应用 (26)2.1 CPU及周边电路元器件简介 (28)2.2 存储系统中元器件应用 (29)2.3 输入输出接口技术及其相关元器件介绍 (31)3. 消费电子产品中电子元器件应用案例分析 (32)3.1 音频/视频产品元器件需求特点 (33)3.2 智能家居产品中元器件应用案例分析 (34)3.3 汽车电子及其他消费电子产品元器件需求概述 (36)四、发展趋势与展望 (37)一、概述电子元器件是电子设备的基础构成部分，是电子设备实现各种功能的必要元素。
对于初学者来说，掌握电子元器件的基础知识是进入电子领域的第一步。
本文档旨在介绍电子元器件的基本概念、分类及其重要性，为读者提供一个清晰的入门路径。
电子元器件是电子电路中的基本单元，包括电阻、电容、电感、二极管、晶体管（含场效应晶体管）、集成电路等。
它们在电子设备中扮演着不同的角色，共同构成完整的电子系统。
电子元器件基础知识介绍电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、M Ω表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N -无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

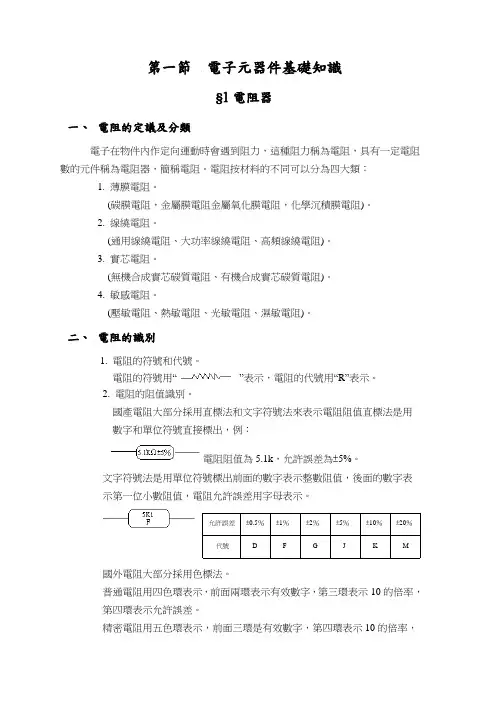

第一節 電子元器件基礎知識§1電阻器一、 電阻的定議及分類電子在物件內作定向運動時會遇到阻力，這種阻力稱為電阻，具有一定電阻數的元件稱為電阻器，簡稱電阻。
電阻按材料的不同可以分為四大類：1. 薄膜電阻。
(碳膜電阻，金屬膜電阻金屬氧化膜電阻，化學沉積膜電阻)。
2. 線繞電阻。
(通用線繞電阻、大功率線繞電阻、高頻線繞電阻)。
3. 實芯電阻。
(無機合成實芯碳質電阻、有機合成實芯碳質電阻)。
4. 敏感電阻。
(壓敏電阻、熱敏電阻、光敏電阻、濕敏電阻)。
二、 電阻的識別1. 電阻的符號和代號。
電阻的符號用“ ”表示，電阻的代號用“R ”表示。
2. 電阻的阻值識別。
國產電阻大部分採用直標法和文字符號法來表示電阻阻值直標法是用 數字和單位符號直接標出，例：電阻阻值為5.1k ，允許誤差為±5%。
文字符號法是用單位符號標出前面的數字表示整數阻值，後面的數字表 示第一位小數阻值，電阻允許誤差用字母表示。
國外電阻大部分採用色標法。
普通電阻用四色環表示，前面兩環表示有效數字，第三環表示10的倍率， 第四環表示允許誤差。
精密電阻用五色環表示，前面三環是有效數字，第四環表示10的倍率，允許誤差 代號±0.5％ ±1％ ±2％ ±5％ ±10％ ±20％ DFGJKM第五環表示允許誤差。
電阻色環標志數值三、電阻的主要參數1. 標稱阻值和允許誤差。
標稱值就是電阻表面所標的阻值。
電阻實際阻值和標稱值之比的百分數稱阻值偏差，它表示電阻的精度。
電阻的單位是歐姆,用字母“Ω”表示;為了使用方便,有時也用千歐(KΩ),兆歐(MΩ)為單位，其換算公式為：1KΩ=103Ω1MΩ=103KΩ=106Ω2. 額定功率在正常的大氣壓力90~106.6Kpa及規定的環境溫度下，電阻長期工作所允許耗散的最大功率，稱電阻的額定功率；選用電阻時，電阻的額定功率為實際消耗功率的1.5~2倍。
手机电子元器件基础知识常用电子元器件的识别：一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
１.数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K色环标注法使用最多，现举例如下：四色环电阻和五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色 7 107 ±0.1灰色 8 108 /白色 9 109 +5至-20无色 / / ±20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号FGJKLM允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0.1 uF、误差为±5%。
4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。
（2）脱焊和虚焊的开路故障。
（3）漏液后造成容量小或开路故障。
（4）漏电、严重漏电和击穿故障。
晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。
１、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
４、常用的1N4000系列二极管耐压比较如下：型号1N4001 1N4002 1N4003 1N4004 1N4005 1N40061N4007耐压（V）50100 200 400 600 800 1000电流（A）均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N47281N47291N47301N47321N47331N47341N47351N47441N47501N47511N4761 稳压值3.3V3.6V3.9V4.7V5.1V5.6V6.2V15V27V30V75V五、电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示1uH（误差5%）的电感。
电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。
六、变容二极管变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
七、晶体三极管晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）频率特性高频差好好续表应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路。
3、在线工作测量在实际维修中，三极管都已经安装在线路板上，要每只拆下来测量实在是一件麻烦事，并且很容易损坏电路板，根据实际维修，本类别故障发生部位测试要点．e-b极开路Ved>1vVed=V+e-b极短路Veb=0vVcd=0v Vbd升高Re开路Ved=0vRb2开路Vbd=Ved=V+Rb2短路Ved约为0.7VRb1增值很多，开路Vec<0.5vVcd升高e-c极间开路Veb=0.7v Vec=0vVcd升高b-c极间开路Veb=0.7vVed=0vb-c极间短路Vbc=0vVcd很低Rc开路Vbc=0vVcd升高Vbd不变Rb2阻值增大很多Ved约为V+Vcd约为0VVed电压不稳三极管和周围元件有虚焊类别故障发生部位测试要点Rb1开路Vbe=0Vcd=V+ Ved=0Rb1短路Vbe约为1vVed=V-VbeRb2短路Vbd=0v Vbe=0vVcd=V+Re开路Vbd升高Vce=0v Vbe=0vRe短路Vbd=0.7vVbe=0.7vRc开路Vce=0vVbe=0.7v Ved约为0vc-e极短路Vce=0v Vbe=0.7vVed升高b-e极短路Vce约为V+ Vbe=0vVcd约为0vｂ-e极开路Vbe>1v Ved=0vVcd=V+c-b极开路Vce=V+ Vbe=0.7vVed=0vc-b极短路Vcb=0v Vbe=0.7vVcd=0v八、场效应晶体管放大器1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中。
尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能。
2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的。
3、场效应管与晶体管的比较（1）场效应管是电压控制元件，而晶体管是电流控制元件。
在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。
（2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。
被称之为双极型器件。
（3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。
（4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。
