TRP-3003恒压恒流高精度直流稳压电源剖析

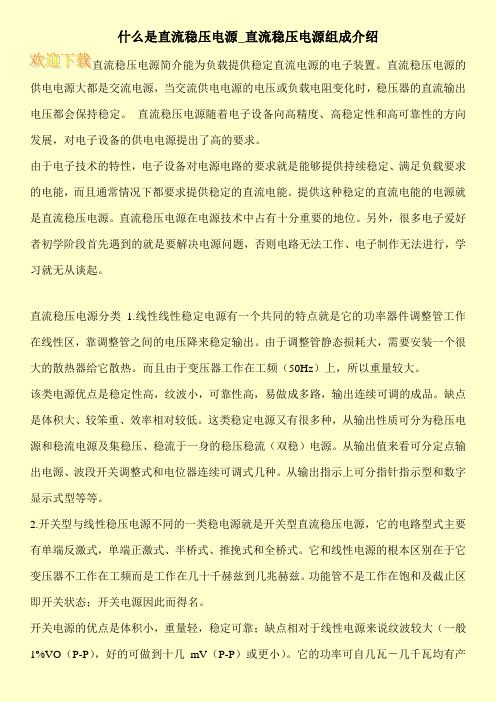

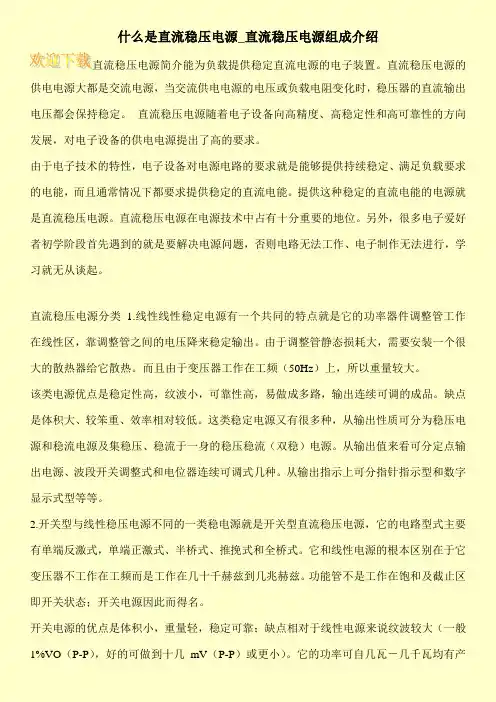

什么是直流稳压电源_直流稳压电源组成介绍直流稳压电源简介能为负载提供稳定直流电源的电子装置。

直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。

直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

另外，很多电子爱好者初学阶段首先遇到的就是要解决电源问题，否则电路无法工作、电子制作无法进行，学习就无从谈起。

直流稳压电源分类 1.线性线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。

由于调整管静态损耗大，需要安装一个很大的散热器给它散热。

而且由于变压器工作在工频（50Hz）上，所以重量较大。

该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。

缺点是体积大、较笨重、效率相对较低。

这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流（双稳）电源。

从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。

从输出指示上可分指针指示型和数字显示式型等等。

2.开关型与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。

它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。

功能管不是工作在饱和及截止区即开关状态；开关电源因此而得名。

开关电源的优点是体积小，重量轻，稳定可靠；缺点相对于线性电源来说纹波较大（一般1%VO（P-P），好的可做到十几mV（P-P）或更小）。

它的功率可自几瓦－几千瓦均有产。

直流恒压、直流恒流、直流恒功率的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!目录一、引言二、直流恒压的原理。

2.1 恒压源。

恒流源与恒压源的对比说明1、恒流高压直流电源简称“恒流源”，它其实是一种“电流源”；即电源输出电流的大小与负载的大小无关，其主控量是“电流”。

该电源应用在电除尘器上，与“电压源”相比具备很多优点：其一是该电源在电除尘器上的供电特性呈“正反馈”工作，即电源输出电功率大小与除尘器所需电功率大小成正比关系；如当除尘器某时刻粉尘浓度变大，要除尘器保持除尘效率不变则需要给除尘器供电的高压电源在该时刻同步增大输出功率；正由于恒流源输出电流恒定，而输出电压随负载大小变化而变化，当粉尘浓度变大时，则恒流电源输出电压也同步增大，所反应在除尘器上即电源输出电功率是同步增大。

而正是由于恒流电源对除尘器来说是正反馈工作，所以该电源适应工况能力强，运行稳定，且能长期保持高沉积效率。

其二是该电源输出波形无畸变（该电源主要采用L-C回路来实现由电压源到电流源的变换），能提高除尘器的运行电压、电流水平，提高除尘器的工作效率；由于除尘器机械特性（极间距、极线形式、极板形式等）在除尘器安装好后是一定的，则对该除尘器来说无能采用何种电源其击穿电压（峰值电压）也是一定的，在同样的峰值电压下，那么输出波形无畸变的电源相对于波形有畸变的电源来说其工作电压（平均电压）肯定要高些。

其三是该电源由于是一种电流源，故能承受瞬态、稳态的短路情况；且采用模块式并联结构，其可靠性更高，操作简单、维修方便。

2、硅整流高压电源简称“恒压源”，它是采用控制可控硅导通角来改变输出电压的大小，是一种电压源。

该电源目前是国内及国际广泛采用的电除尘高压直流电源，其用单片机控制技术已经相当成熟；在工况较稳定的场合得到广泛的使用。

大大节省用户成本。

3、该两种电源是目前应用在静电除尘领域的主要电源产品，在应用场合来讲各有有缺点；恒流高压直流电源在额定容量较大时（特别是输出电流大于600mA）成本很高，而且显得较为笨重，缺乏价格竞争优势；硅整流高压直流电源在大容量时具备明显成本优势时，随着容量的增大其价格增加较为缓和；具备较强的价格优势。

恒压/恒流充电器原理分析该充电器工作原理介绍如下，电路见附图所示。

1 .主电路采用220V电网直接供电，经KZ1 －KZ4 全控桥式整流，再经极性切换开关输出接负载（蓄电池）。

当蓄电池在充电工作方式时，切换开关K1倒向上端。

全控桥与半控桥工作原理完全相同，只是应用两套触发电路，每套输出脉冲分别控制两个对角位置的可控硅。

当蓄电池工作于放电状态时，K1倒向下端，即蓄电池电压与整流输出反极性相接，同时触发电路的同步变压器的电源也经：K2 倒向右侧。

当电源电压为正半周时，输入电源 1端为正，这时触发KZ2 、KZ3两管使之导通，只要蓄电池电压高于电源电压。

便有电流流回电源；当电源电压高于蓄电池电压时可控硅就自行关断。

同理，当电源 2 端为正时，触发KZ1 、K24 两管使之导通。

C5 ～C8 、R9 －R12 为阻容吸收保护电路，作用是吸收外部电源瞬间高电压，以保护可控硅。

2 .触发电路同步电源由降压变压器Bl 供电，D1 、D2 ，2CW1 、2CW2 组成的两个半波整流工作的触发电路，它们共用一个稳压电阻R5 及一个中线。

给定电压Ug 是从电位器W3 、R4 、D3 、D4 分压取得，根据蓄电池工作方式的不同，反馈信号U，可来自蓄电池电压，经电阻R2 、电位器W1 分压后供给，也可由直流互感器B2取得正比于直流电流的一个电压供给电流信号，前者为恒压充电用；后者为恒流充电用，两种反馈工作方式由开关K3 切换。

移相电路由V1 、R6 、C2 、C3 、C4 、D5 、D6 组成。

单晶管触发电路由V2 、、V3 、R7 、R8 、BMI 、BM2 组成，单结晶体管b1 发出脉冲，经脉冲变压器输出两路脉冲分别触发KZl-KZ4 两个对角位置的可控硅。

直流互感器B2 就是两个线圈反相串联的饱和电抗器，由同步变压器的另一组线圈供电，经D7 ～D10 桥式整流、电容C1 滤波加在电位器W2 上（当穿过铁芯的直流电流较大时铁芯因饱和而阻抗减小，回路电流增大，将它经桥式整流后输出加在电位器W2 上），W2上的电压大小就可以反映直流电流的大小。

恒压恒流充电器原理分析充电器的电路主要由电源变压器、整流电路、滤波电路、功率管、反馈控制电路等组成。

电源变压器是将市电的交流电转变为充电器所需的低电压交流电，一般为主变压器和副变压器组成。

主变压器将220V交流电转换成较低电压的交流电，而副变压器将主变压器输出的交流电进一步降压，使电压达到充电器所需要的低电压。

整流电路将变压器输出的交流电转换为直流电，常见的整流方式包括单相桥式整流器和三相桥式整流器。

整流电路可以通过整流管或整流二极管实现，将交流电转化为带有波动的直流电。

滤波电路是为了减小充电器输出的直流电中的纹波成分，提供相对稳定的输出电压。

滤波电路的主要元件是电容器，它能将直流电中的纹波成分滤去，得到相对平滑的直流电。

功率管是充电器输出电流和电压的关键控制元件。

充电器根据需要可以装备一个或多个功率管，功率管能够调节输出电流和电压的大小。

当充电电流较小时，功率管处于导通状态，通过功率管和输出电阻连接负载，实现恒压输出。

当充电电流较大时，功率管处于关断状态，通过反馈控制电路和功率管的控制信号，控制功率管的导通和关断，实现恒流输出。

反馈控制电路是恒压恒流充电器的核心部分。

它通过检测输出电压和电流的大小，通过比较电压和电流的反馈信号，控制功率管的导通和关断。

当输出电流大于设定值时，控制电路会减小功率管的导通时间，从而控制输出电流恒定。

当输出电压大于设定值时，控制电路会减小功率管的关断时间，从而控制输出电压恒定。

总结一下，恒压恒流充电器通过控制充电电流和电压来实现恒定输出。

它的工作原理是通过电源变压器将交流电转换为充电器所需的低电压交流电，然后通过整流电路将交流电转换为直流电，再通过滤波电路提供稳定的输出电压。

功率管和反馈控制电路控制输出电流和电压的恒定。

这样就可以实现对电池等设备的稳定充电。

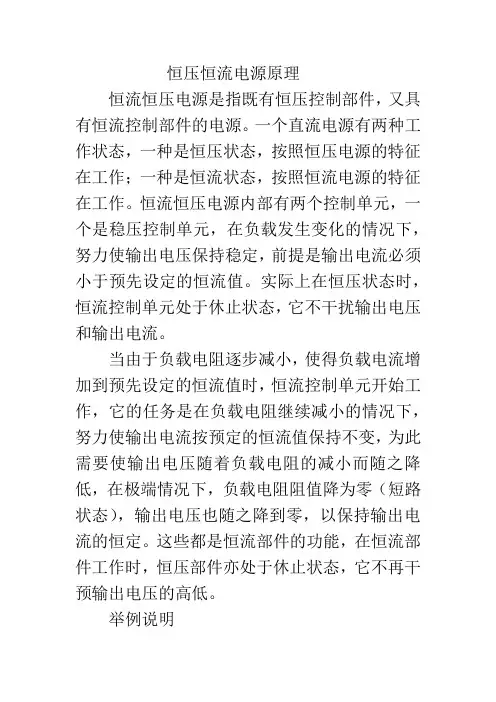

恒压恒流电源原理恒流恒压电源是指既有恒压控制部件，又具有恒流控制部件的电源。

一个直流电源有两种工作状态，一种是恒压状态，按照恒压电源的特征在工作；一种是恒流状态，按照恒流电源的特征在工作。

恒流恒压电源内部有两个控制单元，一个是稳压控制单元，在负载发生变化的情况下，努力使输出电压保持稳定，前提是输出电流必须小于预先设定的恒流值。

实际上在恒压状态时，恒流控制单元处于休止状态，它不干扰输出电压和输出电流。

当由于负载电阻逐步减小，使得负载电流增加到预先设定的恒流值时，恒流控制单元开始工作，它的任务是在负载电阻继续减小的情况下，努力使输出电流按预定的恒流值保持不变，为此需要使输出电压随着负载电阻的减小而随之降低，在极端情况下，负载电阻阻值降为零（短路状态），输出电压也随之降到零，以保持输出电流的恒定。

这些都是恒流部件的功能，在恒流部件工作时，恒压部件亦处于休止状态，它不再干预输出电压的高低。

举例说明某恒流恒压电源，通过调节面板上电压调节和电流调节两旋扭，使电源空载输出电压定在100V ，恒流值调在1A ，电源是如何随着负载电阻的变化而自动改变电源工作状态的呢？通过以上介绍，我们可以知道，当输出电流小于1A 时，电源处于恒压工作状态，努力保持输出电压为100V ，而输出电流是随着负载的大小变化而变化，而当电流值趋向大于1A 时，电源处于恒流工作状态，努力保持输出电流为1A ，而输出电压是随着负载的大小变化而变化。

当输出电压为100V 时，负载电阻洽好为100 欧，输出电流洽好为1A 时，是电源两种工作状态的转折点，电源既可以说是恒压状态，亦可以说是恒流状态。

为此我们可以对这一具体事例，得出下述结论：当负载电阻R L =100 欧时, 为恒压恒流状态的转折点( 此时电压=100 伏, 电流=1A), 这一概念非常重要。

当R L >100 欧时，电源处于恒压状态（此时电压=100 伏，电流<1 安）当R L <100 欧时，电源处于恒流工作状态（此时电压<100 伏，电流=1 安）在恒压状态时，电压稳定，电流随着负载电阻的变化而变化，稳压控制单元工作，稳流控制单元休止。

直流稳压电源工作原理直流稳压电源是一种能够将交流电转换为稳定的直流电的电子设备。

它在电子设备、通信设备、工业控制系统等领域得到广泛应用。

其工作原理主要包括整流、滤波、稳压等几个关键环节。

首先是整流环节。

交流电源一般是通过变压器将电压升高或降低，然后经过整流桥等元件将交流电转换为直流电。

整流桥一般由四个二极管组成，可以将交流电转换为单向的直流电。

在整流过程中，由于二极管的导通特性，交流电的负半周被截去，只保留了正半周的电压波形。

这样就得到了一个近似的直流电压波形。

接下来是滤波环节。

由于整流后的直流电压波形仍然存在一定的波动，需要通过滤波电路来去除掉这些波动。

滤波电路一般由电容器和电感器组成。

电容器能够对电压进行积分，从而平滑直流电压波形；而电感器则能够对电流进行积分，从而减小电流的波动。

通过合理设计电容器和电感器的参数，可以有效地去除直流电压波形中的纹波成分，得到稳定的直流电压。

最后是稳压环节。

稳压电路是直流稳压电源的关键部分，它能够保持输出电压在一定范围内的稳定性。

常见的稳压电路包括电阻稳压、二极管稳压、三端稳压等。

其中，三端稳压器是一种常用的稳压电路，它具有稳定的输出特性和较低的输出阻抗。

通过对稳压器的电路设计和参数选择，可以实现对输出电压的精确控制和稳定性。

总的来说，直流稳压电源工作原理是通过整流、滤波和稳压等环节，将交流电转换为稳定的直流电。

通过合理的电路设计和元件选择，可以实现对输出电压的精确控制和稳定性。

直流稳压电源在现代电子设备中起着至关重要的作用，它为各种电子设备提供了稳定可靠的电源支持。

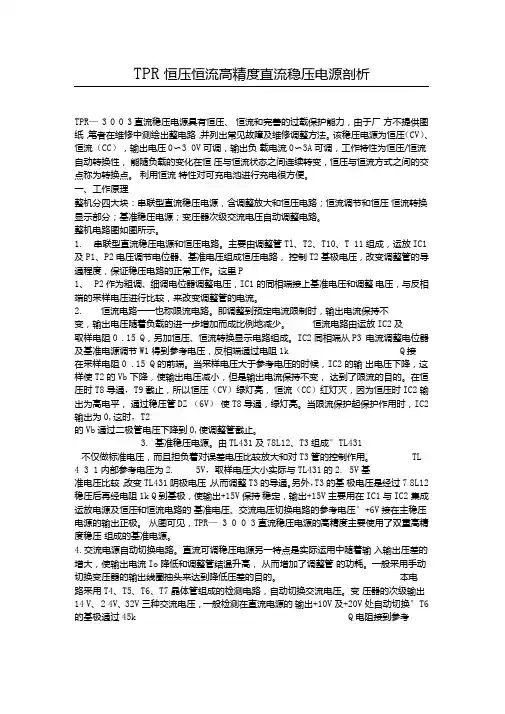

TPR恒压恒流高精度直流稳压电源剖析TPR— 3 0 0 3直流稳压电源具有恒压、恒流和完善的过载保护能力，由于厂方不提供图纸，笔者在维修中测绘出整电路，并列出常见故障及维修调整方法。

该稳压电源为恒压（CV）、恒流（CC），输出电压0〜3 0V可调，输出负载电流0〜3A可调，工作特性为恒压/恒流自动转换性，能随负载的变化在恒压与恒流状态之间连续转变，恒压与恒流方式之间的交点称为转换点。

利用恒流特性对可充电池进行充电很方便。

一、工作原理整机分四大块：串联型直流稳压电源，含调整放大和恒压电路；恒流调节和恒压恒流转换显示部分；基准稳压电源；变压器次级交流电压自动调整电路。

整机电路图如图所示。

1.串联型直流稳压电源和恒压电路。

主要由调整管Tl、T2、T10、T 11组成，运放IC1及P1、P2电压调节电位器、基准电压组成恒压电路，控制T2基极电压，改变调整管的导通程度，保证稳压电路的正常工作。

这里P1、P2作为粗调、细调电位器调整电压，IC1的同相端接上基准电压和调整电压，与反相端的采样电压进行比较，来改变调整管的电流。

2.恒流电路一一也称限流电路。

即调整到预定电流限制时，输出电流保持不变，输出电压随着负载的进一步增加而成比例地减少。

恒流电路由运放IC2及取样电阻0 .15 Q，另加恒压、恒流转换显示电路组成。

IC2同相端从P3 电流调整电位器及基准电源调节W1得到参考电压，反相端通过电阻1k Q接在采样电阻0 .15 Q的前端。

当采样电压大于参考电压的时候，IC2的输出电压下降，这样使T2的Vb下降，使输出电压减小，但是输出电流保持不变，达到了限流的目的。

在恒压时T8导通，T9截止，所以恒压（CV）绿灯亮，恒流（CC）红灯灭，因为恒压时IC2输出为高电平，通过稳压管DZ （6V）使T8导通，绿灯亮。

当限流保护起保护作用时，IC2输出为0,这时，T2的Vb通过二极管电压下降到0,使调整管截止。

3. 基准稳压电源。

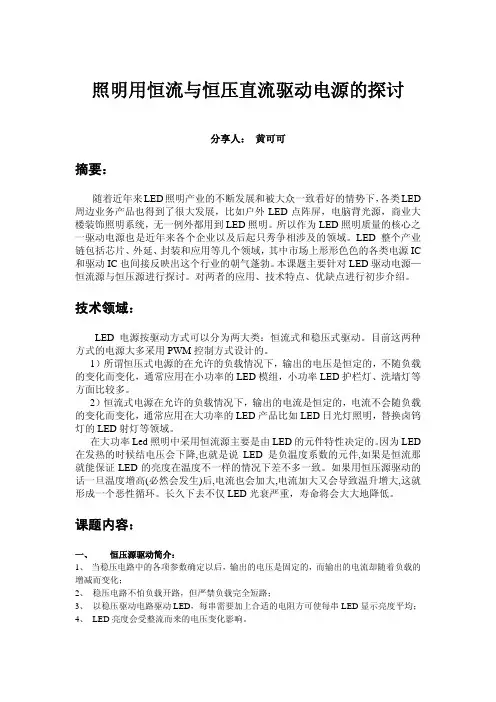

照明用恒流与恒压直流驱动电源的探讨分享人：黄可可摘要：随着近年来LED照明产业的不断发展和被大众一致看好的情势下，各类LED 周边业务产品也得到了很大发展，比如户外LED点阵屏，电脑背光源，商业大楼装饰照明系统，无一例外都用到LED照明。

所以作为LED照明质量的核心之一驱动电源也是近年来各个企业以及后起只秀争相涉及的领域。

LED整个产业链包括芯片、外延、封装和应用等几个领域，其中市场上形形色色的各类电源IC 和驱动IC也间接反映出这个行业的朝气蓬勃。

本课题主要针对LED驱动电源—恒流源与恒压源进行探讨。

对两者的应用、技术特点、优缺点进行初步介绍。

技术领域：LED电源按驱动方式可以分为两大类：恒流式和稳压式驱动。

目前这两种方式的电源大多采用PWM控制方式设计的。

1）所谓恒压式电源的在允许的负载情况下，输出的电压是恒定的，不随负载的变化而变化，通常应用在小功率的LED模组，小功率LED护栏灯、洗墙灯等方面比较多。

2）恒流式电源在允许的负载情况下，输出的电流是恒定的，电流不会随负载的变化而变化，通常应用在大功率的LED产品比如LED日光灯照明，替换卤钨灯的LED射灯等领域。

在大功率Led照明中采用恒流源主要是由LED的元件特性决定的。

因为LED 在发热的时候结电压会下降,也就是说LED是负温度系数的元件,如果是恒流那就能保证LED的亮度在温度不一样的情况下差不多一致。

如果用恒压源驱动的话一旦温度增高(必然会发生)后,电流也会加大,电流加大又会导致温升增大,这就形成一个恶性循环。

长久下去不仅LED光衰严重，寿命将会大大地降低。

课题内容：一、 恒压源驱动简介：1、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；2、稳压电路不怕负载开路，但严禁负载完全短路；3、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均；4、 LED亮度会受整流而来的电压变化影响。
