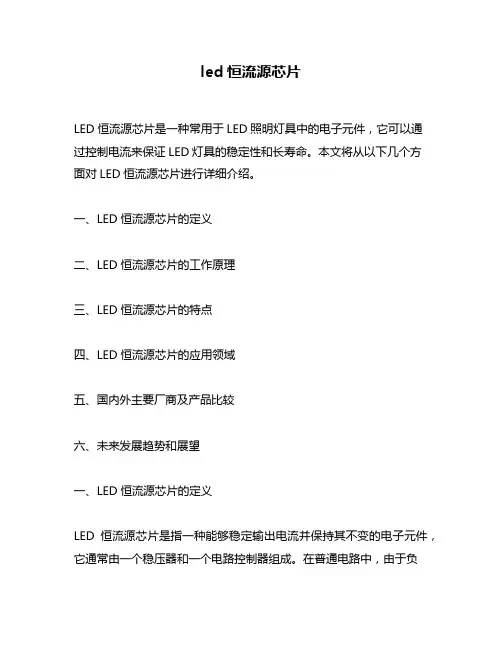

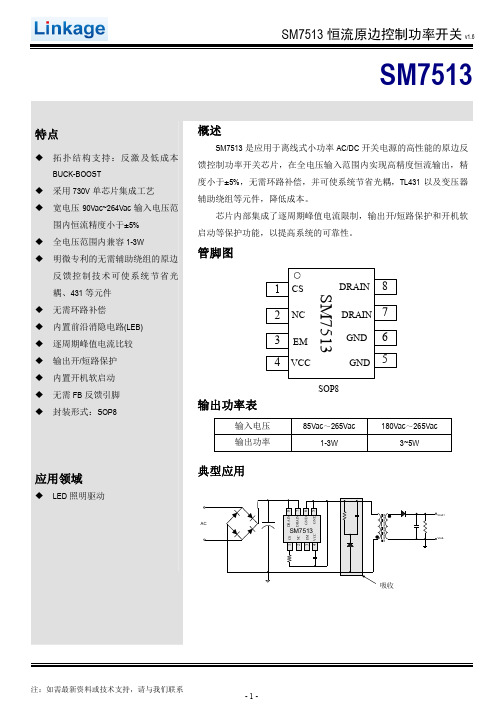

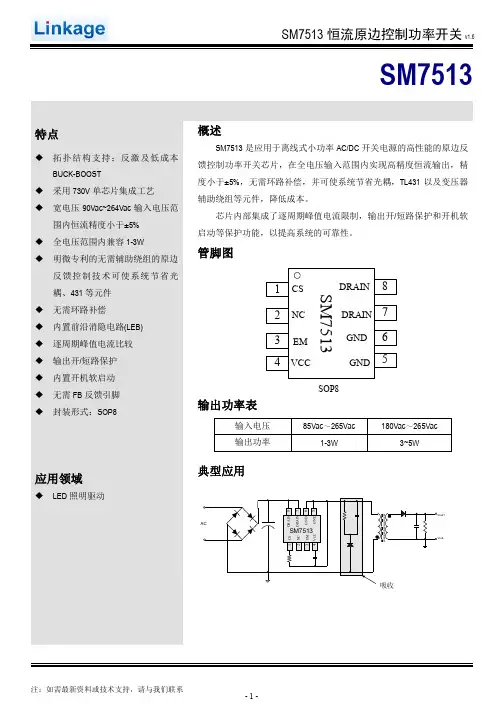

led恒流源芯片LED恒流源芯片是一种常用于LED照明灯具中的电子元件,它可以通过控制电流来保证LED灯具的稳定性和长寿命。
本文将从以下几个方面对LED恒流源芯片进行详细介绍。
一、LED恒流源芯片的定义二、LED恒流源芯片的工作原理三、LED恒流源芯片的特点四、LED恒流源芯片的应用领域五、国内外主要厂商及产品比较六、未来发展趋势和展望一、LED恒流源芯片的定义LED恒流源芯片是指一种能够稳定输出电流并保持其不变的电子元件,它通常由一个稳压器和一个电路控制器组成。
在普通电路中,由于负载变化或输入电压波动等因素可能导致输出电流变化,而在使用了LED恒流源芯片后,可以通过调节控制器中的参数来保证输出电流不变。
二、LED恒流源芯片的工作原理1. 稳压器稳压器是实现LED恒流源功能的关键部分之一。
它通过将输入电压转换为稳定且可调节的直流输出来保证LED灯具的稳定性。
常见的稳压器有线性稳压器和开关稳压器两种,其中开关稳压器具有更高的效率和更小的体积。
2. 电路控制器电路控制器是LED恒流源芯片中另一个重要组成部分。
它通过对稳压器输出电流进行精确控制来实现恒流输出。
通常采用反馈电路来实现,即将输出电流与参考电流进行比较,并通过调节控制器中的参数来保持两者相等。
三、LED恒流源芯片的特点1. 稳定性好LED恒流源芯片可以通过控制输出电流来保证LED灯具的稳定性,从而避免因负载变化或输入电压波动等因素导致亮度变化或闪烁。
2. 高效率由于LED恒流源芯片采用了开关稳压器等高效率元件,因此其能够将输入电能转换为最大限度的输出功率,从而提高LED灯具的能效比。
3. 小型化随着集成技术和微型化技术的发展,LED恒流源芯片已经可以实现集成化和微型化,在保证功能性能的同时,大大降低了体积和重量。
4. 可调节性好LED恒流源芯片中的电路控制器可以通过调节参数来实现输出电流的精确控制,从而满足不同应用场合的需求。
四、LED恒流源芯片的应用领域由于其稳定性好、高效率、小型化和可调节性好等特点,LED恒流源芯片在LED照明灯具中得到了广泛应用。
最新LED恒流驱动芯片汇总
LED恒流驱动芯片是一种用于控制LED灯工作电流的电子器件,它可
以帮助提高LED灯的亮度、节能和寿命。
随着LED照明技术的发展,LED
恒流驱动芯片也在不断更新和改进。
以下是一些最新的LED恒流驱动芯片
的汇总介绍。
1.NXPSSL5028GPH:NXPSSL5028GPH是一款数字式LED恒流驱动芯片,集成了多种电流选择和调节功能,可以实现精确的电流控制和亮度调节。
该芯片可广泛应用于室内和室外LED照明产品,具有高效、稳定和可靠的
特点。
2. STMicroelectronics L6924D:STMicroelectronics L6924D是一
款高性能LED驱动芯片,具有高达95%的转换效率。
该芯片采用恒流控制
和PWM调光技术,可以实现高亮度的LED照明效果。
同时,该芯片还具有
热保护和电压保护功能,有效保护LED灯的使用寿命。
4. Infineon ILD8150:Infineon ILD8150是一款集成式恒流驱动芯片,适用于室内和室外LED照明产品。
该芯片采用了新型的TRILINX技术,可以提供高效、低噪声和高稳定性的LED驱动效果。
同时,该芯片还具有
多种保护功能,如过温保护、短路保护和过电流保护等。
以上是一些最新的LED恒流驱动芯片的汇总介绍。
这些芯片具有高效、稳定和可靠的特点,可以实现精确的电流控制和亮度调节,满足不同应用
场景的LED照明需求。
随着LED技术的不断发展,LED恒流驱动芯片将继
续推陈出新,为LED照明市场带来更多创新和发展。
控制电压为低电平时,MOSFET关断,储能电感通过整流肖特基二极管释放能量,从而点这LED灯串。
由于高压供电,MOSFET应选用耐高压产品,RCS为电流检测电阻,MOSFET的电流流过RCS时,全产生一个电压降UCS,当VSC达到约250mV 阀值电压时,MOSFET关断,从而控制MOSFET管的开通/关断,使储能电感周期性的充电放电,完成对LED的恒流驱动,LED灯驱动的占空比为D=Vout/Vin。
通过储能电感的最大电流为I LM A X=250/R C S(mA),通过LED的平均电流ILED约为3R×I L M AX。
RCS阻值不同,就可设置通过LED的驱动电流,R C S越小,输出电流越大。
R C S的选择公式如下:Rcs=250mV(I LED+0.5×I L)IL E D 为通过LED灯的电流;IL为通过电感L的峰值电流例如:IL =150mA IL E D=500mA 则RC S=0.43Ω(1)电感的选择电感的电感量的选用原则是确保流过电感的电流变化值,远小于通过电感的最大电流值。
在正常工作中,电感处于一个充电放电的状态,当输入电压和输出电压的压差较大时,应相应加大电感的值,当压差小时可以用较小的电感。
一般取值在几百微享到十几毫享,视实际应用而定。
(2)MOS 管的选择在220V交流供电情况下,首先要考虑MOSFET的耐压,一般要求MOSFET的耐压高于600V。
其次,根据驱动LED灯电流的大小,选择MOSFET的ID S最大电流。
一般情况下,应选用MOSFET的ID S最大电流是LED灯驱动电流的5倍以上。
另外MOSFET的内阻要小;RD S 应小于0.5欧以下,RD S越小,在MOS管上面的功率损耗越小,电路的变换效率就越高。
在12V/24V直流供电情况下,首先考虑的是ID S 最大电流值和RD S值,RD S越小越好,选择小于0.2欧以下的MOSFET管。

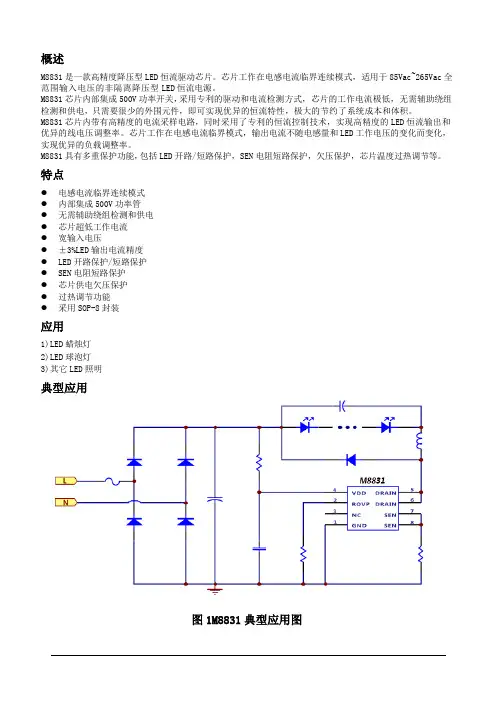

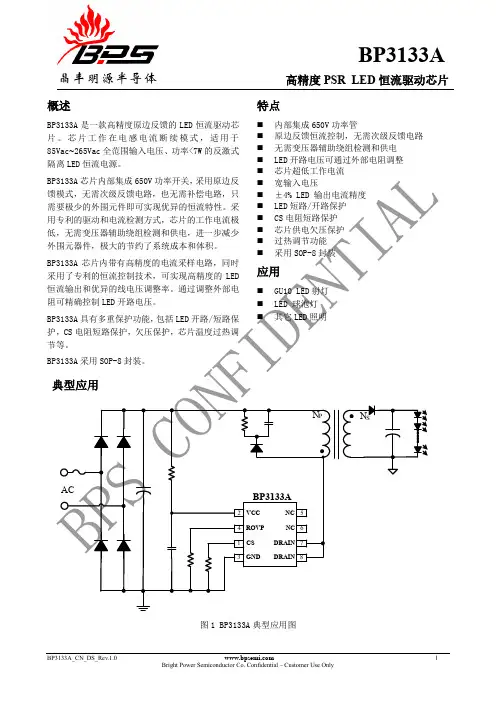

概述M8831是一款高精度降压型LED恒流驱动芯片。
芯片工作在电感电流临界连续模式,适用于85Vac~265Vac全范围输入电压的非隔离降压型LED恒流电源。
M8831芯片内部集成500V功率开关,采用专利的驱动和电流检测方式,芯片的工作电流极低,无需辅助绕组检测和供电,只需要很少的外围元件,即可实现优异的恒流特性,极大的节约了系统成本和体积。
M8831芯片内带有高精度的电流采样电路,同时采用了专利的恒流控制技术,实现高精度的LED恒流输出和优异的线电压调整率。
芯片工作在电感电流临界模式,输出电流不随电感量和LED工作电压的变化而变化,实现优异的负载调整率。
M8831具有多重保护功能,包括LED开路/短路保护,SEN电阻短路保护,欠压保护,芯片温度过热调节等。
特点●电感电流临界连续模式●内部集成500V功率管●无需辅助绕组检测和供电●芯片超低工作电流●宽输入电压●±3%LED输出电流精度●LED开路保护/短路保护●SEN电阻短路保护●芯片供电欠压保护●过热调节功能●采用SOP-8封装应用1)L ED蜡烛灯2)L ED球泡灯3)其它LED照明典型应用图1M8831典型应用图定购信息管脚封装图2管脚封装图管脚描述极限参数(注1)注1:最大极限值是指超出该工作范围,芯片有可能损坏。
推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
注2:温度升高最大功耗一定会减小,这也是由T JMAX,θJA,和环境温度T A所决定的。
最大允许功耗为P DMAX=(T JMAX-T A)/θJA或是极限范围给出的数字中比较低的那个值。
注3:人体模型,100pF电容通过1.5KΩ电阻放电。
推荐工作范围电气参数(注4,5)(无特别说明情况下,V DD=15V,T A=25℃)注4:典型参数值为25˚C下测得的参数标准。
1ma精密恒流源芯片1ma精密恒流源芯片是一种电子元件,用于提供稳定的1毫安电流输出。
它具有精密控制电路,能够在各种环境条件下保持恒定的电流输出。
这种芯片在许多应用中都有广泛的用途,特别是在需要精确电流控制的场合。
1ma精密恒流源芯片的主要特点之一是其高精度。
它能够提供非常稳定和精确的电流输出,通常在0.1%的精度范围内。
这种高精度使得它在需要精密电流控制的应用中非常有用,例如传感器校准、仪器仪表校准等。
1ma精密恒流源芯片具有很好的稳定性。
不受温度、电压和负载变化的影响,能够在各种环境条件下保持恒定的电流输出。
这种稳定性使得它非常适合在要求长时间稳定工作的场合使用,如工业自动化、医疗设备等。
1ma精密恒流源芯片还具有低功耗的特点。
它通常采用低功耗的电路设计,能够在运行时节省能源。
这不仅有助于延长设备的使用时间,还可以降低设备的能源消耗,提高整体能源效率。
1ma精密恒流源芯片还具有较高的可靠性。
它采用精密的制造工艺和优质的材料,具有较长的使用寿命和稳定的性能。
在各种恶劣的工作环境下,如高温、湿度等,它仍能保持稳定的电流输出,不易受到外界干扰。
1ma精密恒流源芯片还具有多种保护功能。
它通常具有过压保护、过流保护和短路保护等功能,能够有效保护电路和设备的安全。
这些保护功能可以有效地防止电路和设备受到损害,提高整体系统的可靠性。
1ma精密恒流源芯片的应用范围非常广泛。
它可以应用于各种需要精密电流控制的场合,如传感器、仪器仪表、通信设备等。
同时,由于其小巧的尺寸和低功耗的特点,它也非常适合应用于便携式设备和低功耗设备中。
总的来说,1ma精密恒流源芯片是一种具有高精度、稳定性和可靠性的电子元件,具有广泛的应用前景。
它在各种需要精密电流控制的场合中都能发挥重要作用,为电路和设备的正常运行提供稳定可靠的电流输出。
在未来的发展中,随着科技的不断进步和需求的不断增加,相信1ma精密恒流源芯片将会有更广泛的应用和更好的性能。

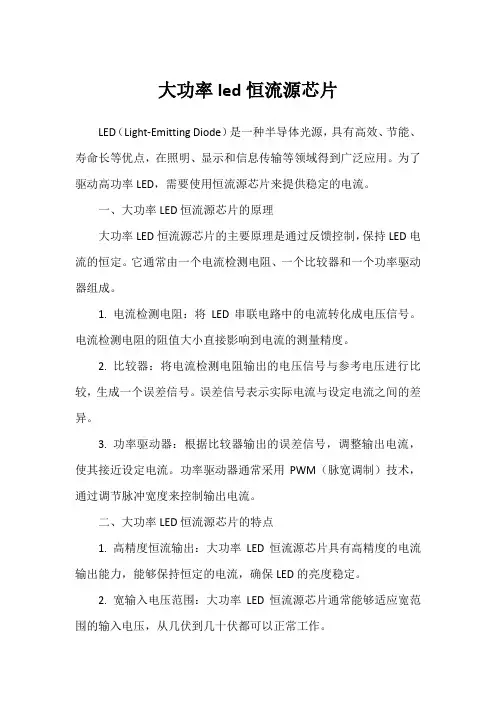

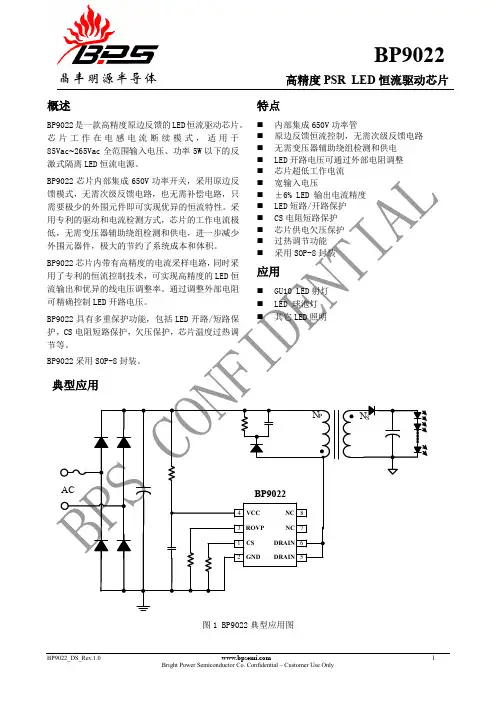

大功率led恒流源芯片LED(Light-Emitting Diode)是一种半导体光源,具有高效、节能、寿命长等优点,在照明、显示和信息传输等领域得到广泛应用。
为了驱动高功率LED,需要使用恒流源芯片来提供稳定的电流。
一、大功率LED恒流源芯片的原理大功率LED恒流源芯片的主要原理是通过反馈控制,保持LED电流的恒定。
它通常由一个电流检测电阻、一个比较器和一个功率驱动器组成。
1. 电流检测电阻:将LED串联电路中的电流转化成电压信号。
电流检测电阻的阻值大小直接影响到电流的测量精度。
2. 比较器:将电流检测电阻输出的电压信号与参考电压进行比较,生成一个误差信号。
误差信号表示实际电流与设定电流之间的差异。
3. 功率驱动器:根据比较器输出的误差信号,调整输出电流,使其接近设定电流。
功率驱动器通常采用PWM(脉宽调制)技术,通过调节脉冲宽度来控制输出电流。
二、大功率LED恒流源芯片的特点1. 高精度恒流输出:大功率LED恒流源芯片具有高精度的电流输出能力,能够保持恒定的电流,确保LED的亮度稳定。
2. 宽输入电压范围:大功率LED恒流源芯片通常能够适应宽范围的输入电压,从几伏到几十伏都可以正常工作。
3. 温度保护功能:大功率LED恒流源芯片通常内置了温度保护功能,当芯片温度超过一定阈值时,会降低输出电流,以保护芯片的安全性和寿命。
4. 高效率:大功率LED恒流源芯片通常具有高效率的功率转换能力,能够最大限度地减少能量损耗。
5. 可编程性:一些大功率LED恒流源芯片具有可编程功能,可以通过外部接口进行参数设置和调节,以满足不同应用的需求。
三、大功率LED恒流源芯片的应用大功率LED恒流源芯片广泛应用于以下领域:1. 照明应用:大功率LED恒流源芯片可以驱动高功率LED灯具,用于室内照明、道路照明、景观照明等。
2. 显示应用:大功率LED恒流源芯片可以用于驱动LED显示屏、大屏幕电视等,提供稳定的亮度和色彩效果。

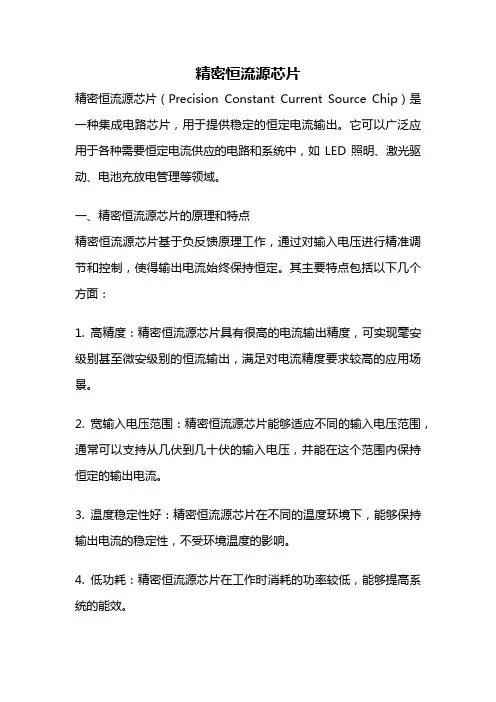

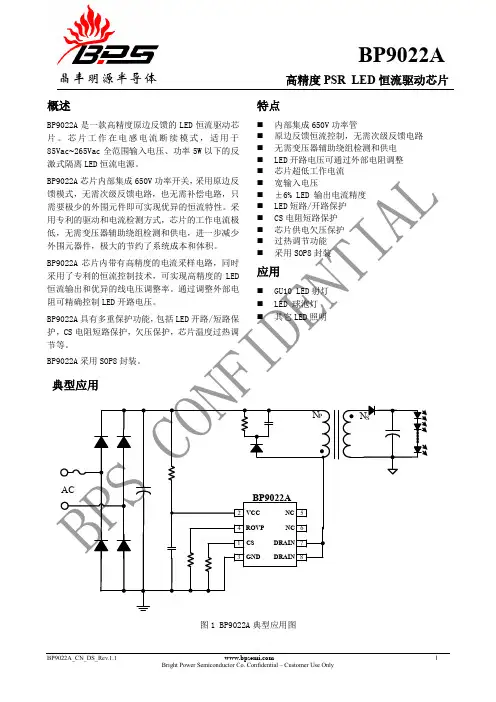

精密恒流源芯片精密恒流源芯片(Precision Constant Current Source Chip)是一种集成电路芯片,用于提供稳定的恒定电流输出。
它可以广泛应用于各种需要恒定电流供应的电路和系统中,如LED照明、激光驱动、电池充放电管理等领域。
一、精密恒流源芯片的原理和特点精密恒流源芯片基于负反馈原理工作,通过对输入电压进行精准调节和控制,使得输出电流始终保持恒定。
其主要特点包括以下几个方面:1. 高精度:精密恒流源芯片具有很高的电流输出精度,可实现毫安级别甚至微安级别的恒流输出,满足对电流精度要求较高的应用场景。
2. 宽输入电压范围:精密恒流源芯片能够适应不同的输入电压范围,通常可以支持从几伏到几十伏的输入电压,并能在这个范围内保持恒定的输出电流。
3. 温度稳定性好:精密恒流源芯片在不同的温度环境下,能够保持输出电流的稳定性,不受环境温度的影响。
4. 低功耗:精密恒流源芯片在工作时消耗的功率较低,能够提高系统的能效。
精密恒流源芯片具有广泛的应用前景,在许多领域都有重要的作用。
1. LED照明:精密恒流源芯片可以用于LED照明系统中,通过提供恒定的电流,确保LED的亮度和颜色的稳定性,提高照明效果和寿命。
2. 激光驱动:精密恒流源芯片可以用于激光器的驱动电路中,通过提供恒定的电流,确保激光器输出的功率和波长的稳定性。
3. 电池充放电管理:精密恒流源芯片可以用于电池充放电管理系统中,通过提供恒定的充电或放电电流,实现对电池的精确管理和保护。
4. 传感器驱动:精密恒流源芯片可以用于传感器的驱动电路中,通过提供恒定的电流,保证传感器的工作稳定性和精度。
5. 仪器仪表:精密恒流源芯片可以用于各种仪器仪表中,如电流源、电压源等,通过提供稳定的电流输出,实现对被测量对象的准确测量。
三、精密恒流源芯片的发展趋势随着科技的不断进步和需求的不断增加,精密恒流源芯片的发展也呈现出一些新的趋势。
1. 集成度提高:精密恒流源芯片的集成度将不断提高,功能更加丰富,体积更小,功耗更低,以满足对集成度要求越来越高的应用需求。
