城市地下管线测量基本知识2.1城市地下管线的分类城市地下管线是指在城市规划区范围内，埋设在城市规划道路下的给水、排水、燃气、热力、工业等各种管道、电力、电信电缆以及地下管线综合管沟（廊）等。

从管线传输或排放物质的性质来分，城市地下管线可分为给水、排水、燃气、热力、电信、电力、工业和综合管沟（廊）八大类管线，每一大类管线还可根据传输或排放物质的差异或其功能的差异分为不同的小类，如给水管线可分为生活水、循环水、消防水、绿化水和中水等；燃气管线可分为煤气、天然气、液化气和煤层气等；排水管线可分为雨水、污水和合流等；热力管线可分为热水、蒸汽和温泉等；电力管线可分为供电、照明、电车、信号、广告和直流专用线路等；电信管线可分为市话、长途、广播、有线电视、宽带、监控和专用等；工业管线可分为氢气、氧气、乙炔、石油、航油、排渣和垃圾等；综合管沟（廊）管线可分为综合管廊和综合管沟等。

2.2地下管线测量地下管线测量工作分为地下管线的探查和地下管线的测量两部分。

①地下管线的探查地下管线的探查主要针对明显的线点（主要有接线箱、变压器、消防栓、入孔井、窨井等附属设施）进行。

作业时将所有窨井逐一打开，一一测量管径、走向、管道位置、深度等直接数据，并对走向判断不清的管线进行查证。

②地下管线的测绘地下管线的测量可依据第一步地下管线的探查所绘制的草图进行。

内容主要包括以下几方面：(1)建立地下管线测量控制网，为管线点联测和管线图测绘提供基础。

(2)进行管线点联测，确定管线点的坐标与高程。

(3)内业进行管线图的绘制。

2.3地下管线测量平面和高程控制网的建立对于已有大比例尺地形图的地区，应充分利用原有控制点进行施测各管线特征点如果没有控制点或密度不够时，则应建立精度适宜，密度合理，点位不易被施工破坏的平面和高程控制网可采用全站仪布设光电测距导线或全球定位系统（GPS）以及水准测量的方式，按城市测量规范城市地下管线探测技术规程的要求，布设平面和高程控制点2.4 地下管线测量的分类特点及施测方法地下管线测量分为两大类：已竣工的地下管线测量和未还土的地下管线测量，未还土的地下管线测量，主要是通过直接测定管线的特征点来完成管线的测量工作。

1 : 5 0 0 地形图测量和地下管线技术要求一、1:500地形图测量技术要求地形图测量除满足《城市测量规范》CJJ-99的要求外，另外，地形图中应明确以下内容：1、测量范围内的详细地形、地貌及标高。

2、详细测出测量范围内所有建、构筑物和高压线的位置及标高，并注明距道路红线的距离以及结构类型、高度和特殊要求等。

3、详细测出测量范围内所有与道路相交、衔接道路的位置、标高、断面组成、路面结构类型及道路设施。

4、测量应提交的成果资料：1）、技术总结报告（含1：500地形图图纸）四份（文本）。

2）、测量成果含CAD World格式光盘一张，电子版地形图应符合国家有关规范、规程要求，分层清晰。

二、地下管线探测技术要求1、探测内容1）详细探明各类地下管线的种类、材质、管径（或断面尺寸）、平面位置、管顶（底）标高以及走向、连接关系和埋设方式。

2）绘制彩色综合管线图和打印管线点成果表。

2、探测要求1）对测量范围内的给水、污水、雨水、煤气、电力（含路灯电缆）、电信管线（含交通监控管线），均应查明它们的平面位置、走向、埋深、规格、材质及连接关系等，并现场绘制地下管线调查图。

2）每种管线调查均应在现场设置管线点标志，隐蔽管线点间距一般不应大于30米，交叉道路，曲线部分应适当加密。

管线点编号采用管线代号与管线点顺序号组成，对于各种管线用以下方法表示：（1）给水管点号为J n （n表示点的编号），图上用蓝色表示；（2）污水管点号为W（n表示点的编号），图上用青色表示；（3）雨水管点号为Y n （n表示点的编号），图上用40号颜色表示；（4）煤气管点号为M n（n表示点的编号），图上用紫色表示；（5）电力管点号为L n表示（n表示点的编号），路灯为LDi,图上用红色表示；（6）电信管点号为D n （n表示点的编号），信号灯为DA n,图上用绿色表示。

3）地下管线探查精度（1）隐蔽管线点水平位置限差与埋深限差应符合表1规定。

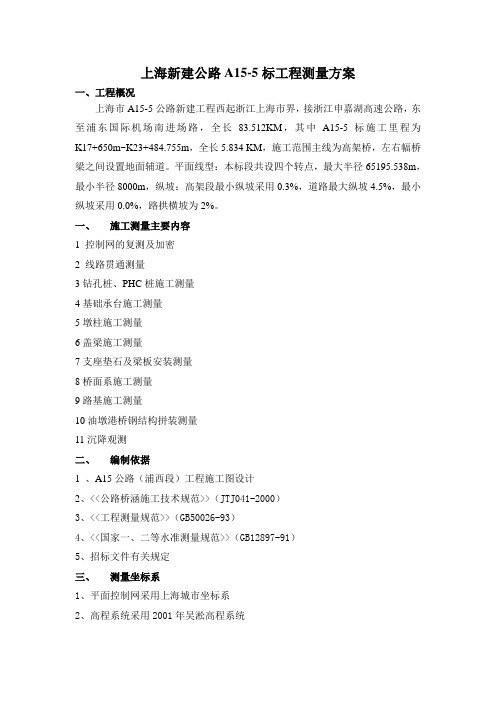

上海新建公路A15-5标工程测量方案一、工程概况上海市A15-5公路新建工程西起浙江上海市界，接浙江申嘉湖高速公路，东至浦东国际机场南进场路，全长83.512KM，其中A15-5标施工里程为K17+650m~K23+484.755m，全长5.834 KM，施工范围主线为高架桥，左右幅桥梁之间设置地面辅道。

平面线型：本标段共设四个转点，最大半径65195.538m，最小半径8000m，纵坡：高架段最小纵坡采用0.3%，道路最大纵坡4.5%，最小纵坡采用0.0%，路拱横坡为2%。

一、施工测量主要内容1 控制网的复测及加密2 线路贯通测量3钻孔桩、PHC桩施工测量4基础承台施工测量5墩柱施工测量6盖梁施工测量7支座垫石及梁板安装测量8桥面系施工测量9路基施工测量10油墩港桥钢结构拼装测量11沉降观测二、编制依据1 、A15公路（浦西段）工程施工图设计2、<<公路桥涵施工技术规范>>（JTJ041-2000）3、<<工程测量规范>>（GB50026-93）4、<<国家一、二等水准测量规范>>（GB12897-91）5、招标文件有关规定三、测量坐标系1、平面控制网采用上海城市坐标系2、高程系统采用2001年吴淞高程系统四、控制网复测及加密为了在加密控制点上建立与全线统一的高精度平面与高程系统，在检测了业主提供的至少3座以上的高级控制点相对精度满足要求后，作为加密控制测量起算点。

在加密控制点之前，首先对业主提供的控制点进行复测，确认有无沉降、位移等情况，确保控制点的精度。

对平面控制网，采用TC1201全站仪进行复测；对高程控制网，采用精密水准仪进行三等附合水准测量。

控制测量遵循从整体到局部，从控制到碎步的原则，将控制点埋设在坚固稳定不易破坏的地段，对施工过程中有可能被破坏的控制点采用等精度的方式予以移位，并与相邻的控制点进行联测，方能使用。

地下管线埋设标准各种管线在道路下的埋深,合理安排好各管线平面位置后还应合理限制各管线高程.一般来说,从上至下管线顺序依次为电力管〔沟〕、电讯管〔沟〕、煤气管、给水管、雨水管、污水管.电力、电讯一般设置管沟.根据各自管线的技术要求及本地区的气候、水文特点,管线埋设一般如下：雨水管道：不小于1m;污水管道：不小于2m;给水管道：DN150 〜DN200 0.8m ~ 1.0mDN200〜DN300 1.0m ~ 1.5mDN400〜DN500 1.5m ~2.0mDN600〜DN12002.0m 〜2.5m各种管线的优先原那么①、压力管〔自来水、煤气〕避让重力管〔雨、污水管〕,压力管上方覆土不够时,可从下方绕行.②、同类小管径避让大管径.③、支管避让干管.④、软管〔电力线、通讯线〕避让压力管〔自来水、煤气管〕.⑤、管道相互交叉时,具相互之间的垂直净距离不小于0.15m.个别管线如电力管沟与其他管线最小垂直距离为0.5m.给水排水管线距离的平面及立面距离①、给水管道与建筑物、铁路和其它管道的水平净距,应根据建筑物根底的结构、路面种类、卫生平安、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定,一般不得小于〔左页〕下表中的规定：②、给水管应设在污水管上方,且不应有接口重叠；当给水管道敷设在下方时,应采用钢管或钢套管,套管伸出交叉管的长度每边不得小于3m,套管两端采用防水材料封闭.给水管道相互交叉时,其净距不应小于0.15m.当给水管与污水管平行设置时,管外壁净距不应小于1.5m.管道穿越河流时,可采用管桥或河底穿越等形管道与建筑物、构筑物和其他工程管线之间最小水平净距宜符合以下规定：1与建筑物间距：管道公称外径小于等于200mm时为1.00m,公称外径大于200mm时为3.00m;2与雨污水管间距：管道公称外径小于等于200mm时为0.5〜1.00m,公称外径大于200mm时为1.0〜1.50m;3与燃气管间距：中低压管为0.50m,高压管1.0〜1.50m; 4与电力电缆间距为0.50m;5与电信电缆间距为0.50m;6与xx灌木间距为1.50m;7与通信照明电缆间距为0.50m;8与高压铁塔根底间距为3.00m;9与道路侧石边缘间距为0.50m;10与铁路坡脚间距为6.00m.当上述间距难以保证时,应采取必要的平安技术举措.。

震泽路B标雨水顶管（过南湖大道）令狐文艳施工专项方案编制：复核：审批：中铁五局（集团）有限公司二ОО九年二月第一章、工程概况一、工程简介本工程位于贡湖大道至南湖大道。

根据交通要求，在进行工程施工时不能影响南湖大道的交通，并且不能在南湖大道上进行掘路开槽施工。

在进行工程施工时，把因施工造成对交通的影响减到最小，按照设计要求采用顶管施工。

二、主要工程量1、φ800雨水管顶管： 103米；2、砌筑落底窨井： 4座；3、φ800顶管工作井： 2座；4、φ800顶管接收井： 2座；三、管材的确定根据工程施工工艺的要求，本工程顶管施工时所用的管材采用φ800钢筋混凝土“F”型管材。

四、施工特定条件南湖大道是交通要道，车流量较集中，行人较多。

在进行工程施工过程中对文明施工及安全施工的要求较高。

第二章、施工部署一、施工场地设置1、本工程由项目部的原协作队伍路基一队施工，工程的施工作业人员临时生活设施设在路基一队原有的办公场所，同时现场临时搭设简易帐篷房，以供施工作业人员现场作业时中途休息用。

在路基施工范围内清理一块场地停放机械设备及材料。

2、由于工程位于南湖大道边，过往车辆和行人众多，根据无锡市安全文明施工相关要求，在靠近南湖大道边使用彩钢瓦将现场施工范围内围护起来，同时在施工现场挂上各种安全文明施工警示标语，彩钢瓦上挂起警示闪光彩色灯链，以防过往行人及车辆误入施工场地产生意外事故。

3工地上设专门清洁员，每天负责清扫因顶管施工而在南湖大道上产生的尘土等各种垃圾，做到施工现场整洁有序。

二、施工管理网络我们将组织精干的管理人员与施工作业人员进场施工，建立完善的管理网络，以加快施工进度和保证施工安全与质量。

施工管理网络图如下：项目经理部领导小组组长：龙秀堂副组长：王光军、周仕永第三章、各分部、分项工程主要技术措施一、施工前的准备工作1.1、施工现场的临时围护在正式进行工程施工前，为确保工程施工安全、做到文明施工要求及保证行人的安全，在施工现场进行临时围护。
