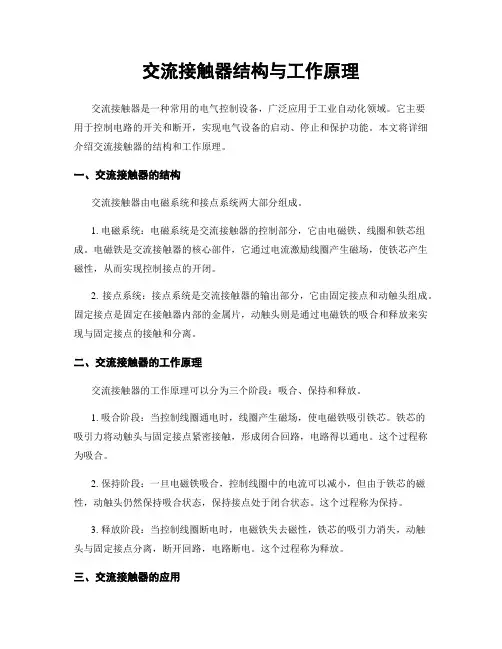

交流接触器结构与工作原理交流接触器是一种常用的电气控制设备，广泛应用于工业自动化领域。
它主要用于控制电路的开关和断开，实现电气设备的启动、停止和保护功能。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器由电磁系统和接点系统两大部分组成。
1. 电磁系统：电磁系统是交流接触器的控制部分，它由电磁铁、线圈和铁芯组成。
电磁铁是交流接触器的核心部件，它通过电流激励线圈产生磁场，使铁芯产生磁性，从而实现控制接点的开闭。
2. 接点系统：接点系统是交流接触器的输出部分，它由固定接点和动触头组成。
固定接点是固定在接触器内部的金属片，动触头则是通过电磁铁的吸合和释放来实现与固定接点的接触和分离。
二、交流接触器的工作原理交流接触器的工作原理可以分为三个阶段：吸合、保持和释放。
1. 吸合阶段：当控制线圈通电时，线圈产生磁场，使电磁铁吸引铁芯。
铁芯的吸引力将动触头与固定接点紧密接触，形成闭合回路，电路得以通电。
这个过程称为吸合。
2. 保持阶段：一旦电磁铁吸合，控制线圈中的电流可以减小，但由于铁芯的磁性，动触头仍然保持吸合状态，保持接点处于闭合状态。
这个过程称为保持。
3. 释放阶段：当控制线圈断电时，电磁铁失去磁性，铁芯的吸引力消失，动触头与固定接点分离，断开回路，电路断电。
这个过程称为释放。
三、交流接触器的应用交流接触器广泛应用于各种电气控制领域，特别是在电动机控制和电力系统中的应用较为常见。
1. 电动机控制：交流接触器可用于电动机的启动和停止控制。
通过控制线圈的通断，实现电动机的启动和停止，保护电动机免受过载和短路等故障的损害。
2. 电力系统：交流接触器可用于电力系统的开关控制。
通过控制线圈的通断，实现电力系统中各个电路的开关和断开，保护电力设备和电路的安全运行。
3. 自动化控制：交流接触器可用于自动化控制系统中的逻辑控制。
通过与其他控制设备（如PLC）的配合，实现复杂的逻辑控制功能，提高生产效率和自动化程度。
交流接触器结构与工作原理交流接触器是一种常用的电气控制装置，广泛应用于工业、农业、民用电气设备中。
它的主要作用是控制电路的开关和断开，实现电气设备的启停和保护。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器的结构主要包括外壳、线圈、触点和电磁系统等部分。
1. 外壳：交流接触器的外壳通常由绝缘材料制成，用于保护内部元件，并且具有良好的绝缘性能。
2. 线圈：线圈是交流接触器的核心部件，它由导线绕成，通常由铜或铝制成。
线圈的作用是产生磁场，使触点吸合或释放。
3. 触点：交流接触器通常包含主触点和辅助触点。
主触点用于控制主电路的开关和断开，而辅助触点则用于控制辅助电路的开关和断开。
触点通常由铜或银制成，具有良好的导电性和耐磨性。
4. 电磁系统：交流接触器的电磁系统包括固定铁芯、移动铁芯和弹簧等部分。
电磁系统的作用是产生磁场，吸引或释放触点。
二、交流接触器的工作原理交流接触器的工作原理是基于电磁感应和磁力作用的。
当外部电源通电时，线圈中会产生磁场。
这个磁场会吸引移动铁芯，使得触点闭合。
当外部电源断电时，线圈中的磁场消失，移动铁芯会被弹簧的作用弹开，触点断开。
交流接触器的工作过程可以分为两个阶段：吸合和释放。
1. 吸合阶段：当外部电源通电时，线圈中产生的磁场会吸引移动铁芯，使触点闭合。
在吸合状态下，主电路通电，电气设备开始工作。
2. 释放阶段：当外部电源断电时，线圈中的磁场消失，移动铁芯会被弹簧的作用弹开，触点断开。
在释放状态下，主电路断电，电气设备停止工作。
交流接触器的工作原理可以通过控制线圈通电和断电来实现电气设备的启停和保护。
通常情况下，交流接触器会配备辅助触点，用于控制辅助电路的开关和断开，实现更复杂的控制功能。
总结：交流接触器是一种常用的电气控制装置，它的结构包括外壳、线圈、触点和电磁系统等部分。
交流接触器的工作原理是基于电磁感应和磁力作用的，通过控制线圈通电和断电来实现电气设备的启停和保护。
交流接触器结构与工作原理一、引言交流接触器是一种常用的电气控制设备，广泛应用于各种电力系统中。
本文将详细介绍交流接触器的结构和工作原理。
二、交流接触器的结构交流接触器通常由以下几个部分组成：1. 触点：交流接触器的核心部件，负责打开和关闭电路。
触点通常由银合金材料制成，具有良好的导电性和耐磨性。
2. 线圈：用来产生磁场的线圈，通常由铜线绕制而成。
线圈的电流通过触点控制触点的状态。
3. 弹簧：用来控制触点的闭合和断开。
弹簧通常由高弹性的材料制成，可以确保触点的可靠性和稳定性。
4. 磁系统：用来产生磁场的部分，通常由铁芯和线圈组成。
磁场的产生和消失控制着触点的闭合和断开。
三、交流接触器的工作原理交流接触器的工作原理可以分为两个步骤：吸合和释放。
1. 吸合：当线圈通电时，线圈中产生的磁场会吸引铁芯，使得触点闭合。
闭合的触点可以导通电路，使得电流流过负载。
2. 释放：当线圈断电时，磁场消失，铁芯失去吸引力，触点会因弹簧的作用力而断开。
断开的触点会切断电路，停止电流流过负载。
四、交流接触器的应用交流接触器广泛应用于各种电力系统中，常见的应用包括：1. 电动机控制：交流接触器可以用来控制电动机的启动和停止，保护电动机免受过载和短路的损坏。
2. 照明控制：交流接触器可以用来控制照明电路的开关，实现照明的自动化控制。
3. 电力系统保护：交流接触器可以用来监测电力系统中的电流和电压，当电流或电压超过设定值时，触点会自动断开，以保护电力系统的安全运行。
五、交流接触器的优点和注意事项交流接触器具有以下优点：1. 高可靠性：交流接触器的触点采用银合金材料制成，具有良好的导电性和耐磨性，可以确保长时间的稳定工作。
2. 高灵敏度：交流接触器的触点可以在微小的电流和电压下工作，可以实现精确的控制。
3. 长寿命：交流接触器的触点经过特殊处理，具有较长的使用寿命。
4. 安装方便：交流接触器体积小，安装方便，可以节省空间。
在使用交流接触器时，需要注意以下事项：1. 选择合适的型号和规格，确保交流接触器能够适应实际工作环境和负载要求。
交流接触器的结构和工作原理交流接触器属于控制类电器，不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
一、交流接触器的结构交流接触器主要由四部分组成：1、电磁系统包括吸引线圈、静铁芯、动铁芯（衔铁）、分闸弹簧和铁芯短路环几部分。
1）吸引线圈加上电压后产生电流，形成磁场，衔铁被吸向静铁芯，带动主触点闭合，辅助触点常开闭合，常闭打开。
电磁线圈断电时，在分闸弹簧作用下，衔铁恢复原位，主触头分闸，辅助触点也各自恢复原位。
2）交流电的周期性变化使衔铁产生抖动和噪声，容易造成触点烧损，为了消除振动，在铁芯的端面局部镶嵌一个闭合的铜环，称为短路环。
当磁通穿过短路环时，在短路环上产生感应电流，由此产生一个反磁通与主磁通叠加，使穿过短路环的合成磁通与没有短路环磁路中的磁通有一个相位差，即这两部分磁通的变化有一个时间差，不会同时经过零点，从而保证磁铁的可靠吸合防止出现振动。
2、触头系统包括三组主触头和几组常开、常闭辅助触头，和动铁芯连在一起互相联动。
主触头的作用是接通和分断主回路，控制较大电流；辅助触头在控制回路中满足各种控制方式的要求。
3、灭弧装置1）灭弧装置用来保证触点断开电路时，产生的电弧可靠地熄灭，以减少电弧对触点的损伤。
2）容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
4、绝缘外壳及附件，各种弹簧、传动机构、接线柱等。
二、交流接触器的工作原理当接触器线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源；当接触器线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。
三、电磁式交流接触器的结构和工作原理1、电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
开关电器典型灭弧装置的工作原理开关电器典型灭弧装置主要包括灭弧室、灭弧冲击器、灭弧剂和触头等组成。
当高压开关进行断电操作时，由于断开电源电流的存在，会在断口中产生电弧。
电弧是一种具有高温、高能量的气体导体，它的存在会导致电弧残压和电弧残流产生，严重影响开关电器的正常运行。
因此，通过灭弧装置来迅速灭除电弧是很重要的。
灭弧室是灭弧装置的关键组成部分，它是一个密闭的空间，其内的气体是由开关电器冷却系统提供的。
当电弧被引起时，其能量迅速传递到灭弧室中。
灭弧室内的气体经过一个精确设计的通道，使气体得以迅速冷却和扩散，在瞬间将电弧的温度降低到无法维持的程度，从而将电弧熄灭。
灭弧冲击器是灭弧室的核心部分，它通过产生机械冲击来灭除电弧。
灭弧冲击器的工作原理主要有两种方式：压缩气体方式和磁场作用方式。
压缩气体方式中，灭弧冲击器利用高压气体或压缩空气来产生机械冲击，将电弧的能量转化为机械能。
具体而言，当电弧被引起时，压缩气体或气体爆炸会产生冲击波，使电弧受到冲击而熄灭。
这种方式具有动作迅速、可靠性高的特点。
磁场作用方式中，灭弧冲击器利用电磁场的作用来灭除电弧。
具体而言，当电弧被引起时，灭弧冲击器中的线圈会产生磁场，在磁力的作用下，电弧受到磁力的挤压，电弧道被迅速拉长，电弧温度急剧降低，进而熄灭。
这种方式具有无须压缩气体的优点，但需要较大的电流来产生足够强的磁场。
除了灭弧冲击器，灭弧装置中的灭弧剂也起到重要作用。
灭弧剂是一种特殊的介质，能够吸收电弧的能量，并将其转化为其他形式的能量，如光能、声能和热能等。
常用的灭弧剂有光弧熄灭剂、喷雾熄弧剂等。
灭弧剂的作用是在灭弧过程中将电弧的能量迅速消耗掉，从而使电弧迅速熄灭，确保高压开关电器正常断路。
除了上述灭弧装置的主要组成部分外，还有一些辅助设备，如触头等。
触头主要用于控制开关电器的通断操作，通常是由导电材料制成，具有较好的导电性能和机械强度。
通过以上介绍可知，开关电器典型灭弧装置的工作原理是通过将电弧能量迅速转化为其他形式的能量，达到灭除电弧的目的。
交流接触器结构与工作原理引言概述：交流接触器是一种用于控制电气电路中电流的开关设备，通常用于控制电动机、加热器、照明设备等。
它的结构和工作原理对于电气控制系统的正常运行至关重要。
本文将介绍交流接触器的结构和工作原理，匡助读者更好地理解这一重要的电气设备。
一、结构1.1 触点部份：交流接触器的核心部份是触点，它由固定触点和动触点组成。
固定触点固定在接触器内部，而动触点则通过电磁力与固定触点连接。
1.2 线圈部份：交流接触器还包括一个线圈，通过线圈通入电流来产生电磁力，控制动触点的闭合和断开。
1.3 辅助部份：交流接触器通常还包括辅助触点、过载保护、灯信号等辅助部份，用于实现更复杂的控制功能。
二、工作原理2.1 吸合过程：当线圈通入电流时，产生的电磁力使得动触点与固定触点吸合，闭合电路，电器设备开始运行。
2.2 断开过程：当线圈断开电流时，电磁力消失，动触点与固定触点分离，断开电路，电器设备住手运行。
2.3 过载保护：交流接触器还具有过载保护功能，当电路中的电流超过额定值时，过载保护会自动断开电路，避免设备损坏。
三、工作特点3.1 高可靠性：交流接触器采用机械连接，工作稳定可靠，适合于长期运行的场合。
3.2 耐久性强：交流接触器的触点采用特殊合金材料制成，具有良好的耐磨性和导电性，使用寿命长。
3.3 控制灵便：交流接触器可以实现多种控制功能，如正反转控制、时间延时控制等，灵便性高。
四、应用领域4.1 电动机控制：交流接触器常用于电动机的启动、住手和正反转控制。
4.2 照明控制：交流接触器可以用于照明设备的开关控制，实现定时开关等功能。
4.3 加热器控制：交流接触器还广泛应用于加热器的温度控制和过载保护。
五、发展趋势5.1 智能化：随着科技的发展，交流接触器将向智能化方向发展，实现远程监控和自动化控制。
5.2 节能环保：未来的交流接触器将更注重节能环保，采用高效节能的材料和技术，降低能耗。
5.3 多功能化：未来的交流接触器将具备更多的功能，如故障自诊断、远程控制等，满足不同场合的需求。
1.交流接触器的结构图为交流接触器结构原理图。
主要由三部分组成。
（1）触头系统：采用双断点桥式触头结构，一般有三对常开主触头。
（2）电磁系统：包括动、静铁芯，吸引线圈和反作用弹簧。
图交流接触器的外形与结构（3）灭弧系统：大容量的接触器（20A以上）采用缝隙灭弧罩及灭弧栅片灭弧，小容量接触器采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
2.交流接触器的工作原理当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

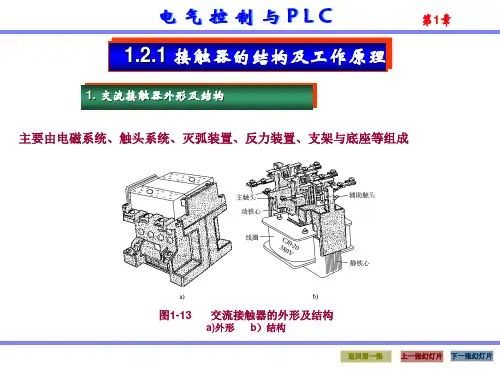

(一)如图l所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩2一触点压力弹簧片3一主触点4一反作用弹簧5一线圈6一短路环7一静铁心8一弹簧9一动铁心10一辅助常开触点11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
开关电器典型灭弧装置的工作原理开关电器是现代电力系统中常见的重要设备，用于控制和保护电路的正常运行。
然而，当开关电器断开电路时，由于电流的存在，会产生电弧。
电弧是一种高温、高能量的放电现象，可能导致开关电器和周围设备的损坏，甚至引发火灾。
为了解决这一问题，开关电器通常配备了灭弧装置，用于有效地灭除电弧。
本文将介绍几种典型的灭弧装置，并详细阐述它们的工作原理。
1.磁场励磁式灭弧装置磁场励磁式灭弧装置是早期开关电器常用的一种灭弧装置。
其工作原理基于利用磁场力使电弧受到扰动和削弱，最终断开电路。
该装置由励磁线圈和灭弧室组成。
当电流突然改变时，励磁线圈产生瞬时磁场，使电弧受到力的作用被迫向上或向下偏离电弧通道，产生较大的接触电阻。
随着电弧接触电阻的增加，电流逐渐减小，直到达到灭弧的程度，电弧熄灭，断开电路。
2.气体灭弧装置气体灭弧装置是当前开关电器中常用的一种灭弧装置。
常见的气体灭弧装置有二氧化硫灭弧室和空气灭弧室等。
其工作原理都是基于将电弧引导到灭弧室中，通过气体的快速喷射和冷却来灭除电弧。
当电弧产生时，灭弧室内的气流会迅速形成一个狭窄的通道，将电弧束约束在其中。
气体喷射的速度和方向可以使电弧冷却和消散，从而使电弧的能量逐渐减小，最终使电弧熄灭。
3.油膜灭弧装置油膜灭弧装置是一种利用油膜扩散和冷却电弧的灭弧装置。
常见的油膜灭弧装置有油膜式断路器等。
其工作原理是通过在电弧通道上形成一层均匀的油膜，使电弧受到冷却和扩散。
电弧通道中的电流和电弧能量会将润滑油加热并将其蒸发，蒸汽进一步冷却和吸收电弧能量，使电弧迅速衰减。
油膜的扩散和吸热过程使电弧通道的电阻迅速增加，从而阻止了电流的进一步流动，实现了灭弧的效果。
4.固体灭弧装置固体灭弧装置是一种利用特殊的材料来抑制电弧的灭弧装置。
常见的固体灭弧装置有石英灭弧室和陶瓷灭弧室等。
其工作原理是电弧通过灭弧室时，固体材料产生的热量和气体使电弧温度骤然升高，从而使电弧失去能量。
接触器的结构与工作原理
接触器按流过其主触点的电流的性质分为直流接触器和交流接触器。
交流接触器主要由电磁机构、触头系统、灭弧装置及其他部分组成。
(1)电磁机构。
电磁机构包括线圈、铁心和衔铁，是接触器的重要组成部分，依靠它带动触点实现闭合与断开。
为了消除衔铁在铁心上的振动和噪声，铁心用硅钢片叠压而成，上面设有短路环。
(2)触头系统。
触头是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主电路，控制较大的电流，它有3对触点，接在主电路中;而辅助触点和线圈接在控制电路中，以满足各种控制方式的要求，其中线圈未通电时处于断开状态的触点称为动合触点，而处于闭合状态的触点称为动断触点。
(3)灭弧装置。
通常主触点额定电流在10A以上的接触器都带有灭弧装置，其作用是减小和消除触点电弧，确保操作安全。
当接触器线圈通电后，在铁心中将产生磁通及电磁吸力，此电磁吸
力将克服弹簧弹力使得衔铁吸合，带动触点机构动作，动断触点断开，动合触点闭合，互锁或接通线路;当线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧弹力，使得衔铁释放，触点机构复位，解除互锁或断开线路。
交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，用于控制电路的开关和断开。
它由电磁系统和机械系统组成，通过电磁力来控制机械连接和断开电路。
本文将详细介绍交流接触器的结构和工作原理。
一、结构交流接触器通常由以下几个部分组成：1. 电磁系统：包括电磁铁和电磁线圈。
电磁铁由铁芯、固定触点和动触点组成。
电磁线圈通过通电产生磁场，使得电磁铁的动触点与固定触点连接或断开。
2. 机械系统：包括触点和传动机构。
触点由固定触点和动触点组成，通过机械连接与电磁铁相连。
传动机构用于将电磁铁的动作传递给触点，实现电路的开关和断开。
3. 外壳：用于保护内部元件，防止触电和外界环境的干扰。
二、工作原理交流接触器的工作原理可以分为两个过程：吸合和分离。
1. 吸合过程：当交流接触器的线圈通电时，电流通过线圈产生磁场。
这个磁场作用于电磁铁上的动触点，使其受到电磁力的吸引，与固定触点接触，从而闭合电路。
在这个过程中，电流从线圈流向电磁铁，产生磁场，进而产生吸引力。
2. 分离过程：当交流接触器的线圈断电时，磁场消失，电磁铁上的动触点不再受到吸引力，与固定触点分离，电路断开。
在这个过程中，线圈中的电流消失，磁场消失，吸引力也消失，触点恢复到初始状态。
三、工作特点交流接触器具有以下几个特点：1. 高可靠性：交流接触器的触点采用优质导电材料制成，具有良好的导电性和耐磨性，能够长时间稳定工作。
2. 大容量：交流接触器能够承受较大的电流和电压，适用于各种工业控制电路。
3. 快速响应：交流接触器的动作速度较快，能够在短时间内实现电路的开关和断开。
4. 长寿命：交流接触器的结构坚固，使用寿命长，能够承受较大的负载和频繁的开关操作。
5. 安全可靠：交流接触器采用可靠的绝缘材料和防护措施，能够防止触电和外界环境的干扰。
四、应用领域交流接触器广泛应用于各个领域的电气控制系统中，常见的应用包括：1. 电动机控制：交流接触器可以用于控制电动机的启动、停止和反转，实现电动机的正常运行。
交流接触器结构与工作原理交流接触器是一种电气开关设备，常用于控制大功率电器设备的启停。
它通过控制电路的开闭来实现电器设备的控制。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器主要由以下几个部份组成：1. 触点系统：触点系统是交流接触器的核心部份，它由动触点和静触点组成。
动触点通常由铜制成，静触点则由银合金制成。
触点通过电磁力的作用来实现闭合和断开的动作。
2. 电磁线圈：电磁线圈是交流接触器的驱动部份，它通过电流的流过产生电磁力，从而使触点闭合或者断开。
电磁线圈通常由绝缘材料包裹，以防止电流泄漏和电磁辐射。
3. 弹簧系统：弹簧系统用于控制触点的闭合和断开速度。
当电磁线圈通电时，电磁力会克服弹簧的张力，使触点闭合。
当电磁线圈断电时，弹簧会恢复原状，使触点断开。
4. 辅助触点：辅助触点用于连接外部电路，通常用于信号传输或者控制其他设备。
它们与主触点相互独立，但由同一电磁线圈控制。
5. 外壳：外壳是交流接触器的保护部份，它通常由绝缘材料制成，以防止触电和外部环境的侵蚀。
二、交流接触器的工作原理交流接触器的工作原理可以分为两个过程：闭合过程和断开过程。
1. 闭合过程：当电磁线圈通电时，电流通过线圈产生磁场。
磁场会使得电磁线圈周围的铁芯磁化，产生吸引力。
吸引力会克服弹簧的张力，使动触点与静触点闭合。
闭合后，电流可以通过触点流入被控制的电器设备，从而实现启动。
2. 断开过程：当电磁线圈断电时，磁场消失，吸引力也随之消失。
此时，弹簧的张力会使动触点与静触点断开。
断开后，电流无法通过触点，电器设备住手工作。
交流接触器的工作原理基于电磁力的作用，通过闭合和断开触点来控制电器设备的工作状态。
它具有可靠性高、寿命长、容量大等优点，广泛应用于各种电气控制系统中。
总结：交流接触器是一种常用的电气开关设备，通过控制电路的开闭来实现电器设备的控制。
它由触点系统、电磁线圈、弹簧系统、辅助触点和外壳等部份组成。
交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，广泛应用于电力系统、工业自动化控制和家用电器等领域。
它主要用于控制电路的开关和断开，实现电气设备的正常运行和保护。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器主要由以下几个部分组成：1. 触点：交流接触器的关键部件，负责实现电路的开关和断开。
触点通常由铜合金制成，具有良好的导电性能和耐磨性。
2. 电磁线圈：交流接触器的控制部分，通过电磁力控制触点的闭合和断开。
电磁线圈通常由绝缘包覆的铜线绕成，当通电时会产生磁场，使触点吸合或分离。
3. 磁芯：用于集中磁场，增强电磁力的作用。
磁芯通常由磁性材料制成，如硅钢片。
4. 弹簧：用于保持触点的闭合或断开状态。
弹簧通常由高弹性的材料制成，如弹簧钢。
5. 外壳：用于保护交流接触器的内部结构，防止灰尘、湿气等外界物质的侵入。
外壳通常由绝缘材料制成，如塑料或陶瓷。
二、交流接触器的工作原理交流接触器的工作原理可以分为两个阶段：吸合和分离。
1. 吸合阶段：当交流接触器的电磁线圈通电时，电磁线圈产生磁场，磁场将吸引触点，使触点闭合。
闭合后，触点之间形成电路通路，电流可以通过触点流动，实现电气设备的工作。
在吸合阶段，电磁线圈的电流和磁场的强度是成正比的，即电流越大，磁场越强，吸合力越大。
同时，触点的材料和结构也会影响吸合力的大小。
2. 分离阶段：当交流接触器的电磁线圈断电时，磁场消失，触点由于弹簧的作用力，迅速分离。
分离后，触点之间断开电路通路，电流停止流动，电气设备停止工作。
在分离阶段，弹簧的弹性和触点的质量也会影响分离的速度和效果。
需要注意的是，交流接触器的吸合和分离是一个周期性的过程，随着电磁线圈的通断，交流接触器的触点会不断地闭合和断开，实现电路的开关和断开。
三、交流接触器的应用交流接触器广泛应用于各个领域，主要用于电力系统、工业自动化控制和家用电器等方面。
在电力系统中，交流接触器常用于控制电动机的启停和正反转，实现对电动机的控制和保护。
交流接触器的结构及工作原理
1、接触器的结构
以沟通接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构
电磁机构的组成：由电磁线圈、铁心和衔铁组成。
电磁机构的功能：操作触点的闭合和断开。
2）触点系统
触点是接触器的执行元件，用来接通或断开被掌握电路。
触点系统包括主触点和帮助触点。
◆ 主触点：用在通断电流较大的主电路中。
◆ 帮助触点：用于接通或断开掌握电路，只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
触点系统包括主触点和帮助触点。
◆ 常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；
◆ 常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后全部触点复原）。
3）灭弧系统
容量在10A以上的接触器都有灭弧装置，常采纳纵缝灭弧罩及栅片灭弧装置。
4）反力装置
包括弹簧、传动机构、接线柱及外壳等。
5）支架和底座
用于接触器的固定和安装。
2、接触器的工作原理：
图1 沟通接触器结构示意图
1-动触头2-静触头3-衔铁4-弹簧5-线圈
6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。
为防止铁心振动，需加短路环。
3、接触器的图形及文字符号
图2接触器的图形符号和文字符号。
交流接触器结构与工作原理交流接触器是一种常用的电气控制装置，用于控制电路的开关。
它可以实现对电路的自动控制，广泛应用于工业生产、电力系统、交通运输等领域。
了解交流接触器的结构和工作原理对于电气工程师和相关行业的从业人员非常重要。
本文将详细介绍交流接触器的结构和工作原理。
一、结构交流接触器通常由电磁系统、触点系统、弹簧系统和外壳组成。
1. 电磁系统：交流接触器的电磁系统是其核心部分，用于产生磁场以控制触点的闭合和断开。
电磁系统通常由电磁线圈和铁芯组成。
电磁线圈是由绝缘导线绕制而成，当通电时会产生磁场。
铁芯起到集中磁力线的作用，增强电磁系统的磁力。
2. 触点系统：交流接触器的触点系统用于实现电路的开关功能。
触点通常由主触点和辅助触点组成。
主触点负责承载电流，辅助触点则用于辅助控制电路。
触点采用导电材料制成，通常是银合金或铜合金，具有良好的导电性和耐磨性。
3. 弹簧系统：交流接触器的弹簧系统用于控制触点的闭合和断开。
弹簧通常由弹簧片和弹簧片座组成。
当电磁系统通电时，弹簧片受到电磁力的作用，使触点闭合。
当电磁系统断电时，弹簧片恢复原状，触点断开。
4. 外壳：交流接触器的外壳起到保护内部元件的作用，同时也起到隔离和防护的作用。
外壳通常由绝缘材料制成，能够防止电流外泄和触电事故的发生。
二、工作原理交流接触器的工作原理可以简单概括为：通过电磁系统产生磁场，使触点闭合或断开，从而控制电路的通断。
具体来说，交流接触器的工作过程如下：1. 电磁系统工作：当交流接触器通电时，电磁线圈中的电流激励产生磁场。
磁场作用于铁芯上的吸引片，使其受力并向下移动。
2. 触点闭合：吸引片向下移动时，通过连杆机构将力传递给触点系统。
触点系统受到力的作用，使主触点和辅助触点闭合。
闭合后，电路中的电流可以通过触点流动。
3. 电路通断：当触点闭合后，电路中的电流可以正常通断。
触点的闭合和断开状态由电磁系统的通断控制。
4. 断电状态：当交流接触器断电时，电磁线圈中的电流消失，磁场消失。
交流接触器结构与工作原理交流接触器是一种电气开关装置，主要用于控制电动机、电炉、空调等大功率电器设备的启停和控制。
它通过控制电路中的继电器或者触发器，实现对电器设备的电流的开关控制。
本文将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构1. 接触器外壳：交流接触器的外壳通常由耐热、耐磨损的材料制成，以保护内部电器元件。
2. 触点系统：交流接触器的核心部份是触点系统。
触点系统由固定触点和动触点组成，它们之间通过弹簧连接。
固定触点和动触点通常由铜制成，因为铜具有良好的导电和导热性能。
3. 励磁线圈：交流接触器的励磁线圈是触点系统的驱动力源。
当励磁线圈通电时，会产生磁场，吸引动触点与固定触点接触，闭合电路，使电器设备工作。
4. 辅助触点：交流接触器通常还配备了辅助触点，用于实现额外的控制功能。
辅助触点可以用于信号传递、报警、故障检测等用途。
5. 热继电器：部份交流接触器还配备了热继电器，用于过载保护。
热继电器可以通过检测电流大小来判断是否超过额定值，当电流过大时，热继电器会自动切断电路，以保护电器设备。
二、交流接触器的工作原理交流接触器的工作原理可以简单描述为以下几个步骤：1. 励磁：当控制电路中的继电器或者触发器通电时，励磁线圈会产生磁场。
2. 吸引：励磁线圈产生的磁场会吸引动触点，使其与固定触点接触，闭合电路。
3. 闭合：当动触点与固定触点接触时，电流可以通过触点系统流动，电器设备开始工作。
4. 分离：当控制电路中的继电器或者触发器断电时，励磁线圈住手产生磁场，动触点会分离固定触点，打开电路。
5. 断开：当动触点与固定触点分离时，电流无法通过触点系统流动，电器设备住手工作。
需要注意的是，交流接触器的工作过程中，由于触点的接触和分离会产生火花，因此在接触器的设计中通常会采取一些措施来防止火花的扩散，以减少触点磨损和延长接触器的使用寿命。
总结：交流接触器是一种常用的电气开关装置，通过控制电路中的继电器或者触发器，实现对电器设备的电流的开关控制。
接触器灭弧的基本原理
接触器灭弧的基本原理是通过使用特定的灭弧装置来加速电弧的熄灭，以保护触点不受损害。
具体包括以下几个方面：
1. 电弧产生：当电路断开时，由于电流不能立即中断，会在断开的触点间形成一个高温、高能量密度的电弧。
2. 灭弧装置：接触器通常配备有灭弧装置，这些装置设计用来降低电弧的温度和持续时间。
一个常见的灭弧装置是灭弧罩，它让电弧与固体介质相接触，从而加速电弧的熄灭。
3. 电磁力作用：灭弧罩利用电路断开时产生的电磁力快速拉断电弧，这种快速的动作有助于减少电弧对触点的热损害。
4. 结构设计：灭弧罩的基本构成单元是“缝”，这些结构的设计允许电弧在固体介质中被分割成小段，每段电弧都更容易被熄灭。
5. 物理化学变化：电弧会引起其附近区域的介质发生强烈的物理化学变化，如果电弧不快速熄灭，可能导致触头及触头附近的其他部件损坏。
6. 功率控制：电弧的功率非常高，例如在10kV少油断路器开断20kA的电流时，电弧功率可高达10000kW以上，因此灭弧是非常必要的以防止设备损坏。
综上所述，接触器的灭弧原理是通过特定的结构和技术手段，迅速减弱或切断电弧，以防止由于电弧持续存在而产生的损害。
这些措施对于确保电气系统的安全运行至关重要。
