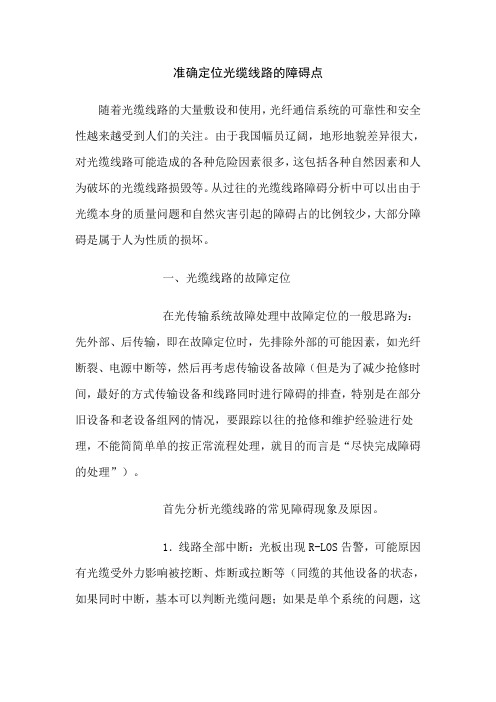

准确定位光缆线路的障碍点随着光缆线路的大量敷设和使用，光纤通信系统的可靠性和安全性越来越受到人们的关注。
由于我国幅员辽阔，地形地貌差异很大，对光缆线路可能造成的各种危险因素很多，这包括各种自然因素和人为破坏的光缆线路损毁等。
从过往的光缆线路障碍分析中可以出由于光缆本身的质量问题和自然灾害引起的障碍占的比例较少，大部分障碍是属于人为性质的损坏。
一、光缆线路的故障定位在光传输系统故障处理中故障定位的一般思路为：先外部、后传输，即在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，然后再考虑传输设备故障（但是为了减少抢修时间，最好的方式传输设备和线路同时进行障碍的排查，特别是在部分旧设备和老设备组网的情况，要跟踪以往的抢修和维护经验进行处理，不能简简单单的按正常流程处理，就目的而言是“尽快完成障碍的处理”）。
首先分析光缆线路的常见障碍现象及原因。
1．线路全部中断：光板出现R-LOS告警，可能原因有光缆受外力影响被挖断、炸断或拉断等（同缆的其他设备的状态，如果同时中断，基本可以判断光缆问题；如果是单个系统的问题，这样设备可能性加大，可能是设备的发光口出现（最容易忽略）的问题或是收光口的问题，或是光缆单芯出现问题）。
2．个别系统通信质量下降：（1）出现误码告警，可能的原因有光缆在敷设和接续过程中造成光纤的损伤使线路衰耗时小时大，活动连接器未到位或者出现轻微污染，或者其它原因造成适配时好时坏；（2）光纤性能下降，其色散和衰耗特性受环境因素影响产生波动；（3）光纤受侧应力作用，全程衰耗增大；（4）光缆接头盒进水；（5）光纤在某些特殊点受压（如收容盘内压纤），（6）光纤跳纤被外力损伤（特别是被老鼠咬伤或是其他人为因素所致）等。
在确定线路障碍后，用OTDR对线路测试，以确定障碍的性质和部位，当遇到自然灾害或外界施工等外力影响造成光缆线路阻断时，查修人员根据测试人员提供的位置，一般比较容易找到。
但有些时候不容易从路由上的异常现象找到障碍地点，这时，必须根据OTDR测出障碍点到测试点的距离，与原始测试资料进行核对，查出障碍点处于个哪个区段，再通过必要的换算后，再精确丈量其间的地面距离，直至找到障碍点的具体位置。

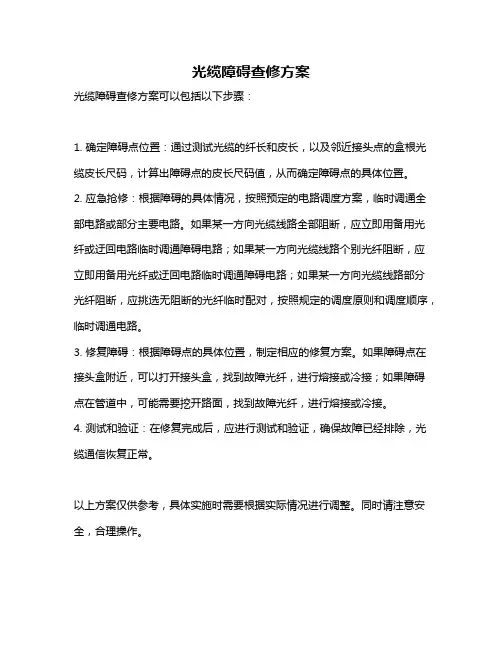

光缆障碍查修方案
光缆障碍查修方案可以包括以下步骤：
1. 确定障碍点位置：通过测试光缆的纤长和皮长，以及邻近接头点的盒根光缆皮长尺码，计算出障碍点的皮长尺码值，从而确定障碍点的具体位置。
2. 应急抢修：根据障碍的具体情况，按照预定的电路调度方案，临时调通全部电路或部分主要电路。
如果某一方向光缆线路全部阻断，应立即用备用光纤或迂回电路临时调通障碍电路；如果某一方向光缆线路个别光纤阻断，应立即用备用光纤或迂回电路临时调通障碍电路；如果某一方向光缆线路部分光纤阻断，应挑选无阻断的光纤临时配对，按照规定的调度原则和调度顺序，临时调通电路。
3. 修复障碍：根据障碍点的具体位置，制定相应的修复方案。
如果障碍点在接头盒附近，可以打开接头盒，找到故障光纤，进行熔接或冷接；如果障碍点在管道中，可能需要挖开路面，找到故障光纤，进行熔接或冷接。
4. 测试和验证：在修复完成后，应进行测试和验证，确保故障已经排除，光缆通信恢复正常。
以上方案仅供参考，具体实施时需要根据实际情况进行调整。
同时请注意安全，合理操作。
准确定位光缆线路的障碍点随着光缆线路的大量敷设和使用，光纤通信系统的可靠性和安全性越来越受到人们的关注。
由于我国幅员辽阔，地形地貌差异很大，对光缆线路可能造成的各种危险因素很多，这包括各种自然因素和人为破坏的光缆线路损毁等。
从过往的光缆线路障碍分析中可以出由于光缆本身的质量问题和自然灾害引起的障碍占的比例较少，大部分障碍是属于人为性质的损坏。
一、光缆线路的故障定位在光传输系统故障处理中故障定位的一般思路为：先外部、后传输，即在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，然后再考虑传输设备故障（但是为了减少抢修时间，最好的方式传输设备和线路同时进行障碍的排查，特别是在部分旧设备和老设备组网的情况，要跟踪以往的抢修和维护经验进行处理，不能简简单单的按正常流程处理，就目的而言是“尽快完成障碍的处理”）。
首先分析光缆线路的常见障碍现象及原因。
1．线路全部中断：光板出现R-LOS告警，可能原因有光缆受外力影响被挖断、炸断或拉断等（同缆的其他设备的状态，如果同时中断，基本可以判断光缆问题；如果是单个系统的问题，这样设备可能性加大，可能是设备的发光口出现（最容易忽略）的问题或是收光口的问题，或是光缆单芯出现问题）。
2．个别系统通信质量下降：（1）出现误码告警，可能的原因有光缆在敷设和接续过程中造成光纤的损伤使线路衰耗时小时大，活动连接器未到位或者出现轻微污染，或者其它原因造成适配时好时坏；（2）光纤性能下降，其色散和衰耗特性受环境因素影响产生波动；（3）光纤受侧应力作用，全程衰耗增大；（4）光缆接头盒进水；（5）光纤在某些特殊点受压（如收容盘内压纤），（6）光纤跳纤被外力损伤（特别是被老鼠咬伤或是其他人为因素所致）等。
在确定线路障碍后，用OTDR对线路测试，以确定障碍的性质和部位，当遇到自然灾害或外界施工等外力影响造成光缆线路阻断时，查修人员根据测试人员提供的位置，一般比较容易找到。
但有些时候不容易从路由上的异常现象找到障碍地点，这时，必须根据OTDR测出障碍点到测试点的距离，与原始测试资料进行核对，查出障碍点处于个哪个区段，再通过必要的换算后，再精确丈量其间的地面距离，直至找到障碍点的具体位置。

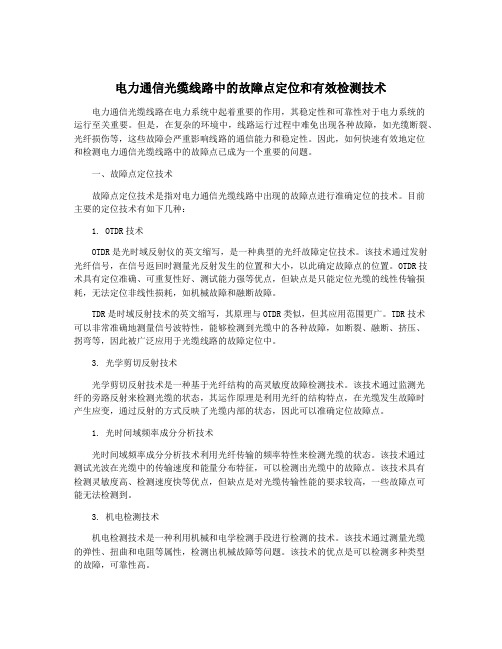

电力通信光缆线路中的故障点定位和有效检测技术电力通信光缆线路在电力系统中起着重要的作用，其稳定性和可靠性对于电力系统的运行至关重要。
但是，在复杂的环境中，线路运行过程中难免出现各种故障，如光缆断裂、光纤损伤等，这些故障会严重影响线路的通信能力和稳定性。
因此，如何快速有效地定位和检测电力通信光缆线路中的故障点已成为一个重要的问题。
一、故障点定位技术故障点定位技术是指对电力通信光缆线路中出现的故障点进行准确定位的技术。
目前主要的定位技术有如下几种：1. OTDR技术OTDR是光时域反射仪的英文缩写，是一种典型的光纤故障定位技术。
该技术通过发射光纤信号，在信号返回时测量光反射发生的位置和大小，以此确定故障点的位置。
OTDR技术具有定位准确、可重复性好、测试能力强等优点，但缺点是只能定位光缆的线性传输损耗，无法定位非线性损耗，如机械故障和融断故障。

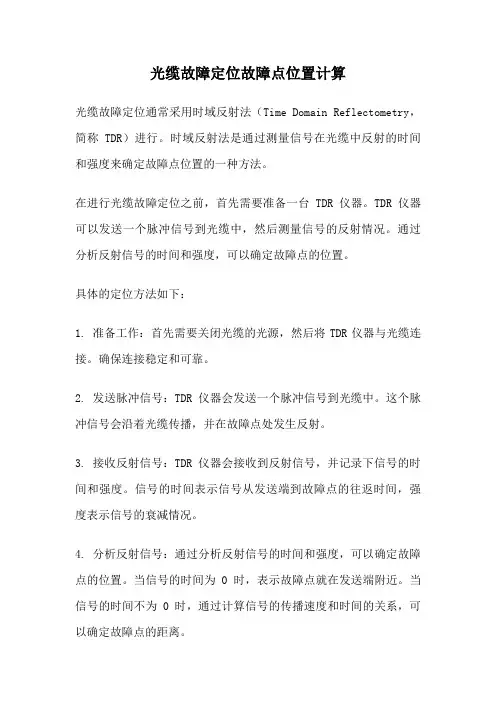

TDR是时域反射技术的英文缩写，其原理与OTDR类似，但其应用范围更广。
TDR技术可以非常准确地测量信号波特性，能够检测到光缆中的各种故障，如断裂、融断、挤压、拐弯等，因此被广泛应用于光缆线路的故障定位中。
3. 光学剪切反射技术光学剪切反射技术是一种基于光纤结构的高灵敏度故障检测技术。
该技术通过监测光纤的旁路反射来检测光缆的状态，其运作原理是利用光纤的结构特点，在光缆发生故障时产生应变，通过反射的方式反映了光缆内部的状态，因此可以准确定位故障点。
1. 光时间域频率成分分析技术光时间域频率成分分析技术利用光纤传输的频率特性来检测光缆的状态。
该技术通过测试光波在光缆中的传输速度和能量分布特征，可以检测出光缆中的故障点。
该技术具有检测灵敏度高、检测速度快等优点，但缺点是对光缆传输性能的要求较高，一些故障点可能无法检测到。
3. 机电检测技术机电检测技术是一种利用机械和电学检测手段进行检测的技术。
该技术通过测量光缆的弹性、扭曲和电阻等属性，检测出机械故障等问题。
该技术的优点是可以检测多种类型的故障，可靠性高。

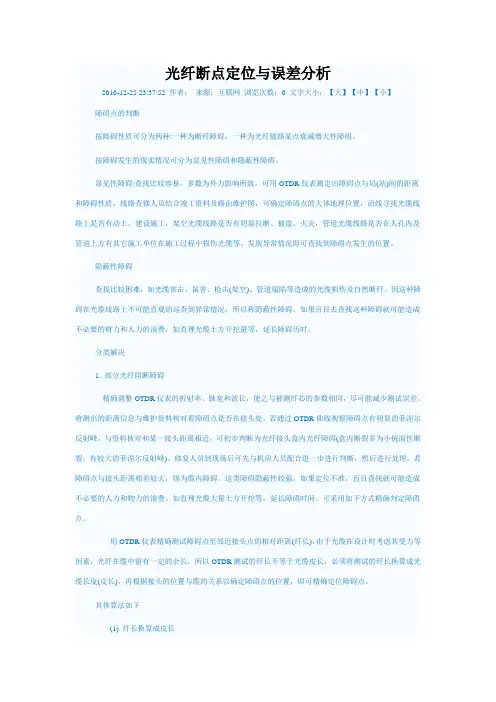

光纤断点定位与误差分析2010-12-25 23:37:52 作者：来源：互联网浏览次数：0 文字大小：【大】【中】【小】障碍点的判断按障碍性质可分为两种:一种为断纤障碍，一种为光纤链路某点衰减增大性障碍。
按障碍发生的现实情况可分为显见性障碍和隐蔽性障碍。
显见性障碍:查找比较容易，多数为外力影响所致。
可用OTDR仪表测定出障碍点与局(站)间的距离和障碍性质，线路查修人员结合竣工资料及路由维护图，可确定障碍点的大体地理位置，沿线寻找光缆线路上是否有动土、建设施工，架空光缆线路是否有明显拉断、被盗、火灾，管道光缆线路是否在人孔内及管道上方有其它施工单位在施工过程中损伤光缆等。
发现异常情况即可查找到障碍点发生的位置。
隐蔽性障碍查找比较困难，如光缆雷击、鼠害、枪击(架空)、管道塌陷等造成的光缆损伤及自然断纤。
因这种障碍在光缆线路上不可能直观的巡查到异常情况，所以称隐蔽性障碍。
如果盲目去查找这种障碍就可能造成不必要的财力和人力的浪费，如直埋光缆土方开挖量等，延长障碍历时。
分类解决1. 部分光纤阻断障碍精确调整OTDR仪表的折射率、脉宽和波长，使之与被测纤芯的参数相同，尽可能减少测试误差。
将测出的距离信息与维护资料核对看障碍点是否在接头处。
若通过OTDR曲线观察障碍点有明显的菲涅尔反射峰，与资料核对和某一接头距离相近，可初步判断为光纤接头盒内光纤障碍(盒内断裂多为小镜面性断裂，有较大的菲涅尔反射峰)。
修复人员到现场后可先与机房人员配合进一步进行判断，然后进行处理。
若障碍点与接头距离相差较大，则为缆内障碍。
这类障碍隐蔽性较强，如果定位不准，盲目查找就可能造成不必要的人力和物力的浪费。
如直埋光缆大量土方开挖等，延长障碍时间。
可采用如下方式精确判定障碍点。
用OTDR仪表精确测试障碍点至邻近接头点的相对距离(纤长)，由于光缆在设计时考虑其受力等因素，光纤在缆中留有一定的余长，所以OTDR测试的纤长不等于光缆皮长，必须将测试的纤长换算成光缆长度(皮长)，再根据接头的位置与缆的关系以确定障碍点的位置，即可精确定位障碍点。

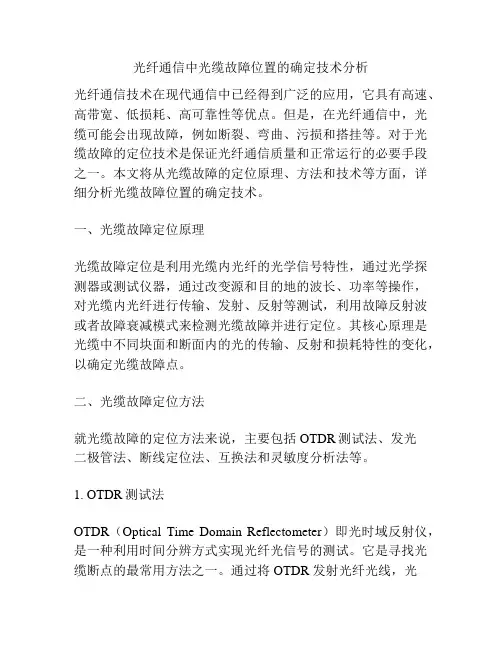

光纤通信中光缆故障位置的确定技术分析光纤通信技术在现代通信中已经得到广泛的应用，它具有高速、高带宽、低损耗、高可靠性等优点。
但是，在光纤通信中，光缆可能会出现故障，例如断裂、弯曲、污损和搭挂等。
对于光缆故障的定位技术是保证光纤通信质量和正常运行的必要手段之一。
本文将从光缆故障的定位原理、方法和技术等方面，详细分析光缆故障位置的确定技术。
一、光缆故障定位原理光缆故障定位是利用光缆内光纤的光学信号特性，通过光学探测器或测试仪器，通过改变源和目的地的波长、功率等操作，对光缆内光纤进行传输、发射、反射等测试，利用故障反射波或者故障衰减模式来检测光缆故障并进行定位。
其核心原理是光缆中不同块面和断面内的光的传输、反射和损耗特性的变化，以确定光缆故障点。
二、光缆故障定位方法就光缆故障的定位方法来说，主要包括OTDR测试法、发光二极管法、断线定位法、互换法和灵敏度分析法等。
1. OTDR测试法OTDR（Optical Time Domain Reflectometer）即光时域反射仪，是一种利用时间分辨方式实现光纤光信号的测试。
它是寻找光缆断点的最常用方法之一。
通过将 OTDR 发射光纤光线，光线入射光缆时一部分光在光缆中沿着光纤继续传输，另一部分光被一个光纤点光源反射回来，经过 OTDR 接收器接收后，用计算机进行处理，便可得到光缆中光信号的传输特性和光路图，并可定位光缆中的断点、衰减和故障情况等。
2. 发光二极管法发光二极管法是一种较为简单直接的检测方法。
其原理是检测光纤中接口或连接处的反射等。
具体实施时，将一个发光二极管沿着光缆中的光纤直接照射，通过另一侧的光纤接收反射光信号，便可测得目标路段的光信号来判断故障发生位置。
3. 断线定位法断线定位法是通过线路两端的电信号检测，定位故障点的一种方法。
当光缆线路中出现断线等现象时，信号传输被中断，此时可以采用绝缘检测仪、电耐压试验仪等设备进行线路的电学测试，通过测量电阻值和其他电学参数，确定导线间的接触情况，从而推算出导线断开的位置。
光缆中断故障定位流程第一步：故障确认当光纤传输线路出现故障时，首先需要确认是否是光缆中断故障，而不是其他原因导致的故障。
可以通过检查光信号是否完全中断来判断，如果光信号断裂，那么很可能是光缆中断故障。
第二步：故障定位在确认是光缆中断故障后，需要进一步定位故障位置。
常用的方法有OTDR测试和光缆纤芯检测。
- OTDR测试是一种利用光时域反射仪（OTDR）测量光缆传输特性的方法。
通过发送脉冲光信号，利用脉冲光信号在光缆中的传播和反射特性，可以确定光缆中的断点位置和断点距离。
根据OTDR测试结果，可以进一步确定故障位置。
- 光缆纤芯检测是一种通过检测光缆纤芯的连通性来定位故障位置的方法。
可以使用光源和光功率计进行测量，通过检测光信号的传输情况，可以确定光缆中的断点位置和断点距离。
第三步：故障修复一旦确定了故障位置，就需要进行故障修复。
修复光缆中断故障的方法主要有两种：光缆接续和光缆更换。
- 光缆接续是指在故障位置两端分别剥去一段光缆外皮，将两端的光纤进行连接。
连接时需要确保光纤的质量和连接的可靠性，可以使用光纤熔接机进行连接。
- 光缆更换是指将故障位置的光缆完全更换掉。
更换光缆时需要注意选择合适的光缆规格，并确保光缆与其他设备的连接正确。
第四步：故障验证在故障修复完成后，需要进行故障验证，确保修复效果符合预期。
可以使用OTDR测试或光功率计进行测量，检查光信号的传输情况和质量。
如果测量结果正常，说明故障已经修复成功。
总结：光缆中断故障的定位流程包括故障确认、故障定位、故障修复和故障验证四个步骤。
通过这个流程，可以快速准确地定位光缆中断故障，并进行有效的修复。
在操作过程中，需要注意使用合适的测试工具和设备，并确保操作的准确性和安全性。
在进行故障修复后，还需要进行故障验证，确保修复效果符合预期。
通过这个流程，可以提高故障定位和修复的效率，保障光纤传输线路的正常运行。

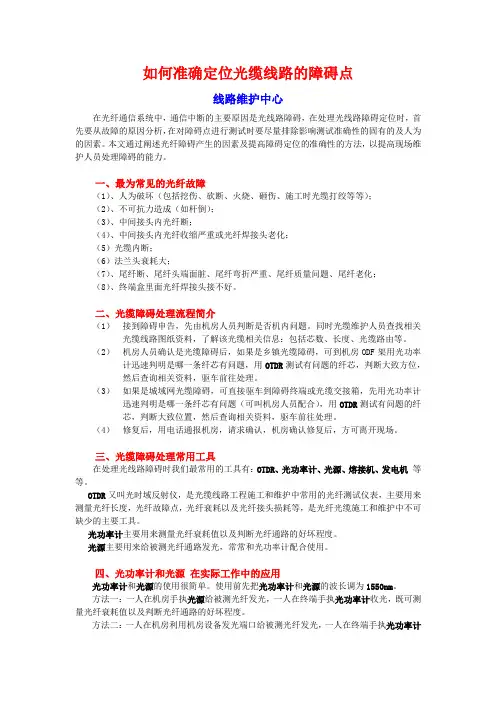

如何准确定位光缆线路的障碍点线路维护中心在光纤通信系统中，通信中断的主要原因是光线路障碍，在处理光线路障碍定位时，首先要从故障的原因分析，在对障碍点进行测试时要尽量排除影响测试准确性的固有的及人为的因素。
本文通过阐述光纤障碍产生的因素及提高障碍定位的准确性的方法，以提高现场维护人员处理障碍的能力。
一、最为常见的光纤故障（1）、人为破坏（包括挖伤、砍断、火烧、砸伤、施工时光缆打绞等等）；（2）、不可抗力造成（如杆倒）；（3）、中间接头内光纤断；（4）、中间接头内光纤收缩严重或光纤焊接头老化；（5）光缆内断；（6）法兰头衰耗大；（7）、尾纤断、尾纤头端面脏、尾纤弯折严重、尾纤质量问题、尾纤老化；（8）、终端盒里面光纤焊接头接不好。
二、光缆障碍处理流程简介（1）接到障碍申告，先由机房人员判断是否机内问题。
同时光缆维护人员查找相关光缆线路图纸资料，了解该光缆相关信息：包括芯数、长度、光缆路由等。
（2）机房人员确认是光缆障碍后，如果是乡镇光缆障碍，可到机房ODF架用光功率计迅速判明是哪一条纤芯有问题，用OTDR测试有问题的纤芯，判断大致方位，然后查询相关资料，驱车前往处理。
（3）如果是城域网光缆障碍，可直接驱车到障碍终端或光缆交接箱，先用光功率计迅速判明是哪一条纤芯有问题（可叫机房人员配合），用OTDR测试有问题的纤芯，判断大致位置，然后查询相关资料，驱车前往处理。
（4）修复后，用电话通报机房，请求确认，机房确认修复后，方可离开现场。
三、光缆障碍处理常用工具在处理光线路障碍时我们最常用的工具有：OTDR、光功率计、光源、熔接机、发电机等等。
OTDR又叫光时域反射仪，是光缆线路工程施工和维护中常用的光纤测试仪表，主要用来测量光纤长度，光纤故障点，光纤衰耗以及光纤接头损耗等，是光纤光缆施工和维护中不可缺少的主要工具。
光功率计主要用来测量光纤衰耗值以及判断光纤通路的好坏程度。
光源主要用来给被测光纤通路发光，常常和光功率计配合使用。

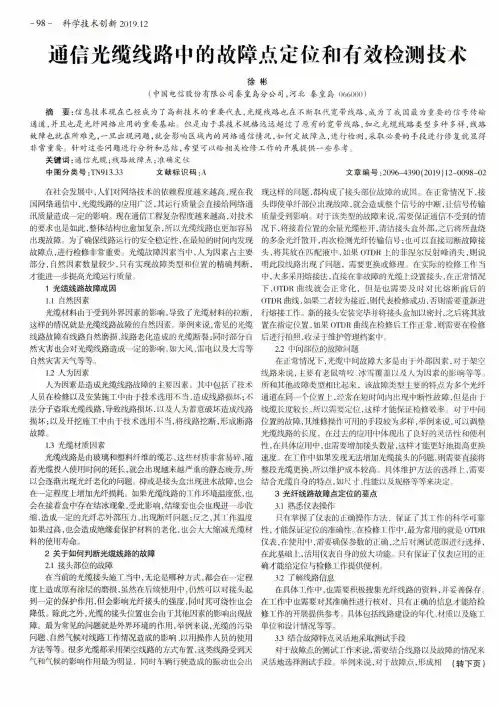

-98-科学技术创新2019.12通信光缆线路中的故障点定位和有效检测技术徐彬（中国电信股份有限公司秦皇岛分公司，河北秦皇岛（）66000）摘要:信息技术现在已经成为了高新技术的重要代表，光缆线路也在不断取代宽带线路，成为了我国最为重要的信号传输通道，并且也是光纤网络应用的重要基础。
但是由于其技术规格远远超过了原有的宽带线路，加之光缆线路类型多种多样，线路故障也就在所难免，一旦出现问题，就会影响区域内的网络通信情况，如何定故障点，进行检测，采取必要的手段进行修复就显得非常重要。
针对这些问题进行分析和总结，希望可以给相关检修工作的开展提供一些参考。
关键词：通信光缆;线路故障点；准确定位中图分类号:TN913.33文献标识码：A文章编号=2096-4390（2019）12-0098-02在社会发展中，人们对网络技术的依赖程度越来越高,现在我国网络通信中,光缆线路的应用广泛,其运行质量会直接给网络通讯质量造成一定的影响。
现在通信工程复杂程度越来越高,对技术的要求也是如此,整体结构也愈加复杂，所以光缆线路也更加容易出现故障。
为了确保线路运行的安全稳定性,在最短的时间内发现故障点，进行检修非常重要。
光缆故障因素当中，人为因素占主要部分，自然因素数量较少，只有实现故障类型和位置的精确判断,才能进一步提高光缆运行质量。
1光缆线路故障成因1.1自然因素光缆材料由于受到外界因素的影响，导致了光缆材料的拉断,这样的情况就是光缆线路故障的自然因素。
举例来说，常见的光缆线路故障有线路自然磨损、线路老化造成的光缆断裂;同时部分自然灾害也会对光缆线路造成一定的影响,如大风、雷电以及大雪等自然灾害天气等等。
1.2人为因素人为因素是造成光缆线路故障的主要因素，其中包括了技术人员在检修以及安装施工中由于技术选用不当,造成线路损坏;不法分子盗取光缆线路，导致线路损坏,以及人为蓄意破坏造成线路损坏;以及开挖施工中由于技术选用不当，将线路挖断，形成断路故障。
