准确定位光缆线路的障碍点随着光缆线路的大量敷设和使用，光纤通信系统的可靠性和安全性越来越受到人们的关注。
由于我国幅员辽阔，地形地貌差异很大，对光缆线路可能造成的各种危险因素很多，这包括各种自然因素和人为破坏的光缆线路损毁等。
从过往的光缆线路障碍分析中可以出由于光缆本身的质量问题和自然灾害引起的障碍占的比例较少，大部分障碍是属于人为性质的损坏。
一、光缆线路的故障定位在光传输系统故障处理中故障定位的一般思路为：先外部、后传输，即在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，然后再考虑传输设备故障（但是为了减少抢修时间，最好的方式传输设备和线路同时进行障碍的排查，特别是在部分旧设备和老设备组网的情况，要跟踪以往的抢修和维护经验进行处理，不能简简单单的按正常流程处理，就目的而言是“尽快完成障碍的处理”）。
首先分析光缆线路的常见障碍现象及原因。
1．线路全部中断：光板出现R-LOS告警，可能原因有光缆受外力影响被挖断、炸断或拉断等（同缆的其他设备的状态，如果同时中断，基本可以判断光缆问题；如果是单个系统的问题，这样设备可能性加大，可能是设备的发光口出现（最容易忽略）的问题或是收光口的问题，或是光缆单芯出现问题）。
2．个别系统通信质量下降：（1）出现误码告警，可能的原因有光缆在敷设和接续过程中造成光纤的损伤使线路衰耗时小时大，活动连接器未到位或者出现轻微污染，或者其它原因造成适配时好时坏；（2）光纤性能下降，其色散和衰耗特性受环境因素影响产生波动；（3）光纤受侧应力作用，全程衰耗增大；（4）光缆接头盒进水；（5）光纤在某些特殊点受压（如收容盘内压纤），（6）光纤跳纤被外力损伤（特别是被老鼠咬伤或是其他人为因素所致）等。
在确定线路障碍后，用OTDR对线路测试，以确定障碍的性质和部位，当遇到自然灾害或外界施工等外力影响造成光缆线路阻断时，查修人员根据测试人员提供的位置，一般比较容易找到。
但有些时候不容易从路由上的异常现象找到障碍地点，这时，必须根据OTDR测出障碍点到测试点的距离，与原始测试资料进行核对，查出障碍点处于个哪个区段，再通过必要的换算后，再精确丈量其间的地面距离，直至找到障碍点的具体位置。
光纤通信网络中的故障排除技巧光纤通信网络是现代通信系统中广泛应用的一种高速传输技术。
然而，由于各种原因，光纤通信网络中的故障可能会发生。
及时进行故障排除是保持网络正常运行的关键。
本文将介绍光纤通信网络中常见的故障以及如何使用一些技巧来解决它们。
第一种常见的故障是光纤连接问题。
光纤连接不良可能导致网络中断或信号质量下降。
当遇到连接问题时，首先要检查连接头是否正确插入，并确保连接端口干净和无尘。
使用光学功率计等测试仪器来检查连接的光强是否在正常范围内，并与设备规格相匹配。
第二种常见的故障是光纤的断裂或切割。
这通常是由意外损坏或错误的安装引起的。
当出现光纤断裂时，可以通过视觉检查或使用光缆追踪仪来确定断裂点。
一旦确定了断裂点，可以通过更换损坏的光纤或使用光纤接头来修复连接。
第三种常见的故障是光纤的弯曲或折断。
光纤弯曲过度可能会导致信号强度下降或完全中断。
在安装光纤时，应避免过度弯曲，或者使用特殊的弯曲保护套管来保护光纤。
如果发现光纤存在弯曲或折断问题，应及时更换光纤以保证信号传输的完整性。
第四种常见的故障是光纤的腐蚀或污染。
长时间暴露在潮湿环境或灰尘密集的地方可能会导致光纤表面的腐蚀或污染。
这将导致信号质量下降或完全中断。
当遇到这种问题时，可以使用柔软的纤维清洁棒或清洁剂来清洁光纤表面。
同时，确保光纤连接头周围的环境干净，并采取措施来防止腐蚀或污染问题的再次发生。
第五种常见的故障是光纤设备故障。
光纤通信网络中的路由器、交换机等设备也可能出现故障，导致网络中断或信号传输错误。
当遇到设备故障时，应首先检查设备的供电情况，并确保设备是否正常运行。
如果设备故障无法修复，可能需要更换或维修设备。
除了以上提到的常见故障，光纤通信网络中还可能遇到其他问题，例如线路干扰、信号衰减等。
对于这些问题，可以利用光纤网络分析仪或频谱分析仪等专业工具来进行排除。
通过分析信号质量和干扰源，可以找到引起问题的根本原因，并采取针对性的措施进行修复。
光传输系统故障判定及维护注意事项一、光传输系统故障判定1.利用光功率检测仪器进行光功率测试，检查光信号强度是否达到要求。
正常光信号强度应在设备规定的范围内。
2.使用光通讯分析仪来检查光纤传输链路的透过损耗。
如果透过损耗超过规定范围，需要查明原因并采取相应措施。
3.检查光信号质量参数，如误码率（BER）和帧误码率（FER），确保其在允许范围内。
4.进行光纤断点测试，特别是在光纤连接点附近，确认是否存在断点或连接不良。
5.检查光缆接插件质量，确保接插件的质量符合规定标准。
1.定期检查和清洁光纤连接器。
在连接器上积累的灰尘或油脂会导致光信号质量下降，定期清洁光纤连接器有助于维持光传输的良好状态。
2.定期检查和清理光纤收发模块。
光纤收发模块是光信号的接收和发射的关键组件，需定期检查和清理，确保其正常工作。
3.定期进行光功率检测和调整。
光功率偏离规定范围会影响光信号的传输质量，因此需要定期进行光功率检测和调整。
4.定期检查光纤传输链路的透过损耗，并及时解决问题。
透过损耗过高可能是由于光纤损坏或连接不良引起的，需要及时修复。
5.定期监测光信号质量参数，如误码率和帧误码率。
如果质量参数超过预设范围，需要进行相应的维修和调整。
6.注意光纤连接的牢固性。
光纤连接松动可能导致连接不良，影响光信号传输质量，因此需要注意光纤连接的牢固性。
7.定期备份光传输系统的配置和数据。
定期备份重要的配置和数据是防止系统故障和数据丢失的重要措施。
8.注意环境温度的变化。
过高或过低的温度都会对光纤传输系统的正常工作产生影响，需要注意环境温度的变化并进行相应的调整。
总结：光传输系统故障判定及维护对于保证系统的正常运行至关重要。
在故障判定方面，需要通过光功率测试、透过损耗测试、光信号质量参数测试和光纤断点测试等手段确认故障点；在维护方面，需要定期清洁光纤连接器和光纤收发模块、调整光功率、检查透过损耗、监测质量参数、注意连接牢固性、定期备份配置和数据，以及关注环境温度变化。

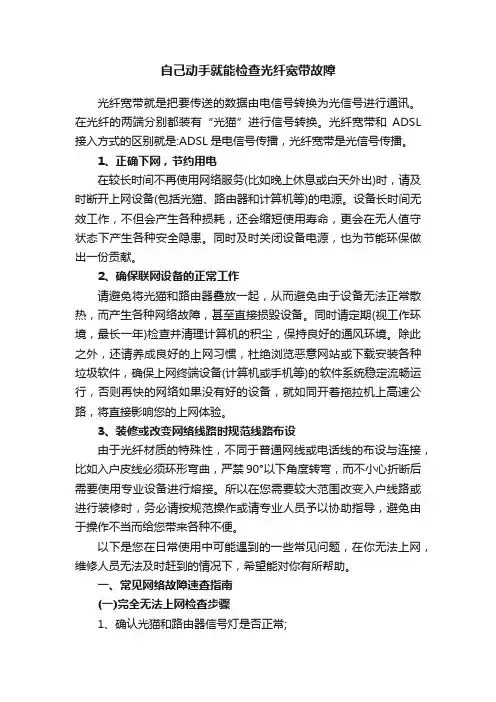

自己动手就能检查光纤宽带故障光纤宽带就是把要传送的数据由电信号转换为光信号进行通讯。
在光纤的两端分别都装有“光猫”进行信号转换。
光纤宽带和ADSL 接入方式的区别就是:ADSL是电信号传播，光纤宽带是光信号传播。
1、正确下网，节约用电在较长时间不再使用网络服务(比如晚上休息或白天外出)时，请及时断开上网设备(包括光猫、路由器和计算机等)的电源。
设备长时间无效工作，不但会产生各种损耗，还会缩短使用寿命，更会在无人值守状态下产生各种安全隐患。
同时及时关闭设备电源，也为节能环保做出一份贡献。
2、确保联网设备的正常工作请避免将光猫和路由器叠放一起，从而避免由于设备无法正常散热，而产生各种网络故障，甚至直接损毁设备。
同时请定期(视工作环境，最长一年)检查并清理计算机的积尘，保持良好的通风环境。
除此之外，还请养成良好的上网习惯，杜绝浏览恶意网站或下载安装各种垃圾软件，确保上网终端设备(计算机或手机等)的软件系统稳定流畅运行，否则再快的网络如果没有好的设备，就如同开着拖拉机上高速公路，将直接影响您的上网体验。
3、装修或改变网络线路时规范线路布设由于光纤材质的特殊性，不同于普通网线或电话线的布设与连接，比如入户皮线必须环形弯曲，严禁90°以下角度转弯，而不小心折断后需要使用专业设备进行熔接。
所以在您需要较大范围改变入户线路或进行装修时，务必请按规范操作或请专业人员予以协助指导，避免由于操作不当而给您带来各种不便。
以下是您在日常使用中可能遇到的一些常见问题，在你无法上网，维修人员无法及时赶到的情况下，希望能对你有所帮助。
一、常见网络故障速查指南(一)完全无法上网检查步骤1、确认光猫和路由器信号灯是否正常;(1)检查光猫信号灯是否正常?正常如下图所示;其中电源(Power)和网络G(PON)应长亮，网口(LAN)有数据传送时快速闪烁，否则长亮。
多网口光猫(如下图)则为网口1(LAN1)长亮或快速闪烁;如果光信号(LOS)闪红光，或网络G(PON)不亮或闪烁，则网络线路出现故障，请直接联系所在片区的我公司装维人员;如果网口(LAN)或多网口光猫的网口1(LAN1)不亮，则请检查插在其上的网线两头是否松动或损坏?最好拔下重插。

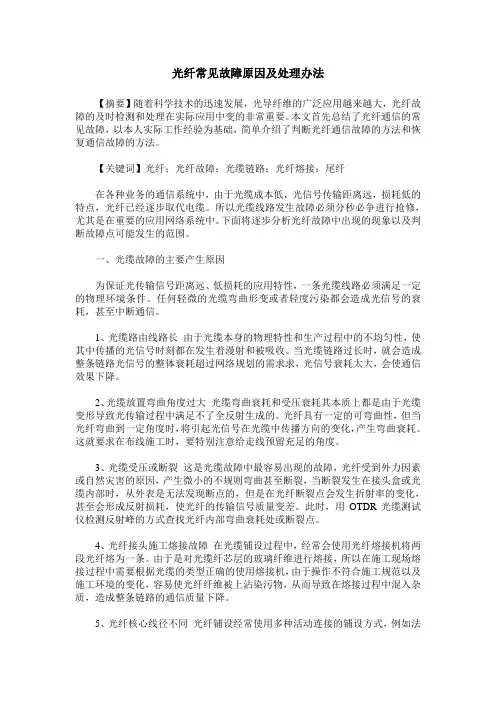

光纤常见故障原因及处理办法【摘要】随着科学技术的迅速发展，光导纤维的广泛应用越来越大，光纤故障的及时检测和处理在实际应用中变的非常重要。
本文首先总结了光纤通信的常见故障，以本人实际工作经验为基础，简单介绍了判断光纤通信故障的方法和恢复通信故障的方法。
【关键词】光纤；光纤故障；光缆链路；光纤熔接；尾纤在各种业务的通信系统中，由于光缆成本低，光信号传输距离远，损耗低的特点，光纤已经逐步取代电缆。
所以光缆线路发生故障必须分秒必争进行抢修，尤其是在重要的应用网络系统中。
下面将逐步分析光纤故障中出现的现象以及判断故障点可能发生的范围。
一、光缆故障的主要产生原因为保证光传输信号距离远、低损耗的应用特性，一条光缆线路必须满足一定的物理环境条件。
任何轻微的光缆弯曲形变或者轻度污染都会造成光信号的衰耗，甚至中断通信。
1、光缆路由线路长由于光缆本身的物理特性和生产过程中的不均匀性，使其中传播的光信号时刻都在发生着漫射和被吸收。
当光缆链路过长时，就会造成整条链路光信号的整体衰耗超过网络规划的需求求，光信号衰耗太大，会使通信效果下降。
2、光缆放置弯曲角度过大光缆弯曲衰耗和受压衰耗其本质上都是由于光缆变形导致光传输过程中满足不了全反射生成的。
光纤具有一定的可弯曲性，但当光纤弯曲到一定角度时，将引起光信号在光缆中传播方向的变化，产生弯曲衰耗。
这就要求在布线施工时，要特别注意给走线预留充足的角度。
3、光缆受压或断裂这是光缆故障中最容易出现的故障，光纤受到外力因素或自然灾害的原因，产生微小的不规则弯曲甚至断裂，当断裂发生在接头盒或光缆内部时，从外表是无法发现断点的，但是在光纤断裂点会发生折射率的变化，甚至会形成反射损耗，使光纤的传输信号质量变差。
此时，用OTDR光缆测试仪检测反射峰的方式查找光纤内部弯曲衰耗处或断裂点。
4、光纤接头施工熔接故障在光缆铺设过程中，经常会使用光纤熔接机将两段光纤熔为一条。
由于是对光缆纤芯层的玻璃纤维进行熔接，所以在施工现场熔接过程中需要根据光缆的类型正确的使用熔接机，由于操作不符合施工规范以及施工环境的变化，容易使光纤纤维被上沾染污物，从而导致在熔接过程中混入杂质，造成整条链路的通信质量下降。
光缆线路故障判断方法在现代社会，光缆线路故障是一种常见的网络问题，会严重影响我们的工作、学习和生活。
如果能够快速准确地判断光缆线路故障，将会大大提高我们的处理效率和解决问题的能力。
下面，我将为大家介绍一些光缆线路故障判断的方法，希望能够对大家有所帮助。
首先，我们可以通过观察光缆线路是否有可见的物理损坏来判断故障的原因。
通常情况下，光缆线路出现折断、剥离、弯曲等现象，会导致信号传输出现问题。
因此，当发现光缆线路有物理损坏时，我们应该及时处理，并进行相应的维修或更换工作。
除了物理损坏，我们还可以通过光缆线路的光功率情况来判断故障原因。
光缆线路传输信号的主要方式是光信号，我们可以通过专业的光功率仪来测试光缆线路的光功率值。
如果光功率值过低或过高，表明光缆线路存在信号衰减或过载的问题，需要及时排查故障原因，并进行相应的调整或修复。
此外，我们也可以通过测试光缆线路的信噪比来判断故障原因。
信噪比是指信号与噪声的比例，是衡量信号质量的重要指标。
通过专业的光信号测试仪，我们可以测量光缆线路上的信号功率和噪声功率，从而计算出信噪比。
如果信噪比过低，说明光缆线路存在信号受干扰或失真的问题，需要进行相应的消除干扰或修复工作。
除了以上几种方法，我们还可以借助光缆线路测试仪进行时域反射衰减（OTDR）测试。
OTDR测试主要用于检测光纤线路中故障点的位置和损耗情况。
通过发送光脉冲信号，我们可以观察到光信号的回波情况，并根据时间和光功率的关系，确定故障点的位置和程度。
这种测试方法可以提供直观、可靠的故障判断结果，是常用的光缆线路故障判断方法之一。
综上所述，对于光缆线路故障的判断，我们可以通过观察物理损坏、测试光功率、测量信噪比和进行OTDR测试等多种方法来进行。
在实际应用中，我们应根据具体情况选择合适的方法，并结合专业知识和经验进行综合判断。
只有不断提升我们的判断能力和解决问题的技能，才能更好地应对光缆线路故障带来的挑战，保障网络正常运行。
光纤网络模块故障分析光纤网络模块是一种重要的通信设备，用于实现高速、大带宽的光纤传输。
由于各种原因，光纤网络模块可能会出现故障，导致网络连接中断或数据传输异常。
本文将对光纤网络模块故障的原因进行分析，并提供相应的解决办法。
光模块故障的原因可以分为硬件故障和软件故障两类。
硬件故障可能包括以下几个方面：1.光纤插头问题：光纤插头的接触不良、连接松动或者损坏都会导致光信号无法正常传输。
解决办法是检查光纤插头是否正常连接，并尽可能替换坏掉的插头。
2.光纤线路故障：光纤线路受到撞击、挤压等外力作用，或者受到过高温度、潮湿等环境因素的影响，都可能导致线路断裂或传输损耗增加。
解决办法是检查光纤线路是否受到外力作用，并采取相应的防护措施。
3.光模块老化：光模块使用时间过长，或者受到外部环境的不良影响，可能导致其电子元器件老化，性能下降。
解决办法是定期检查光模块的工作状态，及时更换老化的元器件。
1.驱动程序问题：光模块使用的驱动程序出现问题，或者驱动程序与网络设备不兼容，都可能导致光模块无法正常工作。
解决办法是检查驱动程序的版本是否正确，尝试更新驱动程序或使用兼容性更好的驱动程序。
2.配置问题：光模块的配置错误，如参数设置不准确、配置文件损坏等，都可能导致光模块无法正常连接网络。
解决办法是检查光模块的配置信息，并根据需要进行调整或重置。
3.设备兼容性问题：光模块与网络设备之间存在兼容性问题，可能导致信号传输失败或传输速率降低。
解决办法是检查光模块与网络设备的兼容性，尽可能使用相同厂商的设备或经过兼容性测试的设备。
在进行光纤网络模块故障分析时，我们可以采用以下的步骤：1.确认故障现象：根据用户的反馈或仪器的测试结果，确定故障的具体表现，如无法连接网络、传输速率降低等。
2.排除硬件故障：检查光纤插头、线路以及光模块的工作状态，是否存在接触不良、断线等问题。
3.排除软件故障：检查驱动程序、配置信息以及设备兼容性等，是否存在设置不正确、文件损坏等问题。
光纤传输系统中的常见故障与排除方法光纤传输系统在现代通信中起着关键作用，它能够实现高速、远距离、稳定的数据传输。
然而，由于各种原因，光纤传输系统中可能会出现一些故障，影响通信质量和稳定性。
本文将围绕光纤传输系统中的常见故障展开讨论，并提供排除方法。
1. 光纤连接问题光纤连接是光纤传输系统中常见的故障之一。
连接问题可能导致光信号传输受阻或完全中断。
常见的连接问题包括连接松动、连接不良或连接断裂。
解决这些问题的方法包括检查连接是否牢固、重新连接光纤、使用优质的连接器和光纤。
2. 光纤损坏光纤传输系统中的光纤本身可能会出现损坏，这将导致信号传输的问题。
光纤损坏的原因可能包括弯曲过度、拉扯过度或机械损伤。
识别光纤损坏的方法之一是检查纤芯是否有裂缝、划痕或断裂。
排除光纤损坏的方法包括更换损坏的光纤，并确保正确手动处理和存储光纤，避免过度拉扯或弯曲。
3. 光源问题光源是光纤传输系统中的重要组成部分，它通常是通过激光二极管或半导体激光器提供的。
光源问题可能导致光功率不足或信号失真。
要解决光源问题，可以检查光源是否正常工作、光功率是否达到要求、光源是否需要更换或重新对准。
4. 光纤耦合问题光纤耦合是光纤传输系统中的另一个常见故障。
它主要是指光纤与光器件之间的连接问题。
这可能导致损耗、插入损失增加或反射增加。
解决光纤耦合问题的方法包括重新对准连接、检查连接和接触表面是否干净，并确保垂直和平行度的正确对齐。
5. 光纤衰减光纤传输时可能会出现衰减，这会导致信号弱化或失真。
光纤衰减的原因可能是纤芯材料质量差或光纤过长。
排除光纤衰减的方法包括使用优质的光纤，确保光纤长度在规定范围内，以及定期检查和清洁连接点。
6. 光纤温度效应温度变化可能导致光纤传输系统中的光信号受到影响。
高温会导致光纤膨胀，而低温则会导致光纤收缩。
这些变化可能导致光纤损坏或连接不良。
解决光纤温度效应的方法包括在设计时考虑温度变化因素，使用具有较低热胀冷缩系数的光纤，并确保光纤及其连接点处于稳定的温度环境中。
光猫光纤宽带故障排查方法在日常上网过程中出现的故障，很大一部分是由于线路和光猫故障引起，现简单介绍一下，如何处理这些故障。
现象一：不能上网（网络中断）故障排查：1、确认您的光猫信号灯是否正常：①电源信号灯——常亮表示电源正常（不亮表示无电源输入，请检查是否通电）②光信号灯——不亮表示光信号正常（亮红灯表示无光信号输入）③网络G灯（PON灯）——常亮表示网络正常（不亮或者闪亮表示数据有问题）④网口灯——常亮或闪亮均表示正常（不亮表示网线异常，可插拔光猫的网线及路由器网线或者电脑主机后面的网线）2、是否安装家用路由器：有：去掉路由器，电脑直连光猫拨号，如果能上网则说明是路由器问题，可参见下文的家用路由器常见故障处理方法进行处理。
无：重启光猫，直连电脑拨号，根据错误代码进行故障处理。
3、连接失败错误代码及解决方法：连接失败，出现错误代码691、619、629、676。
原因分析：账号或密码错误、宽带到期、绑定宽带的手机已欠费。
自查建议：①上网账号或密码错误：重新输入上网账号和密码。
如果忘记可以打客服电话进行密码重置。
②宽带到期或手机欠费的：请到营业厅办理续费后，将光猫、机顶盒关机断电10分钟后重新开启。
连接失败，出现错误代码678（XP）、651(WIN7及以上)。
原因分析：线路故障、光缆故障、数据问题、光猫故障等。
自查建议：①插拔网线重启光猫：插拔光猫和电脑连接的网线（光猫默认接口为LAN1）②查看光猫指示灯状态：稍等50秒，请查看光猫指示灯状态，如果指示灯异常，您可以拨打光猫设备上装维人员电话，我们将派专业人员为您上门维修。
③宽带连接测试：如果指示灯正常，请宽带连接测试（有路由器请撤除）。
出现其他代码请返回查看其他处理方式。
④查看本地连接状态：查看本地连接状态是否为已连接，可尝试右键“停用”再“启用”本地连接，若仍未恢复，请拨打报障电话。
连接失败，出现错误代码769。
原因分析：本地连接被禁用、网卡驱动、硬件故障。

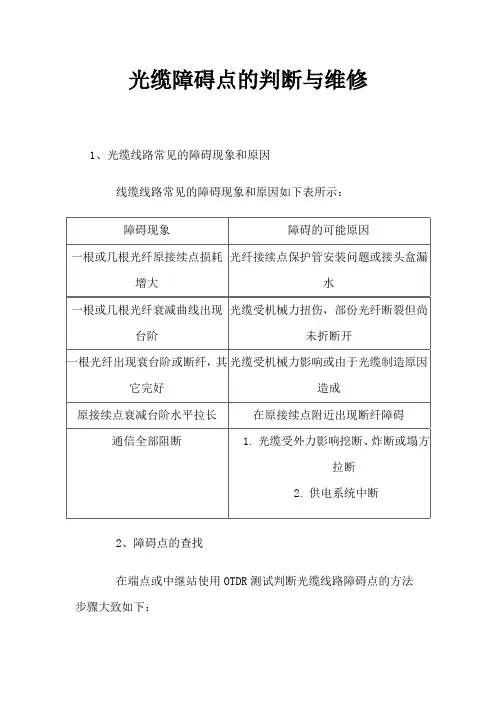

光缆障碍点的判断与维修1、光缆线路常见的障碍现象和原因线缆线路常见的障碍现象和原因如下表所示：2、障碍点的查找在端点或中继站使用OTDR测试判断光缆线路障碍点的方法步骤大致如下：1）用OTDR测试出障碍点到测试端的大至距离。
2）当遇自然灾害或外界施工等外力影响造成光缆阻断时，查找人员根据机务人员提供的障碍地点。
如非上述情况，则巡查人员就不容易从路面异样找到障碍地点。
此时，就必须按照OTDR测出的障碍点到测试端的距离，同原始测试资料进行核对，查出障碍点大概是处于哪个标石（或哪两个接头）之间，通过必要的换算后，再精确丈量其间地面长度，便可断定障碍的具体位置。
3）倘若断纤是由于光缆结构缺陷或光纤老化所致，用OTDR难以精确测出其断点，只能测出障碍段落，则应换用一段光缆。
3）障碍的修复光缆线路发生障碍，必须分秒必争，临时调通电路或布放应急光缆临时抢通电路，并应尽快组织力量进行修复。
1、应急抢修1）某一方向光缆线路全部阻断按预定的电路调度方案，立即临时调通全部电路或部份主要电路。
2）某一方向光缆线路个别光纤阻断光纤中如有备用光纤，或另有迂回电路，立即用备用光纤或迂回电路临时调通障碍电路；光缆中如有备用光纤，无迂回电路，则按规定的调度原则处理，保证重要电路畅通，暂停次要电路。
3）某一方向光缆线路部分光纤阻断光缆中如有备光纤，除用备用光纤临时调通电路外，可挑选无阻断的光纤临时配对，按照规定的调度原则和调度顺序，临时调通电路，倘若临时配对的光纤还是不够用，而无迂回电路，则暂停次要电路。
注意事项：1、以上光纤的临时调度，必须由机线双方共同商议调度方案报告上级主管部门批准后，在双方密切配合下完成。
2、按原线序配对的光纤，只要由两端机务站按系统调度，倒换电路即可；光纤临时配对使用的，则应在障碍点两侧中继站内光分配架（或终端盒）的连接器上进行调接。
3、如果主用光纤接有光衰耗器，而备用光纤未预接衰耗器，则在调用备用光纤时，也应接上相应的光衰耗器。
光纤排查维修方案背景随着信息化和科技进步的不断发展，光纤通信技术已经成为人们生活中不可或缺的一份子。
在大量的光纤应用中，由于其本身的易脆性，常常会出现故障现象。
因此，一旦出现光纤通信故障，及时排查和维修就变得至关重要。
排查步骤当光纤通信出现故障时，需要逐步排查故障所在，以下为排查步骤：1.检查光纤连接器是否稳定。
如果连接器未完全插入或插入不牢，很可能引起通信中断或通信质量降低。
2.检查光缆接头是否松动或损坏。
如果接头损坏或松动，将会导致光强度或信号丢失，导致通信质量降低。
3.检查光模块是否正常。
如果光模块故障或烧坏，将会导致通信质量降低或完全中断。
4.检查光纤连线是否正常。
如果光纤连接线损坏，会导致光纤通信中断。
维修方案当排除光纤故障所在后，需根据具体情况制定维修方案：1.更换连接器。
如发现光纤连接器问题，需用新的连接器进行更换和修复。
2.更换光缆接头。
如发现光缆接头损坏或松动，需用新接头来更换。
3.更换光模块。
如发现光模块故障或烧坏，需更换光模块并重新调试。
4.更换光纤。
如发现光纤连接线损坏，需更换损坏的光纤。
预防措施为了避免光纤通信故障的发生，以下是几个预防措施：1.确保光纤连接器插入正确并保持稳定。
2.定期检查光缆接头和光模块的状态，如有问题及时更换。
3.定期检查光纤接线，确保光纤连接线正常。
4.在施工和操作中加强对光纤的保护。
总结光纤通信因其高速、高带宽和远距离传输等优点，已经成为现代人们不可或缺的通信方式。
但是，由于其易失效性，其排查和维修工作依然是重中之重。
因此，在日常工作中，必须严格按照排查步骤进行排查，确保通信的正常运行；同时，必须加强对光纤预防保护工作，以确保光纤通信网络的安全和稳定运行。
光纤通信故障查找及排除方法探讨摘要：本文主要光纤通信的常见故障进行分析，并对光纤通信故障的查找方法和故障排除方法进行了探讨，以供同仁参考。
关键词：光纤通信；常见故障；查找方法；排除方法一、前言近年来，在通信系统中光纤已经大面积替代了铜线，光纤通信故障的及时排除和故障的恢复在实际应用中变得尤为重要，特别是在实时性要求高的系统中。
本文主要光纤通信的常见故障进行分析，并对光纤通信故障的查找方法和故障排除方法进行了探讨，以供同仁参考。
二、光纤通信的常见故障分析（1）光纤中光信号丢失的几个主要原因：①传输功率不足（激光器）；②光纤传输距离过长无中继或中继少可能造成信号丢失；③连接器受损可能造成信号丢失；④光纤接头和连接器故障可能造成信号丢失；⑤使用过多的光纤接头和连接器可能造成信号丢失；⑥光纤配线盘或熔接盘连接处故障；⑦光纤断裂通常是由于外力物理挤压、过度弯折、大力拉伸。
（2）造成光纤通信故障的主要原因：通常而言，如果连接正确、设备收发正常，而通信不能正常，那么很可能是光纤断裂。
但如果通信时断时续，可能有以下原因：①结合处制作水平低劣或结合次数过多造成光纤衰减严重（通常衰减37dB传输损耗是接受方的接受门限值）；②由于灰尘、指纹、擦伤、湿度及插拔连接器次数过多等因素损伤了连接器；③传输输出功率过低；④主副电源不协调；⑤线路中有死结受温度热胀冷缩影响。
三、光纤通信障碍查找方法光纤通信的障碍查找是光纤线路维护中的一项重要工作。
光时域反射仪（OTDR）是判断光纤线路障碍的主要仪表，它是根据瑞利散射的原理工作的，通过采集后向散射信号曲线来分析各点的情况。
菲涅尔反射是瑞利散射的特征，它是在光纤的折射率突变时出现的特殊反射峰，通过菲涅尔反射峰的高低、位置可准确定位光纤障碍点。
当然，测试时应将仪表的折射率调到与光纤的折射率一致，以免出现故障点的偏差。
用OTDR精确测试障碍点与邻近接头点的相对距离（纤长），将测试的纤长换算成光纤长度（皮长），再将光纤皮长换算成障碍点的皮长尺码，即可精确定位障碍点位置。
光纤常见故障怎么排查在安装光钎的过程中，如果光纤网络出现故障该如何解决?下面是YJBYS店铺为大家分享排查光纤网络常见故障的方法，希望对你有帮助!一、光纤收发器或光纤模块的指示灯和双绞线端口指示灯是否亮。
如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接;光纤跳线一头是平行方式连接;另一头是交叉方式连接。
如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端：一种可能是：A收发器(TX)光发送口已坏，因为B收发器的'光口(RX)接收不到光信号;另一种可能是：A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。
双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误。
请用通断测试仪检测;有的收发器有两个RJ45端口：(ToHUB)表示连接交换机的连接线是直通线;(ToNode)表示连接交换机的连接线是交叉线;有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式;DTE开关：连接交换机的连接线是交叉线方式。
二、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间;单模20公里：-8db--15db之间;单模60公里：-5db--12db之间;如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题。
三、半/全双工方式是否有误有的收发器侧面有FDX开关：表示全双工;HDX开关：表示半双工。
四、光缆、光纤跳线是否已断a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光，如有可见光则表明光缆没有断。
b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。
【光纤常见故障怎么排查】。
光纤的常见故障及排障方法光纤作为一种高速、高带宽传输介质，被广泛应用于通信领域。
然而，光纤在使用过程中也会面临各种故障，如信号传输中断、速度降低等问题。
下面将介绍几种常见的光纤故障及排障方法。
1.光纤连接故障光纤连接是一个关键的环节，连接不良会导致信号传输中断或速度降低。
排障方法如下：-检查光纤连接的插头是否正确插入，并用光纤仪检查光纤连接的端面是否有损坏或污染。
-检查光纤连接的捆绑点是否过紧，可能导致光纤折断。
-检查光纤连接的拉力是否过大，可能导致光纤拉断或连接松动。
2.光纤弯曲引起的损伤弯曲半径过小会导致光纤内部的光信号损耗或信号传输中断。
排障方法如下：-检查光纤布线是否存在过弯的地方，尽量使用光纤弯曲半径要求范围内的布线方式。
-检查光纤连接的松紧情况，松紧不当的连接可能导致光纤弯曲超过限制。
3.光纤污染光纤连接的端面如果有污染，会导致光信号的损耗或衰减。
排障方法如下：-使用光纤清洁纸或棉棒擦拭光纤连接的端面，保持端面的清洁。
-检查光纤连接的连接器盖是否完好，防止灰尘等物质进入光纤连接。
4.光纤切割光纤切割会造成光信号中断。
排障方法如下：-检查光纤线路是否有损伤或切割的痕迹，如有，需要更换光纤线路。
-使用光纤仪检查光纤切割处的光信号是否正常。
5.光纤设备故障光纤设备故障包括光纤放大器故障、光模块故障等。
排障方法如下：-检查光纤设备的指示灯状态，查看是否有异常提示。
-检查光纤设备的电源供应是否正常，排除供电问题。
-查看光纤设备的日志文件，分析故障原因，并根据情况进行维修或更换设备。
总结起来，光纤的常见故障有光纤连接故障、光纤弯曲引起的损伤、光纤污染、光纤切割和光纤设备故障等。
排障方法包括检查光纤连接、检查光纤弯曲情况、清洁光纤端面、替换损坏的光纤线路和维修或更换设备等。
及时排除这些故障，可以保障光纤通信的稳定性和可靠性。
光纤故障原因，光缆线路故障判断和处理光缆阻断的8大原因及抢修注意事项1. 施工挖断工地挖土方、雨后挖排水沟、市政绿化、暖气天然气管道开挖等是造成挖断的主要原因,处理此类施工挖断的故障,到达现场后应用OTDR 对光缆进行双向测试,故障点两端 1 千米范围内的引上处、过杆处、管道内、拐点应重点排查,防止有其他断点和抻点。
故障处理完成后应在挖断处设立标示标石，对光缆接头盒进行保护。
无临时安全路由迁改，需安排人员现场盯防。
2. 车辆挂断如果故障点是跨路，抢修人员到达现场后应设立警示标志，指定专人指挥交通，保护抢修人员抢修过程中的人身安全、防止抢修过程中光缆的二次中断。
车辆挂断的故障抢修时应准备撑杆、梯子，临时将跨路光缆撑起，抢修完成后应将跨路进行升高，更换高，加挂跨路标牌。
3. 火灾因火灾造成的光缆故障一般不会造成业务同时阻断，逐芯中断是火烧故障的典型特点。
抢修人员到达现场后因先摸清现场情况，先灭火，保护受损的光缆，不论架空还是管道失火，通常情况下多条光缆融化互相粘合在一起，光缆的识别是故障抢修的难点。
到达故障现场，不要急于将光缆加强芯剪断，尤其是不要将多条光缆加强芯同时剪断。
剪断时需在着火点两头做好标记，方便抢修熔接时不接错光缆。
此类故障确保将高温受损的光缆段全部剪除后，再进行熔接，避免熔接开始后发现光缆仍有受损点返工。
4. 撞断电杆由于交通施工车辆撞断电杆，造成光缆中断。
到达现场后应先设立警示标志，划定抢修安全区，安排专人对来往行人进行指挥，抢修时对光缆进行双向测试，看还有没有其他断点，抢修完成后应尽快对断裂电杆进行更换，并涂刷警示漆。
此类故障抢修时应注意用OTDR进行双方向测试，对断点两端3-5棵杆范围内过杆处、接头盒、预留等处进行查看，看有没有光缆馈折损伤，看有没有其他受损点，然后再有针对性地处理。
5. 盗割及人为破坏人为破坏排查故障点的重点是光缆路由上便于碰触的位置，由于一些被破坏光缆只是部分纤芯中断，很难短时间内排查出故障点，遇到此类故障在沿线巡查的同时，重点安排现场人员通过馈缆的方式配合机房测试人员用OTDR定位馈缆位置，确定故障点前后馈缆位置后(建议100 米内)，立即布放光缆替换割接。
如何判断光纤出现哪些故障？时间:2012-08-31 16:54来源:未知作者:admin 点击:135次如何判断光纤出现哪些故障？使用光纤上网的朋友时常会遇到一些像无法连接internet网络等问题，那么这时候我们就需要好好的判断是什么地方出现了故障导致无法上网，找出原因对症下药。
具体的判断方法如下：1． Power灯不亮：电源故障2． Link灯不亮故障可能有如下情况：a) 检查光纤线路是否断路b)检查光纤线路是否损耗过大，超过设备接收范围c)检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3.电路Link灯不亮故障可能有如下情况：a)检查网线是否断路b)检查连接类型是否匹配：网卡与路由器等设备使用交叉线，交换机，集线器等设备使用直通线。
c)检查设备传输速率是否匹配4.网络丢包严可能故障如下：1)收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。
2)双绞线与RJ-45头有问题，进行检测3)光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等。
5. 光纤收发器连接后两端不能通信1) 光纤接反了，TX和RX所接光纤对调2)RJ45接口与外接设备连接不正确(注意直通与绞接)光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
6. 时通时断现象1) 可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障2)可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障3)可能为收发器故障，此时可把收发器两端接PC（不要通过交换机），两端对PING没问题后，从一端向另一端传送一个较大文件（100M）以上，观察它的速度，如速度很慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障.7. 通信一段时间后死机，即不能通信，重起后恢复正常此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。
1. Power灯不亮
电源故障
2. Link灯不亮
故障可能有如下情况：
a) 检查光纤线路是否断路
b)检查光纤线路是否损耗过大，超过设备接收范围
c)检查光纤接口是否连接正确，本地deTX 与远方的RX 连接，远方的TX 与本地的RX 连接。
d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3.电路Link灯不亮
故障可能有如下情况：
a)检查网线是否断路
b)检查连接类型是否匹配：网卡与路由器等设备使用交叉线，
交换机，集线器等设备使用直通线。
c)检查设备传输速率是否匹配
4.网络丢包严重
可能故障如下：
1)收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。
2)双绞线与RJ-45头有问题，进行检测
3)光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等。
5. 光纤收发器连接后两端不能通信
1) 光纤接反了，TX和RX所接光纤对调
2)RJ45接口与外接设备连接不正确(注意直通与绞接)
光纤接口(陶瓷插芯)不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
6. 时通时断现象
1) 可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障
2)可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC 连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障
3)可能为收发器故障，此时可把收发器两端接PC(不要通过交换机)，两端对PING没问题后，从一端向另一端传送一个较大文件(100M)以上，观察它的速度，如速度很慢(200M 以下的文件传送15分钟以上)，可基本判断为收发器故障.
7. 通信一段时间后死机，即不能通信，重起后恢复正常
此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。
但这个过程中有些有错误的包在CRC错误检测和长度校验中都检测不出来，这样的包在转发过程中将不会被发送出去，也不会被丢弃，它们将会堆积在动态缓存(buffer)中，永远无法发送出去，等到buffer中堆积满了，就会造成交换机死机的现象。
因为此时重起收发器或重起交换机都可以使通信恢复正常，所以用户通常都会认为是收发器的问题。
8. 收发器测试方法
如果发现收发器连接有问题，请按以下方法进行测试，以便找出故障原因
a) 近端测试：
两端电脑对PING ，如可以PING通的话证明光纤收发器没有问题。
如近端测试都不能通信则可判断为光纤收发器故障。
b) 远端测试：
两端电脑对PING ，如PING不通则必须检查光路连接是否正常及光纤收发器的发射和接收功率是否在允许的范围内。
如能PING通则证明光路连接正常。
即可判断故障问题出在交换机上。
c) 远端测试判断故障点：
先把一端接交换机，两端对PING，如无故障则可判断为另一台交换机的故障。
