闭合导线测量(全站仪)总表

全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。

下面将从测量方法和测量步骤两个方面对全站仪闭合导线测量进行详细介绍。

一、测量方法1.选择合适的全站仪首先要选择一台精度高、性能稳定的全站仪，确保全站仪的仪器误差和观测误差在允许范围内。

2.设置测量基准点在测量区域选择合适的基准点，确保基准点的稳定性和可靠性，为后续的闭合导线测量奠定基础。

3.设置测量工作模式根据实际情况，设置全站仪的测量工作模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。

4.安装、调试全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。

根据测量要求，进行闭合导线测量，确保测量的精度和完整性。

根据实际情况，可以选择单站测量或者双站测量，确保测量结果的准确性和可靠性。

二、测量步骤1.准备工作在开始测量之前，要做好相关的准备工作，包括选择合适的测量时间和天气条件，清理基准点和测量点，确保测量的准确性和可靠性。

2.设置基准点在测量区域选择合适的基准点，根据实际情况，选择固定基准点和移动基准点，确保测量的准确性和可靠性。

3.安装全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。

4.选择测量模式根据测量要求，选择合适的测量模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。

根据测量要求，开始闭合导线测量，根据实际情况，选择单站测量或者双站测量，确保测量结果的准确性和可靠性。

全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。

通过选择合适的全站仪、设置测量基准点、设置测量工作模式、安装、调试全站仪和开始测量等步骤，可以确保闭合导线测量的精度和可靠性。

在实际工程中，需要根据具体情况灵活运用以上方法和步骤，确保测量结果的准确性和可靠性，促进工程测量工作的顺利进行。

闭合导线测量计算方法①．方位角计算（左角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ±180° = 30°+ 60° + 180° = 270°αCD = αBC + ∠C ±180° = 270°+ 70°- 180° = 160°αDE = αCD + ∠D ±180° =160°+ 100° - 180° = 80°αEB = αDE + ∠E ±180° = 80° + 130° - 180° = 30°②．方位角计算（右角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ±180° = 30°+ 60° + 180° = 270°αCD = αBC - ∠C ±180° = 270° - 290° + 180°= 160°αDE = αCD - ∠D ±180° =160°- 260° - 180° = 80°αEB = αDE - ∠E ±180° = 80° - 230° - 180° = 30°总结:角在左边用加法，角在右边用减法（左加右减）；在求方位角时，两个角相加或相减得出来的得数大于180°则减去180°，若小于180°则加上180°（大减小加）。

全站仪进行控制测量一．目的和要求1、了解全站仪的构造与使用方法，各部件的名称和作用以及全站仪内设的各种测量程序的应用及测距参数的设置;2、掌握全站仪闭合导线进行平面控制测量的外业测量方法；3、实验小组由5-6人组成(一人观测、一人记录、两人架设棱镜；观测、记录、架棱镜各项工作轮流进行），每人必须完成一个测站的观测、记录、计算工作。

二．仪器与工具全站仪1台，三脚架3个，棱镜2个，数据记录表1份。

三．方法和步骤1)认识全站仪了解各操作部件的名称和作用，并熟悉使用方法。

附全站仪显示屏中出现的一些符号的含义。

表7-1 全站仪显示屏中出现的符号含义2）全站仪布设闭合导线全站仪布设闭合导线的工作流程为：选点-—测角—-量距——记录数据——计算闭合差——内业计算。

1、选点在测区内选定由4-5个导线点组成的闭合导线,在各导线点打上标记，绘出点之记和控制网略图.如下图所示：图7—1 闭合导线的布设形式导线点点位选择必须注意以下几个方面：错误!为了方便测角，相邻导线点间要通视良好,视线远离障碍物，保证成像清晰.错误!导线点应埋在地面坚实、不易被破坏处，一般应埋设标石。

错误!导线点要有一定的密度，以便控制整个测区。

错误!导线边长应按有关规定,最长不超过边长平均的2倍，相邻边长尽量不使其长短相差悬殊.错误!导线点埋设后，要在桩上用红油漆写明点名、编号,用红油漆在固定地物上画一箭头指向导线点,并绘制“点之记”和控制网略图方便寻找导线点.2、测角采用全站仪测回法观测导线各转折角(内角),每个角测两个测回；导线角度测量主要是导线转折角的水平角测量。

导线水平角的观测，附合导线按导线前进方向可观测左角；对闭合导线一般是观测多边形内角;支导线无校核条件，要求既观测左角,也观测右角以便进行校核。

3、量距用全站仪测距往、返测量各导线边的边长;计算相对误差，若在容许范围内,则取平均值作为最后结果（至mm位）;导线边长是指相邻导线点间的水平距离。

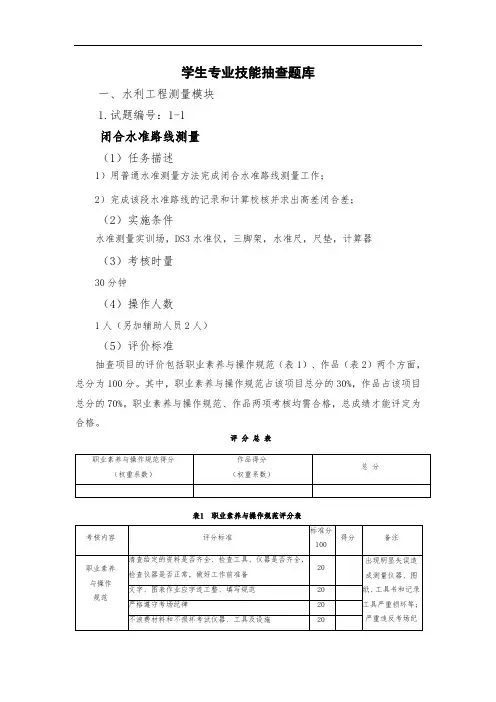

学生专业技能抽查题库一、水利工程测量模块1.试题编号：1-1闭合水准路线测量（1）任务描述2）完成该段水准路线的记录和计算校核并求出高差闭合差；（2）实施条件（3）考核时量30分钟（4）操作人数1人（另加辅助人员2人）（5）评价标准表1 职业素养与操作规范评分表任务完成后，整齐摆放资料、工具书、仪器、工具、凳子，整理工作台面等20律，造成恶劣影响的本大项记0分。

总 分表2 作品评分表序号考核内容评分标准标准分 100 得分备注1 测量方案制定 制定测量方案合理，符合工程测量规范要求 5 没有完成 总工作量 的60%以 上，本大 项记0分。

2 仪器操作 正确的架设仪器，整平，照准目标，读数记录 303 记录计算 记录整齐、整洁，各项计算正确、齐全 104 测量限差 各项限差符合要求40 5 安全文明施工不遵守安全操作规程、工完场不清或有事故本项无份。

施工前准备、施工中正确使用仪器、完工后正确放置和维护仪器。

5 6工效按规定时间每超过1分钟扣1分10总 分题目1如下图，已知水准点 BM 的高程为 HBM = 50.000m ，试用普通水准测量的方法，测出点 1 、 2 、 3 的高程。

（注：f 允 ≤±12√n mm ，高差闭合差不必进行分配，若高差闭合差超限必须返工。

）普通水准测量记录表单位 : __________学号 :___________ 姓名 :__________时间： __________得分 :__________ 扣分 : __________评分 :__________2.试题编号：1-2四等水准测量（1）任务描述（2）实施条件（3）考核时量45分钟（4）操作人数1人（另加辅助人员2人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表题目21) 测量AB两点间的路线长约 150m ，中间设 1 个转点共设站 2 次。

3.试题编号：1-3（1）任务描述（2）实施条件（3）考核时量45分钟（4）操作人数1人（另加辅助人员1人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表题目3现场任意标定三点为 M 、 N 、 P ，在 M 点设站后视 N 点，测出 P 点的三维坐标。

全站仪闭合及符合导线测量内业计算方法首先，进行闭合测量后，需要记录下所有测量点的坐标数据，包括水平方向的坐标和垂直方向的坐标。

接下来，计算每个点的测量起点和终点之间的距离。

可以通过勾股定理来计算，即根据水平方向坐标和垂直方向坐标的差值，计算得到平面距离。

然后，计算闭合差。

闭合差是用于表示测量结果的误差大小的一个指标。

可以通过计算测量起点和终点之间的平面距离差来得到。

如果闭合差较大，则需要进行进一步的校正。

最后，进行误差校正。

根据闭合差的大小和具体测量情况，采取不同的误差校正方法。

常见的误差校正方法包括调整仪器的水平和垂直仪器轴线、加入高程改正数、进行重心校正等。

在进行测量时，需要注意以下几点：
1.确保仪器的水平度和稳定性。

仪器的水平度和稳定性是影响闭合误差的重要因素，应该定期检查和校正。

2.选择合适的仪器和测量方法。

不同的仪器和测量方法对闭合误差的影响不同，要根据具体情况选择合适的仪器和方法。

3.增加控制点的数量。

增加控制点的数量可以提高闭合测量的准确性和可靠性，减少闭合误差。

4.注意环境因素的影响。

在进行测量时，要注意环境因素对测量结果的影响，如天气、地形、地物等因素。

总之，全站仪闭合是测量过程中必不可少的一步，闭合误差的计算和校正是保证测量结果准确性和可靠性的重要环节。

只有通过合理的计算方法和校正措施，才能得到符合导线测量要求的内业计算结果。

第一篇导线复测一、导线复测的内容当路线线形主要由导线控制时，导线的点位精度及密度直线影响施工放线的质量。

导线测量的内容包括：1、检查导线（网）是否符合规范及有关规定要求，平差计算是否经过有关方面检查与验收。

2、导线点密度是否满足施工放线的要求，必须时应进行加密，以保证在道路施工的全工程中，相邻导线点间能相互通视。

3、检查导线点的是否丢失、移动、并进行必要的点位恢复工作。

二、导线复测的外业导线复测的外业工作主要包括水准测量和距离测量以及导线点的饿加密等。

（一）、水准角的测量导线的水平角测量应使用不低于DJ6 级经纬仪，按测回法进行观测。

在附和导线中采用测量左角和右角，在闭和导线中均测内角。

（二）、导线边长测量导线边长应优先采用光电测距仪测量，无条件时，也可采用钢尺及经纬仪测距，采用测距仪测量导线边长时，距离和竖直角应往返观测一回，距离一测回读数两次，边长采用往测平距，返测平距仅作参考。

（三）、导线测量的技术要求各级主要技术参数表1-1测回数等级导线长度（km）平均边长（km）测角误差（〞）DJ6 DJ2角度闭合差（〞）相对闭合差一级 4 0.5 5 4 2 10 n 1/15000二级 2.4 0.25 8 3 1 16 n 1/10000三级 1.2 0.1 12 2 1 24 n 1/5000(四)、导线加 D2 D1-1原导线不能满足要求时，应进行导线点加密，以保证在道路施工的全过程中，相邻导线间不能通视。

加密的导线点 D1可以采用传统的方法，如线形三角锁、图根导线、交会法等。

然而，随着红 D1-2 （1-1） D1-3外测距仪的广乏使用，特别是全站仪的使用，采用支导线点更为方便。

如图1-1 所示，D1、D2 为已知导线点，待加密点为D1-1、D1-2、……。

现以全站仪支导线为例，简述其导线点加密的一般过程：1、在测站D1 上安置仪器，开机；2、输入测站D1 的坐标、仪器高、棱镜高；3、瞄准后视点D2，输入D2 的坐标或方位角；4、转动望远镜，瞄准待加点D1-1 上的反射棱镜，按下测键，稍后即可得到加密点的坐标。

湖南省高等职业院校水利水电建筑工程专业学生专业技能抽查题库一、水利工程测量模块1.试题编号：1-1闭合水准路线测量（1）任务描述2）完成该段水准路线的记录和计算校核并求出高差闭合差；（2）实施条件（3）考核时量30分钟（4）操作人数1人（另加辅助人员2人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表2.试题编号：1-2 四等水准测量（1）任务描述（2）实施条件（3）考核时量45分钟（4）操作人数1人（另加辅助人员2人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表题目21) 测量AB两点间的路线长约 150m ，中间设 1 个转点共设站 2 次。

3.试题编号：1-3（1）任务描述（2）实施条件（3）考核时量45分钟（4）操作人数1人（另加辅助人员1人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表题目3现场任意标定三点为 M 、 N 、 P ，在 M 点设站后视 N 点，测出P 点的三维坐标。

已知 M （ 123.456,789.012,34.56 ）， N （ 300.123,800.456 ），测量时要输入以上已知量及仪器高和棱镜高。

4.试题编号：1-4 全站仪放样三维坐标点（1）任务描述（2）实施条件（3）考核时量 45分钟 （4）操作人数1人（另加辅助人员1人）（5）评价标准表1 职业素养与操作规范评分表表2 作品评分表题目4现场任意标定两点为 O 、 B ，在 O 点设站后视 B 点，放样出 P 点平面位置及填挖高度。

已知点 O （ 123.456,789.012,34.56 ）， B ( 300.123,800.456 ),点 P （ 159.500，212.356 ，32.87），放样时要输入以上已知量及仪器高和棱镜高。

5.试题编号：1-5全站仪闭合导线测量（1）任务描述使用全站仪通过测距、测角方法施测闭合导线，并采用近似平差方法计算各待定点坐标。

Geomatics Science and Technology 测绘科学技术, 2019, 7(2), 45-51Published Online April 2019 in Hans. /journal/gsthttps:///10.12677/gst.2019.72008Polygonal Chain—Calculation Examples of Closed Conductors and Error ReductionMethodsLei HuChina Railway Twenty-Four Bureau Nanchang Company, Nanchang JiangxiReceived: Feb. 24th, 2019; accepted: Mar. 10th, 2019; published: Mar. 18th, 2019AbstractConductor layout has strong mobility and flexibility, suitable for small area plane control survey.Adjacent two control points are connected with a straight line, the overall form of broken line, known as the conductor; among them, the control point is called traverse point. Traverse mea-surement is to determine the side length of each traverse and the angle of each turning angle.From the starting data, the coordinate azimuth of each edge is calculated in turn, so as to obtain the coordinates of the unknown points of each traverse.KeywordsAzimuth, Closure, Total Station, Turning Angle导线测量——闭合导线计算实例及误差减小方法胡磊中铁二十四局南昌铁路工程有限公司，江西南昌收稿日期：2019年2月24日；录用日期：2019年3月10日；发布日期：2019年3月18日摘要导线布设具有较强的机动性和灵活性，适用于小地区平面控制测量。

全站仪闭合导线测量步骤简介全站仪是一种用于测量地面点的仪器，在土木工程、建筑工程和测量工程中广泛应用。

闭合导线测量是一种常见的测量方法，用于测量区域内的连续点位。

本文将介绍全站仪闭合导线测量的具体步骤。

仪器准备在开始闭合导线测量之前，需要先准备好全站仪及其附件。

具体的准备工作包括：1.确保全站仪电量充足，如果需要，更换或充电电池。

2.检查全站仪是否正常工作，包括校准仪器、调整仪器参数、设置目标点等。

3.准备稳定的三脚架或支架，用于安装全站仪。

测量站点在进行闭合导线测量之前，需要确定测量站点的位置。

测量站点应选择在较高、视野开阔的地方，以便于观测目标点和测量方向。

具体的步骤包括：1.使用地图或现场勘测的方式确定测量站点的大致位置。

2.根据仪器的最大测量范围和目标点的位置，确定测量站点的详细位置。

3.在测量站点上安装三脚架或支架，并确保其稳定。

设置全站仪在测量站点安装好三脚架或支架后，需要对全站仪进行设置和调整。

具体的设置步骤包括：1.打开全站仪，并进行仪器校准。

校准过程包括水平仪校准、垂直仪校准、横轴校准等。

2.根据实际情况设置仪器参数，包括测量单位、坐标系统、高程基准等。

3.设置目标点类型和目标点高度，以便于后续的测量。

观测目标点在设置好全站仪后，可以开始观测目标点。

具体的观测步骤包括：1.使用全站仪的望远镜瞄准第一个目标点。

2.使用全站仪的距离测量功能，测量目标点与测量站点之间的水平距离。

3.使用全站仪的角度测量功能，测量目标点与测量站点之间的水平角度和垂直角度。

4.记录测量结果并标记目标点。

导线测量在观测完第一个目标点后，可以开始进行导线测量。

具体的测量步骤包括：1.使用全站仪的望远镜瞄准下一个目标点。

2.使用全站仪的距离测量功能，测量当前目标点与前一个目标点之间的水平距离。

3.使用全站仪的角度测量功能，测量当前目标点与前一个目标点之间的水平角度和垂直角度。

4.计算当前目标点的坐标，根据前一个目标点的坐标和测量结果。
