大体积混凝土浇筑工程技术交底卡

技术交底记录编号10表C2―1工程名称交底日期施工单位分项工程名称大体积混凝土交底提要大体积混凝土浇筑交底内容：一、施工准备：1、材料准备1）水泥的选用和质量要求根据工程地质勘测资料，地下水质对钢筋砼具有强腐蚀作用，按设计要求，砼强度为C40，抗渗等级为P8，水泥采用高抗硫酸盐袋装水泥，强度等级为525，水泥用量（含掺合料）根据实验室配合比。

本工程筏板基础采用屯河水泥，水泥进场必须有出厂合格证和出厂检测报告，水泥的各项技术性能指标必须符合国家现行相应材质标准的规定，并经自治区建筑科学研究院测定水化热、含碱量。

进场时分批堆放，还应对其品种、标号、包装等检查验收，在取样复试合格且经监理工程师核准后方可用于工程。

取样方法：以同一生产厂的同品种、同标号水泥，数量不超过200t 为一批。

2）粗骨料的选用和质量要求粗骨料石子采用良好级配（符合筛分曲线）；材质应符合国家现行材质标准的规定，以产地、规格相同的400m3为一批。

选用克拉玛依市后山机碎石（5～40mm两个级配），作为本工程筏板石子用料，其含泥量不大于1%。

3）砂的选用和质量要求本工程结构用砂应符合国家现行材质质量标准，砂采用中粗砂，细度模数2.6~2.8，砂含泥量<3.0% 。

4）水采用自来水，符合混凝土拌合用水要求标准。

5）膨胀剂（UEA-D）进场膨胀剂按规定取样，送自治区建筑科学研究院检测合格，产品合格方可使用，其掺量由试验室确定。

6）外加剂（高效缓凝减水剂）进场高效缓凝减水剂按规定取样，送自治区建筑科学研究院检测，产品合格方可使用，其惨量由试验室确定。

7）外加料：a、按设计选用：聚苯乙烯阻裂纤维，以提高抗拉强度，设计掺量为每立方混凝土掺入0.9kg。

b、满足砼工作性能和有效降低水化热拟掺用：粉煤灰（具有“滚珠效应”起润滑作用，原料来自克拉玛依热电厂，烧失量小于15%， SO3含量小于3%，SiO2含量大于40%，并对水泥无不良效应）2、作业条件1）施工方案所确定的施工工艺流程，流水作业段的划分，浇筑程序与方法，混凝土运输与布料方式、方法以及质量标准，安全施工等已交底2）钢筋的隐蔽工作已经完成。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

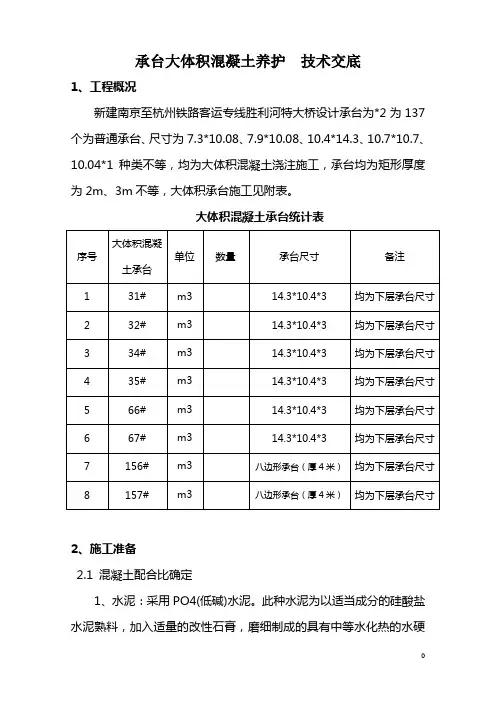

承台大体积混凝土养护技术交底1、工程概况新建南京至杭州铁路客运专线胜利河特大桥设计承台为*2为137个为普通承台、尺寸为7.3*10.08、7.9*10.08、10.4*14.3、10.7*10.7、10.04*1种类不等，均为大体积混凝土浇注施工，承台均为矩形厚度为2m、3m不等，大体积承台施工见附表。

大体积混凝土承台统计表2、施工准备2.1 混凝土配合比确定1、水泥：采用PO4(低碱)水泥。

此种水泥为以适当成分的硅酸盐水泥熟料，加入适量的改性石膏，磨细制成的具有中等水化热的水硬性胶凝材料，适用于要求水化热较低的大体积混凝土工程所用的水泥，并不得将不同品种或标号的水泥混合使用。

2、砂、石：砼所用的砂、石技术指标应符合《铁路混凝土工程施工质量验收补充标准》（[2005]160号）。

砂采用中砂。

3、水：为降低混凝土的入模温度，可在水中加碎冰，保证混凝土入模温度在25℃以下。

4、外加剂：减水剂：在砼中掺入减水剂，不仅可获得减水和改善和易性的功效，更能提高水泥石的密实度，改善砼内部空隙分布，降低水灰比，减少水泥用量，降低水化热。

本工程采用江西博特JM-PCA(I)缓凝减水剂。

矿粉：矿粉活性成分较高，可以明显改善混凝土的和易性，流动性，可泵性，提高混凝土的性能，同时矿粉有微膨胀的性质，可以在一定程度上延缓大体积混凝土的裂缝的发展，达到工程的施工要求。

粉煤灰：在混凝土中掺加水泥用量10%-30%以下的粉煤灰可减少单方水泥用量50-70kg，显著的推迟和减少发热量，延缓水泥水化热的释放时间，降低温升值20%-25%，（按单位水泥用量每增减10kg，温升约升、降1℃），如掺入30%的粉煤灰，可使绝热温升降低10℃，还可提高混凝土的抗压强度和弯曲强度。

掺粉煤灰主要是用于替代部分水泥。

减少水泥用量，降低水化热；改善混凝土的和易性和可泵性，提高混凝土的抗裂强度。

本工程粉煤灰采用GB/T1596-2005标准中F类I级粉煤灰。

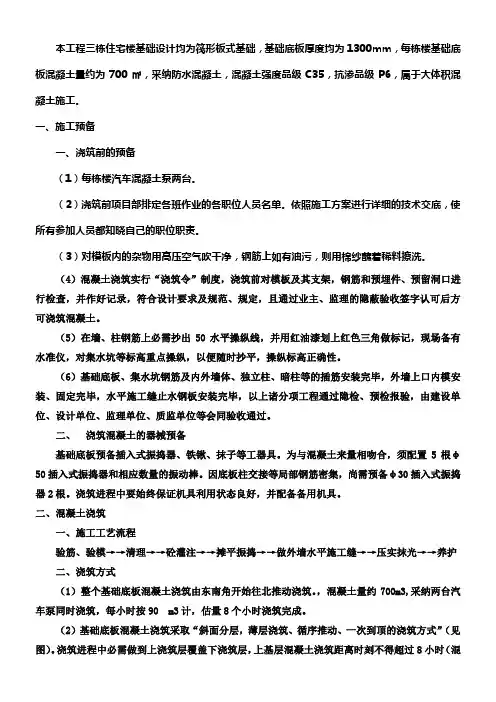

本工程三栋住宅楼基础设计均为筏形板式基础，基础底板厚度均为1300mm，每栋楼基础底板混凝土量约为700㎥，采纳防水混凝土，混凝土强度品级C35，抗渗品级P6，属于大体积混凝土施工。

一、施工预备一、浇筑前的预备（1）每栋楼汽车混凝土泵两台。

（2）浇筑前项目部排定各班作业的各职位人员名单。

依照施工方案进行详细的技术交底，使所有参加人员都知晓自己的职位职责。

（3）对模板内的杂物用高压空气吹干净，钢筋上如有油污，则用棉纱蘸着稀料擦洗。

（4）混凝土浇筑实行“浇筑令”制度，浇筑前对模板及其支架，钢筋和预埋件、预留洞口进行检查，并作好记录，符合设计要求及规范、规定，且通过业主、监理的隐蔽验收签字认可后方可浇筑混凝土。

（5）在墙、柱钢筋上必需抄出50水平操纵线，并用红油漆划上红色三角做标记，现场备有水准仪，对集水坑等标高重点操纵，以便随时抄平，操纵标高正确性。

（6）基础底板、集水坑钢筋及内外墙体、独立柱、暗柱等的插筋安装完毕，外墙上口内模安装、固定完毕，水平施工缝止水钢板安装完毕，以上诸分项工程通过隐检、预检报验，由建设单位、设计单位、监理单位、质监单位等会同验收通过。

二、浇筑混凝土的器械预备基础底板预备插入式振捣器、铁锹、抹子等工器具。

为与混凝土来量相吻合，须配置5根φ50插入式振捣器和相应数量的振动棒。

因底板柱交接等局部钢筋密集，尚需预备φ30插入式振捣器2根。

浇筑进程中要始终保证机具利用状态良好，并配备备用机具。

二、混凝土浇筑一、施工工艺流程验筋、验模→→清理→→砼灌注→→摊平振捣→→做外墙水平施工缝→→压实抹光→→养护二、浇筑方式（1）整个基础底板混凝土浇筑由东南角开始往北推动浇筑。

，混凝土量约700m3,采纳两台汽车泵同时浇筑，每小时按90 m3计，估量8个小时浇筑完成。

（2）基础底板混凝土浇筑采取“斜面分层，薄层浇筑、循序推动、一次到顶的浇筑方式”（见图）。

浇筑进程中必需做到上浇筑层覆盖下浇筑层，上基层混凝土浇筑距离时刻不得超过8小时（混凝土的缓凝时刻为12-14小时），每层浇筑厚度操纵在400~500，混凝土自然流淌形成斜面的坡度宜操纵在1:6左右，幸免形成施工冷缝。

专业技术负责人: 交底人: 接受人：

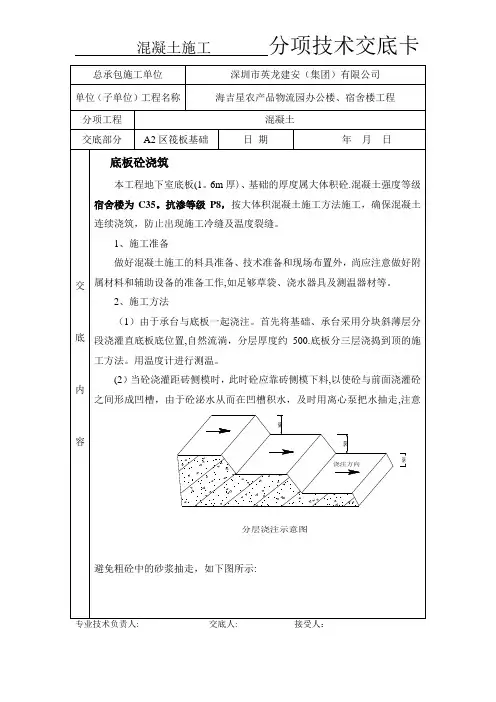

单位（子单位）工程名称海吉星农产品物流园办公楼、宿舍楼工程分项工程混凝土
交底部分A2区筏板基础日期年月日
交底内容
（3）当砼即将初凝时，进行二次振捣，将运转着的振动棒依靠自身的重量插入砼中，将砼中的多余的水份排出，如果振动棒拔出时留下的孔不能自行闭合，则不能进行二次振捣.
（4）当砼初凝后而未有终凝时,在砼表面找平后，利用提浆机对砼表面进行收浆，充分防止砼干缩裂缝出现.
减少干缩。

A2区地形图
混凝土工程质量控制流程图
混凝土浇筑工程工艺质量管理卡。

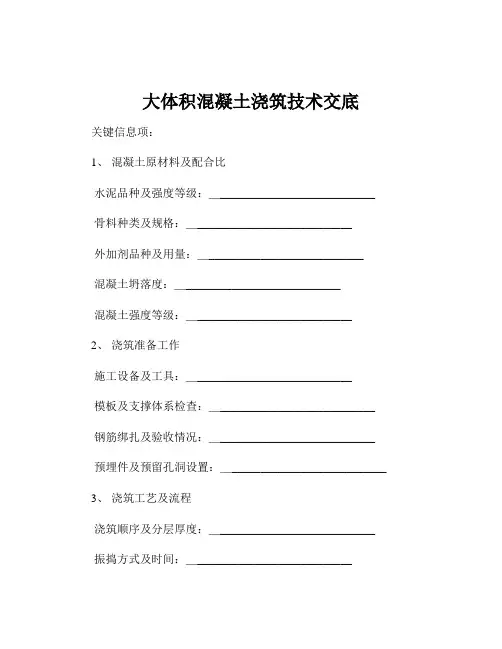

大体积混凝土浇筑技术交底关键信息项：1、混凝土原材料及配合比水泥品种及强度等级：＿___________________________骨料种类及规格：＿___________________________外加剂品种及用量：＿___________________________混凝土坍落度：＿___________________________混凝土强度等级：＿___________________________2、浇筑准备工作施工设备及工具：＿___________________________模板及支撑体系检查：＿___________________________钢筋绑扎及验收情况：＿___________________________预埋件及预留孔洞设置：＿___________________________ 3、浇筑工艺及流程浇筑顺序及分层厚度：＿___________________________振捣方式及时间：＿___________________________混凝土表面处理方法：＿___________________________施工缝留设位置及处理：＿___________________________4、温度控制措施测温点布置及数量：＿___________________________混凝土内部最高温度控制值：＿___________________________降温及保温措施：＿___________________________5、养护要求养护方式及时间：＿___________________________养护期间环境温度及湿度控制：＿___________________________6、质量验收标准混凝土外观质量要求：＿___________________________混凝土强度检验方法及标准：＿___________________________11 混凝土原材料及配合比111 水泥应选用水化热较低的品种，如矿渣硅酸盐水泥，其强度等级应符合设计要求。

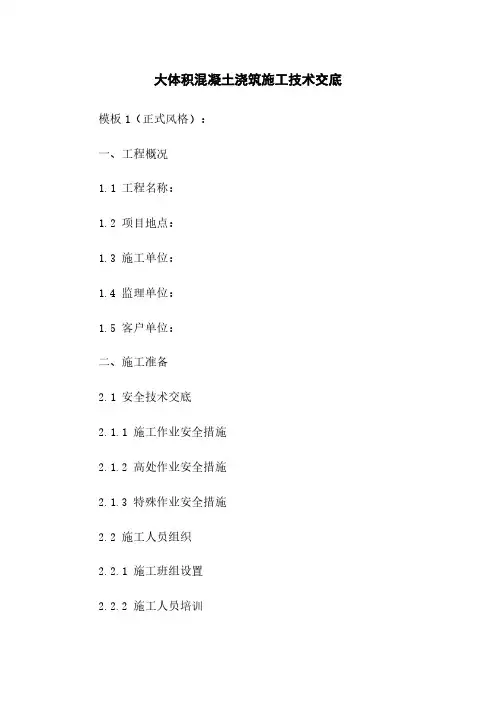

大体积混凝土浇筑施工技术交底模板1（正式风格）：一、工程概况1.1 工程名称：1.2 项目地点：1.3 施工单位：1.4 监理单位：1.5 客户单位：二、施工准备2.1 安全技术交底2.1.1 施工作业安全措施2.1.2 高处作业安全措施2.1.3 特殊作业安全措施2.2 施工人员组织2.2.1 施工班组设置2.2.2 施工人员培训2.2.3 工作岗位责任2.3 施工设备及材料进场2.3.1 主要施工设备2.3.2 施工材料及规格三、施工工艺流程3.1 基础工程施工3.1.1 基础准备工作3.1.2 基础模板安装与调整3.1.3 钢筋绑扎与安装3.1.4 基础混凝土浇筑3.2 主体结构施工3.2.1 楼板工程施工3.2.2 柱、墙工程施工3.2.3 梁工程施工3.2.4 翻板工程施工3.3 地下室施工3.3.1 地下室墙工程施工3.3.2 地下室板工程施工四、施工质量控制4.1 材料质量控制4.2 现场质量检测与验收4.3 施工工艺质量控制五、施工安全与环保5.1 安全注意事项5.2 环保措施六、附件附件1：工程平面图附件2：材料验收记录表附件3：施工人员名单附件4：施工设备清单附件5：监理报告七、法律名词及注释1. 法律名词：施工合同注释：指双方约定的施工工作范围、进度、质量、费用等相关事项所规定的文件。

2. 法律名词：建设工程安全生产管理条例注释：指国家有关建设工程安全生产管理的法律法规，针对建设工程施工过程中的安全生产进行规定。

模板2（轻松风格）：一、前言在进行大体积混凝土浇筑施工过程中，为了确保施工质量和安全，特进行本次技术交底。

请施工人员参照以下内容进行施工。

二、工程概况- 工程名称：- 项目地点：- 施工单位：- 监理单位：- 客户单位：三、施工准备3.1 安全技术交底在施工过程中，应注意以下安全事项：3.2 施工人员组织3.2.1 施工班组设置3.2.2 施工人员培训3.2.3 工作岗位责任3.3 施工设备及材料进场- 主要施工设备：- 施工材料及规格：四、施工工艺流程4.1 基础工程施工4.1.1 基础准备工作4.1.2 基础模板安装与调整4.1.3 钢筋绑扎与安装4.1.4 基础混凝土浇筑4.2 主体结构施工4.2.1 楼板工程施工4.2.2 柱、墙工程施工4.2.3 梁工程施工4.2.4 翻板工程施工4.3 地下室施工4.3.1 地下室墙工程施工4.3.2 地下室板工程施工五、施工质量控制5.1 材料质量控制5.2 现场质量检测与验收5.3 施工工艺质量控制六、施工安全与环保6.1 安全注意事项6.2 环保措施七、附件附件1：工程平面图附件2：材料验收记录表附件3：施工人员名单附件4：施工设备清单附件5：监理报告八、法律名词及注释1. 法律名词：施工合同注释：指施工单位和业主、监理单位之间签订的关于施工工程的权利和义务的协议。

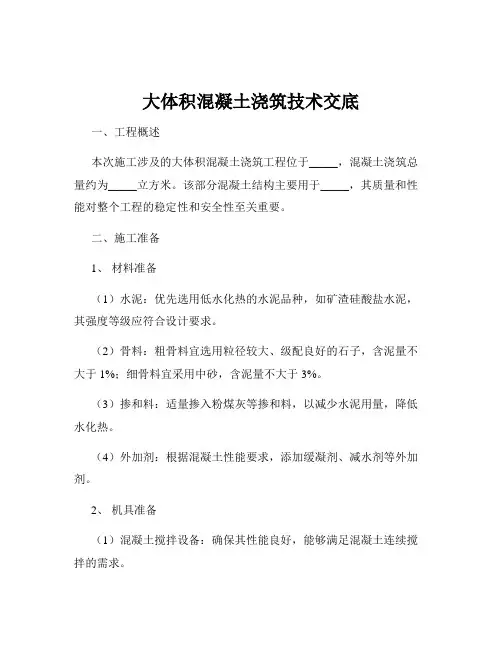

大体积混凝土浇筑技术交底一、工程概述本次施工涉及的大体积混凝土浇筑工程位于_____，混凝土浇筑总量约为_____立方米。

该部分混凝土结构主要用于_____，其质量和性能对整个工程的稳定性和安全性至关重要。

二、施工准备1、材料准备（1）水泥：优先选用低水化热的水泥品种，如矿渣硅酸盐水泥，其强度等级应符合设计要求。

（2）骨料：粗骨料宜选用粒径较大、级配良好的石子，含泥量不大于 1%；细骨料宜采用中砂，含泥量不大于 3%。

（3）掺和料：适量掺入粉煤灰等掺和料，以减少水泥用量，降低水化热。

（4）外加剂：根据混凝土性能要求，添加缓凝剂、减水剂等外加剂。

2、机具准备（1）混凝土搅拌设备：确保其性能良好，能够满足混凝土连续搅拌的需求。

（2）混凝土运输车辆：数量应根据浇筑速度和运输距离合理配置，保证混凝土供应的连续性。

（3）混凝土输送泵：根据浇筑部位和高度选择合适的型号和数量。

（4）振捣设备：准备足够数量的插入式振捣棒和平板式振捣器。

3、作业条件准备（1）钢筋、模板工程已完成验收，符合设计和规范要求。

（2）预埋件、预留孔洞等已按设计要求设置完毕，并经检查验收合格。

（3）浇筑混凝土的基层表面已清理干净，无积水、杂物。

（4）混凝土浇筑方案已编制完成，并向作业人员进行技术交底。

三、混凝土配合比设计1、配合比设计原则（1）在满足设计强度和耐久性要求的前提下，尽量降低水泥用量，减少水化热。

（2）控制水胶比，保证混凝土的和易性和流动性。

（3）合理选用骨料级配，提高混凝土的密实度。

2、配合比确定根据原材料性能、施工条件和设计要求，通过试验确定混凝土的配合比。

在施工过程中，应根据实际情况对配合比进行适当调整。

四、混凝土搅拌与运输1、混凝土搅拌（1）严格按照配合比进行配料，计量准确。

（2）搅拌时间应根据搅拌机类型、混凝土坍落度等因素确定，确保混凝土搅拌均匀。

2、混凝土运输（1）运输过程中应保持混凝土的均匀性，避免产生离析、分层等现象。

表C2-1编号01-06-C1-002工程名称6#教工宿舍楼等3项（北京华文学院新校区）交底日期2014年5月 21 日施工单位中集建设集团有限公司北京华文学院项目部分项工程名称基础结构工程交底提要6#楼、7#楼筏板大体积混凝土浇筑及温控交底内容：共3页第1页1．施工准备：1.1 材料计划组织，进场检验。

1.2 熟悉图纸，搞好图纸会审。

1.3 施工机具组织进场，到位安装。

1.4 进行三级安全教育和技术安全交底。

2．操作工艺要点：2.1 大体积混凝土浇筑完毕后，由于水泥水化热作用所放出的热量使混凝土的内部的温度不断上升，混凝土表面和内部温差很大，表面与内部混凝土收缩不一致，产生很大的拉应力，由于此期间混凝土的早期抗拉强度很低，因此极易出现混凝土的表面裂缝，因此要采取有效的降温和保温措施或其它方法，以减少混凝土内外温差，防止裂缝的产生和发展。

本工程6#楼筏板厚900,7#楼筏板厚1000，车库筏板厚600，6#、7#楼筏板属大体积混凝土浇筑。

2.2 处理水化热的措施：2.2.1 采用水化热较低的水泥（适当添加粉煤灰或矿渣硅酸盐水泥），并且要储备足够数量的同一品种水泥。

2.2.2在保证混凝土等级的前提下，使用适当的缓凝减水剂，以减少水化热。

2.2.3采用石子浇水、搅拌水中加冰块降温等方法，降低混凝土入模温度如果在热天浇筑混凝土时，宜设置简易遮阳装置。

2.2.4选用级配良好的骨料，并严格控制砂、石子的含泥量，降低水灰比，加强振捣，以提高混凝土的密实性和抗拉强度。

2.2.5 分层浇筑混凝土，每层厚度不宜大于300 mm，以加快热量散发，并使温度分布较均匀，同时便于振捣密实，上层混凝土浇筑要在下层混凝土初凝前进行。

审核人交底人接受交底人表C2-1编号01-06-C1-002工程名称6#教工宿舍楼等3项（北京华文学院新校区）交底日期2014年5月21 日施工单位中集建设集团有限公司北京华文学院项目部分项工程名称基础结构工程交底提要6#楼、7#楼筏板大体积混凝土浇筑及温控交底内容：共3页第2页续上页：2.26 底板砼按施工段采用一次性不间断浇筑，并根据大体积砼的特点及有关要求，分层进行。

一、交底目的为确保大体积混凝土施工过程中的安全，预防事故发生，提高施工质量，特进行安全技术交底。

二、交底对象所有参与大体积混凝土施工的施工人员、管理人员及监理人员。

三、交底内容1. 施工前的准备工作- 所有施工人员必须接受安全培训，经考核合格后方可上岗。

- 仔细阅读施工图纸和施工方案，了解工程特点、施工工艺和安全注意事项。

- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

2. 施工过程中的安全措施- 人员安全- 施工人员进入施工现场必须戴合格的安全帽，系好下颚带，锁好带扣。

- 作业高度2m以上必须搭设操作平台，并有护身栏，不准搭探头板或飞跳，不许站在模板上沿操作，并按规定挂好、系好安全带。

- 严禁酒后作业、疲劳作业和带病作业。

- 机械安全- 机械设备必须经过检查，确保安全可靠。

- 机械设备操作人员必须持证上岗，严格遵守操作规程。

- 定期检查和维护机械设备，确保其正常运行。

- 材料安全- 施工材料必须符合国家相关标准，不得使用不合格的材料。

- 材料堆放应整齐、稳固，防止倾倒、坠落。

- 环境安全- 施工现场应保持整洁，通道畅通。

- 防止施工现场积水，确保排水系统畅通。

- 雨季施工要注意防滑、防触电。

3. 大体积混凝土施工特殊要求- 混凝土浇筑- 浇筑前应做好模板、支撑、钢筋等检查，确保其牢固可靠。

- 浇筑过程中应密切观察模板、支撑、钢筋等情况，发现异常立即停止浇筑并报告。

- 浇筑过程中应避免混凝土离析、蜂窝、麻面等质量问题。

- 混凝土养护- 浇筑完成后应及时进行养护，防止混凝土开裂。

- 养护过程中应保持混凝土表面湿润，避免干裂。

- 温度控制- 大体积混凝土施工过程中，应采取措施控制混凝土温度，防止温度裂缝的产生。

- 温度控制措施包括：优化混凝土配合比、采用低温混凝土、加强施工现场通风等。

4. 应急预案- 制定应急预案，明确事故发生时的应对措施。

- 定期组织应急演练，提高施工人员应对突发事件的能力。

GD2301003施工单位中国建筑一局（集团）有限公司工程名称广州金融城起步区AT090908地块项目分部工程地基与基础工程交底部位大体积混凝土施工日期2014年7月7日1．工程概况：广州金融城起步区AT090908地块项目大体积混凝土施工内容主要为承台、底板、条形基础和电梯井。

底板总面积约为24000m2，底板混凝土为C35（p8），独立商业底板厚700mm，塔楼底板厚1000mm。

后浇带及分块面积见下图，阴影部分为1000mm厚底板，其余为700mm，最大一块浇筑为A楼底板，方量约为5000m3。

2．施工准备：（1）浇筑前项目部排定两大班作业的各岗位人员名单。

按照施工方案进行详细的技术交底，使所有参加人员都明确自己的岗位职责。

（2）施工现场有统一的指挥和调度。

施工中配置对讲机，为相互联络工具。

（3）混凝土浇筑人员应熟悉现场，掌握结构布置，钢筋疏密情况，以便掌握混凝土浇筑流向，浇筑方法，浇筑重点，准备混凝土浇筑用的振捣器、刮杠、抹子、铁锹等工具及养护材料（塑料薄膜和阻燃性草帘等）。

（4）浇筑前对溜槽、模板及其支架，钢筋和预埋件、预留洞口进行检查，并作好记录，符合设计要求及规范、规定，且经过业主、监理的隐蔽验收签字认可后，填写《混凝土浇灌申请书》，待批准后，方可通知搅拌站开盘。

（5）底板钢筋内必须彻底清理干净，不得有渣土、杂物及积水。

（6）浇筑之前，先用与底板混凝土同配比减石子的砂浆湿润泵管。

（7）现场备用一部分减水剂，当混凝土坍落度达不到要求时，按规范要求经总工程师批准后，可以掺入适量的减水剂，经搅拌车充分搅拌后，再进行浇筑。

GD2301003施工单位中国建筑一局（集团）有限公司工程名称广州金融城起步区AT090908地块项目分部工程地基与基础工程交底部位大体积混凝土施工日期2014年7月7日（8）由于本工程处在市中心，市政交通受到限制较多。

为保证交通顺畅，浇筑时间将选择周五晚8：00至周一早6：00之间。
