薄膜知识点汇总

光学薄膜基础知识介绍光学薄膜是一种具有特定光学性质的薄膜材料，通常由多个不同折射率的材料层次交替排列组成。

它以其特殊的折射、反射、透射等光学性质，在光学领域中得到广泛应用。

下面将介绍光学薄膜的基础知识。

一、光学薄膜的分类1.反射膜：反射膜是一种具有高反射特性的光学薄膜，适用于折射率较高的材料上，如金属、半导体、绝缘体等。

2.透射膜：透射膜是一种具有高透射特性的光学薄膜，适用于折射率较低的材料上，如玻璃、塑料等。

二、光学薄膜的制备方法1.蒸镀法：蒸镀法是最常用的制备光学薄膜的方法之一、它通过将所需材料加热至一定温度，使其蒸发或升华，并在基板上形成薄膜。

2.溅射法：溅射法是另一种常用的光学薄膜制备方法。

它通过在真空环境中，使用离子束或电子束激活靶材料，并将其溅射到基板上形成薄膜。

3.化学气相沉积法：化学气相沉积法是一种以气体化学反应为基础的制备光学薄膜的方法。

它通过将反应气体通入反应室中，在基板表面沉积出所需的材料薄膜。

三、光学薄膜的性质和应用1.折射率：光学薄膜的折射率是指光线在薄膜中传播时的折射程度，决定了光的传播速度和路径。

根据折射率的不同，可以制备出不同属性的光学薄膜，如透明薄膜、反射薄膜等。

2.反射率：光学薄膜的反射率是指光线在薄膜表面发生反射的程度，决定了光的反射效果。

反射薄膜广泛应用于光学镜片、反光镜、光器件等领域。

3.透射率：光学薄膜的透射率是指光线透过薄膜并达到基板的程度，决定了光的透射效果。

透射薄膜常用于光学滤波器、镜片涂层、光学器件等领域。

四、光学薄膜的设计与优化光学薄膜的设计与优化是制备高性能光学薄膜的关键。

根据所需的光学性质，可以通过调节不同层次的材料及其厚度，来达到特定的光学效果。

常用的设计方法包括正向设计、反向设计、全息设计等。

通过有效的设计与优化，可以实现特定波长的高反射、高透射、全反射等特性，满足不同光学器件的需求。

总结：光学薄膜是一种具有特殊光学性质的材料，广泛应用于光学领域中。

薄膜光学：1. 整部薄膜光学的物理依据就是光的干涉。

（托马斯 杨干涉实验）2. 列举常用的光学薄膜镀膜镜片，牛顿环，滤光片、反射镜，ITO 膜，幕墙玻璃，红外膜，DWDM 、光纤薄膜器件，电致变色膜。

3. 利用薄膜可以实现的功能减少反射，提高透射率；提高反射率；提高信噪比；保护探测器不被激光破坏；重要票据的防伪等等。

总之能列出多少光的用途就能列出多少光学薄膜的用途。

提高光学效率，减少杂光。

如高效减反射膜，高反射膜。

实现光束的调整和再分配。

如分束膜，分色膜，偏振分光膜。

通过波长的选择性提高系统信噪比。

如窄带及带通滤光片、长波通、短波通滤光片。

实现某些特定功能。

如ITO 透明导电膜，保护膜等。

4. 一束入射角为0θ的光入射到厚度为d1、折射率为n1的薄膜上产生的相位差为：111024cos /n d δπθλ=；双光束强度为：221212122cos2R R R r r rr δδ=+±=+±详细计算过程：5. 单层膜的多光束干涉计算：（薄膜光学2PPT 中P26-29）6. 电磁场间的关系：()111H N k E =⨯光学导纳：HN N r E=⨯，这是的另一种表达式称为光学导纳7. 光在两种材料界面上的反射：0101cos ,cos N p r s N ηηθηηηθ⎧--⎪==⎨+-*⎪⎩光：光：01010101R ηηηηηηηη*⎛⎫⎛⎫--=∙ ⎪ ⎪++⎝⎭⎝⎭8. 掌握单层膜的特征矩阵公式：薄膜光学3 PPT 中P 15-211112111sin cos 1sin cos i B C i δδηηηδδ⎡⎤⎡⎤⎡⎤⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ B C ⎡⎤⎢⎥⎣⎦称为膜系的特征矩阵 CY B=单层膜的反射系数和反射率为：000000,YY Y r R Y Y Y ηηηηηη*⎛⎫⎛⎫---==⋅ ⎪ ⎪+++⎝⎭⎝⎭9. 掌握多层膜的特征矩阵公式：薄膜光学3 PPT 中P 26-2910. 【计算】偶数四分之一光学膜层的特征矩阵：2231222r r sr rY ηηηηη------=--- 奇数四分之一光学膜层的特征矩阵：222422231r r r r r sY ηηηηηη-------=--- 计算多膜层（膜层厚度为四分之一波长的整数倍）的反射率。

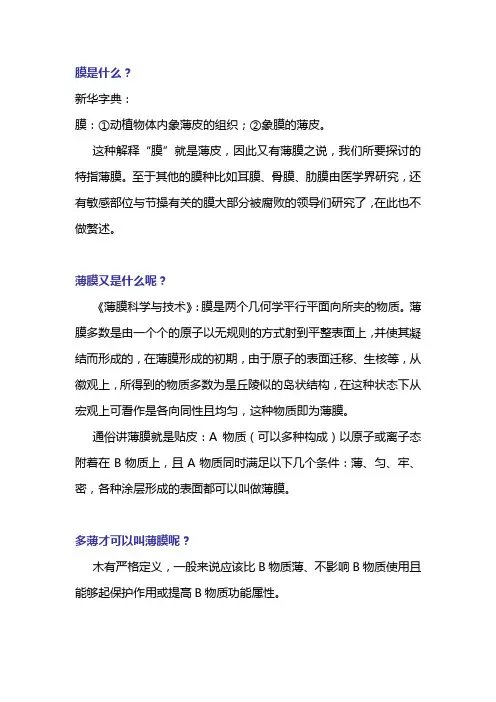

膜是什么？新华字典：膜：①动植物体内象薄皮的组织；②象膜的薄皮。

这种解释“膜”就是薄皮，因此又有薄膜之说，我们所要探讨的特指薄膜。

至于其他的膜种比如耳膜、骨膜、肋膜由医学界研究，还有敏感部位与节操有关的膜大部分被腐败的领导们研究了，在此也不做赘述。

薄膜又是什么呢？《薄膜科学与技术》：膜是两个几何学平行平面向所夹的物质。

薄膜多数是由一个个的原子以无规则的方式射到平整表面上，并使其凝结而形成的，在薄膜形成的初期，由于原子的表面迁移、生核等，从徽观上，所得到的物质多数为是丘陵似的岛状结构，在这种状态下从宏观上可看作是各向同性且均匀，这种物质即为薄膜。

通俗讲薄膜就是贴皮：A物质（可以多种构成）以原子或离子态附着在B物质上，且A物质同时满足以下几个条件：薄、匀、牢、密，各种涂层形成的表面都可以叫做薄膜。

多薄才可以叫薄膜呢？木有严格定义，一般来说应该比B物质薄、不影响B物质使用且能够起保护作用或提高B物质功能属性。

薄膜起什么作用？首先是保护，薄膜附着在机体上，可以首先磨损薄膜，防腐蚀耐磨损；其次是改性，使原来的物质具备薄膜的物理属性：提高硬度、提高耐高温能力、降低摩擦系数；第三改变颜色，使机体更炫更美。

薄膜的物理属性有哪些？1、有一定的厚度，无论多薄的膜，都有一定的厚度；2、薄膜有一定的致密性，孔隙率越小致密性越大，膜的质量月好；3、有一定的硬度，根据使用要求不同，薄膜应该满足相应的硬度需求，由于薄膜的构成和制备工艺不同硬度也千差万别；4、有一定的结合力，薄膜和机体的结合力应该满足使用要求；其结合力的强度决定于薄膜的构成和制备工艺；5、薄膜有特定的色泽，薄膜成分不同会产生万紫千红、色彩斑斓的表面颜色，根据需求选择适合的元素搭配。

薄膜有哪些分类？致密性薄膜从大类上可分为装饰膜和功能膜两种。

功能膜又可以分成硬膜和润滑膜。

如何测量膜的硬度？硬度是材料抵抗异物压入的能力，是材料多种力学性能的综合表现。

通常的硬度计都是通过压痕尺寸检测来计算硬度的。

光学薄膜复习要点第四章光学薄膜的制造工艺1.光学薄膜器件的质量要素光学性能:●膜层厚度d●膜层折射率n折射率误差的三个主要来源：------膜层的填充密度(聚集密度)------膜层的微观组织物理结构------膜层的化学成分机械性能:硬度:膜层材料的本身硬度和膜层内部的填充密度牢固度：是指膜层对于基底的附着力、黏结程度膜层与基底之间结合力的性质（范德华力、分子间作用力、经典吸引）成膜粒子的迁移能环境稳定性：希望薄膜器件的光学性能和机械性能在经历恶劣环境较长时间后仍然不变。

恶劣环境：盐水盐雾、高湿高温、高低温突变、全水浴半水浴、酸碱腐蚀提高方法:1.选用化学稳定性好的材料2.制作结构致密无缝可钻的膜层后果：1.结构致密:酸碱盐水对膜层的腐蚀为单一面腐蚀，速度慢，耐久性强2. 结构疏松：酸碱盐水对膜层的腐蚀是深入内部的体腐蚀，速度快，耐久性差。

填充密度:膜层的实际体积与膜层的几何体积之比。

后果：高的填充密度对应着优良的机械性能和光学性能的环境稳定性。

低：机械性能：膜层与基底之间吸附能小，膜层结构疏松牢固度差膜层表面粗糙，摩擦因数较大，抗摩擦损伤能力差非密封仪器内部，面腐蚀变为深入内部的体腐蚀光学性能：光线在粗糙表面散射损大空隙对环境气体的吸收导致膜层的有效光学厚度随环境、温度的变化而变化。

折射率不稳定。

提高膜层的填充密---基片温度、沉积速率、真空度、蒸汽入射角、离子轰击影响膜层质量的工艺要素：1.真空镀制光学薄膜的基本过程清洗零件---清洁真空室/装零件---抽真空和零件加温---膜厚仪调整---离子轰击---膜料预熔---镀膜---镀后处理---检测。

2.影响薄膜器件质量的工艺要素及其作用机理●真空度:影响折射率，散射，机械强度，不溶性后果:真空度低，使膜料蒸汽分子与剩余气体分子碰撞的几率增加，蒸汽分子的动能大大减小，与基片的吸附能间隙，从而导致沉积的膜层疏松，机械强度差，聚集密度低，化学成分不纯，膜层折射率，硬度变差。

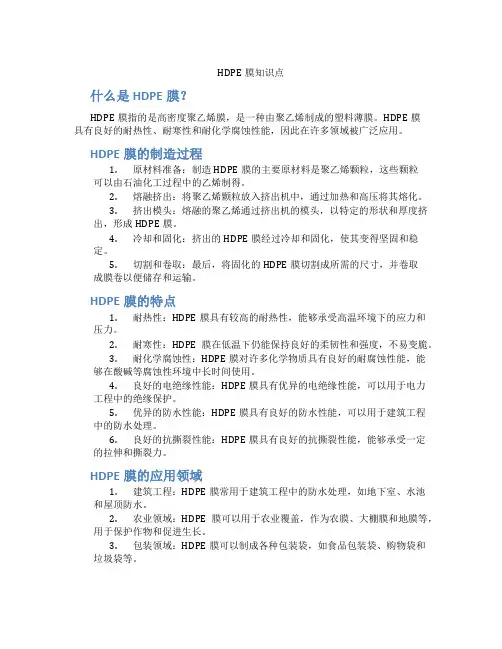

HDPE膜知识点什么是HDPE膜？HDPE膜指的是高密度聚乙烯膜，是一种由聚乙烯制成的塑料薄膜。

HDPE膜具有良好的耐热性、耐寒性和耐化学腐蚀性能，因此在许多领域被广泛应用。

HDPE膜的制造过程1.原材料准备：制造HDPE膜的主要原材料是聚乙烯颗粒，这些颗粒可以由石油化工过程中的乙烯制得。

2.熔融挤出：将聚乙烯颗粒放入挤出机中，通过加热和高压将其熔化。

3.挤出模头：熔融的聚乙烯通过挤出机的模头，以特定的形状和厚度挤出，形成HDPE膜。

4.冷却和固化：挤出的HDPE膜经过冷却和固化，使其变得坚固和稳定。

5.切割和卷取：最后，将固化的HDPE膜切割成所需的尺寸，并卷取成膜卷以便储存和运输。

HDPE膜的特点1.耐热性：HDPE膜具有较高的耐热性，能够承受高温环境下的应力和压力。

2.耐寒性：HDPE膜在低温下仍能保持良好的柔韧性和强度，不易变脆。

3.耐化学腐蚀性：HDPE膜对许多化学物质具有良好的耐腐蚀性能，能够在酸碱等腐蚀性环境中长时间使用。

4.良好的电绝缘性能：HDPE膜具有优异的电绝缘性能，可以用于电力工程中的绝缘保护。

5.优异的防水性能：HDPE膜具有良好的防水性能，可以用于建筑工程中的防水处理。

6.良好的抗撕裂性能：HDPE膜具有良好的抗撕裂性能，能够承受一定的拉伸和撕裂力。

HDPE膜的应用领域1.建筑工程：HDPE膜常用于建筑工程中的防水处理，如地下室、水池和屋顶防水。

2.农业领域：HDPE膜可以用于农业覆盖，作为农膜、大棚膜和地膜等，用于保护作物和促进生长。

3.包装领域：HDPE膜可以制成各种包装袋，如食品包装袋、购物袋和垃圾袋等。

4.电力工程：HDPE膜可用作电力电缆的绝缘保护，具有优异的电绝缘性能和耐化学腐蚀性能。

5.污水处理：HDPE膜可以用于污水处理设备中的过滤和分离，用于去除固体颗粒和液体的分离。

总结：HDPE膜是一种由聚乙烯制成的高密度塑料薄膜，具有良好的耐热性、耐寒性和耐化学腐蚀性能。

薄膜技术讲义薄膜基础知识一、光学图纸和技术文件中的常用术语及符号符号术语N 光圈数△N 光圈局部误差△R 标准样板精度B 表面疵病C 透镜偏心差d透镜中心厚度T透镜边缘厚度D零件直径Ｄ０（Ｄm)零件有效直径二、光学材料的基本知识１、光学材料的种类光学玻璃分为2大类:冕牌玻璃(K)和火石玻璃(F)2、光学性能:1)化学稳定性:玻璃抵抗水溶液、潮湿空气及其他侵蚀性介质如酸、碱、盐等破坏的能力；(DW DA)2）机械性能：比重、脆性、弹性、硬度（相对抗磨硬度FA）；3）热性能：热稳定性：指玻璃经受急冷急热的性能。

三、光学薄膜的分类及设计§3-1光学薄膜的分类1.减反膜2.滤光膜 3 保护膜4 内反射5 外反射6 高反膜7 分束膜8 分色膜9 偏振膜10 导电膜§3-2光学薄膜的基本特性和内容基本特性序号基本特性主要内容1 光学性能膜层在某一光谱范围内的反射、透射、吸收、散射等特性，同时包括折射率和消光系数等光学常数2 表面质量包括麻点、脱膜、擦痕、印迹、膜色不匀等3 力学性质主要包括附着力、硬度和应力4 环境适应性主要包括膜层的化学稳定性和热稳定性§3-3 光学薄膜的设计§3-3-1 减反射膜减反射膜是用来减少光能在光学元件表面的反射损失.可见光的光谱区域通常认为是400nm～760nm.1、单层减反射膜：当光线从折射率为n0的介质射入折射率为n1的介质时，在分界面上会产生光的反射，根据费涅尔定律，反射率R=(n0-n1)2/(n0+n1)2= (1-n1)2/(1+n1)2 当介质为空气时，认为n0=1 单层膜在中心波长λ0处的反射率R= （1- n12/ nS )2 / （1+ n12/ nS )2 其中nS是玻璃基底的折射率，n1是所镀膜料的折射率。

在光线垂直入射时，在中心波长λ0 出现零反射的条件为膜层的光学厚度n1d1等于λ0的1/4，即：n1d1= λ0/4，同时膜层的折射率n1等于基底折射率nS与入射介质折射率n0乘积的平方根，即n1=∨nsn02、双层减反膜（V形减反膜）：λ/4—λ/4（W形膜）: λ/4—λ/23、多层减反膜：四、镀膜技术§4-1 真空的基本知识1、定义：指在给定空间内，压强低于1标准大气压的气体状态。

塑料薄膜知识点总结一、塑料薄膜的特性1. 轻便灵活：塑料薄膜具有很高的柔韧性和可塑性，可以轻松地用于包装、覆盖和装饰等领域。

2. 耐腐蚀：塑料薄膜具有很好的抗化学腐蚀性能，可以保护包装物品不受外界的侵蚀。

3. 透明度好：塑料薄膜透明度好，可以有效展示包装物品的外观和内部情况，增加商品的吸引力。

4. 防潮保鲜：塑料薄膜具有很好的防潮性能，可以有效保鲜食品，延长其保质期。

5. 可印刷性：塑料薄膜表面平整，可以进行印刷，美化包装，增加宣传效果。

二、塑料薄膜的生产工艺1. 原料准备：塑料薄膜的主要原料为聚乙烯、聚丙烯等塑料颗粒，经过一系列的加工处理制成薄膜。

2. 挤出成型：通过挤出机将塑料颗粒加热熔融，然后通过模头挤出，形成塑料薄膜。

3. 拉伸和压延：经过挤出成型后的塑料薄膜需要经过拉伸和压延工艺，使其更加平整、均匀。

4. 冷却固化：经过拉伸和压延后的塑料薄膜需要进行冷却固化，使其形状稳定。

5. 检验包装：对生产好的塑料薄膜进行质量检验，符合标准要求后进行包装。

三、塑料薄膜的应用领域1. 包装：塑料薄膜广泛应用于商品包装领域，如食品包装、化妆品包装、医药包装等。

2. 农业：塑料薄膜可以用于农业覆盖膜、温室大棚膜、果蔬保鲜膜等，提高农产品产量和质量。

3. 医疗：塑料薄膜可以用于医用手术衣、一次性医疗制品包装等，保障医疗卫生安全。

4. 建筑：塑料薄膜可以用于建筑隔离膜、防水膜、保温膜等，提高建筑材料的使用性能。

5. 电子：塑料薄膜可以用于电子产品包装、绝缘材料等，保护电子产品的安全性。

四、塑料薄膜的环保问题1. 可降解性：传统的塑料薄膜在自然环境中分解需要数百年，对环境造成严重污染。

2. 循环利用：塑料薄膜可以通过回收再生利用的方式，减少对自然资源的消耗，降低环境压力。

3. 生产工艺：采用绿色环保的生产工艺，减少废气废水的排放，降低环境污染。

4. 替代品研发：研发符合环保要求的替代品，如可降解塑料薄膜、环保包装材料等。

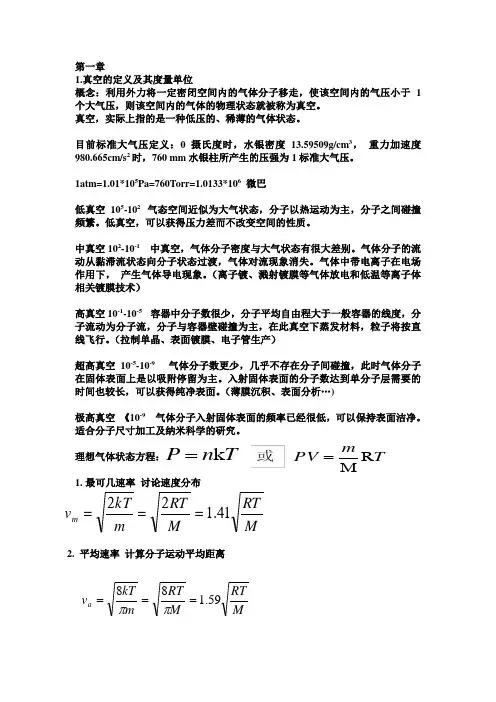

第一章 1.真空的定义及其度量单位 概念：利用外力将一定密闭空间内的气体分子移走，使该空间内的气压小于 1 个大气压，则该空间内的气体的物理状态就被称为真空。

真空，实际上指的是一种低压的、稀薄的气体状态。

目前标准大气压定义：0摄氏度时，水银密度13.59509g/cm 3， 重力加速度 980.665cm/s 2时，760 mm 水银柱所产生的压强为1标准大气压。

1atm=1.01*105Pa=760Torr=1.0133*106 微巴 低真空 105-102 气态空间近似为大气状态，分子以热运动为主，分子之间碰撞频繁。

低真空，可以获得压力差而不改变空间的性质。

中真空102-10-1 中真空，气体分子密度与大气状态有很大差别。

气体分子的流动从黏滞流状态向分子状态过渡，气体对流现象消失。

气体中带电离子在电场作用下， 产生气体导电现象。

（离子镀、溅射镀膜等气体放电和低温等离子体相关镀膜技术） 高真空10-1-10-5 容器中分子数很少，分子平均自由程大于一般容器的线度，分子流动为分子流，分子与容器壁碰撞为主，在此真空下蒸发材料，粒子将按直线飞行。

（拉制单晶、表面镀膜、电子管生产） 超高真空 10-5-10-9 气体分子数更少，几乎不存在分子间碰撞，此时气体分子在固体表面上是以吸附停留为主。

入射固体表面的分子数达到单分子层需要的时间也较长，可以获得纯净表面。

（薄膜沉积、表面分析…) 极高真空 《10-9 气体分子入射固体表面的频率已经很低，可以保持表面洁净。

适合分子尺寸加工及纳米科学的研究。

理想气体状态方程： 1. 最可几速率 讨论速度分布Tn P k =T m PV R M=M RT M RT m kT v m 41.122===2. 平均速率 计算分子运动平均距离 M RT M RT m kT v a 59.188===ππ2.每个气体分子在与其它气体分子连续2次碰撞之间运动经历的路程称为分子自由程。

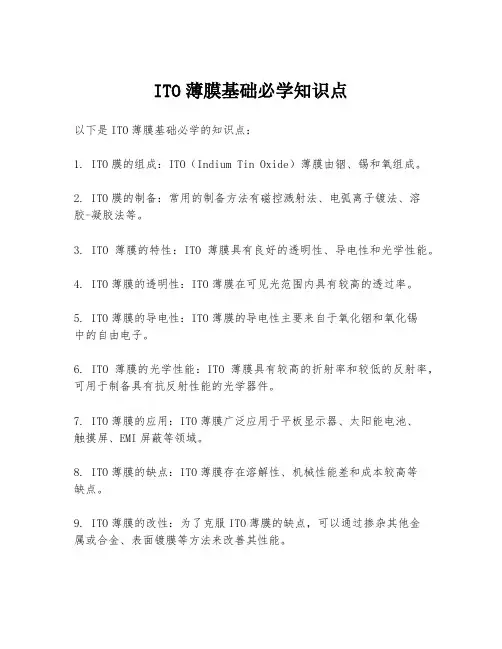

ITO薄膜基础必学知识点
以下是ITO薄膜基础必学的知识点：
1. ITO膜的组成：ITO（Indium Tin Oxide）薄膜由铟、锡和氧组成。

2. ITO膜的制备：常用的制备方法有磁控溅射法、电弧离子镀法、溶
胶-凝胶法等。

3. ITO薄膜的特性：ITO薄膜具有良好的透明性、导电性和光学性能。

4. ITO薄膜的透明性：ITO薄膜在可见光范围内具有较高的透过率。

5. ITO薄膜的导电性：ITO薄膜的导电性主要来自于氧化铟和氧化锡
中的自由电子。

6. ITO薄膜的光学性能：ITO薄膜具有较高的折射率和较低的反射率，可用于制备具有抗反射性能的光学器件。

7. ITO薄膜的应用：ITO薄膜广泛应用于平板显示器、太阳能电池、
触摸屏、EMI屏蔽等领域。

8. ITO薄膜的缺点：ITO薄膜存在溶解性、机械性能差和成本较高等
缺点。

9. ITO薄膜的改性：为了克服ITO薄膜的缺点，可以通过掺杂其他金
属或合金、表面镀膜等方法来改善其性能。

10. ITO薄膜的未来发展：随着电子产品对透明导电膜需求的增加，ITO薄膜的研究和应用将持续发展进步。

薄膜行业基础知识薄膜行业是材料科学领域的一个重要分支，它涉及到各种薄膜材料的生产、加工和应用。

以下是关于薄膜行业基础知识的一些要点：1. 薄膜的定义与分类：薄膜是一种极薄的材料，通常厚度在几纳米到几毫米之间。

根据材料和用途的不同，薄膜可以分为塑料薄膜、金属薄膜、陶瓷薄膜、半导体薄膜等。

2. 薄膜的制备方法：薄膜的制备方法多样，包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶胶-凝胶法、自旋涂覆、拉伸法等。

每种方法都有其特定的应用场景和优缺点。

3. 薄膜的特性：薄膜材料因其独特的物理和化学特性，在电子、光学、包装、建筑等多个领域有着广泛的应用。

例如，它们可以具有高透明度、良好的导电性、优异的阻隔性能等。

4. 薄膜的应用领域：- 电子行业：在半导体制造中，薄膜用于制造集成电路和微电子器件。

- 光学行业：薄膜用于制造反射镜、滤光片和增透膜等。

- 包装行业：薄膜用于食品和药品的包装，提供保护和延长保质期。

- 建筑行业：薄膜用于窗户的隔热和装饰，提高能效和美观性。

5. 薄膜的发展趋势：随着科技的进步，薄膜行业正朝着更高性能、更环保、更智能化的方向发展。

例如，纳米技术的应用使得薄膜的性能得到显著提升，而可降解薄膜的研发则响应了环保的需求。

6. 薄膜行业的挑战：薄膜行业面临的挑战包括提高生产效率、降低成本、减少环境污染以及开发新型薄膜材料。

这些挑战需要行业内外的合作和创新来克服。

7. 薄膜行业的未来展望：随着新材料和新技术的不断涌现，薄膜行业有望在新能源、柔性电子、生物医学等领域发挥更大的作用。

同时，薄膜行业也需要关注全球供应链的变化，以及新兴市场的需求。

薄膜行业是一个充满活力和创新的领域，它的发展不仅推动了科技进步，也极大地改善了人们的生活质量。

随着技术的不断进步，薄膜行业将继续在全球经济中扮演重要角色。

第一部分软包装材料之---塑料薄膜基本知识1一．软包装之薄膜的定义1二．塑料阻透性技术介绍21.塑料的阻透性22.透过系数23.常用中高阻透性塑料的透过系数24.名词解释25.塑料阻透方式36.多层复合材料的阻透性公式：37.多层共挤出复合的方式38.国内外较普遍的阻透复合方式49.中、高阻隔复合材料的标准410、无菌包装的物理性能和机械性能指标4三、复合包装材料4四、多层复合技术6五、多层共挤复合高阻隔薄膜7七、常用的阻隔材料9八. 应用实例9十一、塑料的热封性11第二部分共挤吹膜的生产、工艺技术和应用12第一章基本原料介绍12一、常用塑料包装材料简介12二．粘合树脂的介绍（常用粘合性聚合物）181、酸酐改性的乙烯-醋酸乙烯共聚物（简称EVA改性粘合树脂）182、酸酐改性的线形低密度聚乙烯聚合物（简称LLDPE粘合树脂）183、酸酐改性的聚丙烯聚合物（简称PP粘合树脂）194、酸酐改性的高密度聚乙烯聚合物（简称HDPE粘合树脂）195、乙烯和甲基丙烯酸酯的共聚物（主要用于涂布）略196、粘结性树脂的性能及其在共挤复合中的应用19第三部分塑料原料名称中英文对照表20第一部分软包装材料之---塑料薄膜基本知识一．软包装之薄膜的定义在国家包装通用术语（GB4122—83）中，软包装的定义为：软包装是指在充填或取出内装物后，容器形状可发生变化的包装。

用纸、铝箔、纤维、塑料薄膜以及它们的复合物所制成的各种袋、盒、套、包封等均为软包装。

一般将厚度在0.25mm以下的片状塑料称为薄膜。

塑料薄膜透明、柔韧，具有良好的耐水性、防潮性和阻气性、机械强度较好，化学性质稳定，耐油脂，易于印刷精美图文，可以热封制袋。

它能满足各种物品的包装要求，是用于包装易存、易放的方便食品，生活用品，超级市场的小包装商品的理想材料。

以塑料薄膜为主的软包装印刷在包装印刷中占有重要地位。

据统计，从1980年以来，世界上一些先进国家的塑料包装占整个包装印刷的32.5%～44%。

聚酰亚胺情况介绍一、概述聚酰亚胺作为一种特种工程材料，已广泛应用在航空、航天、微电子、纳米、液晶、分离膜、激光等领域。

近来，各国都在将聚酰亚胺的研究、开发及利用列入21世纪最有希望的工程塑料之一。

聚酰亚胺，因其在性能和合成方面的突出特点，不论是作为结构材料或是作为功能性材料，其巨大的应用前景已经得到充分的认识，被称为是“解决问题的能手(protion solver) ”，并认为“没有聚酰亚胺就不会有今天的微电子技术”。

二、聚酰亚胺的性能1、全芳香聚酰亚胺按热重分析，其开始分解温度一般都在500℃左右。

由联苯二酐和对苯二胺合成的聚酰亚胺，热分解温度达到600℃，是迄今聚合物中热稳定性最高的品种之一。

2、聚酰亚胺可耐极低温，如在－269℃的液态氦中不会脆裂。

3、聚酰亚胺具有优良的机械性能，未填充的塑料的抗张强度都在100Mpa以上，均苯型聚酰亚胺的薄膜(Kapton)为170Mpa以上，而联苯型聚酰亚胺(Upilex S)达到400Mpa。

作为工程塑料，弹性膜量通常为3～4Gpa，纤维可达到200Gpa，据理论计算，均苯二酐和对苯二胺合成的纤维可达500Gpa，仅次于碳纤维。

4、一些聚酰亚胺品种不溶于有机溶剂，对稀酸稳定，一般的品种不大耐水解，这个看似缺点的性能却使聚酰亚胺有别于其他高性能聚合物的一个很大的特点，即可以利用碱性水解回收原料二酐和二胺，例如对于Kapton薄膜，其回收率可达80～90%。

改变结构也可以得到相当耐水解的品种，如经得起120℃下500小时水煮。

5、聚酰亚胺的热膨胀系数在2×10-5～3×10-5/℃，岳子热塑性聚酰亚胺在3×10-5/℃，联苯型可达1×10-6/℃，个别品种可达1×10-7/℃。

6、聚酰亚胺具有很高的耐辐照性能，其薄膜在5×109rad快电子辐照后强度保持率为90%。

7、聚酰亚胺具有良好的介电性能，介电常数为3.4左右，引入氟，或将空气纳米尺寸分散在聚酰亚胺中，介电常数可以降到 2.5左右。

1.双向拉伸聚丙烯薄膜（BOPP）双向拉伸聚丙烯薄膜是由聚丙烯颗粒经共挤形成片材后, 再经纵横两个方向的拉伸而获得的。

由于拉伸分子定向, 所以此薄膜的物理稳定性、机械强度、气密性较好, 透明度和光泽度较高, 坚韧耐磨, 是目前应用最广泛的印刷薄膜。

一般使用厚度为20～40 μm , 应用最广泛的为20 μm 。

其主要缺点是热封性差, 所以一般用做复合薄膜的外层薄膜, 如与聚乙烯薄膜复合后防潮性、透明性、强度、挺度和印刷性均较理想, 适用于盛装干燥食品。

由于双向拉伸聚丙烯薄膜的表面为非极性, 结晶度高, 表面自由能低, 因此, 其印刷性能较差, 对油墨和胶黏剂的附着力差, 在印刷和复合前需要进行表面处理。

2.低密度聚乙烯薄膜（LDPE）低密度聚乙烯薄膜一般采用吹塑和流延两种工艺制成, 流延聚乙烯薄膜的厚度均匀, 但由于价格较高, 目前很少使用。

吹塑聚乙烯薄膜是由吹塑级PE颗粒经吹塑机吹制而成的, 成本较低, 所以应用最为广泛。

低密度聚乙烯薄膜是一种半透明、有光泽、质地较柔软的薄膜, 具有优良的化学稳定性、热封性、耐水性和防潮性, 耐冷冻, 可水煮, 其主要缺点是对氧气的阻隔性较差, 常用于复合软包装材料的内层薄膜, 而且也是目前应用最广泛、用量最大的一种塑料包装薄膜, 约占塑料包装薄膜耗用量的40%以上。

由于聚乙烯分子中不含极性基团, 即其表面为非极性, 且结晶度高, 表面自由能低, 因此, 该薄膜的印刷性能较差, 对油墨和胶黏剂的附着力差, 因此, 在印刷和复合前需要进行表面处理。

3.（PET）聚酯薄膜是以聚对苯二甲酸乙二醇酯为原料, 采用挤出法制成厚片, 再经双向拉伸制成的薄膜材料。

它是一种无色透明、有光泽的薄膜, 机械性能优良, 刚性、硬度及韧性高, 耐穿刺, 耐摩擦, 耐高温和低温, 耐化学药品性、耐油性、气密性和保香性良好, 是常用的阻透性复合薄膜基材之一, 但聚酯薄膜的价格较高, 一般厚度为12 μm, 常用做蒸煮包装的外层材料, 印刷适性较好。

1.1薄膜概述作业题：什么是薄膜1.薄膜的定义（1）：由单个的原子、离子、原子团无规则地入射到基板表面，经表面附着、迁徙、凝结、成核、核生长等过程而形成的一薄层固态物质。

定义（2）：采用特定的制备方法在基板表面上生长得到的一薄层固态物质。

·薄膜的尺度：通常：薄膜< 1μm 厚膜>10μm·微电子电路的工艺有哪些方法实现？答：光刻、镀膜、电子束。

1.2 薄膜结构和缺陷作业题：蒸发薄膜微观结构随基片温度的变化如何改变？低温时，扩散速率小，成核数目有限，形成不致带有纵向气孔的葡萄结构;随着温度升高，扩散速率增大，形成紧密堆积纤维状晶粒然后转为完全之谜的柱状晶体结构;温度再升高，晶粒尺寸随凝结温度升高二增大，结构变为等轴晶貌。

其他：·薄膜主要缺陷类型及特点？薄膜的缺陷分为:点缺陷(晶格排列出现只涉及到单个晶格格点，典型构型是空位和填隙原子，点缺陷不能用电子显微镜直接观测到，点缺陷种类确定后，它的形成能是一个定值)、位错(在薄膜中最常遇到，是晶格结构中一种“线性”不完整结构，位错大部分从薄膜表面伸向基体表面，并在位错周围产生畸变)、晶格间界(薄膜由于含有许多小晶粒，故晶粒间界面积比较大)和层错缺陷(由原子错排产生，在小岛间的边界处出现，当聚合并的小岛再长大时反映层错缺陷的衍射衬度就会消失)。

·薄膜晶粒织构（组织结构）模型：（能区分）·薄膜结构是指哪些结构？其特点是什么？（1）薄膜结构：组织结构（包含无定形结构、多晶结构、纤维结构、单晶结构）、晶体结构、表面结构。

（2）特点：组织结构：薄膜的结晶形态晶体结构：多数情况下，薄膜中晶粒的晶格结构与体材料相同，只是晶粒取向和晶粒尺寸不同，晶格常数也不同。

表面结构： a、呈柱状颗粒和空位组合结构；b、柱状体几乎垂直于基片表面生长，而且上下端尺寸基本相同；c、平行于基片表面的层与层之间有明显的界面；1.3 薄膜的形成作业题：1.薄膜生长的三个过程一、吸附、表面扩散与凝结过程二、核形成与生长过程三、连续薄膜的形成（岛形成与生长过程。

课外百科物理超导薄膜知识点超导薄膜是一种特殊材料，具有极低的电阻和磁场抗性。

它在很多应用中都具有重要的意义，如电力传输、能源储存、电子仪器等。

下面是一些关于超导薄膜的知识点。

1. 物理基础：超导薄膜是指在介质基底上制备的超导薄膜材料。

其中，超导是指在某一低温下，电流在材料中的流动变得完全没有阻力。

这种零电阻的现象是由于在超导材料中存在一种称为Cooper对的电子对，它们通过库仑相互作用而形成。

超导材料的磁场抗性是指在极低温下，材料对外加磁场表现出的排斥现象。

2. 超导薄膜制备：超导薄膜的制备通常采用物理气相沉积、激光脉冲沉积、化学气相沉积等技术。

制备过程需要在特定的温度和压力下进行，并且需要严格控制材料的成分和结构。

此外，制备超导薄膜还需要考虑到材料与底座的相容性，以及制备薄膜的纯度，韧性和稳定性等因素。

3. 超导薄膜的特性：超导薄膜具有很多特殊的物理特性。

首先，它们具有极低的电阻，可以实现零能耗的电流传输。

其次，超导薄膜的临界电流密度很高，意味着它们可以承受较大的电流密度而不会失去超导性。

此外，超导薄膜还具有极高的磁场抗性，可以在高磁场下保持超导态。

最后，超导薄膜的临界温度很低，通常在几十开尔文以下，这要求在制备和使用过程中需要保持很低的温度。

4. 应用：超导薄膜在许多应用中都起到了重要的作用。

首先，超导薄膜可以用于制造超导体磁体，用于核磁共振成像（MRI），加速器等领域。

其次，超导薄膜可以用于制造超导电缆，用于电力传输和分配，提高能源输送的效率。

此外，超导薄膜还可以用于制造高灵敏度的仪器和传感器，如超导量子干涉仪和超导量子干涉器等。

5. 挑战和前景：尽管超导薄膜在各个领域都具有重要的应用前景，但其制备和使用仍然面临着一些挑战。

首先，超导薄膜的制备技术需要进一步提高，以提高材料的纯度和均匀性，并且要降低制备过程中的成本。

其次，超导薄膜需要在极低的温度下才能实现超导性，这限制了其在一些领域的应用。

薄膜材料制备原理、技术及应用知识点1一、名词解释1. 气体分子的平均自由程:自由程是指一个分子与其它分子相继两次碰撞之间，经过的直线路程。

对个别分子而言，自由程时长时短，但大量分子的自由程具有确定的统计规律。

气体分子相继两次碰撞间所走路程的平均值。

2. 物理气相沉积（PVD）：物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

3. 化学气相沉积（CVD）：化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

4. 等离子体鞘层电位：等离子区与物体表面的电位差值ΔV p即所谓的鞘层电位。

在等离子体中放入一个金属板，由于电子和离子做热运动，而电子比离子的质量小，热速度就比离子大，先到达金属板，这样金属板带上负电，板附近有一层离子，于是形成了一个小局域电场，该电场加速了离子，减速电子，最终稳定了以后，就形成了鞘层结构，该金属板稳定后具有一个电势，称为悬浮电位。

5. 溅射产额：即单位入射离子轰击靶极溅出原子的平均数，与入射离子的能量有关。

6. 自偏压效应：在射频电场起作用的同时，靶材会自动地处于一个负电位下，导致气体离子对其产生自发的轰击和溅射。

7. 磁控溅射：在二极溅射中增加一个平行于靶表面的封闭磁场，借助于靶表面上形成的正交电磁场，把二次电子束缚在靶表面特定区域来增强电离效率，增加离子密度和能量，从而实现高速率溅射的过程。
