配电室变压器容量计算表

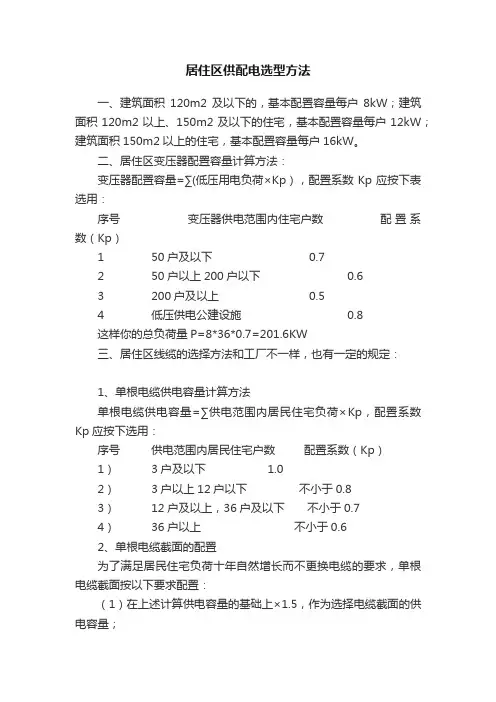

居住区供配电选型方法一、建筑面积120m2及以下的，基本配置容量每户8kW；建筑面积120m2以上、150m2及以下的住宅，基本配置容量每户12kW；建筑面积150m2以上的住宅，基本配置容量每户16kW。

二、居住区变压器配置容量计算方法：变压器配置容量=∑(低压用电负荷×Kp），配置系数Kp应按下表选用：序号变压器供电范围内住宅户数配置系数（Kp）1 50户及以下 0.72 50户以上200户以下 0.63 200户及以上 0.54 低压供电公建设施 0.8这样你的总负荷量P=8*36*0.7=201.6KW三、居住区线缆的选择方法和工厂不一样，也有一定的规定：1、单根电缆供电容量计算方法单根电缆供电容量=∑供电范围内居民住宅负荷×Kp，配置系数Kp应按下选用：序号供电范围内居民住宅户数配置系数（Kp）1）3户及以下 1.02）3户以上12户以下不小于0.83）12户及以上，36户及以下不小于0.74）36户以上不小于0.62、单根电缆截面的配置为了满足居民住宅负荷十年自然增长而不更换电缆的要求，单根电缆截面按以下要求配置：（1）在上述计算供电容量的基础上×1.5，作为选择电缆截面的供电容量；（2）由以上供电容量计算出电流值，再根据电流值选择电缆截面。

配电室每回低压出线，一般按400A选择，留有十年负荷自然增长裕度，除以1.5按267A控制。

低压出线电缆截面选用如下：（1） 160千伏安＜单根电缆供电容量≤175千伏安时，配置铜芯4×240mm2；（2）单根电缆供电容量≤160千伏安时，配置铜芯4×150mm2。

配电室低压出线，如400A不能满足要求时，也可按630A或1000A选择，低压出线电缆截面选用办法同上。

电缆分接箱分接表箱的单根电缆，应控制其供电容量不大于100千伏安。

单回电缆截面选用如下：（1）75千伏安＜单根电缆供电容量≤100千伏安时，配置铝芯4×95mm2；（2）单根电缆供电容量≤75千伏安时，配置铝芯4×50mm2。

变压器计算方法
变压器是一种用于改变交流电压的静止电气设备，常用于电力系统、工业生产和居民用电等领域。

变压器容量是指变压器本身所能承担的功率，单位是千伏安（KVA），是变压器能带负荷的能力。

变压器的容量由变压器结构决定，包括铁芯和绕组等。

在选择变压器容量时，需要考虑变压器的负载情况、运行环境、电压等级等因素。

变压器容量的计算方法如下：
1. 计算负载的每相最大功率：将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。

（注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。

）在实际应用中，需要根据具体的情况选择合适的变压器，并进行相关的计算和验证，以确保变压器能够安全、可靠、经济地运行。

如果你还想了解更多关于变压器的计算方法，可以继续向我提问。

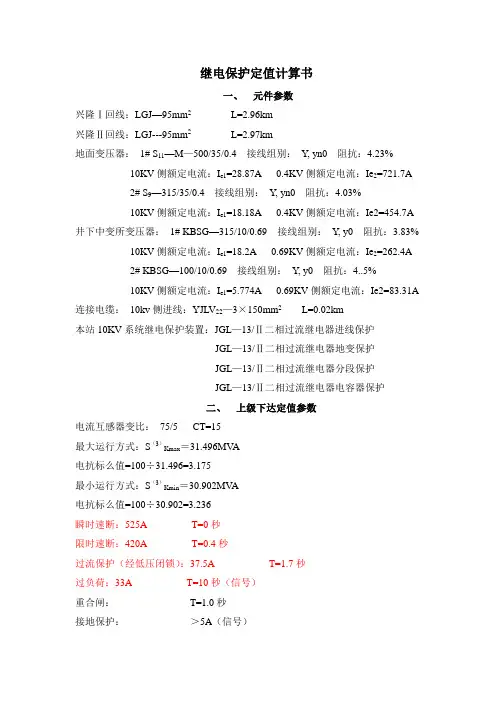

继电保护定值计算书一、元件参数兴隆Ⅰ回线：LGJ—95mm2L=2.96km兴隆Ⅱ回线：LGJ---95mm2 L=2.97km地面变压器：1# S11—M—500/35/0.4 接线组别：Y, yn0 阻抗：4.23% 10KV侧额定电流：I e1=28.87A 0.4KV侧额定电流：Ie2=721.7A2# S9—315/35/0.4 接线组别：Y, yn0 阻抗：4.03%10KV侧额定电流：I e1=18.18A 0.4KV侧额定电流：Ie2=454.7A 井下中变所变压器：1# KBSG—315/10/0.69 接线组别：Y, y0 阻抗：3.83% 10KV侧额定电流：I e1=18.2A 0.69KV侧额定电流：Ie2=262.4A2# KBSG—100/10/0.69 接线组别：Y, y0 阻抗：4..5%10KV侧额定电流：I e1=5.774A 0.69KV侧额定电流：Ie2=83.31A 连接电缆：10kv侧进线：YJLV22—3×150mm2L=0.02km本站10KV系统继电保护装置：JGL—13/Ⅱ二相过流继电器进线保护JGL—13/Ⅱ二相过流继电器地变保护JGL—13/Ⅱ二相过流继电器分段保护JGL—13/Ⅱ二相过流继电器电容器保护二、上级下达定值参数电流互感器变比：75/5 CT=15最大运行方式：S（3）Kmax＝31.496MV A电抗标么值=100÷31.496=3.175最小运行方式：S（3）Kmin＝30.902MV A电抗标么值=100÷30.902=3.236瞬时速断：525A T=0秒限时速断：420A T=0.4秒过流保护（经低压闭锁）：37.5A T=1.7秒过负荷：33A T=10秒（信号）重合闸：T=1.0秒接地保护：＞5A（信号）三、 短路电流计算1、系统元件等值排列图、阻抗图见附图二、附图三：2、各元件阻抗标么值计算 选取基准容量S b =100MV A系统电抗 X 1max *=S b /S （3）Kmax =100/31.496=3.175 X 1min *= S b /S （3）Kmin =100/30.902=3.236 兴隆线 架空线路=［L ×（0.33+j0.353）］×（100÷10.52）=［2.9×（0.33+j0.353）］×（100÷10.52）=0.868+j0.928连接电缆= X l ×L ×（S b / U b 2）=0.08×0.2×（100/10.52）=0.015X 2*=22015.0928.0j 868.0）（++=1.282 电容一 X 3*= X l ×L ×（S b / U b 2）=0.08×0.02×（100/10.52）=0.002地变电缆 X 4*= X 10* =X l ×L ×（S b / U b 2）=0.08×0.025×（100/10.52）=0.002 地变一 X 5*= U K %/100）×（S b /S T ）=（4.23/100）×（100/0.5）=8.46 井变电缆 X 6*= X 8* =X l ×L ×（S b / U b 2）=0.08×0.8×（100/10.52）=0.058 井变 X 7*= U K %/100）×（S b /S T ）=（4.5/100）×（100/0.415）=10.843 地变二 X 9*= U K %/100）×（S b /S T ）=（4.03/100）×（100/0.315）=12.794 3、S b =100MV A 各基准量选择见表一：1 X 1*∑max = X*1max ＋X 2*=3.175+1.282=4.457 X 1*∑min *= X*1min ＋X 2*=3.236+1.282=4.518 5、K 2（3）点短路总电抗X 2*∑max = X 1*∑max ＋X 3 =4.457＋0.002=4.459 X 2*∑min = X 1*∑min ＋X 3=4.518+0.002=4.526、K 3（3、）、K 7（3）点短路总电抗X 3*∑max = X 1*∑max + X 4=4.457+0.002=4.459 X 3*∑min = X 1*∑min + X 4=4.518+0.002=4.52 7、K 5（3）点短路总电抗X 5*∑max = X 1*∑max ＋X 6=4.457+0.058=4.515 X 5*∑min = X 1*∑min ＋X 6=4.518+0.058=4.576 8、K 4（3）点短路总电抗X 4*∑max = X 3*∑max ＋X 5=4.459+8.46=12.919 X 4*∑min = X 3*∑min ＋X 5=4.52+8.46=12.98 9、K 6（3）点短路总电抗X 6*∑max = X 5*∑max ＋X 7=4.515+10.843=15.358 X 6*∑min = X 5*∑min ＋X 7=4.576+10.843=15.419 10、K 8（3）点短路总电抗X 8*∑max = X 3*∑max ＋X 9=4.459+12.794=17.253 X 8*∑min = X 3*∑min ＋X 9=4.52+12.794=17.31411、最大运行方式下K1（3）点短路时的电流值电流标么值：K1（3）max*= 1 ÷X1∑max*=1÷4.457=0.224电流实际值：K1（3）max= K1（3）max*×I b =0.224×5.499 = 1232A最大二相短路电流：K1（2）max÷2×K1（3）max =√3÷2×1232A=1037A K2（3）点短路时的电流值电流标么值：K2（3）max*= 1/X2∑max*=1÷4.459=0.224电流实际值：K2（3）max= K2（3）max*×I b=0.224×5.499=1232A最大二相短路电流：K2（2）max2×K2（3）max2×1232=1067A 最小运行方式下K1（3）点短路时的电流值电流标么值：K1（3）min*= 1÷X1∑min*=1÷4.518=0.221电流实际值：K1（3）min= K1（3）min*×I b=0.221×5.499=1215A最小二相短路电流：K1（2）min2×K1（3）min2×1215A=1052A K2（3）点短路时的电流值电流标么值：K2（3）min*= 1÷X2∑min*=1÷4.52=0.221电流实际值：K2（3）min= K2（3）min*×I b=0.221×5.499=1215A最小二相短路电流：K2（2）min2×K2（3）min2×1215=1052A 1、K1-8各点短路时的电流值汇总见表二：四、10kv系统接地电流计算Ic空=（10.5kv×4.2km）÷350=0.126AIc缆=（10.5kv×6.2km）÷10=6.51AIc总=0.126+6.51=6.636A五、10KV进线保护计算低电压定值：按躲过母线最低运行电压计算U DZ =UN.min÷（Kk×Kf）=0.92×37÷（1.15×1.1）=26.9KV折算到二次侧U DZ-2=76.3V取70V a、电流保护：①瞬时电流速断保护：跳闸选择此定值时应考虑因素： 10KV母线发生最小短路电流时，应能可靠跳闸。

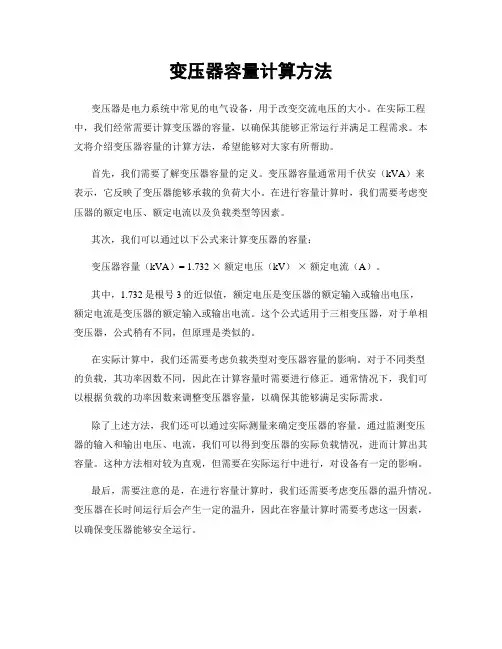

变压器容量计算方法变压器是电力系统中常见的电气设备，用于改变交流电压的大小。

在实际工程中，我们经常需要计算变压器的容量，以确保其能够正常运行并满足工程需求。

本文将介绍变压器容量的计算方法，希望能够对大家有所帮助。

首先，我们需要了解变压器容量的定义。

变压器容量通常用千伏安（kVA）来表示，它反映了变压器能够承载的负荷大小。

在进行容量计算时，我们需要考虑变压器的额定电压、额定电流以及负载类型等因素。

其次，我们可以通过以下公式来计算变压器的容量：变压器容量（kVA）= 1.732 ×额定电压（kV）×额定电流（A）。

其中，1.732是根号3的近似值，额定电压是变压器的额定输入或输出电压，额定电流是变压器的额定输入或输出电流。

这个公式适用于三相变压器，对于单相变压器，公式稍有不同，但原理是类似的。

在实际计算中，我们还需要考虑负载类型对变压器容量的影响。

对于不同类型的负载，其功率因数不同，因此在计算容量时需要进行修正。

通常情况下，我们可以根据负载的功率因数来调整变压器容量，以确保其能够满足实际需求。

除了上述方法，我们还可以通过实际测量来确定变压器的容量。

通过监测变压器的输入和输出电压、电流，我们可以得到变压器的实际负载情况，进而计算出其容量。

这种方法相对较为直观，但需要在实际运行中进行，对设备有一定的影响。

最后，需要注意的是，在进行容量计算时，我们还需要考虑变压器的温升情况。

变压器在长时间运行后会产生一定的温升，因此在容量计算时需要考虑这一因素，以确保变压器能够安全运行。

总之，变压器容量的计算是电力系统设计和运行中的重要内容，通过合理的计算方法，可以确保变压器能够满足实际需求，并保证系统的安全稳定运行。

希望本文介绍的方法能够对大家有所帮助，谢谢阅读！。

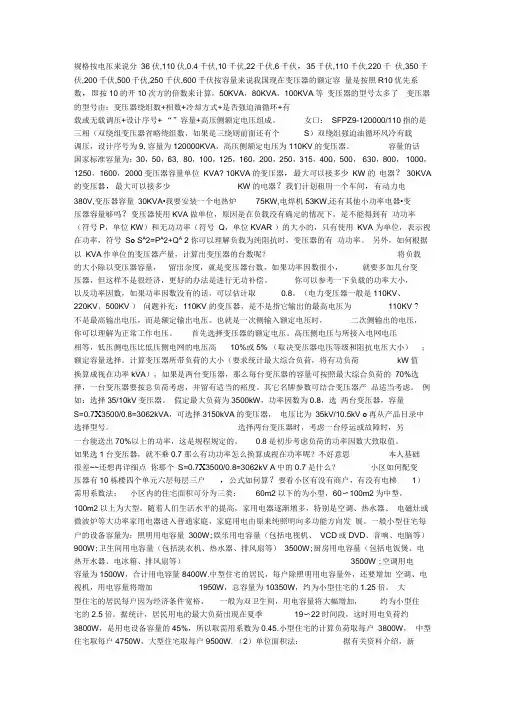

规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏，35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏按容量来说我国现在变压器的额定容量是按照R10优先系数，即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+ “”容量+高压侧额定电压组成。

女口：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9,容量为120000KVA，高压侧额定电压为110KV的变压器。

容量的话国家标准容量为：30，50，63, 80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000变压器容量单位KVA? 10KVA的变压器，最大可以接多少KW 的电器？ 30KVA 的变压器，最大可以接多少KW的电器？我们计划租用一个车间，有动力电380V,变压器容量30KVA•我要安装一个电热炉75KW,电焊机53KW,还有其他小功率电器•变压器容量够吗？变压器使用KVA做单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KVAR ）的大小的，只有使用KVA 为单位，表示视在功率，符号S o S A2=P A2+Q A 2你可以理解负载为纯阻抗时，变压器的有功功率。

另外，如何根据以KVA作单位的变压器产量，计算出变压器的台数呢？将负载的大小除以变压器容量，留出余度，就是变压器台数，如果功率因数很小，就要多加几台变压器，但这样不是很经济，更好的办法是进行无功补偿。

你可以参考一下负载的功率大小，以及功率因数，如果功率因数没有的话，可以估计取0.8，（电力变压器一般是110KV、220KV、500KV ）问题补充：110KV 的变压器，是不是指它输出的最高电压为110KV ?不是最高输出电压，而是额定输出电压。

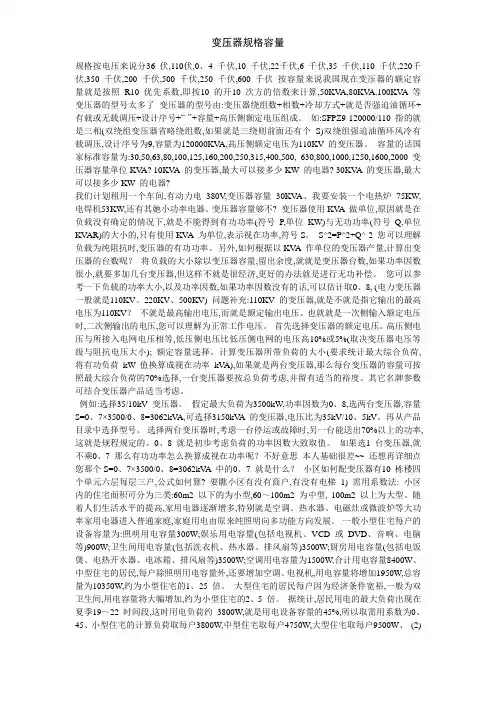

规格按电压来说分36 伏,110伏,0、4 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量就是按照R10 优先系数,即按10 的开10 次方的倍数来计算,50KV A,80KV A,100KV A 等变压器的型号太多了变压器的型号由:变压器绕组数+相数+冷却方式+就是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

如:SFPZ9-120000/110 指的就是三相(双绕组变压器省略绕组数,如果就是三绕则前面还有个S)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KV A,高压侧额定电压为110KV 的变压器。

容量的话国家标准容量为:30,50,63,80,100,125,160,200,250,315,400,500, 630,800,1000,1250,1600,2000 变压器容量单位KV A? 10KV A 的变压器,最大可以接多少KW 的电器? 30KV A 的变压器,最大可以接多少KW 的电器?我们计划租用一个车间,有动力电380V,变压器容量30KVA、我要安装一个电热炉75KW,电焊机53KW,还有其她小功率电器、变压器容量够不? 变压器使用KV A 做单位,原因就是在负载没有确定的情况下,就是不能得到有功功率(符号P,单位KW)与无功功率(符号Q,单位KV AR)的大小的,只有使用KV A 为单位,表示视在功率,符号S。

S^2=P^2+Q^ 2 您可以理解负载为纯阻抗时,变压器的有功功率。

另外,如何根据以KVA 作单位的变压器产量,计算出变压器的台数呢？将负载的大小除以变压器容量,留出余度,就就是变压器台数,如果功率因数很小,就要多加几台变压器,但这样不就是很经济,更好的办法就是进行无功补偿。

您可以参考一下负载的功率大小,以及功率因数,如果功率因数没有的话,可以估计取0、8, (电力变压器一般就是110KV、220KV、500KV) 问题补充:110KV 的变压器,就是不就是指它输出的最高电压为110KV？不就是最高输出电压,而就是额定输出电压。

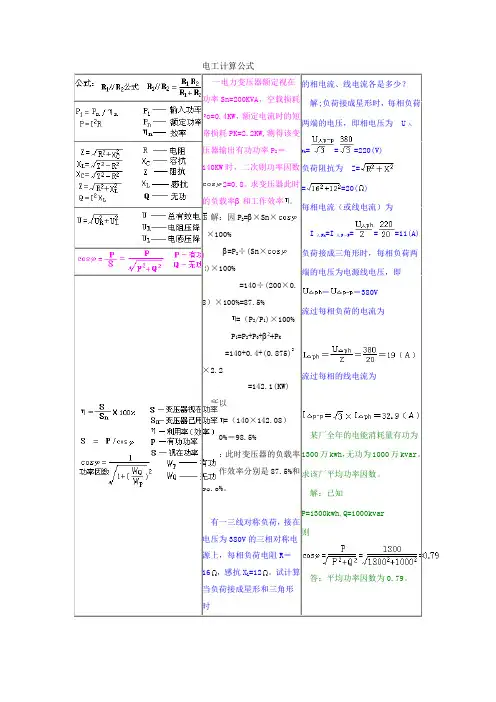

电工计算公式一电力变压器额定视在功率Sn=200KVA，空载损耗Po=0.4KW，额定电流时的短路损耗PK=2.2KW,测得该变压器输出有功功率P2＝140KW时，二次则功率因数2=0.8。

求变压器此时的负载率β 和工作效率。

解：因P2=β×Sn×2×100%β=P2÷(Sn×2)×100%=140÷(200×0. 8）×100%=87.5%=（P2/P1)×100%P1=P2+P0+β2+P K=140+0.4+(0.875)2×2.2=142.1(KW)所以=（140×142.08）×100%＝98.5%答：此时变压器的负载率和工作效率分别是87.5%和98.5%。

有一三线对称负荷，接在电压为380V的三相对称电源上，每相负荷电阻R＝16，感抗X L=12。

试计算当负荷接成星形和三角形时的相电流、线电流各是多少？解;负荷接成星形时，每相负荷两端的电压，即相电压为U入Ph===220(V)负荷阻抗为Z===20()每相电流（或线电流）为I入Ph=I入P－P===11(A)负荷接成三角形时，每相负荷两端的电压为电源线电压，即＝＝380V流过每相负荷的电流为流过每相的线电流为某厂全年的电能消耗量有功为1300万kwh，无功为1000万kvar。

求该厂平均功率因数。

解：已知P=1300kwh,Q=1000kvar则答：平均功率因数为0.79。

计算：一个2.4H的电感器，在多大频率时具有1500的电感？解：感抗X L＝则=99.5(H Z)答：在99.5H Z时具有1500的感抗。

某企业使用100kvA变压器一台(10/0.4kv),在低压侧应配置多大变比的电流互感器？解：按题意有答：可配置150/5的电流互感器。

一台变压器从电网输入的功率为150kw，变压器本身的损耗为20kw。

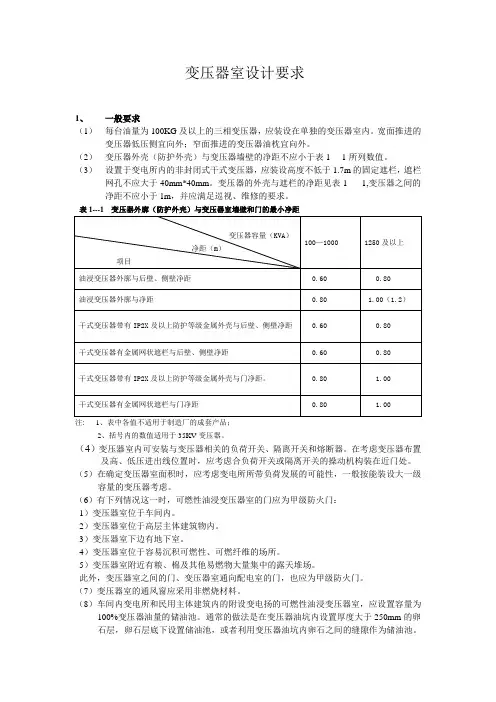

变压器室设计要求1、一般要求（1）每台油量为100KG及以上的三相变压器，应装设在单独的变压器室内。

宽面推进的变压器低压侧宜向外；窄面推进的变压器油枕宜向外。

（2）变压器外壳（防护外壳）与变压器墙壁的净距不应小于表1----1所列数值。

（3）设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm*40mm。

变压器的外壳与遮栏的净距见表1-----1,变压器之间的净距不应小于1m，并应满足巡视、维修的要求。

表1---1 变压器外廓（防护外壳）与变压器室墙壁和门的最小净距注: 1、表中各值不适用于制造厂的成套产品；2、括号内的数值适用于35KV变压器。

（4）变压器室内可安装与变压器相关的负荷开关、隔离开关和熔断器。

在考虑变压器布置及高、低压进出线位置时，应考虑合负荷开关或隔离开关的操动机构装在近门处。

（5）在确定变压器室面积时，应考虑变电所所带负荷发展的可能性，一般按能装设大一级容量的变压器考虑。

（6）有下列情况这一时，可燃性油浸变压器室的门应为甲级防火门：1）变压器室位于车间内。

2）变压器室位于高层主体建筑物内。

3）变压器室下边有地下室。

4）变压器室位于容易沉积可燃性、可燃纤维的场所。

5）变压器室附近有粮、棉及其他易燃物大量集中的露天堆场。

此外，变压器室之间的门、变压器室通向配电室的门，也应为甲级防火门。

（7）变压器室的通风窗应采用非燃烧材料。

（8）车间内变电所和民用主体建筑内的附设变电扬的可燃性油浸变压器室，应设置容量为100%变压器油量的储油池。

通常的做法是在变压器油坑内设置厚度大于250mm的卵石层，卵石层底下设置储油池，或者利用变压器油坑内卵石之间的缝隙作为储油池。

（9）在下列场所的可燃性油浸变压器，应设置容量为100%变压器油量的挡油设施（挡油设施的形式可有多种，例如利用变压器地坪抬高时的进风搞兼作挡油设施、设置挡油门、使变压器室的地坪有一定的坡度坡向后壁等），或设置容量为20%变压器油量的挡油池，并能将油排到安全处所的设施：1）变压器室位于容易沉积可燃粉尘、可燃纤维的场所；2）变压器室附近有粮、棉以及其他易燃物大量集中的露天场所；3）变压器室下面有地下室。

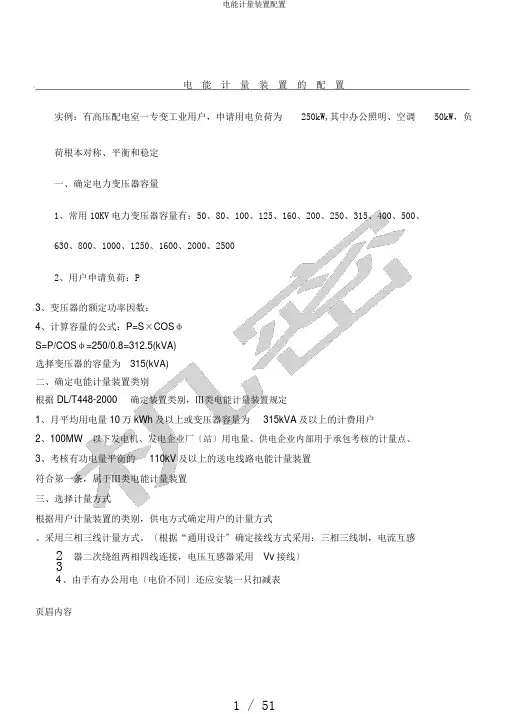

电能计量装置的配置实例：有高压配电室一专变工业用户，申请用电负荷为250kW,其中办公照明、空调50kW，负荷根本对称、平衡和稳定一、确定电力变压器容量1、常用10KV电力变压器容量有：50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、25002、用户申请负荷：P3、变压器的额定功率因数：4、计算容量的公式：P=S×COSφS=P/COSφ=250/0.8=312.5(kVA)选择变压器的容量为315(kVA)二、确定电能计量装置类别根据DL/T448-2000确定装置类别，Ⅲ类电能计量装置规定1、月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户2、100MW以下发电机、发电企业厂〔站〕用电量、供电企业内部用于承包考核的计量点、3、考核有功电量平衡的110kV及以上的送电线路电能计量装置符合第一条，属于Ⅲ类电能计量装置三、选择计量方式根据用户计量装置的类别，供电方式确定用户的计量方式、采用三相三线计量方式。

〔根据“通用设计〞确定接线方式采用：三相三线制，电流互感2器二次绕组两相四线连接，电压互感器采用Vv接线〕34、由于有办公用电〔电价不同〕还应安装一只扣减表页眉内容四、确定功率因数根据<电力营销管理标准>〔用电检查〕，客户执行功率因数标准为1、100千伏安及以上高压供电的客户功率因数为以上2、其他电力客户和大、中型电力排灌站、趸购转售企业，功率因数为以上3、农业用电功率因数为符合第一条，执行功率因数为五、视在功率的计算公式1、S=P/COSφ〔客户执行功率因数〕2、计算SS=P/COSφ=250/0.9=277.78(kVA)六、计算一次相电流、公式P=3×U×I×COSφ、计算一次电流〕、高压一次电流Ig=P/(3×U×COSφ)=250/(3××10/1.732)=16.04(A)〕、办公用电低压一次电流Id=P/(3×U×COSφ)=50000/(3×220×1)=75.76(A)七、选配互感器根据?国家电网公司输变电工程通用设计?、DL/T448-2000?电能计量装置技术管理规程?1、选配电压互感器的原那么页眉内容计量装置宜采用公用电压互感器计量专用二次绕组〕、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器〕、额定二次负荷可选用实际二次负荷的倍,额定二次功率因数应与实际二次负荷功率因数接近、选配电流互感器的原那么1〕、发电厂上下网关口、系统变电站以及开关站、配电站内10KV侧贸易结算或考核用电能计量装置宜采用公用电压互感器计量专用二次绕组〕、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器〕、为提高小负荷工况下的计量性能，选用S级电流互感器〕、电流互感器实际二次负载在25%—100%额定二次负载范围〔Sbn=2Sb)；其额定二次负荷的功率因数应为—〔应与实际二次功率因数相匹配〕〕、电流互感器额定一次电流确实定，应保证其在正常运行中的实际负荷电流到达额定值60%左右，至少不小于30%〔DL/T448-2000〕。

负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx需要系数,cosΦ,tanΦ见excel表格或工业与民用配电手册设备容量Pe根据下面的公式,计算Pj,Qj,Sj,Ij基本公式：Pj=PeKx Qj=PjtanΦSj=Ij=取同时系数：Kp=0.85,Kq=0.95 计算出Pj,Qj,Sj可以计算出补偿前的功率因数cosΦ,功率因数一般补偿到0.95,查表可查出无功补偿率qc,计算补偿后的设备容量：Pj,Qj,Sj,Ij补偿容量Qc=Pj qc变压器损耗：ΔPb=0.01Sj,ΔQb=0.05Sj变压器负荷率75%-85%,选择变压器台数和容量1.2无功补偿率qc附表见excel表格或工业与民用配电手册2公用工程2.1负荷计算A套住宅建筑面积在60㎡及以下时,用电负荷不宜小于4KW；建筑面积在60-120㎡,用电负荷不宜小于8KW；建筑面积在120-150㎡时,用电负荷不宜小于12KW；建筑面积在150㎡以上时,用电负荷不宜小于16KW,超出部分建筑面积可按40-50W/㎡计算;B新建住宅内公用设施用电按实际设备容量负荷计算,设备容量不明确时,按负荷密度估算,物业管理类60-100W/㎡；商业会所类100-150W/㎡.2.2变压器容量、台数的选择S=总负荷0.5/2 10KV公用配电室变压器单台容量不宜大于800KVA,如果需要选择二台的话除以20.5为配置系数关于变压器容量选择,我们来举个简单例子如下：户型介绍1楼：层高均高3米；共3个单元,11层,一层2户；建筑面积均为80平方;2楼：层高均为3米,共3个单元,7层,一层2户,建筑面积均为71平方;3楼：层高均为3米,共2个单元,7层,一层2户,1单元建筑面积为71平方,2单元建筑面积为49平方;附表：SCB型变压器Sr与Uk%附表。

施工临时供电变压器容量计算方法一（估算）参见《袖珍建筑工程造价计算手册》变压器容量计算公式：P =K0（K1∑P1/ (cosø×η)＋K2∑P2＋K3∑P3＋K4∑P4）P 施工用电变压器总容量（KVA）∑P1电动机额定功率（KW）∑P2电焊机（对焊机）额定容量（KVA）∑P3室内照明（包括空调）（KW）∑P4 室外照明（KW）(K0取值范围为1.05～1.1，取1.05K1、K2、K3、K4为需要系)数，其中: K1：电动机：3~10台取0.7，11~30台取0.6，30台以上取0.5。

K2：电焊机：3~10台取0.6，10台以上取0.5。

K3：室内照明：0.8K4：室外照明：1.0。

cosø：电动机的平均功率因素，取0.75η:各台电动机平均效率,取0.86照明用电量可按动力用电总量的10%计算。

有效供电半径一般在500m以内。

施工用电量及变压器容量计算书实例（估算之二，网摘）一.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程建设标准强制性条文》《建筑工程施工现场供电安全规范》GB50194--93《建筑施工现场安全规范检查标准》JGJ59-99《电力工程电缆设计规范》GB50217《简明施工计算手册》第三版（江正荣、朱国梁编著）二.施工现场用电初步统计1)计算公式工地临时供电包括施工及照明用电两个方面，参照《简明施工计算手册》第三版（江正荣、朱国梁编著）计算公式(17-17)如下：P =η（K1∑P1/cosø＋K2∑P2＋K3∑P3＋K4∑P4其中η─ 用电不均衡系数，取值1.1；P─计算用电量(kW)，即供电设备总需要容量；ΣP1 ── 全部电动机额定用电量之和；ΣP2 ── 电焊机额定用电量之和；ΣP3──室内照明设备额定用电量之和；ΣP4 ──室外照明设备额定用电量之和；K1 ──全部动力用电设备同时使用系数，取0.6；K2 ── 电焊机同时使用系数，取0.6；K3 ──室内照明设备同时使用系数，取0.8；K4 ── 室外照明设备同时使用系数，取1.0；cosφ ──用电设备功率因数，取0.75。

变压器运行负荷分析及改善建议前言：电力变压器是工厂配电系统结构中重要的组成部分，其运行正常与否，直接影响企业的生产生活秩序。

为确保电力变压器的长期稳定运行，防止、减少事故率，我们需要时刻把握变压器的运行及负荷状况，定期进行电力变压器的预防性测试，并根据生产设备负荷率及负荷增加情况，适时调整或改变变压器的负荷配置，这是企业供电系统长期稳定运行的重要手段。

1. 目前公司变压器的组成结构10KV 进线（进线编号：F10）总进线柜+测量1#变进线柜 2#变进线柜 减震车间进线柜1#变压器 2#变压器 胶管车间素材车间 容量：1600KVA容量：1250KVA3#变压器4#变压器 5#变压器 容量：800KVA容量：500KVA容量：1250KVA下表：目前公司变压器一览表及基本参数变压器 编号 额定容量 额定电流 变压情况 相数 使用部门 使用情况 备注 KVA A 在用/停用 1# 1600 2304 10KV/0.4KV 3相 胶管 在用 2# 1250 1800 10KV/0.4KV 3相 素材在用 3# 800 1152 10KV/0.4KV 3相 减震在用 4# 500 1250 10KV/0.4KV 2相 停用5# 1250328010KV/0.22KV3相在用2014年7月22发生短路事故，下图：我司目前变压器位置及供电范围2．目前各变压器运行负荷分析下图对2014年9月9日各变压器实际运行最大电流进行分析。

一般情况下，变压器的负率在85%左右，最为经济安全。

负荷率太低，使用效率低造成容量浪费，变压器的基本电费是固定，大约是23元/KVA,这笔费用是变压器每个月固定支出的费用，无论变压器是否运行使用或负荷率是多少，在这个条件下，当然是负荷率越高越经济。

但负荷率越高，变压器的运行电流就越大，发热就越厉害，容易造成线圈匝间绝缘性降低，形成短路事故。

下表：目前公司变压器运行负荷情况部门 变压器编号变压情况相数输出 电压U 额定 容量S 额定电流 安全运行电流（MAX）实际运行 最大电流安全条件下实际运行负荷率VKVA A A A % 胶管 1# 10KV/0.4KV 3相 400 1600 2309 1962 180091.7% 素材2# 10KV/0.4KV 3相 400 1250 1804 1533 1400 91.3% 减震3#10KV/0.4KV 3相 400 800 1154 981 800 81.7% 4# 10KV/0.4KV 2相 400 500 1250 1063 0 0 5#10KV/0.22KV3相220125032802788190068.1%注：①长期稳定运行的安全电流按额定电流的85%计算，变压器额定电流A=S*1000/（√3*400） ②安全条件下变压器实际运行负荷率-% = 实际运行最大电流/安全运行最大电流③实际运行最大电流值取自2014年9月9日各时间段电流的最大值。

城市新建住宅项目用电负荷计算及变压器容量选择志强1舒伟2（供电650011）（电网公司供电局650011）The Urban Newly Built Housing Project Uses Electricity The Load putation And Thetransformer Capacity ChoiceYang Zhiqiang Shu WeiAbstract: With the national standard of living and the booming real estate development, new residential quarters in more and more high-end. Engineering design of residential quarters in the power supply standard as a result of non-uniform load, the transformer capacity, transformer facilities with inappropriate choice of the more mon phenomenon. To accurately calculate the load of residential quarters, a reasonable choice with substation facilities to meet the electricity needs of district residents, but also reduce the project cost reasonable, investment savings, reduce operation and maintenance work and to improve equipment utilization.Key words: Residential quarters, electricity indicators, need to factor, load rate, choice of transformer capacity, the design of distribution lines摘要：随着国民生活水平的提高和房地产业的蓬勃发展，新建中高档住宅小区越来越多。

黔南州属困难企业职工经济适用房配电安装工程设计说明设计单位：黔南都能开发有限公司日期：2014年12月黔南州属困难企业职工经济适用房配电安装工程设计说明一、设计依据：黔南州属困难企业职工经济适用房配电安装工程是受该业主委托，由委托方提出现今用电负荷及发展情况，双方签订设计合同后，根据2014年《中国南方电网公司10千伏及以下业扩受电工程典型设计图集》选用的图名、图号进行。

有关的设计规范：GB 50052-2009 《供配电系统设计规范》GB 50053-94 《10kV 及以下变电站设计规范》GB 50054-2011 《低压配电设计规范》GB 50060-2008 《3～110kV 高压配电装置设计规范》GB 50062-2008 《电力装置的继电保护和自动装置设计规范》GB/T50063-2008 《电力装置的电气测量仪表装置设计规范》GB 50227—2008 《并联电容器装置设计规范》GB/T14549-93 《电能质量公用电网谐波》GB12325-2008 《电能质量供电电压偏差》DL/T5222-2005 《导体和电器选择设计技术规定》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T621-1997 《交流电气装置的接地》DL/T5044-2004 《电力工程直流系统设计技术规定》JGJ16-2008 《民用建筑电气设计规范》2009 年版《中国南方电网公司110kV 及以下配电网规划指导原则》2005 年版《中国南方电网城市配电网技术导则》中国南方电网公司10kV 和35kV 配网标准设计（V1.0 版）2014 年版《10kV 及以下业扩受电工程技术导则》甲方提供的“黔南州属困难企业职工经济适用房配电安装工程”平面布置图及建筑电气设计施工图等相关资料。

二、设计范围：本次设计主要为黔南州属困难企业职工经济适用房10kV供配电系统电气施工图，设计范围包括：高压部分(含10kV进线、高压配电柜及配电变压器)、低压部分（含低压柜进线及馈线柜体配置），不含室内用电部分。
