泰克TDS220示波器使用指导书-B

泰克示波器的使用方法-1泰克示波器的使用方法-11.简介泰克示波器是一种用于观测和分析电子信号的仪器。

它能够显示电压随时间变化的波形图，并提供一系列的测量功能。

本文将介绍如何正确使用泰克示波器。

2.示波器的基本组成泰克示波器主要由以下部分组成：●示波器主机：包含显示屏、控制面板和信号输入端口。

●探头：用于将被测信号连接到示波器上。

●电源线：用于连接示波器主机与电源。

3.示波器的基本操作3.1 打开示波器●插入电源线并将其连接到电源插座。

●按下电源按钮打开示波器。

3.2 连接探头●将探头的引线一个端口连接到示波器的信号输入端口。

●将探头的夹子或插头连接到待测电路上。

3.3 设置示波器参数●调整显示屏亮度和对比度，以确保波形图清晰可见。

●选择合适的时间和电压基准，以便观测到所需的波形。

●根据被测信号的频率和幅度，调整示波器的水平和垂直缩放。

4.示波器的测量功能4.1 垂直测量●示波器可以测量信号的峰值、峰峰值、平均值和有效值等垂直参数。

●通过选择相应的测量功能和设置适当的垂直缩放范围，可以获取所需的测量结果。

4.2 水平测量●示波器可以测量信号的频率、周期和相位等水平参数。

●通过选择相应的测量功能和设置适当的时间基准，可以获取所需的测量结果。

4.3 自动测量●示波器还提供自动测量功能，可以在示波器屏幕上显示多个信号参数的测量结果。

5.泰克示波器的其他功能5.1 存储和回放波形●示波器可以将测量到的波形数据存储到内部或外部存储器中，并在需要时进行回放和分析。

5.2 触发功能●示波器的触发功能可以帮助用户捕捉特定的波形，并在特定的触发条件满足时自动进行测量和显示。

5.3 校准示波器●定期校准示波器以确保测量结果的准确性和可靠性。

6.附件本文档涉及的附件包括：●泰克示波器用户手册：详细介绍泰克示波器的所有功能和操作方法。

7.法律名词及注释●示波器：一种用于观测和分析电子信号的仪器。

●探头：用于将被测信号连接到示波器上的装置。

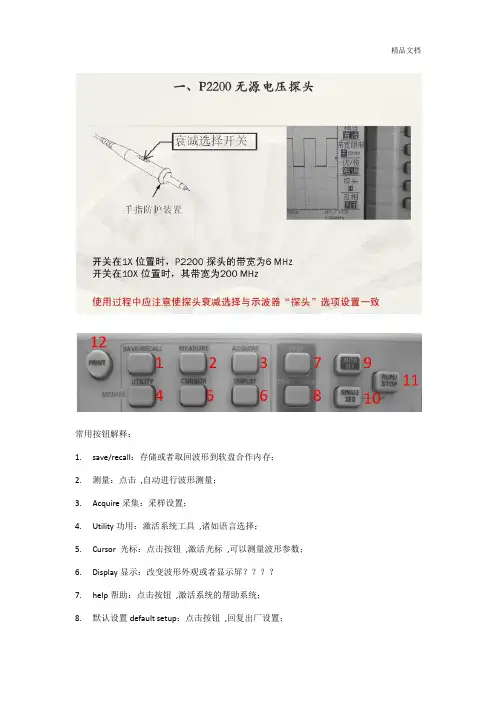

常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏？？？？
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制器，
以利于被测波形全部的显示；
10.Single SEQ：？？？？
11.Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波动，
即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
15
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。

MSO24、MSO222 系列混合信号示波器快速入门手册警告：保养说明仅供合格人员使用。

为避免人身伤害，除非您有资格执行保养，否则请勿执行保养。

在执行保养工作之前，请参阅所有安全摘要。

支持产品固件 V1.28 及以上版本。

立即注册！点击如下链接以保护您的产品。

/register*P 077178900 *077-1789-00 April 2023版权所有 © Tektronix。

保留所有权利。

许可软件产品由泰克、其子公司或提供商所有，受国家版权法及国际条约规定的保护。

泰克产品受美国和外国专利权（包括已取得的和正在申请的专利权）的保护。

本文中的信息将取代所有以前出版的资料中的信息。

保留更改技术规格和价格的权利。

TEKTRONIX 和 TEK 是泰克 Tektronix, Inc. 的注册商标Tektronix 联系信息Tektronix, Inc.14150 SW Karl Braun DriveP.O.Box 500Beaverton，OR 97077USA有关产品信息、销售、服务和技术支持：•在北美地区，请拨打 1-800-833-9200。

•全球范围，请访问查找当地的联系信息。

Table of ContentsTable of Contents重要安全信息 (5)常规安全概要 (5)避免火灾或人身伤害 (5)探头和测试导线 (7)维修安全概要 (7)本手册中的术语 (8)产品上的术语 (8)产品上的符号 (9)使用电池电源时的安全操作事项 (10)合规性信息 (11)安全合规性 (11)环境合规性 (12)安全免责声明 (13)前言 (14)文档 (14)安装选件升级许可证 (15)检查附带的附件 (15)操作要求 (16)输入信号要求 (16)确认仪器通过开机自检 (16)将探头连接仪器 (17)机架安装选件信息 (17)熟悉仪器 (18)前面板控件和连接器 (18)按钮和旋钮功能 (19)后面板和侧面板连接 (21)仪器支架安装 (22)用户界面 (23)用户界面元素 (25)标记 (26)配置菜单 (32)缩放用户界面 (33)使用触摸屏界面处理常规任务 (34)配置仪器 (36)下载并安装最新的仪器固件 (36)设置时区和时钟读数格式 (36)运行信号路径补偿 (SPC) (37)补偿探头 (37)连接到网络 (LAN) (38)使用 USB 电缆将示波器连接至 PC (39)连接键盘或鼠标 (39)基本操作流程 (40)添加要显示的通道波形 (40)配置通道或波形设置 (41)MSO24、MSO22 2 系列混合信号示波器快速入门手册3Table of Contents自动设置以快速显示波形 (41)如何在出现信号时触发 (42)设置采集模式 (43)设置 Horizontal（水平）参数 (43)添加数学、参考或总线波形 (44)添加测量 (45)配置测量 (47)添加搜索 (49)删除 Measurement（测量）或Search（搜索）标记 (50)更改波形视图设置 (50)显示和配置光标 (51)从 Web 浏览器远程访问 (53)使用 USB 电缆将示波器连接至 PC (54)ESD 防范指导 (54)维护 (55)检查和清洁 (55)外部清洁（显示器除外） (55)平板显示器清洁 (55)检查常见问题 (56)维修仪器 (56)返回仪器进行维修 (56)索引 (57)4重要安全信息重要安全信息本手册包含用户必须遵守的信息和警告，以确保安全操作并保证产品安全。

泰克示波器安全使用指南向来备受广阔工程师的青睐，能够协助他们更快诊断和测试明天的设计。

泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器，协助客户完成不同的测试项目，今日安泰测试给大家共享一则泰克示波器平安用法指南，协助大家正确规范的操作仪器，削减不须要的损坏。

一、常规平安概要：请务必根据规定用法产品。

具体阅读下列平安性预防措施，以避开人身损害，并防止损坏本产品或与本产品衔接的任何产品。

仔细阅读全部解释。

保留这些解释以备未来参考。

为了保证正确平安地操作产品，除本手册规定的平安性预防措施外，您还必需遵守普遍公认的平安规程。

产品仅限经过培训的人员用法。

惟独了解相关危急的合格人员才干举行开盖修理、保养或调节。

用法前，请务必检查产品是否来自已知来源，以确保正确操作。

本产品不适用于检测危急。

假如有危急的带电导体裸露，请用法个人庇护装备以防电击和强电弧损害。

用法本产品时，您可能需要用法一套大型系统的其他部件。

有关操作这类系统的警告和注重事项，请阅读其他组件手册的平安性部分。

将本设备集成到某系统时，该系统的平安性由系统的组装者负责。

用法合适的电源线:用法本产品专用并经所在国家/地区认证的电源线，不要用法为其他产品提供的电源线。

将产品接地:本产品通过电源线的接地导线接地。

为避开电击，必需将接地导线与大地相连。

在对本产品的输入端或输出端举行衔接之前，请务必将本产品正确接地。

不要切断电源线的接地衔接。

断开电源:电源线可以使产品断开电源。

请参阅有关位置的解释。

请勿将设备放在难以临近电源线的位置；必需保证用户可以随时操作电源线，以在需要时迅速断开衔接。

正确衔接并正确断开衔接:探头或测试导线衔接到电压源时请勿插拔。

仅用法产品附带的或 Tektronix 指明适合产品用法的绝缘电压探头、测试导线和适配器。

遵守全部终端额定值:为避开火灾或电击危急，请遵守产品上全部的额定值和标志解释。

在衔接产品之前，请先查看产品手册，了解额定值的具体信息。

泰克示波器的使用方法-1泰克示波器是一种常用的电子测试仪器，用于观测电信号的波形。

它广泛应用于电子研发、生产制造、维修及教学等领域。

本文将介绍泰克示波器的基本使用方法，帮助读者快速上手使用这一重要的工具。

1. 准备工作在使用泰克示波器之前，需要做一些准备工作：1.1 连接电源，将泰克示波器的电源插头插入电源插座，并将另一端插入泰克示波器的电源接口。

确保电源输入的电压与泰克示波器标牌上标明的电压范围一致。

1.2 连接待测信号使用钳子状探头或测试线缆将待测信号连接到泰克示波器的输入通道。

确保连接的质量可靠，避免干扰信号的引入。

1.3 调整示波器设置打开泰克示波器的电源开关，观察示波器的屏幕是否亮起。

如果屏幕没有显示或显示异常，可以按下面的步骤进行调整：1. 调整亮度和对比度，使屏幕显示清晰明亮。

2. 调整时间基准，选择适当的时间尺度，可以通过旋转时间基准旋钮实现。

3. 调整垂直校准，通过旋转垂直校准旋钮，使信号在屏幕上垂直居中且波形垂直稳定。

4. 调整水平校准，通过旋转水平校准旋钮，使信号在屏幕上水平居中且波形水平稳定。

2. 示波器操作当准备工作完成后，可以开始进行泰克示波器的操作了。

2.1 设置时间和电压尺度示波器可以通过时间和电压尺度显示信号的波形。

可以通过时间/电压方位键选择相应的尺度。

2.2 设置触发模式触发模式用于确定何时示波器开始显示信号。

常见的触发模式包括自由运行、自动和单次触发等。

根据需要选择相应的触发模式，并设置相应的触发源和触发电平。

2.3 显示和测量波形在示波器屏幕上显示出信号波形后，可以使用光标功能进行测量。

可以测量波形的幅度、频率、占空比等参数。

2.4 存储和导出数据如果需要保存波形数据，可以通过示波器的存储功能将波形数据保存到内部存储器或外部存储设备中。

存储的数据可以随时导出进行进一步分析。

3. 安全注意事项在使用泰克示波器时，需要注意以下安全事项：避免将示波器暴露在高温、高湿度、灰尘密集或强磁场等环境中，以免影响示波器的性能和寿命。

泰克示波器安全操作及保养规程为了保障泰克示波器的正常使用和使用人员的人身安全，本文介绍泰克示波器的安全操作及保养规程。

1. 泰克示波器的操作安全规程1.1 电源相关1.插头应该牢固，不应该出现接触不良的情况。

2.正确使用电源线，不得使用已经磨损或被损坏的电源线。

3.在有危险环境下不能操作泰克示波器。

1.2 元器件安全相关1.对于使用时出现的异常，如：燃烧、发热等，应及时发现并断掉电源，停止使用。

2.对于泰克示波器的关键零部件，应更好地保存、更新或更换。

1.3 使用规程1.应当先打开电源，然后再开高压、高温启动过程。

2.正确阅读泰克示波器的使用说明书，根据说明书对泰克示波器的操作和使用进行操作。

3.不要使用过于粗鲁的方式来对泰克示波器进行操作，以免对设备造成损伤。

4.避免使用过长期、过大压力的操作，对于传感器的操作具有门槛。

1.4 环境安全1.在泰克示波器使用出现异常，如水、毫秒时间刻度等问题，应及时关机才能和更换零部件。

2.建议将泰克示波器放置在乾燥、通风的环境中进行操作，避免操作温度过低或温度过高。

2. 泰克示波器的保养规程泰克示波器即使不是经常性的使用，但是对设备保养的好处是不言而喻的。

2.1 泰克示波器的清洁1.在使用结束后，应将周边清洁得干净，避免设备因为周边的影响出现一些异样问题。

2.用软布或坚硬的纸巾擦拭泰克示波器、传感器等零部件时，擦拭前必须拔掉插头和电源线，注意安全。

2.2 泰克示波器的维修1.对于泰克示波器维修，应当联系泰克示波器的售后服务中心或技术服务部门；2.3 保持设备的干燥性1.应特别注意将泰克示波器存放在乾燥、开启通风良好的位置中；2.因为环境潮湿可能导致设备的电路板腐蚀等现象，对设备的损害会非常严重。

2.4 散热处理1.在设备运行过程中，容易产生起火、发热现象；2.如果设备操作时间过长、操作次数过多时，可能出现设备短时间内变得温度急涨的状况；3.对于设备的散热，应有相应的解决方式：在设备的散热后，将设备放在空旷的地方降温，或者在设备使用过程中将设备加工降温等操作。

泰克示波器的使用方法-1泰克示波器的使用方法-11. 介绍泰克示波器是一种常见的电子测量仪器，通过将电压信号转换为动态图形显示，可以帮助工程师和技术人员对电路的工作状态进行分析和调试。

本文将介绍泰克示波器的基本使用方法，以帮助用户快速上手。

2. 连接示波器在使用泰克示波器之前，首先需要将它正确连接到待测电路上。

下面是一个示例连接方式：1. 将示波器的探头插入被测电路的输出端口或信号源上。

注意，通常示波器的探头有两个插头：红色代表信号的正极，黑色代表信号的负极或地线。

2. 将示波器的接地线与被测电路的地线连接。

这样可以确保示波器的测量准确性和电路的安全性。

3. 调整示波器的设置在连接示波器之后，我们需要根据具体的测量需求，进行示波器的设置。

下面是一些常见的设置项：3.1 基本设置- 触发设置：示波器的触发功能可以帮助我们稳定地捕捉到信号的一个周期或特定事件。

可以设置触发的类型（上升沿、下降沿、窗口等）、触发电平等参数。

- 水平设置：水平设置用于调整示波器的横坐标（时间轴）的缩放和位置。

可以根据需要放大或缩小时间轴，也可以调整时间轴的起始位置。

3.2 波形显示- 通道设置：示波器通常会有多个通道，可以同时测量和显示多个信号。

在通道设置中，可以选择要显示的通道，调整其垂直缩放、偏移和触发级别。

- 测量功能：示波器通常会提供一些内置的测量功能，例如频率、周期、峰值、平均值等。

可以根据需要选择并显示所需的测量结果。

3.3 显示设置- 显示模式：示波器通常有两种显示模式：模拟模式和数模混合模式。

可以根据需要选择合适的显示模式。

- 波形显示：示波器的波形显示设置包括亮度、对比度、背景颜色等参数的调整，可以根据个人喜好进行设置。

4. 示波器的使用在设置完成后，就可以开始使用示波器进行测量和分析了。

下面是一些常见的使用场景和操作方法：4.1 观察信号的周期和频率通过调整触发设置，可以稳定地捕捉到信号的一个周期。

示波器会自动显示信号的频率，以及周期的时间。

泰克示波器的使用简介
1、Utility键的使用选中文等开机项，选择采集倍数，使波形显示美观
2、Default Setup默认设置，建议关机前按一下，回复到默认状态，放弃本次使
用的设置。

3、用探头CH1或CH2接好信号，先按信号通道，黄/兰。

此时信号显示可能不
理想。

按Autoset，通常会显示正常波形。

4、定性的解读波形特征，需要结合耦合方式。

先按信号通道（黄/兰），再在屏
幕右侧边框上观察选择耦合方式DC/AC/GND。

除此之外，选择了通道（黄/兰）后，还可以选择示波器带宽/粗细调及探头倍乘等。

5、如果信号不稳定，可以通过触发方式与触发电平的调整来处理。

先按level
下方的“触发菜单”，再在屏幕的右边框找触发源等，调整电平。

6、测量Measure：按测量键。

此时先选信源CH1/CH2，再结合屏幕右侧边框上
的选项，选择测量电压/峰峰值/幅值/频率/周期等（共17项），边框上立即会有显示。

7、RefA和RefB用于显示一个标准信号与被测信号直观地对比。

8、光标键：可选择出现横纵游标，可旋转调整位置，方便读屏幕。

9、Stop/Run 冻结波形/复原
10、Save/Recall 可以存储波形内存储或U盘。

可选择存整屏或者设置状况或
者只存波形。

思路:开机-输入信号-显示-稳定-测量-读数。

与否提供
否类型数字存储示波器
加工定制
品牌TEK 型号TDS1002B
通道数 2 带宽60（MHz）
采样率1（GS/s）记录长度4（k）
波形捕获
5 ns 到50 sec/div（wfms/s）
率
TDS1000系列数字存储示波器扩展了TDS200系列旳性能与操作简易性，是经济型示波器旳新一代典范产品。

这一系列旳7个型号，为顾客带来前所未有旳高性能，无与伦比旳操作简易性，以及经济旳价格，并且极其轻便。

她旳性能，灵活性及经济旳价格都使得她们成为应用广泛旳工具－数字电路设计调试，生产测试，质量控制，维修维护，教育与培训等等。

值得关注旳TDS1000 (单色)与TDS200系列比较，带给市场旳新性能重要有：•性能旳增强：
o所有型号具有高档触发功能, 涉及脉冲触发及可选场(奇偶)选行旳视频触发, 也涉及外触发。

o所有型号FFT原则配备
o触发频率读出
•使用简易性旳增强:
o具有不同波形选择旳自动设立功能
o探头选择指南，保证对旳旳探头使用
o内容有关在线协助
o11种波形参数自动测量
o更简朴旳顾客界面－最常用旳功能都放在前面板，使用更加以便，例如，单次按钮，默认设立按钮
TDS1000系列重要指标
DS1000系列特点与特性。
