江苏开放大学《工程制图与CAD》形考作业1答案01-05 A错BBD A06.④①②①④①④①②③07.①②③③④④①④08.①③①③①②①④①②④09.①②③④⑤①①①①②③④10.③ （b）① （f）⑥ （e）⑤ （g）④ （h）江苏开放大学《工程制图与CAD》形考作业2答案01-10 CBCB ACCB CC11-20 CCCB CCCA CC21-26 ABCB CC27. AC28. 7 1 105 3 2 829. 5 96 82 31 430.答：1.三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

将物体放在三个互相垂直的平面所组成的投体系中，这样就可得到物体的三个投影，即物体的正面投影、水平投影、侧面投影。

在工程图中，物体的正投影称为视图。

物体的正面投影称为主视图，物体的水平投影称为俯视图，物体的侧面投影称为左视图。

物体的主视图、俯视图、左视图简称为物体的视图。

2 三视图的展开展开后的三个视图在同一个平面上，如图所示。

3. 三视图的位置关系在三视图中，每个视图都反映物体两个方向的尺寸。

如主视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，左视图反映物体的前后和上下尺寸。

4. 三视图的对齐关系如果把物体左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方向的尺寸称为高，则主视图和俯视图都反映了物体的长度，主视图n左视图都反映了物体的高度，俯视图和左视图都反映了物体的宽度。

因而，三视图之间存在下述关系：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

工程制图二试题及答案一、单项选择题（每题2分，共10分）1. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸应清晰可读B. 尺寸应与图形相对应C. 尺寸应完整表示图形D. 所有选项答案：D2. 线型在工程制图中的作用是什么？A. 区分不同部分B. 表示不同材料C. 表示不同尺寸D. 所有选项答案：A3. 以下哪个不是工程制图中常见的投影方式？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：C4. 在工程制图中，尺寸线通常用什么线型表示？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D5. 标注角度时，角度的符号是什么？A. °B. ∠C. ∅D. 所有选项答案：B二、填空题（每题2分，共10分）1. 在工程制图中，_________是用于表示物体长度的线段。

答案：尺寸线2. 工程制图中，_________是用来表示物体宽度的线段。

答案：中心线3. 当需要表示物体的厚度时，通常使用_________线型。

答案：粗实线4. 在工程制图中，_________是用来表示物体深度的线段。

答案：深度线5. 工程制图中，_________是用来表示物体轮廓的线型。

答案：粗实线三、简答题（每题5分，共20分）1. 简述工程制图中的三视图是什么，并说明它们各自的特点。

答案：工程制图中的三视图包括正视图、侧视图和俯视图。

正视图是从物体的正面观察得到的视图，侧视图是从物体的侧面观察得到的视图，俯视图是从物体的上方观察得到的视图。

它们各自的特点在于能够全面展示物体的各个方向的特征。

2. 解释什么是剖面图，并给出其在工程制图中的作用。

答案：剖面图是一种通过假想的切割平面将物体切开，以显示物体内部结构的视图。

在工程制图中，剖面图的作用是帮助理解物体内部的结构和构造，对于复杂或难以直接观察的内部结构尤其重要。

3. 在工程制图中，为什么要使用尺寸链？答案：在工程制图中，使用尺寸链是为了确保各个尺寸之间相互关联，确保图纸的准确性和一致性。

模拟试卷2一、单项选择（每题1分，共40分）1、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（）。

A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系2、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用（）命令相同。

A、PANB、MOVEC、SCALED、COPY3、在执行FILLET命令时，先应设置（）。

A、圆弧半径RB、距离DC、角度值D、内部块Block4、应用倒角命令“chamfer”进行倒角操作时：（）。

A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角5、绘制矿山制图时，怎么在AUTOCAD中打开扫描仪扫描的图像？（）。

A、插入菜单——光栅图像B、视图菜单——光栅图像C、文件菜单——光栅图像D、窗口菜单——光栅图像6、CP是哪个命令的热键名（）。

A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT7、CIRCLE命令中的TTR选项是指用（）方式画圆弧。

A、端点、端点、直径B、端点、端点、半径C、切点、切点、直径D、切点、切点、半径8、不是环形阵列定义阵列对象数目和分布方法的是（）。

A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度9、移动圆对象，使其圆心移动到直线中点，需要应用（）。

A、正交B、捕捉C、栅格D、对象捕捉10、用旋转命令“rotate”旋转对象时（）。

A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象11、不能应用修剪命令“trim”进行修剪的对象是（）。

A、圆弧B、圆C、直线D、文字12、AUTOCAD中CAD标准文件后缀名为（）。

A、dwgB、dxfC、dwtD、dws13、应用圆角命令“offset”对一条多段进行圆角操作是（）。

A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定14、多次复制“copy”对象的选项为（）。

《工程制图与CAD》形考作业二一、单项选择题（每题2分，共40分）１、水平投影和侧面投影应满足（ B ）的投影规律。

A.长对正B.宽相等C.高平齐D.长、宽、高都相等２、正面和水平投影图所对应的侧面投影图为（ B ）。

A B C D3、正面和水平投影图所对应的侧面投影图为（ C ）。

A B C D4、正等测轴侧图的轴向缩短系数正确的是（ C ）。

A.1.2B.1.0C.0.82D.0.55、工程图纸一般是采用（ D ）原理绘制。

A.中心投影法B.平行投影法C.斜投影图D.正投影图6、图样上的尺寸数字代表的是（ A ）。

A.实际尺寸B.图线的长度尺寸C.随比例变化的尺寸D.其他7、在总平面图中新建房屋用（ C ）绘制。

A.粗虚线B.细实线C.粗实线D.细虚线8、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是（ C ）。

A B C D9、绘图板的工作边为（ A ）。

A.短边B.长边C.两边都是D.无工作边10、房屋建筑制图标准规定，粗实线一般用于（ A ）。

A．主要可见轮廓线 B.可见轮廓线C．不可见轮廓线 D.可见轮廓线及图例线11、在AutoCAD 2007中，使用命名视图命令新建视图，下列哪个仅适用于布局视图？（ D ）。

A．类别 B．视口关联 C．活动截面 D．视觉样式12、某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为？（ A ）。

A．(193.74,73.74) B．(193.74,75.74)C．(75.74, 193.74) D．(222.05,135.46)13、使用阵列命令时，若让对象向左上角方向排列，需要如何设置？（ B ）A．行间距为正，列间距为正 B．行间距为正，列间距为负C．行间距为负，列间距为正 D．行间距为负，列间距为负14、用延伸命令"extend"进行对象延伸时，说法正确的是？（ B ）A．必须在二维空间中延伸 B．可以在三维空间中延伸C．可以延伸封闭线框 D．可以延伸文字对象15、对于边长为40的正四边形，使用倒角命令倒一个角，给定"距离（R）"选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？（ A ）A．30，30 B．30，15 C．80，10 D．20，4016、将如图所示该多段线进行拟合，下列说法正确的是？（ B ）A．该样条曲线只经过A点和F点B．该样条曲线经过所有顶点C．该样条曲线不经过任何一个顶点D．由系统判定是否经过顶点17、哪些特性是"特性匹配"对话框不可以更改的？（ D ）A．图层 B．线型比例 C．颜色 D．面积18、如上图所示标注尺寸公差，如果选择选项"多行文本（M）"方式，则（ D ）。

工程制图与C形考作业和IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。

A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。

A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。

A、+B、C、±D、无规定6、定位轴线A/3表示（ D ）。

A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。

A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。

A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。

A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。

A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。

A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。

A、绿色B、颜色C、随块D、随层15、以下（ C ）说法是错误的。

工程制图与C形考作业和HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。

A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。

A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。

A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（ D ）。

A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。

A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。

A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。

A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。

A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。

A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。

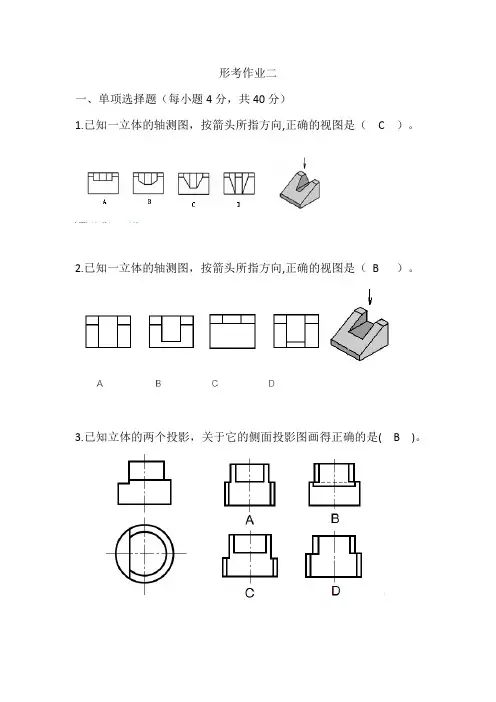

形考作业二一、单项选择题（每小题4分，共40分）1.已知一立体的轴测图，按箭头所指方向,正确的视图是（ C ）。

2.已知一立体的轴测图，按箭头所指方向,正确的视图是（B ）。

3.已知立体的两个投影，关于它的侧面投影图画得正确的是( B )。

4.已知立体的两个投影，关于它的侧面投影画得正确的是( A )。

5.已知某位学员画了四个立体的三视图，正确的一组是（ C ）组。

6.局部视图由于所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用（B ）表示。

单选题(4 分) 4分A.细实线B.波浪线C.点画线D.虚线7.画剖视图时，在剖视图的（A ）用字母标注剖视图的名称“×-×”。

单选题(4 分) 4分A.上方B.下方C.左方D.右方8.制图标准规定:金属材料的剖面符号画成平行细实线，向左或向右倾斜均可，同一金属零件在各个剖视图中的所有剖面线，其( C )。

单选题(4 分) 4分A.倾斜方向和间隔不能一致B. 倾斜方向必须一致，间隔可以不一致C.倾斜方向和间隔要一致D.倾斜方向可以不同、间隔必须一致9.用剖切平面完全地剖开机件所得的剖视图称为（D ）。

单选题(4 分) 4分A.断面图B.半剖视图C.局部剖视图D.全剖视图10.在画半剖视图时，半个视图与半个剖视图以（D ）为界。

单选题(4 分) 4分A.细实线B.波浪线C.虚线D.细点画线二、多项选择题（每小题4分，共20分）组合体的视图表达了机件的形状，而机件的大小则要由视图上所标注的尺寸来确定。

组合体的尺寸分为（BCD ）。

多选题(4 分) 4分A.线性尺寸B.定形尺寸C.定位尺寸D.总体尺寸E.曲线尺寸12.已知立体的主、俯两个视图，与之相对应的立体图是( ACD )。

13.按照剖切区域多少，剖视图分为（ADE ）。

多选题(4 分) 4分A.全剖视图B.旋转剖视图C.阶梯剖视图D.局部剖视图E.半剖视图14.按断面图绘制的位置，断面图分为（CE ）。

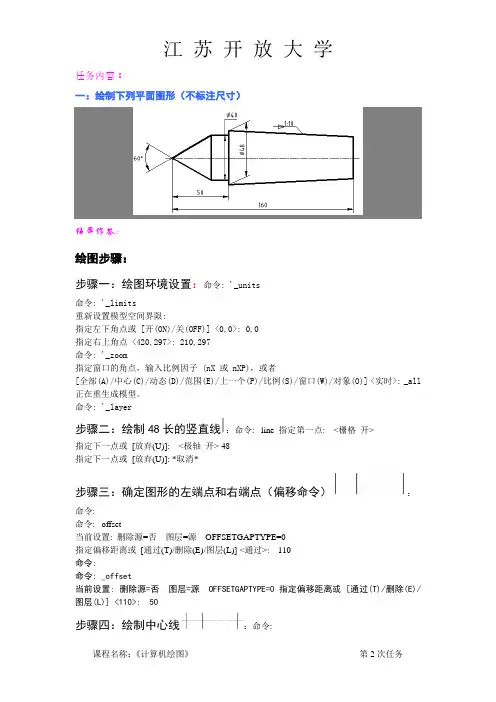

任务内容：一：绘制下列平面图形（不标注尺寸）结果作答：绘图步骤：步骤一：绘图环境设置：命令: '_units命令: '_limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0,0>: 0,0指定右上角点 <420,297>: 210,297命令: '_zoom指定窗口的角点，输入比例因子 (nX 或 nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _all 正在重生成模型。
