数学中常⽤⼏何画板绘制椭圆圆锥曲线是⾼中数学的重点和难点，也是历来⾼考的必考内容，所以对于⾼中⽣来说，弄懂圆锥曲线这块难啃的⾻头，是很有必要的。
其中要熟练掌握的圆锥曲线之⼀就是椭圆，它是圆锥与平⾯的截线，其实要想画出椭圆，其⽅法不⽌⼀种，下⾯就⼀起来通过学学椭圆的五种画法。
⽅法⼀、利⽤椭圆第⼀定义构造椭圆椭圆第⼀定义：平⾯内到两个定点的距离之和等于定长2a（a>0）的点的轨迹就是椭圆，按照此定义可画出椭圆，具体步骤如下：1.单击“圆⼯具”，在画板的适当位置任意画⼀个圆，将圆⼼的标签改为F1。
单击“点⼯具”，在圆上任意画⼀点C，同时选中点F1和点C，执⾏“构造”-“线段”命令，构造出线段F1C。
单击“点⼯具”，在线段F1C任意画⼀点F2。
2.在圆上任意画⼀点E，并构造线段EF1和线段EF2。
选中线段EF2，执⾏“构造”-“中点”命令，构造线段EF2的中点F。
3.选中线段EF2和点F，执⾏“构造”-“垂线”命令，构造出线段EF2的垂直平分线j。
同时选中线段EF1和直线j，选择“构造”-“交点”命令，构造线段EF1和直线j的交点G。
4.选中点G和点E（把点E称做是点G的相关点，改变G点的位置，点E的位置也跟着改变），选择“构造”-“轨迹”命令，可画出椭圆。
拖动点B 和点F2可改变椭圆的形状。
⽅法⼆、利⽤椭圆第⼆定义画椭圆椭圆的第⼆定义：设动点M（x， y）与定点F(c, 0)的距离和它到定直线l： x＝a2/c的距离的⽐是常数（a>c>0），则点M的轨迹是椭圆。
点F 是椭圆的⼀个焦点，直线l是椭圆中对应于焦点F的准线，常数e＝c/a（0<e<1）。
具体的操作步骤如下：步骤⼀打开⼏何画板，使⽤“点⼯具”画任意⼀点F，使⽤“线⼯具”画直线L（点F不在L上）。
过点F作⼀条直线，在直线上取⼀点P；步骤⼆选中点F、P执⾏“度量”--“距离”命令，度量FP的长度；选中点F和度量的FP的长度，执⾏“构造”--“以圆⼼和半径绘圆”构造以点F为圆⼼，FP为半径的圆。
用几何画板绘制椭圆的方法作椭圆的方法很多，在此仅举4种方法。
例1：利用椭圆的定义作椭圆。
[简要步骤]：（1）作点A、B，以及线段CD（定长）；（2）以点A为圆心，CD为半径作圆，并在圆A上任意取一点E；（3）连接AE、BE，并作BE的垂直平分线FG，交BE于点F，交AE于点G；（4）同时选中点G和点E，作轨迹，如图1。
图1例2：利用椭圆的参数方程作椭圆。
本例的作图原理就是先计算x = a cos t，y = b sin t（-π≤t ≤π），然后根据算得的x、y的值作出点（x，y），最后作出轨迹。
[简要步骤]：（1）显示坐标轴，在x、y轴上分别取点C、D，测量并计算出点C的横坐标和点D的纵坐标，然后将标签分别改为a和b；（2）以任意点E为圆心，点F为圆上一点作圆，在圆上任取一点G，测量角FEG的值，并将标签改为t；（3）将角度设置为弧度制，计算a cos t和b sin t的值，并依次选中，画出点H (a cos t，b sin t)；（4）同时选中点H和点G，作轨迹，如图2。
图2例3：利用椭圆的参数方程的几何意义作椭圆。
[简要步骤]：（1）作水平线段AB，在线段AB上取一点C，以点A为圆心，分别以点B、C为圆上一点作两个同心圆，在大圆上任取一点D，连接AD，交小圆于点E；（2）过点D作线段AB的垂线，并过点E作垂线的垂线，两线交于点F；（3）同时选中点D和点F，作轨迹，如图3。
图3例4：利用压缩圆的方法作椭圆。
我们知道，将圆压缩就成了椭圆，因此，我们可以以椭圆的短轴与长轴之比作为压缩比，将圆压缩成椭圆。
[简要步骤]：（1）作线段AB，以线段AB的中点C为圆心，以点B为圆上一点作圆，在圆上任取一点D；（2）过点D作线段AB的垂线，交线段AB于点E；（3）作线段FG、GH，依次选中线段FG、GH，并标识为比例；（4）以点E为缩放中心，将点D以标识的比例压缩，得点D'；（5）同时选中点D和点D'，作轨迹，如图4。
几何画板极坐标方程生成椭圆极坐标方程是描述平面上点的位置的一种坐标系统。
在极坐标中，点的位置由它与原点的距离和与正向x轴的夹角确定。
而椭圆是一种非常常见的几何形状，具有两个焦点和两个半轴的特点。
那么，如何使用极坐标方程生成椭圆呢？我们需要了解椭圆的数学定义。
椭圆是平面上满足一定几何条件的点的集合。
具体来说，椭圆是到两个给定点的距离之和为常数的点的轨迹。
这两个给定点被称为椭圆的焦点，而常数被称为椭圆的离心率。
在极坐标中，点的位置由它与原点的距离和与正向x轴的夹角确定。
因此，我们可以通过极坐标方程来生成椭圆。
椭圆的极坐标方程为：r = a(1 - e*cosθ)其中，r表示点到原点的距离，a表示椭圆的半长轴，e表示椭圆的离心率，θ表示点与正向x轴的夹角。
通过调整a和e的值，我们可以生成不同形状和大小的椭圆。
当离心率e为0时，椭圆退化为一个圆。
当离心率e为1时，椭圆退化为一条直线。
当离心率e大于1时，椭圆退化为两个分离的曲线。
接下来，让我们通过一些具体的例子来演示如何使用极坐标方程生成椭圆。
例1：生成一个半长轴为2，离心率为0.5的椭圆。
根据极坐标方程，我们可以将a设为2，e设为0.5。
然后，我们可以将θ的取值范围设为0到2π，以生成完整的椭圆。
在每个θ的取值下，计算r的值，并将该点绘制在极坐标系统中。
例2：生成一个半长轴为3，离心率为0.8的椭圆。
根据极坐标方程，我们可以将a设为3，e设为0.8。
同样地，将θ的取值范围设为0到2π，并计算每个θ对应的r的值。
然后，将这些点在极坐标系统中绘制出来。
通过以上两个例子，我们可以看到不同参数值对于椭圆形状的影响。
半长轴的大小决定了椭圆的大小，离心率决定了椭圆的形状。
在实际应用中，极坐标方程生成椭圆可以用于图像处理、计算机图形学等领域。
通过控制参数值，我们可以生成各种各样的椭圆形状，从而满足不同的需求。
总结起来，极坐标方程可以用来生成椭圆。
通过调整参数值，我们可以控制椭圆的形状和大小。
用几何画板画椭圆的六种方法椭圆是平面几何中常见的图形，具有许多特点和性质。
在绘制椭圆时，有多种方法可以使用。
下面将介绍六种常用的绘制椭圆的方法。
1. 绳和两个钉：这是最简单的方法之一。
取一根绳，将两个钉固定在纸上，钉的距离确定椭圆的长轴，绳长为椭圆的周长。
将绳套在两个钉上，再以笔紧绷绳子，沿纸面移动绳子的笔尖，即可得到一个完美的椭圆。
2. 立兰德椭圆仪：这是一种专门用于绘制椭圆的工具。
它由两个互相垂直的固定圆和一个移动圆组成。
通过调整移动圆的位置，使其切割固定圆的位置在不同角度，便可绘制出各种椭圆。
3. 画平行线法：在纸上画一条长直线，作为椭圆的长轴。
然后，在长轴上选择几个等分点，并与长轴垂直的方向上画平行线。
接下来，再在每个平行线上选择等分点，并连结相邻点，最终得到椭圆。
4. 两点距离法：选择椭圆上的两个任意点，并利用细线连接它们。
然后，取一根较长的尺，在椭圆外围固定两个点，使其到线的距离相同。
移动尺的另一段，让尺上的铅笔碰触到线，并沿着椭圆移动，最终形成一个椭圆。
5. 推拉法：选取一块矩形硬纸板或卡纸，将其弯曲成圆筒形。
两端的直径确定椭圆的长短轴。
然后，在圆筒上连接两个焦点，并用铅笔固定在纸上固定一个点，同时将纸沿着直径滑动，同时保持焦点的位置变化，最终形成一个椭圆。
6. 辅助圆法：在纸上确定椭圆的长轴和短轴的长度。
以长轴为直径，在一张纸上画一个大圆；再以短轴为直径，在同一张纸上画一个小圆。
以每个圆的切点为圆心，连结两个切点，最终形成一个完美的椭圆。
这几种方法都能够帮助我们绘制出精确的椭圆。
根据实际需求和使用条件的不同，我们可以选择适合自己的方法来画椭圆。
希望这些方法对您有所帮助！。
运用几何画板绘制椭圆的有效方法作者：于翠玲来源：《黑龙江教育·中学》2019年第06期在圆锥曲线中，曲线上的点到定点的距离与到定直线的距离的商是常数e，且0<e<1时为椭圆。
椭圆教学是中学数学教学中的重点和难点，椭圆的知识和图像都极为抽象，学生很难理解。
不仅如此，有些教师在绘制椭圆图形时也会感到困难，并且准确性不够。
而运用几何画板软件画出的椭圆既准确又美观，还能增加教学的趣味性，引发学生的学习兴趣，可以让学生轻松、直观地观察并理解椭圆的定义及其性质，从而收到很好的教学效果。
几何画板以点、线、圆作为基础图形，对这些基础图形进行拼接、平移、变换、度量、构造、轨迹追踪以及对基本图形的性质进行运用。
学生可以在此过程中探究图形的内在关系并发现数学的本质，探究数学的奥妙和趣味性，激发学习数学的兴趣。
笔者结合自身教学经验，在总结、归纳、提炼和创新的基础上整理出七种常用的运用几何画板绘制椭圆的方法，分享如下：一、定义法定义法的原理是圆锥曲线的统一定义，即焦点距离与到准线距离的商是定值的点的轨迹。
椭圆的定义，即平面内一个动点到两个定点的距离之和等于常数，这个动点的轨迹叫椭圆，这两个定点叫椭圆的焦点，两焦点的距离叫作椭圆的焦距。
绘制的具体步骤为：打开软件，新建文件，在绘画板内画线段AB的同时在AB上绘制出C点，然后在AB外选取D、E两点，满足DE>AB;选中A、C两点进行标记向量，然后通过标记向量将D平移，得到D';选中D和D'点，绘制出一个以D为圆心，以D和D'间距离为半径的圆并且隐藏;同理，标记B、C两个点为标记向量，并且作出E的平移点到E'点，构造出圆，隐藏E'点;运用点工具做出两个圆周交点为F、G两点。
接下来分两种方法研究。
分别选中F、C和G、C两组点进行构造轨迹绘制出椭圆曲线，如图1所示。
点击F点，点击显示、追踪交点，同理操作G点;点击C点，选择操作类按钮、动画、确定，完成设置;点击绘画板上的动画键，绘画板就绘制出一个椭圆，如图2所示。

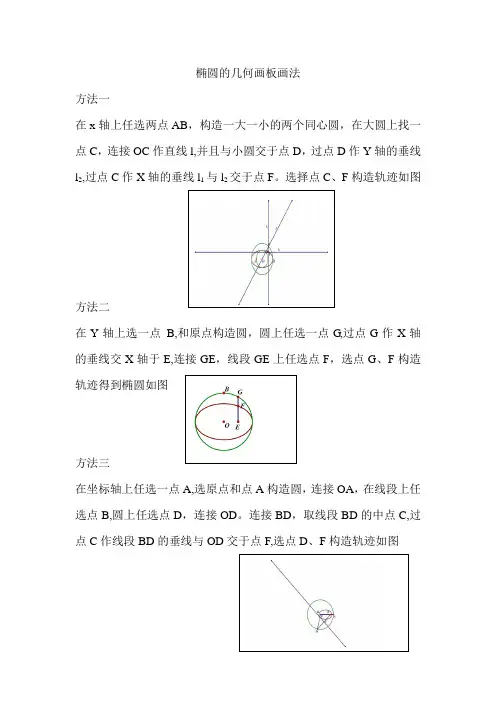

椭圆的几何画板画法
方法一
在x 轴上任选两点AB ，构造一大一小的两个同心圆，在大圆上找一点C ，连接OC 作直线l,并且与小圆交于点D ，过点D 作Y 轴的垂线l 2,过点C 作X 轴的垂线l 1与l 2交于点F 。
选择点C 、F 构造轨迹如图
方法二 在Y 轴上选一点 B,和原点构造圆，圆上任选一点G ,过点G 作X 轴的垂线交X 轴于E,连接GE ，线段GE 上任选点F ，选点G 、F 构造轨迹得到椭圆如图
方法三
在坐标轴上任选一点A,选原点和点A 构造圆，连接OA ，在线段上任选点B,圆上任选点D ，连接OD 。
连接BD ，取线段BD 的中点C,过点C 作线段BD 的垂线与OD 交于点F,选点D 、F 构造轨迹如图。
用几何画板画椭圆的方法
椭圆是圆锥曲线重要的一部份，用几何绘图工具绘制椭圆不仅可以使图形画得更准确，还能很好地显示椭圆的一些性质。
本文就向大家介绍几何画板圆锥曲线中的椭圆怎么画。
1.构造线段与中点。
选择“直线工具”，画出线段AB，选择“构造”—“中点”命令，画出线段AB的中点C。
使用线段工具绘制线段AB并构造中点C
2.构造圆。
依次选中点C、点A，选择“构造”—“以圆心和圆周上的点绘圆”命令，绘制出以点C为圆心经过点A的圆C。
选中点C、点A后构造以点C为圆心经过点A的圆C
3.构造垂线与交点。
选择“点工具”，在圆周上任意作一点D，选中点D和线段AB，选择“构造”—“垂线”命令，绘制出线段AB的垂线，与线段AB的交点为E。
绘制点D后构造线段AB的垂线并与之交于E点
4.隐藏圆和直线。
选中圆C和直线DE，选择“显示”—“隐藏路径对象”命令，隐藏圆C和直线DE。
选中圆C和直线DE后将之隐藏
5.构造线段和中点。
选择“线段工具”，绘制出线段DE。
选择“构造”—“中点”命令，绘制出线段DE的中点F。
用线段工具绘制出线段DE后构造其中点F
6.绘制椭圆。
依次选中点D、点F，选择“构造”—“轨迹”命令，绘制出椭圆。
如下图所示。
使用“构造”—“轨迹”命令绘制出椭圆
7.隐藏点与线段。
选中点D、点E、点F、线段DE，选择“显示”—“隐藏对象”命令，椭圆绘制完成。
隐藏点D、E、F和线段DF
以上向大家详细介绍了用几何画板画椭圆的方法，相信大家对此已经有所掌握。
几何画板中椭圆的几种构造方法温州中学 陈晓龙在教学中本人发现利用几何画板可以有很多方法来构造椭圆的图象，于是把几种画法整理如下：椭圆的第一定义：平面内到两个定点F 1，F 2的距离之和为定值2a （2a ＞|F 1F 2|）的点的轨迹。
椭圆的构造方法一：（1）以O 为圆心，2a 为半径作圆，在圆上任取一点P ，在圆内任取一点A ； （2）连接PO 、PA ，作PA 的中垂线与PO 交于点M ，连接MA ；（3）将点M 定义为“追踪点”，选中点P ，让点P 在圆上任意转动可得到点M 的轨迹为以O ，A 为焦点长轴长为2a 的椭圆 。
理由：图中的MP=MA ，所以OM+MA=OM+MP=OP=圆的半径，符合椭圆的第一定义。
椭圆的第二定义：设动点M (x , y )与定点F (c , 0)的距离和它到定直线l : x ＝ca 2的距离的比是常数ac (a >c >0)，则点M 的轨迹是椭圆。
点F是椭圆的一个焦点，直线l 是椭圆中对应于焦点F 的准线。
常数e ＝ac (0<e <1)是椭圆的离心率。
椭圆的构造方法二：（1）取点F 和直线L ，（点F 不在L 上）。
过点F 作一条直线，在直线上取一点P ；（2）以F 为圆心以FP 为半径作圆，度量FP 的长度，取参数e=0.8(可改为其他小于1的正数)，计算FP/e ；（3）过P 点作直线L 的垂线，交L 于M 点，以M 为圆心，以FP/e 为半径做圆，交垂线于N 点，过N 作L 的平行线，交圆F 于A ，B 两点；（4）追踪A ，B 两点，让P 在直线PF 上任意移动可得椭圆方程。
理由：不管P 点在何位置，总可以保证A ，B 点到F 点距离与他们到直线L 的距离之比为0.8，所以构造方法二依据的是椭圆的第二定义。
椭圆的构造方法三：1．以坐标原点O 为圆心，分别以a 、b(a>b>0)为半径画两个圆;2．在大圆上取一点A ，连接OA 与小圆交于点B ；3．过点A 作AN 垂直于Ox 轴，垂足为N ；作BM 垂直于AN ，垂足为M ；4．分别选中点M 和点A ，用“作图”菜单中的“轨迹”功能，画出椭圆。
