第二章方案设计用PLC构成自动送料装车控制系统。

第一节课题介绍在小型控制系统中，大量的控制为顺序控制。

顺序控制是指根据预先规定的程序或条件，对控制过程各个阶段顺序地进行自动控制。

用PLC进行顺序控制十分方便，它可以采用多种编程方法，除了用基本逻辑指令和移位指令来编程以外，还可以用专用的顺序控制指令（例如步进指令）来编程。

本课题要求如下：某原料从料斗经过M1、M2、M3三台皮带运输机送出。

从料斗向皮带1供料由电磁阀K2控制，皮带1、皮带2、皮带3分别由电动机M1、M2、M3驱动。

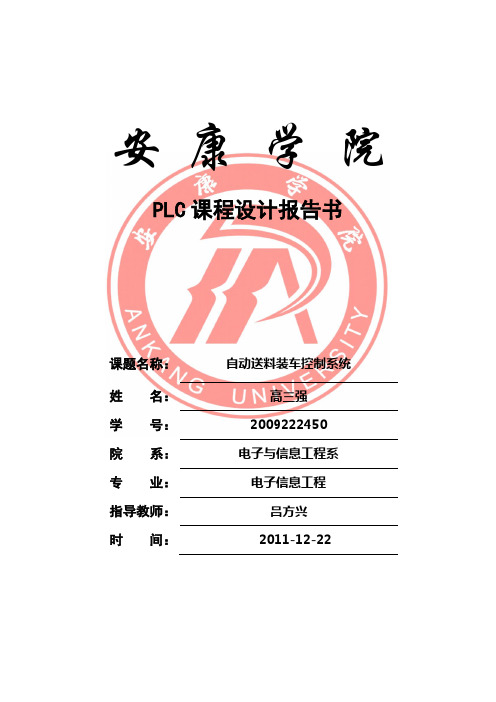

安康学院PLC课程设计报告书课题名称：自动送料装车控制系统姓名：高三强学号：2009222450院系：电子与信息工程系专业：电子信息工程指导教师：吕方兴时间：2011-12-22课程设计项目成绩评定表设计项目成绩评定表课程设计报告书目录设计报告书目录一、设计目的 (1)二、设计过程 (1)3.1、系统方案 (1)3.3、软件设计 (2)三、系统调试与结果 (8)四、课程设计体会 (8)6.1、设计体会 (8)五、参考文献 (8)一、设计目的课程设计是课程的总结性教学环节，是培养学生综合运用本门课程及有关先修课程的基本知识去解决某一实际问题的基本训练，加深对该课程知识的理解。

在整个教学计划中,它起着培养学生独立工作能力的重要作用。

通过本课程设计, 主要训练和培养学生的以下能力:1.查阅资料：搜集与本设计有关部门的资料(包括从已发表的文献中和从生产现场中搜集)的能力；2.方案的选择：树立既考虑技术上的先进性与可行性,又考虑经济上的合理性,并注意提高分析和解决实际问题的能力；3.迅速准确的进行工程计算的能力,计算机应用能力；4.用简洁的文字,清晰的图表来表达自己设计思想的能力。

二、设计过程2.1、系统方案自动送料装车系统的控制要求：绿灯（L1）亮，红灯（L2）灭，表示允许汽车开进装料，此时，进料阀门（K1），料斗阀门（K2），电动机（M1，M2，M3）皆为OFF状态。

当汽车到来时，检测开关S3接通（负载板上未设，可从通用器件板选取），红色信号灯L2亮，绿色L1灭，传送带驱动电动机M3运行；2s后，电动机M2运行；再经过2s，M1运行，依次顺序起动送料系统。

电动机M3运行后，进料阀门K1打开料斗进料，料斗装满时，检测开关S1=1，进料阀门K1关闭（设1料斗物料足够装满1车）；料斗出料阀门K2在M1运行及料满（S1=1）后，打开放料，物料通过传送带的传送，装入汽车。

当装满汽车后，称重开关S2动作，料斗出料阀门K2关闭，同时电动机断电停止，2s后M2停止，再过2s，M1停止，L1亮，L2灭，表示汽车可以开走。

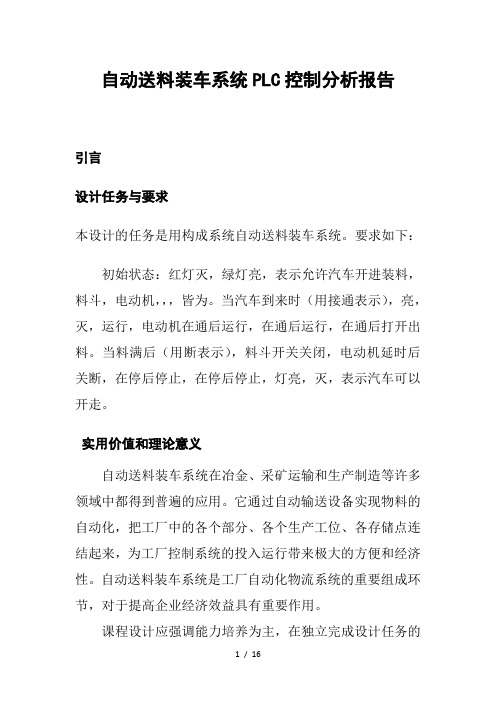

自动送料装车系统PLC控制分析报告引言设计任务与要求本设计的任务是用构成系统自动送料装车系统。

要求如下：初始状态：红灯灭，绿灯亮，表示允许汽车开进装料，料斗，电动机，，，皆为。

当汽车到来时（用接通表示），亮，灭，运行，电动机在通后运行，在通后运行，在通后打开出料。

当料满后（用断表示），料斗开关关闭，电动机延时后关断，在停后停止，在停后停止，灯亮，灭，表示汽车可以开走。

实用价值和理论意义自动送料装车系统在冶金、采矿运输和生产制造等许多领域中都得到普遍的应用。

它通过自动输送设备实现物料的自动化，把工厂中的各个部分、各个生产工位、各存储点连结起来，为工厂控制系统的投入运行带来极大的方便和经济性。

自动送料装车系统是工厂自动化物流系统的重要组成环节，对于提高企业经济效益具有重要作用。

课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料，产品手册和各种工具书的能力；工程绘图的能力。

课程设计是我们接受实践考验的一个重要环节，是对学生独立工作之前的技能培训，很好的帮助我们对可编程序控制器应用技术从感性认识上升到理性认识的飞跃阶段，通过这一过程可以使我们进一步掌握、应用理论知识，增强自身的实际操作能力。

介绍可编程序控制器简称机。

可编程控制器是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采用一种可编程序的存储器，在其内部存储执行逻辑运算，顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备和生产过程。

可编程控制器及其有关设备的设计原则是他易于与工业控制系统连成一个整体和具有扩充功能。

的发展历程可编程序控制器于年代末在美国问世，年美国（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称（）。

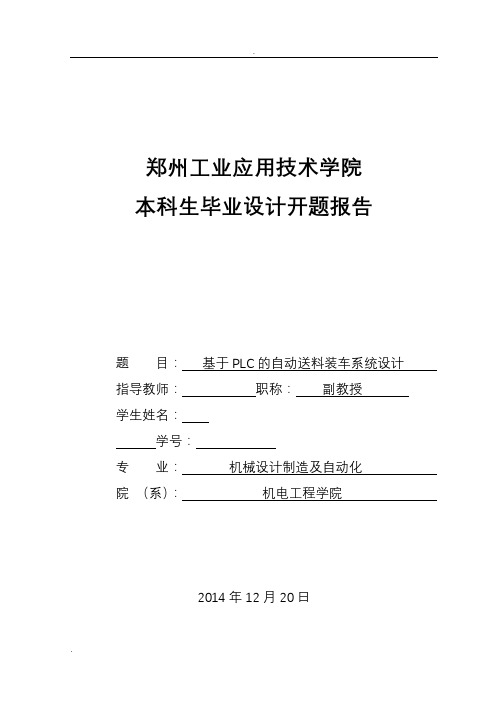

郑州工业应用技术学院
