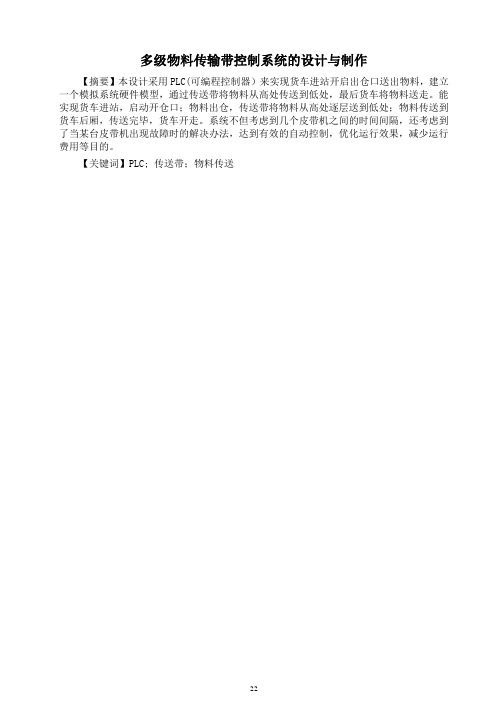

多级物料传输带控制系统的设计与制作【摘要】本设计采用PLC(可编程控制器）来实现货车进站开启出仓口送出物料，建立一个模拟系统硬件模型，通过传送带将物料从高处传送到低处，最后货车将物料送走。

能实现货车进站，启动开仓口；物料出仓，传送带将物料从高处逐层送到低处；物料传送到货车后厢，传送完毕，货车开走。

系统不但考虑到几个皮带机之间的时间间隔，还考虑到了当某台皮带机出现故障时的解决办法，达到有效的自动控制，优化运行效果，减少运行费用等目的。

【关键词】PLC; 传送带；物料传送AbstractThis design USES PLC(programmable logic controller) to realize the truck to enter the station and open the outlet of the warehouse to send out the materials. It establishes a hardware model of the simulation system to transfer the materials from the high place to the low place through the conveyor belt. Finally, the truck sends the materials away. Can realize the truck to enter the station, start the warehouse opening; Materials out of the warehouse, the conveyor belt will be layer by layer from the height of the material to the lower place; The material is transferred to the back of the truck. The system not only considers the time interval between several belt conveyors, but also considers the solution when a belt conveyors break down, so as to achieve effective automatic control, optimize the operation effect and reduce the operation cost.【 key words 】PLC; The conveyor belt. Material transfer引言传输带是一种连续、快速、高效的物料传输设备,广泛应用于煤炭、电力、建材、化工、机械、轻工业等行业的物料传输系统。

多级物料传输带控制系统摘要：在工厂装配线上和产品运输过程中，常常使用多级的输送带。

在以前的继电器控制系统中，电路的修改和维护非常困难。

通过PLC对输送带的控制系统进行了修改，很大程度上提高了生产的效率，节省了人工成本，大大提高了自动化程度。

本课题主要使用PLC来进行货物进站开仓运送，构造模拟的系统硬件模型，通过输送带将物料从高处输送到低点，最后卡车送出把材料。

它可以实现卡车进站并启动开口;物料从仓库出来，传输带将物料从高处送到下部;材料被转移到卡车的后舱，传动装置完成，卡车离开整个过程。

该设计不仅想到了多台皮带输送机之间的时间间隔，还研究了皮带输送机出现问题时的解决方案，实现了有效的自动控制，并且对运行的结果进行了优化，降低了运营成本。

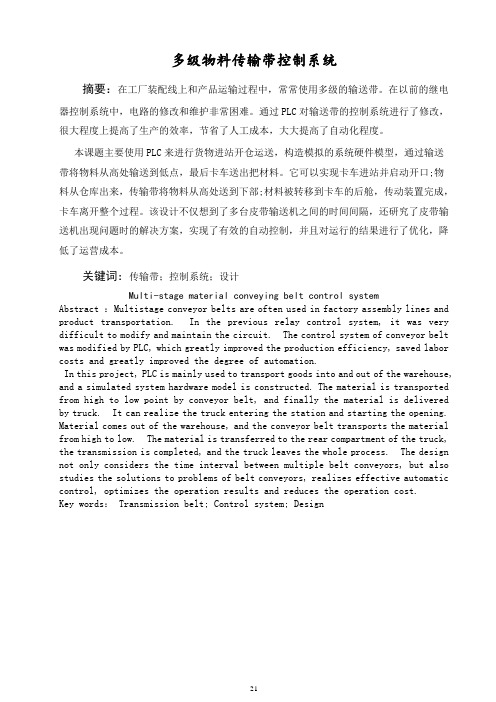

关键词：传输带；控制系统；设计Multi-stage material conveying belt control systemAbstract ：Multistage conveyor belts are often used in factory assembly lines and product transportation. In the previous relay control system, it was very difficult to modify and maintain the circuit. The control system of conveyor belt was modified by PLC, which greatly improved the production efficiency, saved labor costs and greatly improved the degree of automation.In this project, PLC is mainly used to transport goods into and out of the warehouse, and a simulated system hardware model is constructed. The material is transported from high to low point by conveyor belt, and finally the material is delivered by truck. It can realize the truck entering the station and starting the opening. Material comes out of the warehouse, and the conveyor belt transports the material from high to low. The material is transferred to the rear compartment of the truck, the transmission is completed, and the truck leaves the whole process. The design not only considers the time interval between multiple belt conveyors, but also studies the solutions to problems of belt conveyors, realizes effective automatic control, optimizes the operation results and reduces the operation cost.Key words： Transmission belt; Control system; Design目录引言 (3)1. 绪论 (3)1.1 物料传输系统的功能及意义 (3)1.2 PLC的基本概念 (4)1.3 PLC的基本结构 (4)1.4 PLC技术特点及主要功能 (5)1.5 PLC控制系统的功能 (6)1.6 PLC的可靠性 (6)1.7 PLC的应用领域 (7)1.8 PLC控制的的优点 (8)2. 物料传输系统的整体设计 (8)2.1设计工作 (8)2.2 工作原理图 (9)2.3 物料传输系统控制结构及工作情况 (10)2.4 传输带控制原理 (10)2.5 传输带控制原理流程图 (11)3. 物料传输系统硬件设计 (11)3.1系统的硬件部分 (11)3.2 PLC的选型 (12)3.2.1 物料传输系统对PLC装置的要求 (12)3.2.2 PLC I/O地址分配 (12)3.3 直流电机 (12)3.3.1 电机概述 (12)3.3.2电机控制方法 (13)3.4 基于PLC控制的物料传输系统外部接线图 (14)3.5 物料传输系统的硬件实物图 (14)3.6 PLC的调试和安装 (15)4. 物料传输系统的程序设计 (15)4.1 MELSOFT系列GX Developer编程软件的操作方法 (15)4.2 基于PLC控制的物料传输系统梯形图 (15)4.3 基于PLC控制的物料传输系统指令 (18)5. 结束语 (20)6致谢 (20)参考文献 (21)引言PLC是一种用于工业应用的数字计算操作的电子设备。

信息科学与工程学院课程设计报告( 2010～2011 学年第二学期)题目多级运输皮带模拟控制院（系、部）控制系课程名称电气控制技术综合课程设计专业自动化年级2008级学号0815321011姓名耿晓宇指导老师郑义民晏来成2011 年7月2日引言可编程控制器（PLC），是微机技术与继电器常规技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理为核心用作数字控制的专用计算机。

可编程控制器是专为工业环境下应用而设计的工业计算机。

它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、模拟式的输入与输出，控制各种类型的机械或生产过程。

PLC及有关设备，都遵循易于与工业控制系统形成统一的整体，易于扩充其功能的原则进行设计，因此，可编程控制器以其简单易懂、操作方便、可靠性高、通用性高、通用灵活、体积小、使用寿命长凳一系列优点，在汽车、钢铁、航空航天、化工、食品、造纸、等工业领域获得了广泛的应用。

本实验通过对多级运输皮带模拟控制的设计，学习PLC在带式传送机控制系统中的应用，提高对PLC的深入学习程度与解决问题，分析问题的能力。

同时巩固对PLC的学习与应用。

目录一、设计任务 (4)二、系统设计要求 (5)2.1系统硬件配置及组成原理 (6)2.2 系统变量定义及分配表 (7)2.3 PLC原理接线图 (8)2.4 系统可靠性设计 (8)三、控制系统设计 (8)3.1控制系统程序流程设计 (9)3.2控制程序设计思路 (10)四、系统调试及结果分析 (11)4.1系统调试及解决的问题 (12)4.2结果分析 (12)结束语 (13)参考文献 (13)附录：程序一、设计任务多级运输皮带模拟控制上料位监测SQ3下料位监测SQ4进料阀YV1放料阀YV2料罐M1皮带1M2皮带2M3皮带3M4皮带4小车SQ1SQ2图1 多级运输皮带系统示意图图2 传送带电动机主电路图控制要求：1.料罐进料、放料由电磁阀YV1和YV2控制，当料罐中的料位低于下料位监测点SQ4时，进料阀YV1动作，向料罐中进料；当料位高于上料位监测点SQ3时，进料阀YV1关闭。
