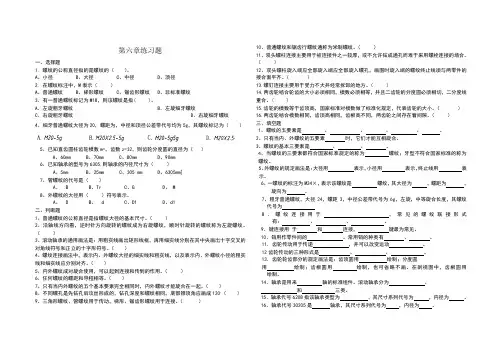

第六章练习题
一、选择题
1. 螺纹的公称直径指的是螺纹的（）。

A、小径
B、大径
C、中径
D、顶径
2. 在螺纹标注中，M表示（）
A、普通螺纹
B、梯形螺纹
C、锯齿形螺纹
D、非标准螺纹
3．有一普通螺纹标记为M18，则该螺纹是指( )。

A．左旋粗牙螺纹B．左旋细牙螺纹
C．右旋粗牙螺纹D．右旋细牙螺纹
4、细牙普通螺纹大径为20，螺距为，中径和顶径公差带代号均为5g，其螺纹标记为（）
5、已知直齿圆柱齿轮模数m=，齿数z=32，则齿轮分度圆的直径为（）
A、60mm
B、70mm
C、80mm
D、90mm
6、已知轴承的型号为6305,则轴承的内径尺寸为（）
A、5mm
B、25mm
C、305 mm
D、6305mm]
7、管螺纹的代号是（）
A、 B
B、Tr
C、G
D、 M
8、外螺纹的大径用（）符号表示。

A、 D
B、 d
C、D1
D、d1
二、判断题1、普通螺纹的公称直径是指螺纹大径的基本尺寸。

（）
2、沿轴线方向看，逆时针方向旋转的螺纹成为右旋螺纹，顺时针旋转的螺纹称为左旋螺纹。

（）
3、滚动轴承的通用画法是：用粗实线画出矩形线框，再用细实线分别在其中央画出十字交叉的对角线符号和正立的十字形符号。

（）
4、螺纹连接画法中，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。

（）
5、内外螺纹成对旋合使用，可以起到连接和传到的作用。

（）
6、任何螺纹的螺距和导程相等。

（）
7、只有当内外螺纹的五个基本要素完全相同时，内外螺纹才能旋合在一起。

（）
8、不同螺孔是先钻孔后攻丝形成的，钻孔深度和螺纹相同，底部锥顶角应画成120。

（）
9、三角形螺纹、管螺纹用于传动，梯形、锯齿形螺纹用于连接。

（）
10、普通螺纹和锯齿行螺纹通称为米制螺纹。

（）
11、双头螺柱连接主要用于被连接件之一较厚，或不允许钻成通孔而难于采用螺栓连接的场合。

（）
12、双头螺柱旋入端应全部旋入端应全部旋入螺孔，画图时旋入端的螺纹终止线须与两零件的接合面平齐。

（）
13.螺钉连接主要用于受力不大并经常拆卸的地方。

（）
14.两齿轮啮合轮齿的大小必须相同，模数必须相等，并且二齿轮的分度圆必须相切，二分度线重合。

( )
15.齿轮的模数等于齿顶高，国家标准对模数做了标准化规定，代表齿轮的大小。

（）
16.两齿轮啮合模数相同，齿顶高相同，齿根高不同，两齿轮之间存在着间隙。

（）
三、填空题
1、螺纹的五要素是、、、、。

2、只有当内、外螺纹的五要素时，它们才能互相旋合。

3、螺纹的基本三要素是、、。

4、当螺纹的三要素都符合国家标准规定的称为螺纹；牙型不符合国家标准的称为螺纹。

5、外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。

6、一螺纹的标注为M24×，表示该螺纹是螺纹，其大径为，螺距为，
旋向为。

7、粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹
代号为
8．螺纹连接用于，常见的螺纹联接形式有：、、。

9．键连接用于和连接，键最为常见。

10．销用作零件间的。

常用销的种类有、。

11．齿轮传动用于传递，并可以改变运动。

12齿轮传动的三种形式是、、。

13．齿轮轮齿部分的规定画法是：齿顶圆用绘制；分度圆
用绘制；齿根圆用绘制，也可省略不画。

在剖视图中，齿根圆用
绘制。

14．轴承是用来轴的标准组件。

滚动轴承分为、
和三类。

15．轴承代号6208指该轴承类型为，其尺寸系列代号为，内径为。

16．轴承代号30205是轴承，其尺寸系列代号为，内径为。

17螺纹的直径分为: , , .公称直径一般指
18.从螺纹的结构要素来分,按牙型可分为 , ,
和 .从螺纹的线数分: 和 . 从螺纹的旋向分: 和 .从螺纹的使用功能来分,可把螺纹分为和 .从螺纹的结构
要到素是否符合国家标准来分,可把螺纹分为 , 和 .
19.影响梯形螺纹配合性质的主要尺寸是螺纹的 .
20.在圆柱或圆锥表面上所形成的螺纹为；在圆柱或圆锥内表面上所形成的螺纹
为。

21. 是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

22.通过螺纹轴线的剖切面上螺纹的轮廓形状，称为。

23. 是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直
径；是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径；是指在大径和小径之间的假想面的直径。

24.形成螺纹的螺旋线条数称为。

沿一条螺旋线型成的螺纹为。

沿两条或
两条以上且在轴向等距分布的螺旋线型的螺纹为。

25.螺纹上相邻两牙在中径上对应点间的轴向距离称为
26.螺纹的旋向有和两种。

27.用一个假想的圆通过齿轮各轮齿顶部，该圆称为。

在两齿轮啮合时，过齿轮中心连
线上的啮合点所作的两个相切的假想圆称为；齿顶圆与齿根圆之间的径向距离称为。

28.标准件的标记格式为、
29.一个完整螺纹的标记由三部分组成、、。

螺纹代号的内容和格式为。

30.滚动轴承的结构有、、、。

31.滚动轴承的尺寸代号由、、三部分组成。

四、简答题
1、简述螺纹画法的基本规定。

2、简述外螺纹的规定画法。

3、简述内螺纹的规定画法。

4简述螺纹连接的画法。

5、简述普通螺纹和管螺纹的分类。

6、简述螺纹的的标注方法。

7、常用的标准件有哪些常用件有哪些
8、简述螺栓连接的画法规定
9、画双头螺柱连接时按什么关系确定有关尺寸
10、画螺钉连接时，需要注意什么问题。

合集下载

最新工程制图习题集答案 第六章

最新工程制图习题集答案 第六章

返回
6-4 断面图。
3. 画出A-A移出断面图。
答案 动画 立体 返回
6-4 断面图。
3. 画出A-A移出断面图。
返回
6-4 断面图。
4. 画出A-A移出断面图。
答案 动画 立体 返回
6-4 断面图。
4. 画出A-A移出断面图。
返回
6-5 表达方法的应用（仪器图）。
1. 用A3图纸将下面两物体的主视图改画为半剖视图，小孔取局部剖，并补画全剖的 左视图。
2. 根据已知视图，选择正确的A向视图。 （2）
答案 动画 立体 返回
6-2 视图及剖视图
2. 根据已知视图，选择正确的A向视图。 （2）
√
返回
6-2 视图及剖视图
3. 补出作剖视后主视图中的缺线。
答案 动画 立体 返回
6-2 视图及剖视图。 3. 补出作剖视后主视图中的缺线。
返回
6-3 剖视图。
平面为前后对称
答案 动画 立体 返回
6-4 断面图。
1. 画出轴上指定位置的断面图（A处键槽深3.5mm，B处键槽深3mm）。
平面为前ห้องสมุดไป่ตู้对称
返回
6-4 断面图。 2. 画出由两个相交剖切平面剖切后得出的移出断面。
答案 动画 立体 返回
6-4 断面图。 2. 画出由两个相交剖切平面剖切后得出的移出断面。
6. 作出全剖的左视图。
答案 动画 立体 返回
6-3 剖视图。
6. 作出全剖的左视图。
返回
6-3 剖视图。
返回
6-3 剖视图。
7. 作出全剖的主视图。
答案 动画 立体 返回
6-3 剖视图。
7. 作出全剖的主视图。

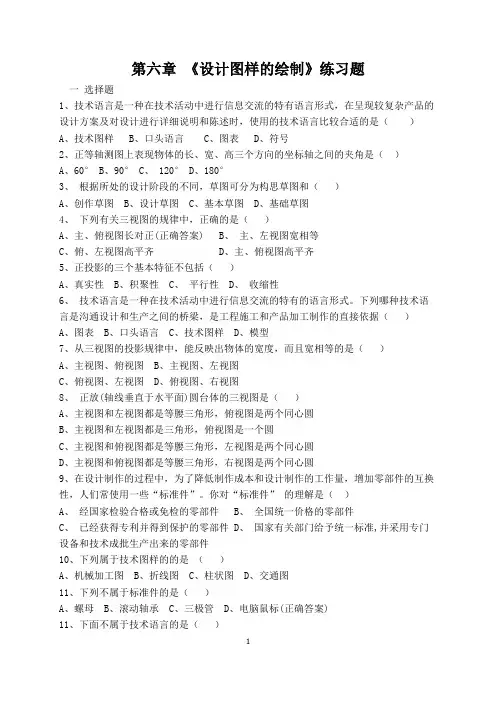

第六章 《设计图样的绘制》练习题
