机械制图练习题

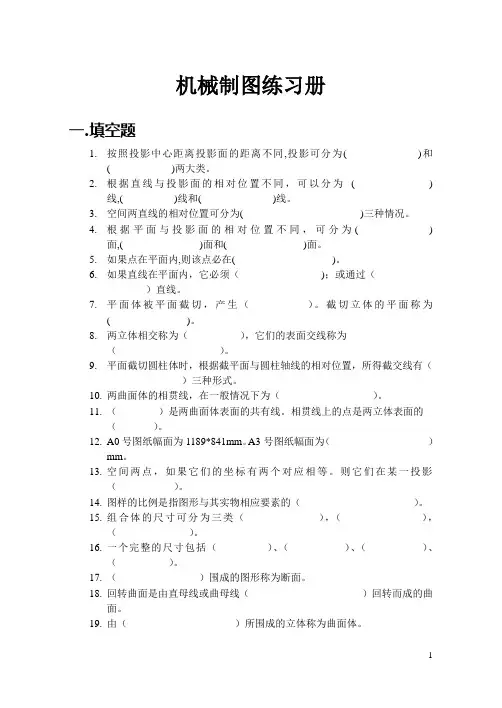

机械制图练习册一.填空题1.按照投影中心距离投影面的距离不同,投影可分为( )和( )两大类。

2.根据直线与投影面的相对位置不同，可以分为( )线,( )线和( )线。

3.空间两直线的相对位置可分为( )三种情况。

4.根据平面与投影面的相对位置不同，可分为( )面,( )面和( )面。

5.如果点在平面内,则该点必在( )。

6.如果直线在平面内，它必须（)；或通过（）直线。

7.平面体被平面截切，产生（）。

截切立体的平面称为( )。

8.两立体相交称为（），它们的表面交线称为（）。

9.平面截切圆柱体时，根据截平面与圆柱轴线的相对位置，所得截交线有（）三种形式。

10.两曲面体的相贯线，在一般情况下为（）。

11.（）是两曲面体表面的共有线。

相贯线上的点是两立体表面的（）。

12.A0号图纸幅面为1189*841mm。

A3号图纸幅面为（）mm。

13.空间两点，如果它们的坐标有两个对应相等。

则它们在某一投影（）。

14.图样的比例是指图形与其实物相应要素的（）。

15.组合体的尺寸可分为三类（），（），（）。

16.一个完整的尺寸包括（）、（）、（）、（）。

17.（）围成的图形称为断面。

18.回转曲面是由直母线或曲母线（）回转而成的曲面。

19.由（）所围成的立体称为曲面体。

20.在曲面立体上取（作）点、取（作）线，可以采用（）法和（）法。

21 求作两立体相贯的相贯线，可以采用（）法，（）法。

22 组合体的组合形式有（）方式和（）方式。

23 尺寸标注和度量的起点称为（）。

24 阅读组合体视图的基本方法是（）。

25 物体在基本投影面上的投影称为（）。

26 国标规定（）的六个面为基本投影面。

27 （）图主要用于表达机件在基本投影方向上的外形。

28 视图可分为（）图、（）图和（）图等。

29剖视图主要用于表达机件的（）结构形状。

30 按剖切范围，剖视图可以分为（）视图、（）视图和（）视图三种。

31 假想用剖切平面将机件的某处切断，仅画出断面的图形称为（）简称（）。

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

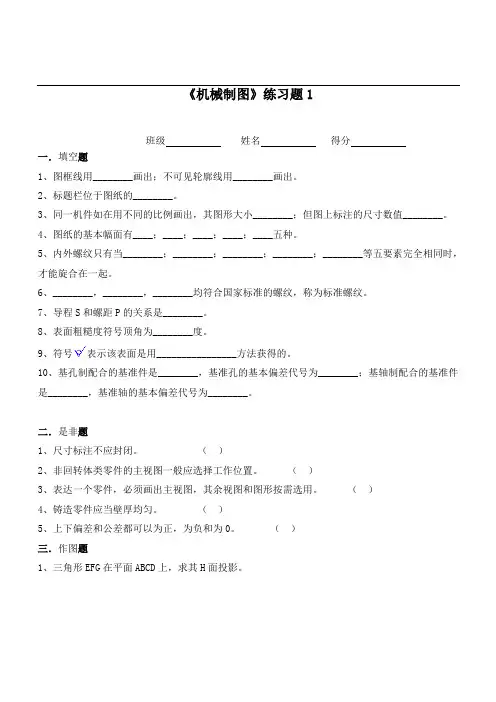

《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。

2、标题栏位于图纸的________。

3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。

4、图纸的基本幅面有____；____；____；____；____五种。

5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。

6、________，________，________均符合国家标准的螺纹，称为标准螺纹。

7、导程S和螺距P的关系是________。

8、表面粗糙度符号顶角为________度。

9、符号表示该表面是用________________方法获得的。

10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。

二．是非题1、尺寸标注不应封闭。

（）2、非回转体类零件的主视图一般应选择工作位置。

（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。

（）4、铸造零件应当壁厚均匀。

（）5、上下偏差和公差都可以为正，为负和为0。

（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。

2、完成螺栓连接的图样。

3、补全W投影。

4、求作W投影。

5、求作相贯线V、W投影。

6、由轴测图补画视图。

7、将物体的主视图改画成剖视图。

《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

机械制图考试模拟题+参考答案一、单选题（共26题，每题1分，共26分）1.Α3 图纸的大小为（）。

A、841×595B、210×297C、841×594D、420×297正确答案：D2.Φ50+0.025 表示( )A、最小尺寸是Φ50.025B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最大尺寸是Φ50 ㎜正确答案：C3.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C4.在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、加深图形和注尺寸及写字不分先后D、一边加深图形一边注尺寸和写字;正确答案：B5.基本偏差是指（）。

A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.制图国家标准规定，字体的号数，即是字体的( )。

A、长度B、宽度C、宽度和高度D、高度正确答案：D7.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、虚线C、实线D、剖面线正确答案：A8.只有定形尺寸没有定位尺寸的是（）。

A、已知线段B、连接线段C、中间线段D、未知线段正确答案：B9.画直线时，铅笔与纸面的倾斜角度约为( )。

A、30°B、60°C、45°D、90°正确答案：B10.点的正面投影和水平投影的连线（）。

A、平行于ox 轴B、垂直于 oz 轴C、垂直于 ox 轴D、垂直于 OY 轴正确答案：C11.右视图是（）。

A、由前向后投影B、由右向左投影C、由左向右投影D、由后向前投影正确答案：B12.截交线所围成的截面图形称为（）。

A、截交线B、截断面C、截平面D、截切体正确答案：B13.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A14.重合断面的轮廓用（）画出。

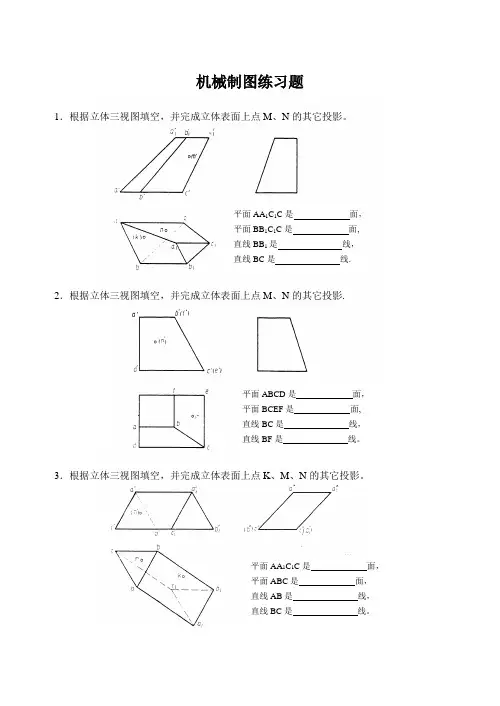

机械制图练习题1．根据立体三视图填空，并完成立体表面上点M、N的其它投影。

平面AA1C1C是面，平面BB1C1C是面,直线BB1是线，直线BC是线.2．根据立体三视图填空，并完成立体表面上点M、N的其它投影.平面ABCD是面，平面BCEF是面,直线BC是线，直线BF是线。

3．根据立体三视图填空，并完成立体表面上点K、M、N的其它投影。

平面AA1C1C是面，平面ABC是面，直线AB是线，直线BC是线。

4．根据立体三视图填空，并完成立体表面上点M、N 的其它投影。

平面ABCD是面，平面ABE是面,直线AE是线，直线CD是线. 5．补画左视图漏线，并根据立体投影完成填空。

A面是面，B面是面，CD是线。

6．补画左视图漏线，并根据立体投影完成填空.8．作出截切立体的水平投影和侧面投影9．作出截切立体的水平投影和侧面投影10．作出截切立体的水平投影和侧面投影11．作出截切立体的水平投影12．补画立体的水平投影13．补画立体的水平投影14．补画立体的水平投影15．补画立体的水平投影16．补画立体的水平投影17．补画立体的水平投影18．完成立体相贯的正面投影和侧面投影19．完成立体相贯的正面投影20．完成立体相贯的正面投影21．完成立体相贯的水平投影22．完成侧面投影23．完成侧面投影24．完成侧面投影25．完成侧面投影26．完成侧面投影27．完成侧面投影28．完成水平投影29．完成侧面投影30．完成侧面投影31．完成侧面投影32．完成侧面投影33．完成侧面投影34．完成侧面投影35．完成侧面投影36．完成水平投影37．完成水平投影38．完成侧面投影39．完成侧面投影40．完成侧面投影41．完成正面投影42．完成侧面投影44．完成正面投影45．完成全剖左视图47．完成全剖左视图48．完成全剖左视图49．完成全剖左视图50．完成全剖俯视图51．完成全剖左视图52．完成全剖左视图53．完成全剖左视图54．完成全剖左视图55．完成全剖左视图56．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置58．纠正螺纹旋合的绘制错误,将正确的绘制在下面的指定位置59．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60．完成下列螺纹标注61．完成下列螺纹标注1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h 。

复习题1一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

（10分）二、作平面四边形ABCD的投影。

(20分)三、完成下列各形体的投影。

(20分，每题10分)1．2．四、求作立体的相贯线。

（20分）五、根据给出的视图，补画第三视图或视图中所缺的图线。

(30分，每题15分)1.2.复习题21.作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

（10分）2.已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

（20分）3.补全相贯线（20分）4.补视图（20分）5.画出棱柱体的第三面投影，补画出截交线，并整理轮廓线。

（30分）复习题2答案1.作水平线AB 的三面投影。

已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。

aa ab bb XY HY HZO2.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。

adacd cb3.5.四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？，是螺纹（内、外），其中，H是，8是。

试题二：一、作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

(10分)ZoX Y WY H二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

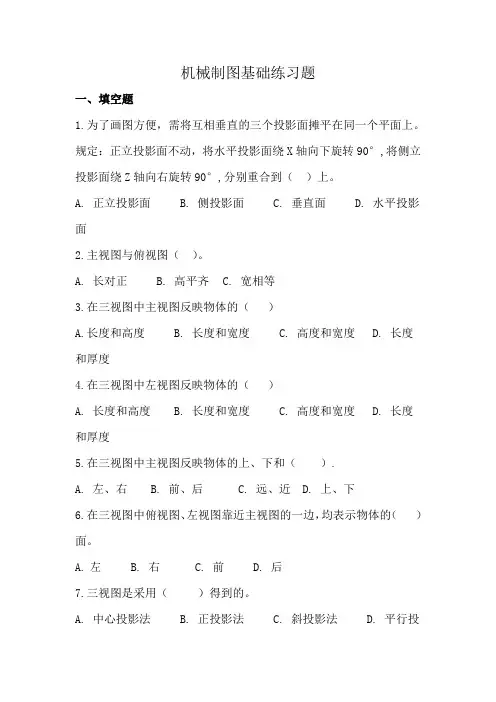

机械制图基础练习题一、填空题1.为了画图方便，需将互相垂直的三个投影面摊平在同一个平面上。

规定：正立投影面不动，将水平投影面绕X轴向下旋转90°,将侧立投影面绕Z轴向右旋转90°,分别重合到（）上。

A. 正立投影面B. 侧投影面C. 垂直面D. 水平投影面2.主视图与俯视图（）。

A. 长对正B. 高平齐C. 宽相等3.在三视图中主视图反映物体的（）A.长度和高度B. 长度和宽度C. 高度和宽度D. 长度和厚度4.在三视图中左视图反映物体的（）A. 长度和高度B. 长度和宽度C. 高度和宽度D. 长度和厚度5.在三视图中主视图反映物体的上、下和（）.A. 左、右B. 前、后C. 远、近D. 上、下6.在三视图中俯视图、左视图靠近主视图的一边，均表示物体的（）面。

A.左B. 右C. 前D. 后7.三视图是采用（）得到的。

A. 中心投影法B. 正投影法C. 斜投影法D. 平行投影法8.三投影面体系由三个相互（）的投影面所组成。

A. 垂直B. 倾斜C. 平行D. 交叉9.在三投影面体系中，点的两面投影的连线必定（）于相应的投影轴。

A. 垂直B. 平行C. 相交D. 交叉10.在三投影面体系中，点的投影到投影轴的距离，等于空间点到相应的投影面的（）。

A. 距离B. 大小C. 长短D. 远近11.若空间两点在某一投影面上的投影重合，两点在该投影面上的投影称为（）。

A. 重影点B. 重合点C. 平行点D. 垂直点12.当两点在V面的投影重合时，需判别其H面或W面投影，则点在（ )者可见。

A. 前 B. 后 C. 左 D. 右13.在投影面平行线中，平行于H面的直线称为（ ).A. 水平线B. 正平线C. 侧平线D. 垂直线14.在投影面垂直线中，垂直于H面的直线称为（）。

A. 铅垂线B. 正平线C. 侧平线D. 垂直线15.当某一直线平行某一投影面时，该直线上所有点到该投影面距离（）。

A. 不等B. 相等C. 不确定16.当点在某一直线上时，点所分线段的比例与点在直线的投影所分比例（）。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。

《机械制图》练习题及答案1. 单选题1. 已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( )A. Φ165B. Φ171C. Φ157.5正确答案：B2. 尺寸标注的三种形式不包含( )A. 链状式B. 坐标式C. 综合式D. 环状式正确答案：D3. 有轴向运动，应适当增大( )A. J过盈B. 间隙C. 过渡正确答案：B4. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A. 立面B. 平面C. 柱面正确答案：C5. 垂直于H面的平面称为( )A. 正垂面B. 铅垂面C. 水平面正确答案：B6. 梯形螺纹旋合长度不包含( )A. NB. SC. L正确答案：B7. 半剖视图中，外形视图和剖视图的分界线应是( )A. 点划线B. 实线C. 虚线正确答案：A8. 组合体视图绘制的步骤( )A. 形体分析，选择主视图，画图，确定比例，选择图幅B. 形体分析，选择主视图，确定比例，选择图幅，画图C. 形体分析，画图，选择主视图，确定比例，选择图幅正确答案：B9. 形体的一般生成方法不包括( )A. 运动生成法B. 组合生成法C. 扫描生成法正确答案：C10. 装配图特殊画法不包含( )A. 沿结合面剖切或拆卸画法B. 假想画法C. 展开画法D. 整体夸大画法正确答案：D2. 多选题11. 在国标GB/T14691－1993《技术制图字体》中规定的工程图样字体有( )A. 长仿宋体B. 短仿宋体C. A型字母D. 手写体E. 希腊字正确答案：AC12. 正投影法的基本特性( )A. 实形性B. 积聚性C. 类比性D. 累积性E. 平行性正确答案：ABE13. 螺纹的要素为( )A. 牙型B. 公称直径C. 线数D. 螺距和导程E. 旋向正确答案：ABCDE14. 装配图中有些需要用文字在技术要求中说明如( )A. 装配体的功能、性能、安装、使用及维护要求B. 装配体的制造、检验和使用的方法和要求C. 装配体对润滑和密封等要求D. 零部件之间的相对位置正确答案：ABC15. 平面立体的是( )A. 长方体B. 三棱锥C. 圆柱体D. 六棱柱E. 圆锥体正确答案：ABD3. 判断题16. 标注粗糙度的参数时优先选用轮廓算术平均偏差( )A. 错误B. 正确正确答案：B17. 根据一个视图不能唯一确定组合体的形状( )A. 错误B. 正确正确答案：B18. 在画外螺纹时，一般将小径画成大径的0.85倍( )A. 错误B. 正确正确答案：B19. 基本体按其表面形成特点分为平面和曲面两类( )A. 错误B. 正确正确答案：A20. 空间尺寸是确定各个基本形体之间的相对位置的尺寸( )A. 错误B. 正确正确答案：A21. 轴承内圈装在轴承座孔中( )A. 错误B. 正确正确答案：A22. 一般用细点划线表示需进行表面热处理的机件表面( )A. 错误B. 正确正确答案：A23. 弹簧主要用于减震、夹紧、承受冲击、储存能量、复位和测力等( )A. 错误B. 正确正确答案：B24. 轴测图是用平行投影法将其投影在单一投影面上所得到的图形( )A. 错误B. 正确正确答案：B25. 尺寸链可以封闭( )A. 错误B. 正确正确答案：A。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图题库1、图样不论放大或缩小绘制，在标注尺寸时，应标注（）——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案：B2、下列比例当中表示放大比例的是（）——[单选题]A 1:1B 1:2C 2:1正确答案：C3、物体的对称中心线采用（）来绘制。

——[单选题]A 粗实线B 细虚线C 细点画线正确答案：C4、下列投影法中不属于平行投影法的是( )。

——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案：C5、三视图中，主视图反应物体的（）4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案：B6、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B7、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B8、以下说法错误的是（）。

——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面，水平投影集聚成直线，平行于 OX 轴C 铅垂面垂直于 H 面，水平投影集聚成直线，平行于 OX 轴正确答案：C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案：C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案：B11、以下说法错误的是（）——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案：C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影，这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案：C13、画直立圆柱的三面投影时，需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案：A14、平面与三棱锥相交，截平面平行于底面，则截交线为( )。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（） A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

机械制图练习题一、选择题（每题2分，共20分）1. 在机械制图中，尺寸线通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线2. 机械图纸中的剖面线一般表示什么？A. 表面粗糙度B. 材料去除C. 内部结构D. 焊接符号3. 机械制图中，以下哪个符号通常表示螺纹？A. ∅B. MC. φD. ⌒4. 机械图纸中，公差标注的目的是？A. 表示零件的尺寸B. 表示零件的重量C. 表示零件的材质D.表示零件的制造精度5. 以下哪个是机械制图中的第三角投影法？A. 第一视图在左B. 第一视图在前C. 第一视图在下D. 第一视图在右6. 在机械制图中，局部视图通常用于表示什么？A. 零件的全貌B. 零件的局部特征C. 零件的尺寸D. 零件的材料7. 机械图纸中，尺寸标注中的“±”符号表示什么？A. 正负尺寸B. 公差范围C. 尺寸链D. 尺寸的正反方向8. 机械制图中，如果一个尺寸线上方标注有“Ra”，这通常表示什么？A. 半径B. 圆角C. 表面粗糙度D. 螺纹9. 机械图纸中，如果一个尺寸线上方标注有“H7/g6”，这通常表示什么？A. 孔的直径B. 公差等级C. 表面处理D. 材料类型10. 在机械制图中，虚线通常用于表示什么？A. 可见轮廓线B. 不可见轮廓线C. 中心线D. 尺寸线二、填空题（每题2分，共20分）11. 机械制图中，尺寸标注的三要素包括尺寸线、尺寸数字和________。

12. 机械图纸中，剖视图的剖面线通常以_______度角绘制。

13. 在机械制图中，如果需要表示零件的对称性，可以使用_______线。

14. 机械图纸中，螺纹的标注通常包括螺纹的类型、_______和螺距。

15. 机械制图中，尺寸链的标注方法通常包括极限制、_______和公差。

16. 机械图纸中，如果需要表示零件的焊接方式，可以使用_______符号。

17. 机械制图中，表面粗糙度的标注包括Ra值和_______。

机械制图练习题一、基础知识类1. 简述机械制图的基本步骤。

3. 机械图样中常用的比例有哪些？4. 简述图线的种类及其用途。

5. 如何判断零件的内外形？二、投影作图类1. 绘制下列物体的三视图：a) 长方体b) 圆柱体c) 球体2. 根据给定的主视图和俯视图，补画左视图。

3. 给定一个物体的主视图，绘制其斜视图。

4. 绘制下列物体的正等轴测图：a) 六棱柱b) 四通管三、尺寸标注类1. 标注下列物体的尺寸：a) 平面图形b) 回转体c) 叠加体2. 简述尺寸标注的基本规则。

3. 如何进行圆角、倒角的尺寸标注？4. 在机械图中，哪些尺寸需要标注极限尺寸？四、零件图类a) 轴承座b) 传动齿轮c) 螺纹联接件a) 阀体b) 轴承盖3. 根据给定的零件图，编写零件加工工艺。

4. 简述零件图的技术要求包括哪些内容。

5. 如何在零件图中表示表面粗糙度？五、装配图类a) 减速器b) 液压系统2. 根据给定的装配图，拆画下列零件图：a) 轴承b) 联轴器a) 机床进给机构b) 汽车转向系统4. 简述装配图的作用及内容。

5. 如何在装配图中表示零件间的装配关系？六、综合应用类2. 给定一个机械装置的装配图，编写其拆装工艺。

3. 根据实际需求，设计一个简单的机械装置，并绘制其零件图和装配图。

5. 如何运用机械制图知识进行产品创新设计？七、标准件与常用件类1. 列举常用的标准螺纹类型及其特点。

a) 螺母b) 螺栓c) 销3. 简述键联接的类型及其应用。

a) 弹簧b) 滚动轴承c) 液压缸5. 如何在机械图中表示标准件和常用件？八、焊接图类1. 简述焊接符号的表示方法。

a) 角焊缝b) 搭接焊缝c) 对接焊缝5. 如何在焊接图中表示焊接工艺要求？九、计算机辅助设计类1. 简述AutoCAD的基本操作步骤。

2. 如何在AutoCAD中设置图层和线型？a) 正五边形b) 椭圆c) 斜齿轮4. 如何在SolidWorks中创建零件模型？a) 装配一个简单的机械装置b) 装配体的爆炸视图十、读图与绘图技能类1. 根据给定的零件实物，绘制其三视图。
