焊锡培训资料

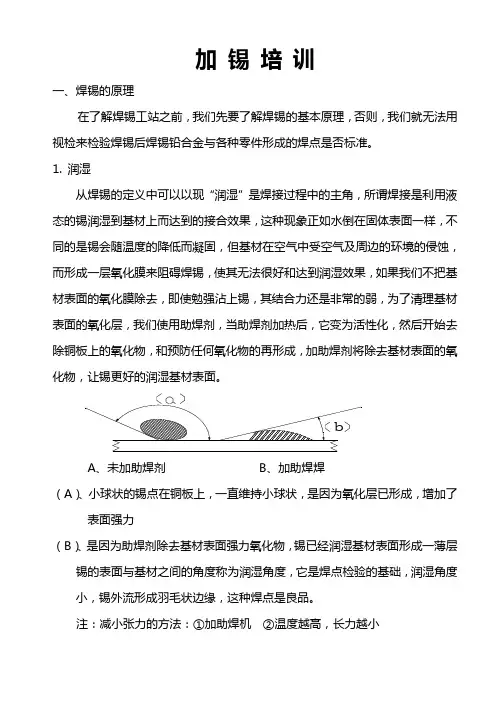

加锡培训一、焊锡的原理在了解焊锡工站之前，我们先要了解焊锡的基本原理，否则，我们就无法用视检来检验焊锡后焊锡铅合金与各种零件形成的焊点是否标准。

1.润湿从焊锡的定义中可以以现“润湿”是焊接过程中的主角，所谓焊接是利用液态的锡润湿到基材上而达到的接合效果，这种现象正如水倒在固体表面一样，不同的是锡会随温度的降低而凝固，但基材在空气中受空气及周边的环境的侵蚀，而形成一层氧化膜来阻碍焊锡，使其无法很好和达到润湿效果，如果我们不把基材表面的氧化膜除去，即使勉强沾上锡，其结合力还是非常的弱，为了清理基材铅，氧化铅形成一层膜保护锡不再受氧化。

如果助焊剂有大量的氯离子残留在表面。

结果完全不一样。

Pbo+2Hcl→Pbcl2+H2oPbcl2+H2O+C O2→2Hcl+PbcO3（白色粉状腐蚀物）由上面的化学反应可知，HCl不断与PbO反应再生成HCl，再与PbO反应生成HCl。

那样就会不断生成PbCO3，不断腐蚀。

而腐蚀会减少导电、损坏接点强度、漏电，而空气中的水会加速腐蚀及漏电。

腐蚀的原因：a.基材使用中使用的溶液b.人的汗水c.环境污染d.输送系统的污染e.包装材料的污染二．焊接的步骤准备：将烙铁头焊线靠近母材，处于准备状态，并对所要焊接处进行确认。

加热和焊锡的供给：烙铁头和锡线同时对母材进行加热和供给。

烙铁和焊线的离去：充分的焊接后将烙铁和锡经线离去。

五工程法和三工程法两者相比较，没有什么好坏区分。

实际操作中我们多是采取两者中间范围。

对于热容量大的母材，通常采用五工程法。

(3)焊锡的溶化方法如：（а）良（ь）良（с）不可（а）：首先对基材加热，之后锡线烙铁头最靠近基材的部分进行溶化。

（ь）：首先锡线放在基材处，烙铁在锡线上方进行加热，此方法适合于基材焊点较小情况。

（с）：由于助焊剂遇热分解，会产生大量烟及氧化物，对焊接产生不良影响。

（4）、烙铁的离去方向与焊锡量的关系如图：(а) 烙铁头45°离去（b）烙铁头向上离去（c）水平方向离去让员工了解加锡所使用的工具及操作方法（二）、具的认识a)焊锡的工具有许多：锡炉、波峰焊锡机、热风回流焊、烙铁等，我们所所使用的烙铁为恒温烙铁，其温度为350℃+10℃（实测值）。

焊锡的培训资料1. 焊锡的基本原理焊锡是一种常见的电子元器件连接技术，它通过在接头上加热并涂敷焊锡来实现连接。

焊锡本质上是一种合金，通常由锡和其他金属组成，如铅、银等。

焊锡具有低熔点、良好的润湿性和电导性，使它成为电子制造业中不可或缺的工艺。

2. 焊锡工具和设备进行焊锡工艺需要使用以下工具和设备：- 焊锡台或焊锡炉：用于加热焊锡并维持适当的工作温度。

- 焊锡笔或焊锡枪：用于施加热量和焊锡到接头上。

- 焊锡丝：焊接时需要融化和涂敷的焊锡材料。

- 焊锡垫：用于放置和固定工作件的表面。

- 剪刀和钳子：用于修剪和处理焊锡丝、导线等材料。

- 温度计：用于监测焊锡的工作温度是否符合要求。

- 防护设备：如手套、口罩和护目镜等，用于保护人员免受热量和焊锡飞溅的伤害。

3. 焊锡的操作步骤以下是焊锡的基本操作步骤：步骤1：准备工作区域。

确保工作区域整洁、通风良好，并放置好相应的设备和工具。

步骤2：选择合适的焊锡丝和焊锡笔。

根据焊接任务的要求选择适当的工具和材料。

步骤3：加热焊锡笔。

将焊锡笔置于焊锡台或焊锡炉上，并调节到适当的工作温度。

步骤4：清洁工作件表面。

使用刮刀或棉纱布等工具将接头表面清洁干净，以确保焊锡的良好润湿性。

步骤5：涂敷焊锡。

将焊锡笔的热头与接头轻轻触碰，并待焊锡融化后，将其均匀涂敷在接头上。

步骤6：冷却焊锡。

等待焊锡冷却并凝固，确保焊接完全完成。

步骤7：清理焊锡笔。

在完成焊接任务后，用湿布或海绵轻轻清洁焊锡笔的热头，并将其放回焊锡台或焊锡炉中。

4. 焊锡常见问题及解决方法- 铜线无法润湿：可能是因为接头表面有氧化物或污染物。

解决办法是使用化学溶剂或焊锡清洁剂清洁接头表面，以确保良好的焊锡润湿性。

- 焊锡不牢固：可能是因为焊锡温度过低或焊接时间过短。

解决办法是确保焊锡热头温度达到要求，并延长焊接时间以确保焊锡完全润湿和固化。

- 焊锡丝困在钳子中：可能是因为焊锡丝断裂或卷曲。

解决办法是使用适当的剪刀和钳子修剪焊锡丝，并确保焊锡丝保持平直状态。

引言概述：焊锡是一种常见的电子元器件连接技术，广泛应用于电子行业和相关领域。

对于想要学习焊锡技术的人来说，培训资料是一种非常重要的学习资源。

本文将提供一份详细的焊锡培训资料，旨在帮助读者了解焊锡的基本原理、操作步骤、技巧和注意事项，从而提高他们在焊接过程中的能力和技巧。

正文内容：1.焊锡基本原理1.1焊锡的定义和作用1.2焊锡原理和工作原理1.3焊锡的种类和特性1.4焊锡与被焊接材料的适配性2.焊锡操作步骤2.1准备工作和安全注意事项2.2焊锡工具和材料准备2.3清洁焊接表面2.4加热焊接表面2.5施加焊锡和冷却3.焊锡技巧和常见问题3.1控制焊锡温度和时间3.2施加适量的焊锡3.3均匀涂敷焊锡3.4避免过度加热和过度焊接3.5解决焊锡相关的常见问题4.焊锡注意事项和安全措施4.1避免焊接电路板上的敏感部件4.2避免呼吸焊锡烟雾4.3使用防护手套和眼镜4.4避免漏电和火灾风险4.5文明焊接，保持工作环境整洁5.焊锡应用技巧和进阶知识5.1焊锡不同类型电子元件的特殊操作5.2焊锡不同类型电路板的焊接技巧5.3焊锡与其他连接技术的综合应用5.4焊锡在电子维修和制造过程中的应用5.5焊锡常见故障排除和维修技巧总结：本文详细介绍了焊锡的基本原理、操作步骤、技巧和注意事项。

通过学习本文提供的培训资料，读者可以掌握焊锡技术的基本知识和技能，提高他们在焊接过程中的能力和熟练程度。

同时，本文还介绍了焊锡的应用技巧和进阶知识，帮助读者更好地应对各种焊接场景和需求。

为了确保安全和质量，读者应严格遵守焊锡的操作规范和安全措施，并在实践中不断积累经验和提升技术水平。

通过不断学习和实践，读者将能够成为一名优秀的焊锡技术人员。

焊锡培训资料一、前言欢迎大家参加焊锡培训课程，在本次培训中，我们将学习焊锡的基本知识、技巧和注意事项。

本资料将为您详细介绍焊锡的原理、工具使用、焊接技巧以及相关安全知识。

通过学习本资料，您将能够掌握焊锡的基本操作技能，为日后的实践工作打下良好的基础。

二、焊锡原理焊锡是一种常用的焊接方法，其原理是通过在焊接位置加热焊接材料，使其熔化并与焊接材料相互融合，形成牢固连接。

焊锡一般包括焊台、焊锡丝、焊锡吸取器等工具设备。

三、工具使用1. 焊台：焊台是焊接过程中必备的工具之一，其作用是提供焊接位置的加热和支撑作用。

在使用焊台时，应确保使用安全，避免触电和烫伤等意外情况的发生。

2. 焊锡丝：焊锡丝是焊接材料，通常为铅锡合金，具有低熔点的特点。

在选择焊锡丝时，应根据所需焊接材料的类型和特性进行选择，并注意焊锡丝的质量和安全性。

3. 焊锡吸取器：焊锡吸取器用于吸取焊接过程中产生的烟雾和有害气体，起到净化空气和保护操作人员的作用。

在使用焊锡吸取器时，应注意安全操作，确保其有效运作。

四、焊接技巧1. 准备工作：进行焊接之前，应先清洁焊接位置，去除杂质和氧化物，以保证焊接的质量和效果。

同时，应将焊台加热到适当温度，以便焊锡能够均匀熔化。

2. 熔化焊锡：将焊锡丝放置在加热的焊台上，等待焊锡熔化。

在焊锡熔化之前，可以先用焊台加热焊接位置，以便焊锡更快地融化。

3. 施加焊锡：当焊锡熔化后，用焊锡融化的部分覆盖在焊接位置上，并进行轻柔的推动，使焊锡均匀地贴附在工件上。

4. 冷却固化：焊接完成后，等待焊锡冷却和固化。

冷却时间大约在数秒钟内，等待焊锡完全固化后，即可进行下一步操作。

五、安全注意事项1. 注意操作安全：在进行焊接操作时，应佩戴防护手套和护目镜，以防止烫伤和眼部受伤。

避免长时间接触焊锡丝和焊锡烟雾，以免对健康造成损害。

2. 避免过热：焊台在使用过程中会变热，请避免触碰焊台以及焊锡丝的熔化部分，以免导致烫伤。

3. 良好通风：焊接过程会产生烟雾和有害气体，请确保操作环境具备良好的通风条件，以保障操作人员的健康。

中国·xx科技集团有限公司培训教程资料1.培训项目名称焊接过程的技术要点以及实际的规范操作。

2.培训目的为了提高员工的焊接质量，规范焊锡员工的焊锡操作，确保焊锡操作的标准统一。

3.培训范围公司内各生产车间主要负责人以及涉及焊锡工位的所有员工。

4.培训内容4.1焊锡技术要点4.1.1电烙铁的选用电烙铁的种类及规格有很多种，而被焊电子元/器件的大小及要求又各不相同。

因而合理地选用电烙铁的功率及种类，对提高焊接质量和效率有直接的关系。

在焊接过程中，由电烙铁提供热量。

只有当焊点吸收足够的热量使得焊接区域的温度使焊锡熔化，焊剂得以良好挥发，才能有牢固、光滑的焊点。

如果电烙铁的功率过大，则使过多的热量传送到焊接工件上，使元器件的焊点过热会造成元器件损坏，印刷线路板的铜皮脱落等焊接缺陷。

在实际使用时，应特别注意不要以为烙铁功率越小越不会烫坏元器件。

当焊接如图1所示的大功率三极管时，如用小功率的电烙铁，它同元件接触后不能很快供上足够的热，焊点达不到焊接温度而又延长烙铁停留时间时，热量会传到整个三极管上，极易使其管芯温度达到损坏的程度。

反之，用较大功率的烙铁则很快可使焊点局部达到焊接温度而不会使整个元件承受长时间高温，因而不会损坏元件。

共4页第1页焊接各种不同的元件时，可参照下表选择配置电烙铁。

4.1.2电烙铁使用注意事项4.1.2.1当长时间不使用电烙铁时，应及时关闭电源。

以免烙铁头烙铁芯加速氧化，缩短使用寿命；4.1.2.2在关闭电烙铁前，应给烙铁头挂锡。

以保护避免加速氧化。

4.1.3焊接操作要领4.1.3.1焊前准备物料：含直接用料和辅料，留意焊接元件有否极性要求，元件脚有否氧化、油污等。

焊接时，对焊接温度，时间有否特别要求；工/器具：视焊接元件而定，应有锡线座、元件盒、焊枪、焊台、镊子、剪钳等。

如有防静电要求，应注意采用防静电工/器具，同时操作员应戴好防静电手腕带；4.1.3.2实施焊接a）准备好焊锡丝和烙铁头，烙铁头要保持洁净；b）在焊点加入适当的焊锡后，移开锡线；c）加热焊件（同时加热元件脚和焊盘）；共4页第2页d）熔化焊锡：当焊件加热到能熔化焊料的温度后，将锡线置于焊点，焊锡开始溶化并润湿焊点；e）当焊锡完全湿润焊点后，以大致45°的角度移开烙铁。

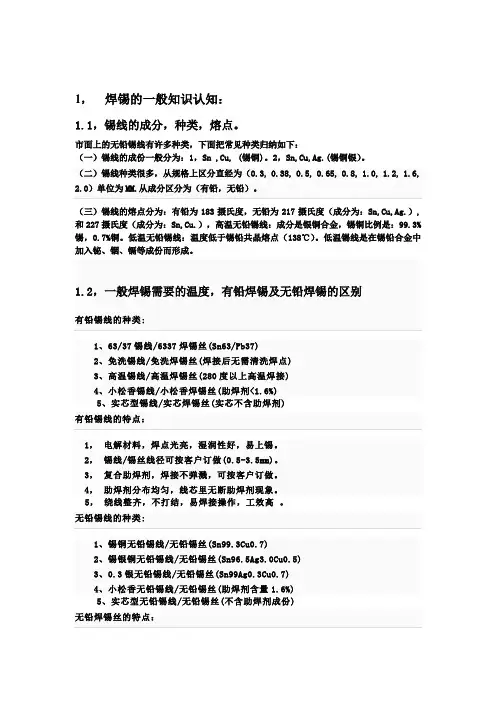

1，焊锡的一般知识认知：1.1，锡线的成分，种类，熔点。

市面上的无铅锡线有许多种类，下面把常见种类归纳如下：（一）锡线的成份一般分为：1，Sn ,Cu, (锡铜)。

2，Sn,Cu,Ag.(锡铜银）。

（二）锡线种类很多，从规格上区分直经为（0.3, 0.38, 0.5, 0.65, 0.8, 1.0, 1.2, 1.6, 2.0）单位为MM.从成分区分为（有铅，无铅）。

（三）锡线的熔点分为：有铅为183摄氏度，无铅为217摄氏度（成分为：Sn,Cu,Ag.）,和227摄氏度（成分为：Sn,Cu.），高温无铅锡线：成分是银铜合金，锡铜比例是：99.3%锡，0.7%铜。

低温无铅锡线：温度低于锡铅共晶熔点（138℃）。

低温锡线是在锡铅合金中加入铋、铟、镉等成份而形成。

1.2，一般焊锡需要的温度，有铅焊锡及无铅焊锡的区别有铅锡线的种类:1、63/37锡线/6337焊锡丝(Sn63/Pb37)2、免洗锡线/免洗焊锡丝(焊接后无需清洗焊点)3、高温锡线/高温焊锡丝(280度以上高温焊接)4、小松香锡线/小松香焊锡丝(助焊剂<1.6%)5、实芯型锡线/实芯焊锡丝(实芯不含助焊剂)1，电解材料，焊点光亮，湿润性好，易上锡。

2，锡线/锡丝线径可按客户订做(0.5-3.5mm)。

3，复合助焊剂，焊接不弹溅，可按客户订做。

4，助焊剂分布均匀，线芯里无断助焊剂现象。

5，绕线整齐，不打结，易焊接操作，工效高。

1、锡铜无铅锡线/无铅锡丝(Sn99.3Cu0.7)2、锡银铜无铅锡线/无铅锡丝(Sn96.5Ag3.0Cu0.5)3、0.3银无铅锡线/无铅锡丝(Sn99Ag0.3Cu0.7)4、小松香无铅锡线/无铅锡丝(助焊剂含量1.6%)5、实芯型无铅锡线/无铅锡丝(不含助焊剂成份)1，同信达纯锡制造，湿润性、导电性、导热性能好。

2，助焊剂适中，焊接不弹溅，可按客户订做。

3，助焊剂分布均匀，线芯里无断助焊剂现象。

4，绕线整齐，不打结，易焊接操作，工效高。

焊锡培训资料一、概述焊锡是一种常见的电子元器件焊接方式，它可以实现电子元件之间的连接。

本篇资料将介绍焊锡的基本原理、操作技巧以及注意事项。

二、焊锡的基本原理焊锡是通过熔化焊锡丝，使其涂覆在焊接接头上，随后冷却固化，以实现连接。

焊锡具有很好的导电性和导热性，能够提供稳定可靠的连接。

三、焊锡工具及材料准备1. 焊锡笔：选择适合的焊锡笔，一般为温控式焊锡笔，可调节温度，以适应不同材料的焊接需要。

2. 焊锡丝：选择合适直径的焊锡丝，一般根据焊接对象的尺寸和要求选择。

3. 钳子：用于固定被焊接的元件。

4. 辅助工具：如吸锡器、锡膏等。

四、焊锡操作步骤1. 准备工作：清理焊接接头和焊锡笔的头部，确保表面无阻碍物，保证焊锡的质量。

2. 调节焊锡笔温度：根据焊接对象的材料和尺寸，合理调节焊锡笔的温度。

3. 烙铁与接头接触：用烙铁加热接头，使其接触面温度达到合适的焊接温度。

4. 涂抹焊锡：熔化焊锡丝，涂抹在焊接接头上，使其充分涂覆。

5. 冷却固化：等待焊锡冷却固化，确保焊接接头的稳定性和可靠性。

6. 清理焊接区域：使用吸锡器等辅助工具，清理焊接区域，保持焊接点的干净。

五、焊锡操作技巧1. 控制温度：根据不同的焊接对象，合理控制焊锡笔的温度，避免温度过高或过低导致焊接不良。

2. 均匀涂抹：涂抹焊锡时要保持均匀的力度和速度，确保焊锡能够充分涂覆焊接接头。

3. 避免过度焊接：控制焊接时间，避免焊接时间过长，导致焊接接头热损伤。

4. 焊锡质量检查：焊接完成后，检查焊接点的质量，确保焊接稳定可靠。

六、焊锡注意事项1. 安全操作：焊接工作时，保持注意力集中，避免意外发生。

注意使用热防护手套和护目镜等个人防护装备。

2. 通风环境：焊接过程中产生的烟雾需在通风良好的环境下操作，避免有害气体对人体造成伤害。

3. 注意温度：焊锡笔的温度过高可能导致焊接点热损伤，过低则会导致焊接不良。

4. 避免振荡：焊接时尽量避免手部或焊锡笔的振动，以免影响焊接质量。

焊锡的培训资料
焊锡是一种常见的电子器件连接方式，通过熔化特定的焊锡合金，将焊锡与电子元器件及电路板相连接。

它是电子制造和维修中最常用的技术之一。

本文将为您提供一份详尽的焊锡培训资料，帮助您了解焊锡的基本原理、使用技巧和安全注意事项。

一、焊锡的基本原理
焊锡的基本原理是将焊锡材料与待连接的电子元器件或电路板熔接在一起，形成稳固可靠的连接。

要理解焊锡的基本原理，需要了解以下几个重要概念：
1.1 焊锡材料
焊锡材料通常是由铅和锡的合金组成，常见的焊锡合金含锡量在60%至63%之间。

为了提高焊点的可靠性，还可添加一些助焊剂和助焊剂活性剂。

焊锡的选择应根据具体的焊接需求，如电路板类型、焊接环境和焊接温度等因素。

1.2 焊接温度
焊接温度是焊接过程中最关键的参数之一，它决定了焊锡是否能够达到熔点并与待焊接的部件形成连接。

一般情况下，焊锡的熔点在180°C至220°C之间。

过高或过低的焊接温度都会对焊接结果产生不良的影响。

1.3 助焊剂
助焊剂是一种辅助焊接材料，它能够提高焊接表面的湿润性，促进焊锡与待焊接部件的接触，并去除氧化层。

助焊剂的选择应根据焊接材料和环境来确定。

二、焊锡的使用技巧
焊锡虽然是一种简单的连接技术，但是掌握一些使用技巧可以提高焊接的效果和质量。

以下是一些建议和技巧：
2.1 准备工作
在进行焊接前，需要准备好所需的工具和材料。

包括焊锡丝、焊台、助焊剂、焊锡吸取器等。

同时，要确保焊接环境通风良好，避免有毒气体的吸入。

2.2 清洁和热敏感元件处理。

第一部焊接工具及材料的介绍一：电烙铁(一)温度解释1,烙铁的正面上有关温度刻盘的为摄氏和华氏的关系F代表华氏 ℃代表摄氏2,国际规定为摄氏温度：在一个标准的大气压下，水在冰点时的温度为0℃，在沸点时的温度为100℃。

3,华氏温度：在一个标准的大气压下，水在冰点温度定为32华氏度，在沸点定为212华氏度.4,其换算关系为:5（F-50）=9（C-10）5,我公司之SOP中的温度规定,是指烙铁头的实际测得的温度,单位为摄氏温度因为不同的烙铁厂商的刻度与烙铁头的实测温度有差异，故采取实测的方法。

（二）各部件的用途：A、烙铁头是整个机器的主要工作部件，它起到焊料的承载作用。

B、烙铁插座是烙铁在不用的时候代替手来放置烙铁头的地方。

C、海棉的作用:在其湿润的情况下，主要用来将烙铁头上的氧化物，进行清洗。

烙铁在使用时,海棉要保持湿润,结束使用后,要及时清理海棉里的脏物,杂物.海棉里的水份,在沾水后再挤干,主要起到软化海棉,清洁烙铁头时降低烙铁头的温度,因为空烧会容易导致烙铁里的发热芯因温度过高而损坏。

D、烙铁座基架是整个烙铁的固定部件。

E、烙铁电源开关是开启和关闭烙铁的按钮。

F、发热指示灯的作用是说明烙铁的工作情况。

G、温度调节钮主要是根据工作需要进行调节温度作用。

H、温度刻度数明确了控制的具体温度。

(三) 工作原理1,烙铁焊锡的工作原理，通电后的电阻丝发热后,将热量传给烙铁头,使烙铁头的温度上升。

锡丝是一种低熔点的金属,纯锡的熔点只有227℃,当锡丝碰到烙铁头后,烙铁头的热量使锡丝熔化,并具有流动性,当液态的锡流到所要焊接的两工件上后,或者两者行成的缝隙里,取走烙铁头,液态的锡逐渐冷却,并凝固,这样就将工件焊接完成.因为锡是金属，是电的良导体，所以，锡广泛用于电子行业，在电子工业中占有重要的地位。

2,烙铁的使用注意事项:（1）、使用海棉时,应将海棉完全打湿再将水挤干，保持海棉湿润，否则会损坏烙铁头。

（2）、进行连接和解开烙铁头时，切记要先关掉电源，以免损坏印刷电路板。
