双溪水电站碾压混凝土重力坝设计

碾压混凝土重力坝设计计算目录第一章设计依据 (1)1.1 工程等级及建筑物级别 (1)1.2 工程洪水标准 (1)第二章洪水调节计算 (3)2.1 工程洪水标准 (3)2.2 调洪计算 (3)2.2.1 调洪计算基本原理 (3)2.2.2 水位与流量关系的确定 (5)2.2.3 机算调洪数据 (5)2.2.4校核水库防空时间 (20)第三章水能计算 (21)3.1 电站出力的估算 (21)3.2 机组台数和单机容量的选择 (21)3.3 水轮机型号和参数选择 (21)3.4 淤沙高程及电站取水口高程计算 (22)3.4.1 淤沙高程 (22)3.4.2 电站进水口底板高程 (23)第四章水电站厂房初步设计 (24)4.1 水电站厂房的布置 (24)4.2 厂房轮廓的确定 (24)4.2.1主厂房长度的确定 (24)4.2.2 主厂房宽度的确定 (24)4.2.3 尾水平台及尾水闸室的布置 (25)第五章大坝设计 (26)5.1 大坝有关参数的确定 (26)5.2 非溢流坝设计 (27)5.2.1 非溢流坝基本剖面设计 (27)5.2.2 非溢流坝实用剖面设计 (28)5.2.3 非溢流坝的荷载组合 (29)5.2.4 非溢流坝抗滑稳定验算（坝基处2—2截面） (29)5.2.5 非溢流坝段应力验算（坝基处2—2截面） (33)5.2.6 坝基处2—2截面内部应力验算 (35)5.2.7 非溢流坝段折坡处抗滑稳定验算（1—1截面） (39)5.2.8 非溢流坝段折坡应力验算（1—1截面） (43)5.3 溢流坝段设计 (45)5.3.1 溢流坝段基本数据 (45)5.3.2溢流坝段实用剖面设计 (45)5.3.3溢流坝段消能设施的结构尺寸确定 (46)5.3.4溢流坝抗滑稳定验算（坝基处2—2截面） (48)5.3.5溢流坝段应力验算（坝基处2—2截面） (52)5.3.6 溢流挑射距离和冲坑深度计算 (54)5.4 厂房坝段设计 (55)5.4.1 水电站厂房的型式 (55)5.4.2 水电站厂房的布置 (55)5.4.3 电站引水管的布置形式 (55)5.4.4 厂房坝段坝身剖面设计 (56)第六章施工组织设计 (57)6.1 施工导流标准 (57)6.2 施工导流布置和水力计算 (57)6.2.1导流方法 (57)6.2.2 导流布置 (57)6.3 一期导流计算 (58)6.3.1 导流水力计算 (58)6.3.2 上下游围堰的堰顶高程 (59)6.3.3 围堰断面设计 (59)6.3.4 围堰工程量计算 (62)6.4 二期导流机算 (63)6.4.1 坝体缺口和底孔联合泄流水力计算 (63)6.4.2 堰顶高程的确定与堰顶宽度的确定 (63)6.4.3 围堰断面设计 (63)6.4.4 围堰工程量计算 (64)6.5 封堵时间及蓄水计划 (65)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

碾压混凝土重力坝设计说到碾压混凝土重力坝，你可能会想，啥？碾压混凝土听起来挺复杂的，重力坝又是啥？别急，听我慢慢给你解开这个谜团。

其实呢，碾压混凝土重力坝就是把混凝土像压路机一样碾压得严严实实，打造出一个坚不可摧的大坝。

这种大坝嘛，一般建在河流或者水库上，用来阻挡水流，保持水位，防止洪水啥的。

而重力坝的意思就是，坝体完全靠自身的重力来抵抗水的压力，简而言之，它就是靠“自重”稳稳地站着，不会轻易被水给冲垮了。

你可能会想，为什么要用碾压混凝土呢？嗯，这就得从它的特点说起。

我们知道，混凝土本身是挺坚固的，可是如果它不够紧密、压实，水就有可能渗透进去，慢慢侵蚀坝体的结构。

用碾压混凝土的好处就是，混凝土在建造的时候被压得特别紧，空气也不会轻易进到里面，这样坝体的密实度高，抗渗性强，抗压能力也杠杠的。

嘿，想象一下，一个外表看似不起眼的混凝土大坝，就像一个铁人一样，站在那里不动，不怕水的拍打，简直是个超级英雄嘛！说到这里，可能你又有疑问了：这些大坝为什么不能用普通混凝土呢？呃，得，咱们得先了解一下普通混凝土的弱点。

普通的混凝土虽然硬，但它里面有很多微小的气泡和空隙，这些地方就是水分子最喜欢打“游击战”的地方。

一旦水渗进去了，混凝土就容易变脆，甚至出现裂缝。

就像一块看似结实的砖，外表坚硬，里面却藏着隐患。

碾压混凝土可就不同了，它被压得严严实实，没有空隙，水就进不去，坝体更加牢固了。

你说，这样的技术是不是很高大上？早些年建大坝的时候，大家用的都是传统的混凝土建造方法，不仅工期长，成本高，还特别容易出问题。

碾压混凝土一出现，简直是为大坝建设带来了一场“革命”。

你可能不知道，碾压混凝土的施工效率是普通方法的几倍。

就拿工程师们来讲，他们在现场几乎每天都能看到大坝逐步成形，成就感满满。

就像是把拼图拼好，慢慢看到整个画面变得清晰明了，那个过程，真的是美得不可言喻。

有了碾压混凝土的加持，重力坝就像穿上了铠甲，能抵挡住无数次水流的冲击。

第一章金河金水水利枢纽1.1 流域概况及枢纽任务万江是我国大河流之一,其干流全长1200公里,流域面积25400平方公里,上游95%为山地,河床狭窄,水流湍急；中游大部分为丘陵地带,河床较宽；下游岸为冲积平原,人口最密,农产丰富,为重要农业区域,且有一个中等工XX市,但下游河床淤高,主要靠堤防挡水,每当汛期,常受洪水威胁。

万江流域内物产以农产为主,有稻谷、小麦、玉米、甘薯等,矿产较少,燃料很缺乏。

金河是万江的重要支流,流经万江的上、中游地带,全长250公里,平均坡降为0.0009,流域面积为9200平方公里,河道两岸为山地丘陵,河道狭窄,水流较急,能量蕴藏甚大,但洪水涨落迅速,对万江中下游防洪相当不利。

金河开发计划是配合万江而制定的,为减轻金河洪水对万江中下游农田的威胁,且开发金河能够供应万江中下游工农业日益增长的动力需要,拟在金河与万江汇流处的金水兴建水利枢纽。

本枢纽的主要任务是防洪、发电等综合利用效益。

1.2 坝址地形在本坝址地区,河床狭窄,仅一百多米宽,但随着高程之增高两岸便趋于平坦。

两岸高度在200米以上,海拔高程在400米以上,在坝址处右岸较左岸为陡,右岸平均坡度为0.5左右,左岸为0.4左右。

坝址位于河湾的下游,在坝址上游十余公里有一开阔地带,为形成水库的良好条件。

1.3 坝址地质该区地质构造比较简单,主要岩层为黑色硅质页岩和燧石,上有3-9米左右的覆盖层,系河沙卵石,近风化泥土层及崩石。

其岩层性质为:黑色硅质页岩:属沉积岩,为硅质胶结物之页岩,根据勘测结果,该岩层性质坚硬致密,仅岩石上层10-18米深度存在有裂缝和节理,不很严重,但须加以处理,经过压水试验,岩石之单位吸水量为0.1公升/分钟。

燧石:其岩层不宽,分布于左岸,岩性较黑色硅质页岩为弱。

岩层走向:左岸为南300西,右岸为南50东,倾角为500-700,倾向正向上游:在坝址处,据目前资料尚未发现断层。

硅质页岩的力学性质:(1)天然含水量时的平均容重: 2600公斤/立方米(2)基岩抗压强度: 1000-1200公斤/平方厘米(3)牢固系数 12～15(4)岩石与混凝土之间的的抗剪断摩擦系数为f’=0.85,抗剪断凝聚力系数c’=7.0kg/cm2；抗剪摩擦系数ｆ＝0.65。

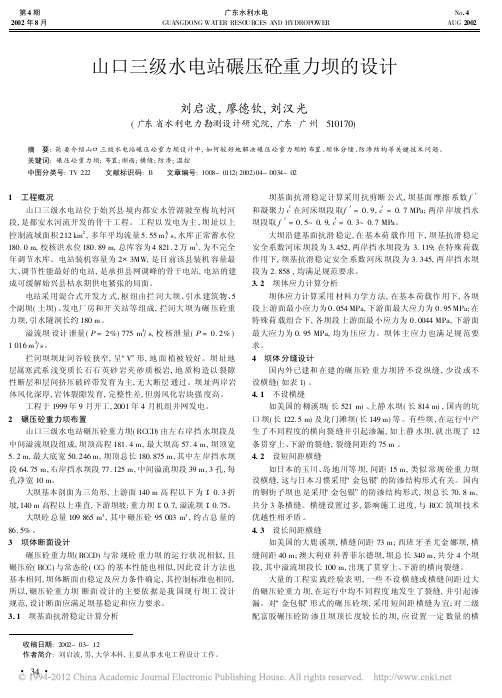

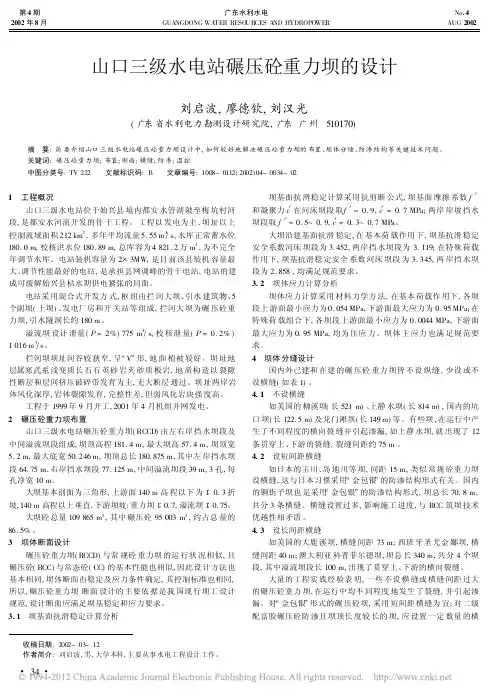

山口三级水电站碾压砼重力坝的设计刘启波,廖德钦,刘汉光(广东省水利电力勘测设计研究院,广东广州 510170)摘 要:简要介绍山口三级水电站碾压砼重力坝设计中,如何较好地解决碾压砼重力坝的布置、坝体分缝、防渗结构等关键技术问题。

关键词:碾压砼重力坝;布置;断面;横缝;防渗;温控中图分类号:TV 222 文献标识码:B 文章编号:1008-0112(2002)04-0034-02收稿日期:2002-03-12作者简介:刘启波,男,大学本科,主要从事水电工程设计工作。

1 工程概况山口三级水电站位于始兴县境内都安水管湖陂至梅坑村河段,是都安水河流开发的骨干工程。

工程以发电为主,坝址以上控制流域面积212km 2,多年平均流量5.55m 3 s,水库正常蓄水位180.0m,校核洪水位180.89m,总库容为4821.2万m 3,为不完全年调节水库。

电站装机容量为2 3MW,是目前该县装机容量最大、调节性能最好的电站,是承担县网调峰的骨干电站,电站的建成可缓解始兴县枯水期供电紧张的局面。

电站采用混合式开发方式,枢纽由拦河大坝、引水建筑物、5个副坝(土坝)、发电厂房和开关站等组成,拦河大坝为碾压砼重力坝,引水隧洞长约180m 。

溢流坝设计泄量(P =2%)775m 3 s,校核泄量(P =0.2%)1016m 3 s 。

拦河坝坝址河谷较狭窄,呈 V 形,地面植被较好。

坝址地层属寒武系浅变质长石石英砂岩夹砂质板岩,地质构造以裂隙性断层和层间挤压破碎带发育为主,无大断层通过。

坝址两岸岩体风化深厚,岩体裂隙发育,完整性差,但弱风化岩块强度高。

工程于1999年9月开工,2001年4月机组并网发电。

2 碾压砼重力坝布置山口三级水电站碾压砼重力坝(RCCD)由左右岸挡水坝段及中间溢流坝段组成,坝顶高程181.4m,最大坝高57.4m,坝顶宽5.2m,最大底宽50.246m,坝顶总长180.875m,其中左岸挡水坝段64.75m,右岸挡水坝段77.125m,中间溢流坝段39m,3孔,每孔净宽10m 。

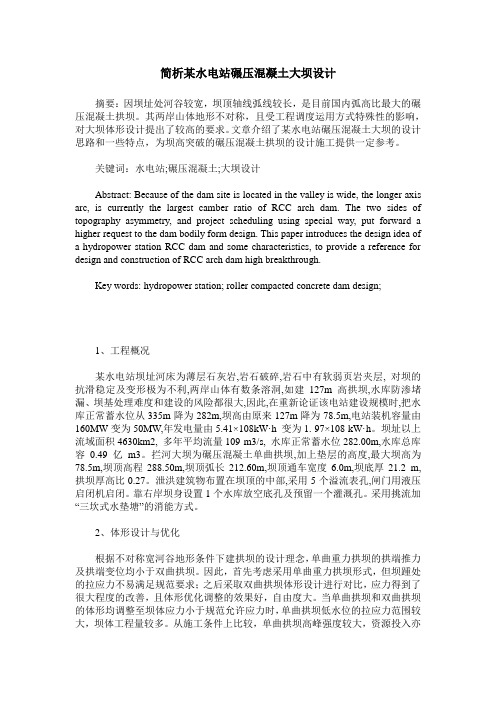

简析某水电站碾压混凝土大坝设计摘要：因坝址处河谷较宽，坝顶轴线弧线较长，是目前国内弧高比最大的碾压混凝土拱坝。

其两岸山体地形不对称，且受工程调度运用方式特殊性的影响，对大坝体形设计提出了较高的要求。

文章介绍了某水电站碾压混凝土大坝的设计思路和一些特点，为坝高突破的碾压混凝土拱坝的设计施工提供一定参考。

关键词：水电站;碾压混凝土;大坝设计Abstract: Because of the dam site is located in the valley is wide, the longer axis arc, is currently the largest camber ratio of RCC arch dam. The two sides of topography asymmetry, and project scheduling using special way, put forward a higher request to the dam bodily form design. This paper introduces the design idea of a hydropower station RCC dam and some characteristics, to provide a reference for design and construction of RCC arch dam high breakthrough.Key words: hydropower station; roller compacted concrete dam design;1、工程概况某水电站坝址河床为薄层石灰岩,岩石破碎,岩石中有软弱页岩夹层, 对坝的抗滑稳定及变形极为不利,两岸山体有数条溶洞,如建127m高拱坝,水库防渗堵漏、坝基处理难度和建设的风险都很大,因此,在重新论证该电站建设规模时,把水库正常蓄水位从335m降为282m,坝高由原来127m降为78.5m,电站装机容量由160MW变为50MW,年发电量由5.41×108kW·h 变为1. 97×108 kW·h。
