螺栓、螺母，垫圈等各类紧固件标记方法一、螺钉或螺栓的标记名称、标准号、公称直径×螺距×公称长度-材料-扳拧形式-表面处理1. 名称使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。
2. 标准号标注国标号、部标号或企标号(不写年号)，如是我公司自行设计，则标注所属产品型号。
3. 螺距只适用于细牙螺纹，粗牙则省略。
4. 材料如用碳钢材料，则本部份省略，否则应注出，如Cu(铜)、C1(不锈钢。
不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4;马氏体，C1、C3、C4;铁素体，F1。
)5. 扳拧形式如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。
6. 表面处理如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni(铜镀镍)、Cu/Ni6b(铜镀亮镍，镍层厚6μm)、Cu/Sn(铜镀锡)、Cu/Sn(60)Pb(铜镀铅锡)、Fe/Ni6bCr0.3r(碳钢镀镍铬)、O(表面氧化)、不锈钢材料通常不需镀覆。
如镀层符合ROHS指令，则标注在表面处理后并置于括号内。
注①：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化(即镀彩锌)。
公众号《机械工程文萃》，工程师的加油站！注②：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。
但自攻锁紧螺钉不分型。
注③：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。
注④：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。
注⑤：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T 型，而紧定螺钉没有T型头部。
注⑥：开槽表示头部为一字槽。
复合槽，十字槽及一字槽可通用，但同批次产品应统一。
注⑦：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。
注⑧:螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。
Production Mark of ASME FastenerSAE、ASTM、IFI、ASME association standard and American National Standard draw up fastener different mechanical and property grade, and made of fastener of regular part of low carbon steel, whole middle carob stell and alloy steel at the same time. Especially for the high strength bolt and nut, must impress under mark is strength grade and maker or seller. This is in"The Unit State Fastener act" regular that enter America market fastner must have mark of the mark, and this is mandatory implementation. The mark including in fastener mechanical and property grade( or material and hot treatment) and maker mark. Property grade mark generally use maths, symbol or lettering, maker mark use symbol and lettering.美国SAE、ASTM、IFI、ASME协会标准和ANSI美国国家标准都制定了紧固件不同的机械性能等级，同时标准规定了部份低碳钢、所有的中碳钢和合金钢制造的紧固件，特别对高强度螺栓及螺母，必须在产品上制出强度等级和制造者或经销者的识别标志。

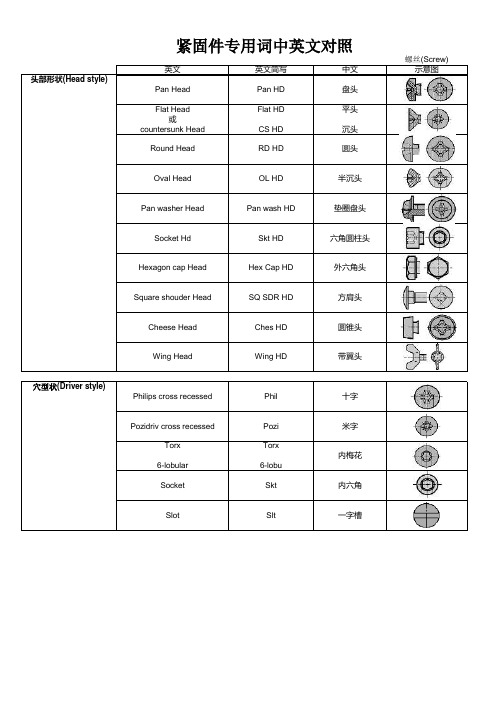

英文英文简写中文头部形状(Head style)Pan Head Pan HD 盘头Flat Head Flat HD 平头或countersunk Head CS HD 沉头Round Head RD HD圆头Oval Head OL HD半沉头Pan washer Head Pan wash HD垫圈盘头Socket Hd Skt HD六角圆柱头Hexagon cap Head Hex Cap HD外六角头Square shouder Head SQ SDR HD方肩头Cheese Head Ches HD圆锥头Wing Head Wing HD带翼头穴型状(Driver style)Philips cross recessed Phil十字Pozidriv cross recessed Pozi米字Torx Torx内梅花6-lobular6-lobuSocket Skt内六角Slot Slt一字槽示意图紧固件专用词中英文对照螺丝(Screw)表面处理(Coating)Znic blue ZB兰锌Zinc black ZBK黑锌Zinc yellow(Zinc Oliver)ZY (ZO)/ZC黄锌/五彩锌Zinc white/Zinc Clear ZW/ZI白锌Black Anodize BL氧化黑色Natural Anodize NA氧化黑色Gold Anodize GD氧化金色Copper Red RU镀红铜Copper Yellow YU镀黄铜Nickel Over Copper CN镀铜底镍Tin Matt DT镀哑锡Flash Black Painting Coating PC镀哑锡Sn/Pb Plating TP镀锡铅合金Sandblast and Anodize SA喷沙阳极Nickel Flash NI镀亮镍Nickel Electroless EN无电解镍Chrome Flash CR镀亮铬Tin Flash ET镀亮锡Gold Plating AU镀金Titanium Plating TI镀钛Cadmium Plating CD镀镉Zinc-Iron Alloy ZF镀镉Chromate CH铬酸盐Electro Painting EF电泳漆Silver Plating Sil Plat/SLVR-PLT/AG镀银Nickel Plating Nic Plat镀镍Black Oxide BO黑氧化Dacromet Dacr达克罗Heat dip zinc HDZinc热浸锌通用缩写Socket Head Cap Screw Scr Cap Skt HD圆柱头内六角螺钉（Universal Abbrev）Passivation PSVT/PS钝化Hexagonal Socket Hex Skt内六角With locking Element W/LKG LMNT自锁/耐落Stainless Steel SST不锈钢大致形状(Rough Style)Split Lock Washer WSHR LKG SPLIT 锁紧垫圈Wave Washer WSHR WAVE 波形垫圈Flat Washer WSHR FLAT平垫圈Pan Head Machine Screw SCR MACH PAN HD盘头机器螺钉Phillips Screw PHIL SCR十字槽头螺钉Socket Set Screw S.S.S止付螺丝Full Hexagonal Nut NUT HEX FULL六角全高螺母Hexagonal Jam Nut NUT HEX JAM锁紧螺母Socket Head Cap Screw S.H.C.S内六角圆柱头螺钉Hex Head Cap Screw H.H.C.S外六角螺栓NUT KEPS KEPS NUT K型螺母Hexagon Head Bolt BOLT HEX HD 注：以上信息由Sha收集并整理。
东明（天津）紧固件简介东明(天津)紧固件有限公司，是TONG及THE品牌销售、配套服务专业机构，我们是有激情和活力的团队，拥有多名大型紧固件制造工厂资深背景与国际行销经验的专业人员，一直致力于为国内外优秀的高端客户提供高品质的紧固件产品、优秀完善的“一站式配套服务”和全方位的解决方案。
因为我们拥有：产品公司主要优势产品304紧固件、316紧固件UNS S31803螺栓、螺母、螺柱，2205螺栓、螺母、螺柱、USN S32750螺栓、螺母、螺柱，2507螺栓、螺母、螺柱，2520螺栓、螺母、螺柱、SUS304螺栓、螺母、螺柱,SUS304L螺栓、螺母、螺柱,SUS321螺栓、螺母、螺柱,哈氏合金C276螺栓、螺母、螺柱,SUS316L螺栓、螺母、螺柱SUS317L螺栓、螺母、螺柱,SUS347螺栓、螺母、螺柱,724L螺栓、螺母、725LN2520螺栓、螺母、2080螺栓、螺母、904L螺栓、螺母、Ti、蒙乃尔Monel400螺栓、螺母、蒙乃尔Monel500螺栓、螺母、、哈氏合金C-276螺栓、螺母、双相钢2205螺栓、螺母、2507螺栓、螺母、254SMO螺栓、螺母、2Cr25Ni20Si2螺栓、螺母、3Cr25Ni20Si2螺栓、螺母、4Cr25Ni20Si2螺栓、螺母、1Cr25Ni20Si2螺栓、螺母、1Cr17Ni7螺栓、螺母、0Cr18Ni9螺栓、螺母、00Cr19Ni10螺栓、螺母、0Cr19Ni9N螺栓、螺母、0Cr19Ni10NbN 螺栓、螺母、00Cr18Ni10N螺栓、螺母、1Cr18Ni12螺栓、螺母、0Cr23Ni13螺栓、螺母、0Cr25Ni20螺栓、螺母、0Cr17Ni12Mo2螺栓、螺母、0Cr18Ni12Mo3Ti螺栓、螺母、00Cr17Ni14Mo2螺栓、螺母、0Cr17Ni12Mo2N螺栓、螺母、00Cr17Ni13Mo2N螺栓、螺母、0Cr18Ni12Mo2Cu2螺栓、螺母、00Cr18Ni14Mo2Cu2螺栓、螺母、0Cr19Ni13Mo3螺栓、螺母、00Cr19Ni13Mo3螺栓、螺母、0Cr18Ni10Ti 螺栓、螺母、0Cr18Ni11Nb螺栓、螺母、0Cr26Ni5Mo2螺栓、螺母、00Cr18Ni5Mo3Si2螺栓、螺母、0Crl3Al 螺栓、螺母、00Cr12螺栓、螺母、1Cr17螺栓、螺母、1Cr17Mo螺栓、螺母、1Cr17Ni2螺栓、螺母、00Cr18Mo2螺栓、螺母、1Cr12螺栓、螺母、1Cr13螺栓、螺母、2Cr13螺栓、螺母、3Cr13螺栓、螺母、7Cr17螺栓、螺母、8Cr17螺栓、螺母、9Cr18螺栓、螺母、0Cr17Ni4Cu4Nb螺栓、螺母、0Cr17NiA1螺栓、螺母、双相不锈钢螺栓、螺母、螺柱、高温合金钢螺栓、螺母、螺柱、不锈钢螺栓、螺母、螺柱、哈氏合金螺栓、螺母、螺柱、特殊不柱、牙棒、垫圈、油塞、2205、2507、2520、C276、904L、1.4301、1.4305、1.4306、1.4541、1.4401、1.4404、1.4571、1.4529、1.4539、316L、321、310、347、1.4460、1.4410、1.4462、1.4501、1.4507、1.4565、1.4845、1.4006、1.4028、1.4057、1.4542、1.4568、2.4819、410、420、430、630、631、660、C1-50、C1-70、C1-110、C2-70、C3-80、C3-120、C4-70、C4-110、A1-50、A2-50、A2-70、A2-80、A4-70、A4-80、P1-90、10.9级、12.9最具有竞争优势产品：螺栓螺钉系列外六角螺栓、内六角螺栓、双头螺栓、单头螺栓、牙棒、牙条、U 形螺栓、T形螺栓、六角法兰螺栓、六角带介螺栓、半圆头方颈螺栓、沉头方颈螺栓、马车螺栓、圆头带榫螺栓、圆头螺栓、扭剪型螺栓、方头螺栓、活结螺栓、十二角螺栓、地角螺栓、膨胀螺栓、太阳能用双段牙螺栓、内六角圆柱头螺丝、内六角沉头螺丝、半圆头内六角螺丝、内六角圆柱头轴肩螺丝、塞打螺丝、梅华槽螺丝、内六角紧定螺丝、一字紧定螺丝、方头紧定螺丝、滚花头螺丝、蝶形螺丝、拇指螺丝、自攻尖尾螺丝、自攻平尾螺丝、自攻割尾螺丝、自攻自钻螺丝、复合式钻尾螺丝、双牙钻尾螺丝、六角头木螺丝、三角牙螺丝、组合螺丝、吊环螺丝、压铆螺丝、管接头螺丝、无头螺丝、膨胀螺丝、无头螺塞、内六角螺塞、圆柱头螺塞、外六角螺塞、方头螺塞、焊接螺丝、数控刀具螺丝、钢丝螺套、等标准紧固件以及非标紧固件；螺母螺帽系列六角螺母、重型六角螺母、轻型六角螺母、球面六角螺母、加长六角螺母、管用六角螺母、结构用六角螺母、加厚六角螺母。
为方面公司紧固件的管理、查找、调用，大概的对我司紧固件的标记做一些要求。
紧固件的定义：1.螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
2. 螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。
连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一见整体。
这种连接形式称为螺柱连接，也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
3. 螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。
）紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
4. 螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机械螺丝，用于紧固连接两个零件，使之成为一件整体。
5. 自攻螺钉：与机器螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹。
用于紧固连接两个薄的金属构件，使之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度，可以直接旋入构件的孔中，使构件中形成响应的内螺纹。
这种连接形式也是属于可拆卸连接。
6. 木螺钉：也是与机器螺钉相似，但螺杆上的螺纹为专用的木螺钉用罗纹，可以直接旋入木质构件（或零件）中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。
这种连接也是属于可以拆卸连接。
7. 垫圈：形状呈扁圆环形的一类紧固件。
生产中的紧固标识一、 适用范围本规程适用于变桨各种紧固件的生产过程中的紧固标识涂打。
二、 防松标记意义涂打防松标记是为了易于观察紧固件是否产生松动，并且表明该紧固件已经按照要求紧固，以便和未作紧固的紧固件区分开，避免紧固件在安装时存在漏紧的现象。
三、 一般要求✧使用油漆笔涂打防松标记，保证防松标记干燥后不易被擦掉。
✧防松标记的颜色遵从本规程的技术要求，如无特殊要求，车间装配使用黑色油漆笔。
质检使用红色油漆笔。
✧防松标记的线条宽度应根据紧固件和被连接件的大小规格而定。
对于涂打防松标记处的紧固件、接口外径小于 10mm 的防松标记宽度应为1.5mm～2.0mm；对于涂打防松标记处的紧固件、接口外径大于等于10mm 的防松标记宽度应为 2.5mm～4.0mm；四、 一般技术要求✧涂打前确认紧固件已紧固（已达到扭矩要求或弹垫已压平）。
✧防松标记要涂打在利于观察的位置上，且标记清晰、整齐、美观。
✧由于紧固件的垫圈处间隙较小，允许防松标记在垫圈缝隙处断开，但必须保证防松标记在一条直线上。
✧防松标记在同一平面的朝向，在空间允许的情况下应保持一致。
✧需前期预加工的零件，应在预加工阶段进行防松标记涂打。
五、 标记方法5.1M5 以下紧固件按图示位置标记黑色圆点5.2M5 ～M8紧固件自检时涂黑线连接，质检时涂打红色圆点。
从螺母端紧固的，在可视部位黑线从固定件的表面打到螺母的侧面，红点在黑线相邻螺母的可视部位涂打；从螺栓端紧固的，在可视部位黑线从螺栓的头部打到固定件的表面，红点在黑线相邻螺栓的可视部位涂打；5.3M8 及以上紧固件用两条红黑平行线条标记，自检时用黑笔涂打，质检时用红笔涂打。
从螺母端紧固的，在可视部位从固定件的表面打到螺母的侧面；从螺栓端紧固的，在可视部位从螺栓的头部打到被固定件的表面；5.4对于空间小无法正常使用记号笔的部位，要在可视部位的螺栓或螺母上涂打一红黑点表示；自检时用黑点，质检时用红点。
5.5沉头螺钉在可视部位按垂直方向打红黑两条防松标记。
泰强紧固件江苏泰强不锈钢制品有限公司/
紧固件知识:螺丝头部不良头型
从客户反馈的问题当中可以发现,经常有螺丝头部不良头型的现象。
关于螺丝头部不良头型都有哪些形状呢?哪些螺丝头型属于不良的呢?下面中华标准件网讲解如下:
1、螺丝头部打歪了。
也就是螺丝头部偏出。
歪歪的不直。
打的不整。
不好看。
2、螺丝头部大小尺寸公差太大。
也就是头径尺寸标准不符合客户要求。
3、螺丝头部出现毛刺或者裂痕。
简单的说就是螺丝头部爆头。
4、螺丝头型十字槽问题,如十字槽不够深,十字槽大小问题。
关于螺丝头部不良头型,一定要找准原因,适当的进行修正,还螺丝一个完美的形状,并让螺丝得到更好的性能使用。
紧固件常见标头符号含义我们在购买紧固件螺栓,螺母的时候,会发现标头有一些符号,就是一些数字和字母,这些符号是什么意思呢?①代表产地,地名的拼音首字母简写;②代表螺栓的抗拉强度,我们日常用的级别有4.8级，8.8级，10.9级，12.9级。
其等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如A.B级螺栓，前面的数字A代表螺栓的公称抗拉强度值，以1/100的数值表示；后面的'.B'（点B）代表螺栓屈服强度的比值，前面的数值乘以后面的数字的数值代表螺栓的公称屈服强度。
AX100=此螺栓的公称抗拉强度AX100X（B/10）=此螺栓的公称屈服强度举个例子说明：,6.8级的外六角螺栓，其含义如下：1. 螺栓的公称抗拉强度是6X100=600 Mpa=600 N/ mm2，即每平方毫米的最小拉力是600 N2. 后面的.8（点8），代表屈服强度比值是0.8，3. 螺栓的公称屈服强度是=600x0.8=480Mpa= 480 N/ mm2，即每平方毫米的屈服力是480 N一般来说，螺栓的级别越大，其抗拉强度和屈服强度越大，螺栓的强度越高。
③代表厂家的符号。
①所指的A2--70代表材料的种类,一般有A2、A4两种。
'A2-70'是、螺钉、螺柱和螺母的性能标记,代表材料的种类。
A2-70意思是：A代表奥氏体不锈钢2代表304材质，如果为A4，其中的4 代表SUS316不锈钢，'-'后的数字部分'70'表示产品的性能等级,其数字为最小抗拉强度为700N/mm2(700MPa)。
②代表的也是厂家的标识,就好比我们的名字一样。
图中画圈的M12代表的是螺纹处的直径为12毫米。
图中的5.1T代表螺栓的最大抗拉力End。
