PKPM装配式结构设计软件使用说明与技术条件

PKPM使用说明PKPM（Pushover Kinematical Pre-and Post-Processor）是一种结构工程软件，主要用于计算结构的静力分析、动力分析和非线性分析等。

PKPM软件具有用户友好的界面和丰富的功能，可以满足不同类型结构的分析需求。

本文将详细介绍PKPM软件的使用方法，包括软件的安装、模型的创建、荷载施加、分析运行、结果检查等。

一、软件安装在使用PKPM软件之前，首先需要将其安装在计算机上。

安装步骤如下：1.打开PKPM软件的安装程序，点击“下一步”继续安装。

2.阅读软件许可协议并接受协议条款。

3.选择软件的安装路径，可以使用默认路径或自定义路径。

4.点击“安装”按钮开始安装软件。

5.安装完成后，点击“完成”按钮退出安装程序。

二、模型创建PKPM软件提供了多种工具和方法来创建结构模型，包括手工创建、导入CAD文件、使用模板等。

以下是一种常用的模型创建方法：1.打开PKPM软件，点击“文件”-“新建模型”创建一个新的模型文件。

2.在模型绘制界面，选择合适的绘图工具，绘制结构的各个构件，如梁、柱、板等。

4.添加构件后，可以使用不同的材料属性和截面属性对构件进行定义。

5.在模型绘制完毕后，保存模型文件。

三、荷载施加在进行结构分析之前，需要对模型施加适当的荷载。

PKPM软件提供了多种荷载类型，包括静力荷载、动力荷载和温度荷载等。

以下是一种常用的荷载施加方法：1.打开模型文件，在荷载界面选择“添加荷载”选项。

2.在弹出的对话框中，选择合适的荷载类型，并填写相应的荷载参数，如大小、位置等。

3.依次添加需要的荷载，并进行适当的调整。

4.在添加完所有荷载后，保存荷载设定。

四、分析运行经过模型创建和荷载施加后，可以进行结构分析。

PKPM软件提供了多种分析方法，包括静力分析、动力分析和非线性分析等。

以下是一种常用的分析运行方法：1.在菜单栏选择“分析”-“静力分析”选项。

2.在静力分析参数对话框中，选择适当的分析方法和求解器。

P K P M使用手册说明及使用方法GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-P K P M使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜(4) 程序所输的尺寸单位全部为毫米（mm）。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

PKPM结构设计软件应用教程PKPM（Public Key Infrastructure for Privacy-Enhanced Mail）是一种用于设计结构的软件，它能够帮助工程师和建筑师进行结构设计和分析。

本文将为你介绍PKPM结构设计软件的应用教程。

一、软件简介PKPM是一种功能强大的结构设计软件，它提供了多种工具和功能，可以用于设计和计算各种结构。

PKPM的核心功能包括结构绘图、性能计算和分析、荷载计算和分析等，它能够帮助用户轻松地进行结构设计和分析，并提供详细的计算结果和报告。

二、软件安装与设置2.同意软件许可协议，并选择软件安装路径。

3.点击“下一步”进行软件安装。

4.成功安装后，打开软件，按照提示进行软件初始化设置。

三、结构绘图1.在PKPM软件中，选择“绘图”功能，创建一个新的绘图文件。

2.在绘图文件中，可以使用绘图工具和参数设置工具来绘制结构的基本形状。

3.可以选择各种结构元件，如梁、柱、板等，进行绘制。

4.在绘制过程中，可以根据需要进行尺寸、角度、位置等参数的设置。

5.绘制完成后，保存绘图文件，并进行下一步的性能计算和分析。

四、性能计算和分析1.在PKPM软件中，选择“性能计算和分析”功能，打开绘图文件。

2.在计算和分析界面中，可以设置结构的材料、截面属性和边界条件等参数。

3.可以选择各种加载条件，如静态加载、动态加载等，进行计算。

4.进行计算时，软件会根据输入的参数和条件自动计算结构的性能参数，如应力、位移、应变等。

5.计算完成后，软件会生成详细的计算结果和报告，并显示在界面上。

6.可以对计算结果和报告进行查看、保存和导出，以备后续使用。

五、荷载计算和分析1.在PKPM软件中，选择“荷载计算和分析”功能，打开绘图文件。

2.在荷载计算界面中，可以设置各种荷载条件，如静态荷载、动态荷载等。

3.可以根据结构的实际情况和要求，选择合适的荷载条件，并进行计算。

4.进行计算时，软件会根据输入的参数和条件自动计算结构的荷载情况，如最大荷载、最大变形等。

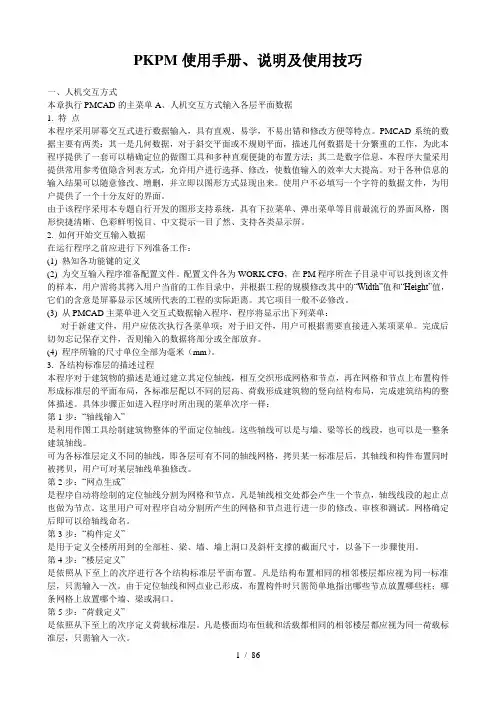

PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。

完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。

(4) 程序所输的尺寸单位全部为毫米（mm）。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。

PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。

下面是PKPM的操作步骤建筑结构设计的详细介绍。

1.启动PKPM软件。

在计算机桌面上找到PKPM的图标，双击打开软件。

2.新建项目。

在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。

3.创建结构模型。

在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。

可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。

4.材料属性设置。

在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。

可以根据实际情况选择不同的材料属性。

5.荷载设置。

在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。

可以根据具体需求设置不同的荷载条件。

6.约束条件设置。

在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。

可以根据实际情况选择不同的约束条件。

7.进行分析计算。

在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。

软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。

8.结果查看与分析。

分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。

可以根据结果进行相应的结构优化和修改。

9.生成计算报告。

在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。

报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。

10.保存项目文件。

在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

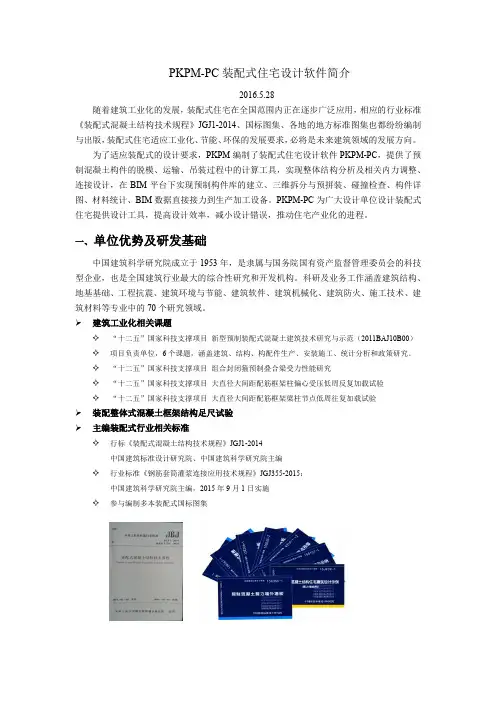

PKPM-PC装配式住宅设计软件简介2016.5.28随着建筑工业化的发展，装配式住宅在全国范围内正在逐步广泛应用，相应的行业标准《装配式混凝土结构技术规程》JGJ1-2014、国标图集、各地的地方标准图集也都纷纷编制与出版，装配式住宅适应工业化、节能、环保的发展要求，必将是未来建筑领域的发展方向。

为了适应装配式的设计要求，PKPM编制了装配式住宅设计软件PKPM-PC，提供了预制混凝土构件的脱模、运输、吊装过程中的计算工具，实现整体结构分析及相关内力调整、连接设计，在BIM平台下实现预制构件库的建立、三维拆分与预拼装、碰撞检查、构件详图、材料统计、BIM数据直接接力到生产加工设备。

PKPM-PC为广大设计单位设计装配式住宅提供设计工具，提高设计效率，减小设计错误，推动住宅产业化的进程。

一、单位优势及研发基础中国建筑科学研究院成立于1953年，是隶属与国务院国有资产监督管理委员会的科技型企业，也是全国建筑行业最大的综合性研究和开发机构。

科研及业务工作涵盖建筑结构、地基基础、工程抗震、建筑环境与节能、建筑软件、建筑机械化、建筑防火、施工技术、建筑材料等专业中的70个研究领域。

建筑工业化相关课题✧“十二五”国家科技支撑项目新型预制装配式混凝土建筑技术研究与示范（2011BAJ10B00）✧项目负责单位，6个课题，涵盖建筑、结构、构配件生产、安装施工、统计分析和政策研究。

✧“十二五”国家科技支撑项目组合封闭箍预制叠合梁受力性能研究✧“十二五”国家科技支撑项目大直径大间距配筋框架柱偏心受压低周反复加载试验✧“十二五”国家科技支撑项目大直径大间距配筋框架梁柱节点低周往复加载试验装配整体式混凝土框架结构足尺试验主编装配式行业相关标准✧行标《装配式混凝土结构技术规程》JGJ1-2014中国建筑标准设计研究院、中国建筑科学研究院主编✧行业标准《钢筋套筒灌浆连接应用技术规程》JGJ355-2015；中国建筑科学研究院主编，2015年9月1日实施✧参与编制多本装配式国标图集软件研发基础✧新加坡版设计软件 SECAD1)与新加坡坡建屋发展局（HDB）联合开发（1990s）；2)新加坡装配式住宅走在世界前列；3)新加坡政府组屋（占新加坡所有住房的80~90%）基本全部采用装配式。

PKPM结构设计软件让结构设计变得更简单1：PKPM结构设计软件操作手册1. 软件介绍1.1 软件概述1.2 软件特点1.3 软件安装2. 注册与登录2.1 新注册2.2 登录2.3 忘记密码3. 工程项目创建3.1 新建工程项目3.2 工程参数设置3.3 性能属性定义4. 模型创建与编辑4.1 结构单元选择4.2 结构单元的创建与编辑 4.3 模型参数设置4.4 模型的视图与显示设置5. 荷载与组合定义5.1 荷载类型定义5.2 荷载的添加与编辑5.3 荷载组合的定义与计算6. 结果输出与分析6.1 结果图表的显示与导出 6.2 结果数据的查询与分析6.3 结果报告的与导出7. 施工图纸的输出7.1 平面图的绘制与导出 7.2 剖面图的绘制与导出7.3 详图的绘制与导出8. 维护与更新8.1 软件更新与升级8.2 常见问题解答8.3 反馈与建议9. 附录9.1 文档9.2 示例工程文件本文档涉及附件：附件1：PKPM结构设计软件安装包附件2：示例工程文件本文所涉及的法律名词及注释：1. 工程项目：指结构设计中需要进行计算和分析的具体工程2. 结构单元：指构成整个工程结构的最小单元，例如柱、梁、墙等3. 荷载类型：指施加到结构上的各种载荷，例如自重、活载等4. 结果输出：指模型计算后，获取的结构分析结果的展示与导出操作5. 施工图纸：指用于工程施工的可视化图纸，包括平面图、剖面图和详图2：PKPM结构设计软件技术规格说明书1. 引言1.1 目的1.2 适用范围1.3 定义1.4 参考文件2. 功能需求2.1 基本功能2.2 扩展功能3. 性能需求3.1 数据处理性能3.2 界面响应性能3.3 结果计算准确性4. 界面设计4.1 登录界面4.2 工程项目创建界面4.3 模型创建与编辑界面4.4 荷载与组合定义界面4.5 结果输出与分析界面4.6 施工图纸输出界面5. 数据管理5.1 工程项目的存储与备份5.2 模型数据的管理与版本控制5.3 结果数据的保存与导出6. 安全与权限控制6.1 认证与授权6.2 数据安全保护6.3 操作日志记录7. 质量保证7.1 单元测试7.2 集成测试7.3 验收测试8. 维护与更新8.1 软件版本更新与升级8.2 Bug修复与功能优化9. 附录9.1 数据库表结构设计9.2 权限表设计本文档涉及附件：附件1：PKPM结构设计软件界面设计图附件2：数据库表结构设计文档本文所涉及的法律名词及注释：1. 技术规格说明书：详细描述软件的要求、功能、性能和设计特点的文档2. 功能需求：对软件功能的具体要求和描述3. 性能需求：对软件进行性能要求和评价的规定和控制4. 数据处理性能：软件进行计算和数据处理的速度和效率5. 界面响应性能：操作界面的响应速度和交互效果6. 结果计算准确性：软件计算结果与实际情况的保持一致程度。

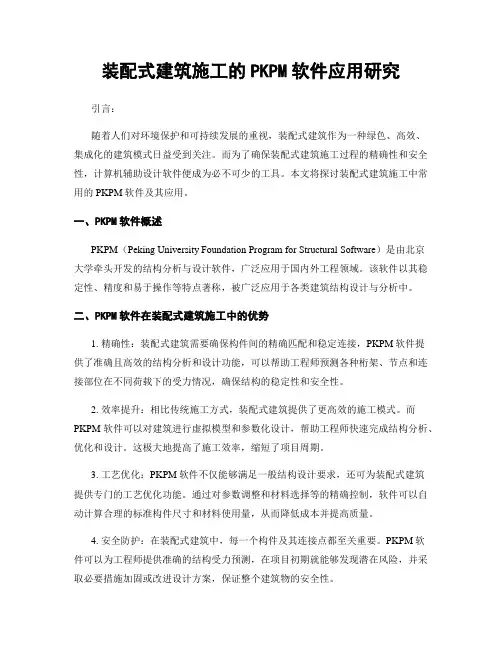

装配式建筑施工的PKPM软件应用研究引言：随着人们对环境保护和可持续发展的重视，装配式建筑作为一种绿色、高效、集成化的建筑模式日益受到关注。

而为了确保装配式建筑施工过程的精确性和安全性，计算机辅助设计软件便成为必不可少的工具。

本文将探讨装配式建筑施工中常用的PKPM软件及其应用。

一、PKPM软件概述PKPM（Peking University Foundation Program for Structural Software）是由北京大学牵头开发的结构分析与设计软件，广泛应用于国内外工程领域。

该软件以其稳定性、精度和易于操作等特点著称，被广泛应用于各类建筑结构设计与分析中。

二、PKPM软件在装配式建筑施工中的优势1. 精确性：装配式建筑需要确保构件间的精确匹配和稳定连接，PKPM软件提供了准确且高效的结构分析和设计功能，可以帮助工程师预测各种桁架、节点和连接部位在不同荷载下的受力情况，确保结构的稳定性和安全性。

2. 效率提升：相比传统施工方式，装配式建筑提供了更高效的施工模式。

而PKPM软件可以对建筑进行虚拟模型和参数化设计，帮助工程师快速完成结构分析、优化和设计。

这极大地提高了施工效率，缩短了项目周期。

3. 工艺优化：PKPM软件不仅能够满足一般结构设计要求，还可为装配式建筑提供专门的工艺优化功能。

通过对参数调整和材料选择等的精确控制，软件可以自动计算合理的标准构件尺寸和材料使用量，从而降低成本并提高质量。

4. 安全防护：在装配式建筑中，每一个构件及其连接点都至关重要。

PKPM软件可以为工程师提供准确的结构受力预测，在项目初期就能够发现潜在风险，并采取必要措施加固或改进设计方案，保证整个建筑物的安全性。

三、PKPM软件在装配式建筑施工中的应用案例1. 桥梁结构优化设计：利用PKPM软件对桥梁构件的受力性能进行分析和优化设计，可以降低结构材料的使用量，提高施工效率。

同时，软件还可以根据桥梁节点特征提供节点连接方案，确保连接的可靠性。

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。

目录目录第一章结构分析 (1)1.1 结构三维分析 (1)1.2 结构二维分析 (1)1.3 设计依据 (3)1.4 钢材的设计强度和物理性能指标 (3)第二章二维分析的荷载组合及内力计算原则 (7)2.1 活荷载的予组合和内力组合原则 (7)2.2 荷载效应组合 (8)2.3 吊车荷载分析与排架柱计算 (11)2.4 地震作用计算与地震效应分析 (13)2.5 框架结构地震作用组合效应的调整 (14)2.6 单层厂房地震作用调整 (15)2.7 内力标准组合 (15)2.8 自定义工况 (16)2.9 钢梁刚度放大系数 (17)第三章构件设计技术条件 (18)3.1 按《钢结构设计标准》计算 (18)3.1.1 柱梁自重计算 (18)3.1.2 各种异形截面的截面积和惯性矩的计算 (18)3.1.3 板件的宽厚比等级 (18)3.1.4 梁构件(受弯构件)的强度和整体稳定计算 (19)3.1.5 梁构件的局部稳定计算 (20)3.1.6 梁构件的腹板屈曲后强度利用 (20)3.1.7 压弯构件的强度和整体稳定计算 (21)3.1.8 柱构件的局部稳定计算 (28)3.1.9 柱构件的有效截面计算 (29)3.1.10 铰接排架、刚接排架和实腹梁刚接排架 (29)3.1.11 钢排架柱的计算长度 (29)3.1.12 变截面梁柱和加腋截面梁 (30)3.1.13 结构变形控制 (30)3.2 按《冷弯薄壁型钢结构设计规范》计算 (31)3.2.1 有效截面特性计算 (31)3.2.2 换算长细比的计算 (32)3.2.3 双力矩的考虑 (34)3.2.4 冷弯效应强度设计值的计算 (34)3.3 按轻钢规范GB51022-2015与上海地标DBJ08-68-97计算 (35)STS技术条件3.3.1 设计内力 (35)3.3.2 考虑屈曲后强度的有效截面特性计算 (35)3.3.3 考虑屈曲后强度的抗剪承载力设计值计算 (37)3.3.4 构件的强度计算 (38)3.3.5 变截面刚架构件的稳定计算 (39)3.3.6 斜梁计算 (47)3.3.7 局部稳定验算 (48)3.3.8 结构变形控制 (48)3.4 其他截面类型的构件 (49)3.4.1 钢管混凝土与钢管混凝土格构式截面的计算 (49)3.4.2 玻璃幕墙铝合金型材的验算 (49)3.4.3 混凝土双肢柱的计算 (49)3.4.4 波形腹板截面设计 (50)第四章节点设计技术条件 (51)4.1 连接计算基本规定 (51)4.1.1 抗震设计调整 (51)4.1.2 基本连接设计假定 (51)4.1.3 基本连接验算 (53)4.1.3.1 焊接连接 (53)4.1.3.2 螺栓连接 (53)4.1.3.3 锚栓连接 (55)4.1.3.4 连接板强度 (55)4.1.3.5 柱脚底板厚度 (56)4.2连接节点设计 (58)4.2.1 梁柱交接节点域 (58)4.2.2 梁柱连接 (60)4.2.3 主次梁连接 (69)4.2.4 梁梁拼接连接 (71)4.2.5 柱拼接连接 (76)4.2.6 柱脚连接 (77)4.2.7 支撑连接 (91)4.2.8 门式刚架连接 (92)4.2.9 桁架、支架节点连接 (97)4.2.10 管桁架节点连接 (98)第五章三维建模二维计算技术条件 (103)5.1 概述 (103)5.2 技术条件说明 (103)5.2.1 导荷节点 (103)目录5.2.2 横向立面的荷载 (104)5.2.3 纵向立面的受荷范围 (105)5.2.4 纵向立面的荷载 (106)5.2.5 计算顺序的确定 (107)5.2.6 弹性支座的刚度 (108)第六章基础计算技术条件 (109)6.1 概述 (109)6.2 地基承载力计算 (109)6.2.1 基底压力计算 (109)6.2.2 地基承载力设计值计算 (110)6.2.3 抗震承载力调整 (110)6.2.4 基础底面积确定 (110)6.3 基础计算 (111)6.3.1 基础高度取值 (111)6.3.2 基础冲切计算 (111)6.3.3 基础受剪承载力计算 (112)6.3.4 基础底板受弯配筋计算 (112)第七章工具箱计算技术条件 (114)7.1 钢吊车梁计算技术条件 (114)7.1.1 编制依据 (114)7.1.2 设计用值 (114)7.1.3 计算公式 (115)7.2 檩条计算技术条件 (121)7.2.1 编制依据 (121)7.2.2 荷载组合 (121)7.2.3 计算公式 (121)7.2.4 连续檩条计算 (123)7.2.5 桁架式檩条计算 (124)7.3 墙梁计算技术条件 (126)7.3.1 编制依据 (126)7.3.2 荷载组合 (126)7.3.3 计算公式 (126)7.3.4 连续墙梁计算 (128)7.4 隅撑计算技术条件 (128)7.5 屋面支撑计算技术条件 (130)7.5.1 屋面支撑作用力的计算 (130)7.5.2 强度验算 (130)7.6 柱间支撑计算技术条件 (131)STS技术条件7.7 抗风柱计算技术条件 (131)7.7.1 编制依据 (131)7.7.2 荷载组合 (132)7.7.3 构件验算 (132)7.8 蜂窝梁计算技术条件 (132)7.8.1 编制依据 (132)7.8.2 荷载组合 (132)7.8.3 验算公式 (133)7.9 组合梁计算技术条件 (134)7.9.1 编制依据 (134)7.9.2 施工阶段的验算 (134)7.9.3 使用阶段的验算 (135)7.10 简支梁计算技术条件 (138)7.11 连续梁计算技术条件 (138)第八章钢结构防火设计 (139)8.1 钢结构防火设计基本方法 (139)8.1.1 防火组合 (139)8.1.2 防火设计方法 (139)8.1.3 防火保护材料 (140)8.2 钢结构的温度计算 (140)8.2.1 火灾升温曲线 (140)8.2.2 钢构件升温计算 (141)8.3 钢结构耐火计算与保护层设计 (142)8.3.1 基本钢构件设计 (142)8.3.2 钢管混凝土柱 (143)8.3.3 组合梁 (143)附录A 参考规范手册 (144)附录B 技术条件修改要点 (145)附录C 梁柱标准截面数据 (150)第一章结构分析第一章结构分析1.1 结构三维分析钢结构CAD软件STS可以建立多高层钢框架，门式刚架等结构的三维模型，对于三维模型的整体分析和构件设计，必须配合PKPM系列的SATWE，或PMSAP软件来完成，该部分计算技术条件详见SATWE、PMSAP的用户手册与技术条件。

建筑结构设计中PKPM软件的运用及注意事项【摘要】PKPM系列软件是中国建筑科学研究院研发的建筑结构设计软件，包括建筑、结构、特种结构、设备、概预算五个方面的内容。

应用范围全面, 功能强大, 自动化程度高, 是众多建筑设计软件中最权威的设计软件之一。

其中尤以结构设计软件最受设计人员的青睐, 成为结构设计人员不可或缺的重要工具。

本文笔者主要对PMCAD 软件的运用及应注意到的问题进行简要的分析。

【关键词】结构设计；PKPM软件；注意事项；一、PKPM软件在建筑结构设计中的运用（一）结构计算振型数的确定采用振型分解反应谱法进行结构水平地震作用计算时,《抗规》第5.2.2条规定:不进行扭转耦联计算的结构, 确定水平地震作用标准值的效应,可只取前2-3个振型, 当基本自振周期大于1.5s或房屋高宽比大于5时,振型个数应适当增加。

《高层建筑混凝土结构技术规程》(以下简称《高规》)第3.3.10条规定: 对于不考虑扭转耦联振动影响的结构,结构计算振型数规则结构可取3；当建筑较高、结构沿竖向刚度不均匀时,可取5-6。

上述规范的条文说明均要求振型个数一般可以取振型参与质量达到总质量90%所需的振型数。

《高规》第5.1.13条规定:B级高度的高层建筑结构和复杂高层建筑结构抗震计算时,考虑平扭耦联计算结构的扭转效应,振型数不应小于15；对多塔结构的振型数不应小于塔楼数的9倍,且计算振型数应使振型参与质量不小于总质量的90%。

TAT 在TAT-4.out文件、SATWE在WZQ.out文件PMSAP在工程名TB.RPT文件中查看X,Y向的有效质量系数。

我们都知道,结构计算振型数增加, 水平地震作用效应增大,即内力和变形增大；振型数如取少了, 后续振型产生的地震作用效应未能计入, 导致计算结果不安全, 所以,振型数要尽量取得多。

但对大型结构, 过多的振型数,导致运算时间过长, 并对计算机的内存也要求大, 而最后的那些高振型对结构地震作用贡献也不大,因此,也不必所有的振型都计算, 当有效质量系数超过0.9,就意味着计算振型数够了；如果小于0.9,说明后续振型产生的地震作用效应不能忽略, 应增加振型数重算。

第3章　PKPM-BIM结构设计PKPM-BIM结构设计是BIM建筑信息模型的基础。

BIM结构设计主要是指基于钢筋混凝土及钢梁结构的全框架、半框架结构的设计，本章以一个全框架混凝土结构设计的实例，将PKPM-BIM结构设计的相关工具指令和BIM设计流程进行全面介绍。

3.1 PKPM-BIM结构设计概述建筑结构是房屋建筑的骨架，该骨架由若干基本构件通过一定的连接方式构成整体，能安全可靠地承受并传递各种荷载和间接作用。

注：“作用”是指能使结构或构件产生效应（内力、变形、裂缝等）的各种原因的总称。

作用可分为直接作用和间接作用。

• 直接作用：即习惯上所说的荷载，指施加在结构上的集中力或分布力系，如结构自重、家具及人群荷载、风荷载等。

• 间接作用：指使房屋结构产生效应，但不直接以力的形式出现的作用，如温度变化、材料收缩、地基变形、地震等。

图3-1所示为某单层钢筋混凝土厂房的结构组成示意图。

1-屋面板；2-天沟板；3-天窗架；4-屋架；5-托架；6-吊车梁；7-排架柱；8-抗风柱；9-基础；10-连系架；11-基础梁；12-天窗架垂直支撑；13-屋架下弦横向水平支撑；14-屋架端部垂直支撑；15-柱间支撑图3-13.1.1 建筑结构类型在房屋建筑中，组成结构的构件包括板、梁、屋架、柱、墙、基础等。

028中文版PKPM 2022结构设计完全实战技术手册1. 按材料划分按材料划分，包括钢筋混凝土结构、钢结构、砌体结构、木结构及塑料结构等，如图3-2所示。

钢筋混凝土结构 钢结构木结构塑料结构 砌体结构图3-22. 按结构形式划分按结构形式划分，可分为墙体结构、框架结构、深梁结构、筒体结构、拱结构、网架结构、空间薄壁结构（包括折板）、钢索结构、舱体结构等，如图3-3所示。

墙体结构 框架结构 深梁结构筒体结构拱结构 网架结构 薄壁（膜）结构 钢索结构图3-33. 按体型划分建筑结构按体型划分，包括单层结构、多层结构（一般2~7层）、高层结构（一般8层以上）及大跨度结构（跨度约为40~50m 以上）等，如图3-4所示。

PKPM操作步骤建筑结构设计PKPM（Prototypal Knowledge-based Project Management）是一种用于建筑结构设计的计算机辅助设计与分析软件。

它能够模拟和分析建筑结构的性能，提供结构优化和分析的结果。

以下是使用PKPM进行建筑结构设计的步骤：步骤一：准备工作在使用PKPM进行建筑结构设计之前，首先应该了解项目的需求和约束条件。

这包括建筑物的功能、使用要求、荷载要求、设计规范等。

同时，需要收集和准备相关的资料，如土壤工程调查资料、建筑设计图纸等。

步骤二：建立结构模型使用PKPM软件，将建筑结构的几何形状、截面尺寸、节点连接等信息输入软件，并创建结构的有限元模型。

这一步骤需要按照建筑设计图纸上的结构布置进行建模，确保准确性和完整性。

步骤三：定义荷载根据设计要求和规范，定义结构的荷载。

这包括地震荷载、风荷载、雪荷载、活动荷载等。

PKPM软件提供了标准的荷载定义和荷载组合，并可以根据实际需求进行自定义荷载。

步骤四：材料参数定义定义结构中使用的材料参数，如混凝土的强度、钢筋的强度等。

根据设计要求和规范，选择合适的材料参数，并将其输入到PKPM软件中。

步骤五：分析与优化使用PKPM软件进行结构的静力分析和动力分析。

通过对结构的荷载作用和响应进行模拟和计算，评估结构的性能，并优化结构设计。

在这一步骤中，可以根据分析结果进行调整和改进结构的截面尺寸、节点连接等参数，从而满足设计要求，并提高结构的安全性和经济性。

步骤六：验算与结果评价使用PKPM软件对结构进行验算。

对于每一种荷载情况，软件会根据定义的设计规范进行验算，检查结构的强度、刚度和稳定性等方面是否满足要求。

根据验算结果，评价结构的安全性和可行性，并根据需要进行进一步的优化。

步骤七：输出设计报告和图纸根据PKPM软件提供的分析结果和验算数据，生成设计报告和设计图纸。

设计报告应该详细记录使用的方法和分析结果，用于设计审查和工程施工；设计图纸应该准确反映结构的几何形状、构造细节和受力状况，用于工程施工和质量监控。

PKPM结构设计软件应用教程PKPM（结构分析与设计软件）是一种广泛应用于建筑工程行业的结构设计软件。

它能够对建筑结构进行静力计算、动力计算、温度变形计算等，为工程师提供设计和分析的工具。

本教程将向您介绍PKPM软件的基本使用方法和一些重要功能。

1.安装与启动PKPM软件：2.创建工程项目：在软件主界面上点击“新建”按钮，然后填写工程的基本信息，如工程名称、工程地址等。

接下来，选择适当的工程类型，如住宅楼、商业建筑等。

点击“确定”按钮创建新的工程项目。

3.导入或绘制设计模型：在新建工程项目后，您可以通过导入设计模型或自己绘制设计模型来建模。

点击软件菜单栏上的“导入模型”按钮，选择合适的文件格式导入设计模型。

如果您想自己绘制设计模型，可以打开软件提供的绘图工具，如“墙体绘制工具”、“梁绘制工具”等。

4.结构材料与截面设置：在设计模型绘制完成后，您需要为各个结构构件设置合适的材料属性和截面属性。

在软件主界面左侧的“材料属性”栏和“截面属性”栏中，点击“添加”按钮，然后选择适当的材料和截面进行设置。

5.载重设置：在设计模型和材料截面属性设置完成后，您需要为结构模型设置适当的载荷。

在软件主界面上选择“载荷设置”选项卡，然后点击“添加”按钮，选择对应的载荷类型，如重力荷载、风荷载等，并根据实际情况填写各项参数。

6.结构分析与设计：在设置好材料截面和载荷后，可以进行结构的静力分析与设计。

点击软件主界面上的“计算”按钮，等待软件自动进行静力分析以及设计结果的输出。

您可以查看分析结果，并根据需要进行设计修改。

7.其他功能介绍：PKPM软件还提供了一些其他的功能，如动力分析、温度变形分析、施工工况分析等。

您可以从软件主界面上的菜单栏中选择相应的功能模块进行操作。

总结：本教程向您简要介绍了PKPM（结构分析与设计软件）的基本使用方法和一些重要功能。

通过掌握这些基本应用技巧，您可以更好地利用PKPM软件进行结构设计与分析工作。

PKPM基于BIM平台的装配式结构设计软件介绍PKPM（五笔：vqhoq）是中国AEC行业一款知名的结构设计软件平台，其全称为"普康普美"（Peking PM），曾被誉为"中国版STAAD-Pro"。

作为一款基于BIM（Building Information Modeling，建筑信息模型）平台的装配式结构设计软件，PKPM强调了结构设计与建模之间的紧密关联，为装配式建筑提供了全面的支持。

下面将对PKPM基于BIM平台的装配式结构设计软件进行详细介绍。

首先，PKPM采用BIM技术，将建筑设计与结构设计紧密结合在一起。

通过BIM平台，用户可以在建筑设计的同时进行结构设计，实现结构与建模的一体化，提升了设计效率和质量。

BIM平台还可以提供详细的结构模型，包括梁、柱、板、墙等构件以及其连接关系，使得用户可以直观地查看和分析结构的性能和变形情况。

其次，PKPM支持装配式结构的设计和分析。

装配式建筑是一种高度工厂化、标准化、模块化的建筑形式，能够提高施工速度、降低施工成本，并且具有较好的环境适应性。

PKPM通过结构分析和模拟，对装配式结构进行力学计算和结构优化，确保结构的安全性和稳定性。

同时，PKPM还提供了丰富的装配式结构设计模板和预制构件库，方便用户进行设计和建模。

第三，PKPM具备强大的分析能力和仿真功能。

通过PKPM，用户可以进行静力分析、动力分析和地震分析等多种分析，并可以进行结构的受力、变形和破坏等仿真。

PKPM还提供了多种高级分析工具，如风振分析、温度应力分析、热弯曲分析等，帮助用户评估结构在极端条件下的性能。

此外，PKPM还具备渐进破坏分析和非线性分析功能，能够更加准确地评估结构的安全性。

第四，PKPM提供了全面的设计报表和输出功能。

通过PKPM，用户可以生成各种设计报表，包括结构图、材料清单、工艺流程图、施工方案等。

同时，PKPM还支持多种输出格式，如DWG、PDF、Excel等，方便用户与其他软件进行数据交换和共享。

PKPM使用说明PKPM使用说明1.概述1.1 系统介绍1.2 目的和范围1.3 读者对象2.安装和配置2.1 硬件需求2.2 软件安装2.3 PKPM配置2.4 数据库设置3.用户登录和权限管理3.1 登录过程3.2 用户注册3.3 权限分配和管理3.4 密码找回和重置4.项目管理4.1 创建新项目4.2 项目信息修改4.3 项目成员管理4.4 项目文件管理5.计划和进度管理5.1 添加计划任务5.2 设置任务优先级5.3 监控任务进度5.4 完成任务和调整计划6.资源管理6.1 添加资源6.2 资源分配和管理6.3 资源调度和优化6.4 资源报表和统计7.问题和风险管理7.1 添加问题和风险7.2 问题和风险跟踪7.3 解决问题和应对风险7.4 问题和风险报告8.进度报告和分析8.1 进度报告8.2 分析进度数据8.3 提供数据可视化8.4 分享和导出报告9.附件附件内容：●PKPM用户手册.pdf●PKPM安装包.zip法律名词及注释：●PKPM: 中文全称为“结构分析设计软件”，是国内一种常用的工程设计软件。

●数据库: 用于存储和管理大量结构设计数据的系统。

●项目管理: 管理项目全过程，包括项目创建、成员管理、文件管理等。

●进度管理: 根据项目计划，管理和监控任务完成情况和进度。

●资源管理: 管理项目所需资源，包括人力、物料、设备等。

●问题管理: 对项目中出现的问题进行跟踪管理，并提供解决方案。

●风险管理: 对可能影响项目成功的风险进行辨识、评估和应对。

●进度报告: 提供项目进度和绩效数据的文档或演示，用于沟通和决策。

●数据可视化: 通过图表、图形等形式将数据直观展示，便于分析和理解。
