第一章传感器的基本知识复习思考题1. 简述传感器的概念、作用及组成。
2. 传感器的分类有哪几种？各有什么优缺点？3. 传感器是如何命名的？其代号包括哪几部分？在各种文件中如何应用？4. 传感器的静态性能指标有哪些？其含义是什么？5. 传感器的动态特性主要从哪两方面来描述？采用什么样的激励信号？其含义是什么？1.1 传感器的作用与地位◆世界是由物质组成的，各种事物都是物质的不同形态。
人们为了从外界获得信息，必须借助于感觉器官。
◆人的“五官”——眼、耳、鼻、舌、皮肤分别具有视、听、嗅、味、触觉等直接感受周围事物变化的功能，人的大脑对“五官”感受到的信息进行加工、处理，从而调节人的行为活动。
◆人们在研究自然现象、规律以及生产活动中，有时需要对某一事物的存在与否作定性了解，有时需要进行大量的实验测量以确定对象的量值的确切数据，所以单靠人的自身感觉器官的功能是远远不够的，需要借助于某种仪器设备来完成，这种仪器设备就是传感器。
传感器是人类“五官”的延伸，是信息采集系统的首要部件。
电量和非电量◆表征物质特性及运动形式的参数很多，根据物质的电特性，可分为电量和非电量两类。
◆电量——一般是指物理学中的电学量，例如电压、电流、电阻、电容及电感等；◆非电量——则是指除电量之外的一些参数，例如压力、流量、尺寸、位移量、重量、力、速度、加速度、转速、温度、浓度及酸碱度等等。
◆人类为了认识物质及事物的本质，需要对物质特性进行测量，其中大多数是对非电量的测量。
传感器的作用◆非电量不能直接使用一般的电工仪表和电子仪器进行测量，因为一般的电工仪表和电子仪器只能测量电量，要求输入的信号为电信号。
◆非电量需要转化成与其有一定关系的电量，再进行测量，实现这种转换技术的器件就是传感器。
◆传感器是获取自然或生产中信息的关键器件，是现代信息系统和各种装备不可缺少的信息采集工具。
采用传感器技术的非电量电测方法，就是目前应用最广泛的测量技术。
传感器的地位◆随着科学技术的发展，传感器技术、通信技术和计算机技术构成了现代信息产业的三大支柱产业，分别充当信息系统的“感官”、“神经”和“大脑”，他们构成了一个完整的自动检测系统。
传感器基础知识点整理
本文档旨在梳理传感器的基础知识点，帮助读者了解传感器的工作原理和常见类型。
1. 传感器简介
传感器是一种用于检测和测量物理量的器件，可以将各种物理量（如温度、压力、力、光等）转换为可读取的电信号。
2. 传感器的工作原理
传感器工作原理根据不同的物理量而异，但通常包括以下几个步骤：
- 接收：传感器接收待测物理量的信号。
- 转换：传感器将接收到的信号转换成可读取的电信号。
- 输出：传感器将转换后的电信号输出给其他设备或系统。
3. 传感器的常见类型
3.1 温度传感器
温度传感器用于测量环境或物体的温度。
常见的温度传感器有：
- 热电偶：基于热电效应，利用两种不同金属的接触产生电势
差来测量温度。
- 热敏电阻：利用材料电阻与温度的关系来测量温度。
3.2 压力传感器
压力传感器用于测量气体或液体的压力。
常见的压力传感器有：
- 压阻式传感器：利用应变片的变形来测量压力。
- 电容式传感器：利用电容的变化来测量压力。
- 压力膜片传感器：利用薄膜片的弯曲来测量压力。
3.3 光传感器
光传感器用于检测光的存在、光的强度或光的颜色。
常见的光传感器有：
- 光敏电阻：利用光照射产生的光电效应来测量光的强度。
- 光电二极管：基于光电效应来测量光的强度。
- 光电三极管：在光电二极管的基础上增加了一个控制端口，用于增强灵敏度。
4. 总结
本文档简要介绍了传感器的基础知识点，包括传感器的工作原理和常见类型。
通过了解这些知识，读者可以更好地理解传感器的应用场景和原理。
各种传感器原理1. 光敏传感器原理：光敏传感器利用光电效应将光信号转化为电信号。
当光照射到光敏传感器上时，光能量激发光敏材料中的电子，使其跃迁到导带中，产生电流。
根据光敏材料的不同，光敏传感器可分为光电二极管、光敏电阻、光敏三极管等。
2. 温度传感器原理：温度传感器基于温度和物理性质之间的关系，如电阻、电压、电流等。
常见的温度传感器有热敏电阻、热电偶、热电阻等。
其中，热敏电阻利用电阻值随温度变化的特性，热电偶则利用两种不同金属间的热电效应产生的电势差与温度成正比。
3. 压力传感器原理：压力传感器通过测量物理上施加在其上的压力，将压力量化为电信号输出。
常见的压力传感器有压阻式、电容式和磁敏式传感器。
压阻式传感器利用电阻随受力点表面形变而改变的原理，电容式传感器则利用振动膜片上电容的变化，而磁敏式传感器则是通过感应磁场的变化来测量压力。
4. 湿度传感器原理：湿度传感器通过测量空气中的水汽含量来获得湿度信息。
常见的湿度传感器有电容湿度传感器、电阻湿度传感器和化学湿度传感器。
其中，电容湿度传感器利用介质吸湿后导致电容变化的原理，电阻湿度传感器则是通过测量材料电阻随湿度变化情况来获得湿度值，化学湿度传感器则是基于湿度与某种化学物质反应而改变电信号输出。
5. 加速度传感器原理：加速度传感器通过测量被测物体的加速度，将加速度转化为电信号输出。
加速度传感器主要分为压电式和微机械式（MEMS）两种。
压电式传感器利用压电效应，将受力物体的压力转化为电荷输出。
微机械式传感器则是通过微机械结构的变形或振动来感应加速度，并转化为电信号。
6. 磁力传感器原理：磁力传感器通过测量磁场的强度和方向来获得磁力信息。
常见的磁力传感器有霍尔效应传感器、磁电传感器和磁敏电阻传感器。
霍尔效应传感器利用材料中的霍尔电压随磁场变化的原理，磁电传感器则基于磁致伸缩效应产生电信号输出，磁敏电阻传感器则是根据材料磁阻随磁场变化的特性来测量磁力值。
普及一下基础知识——霍尔传感器工作原理霍尔传感器是一种基于霍尔效应工作的传感器，可用于检测磁场的存在和强度。
这种传感器通常由霍尔元件、运放放大电路和输出电路组成。
在本文中，我们将详细介绍霍尔传感器的工作原理及其应用领域。
首先，让我们了解一下霍尔效应。
霍尔效应是指当一个导电体横跨于外磁场时，在导电体两侧产生一种电势差。
这个效应是由洛伦兹力产生的，洛伦兹力是磁场施加在流经导体上的电荷所产生的力。
洛伦兹力的大小与电荷的速度、电荷的量以及磁场的强度和方向有关。
基于霍尔效应，霍尔传感器利用霍尔元件来产生电势差的变化来检测磁场。
霍尔元件通常是一个薄薄的半导体片，其上有一个沿片厚方向施加的电场。
当磁场作用于元件上的电荷载流子时，根据洛伦兹力的作用，载流子会偏转，从而产生一个电势差。
这个电势差可以通过连接在霍尔元件上的电路进行放大和测量。
霍尔元件中的电场是由一种叫做霍尔电位的电势差产生的。
霍尔电位可以通过在芯片中施加一个电场来产生，这个电场由芯片两侧的金属层产生。
当没有磁场存在时，电势差为零。
但是当磁场作用于元件时，车载流子会偏转并堆积到芯片的一侧，从而引起霍尔电位的变化，进而产生一个电压信号。
为了提高霍尔传感器的灵敏度和稳定性，通常将元件的输出信号输入到一个运放放大电路中。
运放放大电路可以将微弱的电信号放大到可以被测量和处理的水平。
运放放大电路通常由一个差动放大器组成，其中一个输入端连接到霍尔元件的输出端，另一个输入端连接到一个反馈电阻。
运放放大电路可以提供一个稳定、线性，并且相对高的增益，以确保传感器的精度和可靠性。
最后，输出电路将放大的信号转换成适合应用的形式，例如模拟电压信号或数字信号。
根据具体的应用需求，输出电路可以采用不同的设计方案，如振荡电路、比较器电路或模数转换器等。
霍尔传感器具有广泛的应用领域。
它们可以用于测量电流、转速、位置和磁场强度等方面。
在汽车领域，霍尔传感器常用于测量车速、转速和引擎位置等。
传感器基础知识讲解传感器，在现代科技中扮演着重要的角色。
它们是将物理量或化学量转化为可测量、可感知的电信号或其他形式的能量输出的装置。
本文将为您详细介绍传感器的基础知识，包括其工作原理、分类和应用领域等。
一、传感器的概念及工作原理传感器是指能够将所测量的物理量或化学量转换成可读的电信号或其他形式的能量输出的装置。
传感器的工作原理主要分为以下几种：1. 电阻式传感器：电阻式传感器利用物理量改变电阻值的特性，通过测量电阻值的变化来获取目标物理量的值。
例如，温度传感器就是一种电阻式传感器，它根据温度的变化来改变电阻值。
2. 压阻式传感器：压阻式传感器利用物理量改变电阻值的原理，通过测量电阻值的变化来间接获取目标物理量的值。
比如，压力传感器利用介质压力的变化引起电阻值的变化，从而测量介质的压力大小。
3. 电容式传感器：电容式传感器利用物理量改变电容值的特性，通过测量电容值的变化来获得目标物理量的值。
例如，湿度传感器就是一种电容式传感器，它根据湿度的变化引起电容值的变化来测量湿度。
4. 磁敏式传感器：磁敏式传感器利用物理量改变磁场强度的原理，通过测量磁场强度的变化来获得目标物理量的值。
例如，磁力传感器可以根据磁场强度的变化来测量磁力大小。
二、传感器的分类根据应用领域和测量原理的不同，传感器可以分为多个类别。
以下是一些常见的传感器分类：1. 温度传感器：用于测量环境或物体的温度，常见的有热敏电阻、热电偶和红外温度传感器等。
2. 压力传感器：用于测量气体或液体的压力，常见的有压电传感器、压阻传感器和压电式绝对压力传感器等。
3. 湿度传感器：用于测量空气或物体的湿度，常见的有电容式湿度传感器和表面声波湿度传感器等。
4. 光电传感器：用于检测光源、物体的透明度或反射光强度，常见的有光电开关和光电二极管等。
5. 位移传感器：用于测量物体的位移或位置，常见的有电感位移传感器和光电编码器等。
6. 加速度传感器：用于测量物体的加速度或振动，常见的有压电加速度传感器和微机械加速度传感器等。
普及一下基础知识——霍尔传感器工作原理霍尔传感器是一种常用的电子元件，用于检测磁场的存在和强度。
它的工作原理基于霍尔效应，即在一定条件下当电流通过一个导体时，垂直于电流方向的磁场会产生横向于电流和磁场方向的电压。
霍尔传感器通常由霍尔元件、电源和输出电路组成。
霍尔元件是一个半导体器件，两侧有电极用于接收电流，一个导通超过特定值的电流，例如几十毫安甚至更高。
霍尔元件的适用磁场范围由其特定型号确定。
当电流通过霍尔元件时，如果有一个垂直于电流方向的磁场，就会产生横向于电流和磁场方向的电压。
这个电压被称为霍尔电压，其大小与电流和磁场强度成正比。
霍尔传感器可以工作在两种模式下：磁场传感模式和电流传感模式。
在磁场传感模式下，霍尔传感器通过测量霍尔电压来检测附近磁场的存在和强度。
在电流传感模式下，霍尔传感器通过控制经过它的电流以达到特定的电流值，从而实现对磁场的测量。
为了提高霍尔传感器的精确度和可靠性，常常需要对其进行校准。
校准可以通过调整电路参数和测量电路中其他元件的值来实现。
校准的目标是在给定磁场范围内获得准确的传感器输出，并消除因零偏和温度漂移而引起的误差。
霍尔传感器在很多领域得到了广泛的应用。
例如，它们可以用于测量转速、位置、电流和角度等物理量。
在汽车工业中，霍尔传感器可以用于测量发动机转速、车速和节气门位置等信息，从而提供给车辆控制系统。
在工业自动化中，霍尔传感器可以用于检测位置、速度和流量等参数，从而实现对生产过程的监测和控制。
总结一下，霍尔传感器是一种利用霍尔效应工作的电子元件，可以用于检测磁场的存在和强度。
它的工作原理基于电流通过一个导体时，垂直于电流方向的磁场会产生横向于电流和磁场方向的电压。
霍尔传感器在各个领域得到了广泛的应用，可以用于测量转速、位置、电流和角度等物理量。

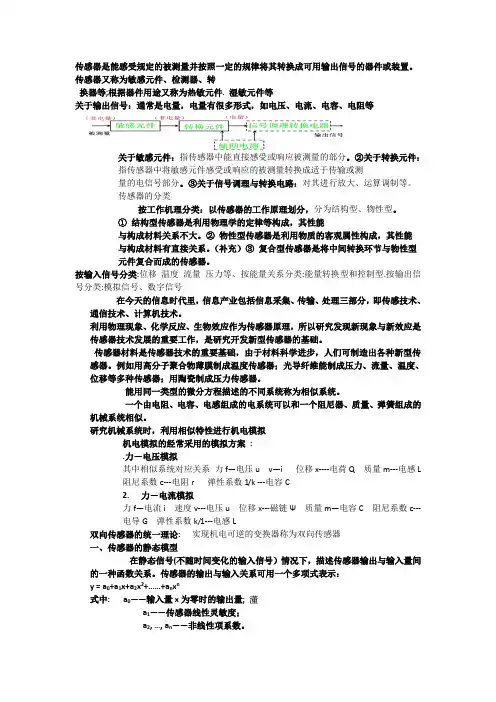

传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
传感器又称为敏感元件、检测器、转换器等;根据器件用途又称为热敏元件. 湿敏元件等关于输出信号：通常是电量，电量有很多形式，如电压、电流、电容、电阻等关于敏感元件：指传感器中能直接感受或响应被测量的部分。
②关于转换元件：指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
③关于信号调理与转换电路：对其进行放大、运算调制等。
传感器的分类按工作机理分类：以传感器的工作原理划分，分为结构型、物性型。
①结构型传感器是利用物理学的定律等构成，其性能与构成材料关系不大。
②物性型传感器是利用物质的客观属性构成，其性能与构成材料有直接关系。
（补充）③复合型传感器是将中间转换环节与物性型元件复合而成的传感器。
按输入信号分类:位移温度流量压力等、按能量关系分类:能量转换型和控制型.按输出信号分类:模拟信号、数字信号在今天的信息时代里，信息产业包括信息采集、传输、处理三部分，即传感技术、通信技术、计算机技术。
利用物理现象、化学反应、生物效应作为传感器原理，所以研究发现新现象与新效应是传感器技术发展的重要工作，是研究开发新型传感器的基础。
传感器材料是传感器技术的重要基础，由于材料科学进步，人们可制造出各种新型传感器。
例如用高分子聚合物薄膜制成温度传感器；光导纤维能制成压力、流量、温度、位移等多种传感器；用陶瓷制成压力传感器。
能用同一类型的微分方程描述的不同系统称为相似系统。
一个由电阻、电容、电感组成的电系统可以和一个阻尼器、质量、弹簧组成的机械系统相似。
研究机械系统时，利用相似特性进行机电模拟机电模拟的经常采用的模拟方案:.力－电压模拟其中相似系统对应关系力f—电压u v—i 位移x----电荷Q 质量m---电感L阻尼系数c---电阻r 弹性系数1/k ---电容C2.力－电流模拟力f—电流i 速度v---电压u 位移x---磁链Ψ质量m—电容C 阻尼系数c---电导G 弹性系数k/1---电感L双向传感器的统一理论:实现机电可逆的变换器称为双向传感器一、传感器的静态模型在静态信号(不随时间变化的输入信号）情况下，描述传感器输出与输入量间的一种函数关系。
《传感器技术基础知识概述》一、引言在当今科技飞速发展的时代，传感器技术作为现代信息技术的三大支柱之一，正发挥着越来越重要的作用。
传感器犹如人类的感官，能够感知周围环境的各种物理量、化学量和生物量，并将其转化为电信号或其他易于处理和传输的信号，为人们提供了了解和控制世界的重要手段。
从智能手机中的各种传感器到工业自动化中的精密传感器，从医疗诊断中的生物传感器到环境监测中的智能传感器，传感器技术已经广泛应用于各个领域，深刻改变了人们的生活和工作方式。
本文将对传感器技术的基础知识进行全面的概述，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。
二、传感器的基本概念（一）定义传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。
敏感元件是指传感器中直接感受被测量的部分，它能将被测量转化为另一种物理量；转换元件则将敏感元件输出的物理量转换为电信号或其他易于处理和传输的信号。
（二）分类传感器的分类方法有很多种，常见的分类方式有以下几种：1. 按被测量分类：可分为物理量传感器、化学量传感器和生物量传感器。
物理量传感器包括温度传感器、压力传感器、位移传感器、速度传感器等；化学量传感器包括气体传感器、湿度传感器等；生物量传感器包括生物传感器、免疫传感器等。
2. 按工作原理分类：可分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁电式传感器、光电式传感器等。
3. 按输出信号分类：可分为模拟式传感器和数字式传感器。
模拟式传感器输出的是连续变化的电信号，数字式传感器输出的是离散的数字信号。
（三）主要性能指标1. 灵敏度：指传感器在稳态下输出变化量与输入变化量之比，它反映了传感器对被测量的敏感程度。
2. 线性度：指传感器的输出与输入之间的线性关系程度，通常用非线性误差来表示。
3. 精度：指传感器的测量结果与真实值之间的接近程度，它包括准确度和精密度两个方面。
