光电传感器使用说明一、光电传感器的工作原理和分类1. 光电二极管（Photodiode）：它是一种常见的光电传感器，可将光信号转化为电流信号。
光电二极管通过感光面积的调整，可实现对不同光强的测量。
2. 光敏电阻（Light-dependent resistor，LDR）：它是一种依靠光线照射而改变电阻值的传感器。
光敏电阻的电阻值与光线强度成反比关系，因此可以用来测量光线的亮度。
3. 光电三极管（Phototransistor）：它结构上类似于普通的晶体管，但在基区和发射区之间加上了一个光敏区。
当光照射到光电三极管时，会产生电流放大效应，从而可以将光信号转化为电流信号。
4. 光电耦合器（Optocoupler）：它是将光电二极管和晶体管封装到一个封装内，用光绝缘的方式实现输入与输出之间的电气隔离。
光电耦合器在电气隔离和信号传输方面有重要的应用，可以用于电路隔离、信号转换等。
二、光电传感器的安装和调试在安装和调试光电传感器时，需要注意以下几点：1.安装位置的选择：根据具体的应用需求，选择合适的安装位置。
要确保光线能够正常照射到传感器的感光面，避免遮挡和干扰。
2.供电电压的选择：根据传感器的额定电压和工作电压范围，选择适当的供电电源。
要确保供电电压的稳定性，以免对传感器的工作产生影响。
3.输出信号的接收和处理：根据传感器的输出信号类型和电平，选择合适的接收和处理电路。
可以通过模拟电路或数字电路来处理传感器的输出信号。
4.灵敏度的调节：根据具体的应用需求，调节传感器的灵敏度。
对于光电二极管和光敏电阻等传感器，可以通过调节外部电阻来实现。
三、光电传感器的应用领域1.自动控制：光电传感器可以用于自动控制系统，如照明控制、清晰度检测、颜色识别等。
通过检测环境光照的变化，实现对设备的自动控制。
2.测量仪器：光电传感器可以用于测量仪器中，如光谱仪、测量器等。
通过测量光线的强弱、波长等，实现对物理量的测量。
3.光通信：光电传感器可以用于光通信系统中，如光纤通信、光模块等。
常见光电传感器介绍光电传感器是一种能将光信号转换成电信号的器件，广泛应用于自动化控制系统中。
光电传感器可以实现对物体的检测、计数、测距等功能，在工业生产、机器人领域具有重要的应用价值。
下面将介绍几种常见的光电传感器。
1.光电开关传感器：光电开关传感器是最常见的光电传感器之一、它采用发射器和接收器配对的方式工作，通过发射的红外光束被物体遮挡后，接收器能够感应到光的变化，从而输出信号，实现对物体的检测。
光电开关传感器具有高灵敏度、反应速度快等特点，广泛应用于自动门、包装线等场景中。
2.光电对射传感器：光电对射传感器是由发射器和接收器两个部件组成的。
这两个部件分别安装在被检测物体的两侧，发射器向接收器发射光束。
当被检测物体穿过光束时，光束被遮挡，接收器无法接收到光信号，从而输出一个指示信号。
光电对射传感器的优点是可以实现较大距离的检测，适用于测距、计数等应用。
3.光电反射传感器：光电反射传感器由发射器和接收器组成，发射器发射光束，反射后被接收器接收。
这种传感器可以实现对物体的检测和距离测量。
由于反射后的光束会受到环境的影响，因此光电反射传感器在应用时需要注意光线的干扰问题。
4.红外线接近开关：红外线接近开关是一种使用红外线光束进行距离检测的传感器。
它可以通过感应物体的反射光来检测物体的存在。
红外线接近开关具有灵敏度高、反应速度快等优点，广泛应用于电梯、自动门等场景中。
5.光电编码器：光电编码器是一种用于测量转速和位置的传感器。
它由发射器和接收器组成，发射器发射光束，被测物体上的编码盘会反射一部分光束到接收器上，接收器将接收到的光信号转换为电信号输出。
光电编码器在机床、汽车等行业中应用广泛。
总之，光电传感器是一类重要的自动化控制器件，广泛应用于工业生产、机器人等领域。
不同类型的光电传感器具有不同的工作原理和应用场景，用户可以根据具体的需求选择合适的光电传感器来实现各种功能。

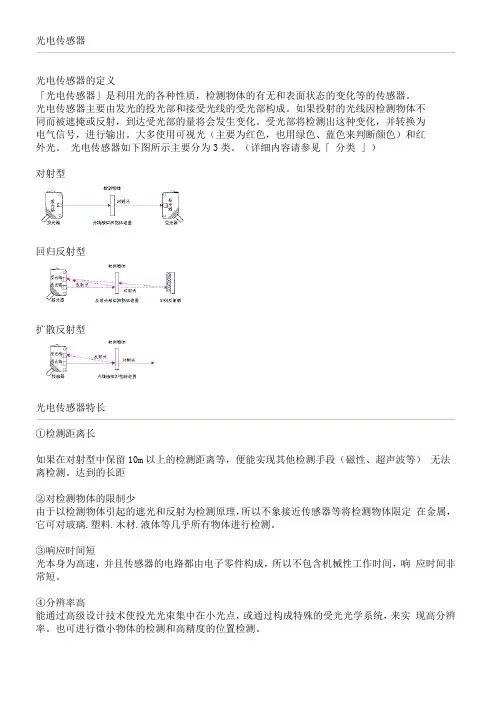

光电传感器光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
光电传感器如下图所示主要分为3类。
（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
达到的长距②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
光电传感器原理①光的性质直射光在空气中和水中时，总是直线传播。
使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。
曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。
反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。
3个平面互相直角般组合的形状称为三面直角棱镜。
光电传感器的基本原理及分类一、引言光电传感器是一种能够将光信号转化为电信号的设备，广泛应用于工业自动化、机器人技术、医疗仪器等领域。
本文将从基本原理和分类两个方面介绍光电传感器的知识。
二、光电传感器的基本原理1. 光电效应原理光电效应是指当金属或半导体表面受到光照射时，会产生电子的现象。
这种现象可以用经典物理学或量子力学来解释，但无论采用哪种解释方式，都不能完全符合实验结果。
根据实验结果，可以得出以下结论：当光子能量大于物质表面材料的束缚能时，就会发生外逸电子现象。
利用这个原理，可以制作出具有灵敏度高、响应速度快等优点的光电传感器。
2. 光敏元件原理在光电传感器中，最重要的部分就是光敏元件。
常见的光敏元件有四种：硅太阳能电池、硒太阳能电池、气体放大管和半导体二极管。
其中最常见的是半导体二极管，其工作原理是基于PN结的光电效应。
当光照射到PN结上时，会产生电子和空穴对，从而导致PN结区域的电流变化。
这种变化可以被检测到，并通过信号处理器转化为数字信号输出。
3. 光电传感器的工作原理光电传感器的工作原理是将光信号转化为电信号。
当物体进入传感器检测范围内时，会反射出一定程度的光线，这些光线被接收器接收后经过放大和滤波处理后转化为数字信号输出。
根据不同的应用需求，可以选择不同类型的光电传感器来实现不同功能。
三、光电传感器的分类1. 按照检测目标分类根据检测目标的不同，可以将光电传感器分为接近式、距离式和透明式三种类型。
（1）接近式：主要用于检测物体是否在一定距离范围内，并且可以识别物体是否有金属或非金属等特殊属性。
（2）距离式：主要用于测量物体与传感器之间的距离，并且可以精确地计算出物体与传感器之间的距离。
（3）透明式：主要用于检测透明或半透明物体的存在与否，例如检测玻璃板是否存在。
2. 按照工作原理分类根据工作原理的不同，可以将光电传感器分为反射式、散射式、直接式和光栅式四种类型。
（1）反射式：传感器和物体之间有一定距离，通过物体反射的光信号来检测物体的存在与否。
光电传感器术语解释盲区：是指反射型光电传感器不能识别目标的范围。
检测距离：动作距离是指检测体按一定方式移动时，从基准位置(光电传感器的感应表面到传感器动作时测得的基准位置到检测面的空间距离。
额定动作距离指传感器动作距离的标称值。
回差距离：动作距离与复位距离之间的距离差值。
响应频率：按规定的1秒的时间间隔内，允许光电传感器动作循环的次数。
响应时间：输出状态：分常开和常闭。
当无检测物体时，常开型的光电传感器所接通的负载，由于光电传感器内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
检测方式：根据光电传感器在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式、镜反射式、对射式等。
输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线(自带继电器，及直流NPN/PNP/常开/常闭多功能多种常用的形式输出。
指向角：常见光电传感器的指向角示意图。
表面反射率：对于漫反射型光电传感器发出的光线需要被检测物表面将足够的光线反射回漫反射传感器的接受器，所在检测距离和被检测物体的表面反射率将是决定接受器接收到光线的强度大小，粗糙的表面反射回的光线必将小于光滑表面反射回的强度，而且，被检测物体的表面必须垂直于光电传感器的发射光线。
常用材料的反射率参考图如下所示：环境特性：光电传感器应用的环境亦是影响其长期工作可靠性的重要条件。
当光电传感器工作于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性，这些变量尽管已列入我们的产品设计考虑范围之内，但它终究是造成可靠性降低的最大因数，其较简便的解决方法是根据传感器的最大检测距离(Sn降额使用来确定最佳工作距离。
⑽距离滞后：指的是测量板接近或者移去时开关偏移的距离。
距离滞后用开关距离的百分比来表示。
参考轴：发送器和接收器(对射型光电传感器，或者发送器和目标/发射板(反射型，反射板型光电传感器之间构成的相对的理想轴线。
光电传感器工作原理光电传感器是一种能够将光信号转化为电信号的装置，广泛应用于光电检测、光电测量、光电控制等领域。
它通过感受光的强度、波长等特性，将光信号转换为电信号，从而实现对光的检测和控制。
一、光电传感器的基本原理光电传感器的基本原理是光电效应。
光电效应是指当光照射到物质表面时，光子与物质中的电子相互作用，将光能转化为电能的现象。
光电传感器利用光电效应，将光信号转化为电信号，实现对光的检测和测量。
光电传感器通常由光源、光敏元件和信号处理电路组成。
光源发出光信号，光敏元件接收光信号并产生电信号，信号处理电路对电信号进行放大、滤波等处理，最终输出一个与光信号相关的电信号。
二、光电传感器的工作原理1. 光敏元件的工作原理光敏元件是光电传感器的核心部份，常见的光敏元件有光敏电阻、光敏二极管、光电二极管、光电三极管、光电晶体管等。
以光敏电阻为例，它是一种能够根据光强度变化而改变电阻值的元件。
光敏电阻的内部结构是一个光敏材料和两个电极。
当光照射到光敏电阻上时，光敏材料中的电子会被激发，电子的运动会导致电阻值的变化。
光敏电阻的电阻值与光照强度成反比，当光照强度增加时，电阻值减小；当光照强度减小时，电阻值增大。
光敏二极管和光敏三极管的工作原理类似，它们通过光照射到半导体结构上，产生光生电流或者光生电压，从而实现对光信号的检测。
2. 光电传感器的工作原理光电传感器通常包含一个光敏元件和一个信号处理电路。
光敏元件接收光信号并产生电信号，信号处理电路对电信号进行放大、滤波等处理，最终输出一个与光信号相关的电信号。
光电传感器的工作原理可以分为两种类型：光电开关和光电传感器。
- 光电开关：光电开关通过检测光的有无来实现对物体的检测。
当物体遮挡光电开关的光束时，光敏元件接收到的光信号减弱或者消失，信号处理电路检测到光信号的变化，输出一个开关信号，表示物体被检测到。
光电开关常用于自动控制、物体计数、物体定位等应用场景。
- 光电传感器：光电传感器通过检测光的强度、波长等特性来实现对物体的检测。
智能光电知识点总结大全智能光电技术是指利用光电传感器和智能控制器相结合，实现对光线、颜色、距离等信息的采集和分析，并对其进行智能控制的一种技术。
智能光电技术在工业、医疗、农业、交通等领域有着广泛的应用。
一、光电传感器1. 光电传感器的类型（1）光电开关传感器：根据检测到的光线信号来控制开关的闭合与断开，常用于自动化生产线上的物体检测和计数；（2）光电对射传感器：由发射器和接收器组成，用于检测物体的存在、颜色、距离等参数；（3）光电编码器：用于测量旋转物体的速度和位置，常用于机械设备的运动控制。
2. 光电传感器的工作原理光电传感器通过发射、接收和转换光信号来实现对物体的检测。
当物体进入传感器的检测范围内时，光电传感器会发出光线并将接收到的光信号转换成电信号，通过电路进行处理后输出给控制器进行进一步的处理和应用。
3. 光电传感器的特点（1）高精度：能够实现对物体位置、距离等参数的高精度检测；（2）快速响应：能够在微秒或毫秒级别内对物体的变化做出快速响应；（3）高稳定性：具有较高的抗干扰能力和稳定性，适用于各种恶劣环境下的应用。
二、智能控制器1. 智能控制器的功能智能控制器是光电传感器的核心部分，其主要功能包括信号处理、数据分析、决策与控制。
智能控制器能够根据光电传感器采集到的数据进行智能化处理，实现对光电信号的识别、分析和控制。
2. 智能控制器的应用（1）工业自动化：应用于自动化生产线上的物体检测、定位和计数；（2）智能家居：用于智能灯光控制、智能窗帘控制等；（3）智能农业：用于植物生长环境的监测与控制；（4）智能交通：用于交通信号灯控制、智能停车系统等。
三、智能光电技术的应用1. 工业自动化（1）自动化生产线上的物体检测和计数；（2）机械设备的运动控制和位置检测。
2. 智能家居（1）智能灯光控制：根据环境光线进行自动调节；（2）智能窗帘控制：根据光线和温度进行自动开合。
3. 智能医疗（1）医疗器械的自动化操作和监测；（2）医疗环境的光线和温度检测与控制。

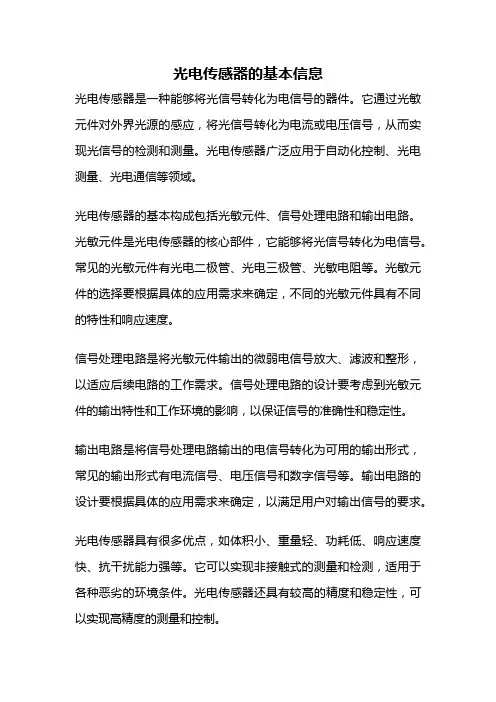

光电传感器的基本信息光电传感器是一种能够将光信号转化为电信号的器件。
它通过光敏元件对外界光源的感应，将光信号转化为电流或电压信号，从而实现光信号的检测和测量。
光电传感器广泛应用于自动化控制、光电测量、光电通信等领域。
光电传感器的基本构成包括光敏元件、信号处理电路和输出电路。
光敏元件是光电传感器的核心部件，它能够将光信号转化为电信号。
常见的光敏元件有光电二极管、光电三极管、光敏电阻等。
光敏元件的选择要根据具体的应用需求来确定，不同的光敏元件具有不同的特性和响应速度。
信号处理电路是将光敏元件输出的微弱电信号放大、滤波和整形，以适应后续电路的工作需求。
信号处理电路的设计要考虑到光敏元件的输出特性和工作环境的影响，以保证信号的准确性和稳定性。
输出电路是将信号处理电路输出的电信号转化为可用的输出形式，常见的输出形式有电流信号、电压信号和数字信号等。
输出电路的设计要根据具体的应用需求来确定，以满足用户对输出信号的要求。
光电传感器具有很多优点，如体积小、重量轻、功耗低、响应速度快、抗干扰能力强等。
它可以实现非接触式的测量和检测，适用于各种恶劣的环境条件。
光电传感器还具有较高的精度和稳定性，可以实现高精度的测量和控制。
光电传感器的应用非常广泛。
在工业自动化控制中，光电传感器常用于物体的检测、计数、定位和测距等。
在印刷、包装、机械加工等行业中，光电传感器可以实现产品的自动检测和定位，提高生产效率和质量。
在电力系统中，光电传感器可以实现电流和电压的测量和监控，保证电力系统的安全运行。
光电传感器还被广泛应用于光电测量和光电通信领域。
在科学研究中，光电传感器可以用于测量光源的强度、波长和相位等参数。
在光纤通信中，光电传感器可以实现光信号的接收和解调，实现高速、高带宽的光纤通信。
光电传感器是一种将光信号转化为电信号的器件，具有体积小、重量轻、功耗低、响应速度快、抗干扰能力强等优点。
它广泛应用于自动化控制、光电测量、光电通信等领域，为各行各业的发展提供了重要的支持和保障。
光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的装置，广泛应用于工业自动化、光电测量、光学通信、无线电通信等领域。
它通过感知光信号的强度、频率、波长等特征，将其转化为电信号，从而实现对光信号的检测和测量。
一、光电传感器的基本原理光电传感器的基本原理是利用光电效应，即光照射到光敏元件上时，会产生电信号。
光电传感器通常由光源、光敏元件和信号处理电路组成。
1. 光源：光源是光电传感器中的发光元件，常用的光源有激光二极管、发光二极管、红外线二极管等。
光源的选择要根据具体的应用需求来确定。
2. 光敏元件：光敏元件是光电传感器中的接收元件，它能够将光信号转化为电信号。
常用的光敏元件有光电二极管、光敏电阻、光电二极管阵列等。
光敏元件的选择要考虑到光源的波长、光强度等因素。
3. 信号处理电路：信号处理电路用于放大、滤波和解调光敏元件输出的电信号，以便进行后续的信号处理和分析。
信号处理电路的设计要根据具体的应用需求来确定。
二、光电传感器的工作原理可以分为直接检测和间接检测两种方式。
1. 直接检测：直接检测是指光电传感器直接接收被测物体反射或透过的光信号。
当被测物体反射或透过的光信号照射到光敏元件上时，光敏元件产生电信号，经过信号处理电路的放大和滤波，最终输出检测结果。
2. 间接检测：间接检测是指光电传感器通过测量光信号与被测物体之间的相互作用来检测被测物体的某些特性。
常见的间接检测方式有光散射、光吸收、光透射等。
三、光电传感器的应用光电传感器在工业自动化中有着广泛的应用。
以下是一些常见的应用领域：1. 物体检测：光电传感器可以用于检测物体的存在、位置和形状等信息。
例如，在生产线上，光电传感器可以用来检测产品的到位、缺陷等。
2. 计数和测量：光电传感器可以用于对物体进行计数和测量。
例如，在包装行业中，光电传感器可以用来计数产品数量，确保包装的准确性。
3. 位置和速度测量：光电传感器可以用于测量物体的位置和速度。
光电传感器的基础知识及术语重点什么是光电传感器？光电传感器是一种能将光信号转换为电信号的传感器。
它由光电转换器件和信号处理电路组成，是一种测量、检测、控制和自动化等领域不可或缺的部分。
光电传感器的分类根据不同的分类标准，光电传感器可以分为多种类型。
其中，按照测量原理不同，可分为反射式、穿过式、散射式和透射式光电传感器；按照应用场景不同，可分为红外光电传感器、紫外光电传感器、激光光电传感器等。
光电传感器的工作原理光电传感器的基本工作原理是将光信号转换为电信号。
具体来说，当光电转换器件受到外界光源的照射时，光电器件内部的电荷状态会发生变化，从而产生电信号。
信号处理电路进一步处理电信号，使其达到特定的幅度、频率和波形等要求，实现对光信号的检测、测量和控制等任务。
光电传感器的术语重点反射型光电传感器反射式光电传感器是指发射和接收元件集成于一个装置内，通过反射光信号来检测目标位置和状态。
穿过型光电传感器穿过式光电传感器是指发射和接收元件分别安装于两个装置内，利用物体遮挡光束来检测目标位置和状态。
散射型光电传感器散射式光电传感器是指发射和接收元件分别安装于一个装置内，利用反射的散射光信号或散乱物质发射的散射光信号来检测目标位置和状态。
透射型光电传感器透射式光电传感器是指发射和接收元件分别安装于两个装置内，通过光束贯穿物体来检测目标位置和状态。
红外光电传感器红外光电传感器是利用红外线来感知、测量和控制的传感器。
紫外光电传感器紫外光电传感器是利用紫外线来感知、测量和控制的传感器。
激光光电传感器激光光电传感器是利用激光来感知、测量和控制的传感器，具有高速、高精度和高稳定性等优点。
光电传感器的应用领域光电传感器广泛应用于自动化生产线、仓储物流、机器人等众多领域。
例如，可以用光电传感器来检测机器人的位置和姿态，实现机器人的定位和导航；还可以结合光电传感器来监测物品的进出、数量和位置，实现自动化仓储库存管理。
光电传感器作为光电技术的重要应用之一，具有多种不同的类型和工作原理，并且在各种各样的应用场景中发挥着越来越重要的作用。
光电传感器基础知识嘿，朋友们！今天咱来聊聊光电传感器这个神奇的玩意儿。
你说光电传感器像不像我们的眼睛呀？它能“看到”光，然后把光的信息转化成电信号。
就好像我们的眼睛看到了美丽的风景，然后告诉大脑一样。
光电传感器在我们生活中可太重要啦！你想想看，那些自动门，为啥你一走近它就自动开啦？那就是光电传感器在起作用呀！它就像一个聪明的小卫士，时刻守在那里，一察觉到有人靠近，就赶紧发出信号让门打开。
还有那些生产线上的机器，光电传感器能帮它们准确地检测到产品的位置和状态，让生产过程变得更加高效和精确。
这就好比一个经验丰富的老工人，眼睛贼尖，啥问题都能第一时间发现。
光电传感器的种类也很多呢！有检测光强度的，有检测颜色的，还有检测物体位置的。
就像我们人有不同的能力一样，有的擅长画画，有的擅长唱歌，各有所长。
比如说检测光强度的光电传感器，它能感知周围环境光线的强弱变化。
你想想，要是没有它，我们的手机屏幕亮度怎么能自动调节呢？那大白天的看不清屏幕，晚上又刺眼得不行，多麻烦呀！再说说检测颜色的光电传感器，那可真是厉害。
它能分辨出各种不同的颜色，这要是放在画画上，不就相当于有了一个超级厉害的调色盘嘛！光电传感器的应用简直无处不在，从日常生活到工业生产，从智能家居到高科技领域。
它就像一个默默奉献的小英雄，虽然我们可能平时不太注意到它，但它却一直在为我们的生活变得更美好而努力着。
你说要是没有光电传感器，我们的生活会变成啥样呢？那肯定会有很多不方便的地方呀！自动门不会自动开了，生产线上也容易出错了，好多智能设备也没法那么智能啦！所以呀，我们可真得好好感谢光电传感器呢！它虽然小小的，却有着大大的能量。
下次当你再看到那些神奇的自动设备或者智能产品的时候，别忘了想想里面的光电传感器哦，它可是功不可没呢！光电传感器，真的是科技发展的好帮手呀！。
光电传感器是一种小型电子设备，它可以检测出其接收到的光强的变化。
早期的用来检测物体有无的光电传感器是一种小的金属圆柱形设备，发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。
在金属圆筒内有一个小的白炽灯做为光源。
这些小而坚固的白炽灯传感器就是今天光电传感器的雏形。
LED（发光二极管）发光二极管最早出现在19世纪60年代，现在我们可以经常在电气和电子设备上看到这些二极管做为指示灯来用。
LED就是一种半导体元件，其电气性能与普通二极管相同，不同之处在于当给LED通电流时，它会发光。
由于LED是固态的，所以它能延长传感器的使用寿命。
因而使用LED的光电传感器能被做得更小，且比白炽灯传感器更可靠。
不象白炽灯那样，LED抗震动抗冲击，并且没有灯丝。
另外，LED所发出的光能只相当于同尺寸白炽灯所产生光能的一部分。
（激光二极管除外，它与普通LED的原理相同，但能产生几倍的光能，并能达到更远的检测距离）。
LED能发射人眼看不到的红外光，也能发射可见的绿光、黄光、红光、蓝光、蓝绿光或白光。
经调制的LED传感器1970年，人们发现LED还有一个比寿命长更好的优点，就是它能够以非常快的速度来开关，开关速度可达到KHz。
将接收器的放大器调制到发射器的调制频率，那么它就只能对以此频率振动的光信号进行放大。
我们可以将光波的调制比喻成无线电波的传送和接收。
将收音机调到某台，就可以忽略其他的无线电波信号。
经过调制的LED发射器就类似于无线电波发射器，其接收器就相当于收音机。
人们常常有一个误解：认为由于红外光LED发出的红外光是看不到的，那么红外光的能量肯定会很强。
经过调制的光电传感器的能量的大小与LED光波的波长无太大关系。
一个LED 发出的光能很少，经过调制才将其变得能量很高。
一个未经调制的传感器只有通过使用长焦距镜头的机械屏蔽手段，使接收器只能接收到发射器发出的光，才能使其能量变得很高。
光电传感器基础知识及术语
光电传感器是一种小型电子设备，它可以检测出其接收到的光强的变化。
早期的用来检测物体有无的光电传感器是一种小的金属圆柱形设备，发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。
在金属圆筒内有一个小的白炽
灯做为光源。
这些小而坚固的白炽灯传感器就是今天光电传感器的雏形。
LED（发光二极管）
发光二极管最早出现在19世纪60年代，现在我们可以经常在电气和电子设备上看到这些二极管做为指示灯来用。
LED就是一种半导体元件，其电气性能与普通二极管相同，不同之处在于当给LED通电流时，它会发光。
由于LED是固态的，所以它能延长传感器的使用寿命。
因而使用LED的光电传感器能被做得更小，且比白炽灯传感器更可靠。
不象白炽灯那样，LED抗震动抗冲击，并且没有灯丝。
另外，LED所发出的光能只相当于同尺寸白炽灯所产生光能的
一部分。
（激光二极管除外，它与普通LED的原理相同，但能产生几倍的光能，并能达到更远的检测距离）。
LED能发射人眼看不到的红外光，也能发射可见的绿光、黄光、红光、蓝光、蓝绿光或白光。
经调制的LED传感器
1970年，人们发现LED还有一个比寿命长更好的优点，就是它能够以非常快的速度来开关，开关速度可达到KHz。
将接收器的放大器调制到发射器的调制频率，那么它就只能对以此频率振动的光信号进行放大。
我们可以将光波的调制比喻成无线电波的传送和接收。
将收音机调到某台，就可以忽略其他
的无线电波信号。
经过调制的LED发射器就类似于无线电波发射器，其接收器就相当于收音机。
人们常常有一个误解：认为由于红外光LED发出的红外光是看不到的，那么红外光的能量肯定会很强。
经过调制的光电传感器的能量的大小与LED光波的波长无太大关系。
一个LED发出的光能很少，经过调制才将其变得能量很高。
一个未经调制的传感器只有通过使用长焦距
镜头的机械屏蔽手段，使接收器只能接收到发射器发出的光，才能使其能量变得很高。
相比之下，经过调制的接收器能忽略周围的光，只对自己的光或具有相同调制频率的光做出响应。
未经调制的传感器用来检测周围的光线或红外光的辐射，如刚出炉的红热瓶子，在这种应用场合如果使用其它的传感器，可能会有误动作。
如果一个金属发射出的光比周围的光强很多的话，那么它就可以被周围光源接收器可靠检测到。
周围光源接收器也可以用来检测室外光。
但是并不是说经调制的传感器就一定不受周围光的干扰，当使用在强光环境下时就会有问题。
例如，未经过调制的光电传感器，当把它直接指向阳光时，它能正常动作。
我们每个人都知道，用一块有放大作用的玻璃将阳光聚集在一张纸上时，很容易就会把纸点燃。
设想将玻璃替换成传感器的镜头，将纸替换成光电三极管，这样我们就很容易理解为什么将调制的接收器指向阳光时它就不能工作了，这是周围光源使其饱和了。
调制的LED改进了光电传感器的设计，增大了检测距离，扩展了光束的角度，人们逐渐接受了这种可靠易于对准的光束。
到1980年，非调制的光电传感器逐步就退出了历史舞台。
红外光LED是效率最高的光束，同时也是在光谱上与光电三极管最匹配的光束。
但是有些传感器需要用来区分颜色（如色标检测），这就需要用可见光源。
在早期，色标传感器使用白炽灯做光源，使用光电池接收器，直到后来发明了高效的可见光LED。
现在，多数的色标传感器都是使用经调制的各种颜色的可见光LED发射器。
经调制的传感器往往牺牲了响应速度以获取更长的检测距离，这是因为检测距离是一个非常重要的参数。
未经调制的传感器可以用来检测小的物体或动作非常快的物体，这些场合要求的响应速度都非常快。
但是，现在高速的调制传感器也可以提供非常快的响应速度，能满足大多数的检测应用。
超声波传感器
声波传感器所发射和接收的声波，其振动频率都超过了人耳所能听到的范围。
它是通过计算声波从发射，经被测物反射回到接收器所需要的时间，来判断物体的位置。
对于对射式超声波传感器，如果物体挡住了从发射器到接收器的声波，则传感器就会检测到物体。
与光电传感器不同，超声波传感器不受被测物透明度和反光率的影响，因此在许多使用超声波传感器的场合就不适合使用光电传感器来检测。
光纤
安装空间非常有限或使用环境非常恶劣的情况下，我们可以考虑使用光纤。
光纤与传感器配套使用，是无源元件，另外，光纤不受任何电磁信号的干扰，并且能使传感器的电子元件与其他电的干扰相隔离。
光纤有一根塑料光芯或玻璃光芯，光芯外面包一层金属外皮。
这层金属外皮的密度比光芯要低，因而折射率低。
光束照在这两种材料的边界处（入射角在一定范围内，），被全部反射回来。
根据光学原理，所有光束都可以由光纤来传输。
两条入射光束（入射角在接受角以内）沿光纤长度方向经多次反射后，从另一端射出。
另一条入射角超出接受角范围的入射光，损失在金属外皮内。
这个接受角比两倍的最大入射角略大，这是因为光纤在从空气射入密度较大的光纤材料中时会有轻微的折射。
光在光纤内部的传输不受光纤是否弯曲的影响（弯曲半径要大于最小弯曲半径）。
大多数光纤是可弯曲的，很容易安装在狭小的空间。
玻璃光纤
玻璃光纤由一束非常细（直径约50μm）的玻璃纤维丝组成。
典型的光缆由几百根单独的带金属外皮玻璃光纤组成，光缆外部有一层护套保护。
光缆的端部有各种尺寸和外形，并且浇注了坚固的透明树脂。
检测面经过光学打磨，非常平滑。
这道精心的打磨工艺能显著提高光纤束之间的光耦合效率。
玻璃光纤内的光纤束可以是紧凑布置的，也可随意布置。
紧凑布置的玻璃光纤通常用在医疗设备或管道镜上。
每一根光纤从一端到另一端都需要精心布置，这样才能在另一端得到非常清晰的图像。
由于这种光纤费用非常昂贵并且多数的光纤应用场合并不需要得到一个非常清晰的图像，所以多数的玻璃光纤其光纤束是随意布置的，这种光纤就非常便宜了，当然其所得到的图像也只是一些光。
玻璃光纤外部的保护层通常是柔性的不锈钢护套，也有的是PVC或其他柔性塑料材料。
有些特殊的光纤可用于特殊的空间或环境，其检测头做成不同的形状以适用于不同的检测要求。
玻璃光纤坚固并且性能可靠，可使用在高温和有化学成分的环境中，它可以传输可见光和红
外光。
常见的问题就是由于经常弯曲或弯曲半径过小而导致玻璃丝折断，对于这种应用场合，我们推荐使用塑料光纤。
塑料光纤
塑料光纤由单根的光纤束（典型光束直径为0.25到1.5mm）构成，通常有PVC外皮。
它能安装在狭小的空间并且能弯成很小的角度。
多数的塑料光纤其检测头都做成探针形或带螺纹的圆柱形，另一端未做加工以方便客户根据使用将其剪短。
邦纳公司的塑料光纤都配有一个光纤刀。
不像玻璃光纤，塑料光纤具有较高的柔性，带防护外皮的塑料光纤适于安装在往复运动的机械结构上。
塑料光纤吸收一定波长的光波，包括红外光，因而塑料光纤只能传输可见光。
与玻璃光纤相比，塑料光纤易受高温，化学物质和溶剂的影响。
对射式和直反式光纤玻璃光纤和塑料光纤既有“单根的”－对射式，也有“分叉的”－直反式。
单根光纤可以将光从发射器传输到检测区域，或从检测区域传输到接收器。
分叉式的光纤有两个明显的分支，可分别传输发射光和接收光，使传感器既可以通过一个分支将发射光传输到检测区域，同时又通过另一个分支将反射光传输回接收器。
直反式的玻璃光纤，其检测头处的光纤束是随意布置的。
直反式的塑料光纤，其光纤束是沿光纤长度方向一根挨一根布置。
光纤的特殊应用
由于光纤受使用环境影响小并且抗电磁干扰，因而能被用在一些特殊的场合，如：适用于真空环境下的真空传导光纤（VFT）和适用于爆炸环境下的光纤。
在这两个应用中，特制的光纤安装在特殊的环境中，经一个法兰引出来接到外面的传感器上，光纤和法兰的尺寸多种多样。
本安型传感器，如NAMUR型的传感器，可直接用在特殊或有爆炸性危险的环境中。
