同层排水系统介绍

同层排水系统介绍同层排水系统是指在建筑物内，将各个层次的排水设备管道联为一体，通过一个主排水管统一排出的排水系统。

同层排水系统是建筑物的重要组成部分，确保建筑物内的污水和雨水能够顺畅排出。

下面将介绍同层排水系统的基本原理、组成部分、设计要点以及维护保养等方面。

同层排水系统的基本原理是借助重力作用，使废水从高处自然流入地下管道，再通过斜坡的引导，最终流入下水道系统。

在同层排水系统中，主要包括污水管道系统和雨水管道系统。

污水管道系统用于排放厨房、浴室、洗涤间等产生的废水，而雨水管道系统则用于排放屋顶和外墙的降雨水。

同层排水系统的主要组成部分有：下水管、水封件、支座、镶嵌板、支撑架等。

下水管通常由PVC或铸铁材料制成，质量稳定可靠。

水封件是为了防止污水回流和漏气，一般采用S型、U型或P型等形状。

支座用于支撑下水管，保证其稳定性，镶嵌板则安装在下水管道上方，用于固定和保护管道。

支撑架则是为了支撑水管，使其保持水平。

在同层排水系统的设计中，需要考虑以下几个重要因素：管道的坡度、排水流速和管道直径。

管道的坡度通常要求为2%-3%，以保证污水能够自然流入下水道。

排水流速应保持在0.8-1.2米/秒，以确保污水流通畅。

管道直径的选择需要根据实际需求来确定，一般建议选择较大直径的管道，以减少阻力和堵塞的发生。

同层排水系统的维护保养也非常重要。

首先，要经常检查下水管道是否有渗漏或破裂的现象，及时修复。

其次，要保持排水系统清洁，避免杂物进入下水道，防止堵塞。

还要定期清洗水封件，保持其正常运作。

此外，要注意雨水管道的排水流畅性，及时清理堵塞。

总之，同层排水系统是建筑物中至关重要的一部分，通过合理设计和维护保养，能够保证建筑物内的废水和雨水能够顺畅排出。

在同层排水系统的设计中，需要考虑管道的坡度、排水流速和管道直径等因素，同时也要注意维护保养工作，确保系统的正常运行。

同层排水系统的质量和运行状况，直接关系到建筑物内的卫生状况和安全性。

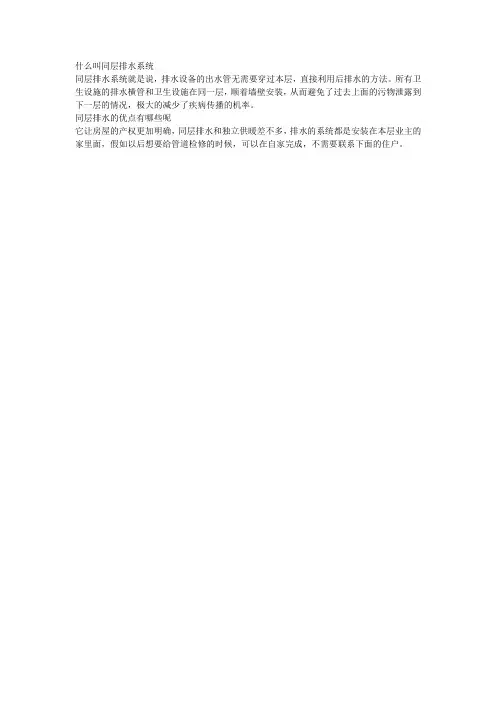

什么叫同层排水系统
同层排水系统就是说，排水设备的出水管无需要穿过本层，直接利用后排水的方法。

所有卫生设施的排水横管和卫生设施在同一层，顺着墙壁安装，从而避免了过去上面的污物泄露到下一层的情况，极大的减少了疾病传播的机率。

同层排水的优点有哪些呢
它让房屋的产权更加明确，同层排水和独立供暖差不多，排水的系统都是安装在本层业主的家里面，假如以后想要给管道检修的时候，可以在自家完成，不需要联系下面的住户。

同层排水系统介绍川路塑胶集团有限公司 2006年12月成都川路塑胶集团有限公司 日本株式会社エプコ（艾博科） 日本前泽化成工业株式会社 日本三井物産株式会社 合作推出专利产品 ZL 200410086072.9摘合作介绍 问题回顾 基本概念 各种类型特点 川路集水器特征 集水器应用情况要合作企业简介成都川路塑胶集团有限公司 成立于1986年，是专业生产新型化学建材的中外合资企业； 是国内同行业中成立早、规模大、品种齐、质量优、开发能 力强、并拥有“川路”著名品牌，品牌价值超过亿元，企业资 产超过三亿元的名牌企业。

日本前泽化成工业株式会社 塑料管件专业生产厂。

排水产品在日本市场占有率最高， 建立了专业的水利实验室进行排水管道水力特性研究。

三井物产株式会社 日本最具代表的综合商社，早期就同中国建立了贸易关系， 并设立了中国公司及法人代表。

与日本众多管道生产公司有 贸易合作关系。

株式会社エプコ（艾博科） 建筑设备设计、咨询公司。

在深圳设有CAD设计中心。

和 万科集团在设备的工厂化方面共同进行技术开发。

传统的排水管道工程改造装修时将会损坏楼下的吊顶 排水噪音传至楼下 漏水・堵塞时会影响至楼下污水向存水弯处倒流・堵塞 需要采取排水卫生管理措施 火灾时火势向楼上蔓延2排水管穿楼板的问题点•生活习惯不完全同步，楼上的排水噪音会干扰楼下。

•楼板被多处穿洞，楼下发生火灾时有可能会蔓延到楼上。

•维修、改造装修时要损坏楼下的天花板。

•由于污水流入存水弯而产生的卫生问题。

•漏水、堵塞时会影响到楼下住户，难免维修、责任纠纷 客观上需要新的解决办法——同层排水基本情况介绍同层排水概念 所谓同层排水系统就是同楼层的排水支管与主排水支管均 不穿越楼板，在同楼层内连接到主排水立管上。

特点产权明晰：完全独立、不受上层干扰； 个性化装修：卫生间的布局不受坑距的限制，同层排水系统， 室内设计师可对卫生间进行自由的布局， 解决噪音和防渗漏：由于管道不穿越楼板，地层不被破坏，从 根本上解决了来自上层用户的噪音干扰以及可能出现在管道表 面凝洁水滴和渗漏； 防止火灾蔓延：管道不穿越楼板，当楼下发生火灾时不会发生 蔓延。

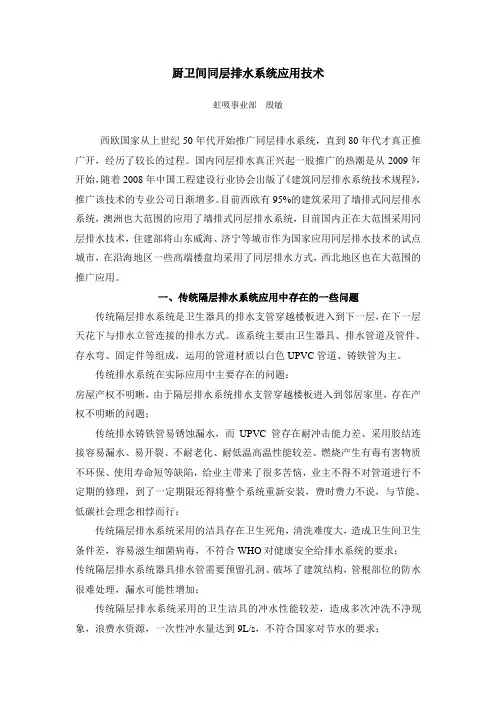

厨卫间同层排水系统应用技术虹吸事业部殷敏西欧国家从上世纪50年代开始推广同层排水系统，直到80年代才真正推广开，经历了较长的过程。

国内同层排水真正兴起一股推广的热潮是从2009年开始，随着2008年中国工程建设行业协会出版了《建筑同层排水系统技术规程》，推广该技术的专业公司日渐增多。

目前西欧有95%的建筑采用了墙排式同层排水系统，澳洲也大范围的应用了墙排式同层排水系统，目前国内正在大范围采用同层排水技术，住建部将山东威海、济宁等城市作为国家应用同层排水技术的试点城市，在沿海地区一些高端楼盘均采用了同层排水方式，西北地区也在大范围的推广应用。

一、传统隔层排水系统应用中存在的一些问题传统隔层排水系统是卫生器具的排水支管穿越楼板进入到下一层，在下一层天花下与排水立管连接的排水方式。

该系统主要由卫生器具、排水管道及管件、存水弯、固定件等组成，运用的管道材质以白色UPVC管道、铸铁管为主。

传统排水系统在实际应用中主要存在的问题：房屋产权不明晰，由于隔层排水系统排水支管穿越楼板进入到邻居家里，存在产权不明晰的问题；传统排水铸铁管易锈蚀漏水，而UPVC管存在耐冲击能力差、采用胶结连接容易漏水、易开裂、不耐老化、耐低温高温性能较差、燃烧产生有毒有害物质不环保、使用寿命短等缺陷，给业主带来了很多苦恼，业主不得不对管道进行不定期的修理，到了一定期限还得将整个系统重新安装，费时费力不说，与节能、低碳社会理念相悖而行；传统隔层排水系统采用的洁具存在卫生死角，清洗难度大，造成卫生间卫生条件差，容易滋生细菌病毒，不符合WHO对健康安全给排水系统的要求；传统隔层排水系统器具排水管需要预留孔洞、破坏了建筑结构，管根部位的防水很难处理，漏水可能性增加；传统隔层排水系统采用的卫生洁具的冲水性能较差，造成多次冲洗不净现象，浪费水资源，一次性冲水量达到9L/s，不符合国家对节水的要求；传统隔层排水系统采用的洁具占用了较大的建筑空间，且空间无法有效利用；传统隔层排水系统预留孔洞限制了卫生洁具的布置位置，无法实现室内个性化布置，无法满足业主个性化的需求；传统隔层排水系统室内吊顶占用了50CM的空间，室内净空较低，给人带来压抑感；传统隔层排水系统采用的UPVC管水流冲击较大，不具备吸音功能，上下层之间因生活习惯不同，会有很大噪音干扰，给业主生活带来不利影响；传统隔层排水系统自家的排水支管在楼下邻居家里，一旦出现要维修的情况，需要到楼下邻居家处理，维修不便的同时还可能引起邻里纠纷。

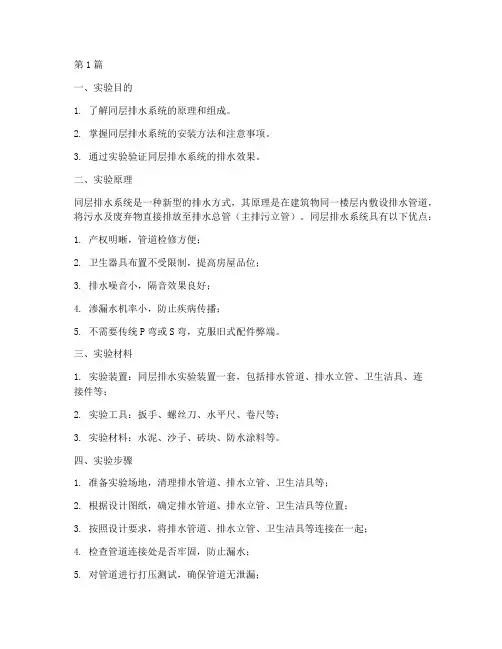

第1篇一、实验目的1. 了解同层排水系统的原理和组成。

2. 掌握同层排水系统的安装方法和注意事项。

3. 通过实验验证同层排水系统的排水效果。

二、实验原理同层排水系统是一种新型的排水方式，其原理是在建筑物同一楼层内敷设排水管道，将污水及废弃物直接排放至排水总管（主排污立管）。

同层排水系统具有以下优点：1. 产权明晰，管道检修方便；2. 卫生器具布置不受限制，提高房屋品位；3. 排水噪音小，隔音效果良好；4. 渗漏水机率小，防止疾病传播；5. 不需要传统P弯或S弯，克服旧式配件弊端。

三、实验材料1. 实验装置：同层排水实验装置一套，包括排水管道、排水立管、卫生洁具、连接件等；2. 实验工具：扳手、螺丝刀、水平尺、卷尺等；3. 实验材料：水泥、沙子、砖块、防水涂料等。

四、实验步骤1. 准备实验场地，清理排水管道、排水立管、卫生洁具等；2. 根据设计图纸，确定排水管道、排水立管、卫生洁具等位置；3. 按照设计要求，将排水管道、排水立管、卫生洁具等连接在一起；4. 检查管道连接处是否牢固，防止漏水；5. 对管道进行打压测试，确保管道无泄漏；6. 在管道周围铺设水泥、沙子等填充材料，保证管道固定；7. 对卫生洁具进行安装，确保洁具与管道连接牢固；8. 在管道周围涂抹防水涂料，防止渗漏水；9. 对实验场地进行清理，完成实验。

五、实验结果与分析1. 实验结果：经过安装和打压测试，同层排水系统运行正常，无泄漏现象；2. 分析：实验过程中，严格按照设计要求进行安装，确保管道连接牢固，无泄漏。

同时，在管道周围涂抹防水涂料，防止渗漏水。

实验结果表明，同层排水系统具有排水效果良好、安装方便、维修方便等优点。

六、实验结论1. 同层排水系统是一种新型的排水方式，具有排水效果良好、安装方便、维修方便等优点；2. 实验结果表明，同层排水系统在实际应用中具有良好的性能，可以满足建筑物的排水需求。

七、实验建议1. 在安装同层排水系统时，应严格按照设计要求进行操作，确保管道连接牢固，无泄漏；2. 在管道周围涂抹防水涂料，防止渗漏水；3. 定期对同层排水系统进行检查和维护，确保排水系统正常运行。

同层排水优缺点分析
XXXX小区的普通住宅户内采用的排水方式同层排水，立管及管件材质均为PE管，其中21层及以下的主楼为单立管加旋流器，21层以上的主楼为双立管排水。

经过交付后用户一年的使用，在使用过程中对同层排水的优缺点整理如下：
优点：1.卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户；2.同层排水的横管埋在填充层内，起到隔音作用；3.渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率；4.减少层高占用，可无需吊顶；
5.少卫生死角（使用挂墙系统），方便清洁更卫生。

缺点：1.用户在使用中因地漏水封较浅（不足5cm），蒸发快，易产生返味；2.马桶需选择壁挂式马桶，安装选择范围小，安装难度大，造价及安装费用较高；3.施工中因卫生间降板较少（11cm），卫生间排水管找坡相对较小，后期可能易产生堵塞；4.在用户2次装修中，一旦遇到不专业的装修队伍，同层排水管道若产生破坏，可能会将降板区变成污水坑，污水在结构板上及地暖垫层之间进行蔓延，结构渗漏点难以查找；5.后期一旦发生户内严重堵塞，需破开地面，并有可能破坏防水层，维修困难；6.户内污水管落差小，在卫生间布置过程中需考虑不同排水点的关系，减少互相窜水的可能性；7.施工所用的PE管材及管件价格较高。

同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。

现在国内的同层排水系统，根据是否降板可以分为降板/微降板/不降板同层排水系统。

同层排水系统的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。

但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，也能大大的消减噪音。

3、减小渗漏水几率，在同层排水中，卫生间楼板不被器具排水管穿越，无孔洞，减少了漏水可能性，不管是对住户本身还是下层用户，都大大提高了排水的安全性。

4、卫生间器具布局相对灵活，因为楼板上没有器具排水管道预留孔，用户可自由布置卫生间器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高卫生间的品味。

同层排水系统的缺点1、在降板的同层排水中，一旦出现堵塞、漏水等问题，检修起来比较困难。

由于各个器具的排水管均隐藏在沉箱内，被回填垫层后，要想检修就必须敲开地面才能进行检修，这样一来后期的维护成本就比较大。

虽然堵塞、漏水的几率不是很大，但也不能抱侥幸心理。

2、在降板的同层排水系统中，由于前期施工不规范，防水性能遭到破坏，地面水渗漏，或者由于排水管漏水，导致沉箱积水，长时间以来产生异味虽然现在，在沉箱内设置了二次排水，但由于沉箱比较封闭，水分难以蒸发，加之漏水的持续性，也很难解决这个问题。

（异味这个问题应该是大家比较感同身受的）3、现在市场上大部分采取的是降板同层排水系统，住房的每层卫生间都采取了降板的形式，这种跟正常的层高比起来，占用了房屋一定的高度空间要想在卫生间安个热水器，浴霸什么的还是比较困难，就算安上了也会使卫生间显得压抑。

降板层高微降板层高不降板层高卡4、由于降板同层排水系统，需要进行二次回填，再进行正常的找平、防水、装饰，在这过程中，不仅增加了工程成本，而且还受施工规范的影响，施工不规范，后期就越容易出现问题。

引言目前，卫生间排水绝大局部设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查口，横管假设发生堵塞，必须要到下层进行清通。

由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。

这些问题，在住宅建筑中尤为突出，因此?住宅设计标准?〔GB50096-1999〕第6.1.6条指出，“住宅的污水排水横管宜设于本层套内。

当必须敷设于下一层的套内空间时，其清扫口应设于本层，并应进行夏季管道外壁结露验算，采取相应的防止结露的措施。

〞该条文建议排水横管应尽量设于本层。

?建筑给水排水设计标准?〔GB50015-2003〕第4.3.8条规定，“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

〞在其条文说明中也建议采用同层排水。

2 同层排水系统的种类及简介同层排水顾名思义就是说排水问题在本层解决，当然排水立管还是贯穿各层的。

在市场上已有同层排水的产品出现，例如墙排水系统就是一种同层排水系统，它把排水横管做在墙中，各种卫生洁具均采用侧排水方式；整体浴室也是一种同层排水方式；还有一种在国家标准图集?住宅卫生间?(01SJ914)中已有详细说明，方法是将卫生间底板降低至少300毫米，将排水管敷设完毕后，用填充物〔例如煤渣，建筑垃圾，混凝土等〕覆盖，再铺设面层。

不过，最值得注意的是一种称之为“同层排水接入器〞的产品，该产品直接装在立管上，每层一个，楼板最小只须降低150毫米，横管上卫生洁具〔大便器除外〕排水无须接任何水封〔包括地漏〕，其它做法同国家标准图集?住宅卫生间?(01SJ914)一样。

以下就对这几种同层排水系统进行比拟：墙排水的一般采用高密度聚乙烯管作排水管，所有的排水管道全部暗敷在墙内，整个卫生间看不到明露的排水管。

但缺点非常明显，首先，墙壁变厚了，卫生间面积减小了；其次，地漏下排水还是个问题，有些专门制作的地漏较薄，可做在本层，但水封高度不够，易干涸溢出臭味。

建筑同层排水系统施工质量监控要点（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）建筑同层排水系统施工质量监控要点1、同层排水系统简介1、1同层排水系统概念在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与用水器具同层敷设并接入排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间。

1、2同层排水系统的优点1）降低排水噪音对下层住户的影响。

2）减少管路渗漏水对下层住户的危害。

3）减少排水支管路对下层住户空间的占用。

4）避免管路维修对下层住户的打扰。

且维修不受其制约。

1、3同层排水系统种类1）沿墙敷设方式：排水支管和器具排水管暗敷在本层结构楼板上方非承重墙（或装饰墙）内或明装在墙体外，与排水立管相连。

2）地面敷设方式：与水平线夹角小于45º的排水支管和器具排水管敷设在本层的结构楼板和最终装饰地面之间，与排水立管相连。

（1）降板敷设：将卫生间结构楼板降低至少300毫米，将排水横（支）管敷设完毕后，用填充物（例如煤渣，轻质建材等）覆盖，再铺设面层，然后安装卫生器具。

（2）抬高地面敷设：将排水横（支）管敷设在垫高或架空的地面空间内。

整体卫浴是其中的一种。

1、4同层排水系统专用设施1）排水汇集器：设置在结构楼板上用于汇集器具排水管，集中接至排水立管的专用排水附件。

该产品自带水封装置，因此可取消除大便器外的其他器具和排水支管的水封（包括地漏）。

两种产品：一种是安装在水平横（支）管上，另一种是安装在立管上，每层一个。

2）隐蔽式支架：用于固定壁挂式洗脸盆、壁挂式坐便器及冲洗水箱、壁挂式小便器、壁挂式妇洗器等用水器具的专用安装支架，隐藏安装在装饰墙内。

2、同层排水系统设计2、1一般规定2、1、1同层排水工程的器具排水管和排水支管应与用水器具同层敷设，不得穿越结构楼板进入下层空间，排水立管和通气立管可穿越结构楼板。

2、1、2同层排水工程中，水封设置应符合下列规定：1）构造内无存水弯的用水器具及地漏，与排水管道连接时，必须在用水器具及地漏的排水口下设存水弯；2）存水弯管径不应小于用水器具排水管管径，并尽量缩短用水器具与存水弯之间的管道长度；3）接入共用存水弯的排水管段上不得重复设置水封；4）水封深度不得小于50mm；地漏的水封宜采取防干涸措施。
