(工艺流程)炼钢连铸工艺流程介绍

炼钢连铸工艺流程介绍引言炼钢连铸是钢铁生产中的关键工艺之一，它通过高温熔炼钢料并在连续铸造过程中将其形成连续铸坯。

炼钢连铸工艺具有高效、节能、环保等优点，是现代钢铁工业的重要环节。

工艺流程概述炼钢连铸工艺流程可以分为炼钢、连铸两个主要环节。

炼钢环节炼钢环节包括原料准备、高炉冶炼、转炉冶炼等步骤。

原料准备炼钢的原料包括铁矿石、石灰石、焦炭等。

在原料准备环节，先对原料进行破碎、筛分等处理，以便于在后续步骤中充分混合。

高炉冶炼高炉冶炼是一种常用的炼钢方式，它通过将铁矿石、焦炭和石灰石等原料放入高炉中，并喷入空气使之燃烧，产生高温，从而使铁矿石还原成铁。

在高炉过程中，还会生成一些副产品，如炉渣。

转炉冶炼转炉冶炼是另一种常用的炼钢方式，它通过将熔融的铁水和生铁放入转炉中，通过喷吹氧气使其氧化，从而去除不需要的杂质。

转炉冶炼通常配合高炉冶炼使用，以提高炼钢效率。

连铸环节连铸环节将炼钢环节中获得的熔融钢水以连续流动的方式注入到铸造结晶器中，以形成连续铸坯。

结晶器结晶器是连铸的核心设备，它由冷却器壳体和冷却装置组成。

结晶器的作用是通过冷却装置将熔融钢料迅速冷却并形成铸坯。

冷却装置冷却装置包括水冷却、喷水冷却、喷雾冷却等方式，其目的是将熔融钢水迅速冷却，使其凝固成连续铸坯。

液态钢水的连续注入熔融钢水在结晶器内连续注入，经过冷却装置的处理后，逐渐凝固成为连续铸坯。

坯料切割和堆垛连续铸坯经过切割设备切割成合适长度的坯料，然后进行堆垛，以便于后续的加工和运输。

工艺优势及应用炼钢连铸工艺具有以下优势：1.高效：炼钢连铸工艺相比传统工艺更高效，能够实现连续生产，大大提高了生产效率。

2.节能：炼钢连铸工艺中的连铸环节省去了热轧等后续工序，节约了能源。

3.环保：炼钢连铸工艺减少了废气、废水等排放，有利于环境保护和可持续发展。

炼钢连铸工艺广泛应用于钢铁工业，特别是大型钢铁企业。

它不仅可以生产优质的钢材，还能够提供高效、可靠的生产线。

连铸生产工艺流程
《连铸生产工艺流程》
连铸是一种现代化的钢铁生产工艺，其工艺流程十分复杂，包括连铸机的操作、自动控制系统的运行以及连铸坯的后续加工等环节。

以下是关于连铸生产工艺流程的简要介绍：
1.原料准备：在连铸生产过程中，首先需要准备好原料，包括
炼钢炉中的液钢和连铸坯的结晶器等。

这些原料需要在生产开始前得到准备，并确保其质量符合要求。

2.倾炉和连铸：原料准备完成后，液钢会从炼钢炉中倾注到连
铸机的铸模中，经过一系列的操作，最终形成一根长长的连铸坯。

3.结晶器冷却：连铸坯在结晶器中经过一段时间的冷却，使其
表面开始凝固，形成外壳。

同时，连铸坯的内部还会继续凝固，使得整个坯料逐渐凝固成形。

4.切割和打包：当连铸坯完全凝固后，需要进行切割和打包。

这个环节涉及到切割设备和包装机器的操作，以确保最终的连铸坯符合相关的标准和规定。

5.后续加工：最后，连铸坯将会进行后续的加工，如轧制、拉
拔等，以得到符合客户要求的成品钢材。

总的来说，连铸生产工艺流程包括了原料准备、倾炉和连铸、
结晶器冷却、切割和打包以及后续加工等几个主要环节。

通过这些操作，连铸生产工艺可以实现高效、自动化的生产，为钢铁行业的发展做出了重要贡献。

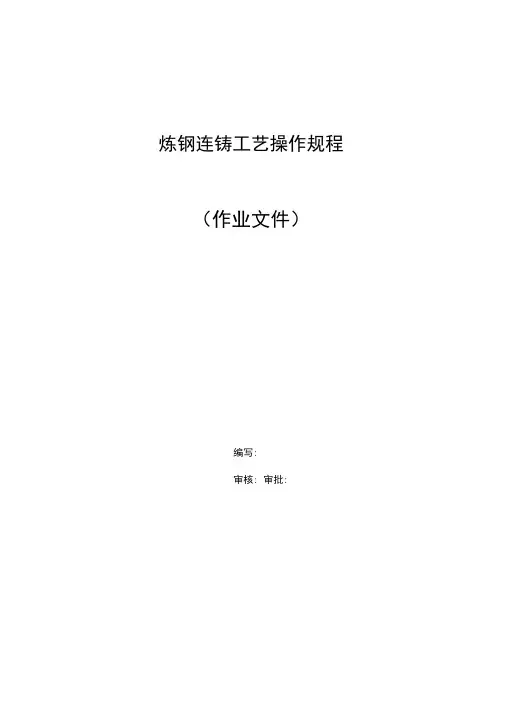

炼钢连铸工艺操作规程（作业文件）编写:审核: 审批:1 工艺流程接收钢水——钢包回转台——中间包——结晶器——导向段及二冷——拉矫机——液压切割机——运输辊道——升降挡板——移坯车——收集台架——热送或缓冷2 大包浇钢工艺技术规程2.1 供连铸钢水质量要求：化学成分、温度符合相应标准要求、工艺操作要求。

2.2 化学成分及杂质要求连铸钢水的化学成分应符合钢种标准要求。

2.3 钢水温度要求中间包内钢水温度控制在浇注钢种的液相线以上10-30 C范围内，第一炉比正常连浇炉次高10-20 C。

2.4 大包浇钢工艺规程2.4.1 浇注准备准备好浇注用工器具及原材料。

浇注前应仔细检查大包回转台，要求空载运行平稳、无噪音。

2.4.2 浇铸操作2.4.2.1 在中间包液面达到200mm 时，向中间包加入覆盖剂，在冲击区处，并根据情况随时补加，保证不裸露钢液。

2.4.2.2 分别在开浇后5 分钟、浇注中期、浇注末期，在离大包注流最远的一流水口上方，测三次温，测温枪插入钢液面下250-300mm 间，并做好记录。

2.4.2.3 在正常浇注过程中，应控制中间包液面高度在750mm± 100mm 之间，特殊情况不低于450mm。

2.5 换大包操作2.5.1 浇注完毕，及时关闭大包水口，避免向中间包灌渣。

2.5.2 特殊事故处理2.5.3.1 大包水口穿钢或关不住时，及时将大包旋转到事故包上方。

2.5.3.2 连浇时，当大包水口打开困难，中间包液面降到500mm 时，应通知拉钢工降低拉速。

2.6 热换中间包操作2.6.1 热换中间包第一炉，温度按浇注第一炉温度要求控制。

2.6.2 上炉浇注结束，原中间包车开走，新中间包车就位后，立即组织开浇，按第一炉浇注程序进行。

2.7 中间包浇钢工艺技术规程2.7.1 设备检查2.7.2 操作和检查：各按钮、指示灯正常，转换开关灵活可靠。

2.7.3 结晶器检查：铜管上划痕超过1.0mm 深、结晶器出现上下法兰漏水，应及时更换。

炼钢工艺步骤和流程炼钢是将生铁或钢水经过一系列工艺步骤，使其成分、温度、质量等指标达到一定要求的过程。

炼钢工艺步骤和流程对于钢铁生产至关重要，下面将介绍炼钢的一般工艺步骤和流程。

1. 原料准备。

炼钢的原料主要包括铁矿石、焦炭和石灰石。

在炼钢工艺开始之前，首先需要对原料进行准备。

铁矿石经过破碎、磨矿、浸出等工艺处理，得到高品位的铁矿石粉末；焦炭经过煤泥浸出、煤泥干燥、粉碎等工艺处理，得到高品位的焦炭粉末；石灰石经过破碎、磨矿、煅烧等工艺处理，得到高品位的石灰石粉末。

原料准备工作的好坏将直接影响炼钢的成品质量。

2. 炼铁。

炼钢的第一步是炼铁。

炼铁是将铁矿石还原成生铁的过程。

首先将原料铁矿石、焦炭和石灰石按一定比例混合，然后经过高温煅烧，使铁矿石中的氧化铁还原成金属铁。

炼铁的质量和效率对后续的炼钢过程有着直接的影响。

3. 转炉炼钢。

转炉炼钢是目前主要的炼钢方法之一。

在转炉炼钢过程中，首先将炼铁和废钢放入转炉中，然后加入适量的废钢、铁合金和石灰石。

通过高温燃烧，将废钢中的杂质燃尽，使废钢中的铁与炼铁混合，形成合金。

在燃烧的同时，石灰石中的氧化钙与炼铁中的磷、硫等杂质反应生成渣，将杂质排除。

经过一系列处理，最终得到合格的炼钢产品。

4. 电弧炼钢。

电弧炼钢是另一种常用的炼钢方法。

在电弧炼钢过程中，首先将炼铁和废钢放入电弧炉中，然后通过高压电弧加热炉内物料，使其熔化。

然后加入适量的废钢、铁合金和石灰石。

通过高温燃烧和电弧加热，将废钢中的杂质燃尽，使废钢中的铁与炼铁混合，形成合金。

在燃烧和电弧加热的同时，石灰石中的氧化钙与炼铁中的磷、硫等杂质反应生成渣，将杂质排除。

经过一系列处理，最终得到合格的炼钢产品。

5. 连铸。

连铸是炼钢的最后一道工艺环节。

在连铸过程中，将炼钢液体倒入连铸机中，经过连铸机的一系列处理，将炼钢液体冷却凝固成坯料。

然后通过切割、冷却等工艺处理，得到成品钢材。

总结。

炼钢工艺步骤和流程是一个复杂而又精密的过程，需要各个环节的配合和协调。

炼钢厂连铸工艺流程1.钢水准备：从炼钢炉中输出得到熔化的钢水，然后通过脱氧、温度调节和脱气等工艺处理，得到适合连铸工艺的钢水。

2.连铸结晶器：将处理后的钢水通过倾转、倾倒和挤压等技术，直接浇注到连铸机结晶器中。

结晶器内部有一组多孔结晶器衬套，通过冷却水的循环，将钢水快速冷却并结晶。

3.凝固：钢水在结晶器中快速冷却，开始凝固成为连续铸坯。

凝固过程中，还会通过控制结晶器内的冷却水温度和流量，来调节钢坯的凝固速度和结晶器壁的温度。

4.伸展：连续铸坯凝固后，通过拉伸机构将钢坯从结晶器中拉出，使其变长，同时也能控制钢坯的截面形状。

这个过程中，还会进行坯底冷却，以控制坯底凝固的厚度。

5.切割：钢坯经过拉伸后，通过切割机构将其切断成合适的长度，以供后续工序使用。

6.冷却：切割成合适长度的连续铸坯通过冷却水箱，进行冷却。

冷却的目的是使钢坯的内部和外部温度均匀降低，以便后续的轧制工艺。

7.钢坯调整：冷却后的连续铸坯，根据需要可能需要进行尺寸调整。

这个过程中通常使用钢坯矫直机、切割坯边机等设备，对钢坯进行校直和修边，使其符合轧制工艺要求。

8.轧制：经过调整后的钢坯将被送入炼钢厂的轧机进行轧制。

根据需要，钢坯可能还会经过多道次的轧制和调整。

9.检测：轧制后的产品将进入质检环节，通过各种非破坏性和破坏性检测手段，对产品进行检测，以确保其质量符合要求。

10.成品：经过检测合格后，轧制后的产品成品将根据需求进行打包、标记和存储，以便销售和运输。

综上所述，炼钢厂连铸工艺流程是将熔化的钢水通过连续铸造技术直接浇注到连铸机结晶器中，经过凝固、伸展、切割、冷却、调整、轧制、检测等一系列工艺处理，最终得到质检合格的连续铸坯。

这种工艺流程具有工艺连续、设备高效、产品质量稳定等优点，已被广泛应用于炼钢厂的生产中。

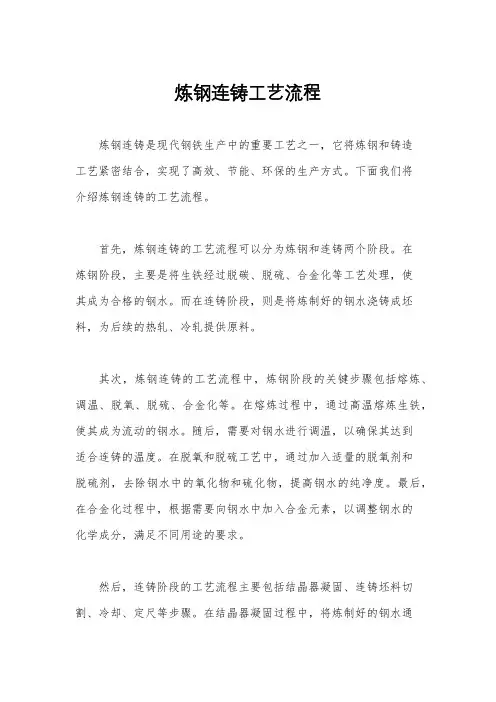

炼钢连铸工艺流程炼钢连铸是现代钢铁生产中的重要工艺之一，它将炼钢和铸造工艺紧密结合，实现了高效、节能、环保的生产方式。

下面我们将介绍炼钢连铸的工艺流程。

首先，炼钢连铸的工艺流程可以分为炼钢和连铸两个阶段。

在炼钢阶段，主要是将生铁经过脱碳、脱硫、合金化等工艺处理，使其成为合格的钢水。

而在连铸阶段，则是将炼制好的钢水浇铸成坯料，为后续的热轧、冷轧提供原料。

其次，炼钢连铸的工艺流程中，炼钢阶段的关键步骤包括熔炼、调温、脱氧、脱硫、合金化等。

在熔炼过程中，通过高温熔炼生铁，使其成为流动的钢水。

随后，需要对钢水进行调温，以确保其达到适合连铸的温度。

在脱氧和脱硫工艺中，通过加入适量的脱氧剂和脱硫剂，去除钢水中的氧化物和硫化物，提高钢水的纯净度。

最后，在合金化过程中，根据需要向钢水中加入合金元素，以调整钢水的化学成分，满足不同用途的要求。

然后，连铸阶段的工艺流程主要包括结晶器凝固、连铸坯料切割、冷却、定尺等步骤。

在结晶器凝固过程中，将炼制好的钢水通过连铸机浇注到结晶器中，经过凝固形成坯料。

随后，需要对坯料进行切割，根据客户需求定尺，然后进行冷却。

最终，得到成品坯料，可以直接进行热轧或冷轧加工。

最后，炼钢连铸工艺流程的优势在于能够实现高效生产、节能减排。

通过炼钢连铸工艺，可以减少中间环节，节约能源和原材料，降低生产成本。

同时，由于整个生产过程是封闭的，能够有效控制废气、废水的排放，实现环境友好型生产。

因此，炼钢连铸工艺在钢铁行业中得到了广泛应用。

总之，炼钢连铸工艺流程是钢铁生产中的重要环节，通过炼钢和连铸的有机结合，实现了高效、节能、环保的生产方式。

随着科技的不断进步，相信炼钢连铸工艺会在未来发展中发挥更加重要的作用。

连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。

带有液芯的铸坯，一边走一边凝固，直到完全凝固。

待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。

这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。

【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。

连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。

本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。

由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。

连铸的目的: 将钢水铸造成钢坯。

将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。

结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。

拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。

炼钢厂连铸工艺流程
《炼钢厂连铸工艺流程》
炼钢厂连铸工艺是现代炼钢工业中的重要环节，它是将炼钢炉中熔化的钢液通过连续铸造成坯料或板材的工艺过程。

下面将介绍炼钢厂连铸工艺的流程。

首先，炼钢厂连铸工艺流程开始于钢液的浇入。

炼钢炉中的钢液被加热至适宜温度后，通过喷嘴或水口将钢液浇入到连铸模具中。

模具是一个由水冷却的铜板制成的管道，其内部形状和尺寸将决定最终坯料或板材的形状和尺寸。

接着，钢液在模具中逐渐冷却凝固成坯料或板材。

冷却过程中，模具的水冷却系统将快速冷却钢液，使其凝固成坯料或板材。

在这个过程中，需要根据钢液的成分和温度来控制模具的冷却速度，以确保坯料或板材的质量。

最后，坯料或板材被切割至所需要的长度。

炼钢厂通常会根据客户的需求将坯料或板材切割至所需要的长度，以便进一步的加工或生产。

总的来说，炼钢厂连铸工艺流程是一个高效、精密的工艺过程，它使得炼钢厂能够生产高质量的钢材坯料和板材，为各种工业领域提供了重要的原材料支持。

连铸的生产工艺流程：将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。

结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。

拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。

实际生产中需采取在钢包内调整钢水温度的措施：1）钢包吹氩调温2）加废钢调温3）在钢包中加热钢水技术4）钢水包的保温中间包钢水温度的控制一、浇铸温度的确定浇铸温度是指中间包内的钢水温度，通常一炉钢水需在中间包内测温3次，即开浇后5min、浇铸中期和浇铸结束前5min,而这3次温度的平均值被视为平均浇铸温度。

浇铸温度的确定可由下式表示（也称目标浇铸温度）：T=TL+△T 。

二、液相线温度：即开始凝固的温度，就是确定浇铸温度的基础。

推荐一个计算公式：T=1536-{78[%C]+7.6[%Si]+4.9[%Mn]+34[%P]+30[%S]+5.0[%Cu]+3.1[% Ni]+1.3[%Cr]+3.6[%Al]+2.0[%Mo]+2.0[%V]+18[%Ti]}三、钢水过热度的确定钢水过热度主要是根据铸坯的质量要求和浇铸性能来确定。

钢种类别过热度非合金结构钢10-20℃铝镇静深冲钢15-25℃高碳、低合金钢5-15℃四、出钢温度的确定钢水从出钢到进入中间包经历5个温降过程：△T总=△T1+△T2+△T3+△T4+△T5△T1出钢过程的温降；△T2出完钢钢水在运输和静置期间的温降(1.0～1.5℃/min)；△T3钢包精炼过程的温降（6～10℃/min）；△T4精炼后钢水在静置和运往连铸平台的温降(5～1.2℃/min）；△T5钢水从钢包注入中间包的温降。

炼钢厂连铸工艺操作流程1总则1.1本规程规定了连铸生产准备、拉坯生产工艺、安全生产管理等工作。

1.2本规程适用于连铸各规格、钢种的连铸生产。

2中间包准备2.1中间包修砌2.1.1绝热层（保温层）砌筑2.1.1.1在砌筑前应对中间包钢壳进行检查（探伤检查，耳轴、焊口），有无变形，确保钢壳的完好性，符合砌筑及使用要求。

2.1.1.2将中间包钢壳在换衬台上定位。

2.1.1.3清理钢壳内垃圾，钢壳内外残钢渣清理洁净。

2.1.1.4在钢壳内涂抹高温泥，要求厚薄均匀。

2∙1.1.5平铺一层耐火纤维毡，拚接缝要用胶泥粘好。

2.1.2浇注料的准备2.1.2.1投入搅拌机的搅拌量不应超过搅拌机定量的50%O2.122干料参与搅拌机内，应干混1〜2分钟，按重量比参与8〜10%的水，继续搅拌2〜3分钟，混匀成水泥浆状即可出料。

2.123.3搅拌好的料应尽快使用，以在15分钟内用完为宜。

2.1.3中间包永久层浇注2.1.3.1在浇注永久层前，将残留在包底的杂物清理洁净。

2.1.3.2在浇注前根据中间包换衬台上的水口对中装置放准水口座砖，并根据设计要求放好上、下冲击板。

2.1.3.3先浇注包底，浇注时，用插入式振动棒捣，振动以泥料充分泛浆无大的气泡冒出为宜，然后用泥刀将表面抹平。

2.1.3.4从浇注料中取出振动棒时，不宜过快，防止造成空洞。

2.1.3.5浇注完中间包底，待自然枯燥2小时后方可支胎具，胎具与绝热层间距为150mm。

安放前胎具四周先涂上防粘油，胎具安放要求中心定位，保证浇注后包墙厚度均匀。

2.1.3.6一次性浇注包墙，并用插入式振动棒捣，同时要求表面泛浆。

2.1.3.7浇注时应用边加料边振动的连续施工法，一次加料不宜超过300mm高。

2.1.3.8包壁浇注完毕，自然枯燥24小时后，方可拆胎具，拆除胎具后需再自然枯燥48小时。

2.1.3.9永久层浇注后，在施工工作层前要依据浇注工艺在烘干站进行烘烤枯燥和烧结。

2.1.4工作层涂抹碱性喷涂料（Mgo）O1.1.1.1中间包内倒入干式料，用木板或其他工具刮平，厚度大于30mm,小于冲击板厚度20mm；在中间包烘烤器外表均匀涂一层石墨，将其放入中间包内，调整其位置，使其与冲击板下口吻合，并且与中间包四周的间距保持一致，大约30mm。

连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。

带有液芯的铸坯，一边走一边凝固，直到完全凝固。

待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。

这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。

【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。

连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。

本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。

由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。

连铸的目的: 将钢水铸造成钢坯。

将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。

结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。

拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。

炼钢连铸工艺流程炼钢连铸工艺流程是指通过一系列的工艺步骤，将炼钢炉中熔炼好的钢水，连续铸造成连续铸坯。

这一过程从原料准备到铸坯取出都需要经历多个环节，下面就详细介绍一下炼钢连铸的工艺流程。

首先是原料准备工作。

原料主要包括生铁、废钢、铁合金等，在准备阶段需要按照一定的比例进行混合，以得到所需的合金成分。

此外，还需要对原料进行预处理，如去除杂质、碳化等，以保证铸坯质量。

然后是炼钢的过程。

炼钢主要有转炉法、电炉法和氧气顶吹法等几种常见方法。

其中，转炉法是最常用的一种方法。

在转炉中，将预处理好的原料倒入炼钢炉，同时注入炉底的火焰加热。

通过高温燃烧，促使中间的铁水加速氧化，达到净化的效果，最终得到所需的成分和质量的钢水。

接下来是连铸工艺。

连铸主要是将炼钢炉中的钢水连续铸造成连续铸坯，主要分为铸坯准备、连铸控制和坯冷却三个步骤。

首先是铸坯准备。

钢水从炼钢炉流向连铸机，通过一系列的处理设备，实现钢水净化和均匀分布。

包括真空处理、脱氧、除杂、调温等工艺步骤。

其中，真空处理是为了去除钢水中的杂质和气体，保证铸坯质量。

脱氧是为了控制钢水中氧含量，防止炉渣和氧化物污染坯料。

除杂和调温是为了进一步提高钢水质量和坯料温度。

然后是连铸控制。

在连铸机中，通过多个连铸模具，将钢水连续铸造成坯料。

在这一过程中，需要对连铸机进行严格的控制，包括浇注速度、结晶器冷却、引钢速度等。

通过控制这些参数，可以控制铸坯的形态、尺寸和质量。

最后是坯冷却。

在连铸机铸造出坯料后，需要经过一段时间的冷却才能取出。

坯料通过运输系统进入冷却台，并通过喷淋冷却，使其快速降温。

冷却完成后，使用自动机械将坯料取出并送往后续的加工环节。

总之，炼钢连铸工艺流程是从原料准备到铸坯取出的全过程，通过各个环节的准备和控制，可以实现优质的连铸坯料的生产。

这一工艺流程在现代钢铁生产中得到广泛应用，为提高钢材质量、降低生产成本提供了有效的解决方案。

连铸机工艺流程是指将高温钢水连续不断地凝固成具有一定形状和尺寸的铸坯的过程。

以下是连铸机的主要工艺流程步骤：
1. 钢包准备：
- 钢水在炼钢炉中冶炼完成后，由钢包车运送到连铸机前。

2. 中间包过渡：
- 钢水从钢包倒入较小体积的中间包（也称为分配罐），中间包具有多个流道，可以均匀地分配钢水至结晶器。

3. 结晶器冷却：
- 钢水通过中间包流道进入结晶器，结晶器内壁为水冷铜板，其作用是迅速冷却钢水表面使其形成一层固体外壳（壳状凝固）。

4. 二次冷却：
- 随着铸坯沿着拉矫机继续移动，经过二次冷却区，在此区域，通过喷嘴向铸坯的两侧喷射冷却水或气雾进一步冷却内部，使铸坯逐步完成全部凝固过程。

5. 拉坯矫直：
- 铸坯离开结晶器后，经由拉矫机进行连续拉拔和矫直操作，以保证铸坯形状正确、尺寸准确且内部结构均匀。

6. 切割：
- 当铸坯达到预定长度时，使用切割设备将其切断，形成独立的铸坯段。

7. 辊道输送：
- 切割后的铸坯通过一系列辊道输送系统送至后续处理环节，如热送热装到轧钢厂，或者冷却后入库。

8. 推钢机作业：
- 在某些情况下，推钢机用于将铸坯从一个工位推向另一个工位，确保整个生产流程的连续性。

连铸过程中还需实时监测和控制钢水温度、液面高度、冷却强度等参数，以及进行必要的维护和清洁工作，以确保产品质量稳定和设备高效运行。

连铸三大件工艺流程
1、坯料的制备：
配料：将原材料按照预定质量百分比进行准确配料。

混料、造粒：将配好的物料混合，添加结合剂，并利用造粒机造粒，烘干粒料使之满足成型条件。

干燥：采用耐火材料常规干燥设备或流化床干燥设备，干燥温度不超过80℃。

2、成型：
将第一步所得粒料加入中间为钢制模芯的组合橡胶模具中。

加料时需要注意从不同部位分别加入，封闭后等静压机压制成型。

同时选择合适的压力和升压、保压及泄压曲线。

3、干燥、热处理：
干燥排除体中的挥发分。

在隔绝空气的条件下进行焙烧，使树脂分解炭化，形成碳结合，使得材料具有较高的结合强度。

热处理设备多为梭式窑，热处理温度常在1000 ~ 1250℃。

4、X-探伤：
连铸“三大件”在使用时要求产品杜绝任何内部损伤，产品检测需采用无损探伤，所用仪器为X射线探伤仪。

5、加工和表面涂层：
等静压成型品的外形尺寸，特别是配合尺寸尚达不到要求精度，产品局部或全部外形尺寸需进行加工。

进行表面防氧化涂层处理。

炼钢厂2＃连铸机工序简介
利用天车将钢包吊起放置在连铸钢包回转台准备浇铸作业.
连铸封好引锭，设备及辅助设施满足浇注条件，将中间包车开到浇注位，连铸浇铸首先打开钢包滑动水口，钢流正常后套上浸入式水口，待中间罐面升至开浇位时，大包测温,开启中间包塞棒,钢流流入结晶器,待正常时套上浸入式水口，液面超过浸入式水口下端后即开始加入保护渣,结晶器开始振动，拉矫机开始拉坯操作,启动结晶器电磁搅拌。

铸坯拉出结晶器后在足辊区就开始冷却，直到铸坯导向段的前
段。

铸坯喷水冷却可防止发生漏钢事故，保证在切割前达到全凝状态,铸坯头部到达末端电磁搅拌位置时启动末端电磁搅拌。

全凝的高温铸坯由引锭杆牵引穿过拉矫机时被连续矫直，引锭装置抬起将铸坯坯头与引锭头脱脱离，引锭杆由存放装置快速提升后存放在辊道上方.被矫直的高温铸坯由中间辊道支承引导送入火焰切割区，首先切下坯头，然后按定尺切割铸坯。

定尺铸坯由输出辊道输入升降辊道后,碰到固定挡板挡发出信号,将铸坯停在升降辊道上。

天车将铸坯吊下辊道堆垛缓冷或入坑缓冷，精整工段对铸坯进行检查精整，精整后的铸坯由天车吊往轧钢部。

铸坯热送时,天车直接将高温铸坯由升降辊道吊运至轧钢部.。

炼钢厂连铸工艺流程炼钢厂连铸工艺流程是指将熔化的钢水连续浇铸成铸坯的一种工艺流程。

下面将详细描述该工艺流程。

炼钢厂连铸工艺流程主要分为六个步骤：准备工作，浇注钢水，连铸结晶器冷却，切割铸坯，运送铸坯和铸坯冷却。

第一步是准备工作。

在这一步骤中，工作人员需要清理连铸结晶器和连铸机的设备，检查设备是否正常运行，并准备好所需的工具和材料，包括保护剂、冷却水、剖射剂、切割机等。

第二步是浇注钢水。

在这一步骤中，将预先加热的钢水从钢包中倒入到连铸结晶器中。

在此过程中，需要控制浇注速度和角度，确保钢水均匀地流入结晶器中。

第三步是连铸结晶器冷却。

一旦钢水进入到结晶器中，结晶器的冷却系统开始工作。

冷却水通过结晶器内的水管流动，将钢水冷却成固态，并形成一根连续的铸坯。

第四步是切割铸坯。

当铸坯长度达到一定要求时，需要使用切割机将连铸坯切割成指定长度的铸坯。

切割机通过旋转切割刀，将连铸坯切割成相同的长度，以便后续处理。

第五步是运送铸坯。

切割后的铸坯将通过机械设备或人工搬运到下一个工序的设备上。

在运送过程中，需要注意避免铸坯受到外力或震动，并确保铸坯的表面光滑。

第六步是铸坯冷却。

切割后的铸坯将放置在冷却区域，通过自然冷却将温度降低到适合后续处理的温度。

冷却时间的长短和冷却方式根据不同的钢种和工艺要求而有所不同。

以上就是炼钢厂连铸工艺流程的详细描述。

通过这个工艺流程，炼钢厂能够将熔化的钢水高效地连续浇铸成铸坯，为后续的热轧、冷轧等工序提供优质的原材料。

同时，对于保证钢水质量和铸坯质量，以及提高生产效率和产品质量都起到了重要的作用。

炼钢工艺流程简介1.炼矿：首先将铁矿石经过破碎、研磨等工艺处理成为适合冶炼的矿石颗粒。

2.熔炼：矿石通过高温炼炉进行熔炼，使其中的铁元素析出并与其他杂质分离。

3.逐级减炼：熔炼后的炉渣中还会包含一定量的钢水，需要通过逐级减炼的方法，将其中的碳含量和其他合金成分调整至合适的比例。

4.连铸：将减炼后的钢水运送至连铸机中，通过连续浇铸成型，以便后续加工。

5.精炼：连铸后的铸坯需要进行精炼处理，去除其中的气体、夹杂物等，提高钢的纯度和质量。

6.成型及后续处理：经过精炼处理的钢坯可以进行不同的成型加工，如轧制、锻造等，最终制成各种规格的钢材。

炼钢工艺流程的每个环节都需要严格控制各项参数和质量指标，以确保最终生产出符合要求的优质钢材，满足不同行业的需求。

炼钢是工业制造中的重要环节，其工艺流程包括炼矿、熔炼、逐级减炼、连铸、精炼以及成型和后续处理等环节。

下面将就炼钢工艺流程的每个环节进行详细介绍。

首先是炼矿环节：铁矿石是炼钢的原料，经过破碎和研磨后形成适合冶炼的矿石颗粒，矿石通过熔炼即可分离出铁元素与其他杂质。

然后是熔炼过程：在高温的熔炼炉中矿石进行熔炼，使其中的铁元素析出并与其他杂质分离。

熔炼的目的是将铁从矿石中提取出来，形成液态的铁水，副产品炉渣也同时生成。

接着是逐级减炼：熔炼后的炉渣中还会包含一定量的钢水，需要通过逐级减炼的方法，将其中的碳含量和其他合金成分调整至合适的比例。

这个阶段需要对钢水进行深入的处理和控制，确保钢水的质量达到要求。

然后是连铸：将减炼后的钢水运送至连铸机中，通过连续浇铸成型，以便后续加工。

连铸是将液态的金属置于冷却铸模内，在连续的过程中冷却凝固成型。

在整个连铸的过程中会涉及到铁水的流动、冷却、凝固、结晶等多个复杂的物理和化学变化过程。

紧接着是精炼环节：连铸后的铸坯需要进行精炼处理，去除其中的气体、夹杂物等，提高钢的纯度和质量。

精炼是对钢水质量进行进一步改进的环节，通过脱氧、脱硫、脱氮等方法，去除钢水中的杂质和气体，使钢水中的各项指标达到要求。
