实验一 带传动性能分析实验一、实验目的1、了解带传动试验台的结构和工作原理。
2、掌握转矩、转速、转速差的测量方法,熟悉其操作步骤。
3、观察带传动的弹性滑动及打滑现象。
4、了解改变预紧力对带传动能力的影响。
二、实验内容与要求1、测试带传动转速n 1、n 2和扭矩T 1、T 2。
2、计算输入功率P 1、输出功率P 2、滑动率ε、效率η。
3、绘制滑动率曲线ε—P 2和效率曲线η—P 2。
三、带传动实验台的结构及工作原理传动实验台是由机械部分、负载和测量系统三部分组成。
如图1-1所示。
1直流电机 2主动带轮 3、7力传感器 4轨道 5砝码 6灯泡8从动轮 9 直流发电机 10皮带 图1-1 带传动实验台结构图1、机械部分带传动实验台是一个装有平带的传动装置。
主电机1是直流电动机,装在滑座上,可沿滑座滑动,电机轴上装有主动轮2,通过平带10带动从动轮8,从动轮装在直流发电机9的轴上,在直流发电机的输出电路上,并接了八个灯泡,每个40瓦,作为发电机的负载。
砝码通过尼龙绳、定滑轮拉紧滑座,从而使带张紧,并保证一定的预拉力。
随着负载增大,带的受力增大,两边拉力差也增大,带的弹性滑动逐步增加。
当带的有效拉力达到最大有效圆周力时,带开始打滑,当负载继续增加时则完全打滑。
2、测量系统测量系统由转速测定装置和扭矩测量装置两部分组成。
(1)转速测定装置用硅整流装置供给电动机电枢以不同的端电压实现无级调速,转动操纵面板上“调速”旋钮,即可实现无级调速,电动机无级调速范围为0~1500r/min ;两电机转速由光电测速装置测出,将转速传感器(红外光电传感器)分别安装在带轮背后的“U ”形糟中,由此可获得转速信号,经电路处理即可得到主、从动轮上的转速n 1、n 2。
(2)扭矩测量装置电动机输出转矩1T (主动轮转矩)、和发电机输入转矩2T (从动轮转矩)采用平衡电机外壳(定子)的方法来测定。
电动机和发电机的外壳支承在支座的滚动轴承中,并可绕转子的轴线摆动。
带传动设计实验报告1. 引言带传动是一种用于传递动力的重要机械元件,在工业生产中应用广泛。
本实验旨在通过设计和制作带传动装置来加深对带传动原理的理解,并通过实验来验证设计的可行性。
本报告将详细介绍实验的设计方案、实验过程和结果分析。
2. 设计方案2.1 实验目标本实验的目标是通过设计和制作一个带传动装置,实现两个主工作轴的动力传递。
2.2 实验材料和仪器本实验所需材料和仪器包括带轮、皮带、传动装置、电动机和测量工具等。
2.3 实验步骤1. 根据实验要求和实验目标,确定传动比和传动方式。
2. 选择合适的带轮和皮带,确定传动轴的位置和布局。
3. 安装传动装置和电动机,并调整传动装置的位置和紧度。
4. 运行电动机,测试带传动的性能,如传递效率和传动功率。
3. 实验过程3.1 设计传动比和传动方式根据实验要求,本实验选择使用直线传动方式,并确定传动比为2:1,即带轮1转2圈时,带轮2转1圈。
3.2 选择带轮和皮带根据传动比和轴的转速要求,选择合适的带轮和皮带。
经过计算和比较,我们选择了带轮1的直径为20cm,带轮2的直径为10cm,并选择了适当的皮带。
3.3 安装传动装置和电动机在实验装置上安装和调整传动装置和电动机,确保传动装置和皮带的正常运转。
根据带传动的紧度要求,调节皮带的紧度。
3.4 测试传动性能运行电动机,测试带传动的性能。
使用测量工具测量传动轴的转速,并计算传递效率和传动功率。
4. 结果分析4.1 实验结果通过实验测量,带轮1的转速为1200rpm,带轮2的转速为600rpm。
根据传动比的设计,带轮2应该为带轮1转速的一半。
实验结果与设计值吻合,验证了传动装置的设计可行性。
4.2 计算结果根据实验结果和测量值,计算得到传递效率为80%。
通过测量电动机的功率和传动装置的转速,计算得到传动功率为6kW。
5. 结论通过本实验,我们成功设计和制作了一个带传动装置,并通过实验验证了设计的可行性。
实验结果表明,带传动装置具有较高的传递效率和传动功率,适用于许多实际应用场景。

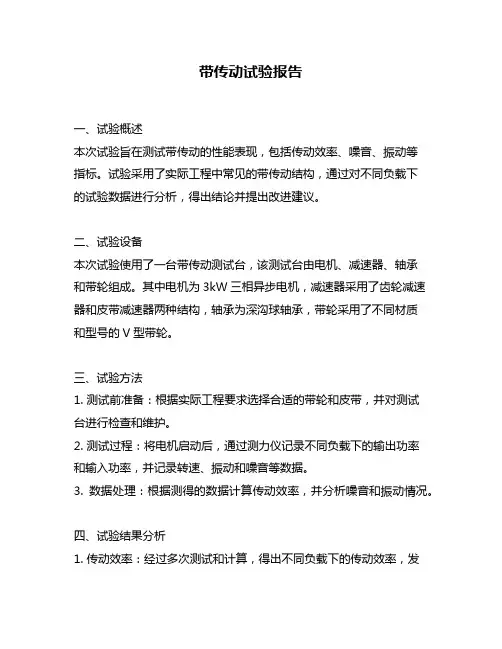

带传动试验报告一、试验概述本次试验旨在测试带传动的性能表现,包括传动效率、噪音、振动等指标。
试验采用了实际工程中常见的带传动结构,通过对不同负载下的试验数据进行分析,得出结论并提出改进建议。
二、试验设备本次试验使用了一台带传动测试台,该测试台由电机、减速器、轴承和带轮组成。
其中电机为3kW三相异步电机,减速器采用了齿轮减速器和皮带减速器两种结构,轴承为深沟球轴承,带轮采用了不同材质和型号的V型带轮。
三、试验方法1. 测试前准备:根据实际工程要求选择合适的带轮和皮带,并对测试台进行检查和维护。
2. 测试过程:将电机启动后,通过测力仪记录不同负载下的输出功率和输入功率,并记录转速、振动和噪音等数据。
3. 数据处理:根据测得的数据计算传动效率,并分析噪音和振动情况。
四、试验结果分析1. 传动效率:经过多次测试和计算,得出不同负载下的传动效率,发现在高负载情况下,皮带减速器的传动效率比齿轮减速器更高。
2. 噪音:根据测试数据分析,发现皮带减速器在高转速下噪音较大,而齿轮减速器则相对较小。
3. 振动:测试结果显示,在不同负载下,皮带减速器的振动量较大,而齿轮减速器则相对较小。
五、结论和建议1. 传动效率方面:在高负载情况下选择皮带减速器可以获得更高的传动效率。
2. 噪音方面:应该注意选择合适的减速器结构和材料,并进行有效降噪措施。
3. 振动方面:应该采用更加稳定的结构设计,并进行有效的振动控制。
六、总结本次试验通过实际测量和数据分析得出了关于带传动性能表现的重要结论,并提出了改进建议。
这些成果对于工程实践具有重要意义。

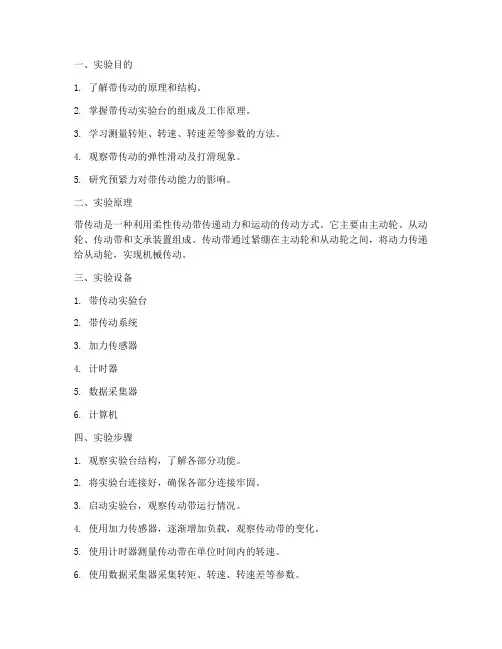

一、实验目的1. 了解带传动的原理和结构。
2. 掌握带传动实验台的组成及工作原理。
3. 学习测量转矩、转速、转速差等参数的方法。
4. 观察带传动的弹性滑动及打滑现象。
5. 研究预紧力对带传动能力的影响。
二、实验原理带传动是一种利用柔性传动带传递动力和运动的传动方式。
它主要由主动轮、从动轮、传动带和支承装置组成。
传动带通过紧绷在主动轮和从动轮之间,将动力传递给从动轮,实现机械传动。
三、实验设备1. 带传动实验台2. 带传动系统3. 加力传感器4. 计时器5. 数据采集器6. 计算机四、实验步骤1. 观察实验台结构,了解各部分功能。
2. 将实验台连接好,确保各部分连接牢固。
3. 启动实验台,观察传动带运行情况。
4. 使用加力传感器,逐渐增加负载,观察传动带的变化。
5. 使用计时器测量传动带在单位时间内的转速。
6. 使用数据采集器采集转矩、转速、转速差等参数。
7. 记录实验数据,进行数据处理和分析。
五、实验结果与分析1. 实验结果表明,随着负载的增加,传动带的转速逐渐降低,转矩逐渐增大。
2. 实验观察到,当负载增加到一定程度时,传动带开始出现弹性滑动现象。
3. 当负载继续增加,传动带发生打滑现象,传动效率下降。
4. 实验发现,预紧力对带传动能力有显著影响。
适当增加预紧力可以提高传动带的传动效率,降低打滑现象。
六、实验结论1. 带传动是一种有效的动力传递方式,具有结构简单、成本低廉、维护方便等优点。
2. 带传动实验台能够有效地模拟实际传动过程中的各种情况,为研究带传动性能提供实验依据。
3. 通过实验,掌握了测量转矩、转速、转速差等参数的方法,了解了预紧力对带传动能力的影响。
4. 为今后设计、使用和维护带传动系统提供了理论依据和实践经验。
七、实验讨论1. 实验过程中,传动带出现打滑现象的原因是什么?如何避免?2. 预紧力对带传动能力有何影响?如何确定合适的预紧力?3. 带传动实验台在实际应用中有哪些局限性?八、实验总结本次实验使我们对带传动原理和结构有了更深入的了解,掌握了带传动实验台的使用方法,为今后学习和研究带传动系统奠定了基础。

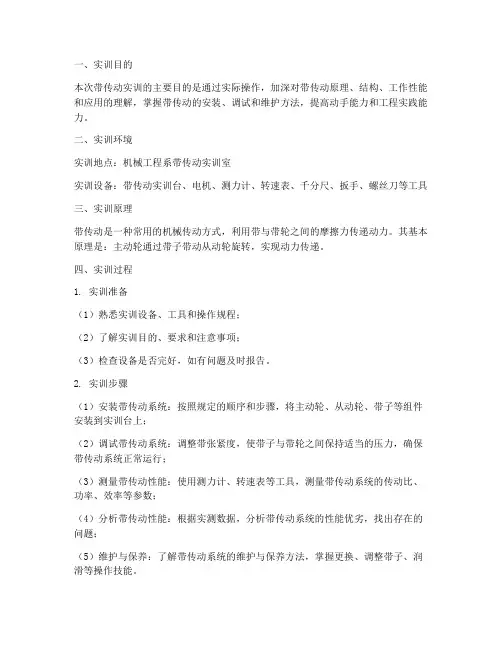

一、实训目的本次带传动实训的主要目的是通过实际操作,加深对带传动原理、结构、工作性能和应用的理解,掌握带传动的安装、调试和维护方法,提高动手能力和工程实践能力。
二、实训环境实训地点:机械工程系带传动实训室实训设备:带传动实训台、电机、测力计、转速表、千分尺、扳手、螺丝刀等工具三、实训原理带传动是一种常用的机械传动方式,利用带与带轮之间的摩擦力传递动力。
其基本原理是:主动轮通过带子带动从动轮旋转,实现动力传递。
四、实训过程1. 实训准备(1)熟悉实训设备、工具和操作规程;(2)了解实训目的、要求和注意事项;(3)检查设备是否完好,如有问题及时报告。
2. 实训步骤(1)安装带传动系统:按照规定的顺序和步骤,将主动轮、从动轮、带子等组件安装到实训台上;(2)调试带传动系统:调整带张紧度,使带子与带轮之间保持适当的压力,确保带传动系统正常运行;(3)测量带传动性能:使用测力计、转速表等工具,测量带传动系统的传动比、功率、效率等参数;(4)分析带传动性能:根据实测数据,分析带传动系统的性能优劣,找出存在的问题;(5)维护与保养:了解带传动系统的维护与保养方法,掌握更换、调整带子、润滑等操作技能。
3. 实训总结(1)总结实训过程中的收获,包括对带传动原理、结构、工作性能和应用的理解;(2)分析实训过程中遇到的问题及解决方法;(3)提出改进带传动系统性能的建议。
五、实训结果1. 实训数据(1)传动比:1.5;(2)功率:5kW;(3)效率:0.85。
2. 实训心得(1)通过本次实训,加深了对带传动原理、结构、工作性能和应用的理解;(2)掌握了带传动的安装、调试和维护方法;(3)提高了动手能力和工程实践能力。
六、实训总结1. 总结实训过程中的收获,包括对带传动原理、结构、工作性能和应用的理解;2. 分析实训过程中遇到的问题及解决方法;3. 提出改进带传动系统性能的建议。
通过本次带传动实训,我深入了解了带传动的基本原理和应用,掌握了带传动的安装、调试和维护方法,提高了自己的动手能力和工程实践能力。

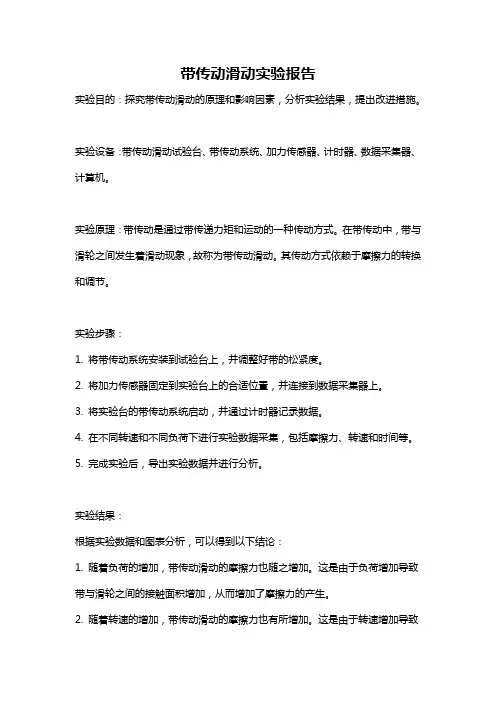

带传动滑动实验报告实验目的:探究带传动滑动的原理和影响因素,分析实验结果,提出改进措施。
实验设备:带传动滑动试验台、带传动系统、加力传感器、计时器、数据采集器、计算机。
实验原理:带传动是通过带传递力矩和运动的一种传动方式。
在带传动中,带与滑轮之间发生着滑动现象,故称为带传动滑动。
其传动方式依赖于摩擦力的转换和调节。
实验步骤:1. 将带传动系统安装到试验台上,并调整好带的松紧度。
2. 将加力传感器固定到实验台上的合适位置,并连接到数据采集器上。
3. 将实验台的带传动系统启动,并通过计时器记录数据。
4. 在不同转速和不同负荷下进行实验数据采集,包括摩擦力、转速和时间等。
5. 完成实验后,导出实验数据并进行分析。
实验结果:根据实验数据和图表分析,可以得到以下结论:1. 随着负荷的增加,带传动滑动的摩擦力也随之增加。
这是由于负荷增加导致带与滑轮之间的接触面积增加,从而增加了摩擦力的产生。
2. 随着转速的增加,带传动滑动的摩擦力也有所增加。
这是由于转速增加导致摩擦力的传递面积增加,从而增加了摩擦力的产生。
3. 带传动滑动的时间与负载和转速呈正相关。
负载增加或转速增加都会导致带与滑轮之间滑动的时间增加。
改进措施:基于以上结论,可以提出以下改进措施来减少带传动滑动的摩擦力和时间:1. 适当增加带与滑轮之间的摩擦系数,可以通过优化带材质或涂覆摩擦剂来实现。
这样可以减少摩擦力的产生。
2. 优化带传动系统的设计,减少负荷对带的影响。
可以通过增加滑轮的直径或改变带的角度来减小负荷对带的作用。
3. 控制转速在合适的范围内,避免过高或过低的转速。
可以通过调整动力系统的传动比例来实现。
结论:通过带传动滑动实验,我们可以了解带传动滑动的原理和影响因素。
根据实验结果分析,我们可以得出结论并提出改进措施,以减少带传动滑动的摩擦力和时间。
这对于优化带传动系统的设计和提高传动效率非常重要。

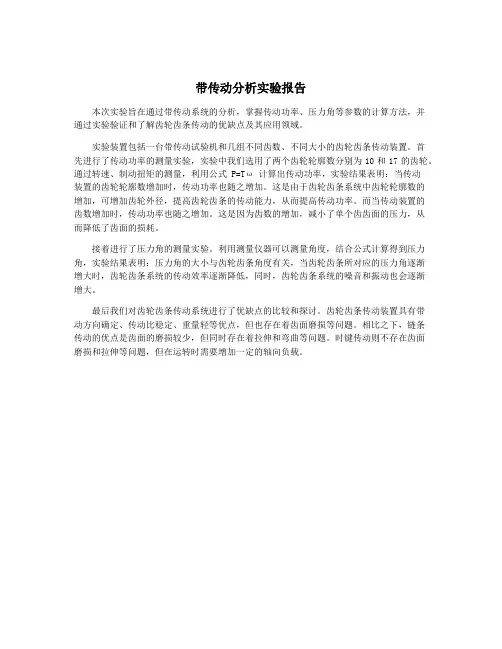

带传动分析实验报告
本次实验旨在通过带传动系统的分析,掌握传动功率、压力角等参数的计算方法,并
通过实验验证和了解齿轮齿条传动的优缺点及其应用领域。
实验装置包括一台带传动试验机和几组不同齿数、不同大小的齿轮齿条传动装置。
首
先进行了传动功率的测量实验,实验中我们选用了两个齿轮轮廓数分别为10和17的齿轮。
通过转速、制动扭矩的测量,利用公式P=Tω 计算出传动功率,实验结果表明:当传动
装置的齿轮轮廓数增加时,传动功率也随之增加。
这是由于齿轮齿条系统中齿轮轮廓数的
增加,可增加齿轮外径,提高齿轮齿条的传动能力,从而提高传动功率。
而当传动装置的
齿数增加时,传动功率也随之增加。
这是因为齿数的增加,减小了单个齿齿面的压力,从
而降低了齿面的损耗。
接着进行了压力角的测量实验。
利用测量仪器可以测量角度,结合公式计算得到压力角,实验结果表明:压力角的大小与齿轮齿条角度有关,当齿轮齿条所对应的压力角逐渐
增大时,齿轮齿条系统的传动效率逐渐降低,同时,齿轮齿条系统的噪音和振动也会逐渐
增大。
最后我们对齿轮齿条传动系统进行了优缺点的比较和探讨。
齿轮齿条传动装置具有带
动方向确定、传动比稳定、重量轻等优点,但也存在着齿面磨损等问题。
相比之下,链条
传动的优点是齿面的磨损较少,但同时存在着拉伸和弯曲等问题。
时键传动则不存在齿面
磨损和拉伸等问题,但在运转时需要增加一定的轴向负载。

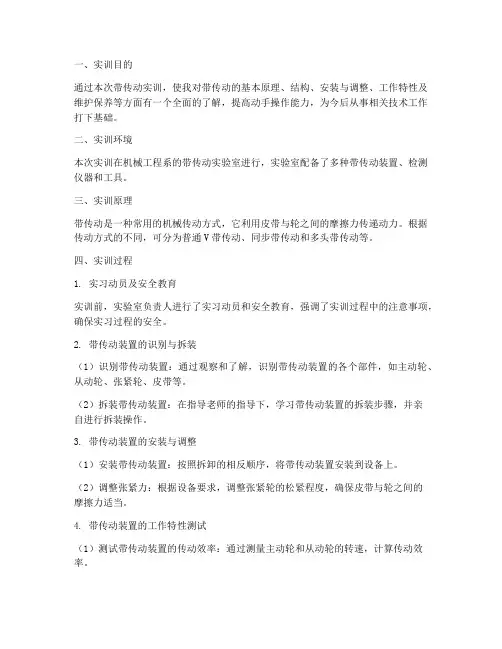

一、实训目的通过本次带传动实训,使我对带传动的基本原理、结构、安装与调整、工作特性及维护保养等方面有一个全面的了解,提高动手操作能力,为今后从事相关技术工作打下基础。
二、实训环境本次实训在机械工程系的带传动实验室进行,实验室配备了多种带传动装置、检测仪器和工具。
三、实训原理带传动是一种常用的机械传动方式,它利用皮带与轮之间的摩擦力传递动力。
根据传动方式的不同,可分为普通V带传动、同步带传动和多头带传动等。
四、实训过程1. 实习动员及安全教育实训前,实验室负责人进行了实习动员和安全教育,强调了实训过程中的注意事项,确保实习过程的安全。
2. 带传动装置的识别与拆装(1)识别带传动装置:通过观察和了解,识别带传动装置的各个部件,如主动轮、从动轮、张紧轮、皮带等。
(2)拆装带传动装置:在指导老师的指导下,学习带传动装置的拆装步骤,并亲自进行拆装操作。
3. 带传动装置的安装与调整(1)安装带传动装置:按照拆卸的相反顺序,将带传动装置安装到设备上。
(2)调整张紧力:根据设备要求,调整张紧轮的松紧程度,确保皮带与轮之间的摩擦力适当。
4. 带传动装置的工作特性测试(1)测试带传动装置的传动效率:通过测量主动轮和从动轮的转速,计算传动效率。
(2)测试带传动装置的承载能力:在规定的工作条件下,对带传动装置进行承载试验,观察其工作情况。
5. 带传动装置的维护保养了解带传动装置的日常维护保养方法,包括清洁、润滑、检查和更换等。
五、实训结果1. 成功拆装、安装带传动装置,掌握了拆装步骤和操作技巧。
2. 熟悉了带传动装置的结构和工作原理,了解了传动效率、承载能力等性能指标。
3. 掌握了带传动装置的维护保养方法,提高了实际操作能力。
六、实训总结1. 通过本次实训,我对带传动的基本原理、结构、安装与调整、工作特性及维护保养等方面有了全面的了解。
2. 实践操作过程中,提高了自己的动手能力,为今后从事相关技术工作打下了基础。
3. 在实训过程中,发现了自身在理论知识和实践操作方面存在的不足,需要在今后的学习中加以改进。
一、实验目的1. 了解带传动的原理和结构特点。
2. 通过实验验证带传动的传动效率、滑动率、张紧力等特性。
3. 掌握带传动实验的基本操作方法和数据处理方法。
二、实验原理带传动是一种常见的机械传动方式,主要由主动轮、从动轮、传动带和带轮组成。
传动带将主动轮的旋转运动传递给从动轮,实现动力传递。
本实验主要研究带传动的传动效率、滑动率、张紧力等特性。
三、实验仪器与设备1. 带传动实验台2. 转速表3. 功率表4. 弹簧测力计5. 计时器6. 记录本四、实验步骤1. 组装实验台:按照实验台说明书,将主动轮、从动轮、传动带和带轮组装好。
2. 调整张紧力:将弹簧测力计挂在传动带上,调整张紧力至规定值。
3. 测量转速:使用转速表分别测量主动轮和从动轮的转速。
4. 测量功率:使用功率表测量传动过程中的功率。
5. 记录数据:记录实验过程中各参数的数值。
五、实验数据及处理1. 计算传动效率:根据实验数据,计算传动效率η = (P出 / P入) × 100%,其中 P出为从动轮的功率,P入为主动轮的功率。
2. 计算滑动率:根据实验数据,计算滑动率λ = (n2 - n1) / n1 × 100%,其中 n1 为主动轮转速,n2 为从动轮转速。
3. 分析张紧力对传动效率的影响:根据实验数据,分析张紧力对传动效率的影响。
六、实验结果与分析1. 传动效率:实验结果显示,带传动的传动效率在 95% 左右,说明带传动具有较高的传动效率。
2. 滑动率:实验结果显示,带传动的滑动率在 2% 左右,说明带传动具有较小的滑动率。
3. 张紧力对传动效率的影响:实验结果显示,随着张紧力的增加,传动效率逐渐提高,但当张紧力过大时,传动效率反而下降。
七、结论1. 带传动是一种结构简单、安装方便、传动平稳的机械传动方式,在机械传动领域应用广泛。
2. 带传动的传动效率较高,滑动率较小,具有良好的动力传递性能。
3. 张紧力对传动效率有较大影响,应根据实际需求调整张紧力。

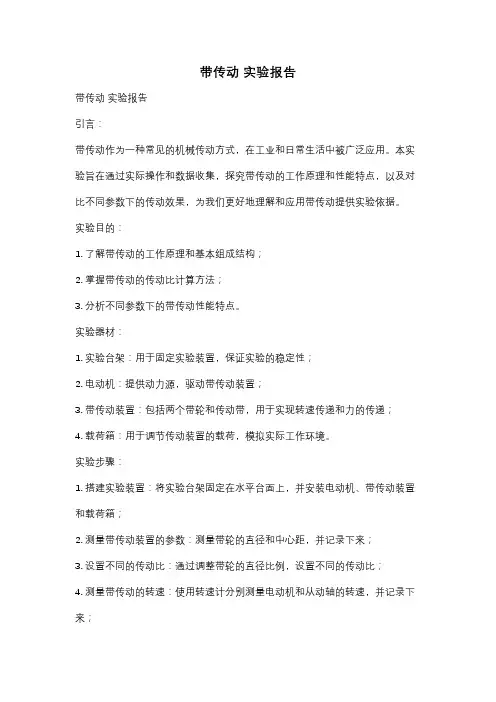

带传动实验报告带传动实验报告引言:带传动作为一种常见的机械传动方式,在工业和日常生活中被广泛应用。
本实验旨在通过实际操作和数据收集,探究带传动的工作原理和性能特点,以及对比不同参数下的传动效果,为我们更好地理解和应用带传动提供实验依据。
实验目的:1. 了解带传动的工作原理和基本组成结构;2. 掌握带传动的传动比计算方法;3. 分析不同参数下的带传动性能特点。
实验器材:1. 实验台架:用于固定实验装置,保证实验的稳定性;2. 电动机:提供动力源,驱动带传动装置;3. 带传动装置:包括两个带轮和传动带,用于实现转速传递和力的传递;4. 载荷箱:用于调节传动装置的载荷,模拟实际工作环境。
实验步骤:1. 搭建实验装置:将实验台架固定在水平台面上,并安装电动机、带传动装置和载荷箱;2. 测量带传动装置的参数:测量带轮的直径和中心距,并记录下来;3. 设置不同的传动比:通过调整带轮的直径比例,设置不同的传动比;4. 测量带传动的转速:使用转速计分别测量电动机和从动轴的转速,并记录下来;5. 测量带传动的功率:使用功率计分别测量电动机和从动轴的功率,并记录下来;6. 调节载荷箱的负载:通过调节载荷箱的重量,模拟不同工作负载下的带传动性能;7. 数据处理和分析:根据实验数据,计算传动比、效率等参数,并分析不同参数下的传动性能特点。
实验结果与讨论:通过实验数据的收集和分析,我们得到了以下结论:1. 带传动的传动比与带轮的直径比例成正比关系,传动比越大,从动轴的转速越低;2. 带传动的效率受到多种因素的影响,包括传动比、带轮摩擦系数、带轮直径等,需要综合考虑;3. 在相同传动比下,带传动的效率随着载荷的增加而降低,这是由于增加的载荷导致带轮和传动带之间的摩擦增加,能量损失增加;4. 带传动在工业领域中具有广泛的应用,特别是在需要传递大扭矩和平稳传动的场合,其优势得到了充分体现。
结论:通过本次实验,我们对带传动的工作原理和性能特点有了更深入的了解。
带传动试验报告1. 介绍本次试验是针对带传动系统进行的,旨在测试其性能、可靠性和维护性。
带传动系统是一种常见的机械传动方式,广泛应用于各个领域,如工业生产、交通运输等。
本报告将详细介绍试验的目的、试验装置、试验过程、试验结果以及分析。
2. 试验目的带传动系统在实际应用中的性能表现和可靠性是非常重要的。
为了评估其性能指标、确定其适用范围,并为进一步优化改进提供依据,本次试验的目的包括:2.1 确定传动比传动比是带传动系统中非常关键的参数,它决定了驱动轴和被驱动轴的转速比。
本次试验将通过测量驱动轴和被驱动轴的转速,计算得出实际传动比,并与理论传动比进行比较。
2.2 评估传动效率传动效率是带传动系统的重要性能指标,它反映了能量传递的损耗情况。
通过测量输入功率和输出功率以及转速,可以计算传动效率,并对不同工况下的传动效率进行评估。
2.3 检验传动系统的可靠性带传动系统中的带条、轮毂、轴承等关键部件的寿命对系统的可靠性具有重要影响。
通过长时间运行试验,检测关键部件的工作状态,评估传动系统的可靠性和稳定性。
3. 试验装置本次试验采用的带传动系统装置包括驱动轴、被驱动轴、带条、轮毂、轴承等。
试验中使用的功率测量仪器包括转速计、功率计等。
4. 试验过程本次试验包括以下步骤:4.1 参数测量与设置在试验前,需要测量和设置以下参数:驱动轴和被驱动轴的转速、带条长度、轮毂直径等。
同时,还需进行带条的张紧以及轴承的润滑等操作。
4.2 传动比测量通过将转速计分别安装在驱动轴和被驱动轴上,测量它们的转速,并计算得出实际传动比。
同时,对理论传动比进行计算,并与实际传动比进行对比分析。
4.3 传动效率测试通过功率计测量输入功率和输出功率,并记录驱动轴和被驱动轴的转速。
根据测量数据,计算传动效率,并通过多次测试,评估不同工况下的传动效率。
4.4 可靠性评估通过长时间运行试验,观察带条、轮毂和轴承等关键部件的工作状态,记录并分析其工作寿命。
机械设计带传动实验报告一、实验目的二、实验原理1. 带传动的概念和分类2. 带传动的优缺点3. 带传动的设计要点三、实验器材和方法1. 实验器材清单2. 实验步骤及方法四、实验结果与分析1. 实验数据记录表格及图示分析2. 实验中出现的问题及解决方案五、结论与建议一、实验目的本次实验旨在通过机械设计带传动的实践操作,掌握带传动的设计原理和步骤,了解带传动在机械设计中的应用,提高机械设计能力。
二、实验原理1. 带传动的概念和分类带传动是将皮带或链条等柔性元件作为传递力量和运动轴承件,在两个或多个轮辗之间来回运转。
根据不同特点,带传动可分为三类:平面带式传动、凸形带式传动和链条式传动。
2. 带传动的优缺点(1)优点:①可靠性高:由于皮带具有弹性变形能力,因此可以吸收轴的不同位置产生的变形,减小了轴承负荷,从而提高了传动的可靠性。
②维修方便:皮带具有良好的柔性和弹性,易于安装和拆卸。
③噪音小:由于皮带传动时没有金属齿轮啮合时产生的撞击声,所以噪音比较小。
(2)缺点:①传动效率低:与直接啮合的金属齿轮相比,皮带传动效率较低。
②受环境影响大:皮带材料容易受到温度、湿度、油污等环境因素的影响而导致老化或破裂。
3. 带传动的设计要点(1)选用适当的带式传动:根据实际需要选用适当类型、规格和材料等参数进行设计。
(2)确定传动比:根据所需输出转速和输入转速,确定传动比,计算出中心距和带长。
(3)计算张力:根据负载大小、转矩大小、工作环境温度等因素计算张力,并选择适当张力值。
(4)设计轮辗尺寸:根据所选带式、传动比、中心距等参数,计算出轮辗的尺寸和带轮宽度。
(5)确定轴承:根据所选轮辗尺寸和工作转速等因素,选择适当的轴承。
三、实验器材和方法1. 实验器材清单①带传动实验台②皮带③电机④带轮⑤张力计⑥转速测量仪2. 实验步骤及方法(1)安装实验台:将实验台安装在平稳的工作台上,并调整好水平度。
(2)安装电机和带轮:将电机固定在实验台上,并通过皮带连接到带轮上。
带传动实验报告本次实验是关于带传动的研究和分析。
带传动是应用在工业生产中广泛的一种传动方式。
本实验从理论分析到现场测试,对带传动的工作原理、特点以及优缺点进行了深入的探讨。
一、实验目的1.了解带传动的工作原理和特点,掌握带传动的计算方法。
2.研究不同类型带传动的适用范围,分析带传动与其他传动方式的比较。
3.通过实际测试,验证理论公式的正确性和计算方法的可靠性。
二、实验原理带传动是利用带子的弯曲刚度,将动力从发动机传到轮子上的一种传动方式。
因为带子弯曲刚度很小,因此带传动的传动效率较低,但是它有很多优点,例如传动平稳、噪音小、不会损伤轮胎、易于维修等。
在带传动中,带子受到张力的作用而实现传动,因此正确确定带张力是带传动的一个关键问题。
当确保带张力适当时,带子与轮轴之间必须接触,并且带子必须与轮轴上的套筒相接触。
根据能量守恒定律,带传动的传动比可以用以下公式表示:i = (T2/T1)*(Q2/Q1)其中,T1和T2是张力,Q1和Q2是转矩。
前者用公式T=KFTA计算,其中,KF为带传动系数;T为张力;A为受张力面的弧长;F为每单位宽度的带子受力。
后者用公式Q=nπTd/60计算,其中,n为发动机的转速;Td为输出轴的扭矩。
三、实验设备1.带传动试验台2.数字万用表3.磅秤4.滑动支撑5.带子6.调节杆7.定位槽8.润滑器四、实验步骤1.在试验台上安装带传动系统,将带子固定在后轮上,并将磅秤衡量输出轴的扭矩。
2.通过调节杆,调节主轴和后轮之间的距离,确保带子与轮轴上的套筒相接触。
3.用数字万用表检测主轴的转速,并将其记录下来。
4.在不同的实验条件下进行测试,包括不同的张力、不同的转速和不同的传动比。
5.通过测试数据计算传动比,并与理论值进行比较。
五、实验结果和分析1.测试结果表明,带传动的传动比随着张力的增加而增加,但到一定程度后就会趋于稳定。
2.当传动比增加时,输出轴的扭矩也随之增加。
3.与其他传动方式相比,带传动具有传动平稳、噪音小、易于修理等优点,但效率较低。
一、实验目的1. 了解带传动试验台的结构和工作原理。
2. 掌握转矩、转速、转速差的测量方法,熟悉其操作步骤。
3. 观察带传动的弹性滑动及打滑现象。
4. 了解改变预紧力对带传动能力的影响。
二、实验原理带传动是一种利用柔性带作为传动介质的机械传动方式。
其工作原理是利用主动轮与从动轮之间的摩擦力传递动力。
当主动轮转动时,通过带将动力传递给从动轮,从而实现两轮的同步转动。
三、实验仪器与设备1. 带传动试验台2. 直流电机3. 主动带轮4. 从动轮5. 力传感器6. 转速表7. 预紧力计四、实验步骤1. 观察实验台的结构,了解各部分的功能。
2. 将直流电机与主动带轮连接,将力传感器安装在主动轮轴上。
3. 将从动轮与直流发电机连接,并在发电机的输出电路上接入负载。
4. 调整预紧力计,使带张紧,并保证一定的预拉力。
5. 启动直流电机,观察转速表,记录主动轮和从动轮的转速。
6. 改变负载,观察转速表,记录主动轮和从动轮的转速。
7. 改变预紧力,观察转速表,记录主动轮和从动轮的转速。
8. 测量主动轮和从动轮的转矩,记录数据。
9. 计算输入功率、输出功率、滑动率、效率,绘制滑动率曲线和效率曲线。
五、实验结果与分析1. 通过实验,我们观察到当改变负载时,主动轮和从动轮的转速都会发生变化。
随着负载的增加,转速逐渐降低。
2. 当改变预紧力时,主动轮和从动轮的转速也会发生变化。
随着预紧力的增加,转速逐渐升高。
3. 通过测量转矩,我们可以计算出输入功率和输出功率。
根据实验数据,输入功率和输出功率之间存在一定的差异,这是由于带传动的能量损失所导致的。
4. 通过计算滑动率和效率,我们可以分析带传动的能力。
实验结果表明,当预紧力较小时,滑动率和能量损失较大;当预紧力较大时,滑动率和能量损失较小。
六、实验结论1. 带传动是一种常用的机械传动方式,具有结构简单、成本低廉、运行平稳等优点。
2. 通过改变负载和预紧力,可以调节带传动的转速和传动能力。
一、实训目的本次实训旨在通过实际操作和理论学习的结合,使学生深入了解带传动的工作原理、结构特点、设计计算方法以及安装调试和维护保养等知识,提高学生的动手能力和工程实践能力。
二、实训时间2023年11月1日至2023年11月5日三、实训地点XX学院机械工程实验室四、实训内容1. 了解带传动的概念、类型及工作原理;2. 学习带传动的结构特点及材料选择;3. 掌握带传动的张紧力、速度、功率等参数的计算方法;4. 熟悉带传动的安装、调试和维护保养;5. 完成带传动系统的设计与制作。
五、实训过程1. 理论学习首先,我们对带传动的基本概念、类型及工作原理进行了深入学习。
带传动是一种利用柔性带作为传动媒介,通过摩擦力传递动力和运动的一种传动方式。
常见的带传动类型有三角带传动、平带传动和圆带传动等。
带传动具有结构简单、传动平稳、运行可靠等优点。
2. 结构分析接着,我们对带传动的结构特点及材料选择进行了分析。
带传动主要由主动轮、从动轮、带和带轮组成。
带轮分为外轮和内轮,外轮为主动轮,内轮为从动轮。
带轮的材料通常采用铸铁或铝合金。
带的材料主要有橡胶、棉布、尼龙等。
3. 计算分析然后,我们学习了带传动的张紧力、速度、功率等参数的计算方法。
张紧力是保证带传动正常工作的重要参数,计算公式为:张紧力 = 预紧力 + 摩擦力。
速度计算公式为:n = πd/60,其中n为转速,d为带轮直径。
功率计算公式为:P = T n/9.55,其中P为功率,T为扭矩。
4. 安装与调试在完成计算分析后,我们进行了带传动系统的安装与调试。
首先,将主动轮和从动轮分别安装在机器上,然后调整带轮的间距,使带张紧适度。
接着,调整张紧力,使带在轮上的接触面积达到规定值。
最后,进行试运行,检查带传动系统的运行是否平稳,有无异常噪声等。
5. 维护保养最后,我们学习了带传动的维护保养知识。
带传动系统在使用过程中,要注意以下几点:(1)定期检查带张紧力,确保带传动正常工作;(2)定期检查带轮和带的状态,及时更换磨损严重的带轮和带;(3)保持传动系统清洁,避免灰尘、油污等杂物进入;(4)定期检查润滑情况,确保传动系统润滑良好。
机械设计带传动设计报告一. 实验目的1. 了解带传动实验台的结构及工作原理2. 观察带传动中的弹性滑动和打滑现象3. 掌握转矩和转速的测量方法4. 绘制带传动的滑动曲线和效率曲线二. 实验仪器传动实验台是由机械部分、负载和测量系统三部分组成。
如图1-1所示。
1、直流电机2、主动带轮3、7力传感器 4轨道 5砝码 6灯泡8从动轮 9 直流发电机 10皮带图1-1 带传动实验台结构图三.实验原理和步骤 原理:传动带装在主动轮和从动轮上,直流电动机和发电机均由一对滚动轴承支撑,其定子(外壳)可以绕转子轴线摆动。
通过转速测定装置和专据测定装置,可以得到主动轮和从动轮的转速1n 、2n 及主动轮和从动轮的转矩1T 和2T 。
带传动的滑动系数: 121-100%n in n ε=⨯ (i 为传动比) 由于实验台的带轮直径D 1=D 2=120mm ,i =1,所以 121100%n n n ε-=⨯ 带传动的传动效率: 00112212100⨯==n T n T p p η(1P 、2P 分别为主动轮的输入功率和从动轮的输出功率)随着负载的改变,1n 、2n 和1T 、2T 值也将随之改变。
这样,可以获得不同负载下的ε和η值,由此可以得出带传动的滑动率曲线和效率曲线。
改变带的预紧力0F ,又可以得到在不同预紧拉力下的一组测试数据。
显然,实验条件相同且预紧力0F 一定时,滑动率的大小取决于负载的大小,1F 与2F 之间的差值越大,则产生弹性滑动的范围也随之增大。
当带在整个接触弧上都产生滑动时,就会沿带轮表面出现打滑现象,这时,带传动已不能正常工作。
所以打滑现象是应该避免的。
滑动曲线上临界点(A 和B )所对应的有效拉力即不产生打滑现象时带所能传递的最大有效拉力。
通常,我们以临界点为界,将降曲线分为两个区,即弹性滑动区和打滑区(见图1-2所示)图1-2 带传动滑动曲线 图1-3 带传动效率曲线 实验证明,不同的预紧力具有不同的滑动曲线。
带传动试验报告随着工业自动化和机械化程度的不断提高,带传动作为一种常见的传动方式,在各个领域被广泛应用。
为了确保带传动的性能和可靠性,需要对其进行试验和测试。
本文将介绍带传动试验的相关内容。
一、试验前的准备工作在进行带传动试验前,需要对试验样品进行检查和准备。
首先,要检查样品是否符合试验要求,包括轴的尺寸、带的类型、张力调节装置等。
其次,要对样品进行清洁和润滑,以确保试验的准确性和可靠性。
最后,应按照试验要求对试验设备进行检查和校准,以确保试验数据的准确性。
二、试验过程与方法带传动试验的主要目的是测试带传动的传动效率、承载能力、寿命等性能指标。
在试验过程中,需要根据试验要求选择合适的试验方法和测试参数。
一般来说,带传动试验可以分为静态试验和动态试验两种类型。
静态试验主要是对带传动的静态承载能力进行测试,包括带轮的最大扭矩和最大扭矩比。
试验时,需要将试验样品固定在试验台上,然后通过施加不同大小的力矩来测试带轮的扭矩和扭矩比。
动态试验则主要是对带传动的动态性能进行测试,包括传动效率、寿命等指标。
试验时,需要将试验样品安装在试验台上,然后通过加速器或电机等装置来测试带传动的运动性能。
三、试验结果与分析在试验完成后,需要对试验结果进行分析和处理。
首先,需要对试验数据进行统计和整理,得出各项指标的平均值和标准差。
然后,根据试验要求和标准,将试验结果进行比较和分析,以确定试验样品的性能是否符合要求。
最后,应将试验结果进行报告和归档,以备后续参考。
四、试验注意事项在进行带传动试验时,需要注意以下几点:1. 试验时应按照试验要求和标准进行操作,避免出现误差和偏差。
2. 在试验过程中,应注意安全问题,避免发生意外事故。
3. 试验时应注意环境温度和湿度等因素的影响,以确保试验结果的准确性。
4. 在试验完成后,应对试验设备进行清洁和维护,以保证设备长期的使用寿命。
带传动试验是一项重要的工作,对于确保带传动的性能和可靠性具有重要的意义。
机械基础实验报告二指导教师:专业:班级:姓名:学号:带传动实验指导书带传动是广泛应用的一种传动,其性能试验为机械设计教学大纲规定的必做的实验之一。
带传动是靠带与带轮间的摩擦力来传递运动和动力的。
在传递转矩时带在传动过程中紧边与松边所受到的拉力不同,因此,在带与带轮间会产生弹性滑动。
这种弹性滑动是不可避免的。
当带传动的负载增大到一定程度时,带与带轮间会产生打滑现象。
通过本实验可以观察带传动的弹性滑动和打滑现象,形象地了解带传动的弹性滑动与打滑现象与有效拉力的关系,掌握带传动的滑动率及效率的测试方法。
一、实验目的1、测定滑动率ε和传动效率η,绘制2T -ε滑动曲线及2T -η效率曲线2、测定带传动的滑动功率。
3、观察带传动中的弹性滑动和打滑现象。
二、实验原理带传动是靠摩擦力作用而工作的,其主要失效形式是带的磨损、疲劳损坏和打滑。
带的磨损是由于带与带轮之间的相对滑动引起,是不可避免的;带的疲劳破坏是由于带传动中交变应力引起,与带传动的载荷大小、运行时间、工作状况、带轮直径等有关,它也是不可避免的;带的打滑是由于载荷超过带的传动能力而产生,是可以避免的。
带在传动运动过程中,主动轮上的线速度大于带的线速度,从动轮上的线速度小于带的线速度的现象称为带的弹性滑动。
弹性滑动通常以滑动系数来衡量,其定义为:112211121D n D n D n v v v -=-=ε这里 v1、v2分别为主、从动轮的转动线速度;1n 、2n 分别为主、从动轮的转速;D1、D2分别为主、从动轮的直径。
一般带传动的滑动系数为(1~2)%。
带传动的效率是指从动轮输出功率P2与主动轮输入功率P1的比值,即222111P T n P T n η==式中,T1、T2分别为主、从动轮的转矩。
因此,只要测得带传动主、从动轮的转速和转矩,就可以获得带传动的转速差、弹性滑动系数和传动效率。
在本实验中,我们采用转矩转速传感器来测量两轴的转速和扭矩。
在主动带轮上,以T1代表主动带轮转矩,则有效拉力Fe =2 T1∕D ,实验中可求出不同负载下的T2和滑动率ε,以T2为横坐标,ε(%)为纵坐标在坐标纸上作出各点,并连成光滑曲线。
T 0为临界点,T0的左面为弹性滑动区,T0~T max 为弹性滑动和打滑的混合区,T max 为完全打滑。
在弹性滑动区,滑动曲线为近似线性关系,在弹性滑动和打滑的混合区滑动曲线为曲线,到T max 滑动曲线表现为急剧上升。
T0点所对应的横坐标为带传动在不打滑情况下所能传递的最大转矩。
以T2为横坐标,η为纵坐标绘出各对应点,并连成光滑的效率曲线如图。
在弹性滑动区, 效率曲线上升,到临界点效率最高,过了临界点效率急剧下降。
故皮带的工作范围应在弹性滑动区效率高的地方 ,T0点不能选。
图1 带传动的滑动曲线和效率曲线三、实验设备(一) 实验设备的主要技术参数1、直流电机功率:2台×50W2、主动电机调速范围:500~2000转/分3、额定转矩:T=0.24N. M=2450g.cm4、实验台尺寸:长×宽×高=600×280×3005、电源:220V交流(二)实验设备的结构特点1、机械结构本实验的机械部分,主要由两台直流电机组成,如图14-1所示。
其中一台作为原动机,另一台则作为负载的发动机。
对原动机,由可控硅整流装置供给电动机电枢以不同的端电压实现无级调速。
7 6 5 4 3 2 1图14-1 实验台机械结构1、从动直流电机2、从动带轮3、传动带4、主动直流电机5、主动带轮6、牵引绳7、滑轮8、砝码9、拉簧 10、浮动支座11、固定支座 12、底座 13、拉力传感器对发动机,每按一下“加载”按键,及并上一个负载电阻,使发电机负载逐步增加,电枢电流增大,随之电磁转矩也增大,即发电机的负载转矩增大,实现了负载的改变。
两台电机均为悬挂支承,当传递载荷时,作用于电机定子上的力矩T1(主动电机力矩)、T2(从动电机力矩)迫使拉钩作用于拉力传感器(序号13),传感器输出的电讯号正比于T1、T2,因而可以作为测定T1、T2的原始讯号。
原动机的机座设计成浮动结构(滚动滑槽),与牵引钢丝绳、定滑轮、砝码一起组成带传动预拉力形成机构,改变砝码大小,即可准确预定带传动的预拉力F0。
两台电机的转速传动器(红外光电传感器)分别安装在带轮背后的环形槽(本图未表示)中,由此可获得必需的转速讯号。
2、电子系统电子系统的结构框图如图14-2所示。
图14-2 实验台电子系统框图实验台内附设单片机,承担检测、数据处理、信息记忆、自动显示等功能。
如外接本公司定型产品MEC-B机械动态参数测试仪或386、486微型计算机,这时测试仪或计算机就可自动显示并能打印输出带传动的滑动曲线ε-T2及效率曲线η-T2关数据.3、操作部分操作部分主要集中在机台正面的面板上,面板的布置如图14-3所示。
图14-3 面板布置图在机台背面有微机RS232接口、主动轮转矩I及被动轮转矩II调零旋钮等,其布置情况如图14-4所示。
图14-4 背面布置图1、主动力矩放大倍数调节2、接地端子3、被动力矩调零4、主动力矩调零5、RS-232接口6、电源插座三、实验步骤(一)人工记录操作方法1、不同型号传动带需在不同预拉力F0的条件下进行试验,也可对同一型号传动带,采用不同预拉力,试验不同预拉力对传动性能的影响。
为了改变预拉力F0,如图14-1所示,只需改变砝码8的大小。
2、接通电源(1) 在接通电源前首先将电机调速旋钮逆时针转至“最低速”(0 速)位置;(2)揿电源开关接通电源;(3)按一下“清零”键;(4)将调速旋钮时针相向“高速”方向旋转,电机由起动,逐渐增速,同时观察实验台面板上主动论转速显示屏上的转速数,其上的数字即为当时的电机转速;(5)当主电机转速达到预定转速(本实验建议预定转速为1200转/分左右)时,停止转速调节。
此时从动电机转速也将稳定的显示在显示屏上。
3、转矩零点及放大倍数调整(1)在空载状态下调整机台背面(参见图14-2)调零电位器,使被动转矩显示(参见图14-4)上的转矩数0~0.030N.M,主动轮在0.050~ 0.090N.M。
(2)待调零稳定后(一般在转动调零电位器后,显示器跳动2~3次即可达到稳定值)按加载键一次,最左地1个加载指示灯亮,待主、被动轮转速及转矩显示稳定后,调节主动轮放大倍数电位器,使主动轮转矩增量略大于被动轮转矩增量(一般出厂时已调好)。
显示稳定后按清零键,在进行调零。
如此反复几次,即可完成转矩零点数放大倍数调整。
4、加载(1)在空载时,记录主、被动轮转矩与转速;(2)按“加载”键一次,第一加载指示灯亮,待显示基本稳定后,记下主、被动轮的转矩及转速值。
;(3)再次按“加载”键一次,第二个加载指示灯亮,待显示稳定后,调整n1,使之重新达到预定转速为1200转/分左右,再次记下主、被动轮的转矩及转速;(4)第三次按“加载”键,三个加载指示灯亮,待显示稳定后调整n1,使之重新达到预定转速为1200转/分左右,记录下主、被动轮的转距、转速。
重复上述操作,直至8个加载指示灯亮,记录下八组数据。
根据这八组数据便可作出带传动滑动曲线ε-T2及效率曲线η-T2。
在记录下各组数据后应及时按“清零”键。
显示灯泡全部熄灭,机构处于空载状态,关电源前,应将电机调速至零,然后再关闭电源。
为便于记录数据,在试验台的面板上还设置了“保持”键,每次加载数据基本稳定后,按“保持”键即可使转矩,转速稳定在当时的显示值不变。
按任意键,可脱离“保持”状态。
(二)试验台与计算机接口在DSC-II型带传动试验台后板上设有KS232串行接口,可通过所附的通讯线直接和计算机相连,组成带传动试验系统,操作步骤为:1、将随机携带的信号线一端接到实验机构RS232插座,另一端接到计算机串行输出口(串行口1#或2#均可,但无论联线或拆线时,都应先关闭计算机和试验台机构电源,以免烧坏接口元件)。
2、打开计算机,在DOS状态下,插入随机携带的软盘(或将磁盘文件拷入相应的子目录),运行DCS、EXE文件,屏幕将提示要求输入串行口通道号,根据通信线所接的通道,输入1#或2#通道,经回车确认后屏幕将出现功能菜单,选择“输入”功能并回车确认,计算机将处于等待信号输入状态。
3、打开试验机构电源,并调整主、被动力矩的零点及放大倍数至合适位置(方法同前)。
4、按下“加载”键,待转速稳定(一般需2-3个显示周期)后,再按“加载”键,以此往复,直至试验机构面板上的八个发光管指示灯全亮为止,此时,实验机构面板上四组数码管将全部显示“8888”,表明所采数据已全部送至计算机。
5、当试验机构全部显示“8888”时,计算机屏幕将显示所采集的全部八组主、被动轮的转速和转矩。
6、移动功能菜单的光标,选择“曲线”功能,屏幕将显示本次试验的曲线和数据。
7、移动功能菜单的光标至“打印”功能,打印机将打印试验曲线和数据(目前仅适配EPSONLQ1600K 打印机) 。
8、实验过程中如需调出本次数据,只需将光标移至“输入”功能,并回车确认,同时,按下实验机构的“送数”键,数据即被送至计算机,可用上述6、7项实验操作进行画图和打印。
9、一次实验结束后如需继续实验,可按下实验机构的“清零”键,同时将计算机屏幕中的“输入”菜单中,重复上述第4-7项即可。
10、实验结束后,将实验台电机转速调到零,关闭实验机构的电源,将计算机屏幕菜单选至“退出”,回车确认后即可退出。
退出后应及时关闭计算机。
六、实验报告要求绘制输出带传动的ε-T1滑动曲线及η-T1效率曲线,以及相关数据。
对实验结果进行分析。

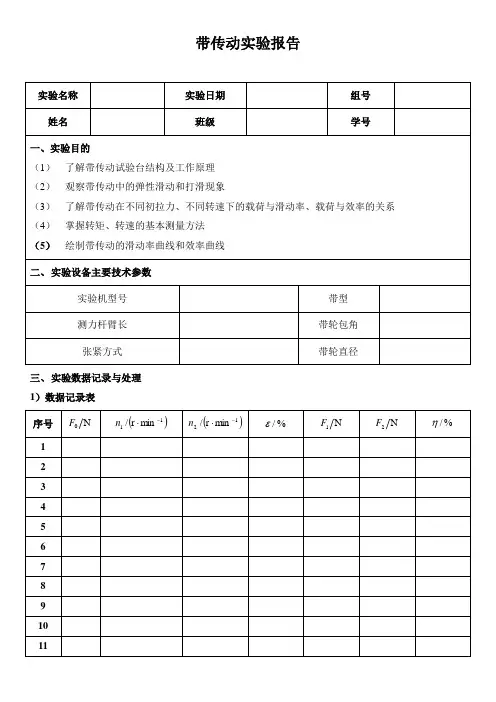

带传动实验报告专业及班级姓名日期同组人姓名一、实验目的二、实验步骤三、数据表格四、用坐标纸绘制实验曲线五、思考并回答下列题目1. 带传动产生弹性滑动和打滑现象的原因是什么?在实验中,你怎样观察到这两种现象的出现?如何判断和区分它们?2.为什么从动轮的实测转速会比计算转速略小?3.打滑与弹性滑动有何区别?当21D D 时,打滑先发生在哪个带轮上,为什么?能否避免?4.影响带的传动能力的因素有哪些?5.影响效率η和滑动率ε的主要因素是那些?它们在设计皮带中有何用处?设计皮带中一般取η=? ε=? 为什么?。
