武汉大学电路试题电路答案

电路基础试题一、填空题1. 任何一个完整的电路都必须有 、 和 三个基本部分组成。

2. 若电压源的开路电压是12V ，其短路电流为30A ，则该电压源的电动势为 、内阻应是 。

3. 正弦量的三要素是指 、 和 。

4. 正弦交流电 i=14.14sin( 314t+30°)A 的有效值为 ，频率为 ，初相位为 。

5. 在RLC 串联电路中发生的谐振称为 谐振。

谐振时电路阻抗最 ，电流最 ，电路呈现 性质。

6. RLC 串联电路接在交流电源上，当X C =X L 时，电路将发生 现象，电路阻抗的性质为 。

总电压与电流的相位差为 。

7. 在感性负载两端并联上电容以后，线路上的总电流将 ，负载电流将 ，线路上的功率因数将 ，有功功率将 。

8. 提高功率因数的意义在于 和 。

9. 相等， 相同，而 互差 的三相电动势称为是对称三相电动势。

10. 根据换路定律，换路后的瞬间电感中的 和电容中的 都等于换路前瞬间的数值。

11.电网的功率因数愈高， 电源的利用率就愈 ，无功功率就愈 。

12. 不允许理想电压源 路，不允许理想电流源 路。

13. KCL 定律是对电路中各支路 之间施加的线性约束关系。

14.导线的电阻是10Ω，对折起来作为一根导线用，电阻变为 Ω，若把它均匀拉长为原来的2 倍，电阻变为 Ω。

15．理想变压器的作用有变换电压、 、 。

16．已知V U AB 10=，若选A 点为参考点，则A V = V ，B V = V 。

17．已知Ω=Ω=Ω=2,3,6321R R R ，把它们串联起来后的总电阻R= 。

18．在纯电阻交流电路中，电压与电流的相位关系是 ，在纯电感交流电路中，电压与电流的相位关系是电压 电流90º。

19．复导纳)(C L B B j G Y --=，G 称为 ，L B 称为 ，C B 称为 。

20．纯电阻负载的功率因数为 ，而纯电感和纯电容负载的功率因数为 ，当电源电压和负载有功功率一定时，功率因数越低电源提供的电流越 ，线路的电压降越 。

电气工程基础（上）_武汉大学中国大学mooc课后章节答案期末考试题库2023年1.幂函数式模型中，PU、Pf分别为（）。

答案:负荷有功功率的电压特性系数和频率特性系数2.适用于将功率从低压向中压和高压系统馈送的三绕组变压器的绕组排列方式为答案:铁心中压低压高压3.无备用接线方式的供电可靠性（）有备用接线方式。

答案:低于4.旁路断路器的作用是（）答案:出线断路器检修时，可代替该出线断路器工作5.规程规定，频率偏移不超过( )时由主调频厂负责调频。

（）答案:0.2Hz6.异步电动机激磁电抗消耗的无功功率，和（）的平方成正比。

答案:电压7.提高负荷（），减少网络中无功功率的传送，能够有效降低网损。

答案:功率因数8.某输电系统中变压器T1的额定容量为25MV·A、额定变比为110/10.5kV、短路电压百分数Uk%=10.5。

请计算当系统基准功率取为125MV·A，基准电压取为平均额定电压时，变压器T1的等值电抗标幺值为（）。

答案:0.5259.对于架空输电线路的正序，负序和零序电抗分别为X1，X2和X0，则三者的大小关系为答案:X1=X2<X010.如两相直接接地短路特殊相的正序电流的有效值为1，则故障电流可能的最小有效值为：答案:1.511.启动事故调频措施时，在各级调度的统一指挥下，根据事故严重程度，依次选择下列措施（）。

答案:投入旋转备用容量（或旋转备用机组），迅速起动备用发电机组选取合适地点，将系统解列运行分离厂用电，以确保发电厂能迅速恢复正常，与系统并列运行切除部分负荷12.系统中的无功电源功率容量要大于或等于下列哪些量之和。

（）答案:厂用电的无功需求网络中的无功功率损耗负荷的无功功率一定的无功备用容量13.电力系统的频率主要取决于系统有功功率的平衡。

答案:正确14.规定发电机的额定电压比所接电力网的额定电压高10％，用于补偿电力网上的电压损失。

答案:错误15.我国规定的电力网额定电压等级500kV，是指三相交流系统的相对地电压。

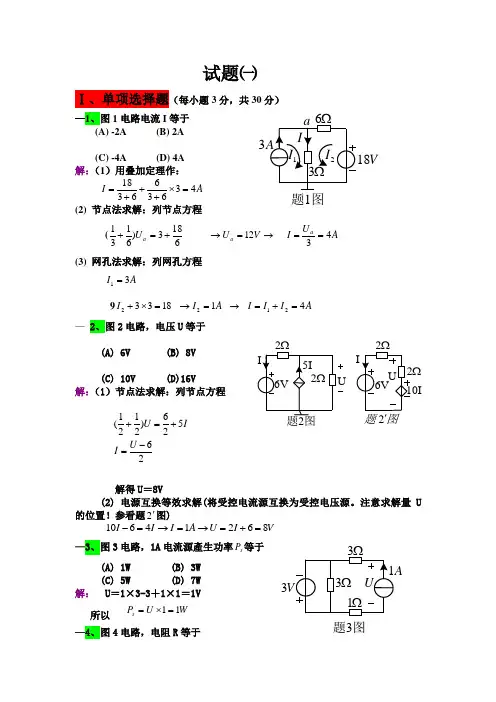

试题㈠Ⅰ、单项选择题（每小题3分，共30分）—1、图1电路电流I 等于(A) -2A (B) 2A(C) -4A (D) 4A 解：（1）用叠加定理作：A I 436366318=⨯+++=(2) 节点法求解：列节点方程(6183)6131+=+a U V U a 12=→→ A U I a 43==(3) 网孔法求解：列网孔方程 A I 31=918332=⨯+I A I 12=→ → A I I I 421=+= — 2、图2电路，电压U 等于(A) 6V (B) 8V(C) 10V (D)16V 解：（1）节点法求解：列节点方程解得U ＝8V(2) 电源互换等效求解(将受控电流源互换为受控电压源。

注意求解量U 的位置！参看题2'图)V I U A I I I 86214610=+=→=→=- —3、图3电路，1A 电流源產生功率s P 等于 (A) 1W (B) 3W (C) 5W (D) 7W 解： U ＝1×3-3＋1×1＝1V 所以W U P s 11=⨯=—4、图4电路，电阻R 等于U2Ω3V题1图26526)2121(-=+=+U I IU V3题3图（A ）5Ω （B ）11Ω （C ）15Ω （D ）20Ω 解： 30-18＝10IR=Ω=152.118—5、图5电路，电容ab C 等于 （A ）1F (B) 4F (C) 9F (D) 11F 解： F C ab 11263=++=—6、图6电路已处于稳态，t ＝0时S 闭合，则t ＝0时电容上的储能)0(C w 等于 (A) 13.5J (B) 18J (C) 36J (D) 54J 解： —7、图7电路，节点1、2、3的电位分别为,,,321U U U 则节点1的节点电位方程为(A) 424321-=--U U U (B) 4427321-=--U U U (C) 424321=--U U U45.0321-=--U U U解： S G 4115.015.05.0111=+++=S G 25.0112-=-=S G 15.05.0113-=+-= A I s 4165.05.0111-=-+-= 所以答案A 正确。

武汉大学电气考研复试必备电气工程基础（上）判断和简答（答案）判断A1、由发电机、电力网和负荷组成的统一体称为电力系统。

（√）2、变压器一次绕组的额定电压应比同级电网的额定电压高10%。

（X ）3、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。

（√）4、输电线路较长，主变压器不宜切除时，常常采用外桥接线。

（X）5、中性点直接接地的运行方式，常用于60kV及以下的系统，以提高供电可靠性。

（X）6、电力网任意两点电压的矢量差称为电压降落。

（√）7、在丰水季节，一般选择中温中压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。

（√）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值可根据实际情况，选择100MV A或1000MV A。

（X）9、对于架空输电线路而言，零序电抗大于正序电抗。

（√）10、零序电压在短路点处最高，随着与短路点的距离增加而降低（√）判断B1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。

（X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。

（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。

（X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。

（√）5、中性点不直接接地的运行方式，常用于110kV及以上的系统，以提高供电可靠性。

（X）6、电力网任意两点电压的矢量差称为电压损耗。

（X）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。

（X）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。

（√）9、对于架空输电线路而言，零序电抗小于正序电抗。

（X）10、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。

（√）简答A1、什么是电流互感器的最大二次电流倍数？当电流互感器二次侧接有测量仪表时，对最大二次电流倍数有什么有求？为什么？答：在额定负载阻抗下，电流互感器二次可能出现的最大电流和二次额定电流的比值，称为最大二次电流倍数。
