地下工程课程设计(地下矩形框架结构) (1)

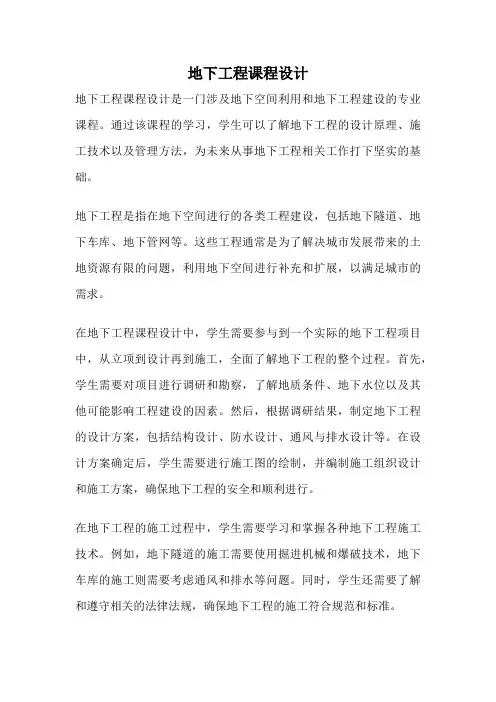

地下工程课程设计地下工程课程设计是一门涉及地下空间利用和地下工程建设的专业课程。

通过该课程的学习，学生可以了解地下工程的设计原理、施工技术以及管理方法，为未来从事地下工程相关工作打下坚实的基础。

地下工程是指在地下空间进行的各类工程建设，包括地下隧道、地下车库、地下管网等。

这些工程通常是为了解决城市发展带来的土地资源有限的问题，利用地下空间进行补充和扩展，以满足城市的需求。

在地下工程课程设计中，学生需要参与到一个实际的地下工程项目中，从立项到设计再到施工，全面了解地下工程的整个过程。

首先，学生需要对项目进行调研和勘察，了解地质条件、地下水位以及其他可能影响工程建设的因素。

然后，根据调研结果，制定地下工程的设计方案，包括结构设计、防水设计、通风与排水设计等。

在设计方案确定后，学生需要进行施工图的绘制，并编制施工组织设计和施工方案，确保地下工程的安全和顺利进行。

在地下工程的施工过程中，学生需要学习和掌握各种地下工程施工技术。

例如，地下隧道的施工需要使用掘进机械和爆破技术，地下车库的施工则需要考虑通风和排水等问题。

同时，学生还需要了解和遵守相关的法律法规，确保地下工程的施工符合规范和标准。

除了技术和管理方面的内容，地下工程课程设计还需要注重培养学生的创新能力和团队合作精神。

学生需要在团队中扮演不同的角色，分工合作，共同完成地下工程项目的设计和施工。

在这个过程中，学生需要学会与他人进行有效的沟通和协调，解决问题和应对挑战。

地下工程课程设计是一门重要的专业课程，通过该课程的学习，学生可以掌握地下工程的设计和施工技术，并培养创新能力和团队合作精神。

这将为他们未来从事地下工程相关工作提供有力的支持和保障。

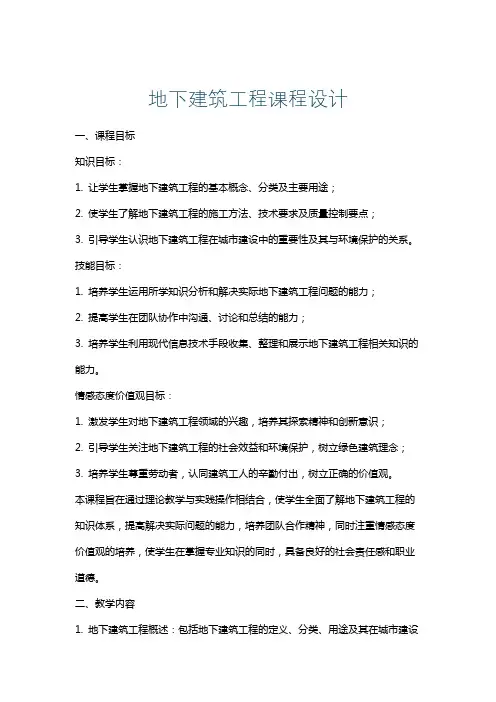

地下建筑工程课程设计一、课程目标知识目标：1. 让学生掌握地下建筑工程的基本概念、分类及主要用途；2. 使学生了解地下建筑工程的施工方法、技术要求及质量控制要点；3. 引导学生认识地下建筑工程在城市建设中的重要性及其与环境保护的关系。

技能目标：1. 培养学生运用所学知识分析和解决实际地下建筑工程问题的能力；2. 提高学生在团队协作中沟通、讨论和总结的能力；3. 培养学生利用现代信息技术手段收集、整理和展示地下建筑工程相关知识的能力。

情感态度价值观目标：1. 激发学生对地下建筑工程领域的兴趣，培养其探索精神和创新意识；2. 引导学生关注地下建筑工程的社会效益和环境保护，树立绿色建筑理念；3. 培养学生尊重劳动者，认同建筑工人的辛勤付出，树立正确的价值观。

本课程旨在通过理论教学与实践操作相结合，使学生全面了解地下建筑工程的知识体系，提高解决实际问题的能力，培养团队合作精神，同时注重情感态度价值观的培养，使学生在掌握专业知识的同时，具备良好的社会责任感和职业道德。

二、教学内容1. 地下建筑工程概述：包括地下建筑工程的定义、分类、用途及其在城市建设中的作用；教材章节：第一章 地下建筑工程概述2. 地下建筑工程设计原则与要求：介绍地下建筑工程设计的基本原则、设计流程及主要技术要求；教材章节：第二章 地下建筑工程设计3. 地下建筑工程施工技术：讲解地下建筑工程常用的施工方法、技术要点及质量控制措施；教材章节：第三章 地下建筑工程施工技术4. 地下建筑工程结构与支护：分析地下建筑工程的结构类型、受力特点及支护技术；教材章节：第四章 地下建筑工程结构与支护5. 地下建筑工程防水与排水：探讨地下建筑工程防水与排水的原理、方法及施工要求；教材章节：第五章 地下建筑工程防水与排水6. 地下建筑工程环境保护与节能：阐述地下建筑工程在施工过程中对环境保护的措施及节能技术；教材章节：第六章 地下建筑工程环境保护与节能7. 地下建筑工程实例分析：通过分析典型地下建筑工程案例，使学生了解实际工程中的应用及问题解决；教材章节：第七章 地下建筑工程实例分析教学内容按照教材章节进行组织，注重理论与实践相结合，循序渐进地引导学生掌握地下建筑工程的知识体系。

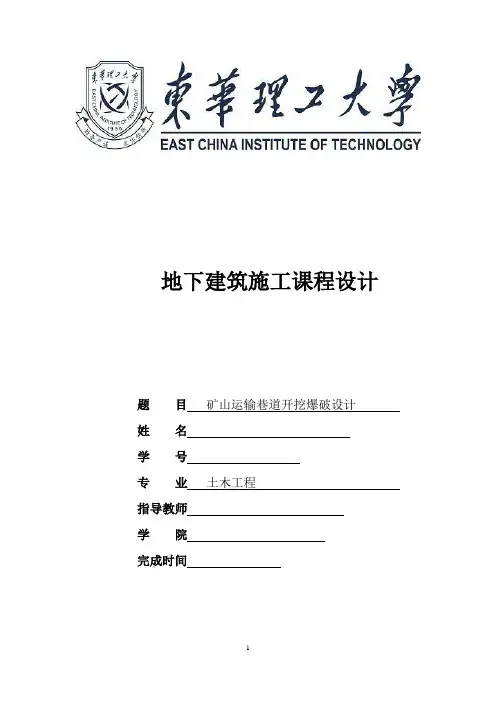

地下建筑施工课程设计题目矿山运输巷道开挖爆破设计姓名学号专业土木工程指导教师学院完成时间目录1、爆破工程课程设计任务书 (4)1.1课程设计的任务 (4)1.2课程设计内容及要求 (4)1.3设计步骤 (5)2、工程概况 (6)2.1原始条件 (6)2.2爆破地质条件 (6)2.3、工程特点 (6)2.4设计目标 (6)3、爆破方案 (6)3.1光面爆破 (6)3.2掘进爆破技术 (7)3.3施工流程图： (7)4、爆破参数选择与计算 (7)4.1花岗岩的物理性质 (8)4.2巷道掘进断面相关数据和公式 (8)4.3各参数汇总 (12)5、装药、填塞与起爆网路 (13)5.1掏槽眼和辅助眼的装药结构 (14)5.2周边眼的装药结构 (15)5.3炮泥的填塞 (15)5.4起爆方法 (15)5.5施工工艺 (16)6、安全措施 (17)6.1爆破安全距离 (17)6.2爆破事故的预防 (17)6.3爆后检查 (18)6.4盲炮的预防及处理 (19)7．施工组织 (19)8．爆破条件及主要技术经济指标 (20)参考文献 (22)致谢 (22)1、爆破工程课程设计任务书1.1课程设计的任务根据爆破安全规程（GB6722-2003）、简明爆破工程设计手册等要求，进行某工程的爆破设计。

1.2课程设计内容及要求﹙1﹚设计图纸的要求：工程设计图纸是工程技术人员的语言，绘制工程设计图纸也是工程技术人员的基本功。

对课程设计图纸有如下几点要求：①设计图纸必须全面正确反映设计意图，内容与文字说明必须一致；（采用2号图纸，不少于2张）且和说明书同装档案袋。

②图面布置要适中，图间保持一定的间距并留有适当的空边；③比例尺要选择适当，图纸一律用标准图纸，图例一律采用通用标准格式，图纸要求统一编号；④线条粗细分明符合工程制图要求，标注必要尺寸，图中注文数字、外文字母一律用工程字体；⑤设计图标按国家统一标准绘制。

⑥设计图纸内容由学生同指导老师协商确定。

第1篇一、设计背景随着城市化进程的加快和地下空间利用需求的增加，地下工程施工技术在我国得到了广泛应用。

为了提高学生对地下工程施工技术的理解和掌握，本课程设计旨在让学生通过实际操作和理论分析，深入了解地下工程施工的基本原理、施工方法和施工组织，培养其解决实际工程问题的能力。

二、设计目标1. 理解地下工程的概念、分类和特点；2. 掌握地下工程施工的基本原理、施工方法和施工组织；3. 培养学生分析、解决实际工程问题的能力；4. 提高学生的团队合作精神和沟通能力。

三、设计内容1. 地下工程概况（1）地下工程的分类：按领域用途、空间位置等进行分类；（2）地下工程的特点：如施工环境复杂、安全风险高、施工难度大等；（3）地下工程施工的基本要求：如保证施工质量、安全、环保等。

2. 地下工程施工方法（1）明挖法：放坡开挖、非放坡开挖等；（2）暗挖法：浅埋暗挖法、盾构法、沉管法等；（3）特殊施工方法：如冻结法、顶管法等。

3. 地下工程施工组织（1）施工组织设计：包括施工进度、施工方案、施工资源、施工质量、安全、环保等方面的内容；（2）施工平面布置：包括施工场地、施工道路、临时设施、施工设备等；（3）施工资源配置：包括人力、物力、财力等。

4. 地下工程施工案例分析选择典型地下工程案例，分析其施工过程中的关键技术、施工组织、施工管理等方面的问题，总结经验教训。

四、设计步骤1. 确定设计题目，收集相关资料；2. 分析地下工程概况，确定施工方法；3. 制定施工组织设计，进行施工平面布置；4. 进行施工资源配置，确定施工进度；5. 撰写课程设计报告，进行答辩。

五、设计评价1. 设计报告的完整性、合理性；2. 施工方案的科学性、可行性；3. 施工组织设计的合理性、有效性；4. 案例分析的真实性、深度；5. 团队合作精神和沟通能力。

通过本次地下工程施工课程设计，学生将全面了解地下工程施工技术，提高其解决实际工程问题的能力，为今后从事地下工程相关工作奠定坚实基础。

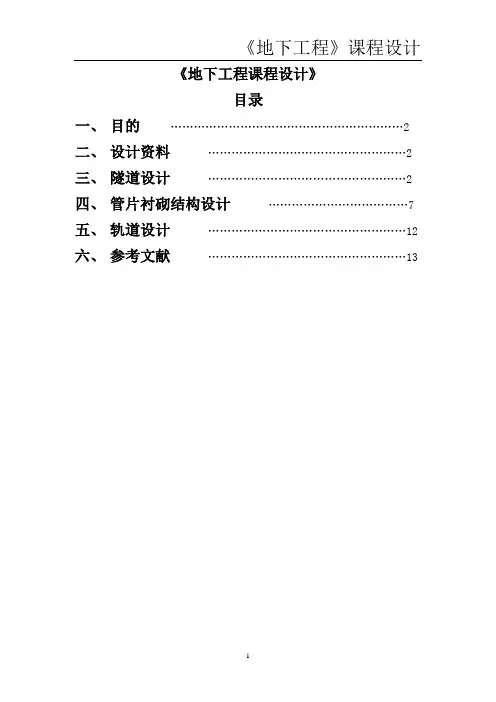

《地下工程课程设计》目录一、目的 (2)二、设计资料 (2)三、隧道设计 (2)四、管片衬砌结构设计 (7)五、轨道设计 (12)六、参考文献 (13)地铁区间盾构隧道建筑限界的确定与横断面设计一.目的:通过课程设计,使学生掌握地铁区间隧道车辆轮廓线、车辆限界、设备限界和建筑限界的计算过程与影响因素，车辆类型，支护结构类型，轨道类型，受电弓知识，直线与曲线隧道计算超高的办法及其对隧道建筑限界的影响等知识，使学生能够在任一速度和曲线半径下，选择车型和轨道设计，进行隧道衬砌选择和衬砌管片的选择，并且设计出管片的厚度和二次衬砌的厚度（若需要），绘出给定条件下的隧道建筑限界图（车辆轮廓线图、车辆限界图、设备限界图和建筑限界图），并给出具体控制点的坐标值，绘出单（复）线隧道直线和曲线条件下的衬砌内轮廓图，绘出衬砌设计图，绘出管片设计图等。

二．设计资料：取之于“广州地铁某线某区间盾构隧道设计”。

圆形盾构地铁区间隧道，底层参数为：粉粘土，上覆地层高12.0m，容重18.0kN/m3，地面超载20.0kN/m3，侧压力系数0.5，地基抗力系数30.0MPa/m。

设计要求：1)直线隧道，时速80km/h2)曲线段隧道，时速70 km/h，半径750m，车型B1,减震轨枕。

三．隧道设计：本隧道设计选择B1车型中的下部受流型车型，其车辆主要参数如下：1.车辆长度：19000mm2. 车辆宽度：2800mm3. 车辆高度：3800mm4. 车体重量：1) 空车：24000kg（钢车）2）重车：42600kg（钢车）●车辆轮廓线B1型计算车辆轮廓线坐标值（mm）如下表：点号0 1 2 3 4 5 6 27 28X 0 840 950 1129 1229 1299 1318 1332 1387Y 3800 3800 3750 3636 3538 3406 3315 3077 3063点号29 30 7 8 9 —10d 11d 12dX 1413 1358 1400 1400 1400 —1255 1255 1255Y 2621 2605 1860 1100 600 —600 355 160点号13d 14d 15d 16d 17d 20d 21 22 23X 1440 1441 1230 1065 1065 818 818 717.5 717.5Y 160 120 85 85 165 165 0 0 -25点号24 25 26 —12e 13e 14e ——X 676.5 676.5 0 —-1255 -1428 -1428 ——Y -25 80 80 —222 222 190 ——注：表中第0~9、10d点是车体上的控制点；第11d点是车轴上轴箱的控制点；第12d~15d点是转向架构架下受流器的控制点；第16d~20d点为下部受流转向架构架上的控制点；第21、22点为车轮踏面上的控制点；第23、24点为轮缘上的控制点；第25、26为连接在车轴上的齿轮箱最低点；第27~30点为信号灯预留位置。

《地下工程》课程教学大纲课程英文名称：Underground Engineering课程编号：193990410课程类别：专业课课程性质：选修课学分： 3学时：48 (其中：讲课学时：32 课程设计学时：16 上机学时：0 )适用专业：土木工程本科专业开课部门：土木工程与建筑学院一、课程教学目的和课程性质地下工程是土木工程专业公共选修专业课，本课程的知识和技术可直接应用于科研和生产实际，以获得关于地下工程总体上的认识。

本课程的基本理论和技术是土木工程专业岩土工程与地下工程方向必需了解的专业基础知识。

本课程对地下空间工程的特性和利用形态、明挖法修建的地下工程、盾构法修建的地下工程、掘进机法修建的地下工程、矿山法修建的地下工程等方面进行概述性介绍，使学生对地下工程知识有一个总体而全面的了解，将大大提高拓宽学生的专业知识面，增进学生的工程概念，因而也是学生基本素质教学的组成部分。

二、本课程与相关课程的关系先修课程：《理论力学》、《材料力学》、《结构力学》、《岩体力学》、《土力学》、《基础工程》、《结构设计原理》、《岩土锚固及支挡工程》。

后续课程：《地铁与轻轨》三、课程的主要内容及基本要求(一)理论学时部分本课程对学生的基本要求是：(1)掌握主要地下工程的利用形态；(2)掌握深基坑工程的计算原理和设计方法；(3)掌握盾构法修建的地下工程原理和施工方法以及盾构设备基本类型与选型；(4)掌握TBM法修建的地下工程设计原理和施工方法以及TBM基本类型与构造；(5)掌握矿山法修建的地下工程设计原理和施工方法。

第一单元地下工程概述(6学时)[知识点](1)地下空间工程的特性和利用：地下工程的空间种类；地下工程的空间特性；地下空间的优缺点。

(2)地下工程的利用形态：为人类生存、确保安全加以利用的地下工程(生活、地下储藏设施)；伴随城市发展而加以利用的地下工程(地下商业街、地下停车场、地下铁道、市政地下管道、能源供给设施、上下水道设施)；伴随科学技术发展而利用的地下工程(地下生产工厂、水力发电站、原子能发电站、废弃地下处理设施)；大规模国土的有效的地下工程(铁路设施、公路设施、海峡通道工程)；防御和减少灾害的地下设施(灾害及防灾的地下设施、防护建筑、储备设施、防御洪水灾害的地下坝与地下河)。

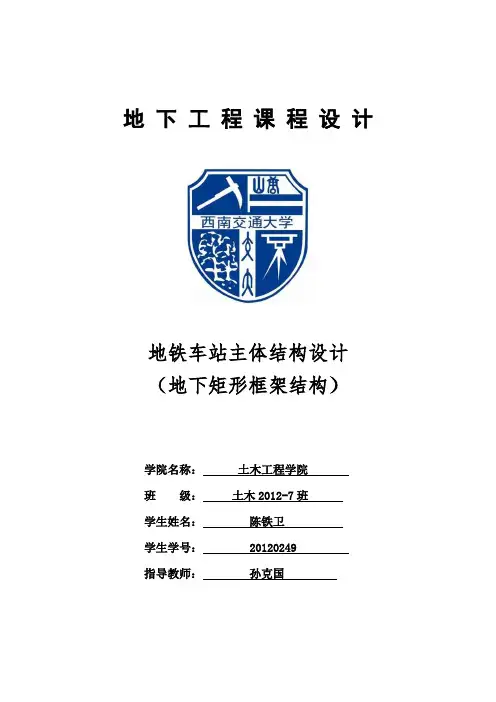

地下工程课程设计地铁车站主体结构设计（地下矩形框架结构）学院名称：土木工程学院班级：土木2012-7班学生姓名：陈铁卫学生学号： 20120249指导教师：孙克国目录第一章课程设计任务概述 (1)1.1 课程设计目的 (1)1.2 设计规范及参考书 (1)1.3 课程设计方案 (1)1.3.1 方案概述 (1)1.3.2 主要材料 (3)1.4 课程设计基本流程 (3)第二章平面结构计算简图及荷载计算 (5)第三章结构内力计算 (8)第四章结构（墙、板、柱）配筋计算 (14)第一章 课程设计任务概述1.1 课程设计目的初步掌握地铁车站主体结构设计的基本流程；通过课程设计学习，熟悉地下工程“荷载—结构”法的有限元计算过程；掌握平面简化模型的计算简图、主动荷载及荷载的组合方式、弹性反力及其如何在计算中体现；通过实际操作，掌握有限元建模、划分单元、施加约束、施加荷载的方法；掌握地下矩形框架结构的内力分布特点，并根据结构内力完成配筋工作。

为毕业设计及今后的实际工作做理论和实践上的准备。

1.2 设计规范及参考书1、《地铁设计规范》2、《建筑结构荷载规范》3、《混凝土结构设计规范》4、《地下铁道》（高波主编，西南交通大学出版社）5、《混凝土结构设计原理》教材6、计算软件基本使用教程相关的参考书（推荐用ANSYS ）1.3 课程设计方案1.3.1 方案概述某地铁车站采用明挖法施工，结构为矩形框架结构，结构尺寸参数详见表1-2。

车站埋深3m ，地下水位距地面3m ，中柱截面横向尺寸固定为0.8m （如图1-1横断面方向），纵向柱间距8m 。

为简化计算，围岩为均一土体，土体参数详见表1-1，采用水土分算。

路面荷载为2/20m kN ，钢筋混凝土重度3/25m kN co =γ，中板人群与设备荷载分别取2/4m kN 、2/8m kN 。

荷载组合按表1-3取用，基本组合用于承载能力极限状态设计，标准组合用于正常使用极限状态设计。

地下建筑结构》课程设计一、课程目标知识目标：1. 学生能够掌握地下建筑结构的基本概念、分类及功能。

2. 学生能够理解地下建筑结构的设计原则，包括承重、防水、通风等方面。

3. 学生能够了解地下建筑结构在城市建设中的应用及其优点。

技能目标：1. 学生能够运用所学知识分析地下建筑结构的优缺点，提出改进方案。

2. 学生能够通过实际案例分析，掌握地下建筑结构的设计方法和施工技术。

3. 学生能够运用图示、模型等形式，展示地下建筑结构的设计理念。

情感态度价值观目标：1. 培养学生对地下建筑结构的兴趣，激发他们对城市建设的热情。

2. 增强学生的团队合作意识，培养他们在设计过程中尊重他人意见的良好品质。

3. 培养学生的创新精神，使他们认识到地下建筑结构在可持续发展中的重要性。

本课程旨在帮助学生掌握地下建筑结构的基本知识，提高他们的设计能力和实践操作技能。

结合学生的年龄特点和认知水平，课程内容以实际案例为载体，注重理论与实践相结合，培养学生的创新意识和解决问题的能力。

通过本课程的学习，学生将能够更好地理解地下建筑结构在现代社会中的重要作用，为未来城市建设贡献力量。

二、教学内容1. 地下建筑结构基本概念：包括地下建筑的定义、分类、功能及发展历程。

- 教材章节：第一章 地下建筑结构概述2. 地下建筑结构设计原则：讲解承重、防水、通风、采光等方面的设计要求。

- 教材章节：第二章 地下建筑结构设计原理3. 地下建筑结构施工技术：介绍常见的施工方法、工艺流程及质量控制要点。

- 教材章节：第三章 地下建筑结构施工技术4. 地下建筑结构案例分析：分析具有代表性的地下建筑项目，总结其设计理念、施工技术和优缺点。

- 教材章节：第四章 地下建筑结构案例分析5. 地下建筑结构创新设计：引导学生运用所学知识，开展创新设计实践。

- 教材章节：第五章 地下建筑结构创新设计6. 课程总结与拓展：对本课程内容进行总结，探讨地下建筑结构在可持续发展、城市更新等方面的应用前景。

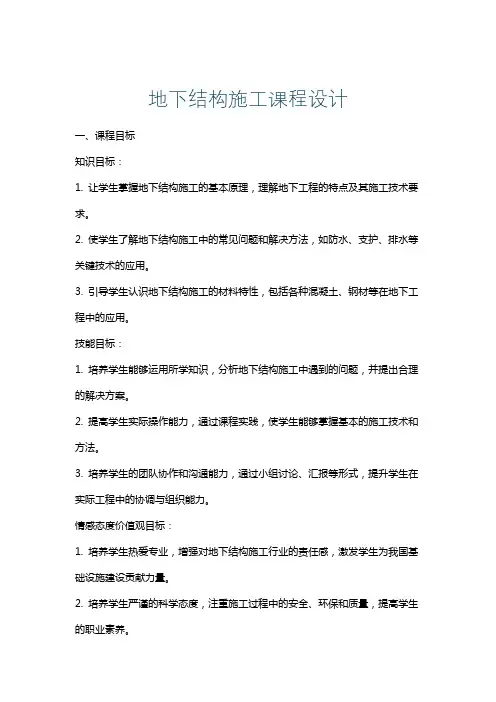

地下结构施工课程设计一、课程目标知识目标：1. 让学生掌握地下结构施工的基本原理，理解地下工程的特点及其施工技术要求。

2. 使学生了解地下结构施工中的常见问题和解决方法，如防水、支护、排水等关键技术的应用。

3. 引导学生认识地下结构施工的材料特性，包括各种混凝土、钢材等在地下工程中的应用。

技能目标：1. 培养学生能够运用所学知识，分析地下结构施工中遇到的问题，并提出合理的解决方案。

2. 提高学生实际操作能力，通过课程实践，使学生能够掌握基本的施工技术和方法。

3. 培养学生的团队协作和沟通能力，通过小组讨论、汇报等形式，提升学生在实际工程中的协调与组织能力。

情感态度价值观目标：1. 培养学生热爱专业，增强对地下结构施工行业的责任感，激发学生为我国基础设施建设贡献力量。

2. 培养学生严谨的科学态度，注重施工过程中的安全、环保和质量，提高学生的职业素养。

3. 引导学生关注社会发展，认识到地下结构施工在城市化进程中的重要性，激发学生为社会进步贡献力量的意识。

课程性质：本课程为专业实践课，注重理论知识与实际操作相结合，培养学生的实际操作能力和问题解决能力。

学生特点：学生已具备一定的土木工程专业基础知识，具备初步的分析问题和解决问题的能力。

教学要求：结合课本内容，注重理论与实践相结合，通过案例教学、实地考察、课程设计等形式，提高学生的专业素养和实践能力。

同时，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 地下结构施工原理：包括地下工程的特点、施工技术要求、工程案例解析等，对应教材第1章内容。

2. 地下结构施工技术：涵盖防水、支护、排水等关键技术，分析各类技术在地下工程中的应用，对应教材第2章内容。

3. 地下结构施工材料：介绍混凝土、钢材等主要施工材料的特点及在地下工程中的应用，对应教材第3章内容。

4. 地下结构施工问题及解决方法：分析常见问题，如沉降、裂缝、渗漏等，探讨解决方法，对应教材第4章内容。

浅埋式闭合框架结构设计计算书设计资料根据学号位数为016，选择的尺寸序号为（7）即mm L mm L y x 3300,3900==， 选择荷载序号为③,即m kN q m kN q /38,/2821==。

由于设计资料中明确了荷载以考虑最不利组合（含恒荷载），故在该荷载值即为设计值。

考虑到闭合框架在长度方向上的尺寸较大，计算中视其为平面应变问题，取1m 长的框架为计算单元。

施工材料的性质如表1-1一、截面尺寸确定及内力计算设S为400mm,则有h1=S+h=400+360=760mm),可得h+S/3≤760mm,1计算弯矩M1.1.结构的计算简图和基本结构如下图。

图-2计算简图和基本结构1.2典型方程弹性地基梁上的平面框架的内力计算可以采用结构力学中的力法，只是需要将下侧（底板）按弹性地基梁考虑。

由图-1的基本结构可知，此结构是对称的，所以就只有X1和X2，即可以得出典型方程为：系数是指在多余力xi的作用下，沿着xi方向的位移，△iP是指在外荷载的作用下沿xi的方向的位移，按下式计算：δij=δ’ij+bij△ij=△’iP+bipδ’ij=dsi∑⎰EJMjMδij---框架基本结构在单位力的作用下产生的位移（不包括地板）。

bij---底板按弹性地基梁在单位力的作用下算出的切口处xi方向的位移；’iP---框架基本结构在外荷载的作用下产生的位移；bip---底板按弹性地基梁在外荷载的作用下算出的切口处xi方向的位移。

1.3求δ’ij和△’iP：图-5 p M M1=1(kN.m) M2=3.3(kN.m)图-3 M 1图-4 M 2MP 上=53.235(kN.m)MP 下=260.145(kN.m) (摘自excel 文件；) 根据结构力学的力法的相关知识由图乘法可以得到： 惯性矩: 设EI=1，可得各系数如下：δ’11=EI L L 2xy +⨯=23.958δ’22=EIy21L 2/3M =10.5δ’12=δ’21=EIL M M y21=-10.89△’1p=EI)L 1/3)M -(M 22L M 1M /2L 1/3(2-y P 下P y P P x ⨯⨯⨯+⨯+⨯⨯⨯⨯=1706.3541△’2p=EI)M 3/4)M -(M L 1/3M 0.5L M （21P 下P y 1y P ⨯⨯⨯+⨯⨯⨯-=-875.7585(摘自excel 文件)1.4 求bij 和bip图-6 M1作用时的弹性地基α=)/1(5.04k 4m EI b接下来要用弹性地基梁的知识，求的相应的θ值。

地下结构工程课程设计前言一、课程目标知识目标：1. 让学生了解地下结构工程的基本概念、分类及在我国的应用现状；2. 掌握地下结构工程的设计原理、施工方法及其关键技术研究；3. 了解地下结构工程的支护体系及其在工程中的应用。

技能目标：1. 培养学生运用所学知识分析地下结构工程问题的能力；2. 提高学生设计地下结构工程方案并进行方案比选的能力；3. 培养学生运用现代技术手段进行地下结构工程施工组织与管理的能力。

情感态度价值观目标：1. 培养学生对地下结构工程的兴趣，激发学生探究地下空间利用的欲望；2. 增强学生的环保意识，让学生认识到地下结构工程在城市建设中的重要性；3. 培养学生的团队合作精神，提高学生在实际工程项目中的沟通与协作能力。

课程性质：本课程为专业选修课，旨在帮助学生掌握地下结构工程的基本知识、设计原理和施工技术，提高学生解决实际工程问题的能力。

学生特点：学生已具备一定的土木工程专业基础知识，具备初步的工程素养，但缺乏对地下结构工程的深入了解。

教学要求：结合课本内容，注重理论与实践相结合，充分运用案例分析、讨论等多种教学方法，提高学生的主动参与度和实践操作能力。

通过本课程的学习，使学生能够达到上述课程目标，为今后从事地下结构工程设计、施工和管理等工作打下坚实基础。

二、教学内容1. 地下结构工程概述- 地下结构工程的概念、分类与发展趋势- 地下结构工程的优缺点及在城市建设中的应用案例2. 地下结构工程设计原理- 地下结构工程的受力特点及设计原则- 地下结构工程的稳定性分析及支护体系设计- 地下结构工程的防水与排水设计3. 地下结构工程施工技术- 地下结构工程的施工方法及工艺流程- 施工过程中的关键技术问题及其处理方法- 地下结构工程施工组织与管理4. 地下结构工程案例解析- 分析典型地下结构工程案例，了解工程实施过程中的成功经验与教训- 结合案例，讨论地下结构工程的设计与施工要点教学内容安排与进度：第一周：地下结构工程概述第二周：地下结构工程设计原理第三周：地下结构工程施工技术第四周：地下结构工程案例解析教材章节：第一章：地下结构工程概述第二章：地下结构工程设计原理第三章：地下结构工程施工技术第四章：地下结构工程案例解析教学内容紧密结合课程目标，注重科学性和系统性，通过以上教学内容的学习，使学生全面掌握地下结构工程的基本知识、设计原理和施工技术，提高解决实际工程问题的能力。

地下结构课程设计一、课程目标知识目标：1. 学生能理解并掌握地下结构的定义、分类及功能；2. 学生能够描述不同类型的地下结构在城市建设中的重要作用；3. 学生能够了解地下结构施工的基本原理和方法。

技能目标：1. 学生能够通过观察、分析，识别并绘制常见的地下结构示意图；2. 学生能够运用已学知识，对地下结构的设计和施工提出合理化建议；3. 学生能够运用合作学习的方法，进行地下结构相关资料的收集、整理和分析。

情感态度价值观目标：1. 培养学生对地下结构工程建设的兴趣，激发他们探索科学奥秘的热情；2. 增强学生的团队合作意识，培养他们在合作中互相学习、共同提高的精神；3. 培养学生关注城市地下空间利用，提高他们的环保意识和资源利用观念。

本课程旨在帮助学生深入了解地下结构的基本知识，培养他们运用所学知识解决实际问题的能力。

针对学生的年级特点，课程设计注重理论与实践相结合，以激发学生的兴趣和好奇心。

通过课程学习，使学生能够更好地理解地下结构在城市建设中的重要作用，提高他们的创新意识和实践能力。

二、教学内容1. 地下结构的定义与分类- 地下结构的定义及功能- 地下结构的分类及特点2. 地下结构的应用与功能- 地下交通设施：地铁、地下通道等- 地下公共设施：地下商场、停车场等- 地下工程设施：隧道、地下管道等3. 地下结构施工技术- 施工原理与方法- 施工过程中的难点与解决措施- 施工安全与环保措施4. 地下结构设计与分析- 设计原则与方法- 地下结构稳定性分析- 地下结构抗震性能分析5. 案例分析- 分析国内外典型地下结构工程案例- 了解工程背景、设计理念及施工技术教学内容依据课程目标进行选择和组织，注重科学性和系统性。

本章节内容共分为五个部分，分别对应课程目标中的知识目标、技能目标和情感态度价值观目标。

教学过程中，教师需结合教材相关章节，按照教学大纲安排和进度，有序开展教学活动。

通过本章节学习，使学生全面了解地下结构的基本知识，提高他们的实践能力。

地下建筑结构课程设计1. 课程设计背景地下建筑结构作为一种全新的建筑形式，具有广泛的应用前景。

课程设计旨在通过理论学习和工程实践，探究地下建筑结构的设计原理和施工技术，为学生提供完整的地下建筑设计方案和施工方案，培养学生的实际操作能力与创新意识。

2. 课程设计目标•理解地下建筑结构的特点、优点及适用范围，掌握地下建筑结构设计原理和施工技术；•能够独立开展地下建筑结构的设计方案和施工方案；•培养实际操作能力和创新意识，提高综合素质与团队合作精神。

3. 课程设计内容3.1 理论学习•地下建筑结构的特点和适用范围；•地下建筑结构的施工工艺和材料选用；•地下建筑结构的设计原理和方法；•地下建筑结构的质量控制和安全管理。

3.2 工程实践•地下建筑结构设计方案的编制；•地下建筑结构施工方案的编制；•制定地下建筑结构施工计划和施工日志；•地下建筑结构施工现场实习。

4. 课程设计方案4.1 课程设置4.1.1 线上学习•第一周：学习地下建筑结构的特点和适用范围；•第二周：学习地下建筑结构的施工工艺和材料选用；•第三周：学习地下建筑结构的设计原理和方法；•第四周：学习地下建筑结构的质量控制和安全管理。

4.1.2 线下实践•第五周：地下建筑结构设计方案的编制；•第六周：地下建筑结构施工方案的编制；•第七周：制定地下建筑结构施工计划和施工日志；•第八周：地下建筑结构施工现场实习。

4.2 课程评估•课堂参与度（20%）：包括线上学习和线下实践两部分；•课程报告（30%）：学生需提交地下建筑结构设计方案和施工方案；•实践成果（50%）：参与地下建筑结构施工现场实习，实际操作能力和团队协作精神将作为重要评估标准。

5. 总结通过本次地下建筑结构课程设计，学生能够深入了解地下建筑结构的理论知识和实践技能，掌握地下建筑结构的设计原理和施工技术，培养实际操作能力和创新意识，提高综合素质与团队合作精神。

同时，本课程设计实用性强，使学生能够更好地适应未来的建筑市场需求。

目录1 工程概述 (1)2 勘察目的、任务要求和依据的技术标准 (1)2.1勘察目的、任务要求 (1)2.2勘察依据 (2)3 勘察方法和勘察工作量 (2)4 场地岩土工程条件 (3)4.1地形地貌 (3)4.2气象条件 (3)4.3区域地质构造 (3)4.4土层结构与类型 (3)4.5水文地质条件 (5)4.6场地水土的腐蚀性评价 (5)5 场地稳定性和适宜性评价 (5)5.1场地稳定性评价 (5)5.2场地和地基的地震效应 (5)5.3适宜性综合评价 (6)6 岩土工程分析评价 (6)6.1岩土参数的统计与分析 (6)6.2各土层地基基础设计参数 (6)6.3岩土层性质综合分析与评价 (7)6.4 地基均匀性评价 (7)7．地基基础方案 (7)7.1工程结构条件 (7)7.2天然地基 (7)7.3复合地基方案 (8)7.4桩基础 (8)8 基坑稳定性和支护方案建议 (9)8.1基坑周边环境条件 (9)8.2基坑支护设计参数 (10)8.3支护设计方案选择 (10)8.4基坑监测 (10)9 基础设计与施工中可能遇到的问题及建议 (10)10 结论与建议 (11)11 附录附录A 物理力学性质指标统计表附录B 图例附录C 建筑物与勘探点平面位置图附录D 工程地质剖面图附录E钻孔柱状图（部分）附录F 静力触探单孔曲线柱状图（部分）附录G勘探点一览表附录H分层土工试验成果报告表附录I综合固结试验成果图附录J 砂（粉）土液化判别及液化指数计算表附录K 水质分析报告附录L 土的腐蚀性室内检测报告附录M 岩石饱和单轴抗压强度试验成果表附录N 地基土层剪切波速测试报告徐州市金博世纪广场岩土工程详细勘察报告1 工程概述拟建徐州市金博世纪广场项目位于徐州市煤港路与奔腾大道交叉口西南侧（具体位置详见图1.1）。

地块周边城市形态较完善，社区生活氛围浓厚，交通便利。

图1.1 场地地理位置图拟建项目总占地面积约32761m2，总建筑面积约176443.74m2，其中地上建筑面积约145782.74m2，地下建筑面积为30661m2。

遵义师范学院本科生课程设计题目浅埋矩形闭合框架结构设计学生姓名黎进伟学号 144680201025课程名称《地下建筑结构课程设计》学院工学院所学专业土木工程指导教师欧光照一、课题设计与分工要求（一）设计课题课题：浅埋矩形闭合框架结构设计（二）课题分工与要求课题：所有同学完成，每位同学参数不同。

二、目的和要求1、掌握常见各地下结构的设计原则与方法，了解基本的设计流程；2、综合运用地下工程设计原理、工程力学、钢筋混凝土结构学及工程施工、工程技术经济的基本知识、理论和方法，正确地依据和使用现行技术规范，并能科学地搜集与查阅资料（特别希望各位同学能够充分利用好网络资源）；3、掌握地下建筑结构的荷载的确定；矩形闭合框架的计算、截面设计、构造要求；附建式地下结构的内力计算、荷载组合、截面设计及构造；基坑围护结构的内力计算、稳定性验算、变形计算及构造设计；地下连续墙结构的施工过程及计算要点。

4、掌握绘制地下结构施工图的基本要求、技能和方法；5、要求同学们以课题为核心，即要求团结协作，培养和发扬团队精神，又要求养成独立自主，勤奋学习，培养良好的自学能力和正确的学习态度。

三、应完成的设计工作量（一）计算书一份1、设计资料：任务书、附图及必要的设计计算简图；2、荷载计算、尺寸的确定、内力计算、截面的设计及验算、稳定性验算、抗浮的验算、基础承载力的计算等（根据各课题的要求不同选择计算内容）；3、关键部位配筋的注意事项。

4、可能的情况下提供多施工方案（两个即可）比较。

5、依据施工要求的截面尺寸设计。

四、设计时间：两周（12月17日至12月28日）五、主要参考资料1、《地下建筑结构》（第一版），朱合华主编，中国建筑工业出版社编，20052、《地下结构工程》，东南大学出版社，龚维明、童小东等编，20043、《建筑基坑支护技术规程（JGJ120-99）》，中国建筑工业出版社，19994、《基坑工程手册》，中国建筑工业出版社，刘建航、候学渊编，19975、《钢筋混凝土结构设计规范》（GB50010-2002），中国建筑工业出版社，20026、《建筑地基基础设计规范》（GB50007-2002），中国建筑工业出版社，20027、中华钢结构论坛（）。
