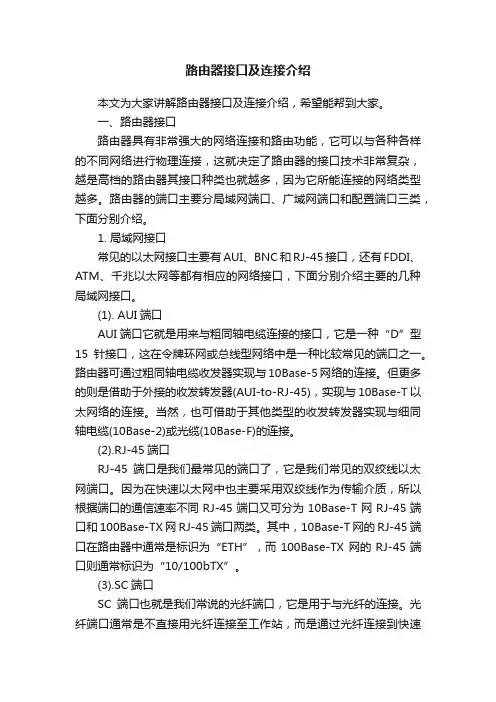

路由器接口及连接介绍本文为大家讲解路由器接口及连接介绍，希望能帮到大家。

一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。

路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。

1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。

(1). AUI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。

但更多的则是借助于外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

当然，也可借助于其他类型的收发转发器实现与细同轴电缆(10Base-2)或光缆(10Base-F)的连接。

(2).RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。

因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

其中，10Base-T网的RJ-45 端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”。

(3).SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接。

光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。

这种端口一般在高档路由器才具有，都以“100b FX”标注。

2. 广域网接口在上面就讲过，路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的连接。

第3章常用网络接口与线缆 .................................................................................................................................... 3-13.1 培训目标 ......................................................................................................................................................... 3-13.2 局域网接口及线缆 ....................................................................................................................................... 3-23.2.1 常见局域网类型.................................................................................................................................. 3-23.2.2 以太网的类型 ...................................................................................................................................... 3-33.2.3 10M以太网............................................................................................................................................. 3-43.2.4 快速以太网........................................................................................................................................... 3-73.2.5 千兆以太网........................................................................................................................................... 3-83.3 广域网接口与线缆 ....................................................................................................................................... 3-93.3.1 广域网的类型 ...................................................................................................................................... 3-93.3.2 异步串口与同步串口 ....................................................................................................................... 3-113.3.3 V.35接口规程 ...................................................................................................................................... 3-143.3.4 ISDN BRI接口 ...................................................................................................................................... 3-173.3.5 CE1/PRI接口 ........................................................................................................................................ 3-183.4 光纤、光缆................................................................................................................................................... 3-193.4.1 光纤通信系统组成............................................................................................................................ 3-193.4.2光纤...................................................................................................................................................... 3-203.4.3光缆...................................................................................................................................................... 3-213.4.4 常见光纤接头 .................................................................................................................................... 3-223.4.5 光接口连接器 .................................................................................................................................... 3-233.5小结................................................................................................................................................................ 3-24第3章常用网络接口与线缆3.1 培训目标VRP（Versatile Routing Platform，通用路由平台，华为3Com 自主开发的网际操作系统）支持路由器上的物理接口和逻辑接口这两类接口。

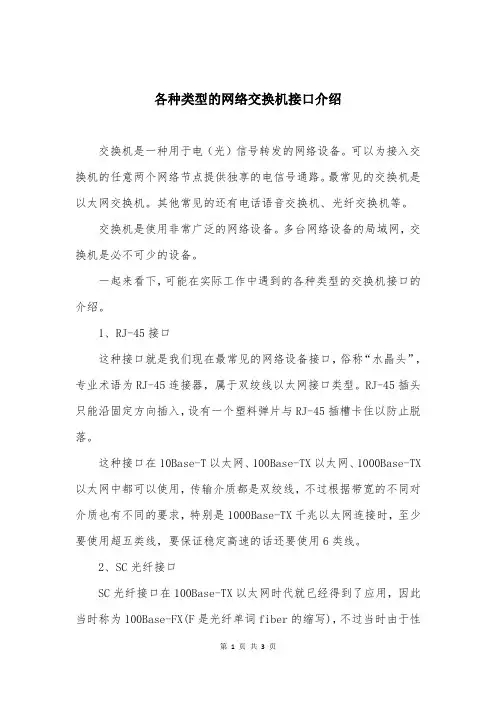

各种类型的网络交换机接口介绍交换机是一种用于电（光）信号转发的网络设备。

可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机。

其他常见的还有电话语音交换机、光纤交换机等。

交换机是使用非常广泛的网络设备。

多台网络设备的局域网，交换机是必不可少的设备。

一起来看下，可能在实际工作中遇到的各种类型的交换机接口的介绍。

1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC 光纤接口。

3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。

AUI接口是一种“D”型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

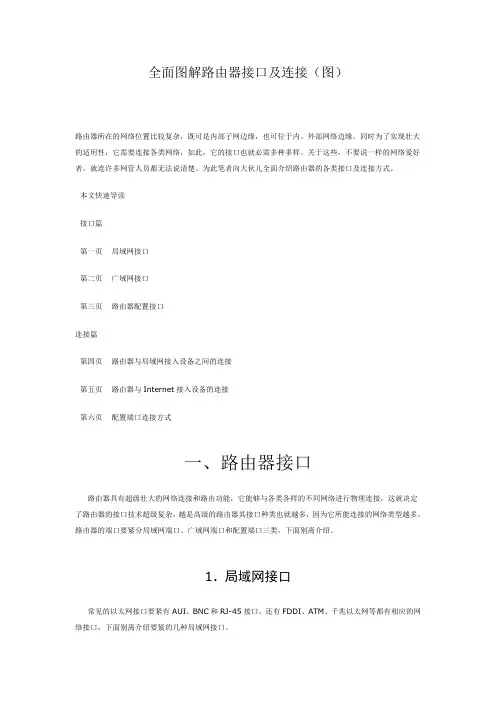

全面图解路由器接口及连接（图）路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。

同时为了实现壮大的适用性，它需要连接各类网络，如此，它的接口也就必需多种多样。

关于这些，不要说一样的网络爱好者，就连许多网管人员都无法说清楚。

为此笔者向大伙儿全面介绍路由器的各类接口及连接方式。

本文快速导读接口篇第一页局域网接口第二页广域网接口第三页路由器配置接口连接篇第四页路由器与局域网接入设备之间的连接第五页路由器与Internet接入设备的连接第六页配置端口连接方式一、路由器接口路由器具有超级壮大的网络连接和路由功能，它能够与各类各样的不同网络进行物理连接，这就决定了路由器的接口技术超级复杂，越是高级的路由器其接口种类也就越多，因为它所能连接的网络类型越多。

路由器的端口要紧分局域网端口、广域网端口和配置端口三类，下面别离介绍。

1. 局域网接口常见的以太网接口要紧有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面别离介绍要紧的几种局域网接口。

（1）AUI端口AUI端口它确实是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。

但更多的那么是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。

固然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。

AUI接口示用意如图1所示。

此主题相关图片如下：（2）．RJ-45端口RJ-45端口是咱们最多见的端口了，它是咱们常见的双绞线以太网端口。

因为在快速以太网中也要紧采纳双绞线作为传输介质，因此依照端口的通信速度不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

各种交换机数据接口类型一览作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。

FDDI 使用双环令牌，传输速率可以达到 100Mbps。

计算机网络中的网络设备与接口配置在计算机网络中，网络设备及其接口配置是实现网络通信的重要环节。

准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。

本文将介绍计算机网络中常见的网络设备和接口配置，以及它们的作用和配置方法。

一、网络设备1. 路由器（Router）路由器是计算机网络中最常见的网络设备之一，在网络层（网络互联层）起到连接不同网络的作用。

路由器通过将数据包转发到目标网络来实现不同网络之间的通信。

在网络规模较大的情况下，需要使用多台路由器互联，形成一个覆盖范围更广的网络。

配置路由器主要包括以下几个方面：（1）IP地址配置：每个路由器都需要配置一个唯一的IP地址，用于在网络层进行数据包转发。

（2）路由配置：根据网络拓扑和路由策略，配置路由表，使得数据包能够正确地被路由器转发到目标网络。

常用的路由协议有OSPF、BGP等。

（3）接口配置：配置路由器的各个接口，包括物理接口和逻辑接口。

对于物理接口，需要设置接口类型、速率、双工模式等参数；对于逻辑接口，需要配置VLAN、子接口等。

2. 交换机（Switch）交换机是计算机网络中用于在数据链路层（数据链路互连层）进行数据包转发的设备。

交换机通过学习源MAC地址和目标MAC地址之间的关联关系，将数据包转发到对应的目标设备。

交换机采用硬件交换方式，具有快速数据传输和广播域隔离的特点。

配置交换机主要包括以下几个方面：（1）VLAN配置：将交换机划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。

（2）链路聚合（Link Aggregation）配置：将多个物理接口绑定为一个逻辑接口，提高接口带宽和冗余性。

（3）STP配置：配置生成树协议（Spanning Tree Protocol），防止交换机网络中出现环路，确保数据包的无环转发。

（4）QoS配置：配置交换机的服务质量（Quality of Service），实现对不同类型数据包的优先级和带宽管理。

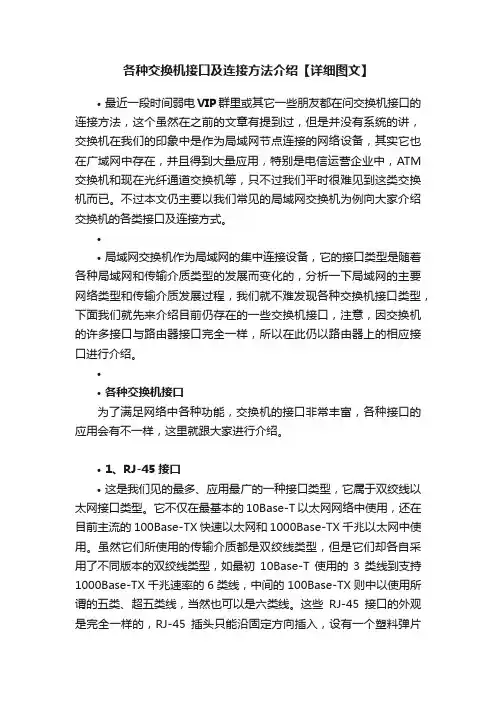

各种交换机接口及连接方法介绍【详细图文】•最近一段时间弱电VIP群里或其它一些朋友都在问交换机接口的连接方法，这个虽然在之前的文章有提到过，但是并没有系统的讲，交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM 交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。

不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。

••局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。

••各种交换机接口为了满足网络中各种功能，交换机的接口非常丰富，各种接口的应用会有不一样，这里就跟大家进行介绍。

•1、RJ-45接口•这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

这些RJ-45接口的外观是完全一样的，RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章:1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。

FDDI 使用双环令牌，传输速率可以达到100Mbps。

CCDI 是FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。
