12网络连接设备及接口

按照传输速率，单单以太网卡就提供了10 Mbps、 100 Mbps、1000 Mbps和10 Gbps等多种速率。数据 传输速率是网卡的一个重要指标。
按照总线类型分类，网卡可分为ISA总线网卡、EISA 总线网卡、PCI总线网卡及其他总线网卡等。
按照所支持的传输介质，网卡可分为双绞线网卡、粗 缆网卡、细缆网卡、光纤网卡和无线网卡。
按供电方式不同，集线器可分为无源Hub和有源Hub。 按网关功能不同，集线器可分为无管理Hub和管理式Hub。 按端口数不同，集线器分为8口、12口、16口、24口、48 口等Hub。 按适用的网络类型不同，集线器可分为以太网Hub、令牌环 网Hub、FDDI Hub、ATM Hub。 按提供带宽不同，集线器可分为10 Mbps、10/100 Mbps、 100 Mbps、10/100/1000 Mbps Hub。 按照扩展方式分类，集线器有可堆叠集线器和不可堆叠集线 器两种。
（2）网卡的类型
▪ 按连接速度分类(P106) A. 10Mbit/s网卡 B. 10/100Mbit/s自适应网卡 C. 1000Mbit/s和100/1000Mbit/s自适应网卡
补充全双工等概念……
单工、半双工与全双工通信
发送
发送 接收
发送 接收
单向通道 (a)
双向通道 (b)
双向通道 (c)
接收
接收 发送
接收 发送
▪ 按总线分类（用接口间接表示总线） A. ISA接口网卡（图4.1，P108）
B. PCI接口网卡（图4.2，P108）
C. PCMCIA总线（图4.2，P109）
▪ 根据应用领域分类 A. 服务器网卡 B. 工作站网卡
▪ 根据端口类型分类 A. RJ-45端口：用于连接双绞线
3 计算机网络中的网桥和交换机
▪ （1）网桥 ▪ （2）交换机的功能
5.2 数据链路层设备
5.2.2 网桥
Bridge
网桥可以将局域网分成两个或更多的网段，根据 MAC地址（物理地址）来转发帧，可以看作一个“低层 的路由器”（路由器工作在网络层，根据网络地址如IP 地址进行转发）。使本地通信限制在本网段内，并转发 相应的信号至另一网段，通过隔离每个网段内部的数据 流量，从而增加了每个结点所能使用的有效带宽。 网桥通常用于联接数量不多的、同一类型的网段。网桥工作在OSI模 型中数据链路层的MAC子层。
（2）集线器的特点
具有以下两个特点： A. Hub只是一个多端口的信号放大设备,只起
到信号的放大和重发作用。
B. 由集线器组成的网络是共享式的网络。发送 数据时都是没有针对性的，而是采用广播方 式发送。
集线器的工作方式——广播
1
5
集线器
2
6
3
7
4
8
（3）集线器的分类
▪ 根据端口的不同分为： A. RJ-45端口(P117)
第2课 网络连接设备
1. 了解常用网络连接设备的作用、 原理、特点
▪ 网卡 集线器 中继器 ▪ 交换机 ▪ Modem ▪ ISDN ▪ ADSL ▪ Cable Modem ▪ 网桥 ▪ 网关
4.1 计算机网络中的网卡
（1）网卡的作用 负责两方面的工作：
A. 将从计算机那里接收的数据传送给网络 连接介质。
5.1 常见物理层设备
5.1.2 集线器
集线器（Hub）在OSI（开放系统互连）参考模 型中处于物理层，其实质是一个中继器，同样必须遵 守MAC（介质访问控制）协议的定时特性，主要功能 是对接收到的信号进行再生放大，以扩大网络的传输 距离。正因为集线器只是一个信号放大和中转的设备， 所以它不具备交换功能。它的作用可以简单的理解为 将一些机器连接起来组成一个局域网 。
B. 接收网络中的数据，交给计算机处理
5.2 数据链路层设备
每一网卡在出厂时都被分配了一个全球惟一的地址 标识，该标识被称为网卡地址或MAC地址，由于该地址 是固化在网卡上的，所以又被称为物理地址或硬件地址。 网卡地址由48位长度的二进制数组成。
Leabharlann Baidu
5.2 数据链路层设备
按照网络技术的不同可分为以太网卡、令牌环网卡、 FDDI网卡等。目前以太网网卡最常见。
B. AUI端口：连接粗同轴电缆
C. BNC端口：连接细同轴电缆
RJ-45接口
▪ RJ-45接口可用于连接RJ-45接头，适用于由 双绞线构建的网络，这种端口是最常见的

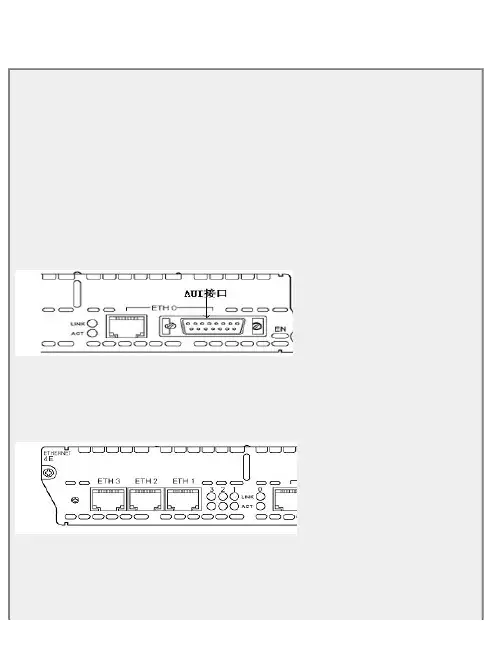

AUI端口
▪ AUI端口是用来与粗同轴电缆连接的接口，它 是一种"D"型15针接口
BNC端口
▪ BNC端口就是用于与细同轴电缆连接的接口， 它一般是通过BNC T型接头进行连接的
B. BNC端口(P117)
C. AUI端口(P118)
▪ 按照可扩展能力来分 A. 可堆叠集线器
B. 不可堆叠集线器 此类型可采用级联方式来扩展端口
（4）计算机网络收发器
▪ 指连接不同传输介质的转接器。 如AUI to RJ-45
中继器
使用中继器应遵守以下两条原则：一是用中继器连接 的以太网不能形成环形网；另一个必须遵守MAC（介质访 问控制）协议的定时特性，即用中继器将电缆连接起来的 段数是有限的。对于以太网，最多只能使用4个中继器，意 味着只能连接5个网段，即遵守以太网的5-4-3-2-1规则。其 中：5是指局域网最多有5个网段；4是指全信道上最多可连 4个中继器；3是指其中3个网段可连网站；2是指有两个网 段只能用来加长而不连任何网站，其目的是减少竞发网站 的个数，而减小发生冲突的几率；1是指由此组成一个共享 局域网，总站数小于1024，全长小于500 m（双绞线）或 2.5 km（粗同轴电缆）。
（3）网卡性能的评价和选择标准
从以下几个方面来考虑： A. 端口类型
B. 工作速度
C. 是否支持全双工工作模式
D. 总线类型 E. 是否支持多操作系统 F. 对服务器端网卡的特殊要求
4.2 计算机网络中的集线器
（1）集线器（Hub）的作用
在OSI（开放系统互连）参考模型中处于物理层， 其实质是一个中继器，同样必须遵守MAC（介质访问 控制）协议的定时特性，主要功能是对接收到的信号 进行再生放大，以扩大网络的传输距离。正因为集线 器只是一个信号放大和中转的设备，所以它不具备交 换功能。它的作用可以简单的理解为将一些机器连接 起来组成一个局域网 。
