模具材料的标准及选用

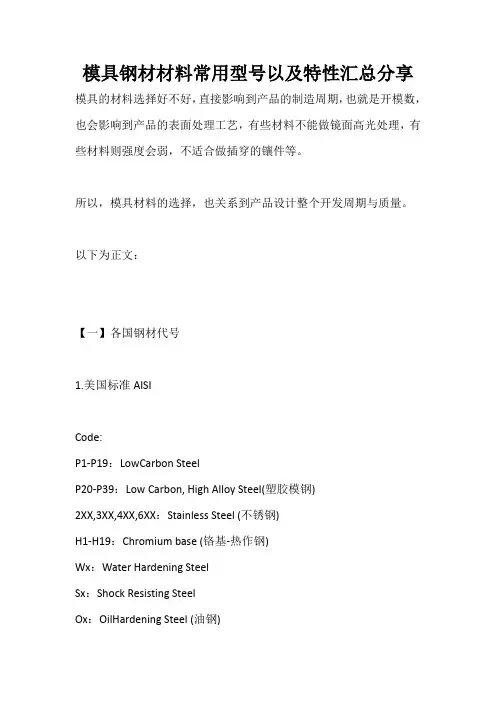

模具钢材材料常用型号以及特性汇总分享模具的材料选择好不好，直接影响到产品的制造周期，也就是开模数，也会影响到产品的表面处理工艺，有些材料不能做镜面高光处理，有些材料则强度会弱，不适合做插穿的镶件等。

所以，模具材料的选择，也关系到产品设计整个开发周期与质量。

以下为正文：【一】各国钢材代号1.美国标准AISICode:P1-P19：LowCarbon SteelP20-P39：Low Carbon, High Alloy Steel(塑胶模钢)2XX,3XX,4XX,6XX：Stainless Steel (不锈钢)H1-H19：Chromium base (铬基-热作钢)Wx：Water Hardening SteelSx：Shock Resisting SteelOx：OilHardening Steel (油钢)Ax：AirHardening SteelDx：High Carbon, High Chromium Steel(铬钢)Mx：Molybdenum base (H.S.S.-高速钢)2.德国标准DINCode:1.2738：Low carbon, high alloy (P20 -塑胶模钢)1.2311：Lowcarbon, high alloy (P20 -塑胶模钢)1.2312：Lowcarbon, high alloy, free Machine (P20-易切削) 1.2083：StainlessSteel (420 -抗酸钢)1.2316：Highperformance stainless Steel (420 -高抗酸钢) 1.2343：Chromiumbase (铬基-H11 –热作钢)1.2344：Chromiumbase (铬基-H13 –热作钢)1.2510：Lowalloy steel (O1-油钢)1.2379：Highcarbon, high chromium steel (D2 –铬钢) 3.日本标准JISCode:SxxC：Plain Carbon steel(黃牌- S55C)SUSxx：Stainless Steel (抗酸钢- 420)SCrx：Chromium SteelSCMx：Chromium Molybdenum Steel（P20）SKx：Carbon Tool SteelSKSx：Low Alloy Steel (油钢- O1)SKD11：MediumHigh Alloy Steel(铬钢- D2)SKD6：Medium High Alloy Steel(中高合金钢-H11)SKD61：Medium High Alloy Steel(中高合金钢-H13)SKHxx：High Speed Steel (高速钢- M 2)SUMx：Free Cutting Steel (易切削钢)SUJx：Bearing Steel【二】模具钢材性能分类模具钢大致可分为三类，即：冷作模具钢、热作模具钢和塑料模具钢。

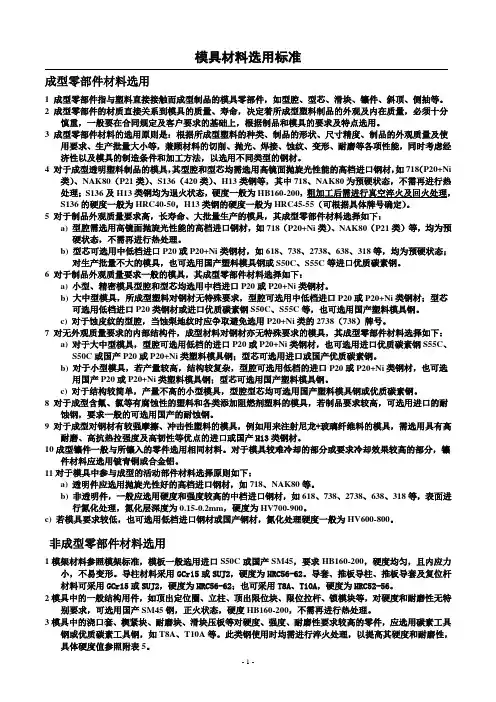

模具材料选用标准成型零部件材料选用1 成型零部件指与塑料直接接触而成型制品的模具零部件，如型腔、型芯、滑块、镶件、斜顶、侧抽等。

2 成型零部件的材质直接关系到模具的质量、寿命，决定着所成型塑料制品的外观及内在质量，必须十分慎重，一般要在合同规定及客户要求的基础上，根据制品和模具的要求及特点选用。

3 成型零部件材料的选用原则是：根据所成型塑料的种类、制品的形状、尺寸精度、制品的外观质量及使用要求、生产批量大小等，兼顾材料的切削、抛光、焊接、蚀纹、变形、耐磨等各项性能，同时考虑经济性以及模具的制造条件和加工方法，以选用不同类型的钢材。

4 对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛旋光性能的高档进口钢材，如718（P20+Ni类）、NAK80（P21类）、S136（420类）、H13类钢等，其中718、NAK80为预硬状态，不需再进行热处理；S136及H13类钢均为退火状态，硬度一般为HB160-200，粗加工后需进行真空淬火及回火处理，S136的硬度一般为HRC40-50，H13类钢的硬度一般为HRC45-55（可根据具体牌号确定）。

5 对于制品外观质量要求高，长寿命、大批量生产的模具，其成型零部件材料选择如下：a) 型腔需选用高镜面抛旋光性能的高档进口钢材，如718（P20+Ni类）、NAK80（P21类）等，均为预硬状态，不需再进行热处理。

b) 型芯可选用中低档进口P20或P20+Ni类钢材，如618、738、2738、638、318等，均为预硬状态；对生产批量不大的模具，也可选用国产塑料模具钢或S50C、S55C等进口优质碳素钢。

6 对于制品外观质量要求一般的模具，其成型零部件材料选择如下：a) 小型、精密模具型腔和型芯均选用中档进口P20或P20+Ni类钢材。

b) 大中型模具，所成型塑料对钢材无特殊要求，型腔可选用中低档进口P20或P20+Ni类钢材；型芯可选用低档进口P20类钢材或进口优质碳素钢S50C、S55C等，也可选用国产塑料模具钢。

模具材料选用标准模具材料选用标准模具是工业生产过程中非常重要的工具，它广泛应用于汽车、航空、轻工、电子、冶金、医疗等行业。

模具制造要求高度精度和稳定性，而材料是影响模具性能的主要因素之一。

因此，在选择模具材料时需要遵循一些标准，以确保模具质量和生产效率。

1.力学性能模具需要承受高压、高温和重负荷的要求，因此选择优质的材料，具有优异的力学性能是非常关键的。

力学性能包括材料的强度、硬度、韧性、延展性等，选择具有高强度、高硬度和优异的抗压能力的材料，可以大大提高模具的使用寿命。

常用的模具材料有高速钢、合金钢、工具钢、不锈钢等。

高速钢具有优异的耐磨性、热稳定性和耐腐蚀性能，适用于加工硬质材料。

合金钢具有优越的耐磨性和抗压能力，经过热处理后可达到很高的硬度。

不锈钢材料具有良好的耐腐蚀性能和韧性，适合于生产要求较高的模具。

2.加工性能模具制造过程需要进行多次加工，如钻孔、铣削、磨削等，因此选择材料时必须考虑其加工性能。

加工性能包括易加工性、磨削性、切削性和适应性等方面。

材料易加工性好可以减少生产周期和降低制造成本。

常用的模具材料有工具钢、合金钢、不锈钢、碳钢等。

碳钢具有较好的加工性能，而且价格相对较低，适用于生产一些低负荷的模具。

工具钢也是常用的模具材料，具有较好的加工性能、磨削性和抗腐蚀性能等，适用于各种模具的生产。

3.耐磨性模具在生产过程中需要承受大量的摩擦和磨损，因此选择具有良好的耐磨性能的材料是非常重要的。

耐磨性能包括材料的硬度、抗拉强度、耐腐蚀性、表面质量等。

常用的具有优异耐磨性能的模具材料有高速钢、合金钢、工具钢、钨钢等。

其中合金钢和高速钢具有较好的耐磨性能和热稳定性，可以生产高难度的模具；钨钢具有较高的硬度、抗磨损和耐高温性能，适用于生产高寿命要求的模具。

总之，选择适合的模具材料是模具制造的关键之一。

除了上述的三个方面，在选择材料时还需考虑其成本、可靠性、使用寿命等因素，才能保证生产出优质的模具。

第九章塑胶模具常用钢材（一）C45 W 中炭钢美国标准编号：AISI 1050 ~ 1055；日本标准编号：S50C ~ S55C德国标准编号：1.1730。

中炭钢或45# 钢香港称为王牌钢,此钢材的硬度为：HB170 ~ HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材;（二）40 CrMn Mo 7 预硬塑胶模具钢美国、日本、新加坡、香港、中国标准编号：AISI P20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。

此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC ~ 400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB 一胜百牌，瑞典产的有两种不同硬度，718S HB290~HB330（330~340HRC）、718H HB330~HB370 （340~380HRC）。

大同钢厂，日本产：NAK 80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK 80做定模镶件，NAK55做动模镶件，要留意NAK55 不能直接做EDM皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN ，德国产，有好几种编号：GS-711（硬度340~360HRC）、GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在欧洲做模架较为普遍，GS312的Code 为40 Cr MN Mo S8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、M202（290~330HRC），M202不能做EDM纹，也是含硫，尚有其他品牌，不能尽录。

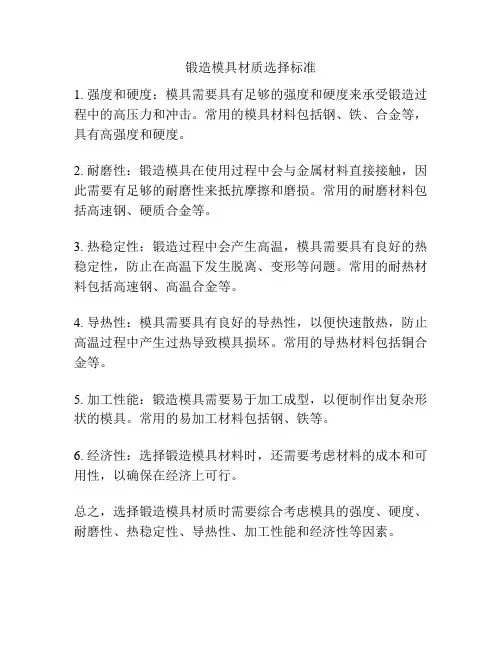

锻造模具材质选择标准
1. 强度和硬度：模具需要具有足够的强度和硬度来承受锻造过程中的高压力和冲击。

常用的模具材料包括钢、铁、合金等，具有高强度和硬度。

2. 耐磨性：锻造模具在使用过程中会与金属材料直接接触，因此需要有足够的耐磨性来抵抗摩擦和磨损。

常用的耐磨材料包括高速钢、硬质合金等。

3. 热稳定性：锻造过程中会产生高温，模具需要具有良好的热稳定性，防止在高温下发生脱离、变形等问题。

常用的耐热材料包括高速钢、高温合金等。

4. 导热性：模具需要具有良好的导热性，以便快速散热，防止高温过程中产生过热导致模具损坏。

常用的导热材料包括铜合金等。

5. 加工性能：锻造模具需要易于加工成型，以便制作出复杂形状的模具。

常用的易加工材料包括钢、铁等。

6. 经济性：选择锻造模具材料时，还需要考虑材料的成本和可用性，以确保在经济上可行。

总之，选择锻造模具材质时需要综合考虑模具的强度、硬度、耐磨性、热稳定性、导热性、加工性能和经济性等因素。

冲压模具材料的要求及选用冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。

因此，对模具工作零件材料的要求比普通零件高。

由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。

1.冲裁模材料的要求对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃还应具有高的断裂抗力、较高的抗弯强度和韧性。

2.拉深模材料的要求要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。

3.冷挤压模材料的要求要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。

由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性11.2.2 冲压模具材料的种类及特性制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。

目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。

1.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。

但淬透性和红硬性差，热处理变形大，承载能力较低。

2.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。

与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。

用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。

3.高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。

模具钢选购指南范文模具钢是用于制作模具的一种特殊钢材，广泛应用于汽车、家电、电子、塑料、五金等行业。

在选购模具钢时，需要考虑以下几个方面：1.材质选择：常见的模具钢材有优质碳结构钢、合金结构钢、冷作模具钢和热作模具钢。

不同的材质适用于不同的模具制作需求。

通常情况下，合金结构钢具有较高的硬度和耐磨性，适用于制作耐用性要求较高的模具。

2.硬度要求：模具钢的硬度是一个重要的指标，对模具的使用寿命和性能影响较大。

硬度可以通过调整钢中的合金成分来实现，一般使用硬度测试仪进行测试。

在选择模具钢时，需要根据具体的模具工作条件和要求，选择适合的硬度等级。

3.耐磨性要求：模具钢在使用过程中将与材料进行摩擦和冲击，所以耐磨性也是考虑的一个重要因素。

耐磨性较好的模具钢可以提高模具的使用寿命，降低制造成本。

常见的提高耐磨性的方法包括合金添加和表面处理等。

4.韧性要求：模具在使用过程中可能会受到较大的冲击载荷，所以其韧性也是需要考虑的因素。

韧性较好的模具钢可以提高模具的抗断裂性能，减少模具在使用过程中的意外损坏。

5.加工性能：模具钢在制造过程中需要进行热处理和机械加工，所以其加工性能也是需要考虑的因素。

加工性能好的模具钢可以提高加工效率和降低制造成本。

6.成本因素：模具钢的成本也是一个需要考虑的因素。

较高品质的模具钢价格较高，但其性能和使用寿命也较长，可以降低制造成本。

在选择模具钢时需要综合考虑成本和使用寿命等因素。

综上所述，选择适合的模具钢需要考虑材质选择、硬度要求、耐磨性要求、韧性要求、加工性能和成本因素等多个方面，以确保模具钢可以满足具体的制造需求和要求。

在选择过程中，建议与专业的模具钢供应商进行合作，综合考虑各项因素，选购适合的模具钢。
