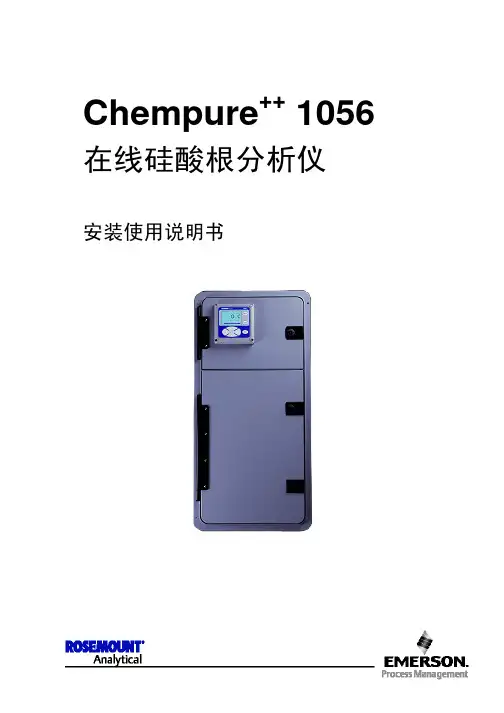

Chempure++ 1056 在线硅酸根分析仪安装使用说明书特别说明特别说明Emerson Process Management (Rosemount Analytical) 设计、生产和测试过的各种产品均符合许多国家和国际标准，仪器的性能经得起各项相应的产品性能测试。
能够在正常的技术规范内，长期连续运行完好。
在安装、使用与维护Emerson Process Management (Rosemount Analytical) 分析仪器时，要严格执行以下的说明，否则，将可能导致人员伤亡、财产损失、仪器设备损坏和相关的质量承诺失效。
在安装、使用与维护分析仪器设备之前，如果有不能充分理解的地方，请与Emerson Process Management (Rosemount Analytical)。
为了今后对分析仪器进行正确的安装操作与维护，，Emerson Process Management (Rosemount 为了今后对分析仪器进行正确的安装、、操作与维护。
，将所有与仪器产品有关的电缆连接到相应的电源上。
为了确保分析仪器能够表现出理想的性能，安装、调试、操作和维护等工作必须由有资质的专业人员进行。
当需要向厂方购买更换的零配件时，更换工作要由Emerson Process Management (Rosemount Analytical) 指定的有资质的专业人员来进行。
未经授权的零部件替代品会影响产品的性能，并破坏系统操作的安全性，如火灾和电击危险。
言前 言编制该说明书的目的在于提供一份书面材料，以便用户对Chempure++ 1056在线硅酸根分析仪的组件、功能、性能、安装、使用和维护有一个全面的了解。
Chempure++ 1056在线硅酸根分析仪是Emerson Process Management (Rosemount Analytical) 最新推出的产品，可以广泛地应用在电力、石化等领域，主要用来连续监测发电厂锅炉水、锅炉给水、软化水、凝结水及蒸汽冷凝水等。

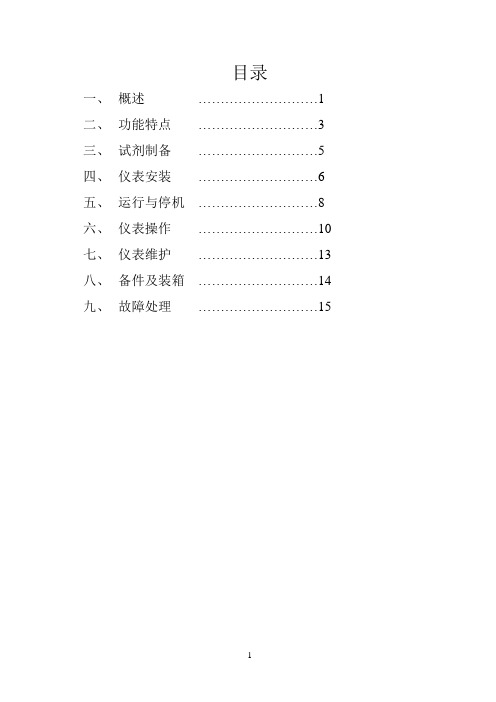

目录一、概述 (1)二、功能特点 (3)三、试剂制备 (5)四、仪表安装 (6)五、运行与停机 (8)六、仪表操作 (10)七、仪表维护 (13)八、备件及装箱 (14)九、故障处理 (15)GS—2118中文硅酸根监测仪说明书大连华城电子有限公司第一章概述1.1序言GS—2118中文硅酸根监测仪是大连华城电子有限公司新近推出的一种全新技术的具有微处理器功能的智能化化学在线测量仪表，可以广泛应用于电力、冶金、建材、环保等工业流程中水质微量硅的连续监测。
含量的测量，化学发光法是国家本仪器在化学原理上把化学发光法应用到对水样中SiO2级发明专利，在水分析仪表检测中引导了一场重大技术突破，在精度和稳定度得到根本提高的同时，检测速度快，比传统硅钼蓝比色方法的仪器更具有优势，这项发明专利在某种意义上给硅表产品的设计和制造带来一次革命。
本仪器在流路设计上，充分考虑到了现场应用的实际情况和维护人员的实际需求,尽量使仪器结构设计简单、实用，在设计思路上始终贯穿了创新的主导思想，集开发、研制人员群体智慧，大胆围绕去掉蠕动泵、改造电磁阀，优化流路系统、缩小体积、提高测量精度和工艺设计水平等国内同行业仪表所难以克服的技术难题，经反复实践摸索、突破难点，最终靠在这个几方面所创造出的实用、新颖、独特的仪器，并在此基础上，采用计算机工业化专业工艺设计手段，从而达到了仪器具有结构简单、操作简便、维护量小、测量精度高、运行稳定等特点。
在进行仪器使用前，请详细阅读说明书，通过本使用说明书，可以对GS—2118的基本情况有一个全面了解，为正确操作和维护仪表做好准备，使仪器可以长期安全运行、良好使用。
1.2简介：仪器整体为箱式结构，金属外壳，前面为玻璃门。
内部分为流路系统和电气系统。
1.3测量原理：在一定量的水中，试剂1、试剂2与水中的二氧化硅反应，生成一种络合物，当加入试剂3时，就能产生固定峰值及波长的可见光，光强度与二氧化硅的浓度成正比，通过光电检测装置把光信号转化为电信号，输送给微处理器处理后，在液晶屏上显示二氧化硅浓度值。
罗斯蒙特硅表说明书罗斯蒙特硅表是一种广泛应用于科学实验和工业生产中的仪器，它以其精准的测量和高可靠性而被广泛认可。
本说明书将为您介绍罗斯蒙特硅表的结构、使用方法、注意事项以及常见故障处理方法，希望能帮助您更好地使用罗斯蒙特硅表。
一、结构罗斯蒙特硅表主要由表盘、刻度盘、表壳、转轴、测量弹簧以及指针等组成。
表盘通常采用不锈钢材质，刻度盘上刻有精确的刻度，用于读取测量结果。
表壳由坚固的材料制成，起到保护硅表内部结构的作用。
转轴连接表盘和指针，使指针能够旋转并指示测量结果。
测量弹簧是罗斯蒙特硅表的核心部件，能够根据外力大小的变化产生相应的变形，从而实现测量功能。
二、使用方法1.预备工作：在使用罗斯蒙特硅表之前，需要检查表盘和刻度盘，确保其完好无损。
同时需要检查指针是否灵活，转轴是否正常工作。
2.测量：将需要测量的物体或介质放置在硅表下方的测量台上，确保其平稳稳定。
然后根据需要选择合适的测量范围，将指针对准刻度盘上的刻度，并记录测量结果。
3.注意事项：在使用罗斯蒙特硅表时，需要注意以下几点：a.确保测量环境稳定，避免外力对测量结果的影响。
b.使用过程中避免将硅表置于高温、潮湿或强磁场等环境中，以免影响其准确性和使用寿命。
c.使用后及时清洁表盘和刻度盘，保持其清晰可读，延长使用寿命。
d.定期进行校准，以确保测量结果的准确性和可靠性。
4.故障处理：如果发现罗斯蒙特硅表出现无法正常工作的情况，可以尝试以下故障处理方法：a.检查指针是否卡住或松动，如果松动可以适当调整转轴来修复。
b.检查测量弹簧是否弯曲或损坏，如果损坏需要更换新的测量弹簧。
c.检查表盘上的刻度是否清晰可读，如果不清晰可以用湿布擦拭或使用适量的清洁剂清洁。
d.如果以上方法无法解决问题，建议联系售后服务人员或专业维修人员进行进一步检修和修复。
通过本说明书的介绍，相信您对罗斯蒙特硅表的结构、使用方法以及常见故障处理方法有了更深入的了解。
使用罗斯蒙特硅表时，请务必严格按照说明书进行操作，并注意安全使用，以确保测量结果的准确性和操作的顺利进行。

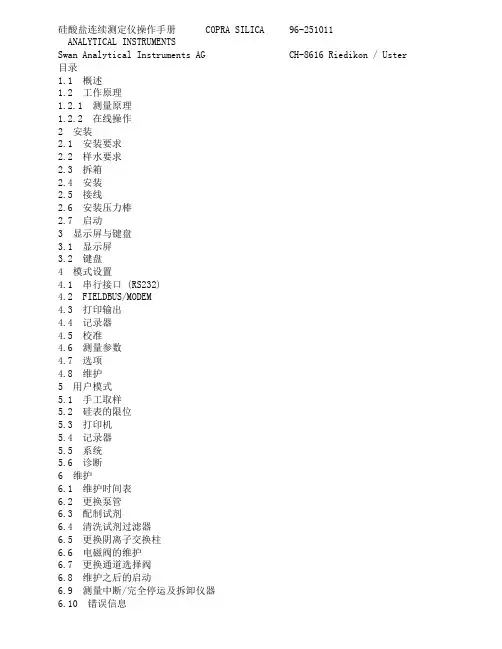

硅酸盐连续测定仪操作手册 COPRA SILICA 96-251011ANALYTICAL INSTRUMENTSSwan Analytical Instruments AG CH-8616 Riedikon / Uster 目录1.1 概述1.2 工作原理1.2.1 测量原理1.2.2 在线操作2 安装2.1 安装要求2.2 样水要求2.3 拆箱2.4 安装2.5 接线2.6 安装压力棒2.7 启动3 显示屏与键盘3.1 显示屏3.2 键盘4 模式设置4.1 串行接口 (RS232)4.2 FIELDBUS/MODEM4.3 打印输出4.4 记录器4.5 校准4.6 测量参数4.7 选项4.8 维护5 用户模式5.1 手工取样5.2 硅表的限位5.3 打印机5.4 记录器5.5 系统5.6 诊断6 维护6.1 维护时间表6.2 更换泵管6.3 配制试剂6.4 清洗试剂过滤器6.5 更换阴离子交换柱6.6 电磁阀的维护6.7 更换通道选择阀6.8 维护之后的启动6.9 测量中断/完全停运及拆卸仪器6.10 错误信息警告仪表符合DIN57411 part 1/VDE 041 part 1、“电子测量仪保护措施”，并且在无故障条件下出厂。
为了保持这种无故障状态和保证无操作错误，用户必须重视所有的警告并且严格按照《操作手册》操作。
严禁不接地。
外部或内部保护地线的断裂或松弛可能会导致危险。
当需要进行电气检修时必需在未通电状态下。
打开仪表或移动其部件时须小心，连接应紧固。
检修须由指定人员进行。
若仪表不能正常运行，就必须切断所有电源，并停止操作。
如有下述情况发生，不能进行安全操作：- 在运输或安装过程中明显损坏。
- 仪表不工作。
- 在不良环境下储存期过长仪表附件的任何连接都必须按照IEC 950/EN 60950，UL1950或UL478标准。
注意：没有试剂仪表不能工作。
试剂可以在Swan公司各地的经销商处购买。
目录一、概述 (1)二、功能特点 (3)三、试剂制备 (5)四、仪表安装 (6)五、运行与停机 (8)六、仪表操作 (10)七、仪表维护 (13)八、备件及装箱 (14)九、故障处理 (15)GS—2118中文硅酸根监测仪说明书大连华城电子有限公司第一章概述1.1序言GS—2118中文硅酸根监测仪是大连华城电子有限公司新近推出的一种全新技术的具有微处理器功能的智能化化学在线测量仪表，可以广泛应用于电力、冶金、建材、环保等工业流程中水质微量硅的连续监测。
含量的测量，化学发光法是国家本仪器在化学原理上把化学发光法应用到对水样中SiO2级发明专利，在水分析仪表检测中引导了一场重大技术突破，在精度和稳定度得到根本提高的同时，检测速度快，比传统硅钼蓝比色方法的仪器更具有优势，这项发明专利在某种意义上给硅表产品的设计和制造带来一次革命。
本仪器在流路设计上，充分考虑到了现场应用的实际情况和维护人员的实际需求,尽量使仪器结构设计简单、实用，在设计思路上始终贯穿了创新的主导思想，集开发、研制人员群体智慧，大胆围绕去掉蠕动泵、改造电磁阀，优化流路系统、缩小体积、提高测量精度和工艺设计水平等国内同行业仪表所难以克服的技术难题，经反复实践摸索、突破难点，最终靠在这个几方面所创造出的实用、新颖、独特的仪器，并在此基础上，采用计算机工业化专业工艺设计手段，从而达到了仪器具有结构简单、操作简便、维护量小、测量精度高、运行稳定等特点。
在进行仪器使用前，请详细阅读说明书，通过本使用说明书，可以对GS—2118的基本情况有一个全面了解，为正确操作和维护仪表做好准备，使仪器可以长期安全运行、良好使用。
1.2简介：仪器整体为箱式结构，金属外壳，前面为玻璃门。
内部分为流路系统和电气系统。
1.3测量原理：在一定量的水中，试剂1、试剂2与水中的二氧化硅反应，生成一种络合物，当加入试剂3时，就能产生固定峰值及波长的可见光，光强度与二氧化硅的浓度成正比，通过光电检测装置把光信号转化为电信号，输送给微处理器处理后，在液晶屏上显示二氧化硅浓度值。

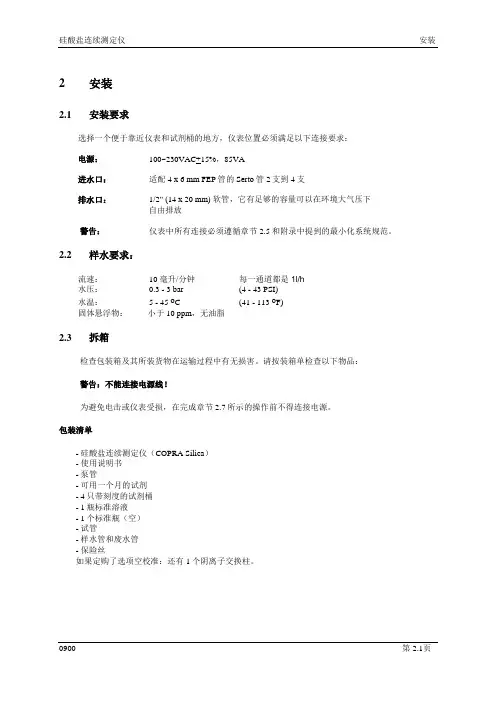

2 安装2.1 安装要求选择一个便于靠近仪表和试剂桶的地方，仪表位置必须满足以下连接要求：电源：100~230VAC+15%，85VA进水口：适配4 x 6 mm FEP管的Serto管2支到4支排水口：1/2" (14 x 20 mm) 软管，它有足够的容量可以在环境大气压下自由排放警告：仪表中所有连接必须遵循章节2.5和附录中提到的最小化系统规范。
2.2 样水要求：流速： 10 毫升/分钟每一通道都是1l/h水压： 0.3 - 3 bar (4 - 43 PSI)水温： 5 - 45 o C (41 - 113 o F)固体悬浮物：小于10 ppm，无油脂2.3 拆箱检查包装箱及其所装货物在运输过程中有无损害。
请按装箱单检查以下物品：警告：不能连接电源线！为避免电击或仪表受损，在完成章节2.7所示的操作前不得连接电源。
包装清单- 硅酸盐连续测定仪（COPRA Silica）- 使用说明书- 泵管- 可用一个月的试剂- 4只带刻度的试剂桶- 1瓶标准溶液- 1个标准瓶（空）- 试管- 样水管和废水管- 保险丝如果定购了选项空校准：还有1个阴离子交换柱。
2.4 安装根据图2.1所示确定安装孔，使用直径至少5 mm的螺丝。
为方便操作把仪表放在水平视线的位置：850 x 400 mm (33.5 x 15.7 inch):安装板的尺寸824 x 374 mm (32.5 x 14.7 inch):两安装孔间的距离固定螺丝至少 5 mm 的直径图 2.1选件：适用于Swan产品的 1600 x 600 x 400 mm （高 x 宽 x 深）机柜，它能装下仪表盘和所有试剂。
样水管和废水管的连接（参看图2.3）图 2.2废水管：将 ½" 管连接到废水口并把它放进排水槽内，一台四通道仪表需2根排水管。
样水入口：把（FEP 4 x 6 mm ）连接到样水通道入口处。
我们建议将最低浓度的样水连接到通道1。

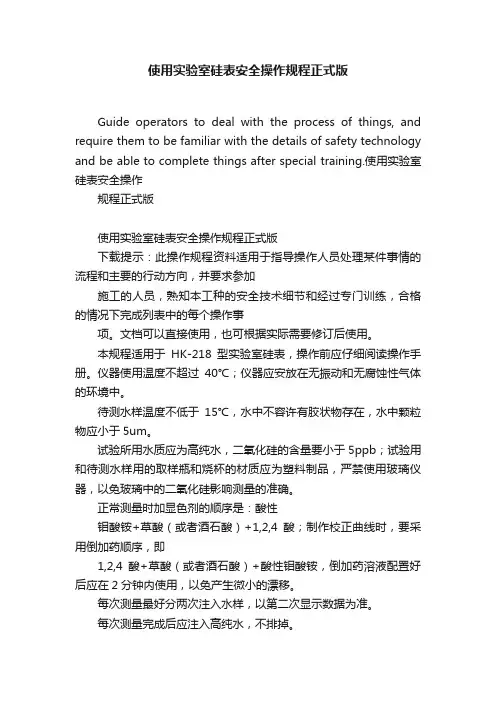

使用实验室硅表安全操作规程正式版Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.使用实验室硅表安全操作规程正式版使用实验室硅表安全操作规程正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
本规程适用于HK-218型实验室硅表，操作前应仔细阅读操作手册。
仪器使用温度不超过40℃；仪器应安放在无振动和无腐蚀性气体的环境中。
待测水样温度不低于15℃，水中不容许有胶状物存在，水中颗粒物应小于5um。
试验所用水质应为高纯水，二氧化硅的含量要小于5ppb；试验用和待测水样用的取样瓶和烧杯的材质应为塑料制品，严禁使用玻璃仪器，以免玻璃中的二氧化硅影响测量的准确。
正常测量时加显色剂的顺序是：酸性钼酸铵+草酸（或者酒石酸）+1,2,4酸；制作校正曲线时，要采用倒加药顺序，即1,2,4酸+草酸（或者酒石酸）+酸性钼酸铵，倒加药溶液配置好后应在2分钟内使用，以免产生微小的漂移。
每次测量最好分两次注入水样，以第二次显示数据为准。
每次测量完成后应注入高纯水，不排掉。
仪器长期使用后应清洗，将仪器盖打开，去除比色皿，用5%的盐酸溶液泡洗干净，再使用。
仪器通电开机，不要经常开关机器，经常开关机器会产生漂移。
——此位置可填写公司或团队名字——。

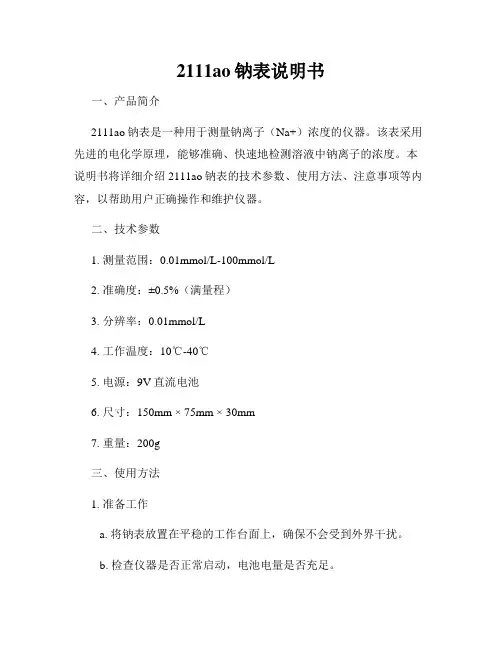

2111ao钠表说明书一、产品简介2111ao钠表是一种用于测量钠离子（Na+）浓度的仪器。
该表采用先进的电化学原理，能够准确、快速地检测溶液中钠离子的浓度。
本说明书将详细介绍2111ao钠表的技术参数、使用方法、注意事项等内容，以帮助用户正确操作和维护仪器。
二、技术参数1. 测量范围：0.01mmol/L-100mmol/L2. 准确度：±0.5%（满量程）3. 分辨率：0.01mmol/L4. 工作温度：10℃-40℃5. 电源：9V直流电池6. 尺寸：150mm × 75mm × 30mm7. 重量：200g三、使用方法1. 准备工作a. 将钠表放置在平稳的工作台面上，确保不会受到外界干扰。
b. 检查仪器是否正常启动，电池电量是否充足。
c. 确保待测溶液与钠表接触的容器干净无杂质。
2. 校准钠表a. 将标准钠离子溶液倒入一干净的容器中。
b. 打开钠表，将电极浸入标准溶液中，等待数秒，待表盘稳定显示数值后记录。
c. 根据标准溶液的实际浓度和钠表的示值，进行校准。
校准方法请参考随附的校准指南。
3. 测量样品a. 使用净水或者适当稀释样品，以确保样品浓度适合钠表的测量范围。
b. 打开钠表，将电极浸入样品中，等待数秒，待表盘稳定显示数值后记录。
四、注意事项1. 钠表仅适用于钠离子的测量，不可用于其它离子的测量。
2. 使用钠表前，请确保手部干净无污垢，以避免对仪器造成污染。
3. 使用完毕后，及时清洁钠表的电极，以保证下次使用的准确性。
4. 钠表不具备防水功能，请避免将其浸入液体中。
5. 若长时间不使用钠表，请取出电池以避免电池漏液对仪器造成损坏。
五、维护保养1. 定期检查电池电量，并及时更换电池。
2. 不使用时，应将钠表存放在干燥清洁的环境中，避免与其它化学品接触。
3. 如需清洁钠表，可使用湿布轻轻擦拭，切勿用水直接清洗或使用有机溶剂。
六、故障排除以下情况出现时，请联系售后服务中心进行维修：1. 钠表无法正常启动。
目录一、概述 (1)二、功能特点 (3)三、试剂制备 (5)四、仪表安装 (6)五、运行与停机 (8)六、仪表操作 (10)七、仪表维护 (13)八、备件及装箱 (14)九、故障处理 (15)GS—2118中文硅酸根监测仪说明书大连华城电子有限公司第一章概述1.1序言GS—2118中文硅酸根监测仪是大连华城电子有限公司新近推出的一种全新技术的具有微处理器功能的智能化化学在线测量仪表，可以广泛应用于电力、冶金、建材、环保等工业流程中水质微量硅的连续监测。
含量的测量，化学发光法是国家本仪器在化学原理上把化学发光法应用到对水样中SiO2级发明专利，在水分析仪表检测中引导了一场重大技术突破，在精度和稳定度得到根本提高的同时，检测速度快，比传统硅钼蓝比色方法的仪器更具有优势，这项发明专利在某种意义上给硅表产品的设计和制造带来一次革命。
本仪器在流路设计上，充分考虑到了现场应用的实际情况和维护人员的实际需求,尽量使仪器结构设计简单、实用，在设计思路上始终贯穿了创新的主导思想，集开发、研制人员群体智慧，大胆围绕去掉蠕动泵、改造电磁阀，优化流路系统、缩小体积、提高测量精度和工艺设计水平等国内同行业仪表所难以克服的技术难题，经反复实践摸索、突破难点，最终靠在这个几方面所创造出的实用、新颖、独特的仪器，并在此基础上，采用计算机工业化专业工艺设计手段，从而达到了仪器具有结构简单、操作简便、维护量小、测量精度高、运行稳定等特点。
在进行仪器使用前，请详细阅读说明书，通过本使用说明书，可以对GS—2118的基本情况有一个全面了解，为正确操作和维护仪表做好准备，使仪器可以长期安全运行、良好使用。
1.2简介：仪器整体为箱式结构，金属外壳，前面为玻璃门。
内部分为流路系统和电气系统。
1.3测量原理：在一定量的水中，试剂1、试剂2与水中的二氧化硅反应，生成一种络合物，当加入试剂3时，就能产生固定峰值及波长的可见光，光强度与二氧化硅的浓度成正比，通过光电检测装置把光信号转化为电信号，输送给微处理器处理后，在液晶屏上显示二氧化硅浓度值。
1.4电气系统：单片机对它进行实时管理，使操作者的意图能方便而快捷地传达到单片机，进而单片机指挥硅表完成某种命令，并将结果用数据、曲线、文字、图形显示在宽大的彩色鲜艳的屏幕之上。
微处理器系统按一定时序驱动三通电磁阀进行多路取样，控制排水阀、加药用计量泵的动作，控制气拌泵的启停提供适量的气源，使测量池中化学过程进行充分反应。
仪表通过光电倍增管采集到各通道水样中SiO 2的发光量，进行数据处理后，在彩屏上显示。
输出电路采用各通道独立的光电隔离4～20mA 标准远传信号输出，光电隔离串行通讯采用流行的RS-485制式，串行输出通过485总线送出上位机需求的诸多信息，如仪表号、通道号、各通道水样的SiO 2含量、转换器的斜率、截距、硅表的工况等等，串行输入信息中含有上位机的指令。
设置了六路单独的上限继电器报警输出。
GS —2118中文硅酸根监测仪电气系统框图1.5流路系统：正常的测量过程如下：首先仪表根据时序选定某一待测水路，开启进水电磁阀（1、2、3、4其中一路），水样进入测量池中，产生溢流关闭进水电磁阀，开启排水阀6,完成测量池的一次清洗，清洗次数为3次，清洗完毕后，第4次采用虹吸方式定量，然后开启试剂加药泵1、2加入1、2号试剂，同时启动搅拌气泵5，使试剂与水样充分混合后停泵，等待生成硅的络合物。
俩分钟后，在次开启搅拌气泵5进行空气搅拌，再开启试剂加药泵3将发光剂加入硅络合物中，使络合物发光，其发光总量与水样中SiO 2的含量成正比。
用光电检测装置将光信号转换为电信号，然后进行数据处理；最后打开排水电磁阀6，完成一个测量过程。
仪表采用两点标定，最多可标定5点。
第二章 功能特点2.2 仪表特点2.1.1 中文菜单引导操作 2.1.2 六路历史曲线显示：分别记录一月运行曲线，每天一屏，随时查阅。
2.1.3优化的整体结构：无论是流路还是电路均采用模块式结构，组装牢固，美观大方，维修方便。
流程图中： 1 进水三通电磁阀 2 进水三通电磁阀 3 进水三通电磁阀 4 进水三通电磁阀 6排水电磁阀 5搅拌气泵 8标样a 电磁阀 7标样b 电磁阀 加药泵1 加药泵2 加药泵3加药泵3加药泵2加药泵1试剂桶1试剂桶2试剂桶32.2技术指标2.2.1测量范围：硅酸根测量范围：0～50.0ug/L～200.0ug/L2.2.2响应时间:3分钟（一路）测量精度：0～50ppb时±1.0ug/L0～200ppb时±2%F.S2.2.4 稳定性：±1％F.S/24h2.2.5 被测水样条件：压力≤0.2Mpa流量≥100ml/min－350ml/min温度: 5～45℃2.2.6 输出信号：6路4～20mA光电隔离输出(负载：500Ω)串行通讯：RS—485，波特率可设定2.2.7报警信号：6路上限报警，无源接点的容量为220V、3A(阻性负载) ，1A（感性负载）。
电源：～220V ±10％，50±1Hz2.2.9 整机尺寸： 813mm×542mm×335mm盘装开孔：745mm×460mm2.2.10工作条件：a.环境温度：0—50 ℃b.环境湿度：≤85℅RH无剧烈振动，无强磁场干扰第三章试剂制备3.1综述：试剂桶、标样桶、器皿在使用前，必须进行严格的化学清洗，然后用低硅水冲洗几遍。
试剂的质量必须是最佳分析级的。
水必须是优质的高纯水，最好是用高性能的混床离子交换装置生产去离子水（电导率<0.2μs/cm,S i O2<5ug/L）。
3.2制备方法：1号、2号试剂配制3升，3号试剂配制7升，就可以供30天连续使用。
1号试剂：2%的钼酸铵溶液（质量/体积）:称取20.0g钼酸铵〔(NH4)6MO724·4H2O〕溶于800ml的高纯水中，待完全溶解后,再用高纯水稀释至1L,在加入1、2、3－丙三醇[C3H8O3]20ml。
2号试剂：高氯酸(当量浓度)准确量取24ml的高氯酸〔HclO4〕倒入800ml的高纯水中，再用高纯水稀释至1L。
3号试剂：4%的氢氧化钠溶液（质量/体积）、2×10-3鲁米诺（摩尔浓度）。
准确称取40.0g的氢氧化钠NaOH溶于800ml的高纯水中，待完全溶解后,加入354.2mg的鲁米诺[C8H7N3O2]充分溶解后再用高纯水稀释至1L, 在加入1、2、3－丙三醇[C3H8O3]20ml。
以上为配制三种试剂各1L的方法。
试剂配制好以后需要稳定72小时,三号试剂存放要求避光。
安全注意:高氯酸、氢氧化钠都属化学危险品，混合试剂时请戴橡皮手套以防与试剂直接接触。
若皮肤或眼睛内溅入试剂请立即用大量冷水冲洗并找医生治疗。
若不慎吸入试剂请立即用大量冷水冲洗应立即找医生治疗。
3.3配制标准贮备溶液：方法：硅酸钠(Na2SiO3·9H20,AR)为基准物质,用称重法配置硅酸根储备液,以SiO2计为20ppm(水中硅酸根含量通常是已SiO2计算,在以下关于硅酸根浓度的表示均是以SiO2计):而各种浓度的硅酸根标准溶液是用高纯水稀释储备液而制得。
存储液:称取94.62mg Na2SiO3·9H20,置于500毫升烧杯中,用约300毫升高纯水溶解后转入1000毫升容量瓶中,然后每次用约300毫升高纯水冲洗烧杯并转入容量瓶中,共两次,最后用高纯水注入容量瓶使之达刻度。
这样配置的硅酸根储备储备液浓度为20ppm。
注意事项:在配置储备液及标准溶液时所用器具一定要洗干净。
配制所需的标准溶液的公式：C1= C2·V2 V1C：所配制标准溶液的浓度1V：所配制标准溶液的体积1C：母液的浓度2：母液V2第四章仪表安装4.1安装前的检查安装前，首先要对仪器进行开箱查验，重点检查以下几项内容：4.1.1仪器经长途运输后是否出现有包装严重破损。
如果有此类情况，应尽快将其情况通知公司方面（最好能提供有关破损程度的资料和照片）。
4.1.2全面检查机器经长途颠簸运输后是否造成有部件（如电磁阀、表头、管路、电路板等部件）脱落、损坏，部件插座、固定螺丝是否有松动现象。
如发现此类现象，应及时处理。
易损部件由运输原因造成损坏应及时通知公司方面协助处理4.1.3开箱检查仪器配件、备件、说明书等随机器发运物品是否齐全仪器固定、安装方法4.1.4 在安装仪器时要考虑以下方面：a)仪器安装位置应离采样点近的位置，以便减少滞后时间。
b)仪器应安装在清洁干燥、振动小的地方，且应不得有腐蚀性气体或水蒸汽等。
c)仪器安装位置应避开有污染的环境及经常溅水的区域。
d)环境温度不得超过40℃，环境温度如果低于5℃，应安装空调，以使仪器能够正常工作。
e)本仪器可配盘安装，也可独立安装。
4.2 盘装固定方式仪器可就地安装或固定在仪表盘上使用。
图给出了仪器安装、固定尺寸，图4－1为仪器安装的方式，仪表盘的开口及螺丝孔的钻孔位置。
选择仪表在盘上的安装位置，需要考虑如何才能方便于连接仪器的外接排废管和入水管，以及使表盘后面的整体流路布局简洁、合理。
水样连接：在水样连接到仪表前，应先仔细冲洗水样管道，去掉管道中可能存在的污物。
对水样要求：a）水样温度应在15℃～35℃之间，并且保持其变化范围在±3℃；b）水样流速应保持在300ml/min以下；c）在水样进仪器前的管路上要有阀门，以便控制供水量；d）水样不能含有大的胶状固体成分，要求最大悬浮颗粒应在5微米以内，悬浮颗粒浓度应低于10mg/L。
仪器侧视外形安装尺寸图4－1 仪器安装尺寸水路连接采用Φ6管的接口，仪表内部的水路出厂时已经连接好。
排废管采用Φ12管的接口。
4.3电气部分的连接4.3.1主电源的连接主电源连线位于仪表的后背箱内，需要严格按火线、零线、地线的规定连接。
◆电源电压应符合标准电源要求，允许波动范围为AC220V±10％，频率为50±1Hz。
电源网络上不允许有频繁启动的大负荷用电备。
◆在条件允许情况下，仪器最好配置单独工作电源，并尽量与负荷较大的旋转机械动力电源分开，以避免大型动力设备电源开启、关闭所带来的涌浪冲击干扰。
◆本仪器属于高精密电子分析仪器，因此，为减少动力电源对仪表的干扰，以及确保仪表运行安全，仪器对接地参数要求比较严格。
要求电源接地电阻小于0.5 。
4.3.2端子板的连接电磁阀直流供电电压为24V.图4-2表示出了每个电磁阀所对应的接线端子位置。
电磁阀接线压接式端子与之所对应的电磁阀接线已在出厂前连接好，不需要用户再进行连接。
图4-2 后端子接线图第五章运行与停机在仪器第一次通电之前，应该对下述一些重点环节进行二次检查和确认。
