继电保护员-中级工试题库（附答案）一、单选题（共40题，每题1分，共40分）1.微机保护中电压、电流通道的零漂不能超过（）。
A、－0.3～0.3B、－0.5～0.5C、－0.3～0.5D、－0.2～0.3正确答案：A2.发电厂接于220kV双母线上有三台及以上变压器，则应有（）。
A、一台变压器中性点直接接地B、每条母线有一台变压器中性点直接接地C、两台变压器接地D、三台段以上变压器均直接接地正确答案：A3.充电保护投入时刻为（）。
A、充电压板投入B、充电过程中，母联电流由无至有瞬间C、充电保护过流延时大于充电延时定值D、母联电流大于充电过流定值正确答案：B4.差动保护判据中的制动电流计算公式为()。
A、所有电流的绝对值之和B、所有电流和的绝对值C、所有流入电流之和D、所有流出电流之和正确答案：A5.母线差动保护的电压闭锁元件中低电压一般可整定为母线正常运行电压的（）。
A、70%-80%B、50%-60%C、60%-70%D、80%-90%正确答案：C6.兆欧表有3个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时（）。
A、G接屏蔽线、L接线路端、E悬空B、G接屏蔽线、L接地、E接线路端C、G接屏蔽线、L接线路端、E接地D、G接地、L接线路端、E接屏蔽端正确答案：C7.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的()的体现。
A、可靠性B、选择性C、灵敏性D、快速性正确答案：B8.保护装置二次回路变动时，应严防寄生回路存在，还要采取其他措施，下列做法不正确的是（）。
A、临时所垫纸片无须取出B、没用的线应拆除C、接好已拆下的线头D、以上都正确正确答案：A9.电阻负载并联时功率与电阻关系是()。
A、因为电流相等，所以功率与电阻成正比B、因为电压相等，所以功率与电阻大小成反比C、因为电流相等，所以功率与电阻成反比D、因为电压相等，所以功率与电阻大小成正比正确答案：B10.变压器智能终端的非电量开入信号要求不少于( )。
继电保护员-中级工测试题+答案一、单选题（共40题，每题1分，共40分）1.应保证收发信机接收对端信号时的通道裕量不低于()，否则不允许将保护投入运行。
A、8.3dbB、8.686dbC、10dbD、9db正确答案：B2.金属导体的电阻与（）无关。
A、导体长度B、导体电阻率C、外加电压D、导体截面积正确答案：C3.负荷功率因数低造成的影响是()。
A、线路电压损失增大B、线路电压损失增大，有功损耗增大C、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用D、有功损耗增大正确答案：C4.短距离输电线路比长距离输电线路受过渡电阻的影响要()。
A、一样B、小C、不能确定D、大正确答案：D5.某110kv系统最大短路电流为20kA，为保证保护正确动作的最佳TA选择为()。
A、600/510P20B、1000/510P20C、2000/510P20D、1000/510P10正确答案：B6.为保证允许式纵联保护能够正确动作，要求收信侧的通信设备在收到允许信号时（）。
A、须将其展宽至200~500msB、须将其展宽至100~200msC、将信号脉宽固定为100msD、不需要展宽正确答案：D7.按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于（）；弱电控制回路，不应小于0.5 mm2。
A、1.0mm2B、4mm2C、2.5mm2D、1.5mm2正确答案：D8.电流起动的防跳继电器，其电流额定电流的选择应与断路器跳闸线圈的额定电流相配合，并保证动作的灵敏系数不小于（）A、2.5B、1.3C、2D、1.5正确答案：D9.电抗互感器的作用是()。
A、一次电流转换成二次电流B、一次电流转换成二次电压C、一次模拟量转换成二次数字量D、一次电压转换成二次电压正确答案：B10.一个半断路器接线方式的断路器失灵保护中，反映断路器动作状态的判别元件采用的电流是（）。
A、单个开关相电流B、两个开关和电流C、任意电流均可D、两个开关差电流正确答案：A11.以下关于自动重合闸描述错误的是()。
(单选题)1: 在最大运行方式下，电流保护的保护区较最小运行方式下的保护区( )
A: 大
B: 小
C: 相同
D: 无法确定
正确答案: A
(单选题)2: 电力系统三段式电流保护中，保护范围最大的是（）
A: 电流速断保护
B: 限时电流速断保护
C: 定时限过电流保护
正确答案: C
(单选题)3: 中性点不接地系统与直接接地系统相比供电可靠性（）。
A: 低
B: 高
C: 相同
D: 无法确定
正确答案: B
(单选题)4: 关于继电保护所用的电流互感器，规程规定其稳态变比误差及角误差的范围为（）
A: 稳态变比误差不大于10%，角误差不大于7°
B: 稳态变比误差不大于10%，角误差不大于3°
C: 稳态变比误差不大于5%，角误差不大于3°
正确答案: A
(单选题)5: 使阻抗继电器刚好动作的最大测量阻抗称为继电器的( )。
A: 整定阻抗
B: 测量阻抗
C: 动作阻抗
正确答案: A
(单选题)6: 谐波制动的变压器保护中设置差动速断的主要原因是（）
A: 为了提高差动保护的动作速度
B: 为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动
C: 保护设置的双重化，互为备用
正确答案: B
(单选题)7: 三段式电流保护中，保护范围最小的是（）
A: 瞬时电流速断保护
B: 限时电流速断保护
C: 定时限过电流保护。
电力系统技术问答100题（附答案）答:1)变电所现场一、二、三次设备均必须有规范、完整、清晰、准确的命名标志，包括端子箱、控制箱、电源箱等。
2）二次压板、端子、小开关、小闸刀、按钮等元件的命名必须字迹清晰，严格做到与典票、现场运行规程相一致。
3）多单元的控制屏、保护屏后应有明显的分割线，并表明单元名称。
4）控制屏、保护屏后每一单元的端子排上部，应表明单元名称。
5）在跳闸出口继电器的外壳上，应标有禁止触动的明显标志。
6）设备的命名标志安装时应严格与设备相符，且无时限阻碍。
运行中严禁拆动，如因设备油漆等工作需要暂时拆除的，重新安装时务必严格核对位置的准确性。
20. 倒闸操作任务执行过程如何管理？答：1)倒闸操作应严格按照局“倒闸操作八步骤执行规范”（杭电生98.0234号）要求执行。
2）倒闸操作应严格执行调度命令。
对于一组包含多个操作任务的命令，严禁擅自改变任务间的顺序；对于一个操作任务，严禁擅自改变操作票上各操作步骤间的顺序。
3）操作中发生疑问、遇到障碍（如闸刀因机构缺陷而不能操动等），应立即停止操作，汇报调度及所领导，查明原因，严禁随意修改操作票、随意解除闭锁装置。
4）如因故中断操作（如回主控室取解锁钥匙等），在重新恢复操作时，务必重新核对当前操作步骤的内容，务必重新核对设备标志。
5）变电所自行掌握的操作（如所用电系统等），必须有当值负责人发布操作命令，其余均与调度正式操作相同。
6）各变电运行主管单位应对所属变电所进行倒闸操作执行规范进行抽查，每月至少一个操作任务。
抽查情况随每月月报上报局生技处。
21. 就防误操作而言，主设备工作结束后应注意什么？答：1）检修单位在工作中对防误装置及其回路有拆动或影响，则检修单位应在工作结束前负责恢复，运行单位负责验收。
2）检修单位在进行开关的大、小修，闸刀的大、小修后，应保证有关辅助接点动作情况良好，有关防误回路完整，由运行单位负责验收。
3）新、扩、改建工程，防误装置应与主设备同时设计、同时施工、同时验收。

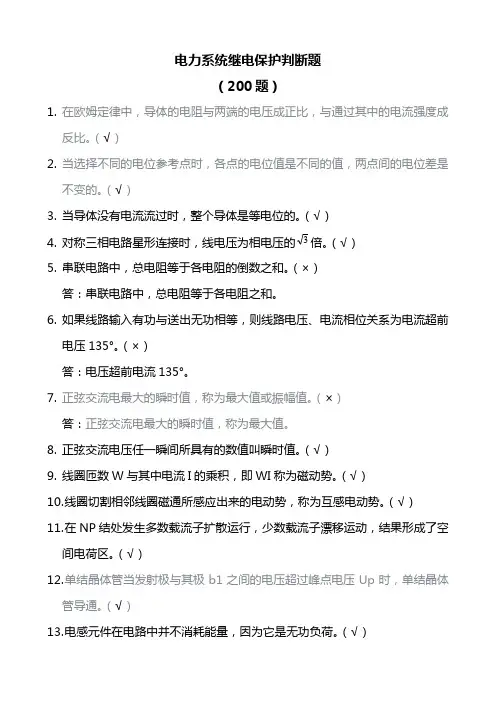

电力系统继电保护判断题（200题）1.在欧姆定律中，导体的电阻与两端的电压成正比，与通过其中的电流强度成反比。
（√）2.当选择不同的电位参考点时，各点的电位值是不同的值，两点间的电位差是不变的。
（√）3.当导体没有电流流过时，整个导体是等电位的。
（√）4.对称三相电路星形连接时，线电压为相电压的3倍。
（√）5.串联电路中，总电阻等于各电阻的倒数之和。
（×）答：串联电路中，总电阻等于各电阻之和。
6.如果线路输入有功与送出无功相等，则线路电压、电流相位关系为电流超前电压135°。
（×）答：电压超前电流135°。
7.正弦交流电最大的瞬时值，称为最大值或振幅值。
（×）答：正弦交流电最大的瞬时值，称为最大值。
8.正弦交流电压任一瞬间所具有的数值叫瞬时值。
（√）9.线圈匝数W与其中电流I的乘积，即WI称为磁动势。
（√）10.线圈切割相邻线圈磁通所感应出来的电动势，称为互感电动势。
（√）11.在NP结处发生多数载流子扩散运行，少数载流子漂移运动，结果形成了空间电荷区。
（√）12.单结晶体管当发射极与其极b1之间的电压超过峰点电压Up时，单结晶体管导通。
（√）13.电感元件在电路中并不消耗能量，因为它是无功负荷。
（√）14.非正弦电路的平均功率，就是各次谐波所产生的平均功率之和。
（√）15.对称分量法就是将一组不对称的三相电压或电流分解为正序、负序和零序三组对称的电压或电流，例如：UA=UAl+UA2+UAoUB=α2UA1+UA2++UAoUc=αUAl+α2UA2+UAo其中。
α是运算子，表示将某相量反时针旋转120°。
（√）16.辅助继电器可分为中间继电器、时间继电器和信号继电器。
（√）17.电力系统振荡时任何一点电流与电压之间的相角都随功角的变化而改变；而短路时，系统各点电流与电压之间的角度是基本不变的。
（√）18.暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
继电保护员-中级工模拟试题及答案一、单选题（共40题，每题1分，共40分）1.双侧电源线路上发生经过渡电阻接地，流过保护装置的电流与流过过渡电阻电流的相位（）。
A、超前90°B、同相C、不同相D、不确定正确答案：D2.在使用整流型功率方向继电器之前，应选择好合适的（）。
A、最大灵敏角B、负荷阻抗角C、阻抗角D、内角正确答案：A3.线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（）。
A、自动重合闸一次B、发出信号C、将完好部分继续运行D、以上三点均正确正确答案：B4.兆欧表有3个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时（）。
A、G接地、L接线路端、E接屏蔽端B、G接屏蔽线、L接线路端、E接地C、G接屏蔽线、L接地、E接线路端D、G接屏蔽线、L接线路端、E悬空正确答案：B5.变压器的过电流保护，加装复合电压闭锁元件是为了（）。
A、提高过电流保护的快速性B、提高过电流保护的灵敏度C、提高过电流保护的选择型D、提高过电流保护的可靠性正确答案：B6.在计算复杂电路的各种方法中，最基本的方法是（）。
A、回路电流法B、支路电流法C、戴维南原理D、叠加原理正确答案：B7.电气工作人员必须经医师鉴定，无妨碍工作的病症体格检查约()一次。
A、一年B、三年C、五年D、两年正确答案：D8.CPU是按一定规律工作的，在计算机内必须有一个（）产生周期性变化的信号。
A、运算器B、控制器C、寄存器D、时钟发生器正确答案：D9.在电路中某测试点的功率P和标准比较功率P0=1mW之比取常用对数的10倍，称为该点的（）。
A、功率电平B、电压电平C、绝对功率电平D、相对功率电平正确答案：C10.要使负载上得到最大的功率，必须使负载电阻与电源内阻()。
A、负载电阻=电源内阻B、负载电阻>电源内阻C、负载电阻D、使电源内阻为零正确答案：A11.所谓功率方向继电器的潜动，是指()的现象。
A、只给继电器加入电流或电压时，继电器不动作B、加入继器的电流与电压反相时，继电器动作C、只给继电器加入电流或电压时，继电器动作D、与电流、电压关正确答案：C12.大接地电流系统中发生接地故障时，（）正序电压最高。
《继电保护》技能鉴定高级工复习题一、选择题（请将正确答案的代号填入括号内）1.>三个相同的电阻串联总电阻是并联时总电阻的( )。
(A)6倍；(B)9倍；(C)3倍；(D)1／9。
答案：B2.>并联电路的总电流为各支路电流( )。
(A)之和；(B)之积；(C)之商；(D)倒数和。
答案：A3.>全波整流电路如图A-1所示，当输入电压u1为正半周时，( )。
图A-1(A)V1导通，V2截止；(B)V2导通，V1截止；(C)V1、V2均导通；(D)V1、V2均截止。
答案：A4.>D3－ 型单相相位表的象限选择开关切换的是( )。
(A)电流；(B)电压；(C)电流和电压；(D)以上三个答案都不正确。
答案：B5.>超高压输电线单相跳闸熄弧较慢是由于( )。
(A)短路电流小；(B)单相跳闸慢；(C)潜供电流影响；(D)断路器熄弧能力差。
答案：C6.>当系统频率高于额定频率时，方向阻抗继电器最大灵敏角( )。
(A)变大；(B)变小；(C)不变；(D)与系统频率变化无关。
答案：A7.>在短路故障发生后经过大约半个周期的时间，将出现短路电流的最大瞬时值，它是校验电气设备机械应力的一个重要参数，称此电流为( )。
(A)暂态电流；(B)次暂态电流；(C)冲击电流；(D)稳态电流。
答案：C8.>两台变压器间定相(核相)是为了核定( )是否一致。
(A)相序；(B)相位差；(C)相位；(D)相序和相位。
答案：C9.>CPU代表( )。
(A)浮点处理器；(B)存贮器；(C)中央处理器；(D)输入输出装置。
答案：C10.>电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值( )。
(A)相对愈小，动作时间愈短；(B)相对愈大，动作时间愈短；(C)相对愈小，动作时间愈长；(D)相对愈大，动作时间愈长。
答案：A11.>凡第一次采用的国外保护装置应遵循( )的规定。
49．在与单相重合闸配合使用时，为什么相差高频保护要三跳停信。
而高频闭锁保护则要求单跳停信?
答：在使用单相重合闸的线路上，当非全相运行时，相差高频保护启动元件均可能不返回，此时如果两侧单跳停信，由于停信时间不可能一致，停信慢的一侧将会在单相故障跳闸后由于非全相运行发出的仍是间断波而误跳三相。
因此单相故障跳闸后不能将相差高频保护停信。
而在三相跳闸后，相差高频保护失去操作电流而发连续波，会将对侧高频保护闭锁，所以必须实行三跳停信，使对侧相差高频保护加速跳闸切除故障。
另外，当母线保护动作时，跳三相如果断路器失灵，三跳停信能使对侧高频保护动作，快速切除故障。
高频闭锁保护必须实现单跳停信，因为线路单相故障一侧先单跳，单跳后保护返回，而高频闭锁保护启动元件不复归，收发信机启动发信，会将对侧高频保护闭锁。
所以单相跳闸后必须停信，加速对侧高频闭锁保护跳闸。
50.试比较单相重合闸与三相重合闸的优缺点？
答：经比较这两种重合闸的优缺点如下：
（1）使用单相重合闸时会出现非全相运行除纵联保护需要考虑一些特殊问题外，对零序电流保护的配合产生了很大的影响，也使中、短线路的零序电流保护不能充分发挥作用。
例如，一般环网三相重合闸线路的零序电流一段都能纵续动作，即在线路一侧出口单相接地而三相跳闸后，另一侧零序电流立即增大并使其一段动作。
以前利用这一特点，即使线路纵联保护停用，配合三相快速重合闸，仍然保持着较高的成功率。
但当使用单相重合闸时，这个特点不存在了，而且为了考虑非全相运行，往往需要抬高零序电流一段的起动值，零序
电流二段的灵敏度也相应降低，动作时间也可能增大。
(2)使用三相重合闸时，各种保护的出口回路可以直接动作于断路器。
使用单相重合闸时，除了本身有选相能力的保护外，所有纵联保护、相间距离保护、零序电流保护等，都必须经单相重合闸的选相元件控制，才能动作于断路器。
(3)当线路发生单相接地，进行三相重合闸时，会比单相重合闸产生较大的操作过电压。
这是由于三相跳闸、电流过零时断电，在非故障相上会保留相当于相电压峰值的残余电荷电压，而重合闸的断电时间较短，上述非故障相的电压变化不大，因而在重合时会产生较大的操作过电压。
而当使用单相重合闸时，重合时的故障相电压一般只有17％左右(由于线路本身电容分压产生)，因而没有操作过电压问题。
然而，从较长时间在llOkV及220kY电网采用三相重合闸的运行情况来看，对一般中、短线路操作过电压方面的问题并不突出。
(4)采用三相重合闸时，在最不利的情况，有可能重合于三相短路故障，有的线路经稳定计算认为必须避免这种情况时，
54.采用单相重合闸的线路的零序电流保护的最末一段的时间为什么要躲过重合闸周期? 答：零序电流保护最末一段的时间之所以要躲过线路的重合闸周期，是因为：
(1)零序电流保护最末一段通常都要求作相邻线路的远后备保护以及保证本线经较大的过渡电阻(220kV为1OOΩ)接地仍有足够的灵敏度，其定值一般整定得较小。
线路重合过程中非全相运行时，在较大负荷电流的影响下，非全相零序电流有可能超过其整定值而引起保护动作。
(2)为了保证本线路重合过程中健全相发生接地故障能有保护可靠动作切除故障，零序电流保护最末一段在重合闸起动后不能被闭锁而退出运行。
综合上述两点，零序电流保护最末一段只有靠延长时间来躲过重合闸周期，在重合过程中既可不退出运行，又可避免误动。
当其定值躲不过相邻线非全相运行时流过本线的3I。
时，其整定时间还应躲过相邻线的重合闸周期。
55．零序电流方向保护与重合闸配合使用时应注意什么问题?
答：应注意以下问题
(一)与三相重合闸配合使用的零序电流方向保护
1．零序电流一段保护
阶段式零序电流方向保护的一段，在整定时要避越正常运行和正常检修方式下线路末端(不带方向时应为两端母线)单相及两相接地故障时流经被保护线路的最大零序电流。
当零序电流保护与三相重合闸配合使用时，由于线路后重合侧断路器合闸不同期造成瞬时性(断路器三相合闸不同期时间，实际可能达到40～60ms)非全相运行，也产生零序电流。
当躲不过这种非全相的最大零序电流时，不带时限的一段保护将发生误动作。
避越线路末端故障整定是绝对必须的。
如果该定值又大于避越断路器不同期引起的非全相零序电流整定值，那么，只需要设置一个不带时限的一段电流保护。
如果断路器不同期引起的非全相零序电流大于末端故障的零序电流时，或者按躲非全相情况整定；或者在三相重合闸时给躲不开非全相运行零序电流的第一段带o．1s的时限；或者按两个第一段，一个按躲非全相情况整定不带时限，另一个按躲末端故障整定，但在重合闸后加0．1s时限或退出工作。
综上所述，在三相重合闸配合使用时，零序电流方向保护装置必须具备实现两个第一段(灵敏一段与不灵敏一段)保护的可能性和无时限的一段保护在重合闸时带0．1s时限的可能性。
2．零序电流方向保护装置中带时限的后备保护段数
根据规程规定，多段式零序电流方向保护之间必须按逐极配合原则整定，即要求灵敏度和时间两方面的配合。
为了适应不同电压等级的电力网对后备作用以及特殊用途的保护(例如旁路断路器的保护)对保护段数的要求，按现在系统实现的配置，要求零序电流方向保护除有两个第一段外，还应有三个时间后备段。
(二)与综合重合闸配合使用时的零序电流方向保护装置
1．零序电流一段保护
它的整定必须满足如下要求：
(1)避越正常及正常检修运行方式下线路末端(或两端母线)发生单相及两相接地故障时流过本线路的最大零序电流。
(2)避越单相重合闸周期内全相运行时的最大零序电流。
如果要求在线路非全相运行时有不带时限的零序电流保护，而非全相运行时的最大零序电流又大于末端(或两端)接地故障时的零序电流时，则必须设置两个无时限的第一段零序电流保护，并分别是灵敏一段保护(按躲末端故障整定)和不灵敏一段保护(按躲非全相运行情况整定)。
因为躲不过非全相运行的零序电流，在单相重合闸周期内灵敏一段必须退出运行，只保留不灵敏一段保护在非全相运行时继续工作。
必须指出，在非全相运行期间，保留能躲过非全相零序电流的无时限第一段保护是必要的，它是相邻线路后备保护逐级配合整定的基础段，并以它在非全相运行期间不退出工作来保证相邻线路与其配合的二段保护在整定上不失配，而不发生无选择性的越级跳闸。
在此前提下，设置灵敏一段是为了在第一次故障时加大无时限保护段的保护范围。
因此，与综合重合闸配合使用的零序电流方向保护装置也必须有实现两个一段的可能性。
2．零序电流二段保护
1)为了提高末端故障时的灵敏度，并降低整定时间，在整定上可只考虑与相邻线路的不灵敏一段保护配合。
如此整定的二段电流保护，如果在本线路单相重合闸周期内其电流整定值和整定时限上都躲不过非全相运行情况的话，就必须退出运行。
2)在有的系统中，个别短线路上安装了所谓的不灵敏二段保护，它的启动电流值按躲过非全相运行的最大零序电流整定，但因为躲不过末端故障，所以要带一个时限段。
在本线路单相重合闸期间，不灵敏二段不退出工作。
设置不灵敏二段保护，主要是为了改善相邻后备段的整定配合条件。
在没有不灵敏二段的条件下，相邻线路的二段只能同本线路的不灵敏一段配合，而相邻线路的三段保护则需与本线路的重合闸后的三段配合。
如果设有不灵敏二段时，相邻线路的二段或三段的整定都可以与它配合，从而改善了相邻线路的保护性能。
在某些情况下这种改善的效果还是相当明显的。
因此，零序电流保护装置要考虑实现两个二段的可能性。
但是，对装置来说，虽然要求既可以设置两个第一段，又可以设置两个第二段，但不灵敏一段和不灵敏二段不可能同时出现在一个保护装置中。
3．零序电流后备段保护
零序电流方向保护装置各段是按逐级配合原则整定的，设置四段保护是必要的。
虽然国内有的电力系统采用三段式保护也可满足整定要求，但对于旁路断路器上的保护而言，由于它要代替的线路保护较多，为了运行方便，一般要求多设几段。
为此，在保护装置内还设置了一个附加电流元件和时间元件，必要时，可以再增设一段保护。
56.在大短路电流接地系统中,为什么有时要加装方向继电器组成零序电流方向保护? 答：在大短路电流接地系统中，如线路两端的变压器中性点都接地，当线路上发生接地短路时，在故障点与各变压器中性点之间都有零序电流流过，其情况和两侧电源供电的辐射形电网中的相间故障电流保护一样。
为了保证各零序电流保护有选择性动作和降低定值，就必须加装方向继电器，使其动作带有方向性。
使得零序方向电流保护在母线向线路输送功率时投入，线路向母线输送功率时退出。
