数控原理与系统-第1章-数控原理概述

《数控原理与系统》授课教案第一章：数控技术概述1.1 课程介绍解释数控技术的定义和基本概念强调数控技术在制造业中的应用和重要性1.2 数控系统的组成与工作原理介绍数控系统的各个组成部分及其功能解释数控系统的工作原理和操作流程1.3 数控编程基础介绍数控编程的基本概念和常用指令讲解数控编程的格式和编程方法1.4 数控加工工艺介绍数控加工的基本工艺和特点探讨数控加工的适用范围和优势第二章：数控机床与数控系统2.1 数控机床的分类与结构解释数控机床的分类和特点介绍数控机床的主要结构和部件2.2 数控系统的硬件与软件讲解数控系统的硬件组成及其功能介绍数控系统的软件配置和编程系统2.3 CNC装置及其功能解释CNC装置的定义和作用探讨CNC装置的主要功能和性能指标2.4 数控系统的故障诊断与维修介绍数控系统故障诊断的方法和步骤讲解数控系统故障排除和维修技巧第三章：数控编程与操作3.1 数控编程的基本方法讲解数控编程的基本方法和步骤探讨数控编程中的坐标系和运动指令3.2 数控加工工艺参数的选择介绍数控加工工艺参数的选取方法和原则强调工艺参数对加工质量和效率的影响3.3 数控机床的操作与维护讲解数控机床的操作步骤和注意事项介绍数控机床的维护保养方法和技巧3.4 数控加工实例分析提供数控加工实例，分析其编程和操作过程讨论加工实例中的问题和解决方案第四章：数控系统的维修与调试4.1 数控系统的维修与故障诊断介绍数控系统维修的重要性和目的讲解数控系统故障诊断的方法和技巧4.2 数控系统的调试与优化解释数控系统调试的意义和目的探讨数控系统调试的方法和优化技巧4.3 数控系统的硬件故障维修讲解数控系统硬件故障的常见原因和维修方法强调硬件维修中的安全注意事项4.4 数控系统的软件故障排除介绍数控系统软件故障的常见原因和排除方法探讨软件故障排除的技巧和经验第五章：数控技术的发展与应用5.1 数控技术的历史与发展趋势回顾数控技术的发展历程和重要事件探讨数控技术的发展趋势和未来展望5.2 数控系统的应用领域介绍数控技术在制造业中的应用领域和实例强调数控技术对产业升级和智能制造的贡献5.3 数控技术的创新与研究讲解数控技术在科研和创新中的重要作用探讨数控技术的创新研究方向和技术挑战5.4 数控技术的产业化与市场需求分析数控技术的产业化进程和市场现状预测数控技术产业的发展前景和市场需求第六章：计算机数控（CNC）系统6.1 CNC系统的基本原理解释CNC系统的工作原理和核心功能探讨CNC系统与传统机床的区别6.2 CNC系统的硬件结构介绍CNC系统硬件的主要组成部分，如控制单元、驱动单元、检测单元等讲解各部分硬件的功能和相互之间的关系6.3 CNC系统的软件结构阐述CNC系统软件的组成和作用介绍常见的CNC系统软件及其特点6.4 CNC系统的参数设置与优化讲解CNC系统参数设置的方法和注意事项探讨CNC系统参数优化技巧及其对加工质量的影响第七章：数控编程语言与功能指令7.1 数控编程语言概述介绍数控编程语言的分类和特点解释数控编程语言的作用和重要性7.2 常用数控编程指令讲解数控编程中的常用指令及其功能探讨指令的使用方法和注意事项7.3 用户宏程序与子程序介绍用户宏程序和子程序的概念及其应用讲解宏程序和子程序的编写方法和调用方式7.4 数控编程实例解析提供典型数控编程实例，分析其编程思路和技巧讨论实例中的问题及其解决方法第八章：数控加工工艺与刀具选择8.1 数控加工工艺基础介绍数控加工工艺的概念和特点解释数控加工工艺的作用和重要性8.2 数控加工工艺参数选择讲解数控加工工艺参数的选择方法和原则强调工艺参数对加工质量、效率和成本的影响8.3 刀具选择与补偿介绍刀具选择的原则和注意事项讲解刀具补偿的概念和作用8.4 典型数控加工工艺分析分析典型数控加工工艺的特点和应用场景讨论加工工艺在实际生产中的应用经验第九章：数控仿真与编程软件9.1 数控仿真软件概述介绍数控仿真软件的功能和作用解释数控仿真软件在数控编程与培训中的应用价值9.2 常用数控仿真软件及其特点讲解常用数控仿真软件的界面、功能和操作方法探讨各软件的优势和适用场景9.3 数控编程软件与后处理介绍数控编程软件的功能和作用讲解后处理的概念及其在数控编程中的应用9.4 数控仿真与实际加工对比分析分析数控仿真与实际加工的差异及其原因探讨如何提高数控仿真与实际加工的吻合度第十章：数控技术的创新与应用案例10.1 数控技术在航空航天领域的应用介绍数控技术在航空航天制造中的应用案例强调数控技术在航空航天领域的重要作用10.2 数控技术在汽车制造业的应用讲解数控技术在汽车制造中的应用案例和优势探讨数控技术在汽车制造业的发展趋势10.3 数控技术在模具制造业的应用介绍数控技术在模具制造中的应用案例解释数控技术对模具制造业的影响和改变10.4 数控技术在能源行业的应用探讨数控技术在能源行业（如风力发电、石油化工等）的应用案例分析数控技术在能源行业中的重要作用和前景第十一章：数控系统的现代发展趋势11.1 精密加工与微细加工探讨数控技术在精密加工与微细加工领域的发展趋势分析精密加工与微细加工技术在现代制造业中的应用11.2 高速数控加工技术介绍高速数控加工技术的概念及其重要性讲解高速数控加工技术的关键技术和应用案例11.3 智能数控系统与解释智能数控系统的定义和特点探讨在数控系统中的应用和发展趋势11.4 网络化数控与远程加工讲解网络化数控技术的概念和应用探讨远程加工技术的原理和实际应用案例第十二章：数控系统的安全操作与维护12.1 数控系统的安全操作规程讲解数控系统的安全操作规程和注意事项强调操作人员应具备的安全意识和技能12.2 数控系统的日常维护与保养介绍数控系统的日常维护保养内容和方法讲解维护保养对数控系统性能和寿命的影响12.3 数控系统的故障预防与处理探讨数控系统故障的预防措施和处理方法讲解故障处理的一般步骤和注意事项12.4 数控系统的安全管理与培训解释数控系统安全管理的重要性探讨数控系统培训的内容和方式，以及培训效果的评估第十三章：数控技术在教育与培训中的应用13.1 数控技术教育的目标与内容讲解数控技术教育的目标及其在现代教育中的重要性介绍数控技术教育的主要内容和教学方法13.2 数控技术培训与认证解释数控技术培训的作用和重要性介绍数控技术培训的类型、方法和认证体系13.3 数控技术教育与实际应用的结合探讨数控技术教育与实际应用之间的联系和差距讲解如何提高数控技术教育与实际应用的结合程度13.4 数控技术教育的发展趋势与挑战分析数控技术教育的发展趋势及其面临的挑战探讨数控技术教育的发展策略和应对措施第十四章：数控技术在国内外的发展现状与展望14.1 数控技术在国外的发晨现状分析国外数控技术的发展现状及其优势介绍国外数控技术的主要发展国家和研究机构14.2 数控技术在我国的发展现状分析我国数控技术的发展现状及其特点介绍我国数控技术的主要发展地区和龙头企业14.3 数控技术的发展展望探讨数控技术在未来制造业发展中的重要作用讲解数控技术的发展趋势和潜在应用领域14.4 我国数控技术发展的政策与措施分析我国政府对数控技术发展的支持政策和措施介绍我国数控技术发展的重要计划和项目第十五章：综合实践与案例分析15.1 数控技术综合实践项目提供一个或多个数控技术综合实践项目，让学生动手操作强调实践项目的设计原则和实施方法15.2 数控技术案例分析与讨论提供典型数控技术应用案例，进行案例分析与讨论强调案例分析对理解和掌握数控技术的重要性15.3 数控技术实践与创新的结合探讨数控技术实践与创新的联系和相互作用讲解如何将实践经验转化为技术创新和实际应用15.4 数控技术发展的机遇与挑战分析数控技术发展面临的机遇与挑战探讨数控技术发展方向和策略，以应对未来的挑战重点和难点解析1. 数控技术的基本概念、组成、工作原理和应用领域2. 数控编程的基本方法、格式和编程技巧3. 数控系统的硬件结构、软件结构和功能指令4. 数控机床的分类、结构和主要部件5. CNC装置的功能、性能指标和故障诊断与维修6. 计算机数控（CNC）系统的基本原理、硬件结构和软件结构7. CNC系统的参数设置与优化方法8. 数控加工工艺参数的选择、刀具选择与补偿9. 数控仿真与编程软件的功能、操作方法和应用价值10. 数控技术的创新与应用案例，包括航空航天、汽车制造、模具制造和能源行业等领域11. 数控系统的现代发展趋势，如精密加工、高速数控加工、智能数控系统和网络化数控等12. 数控系统的安全操作与维护，包括操作规程、日常维护保养、故障预防与处理以及安全管理与培训13. 数控技术在教育与培训中的应用，包括教育目标、培训类型、认证体系以及实践与创新的结合14. 数控技术在国内外的发展现状与展望，包括国外数控技术发展现状、我国数控技术发展现状和发展趋势、政策与措施等15. 数控技术综合实践项目、案例分析与讨论以及实践与创新的结合。

数控机床工作原理简述
数控机床是一种通过计算机控制机床工作的自动化设备。

其工作原理主要包括以下几个方面。

首先，数控机床通过接收计算机发送的指令来控制工作过程。

计算机会将需要加工的工件信息输入到数控机床的控制系统中，控制系统会根据这些信息生成相应的加工程序。

其次，数控机床的控制系统会将加工程序转化为机床能够理解的形式，这一步叫做解译。

解译过程将加工程序中的指令翻译为机床能够识别的运动控制指令，如进给运动、主轴转速等。

然后，数控机床的控制系统将解译后的运动控制指令发送给驱动系统。

驱动系统根据接收到的指令来控制伺服电机、变频器等执行器，实现机床各个部件的运动。

最后，机床的各个部件按照控制系统发送的指令进行相应的运动。

例如，进给轴会按照指定的速度进行直线或圆弧插补运动，主轴会按照设定的转速旋转，实现对工件的加工。

总的来说，数控机床通过计算机控制系统将加工程序转化为机床能够理解的指令，驱动各个执行器实现机床部件的运动，从而实现对工件的精确加工。

这种工作原理不仅提高了加工效率和精度，并且减少了人为操作的错误。

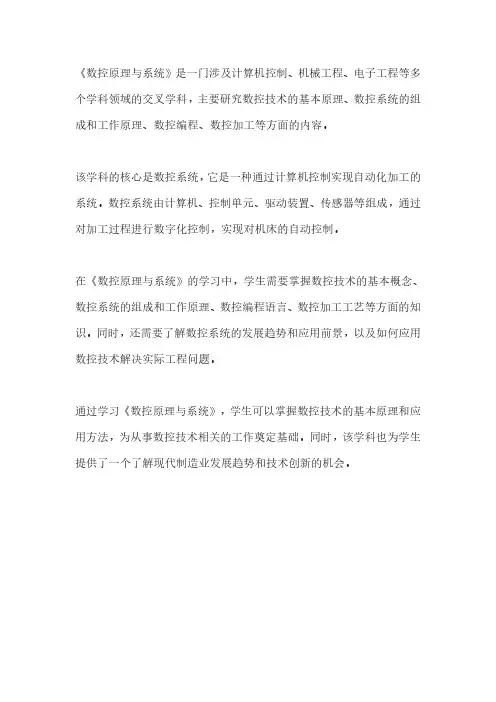

《数控原理与系统》是一门涉及计算机控制、机械工程、电子工程等多个学科领域的交叉学科，主要研究数控技术的基本原理、数控系统的组成和工作原理、数控编程、数控加工等方面的内容。

该学科的核心是数控系统，它是一种通过计算机控制实现自动化加工的系统。

数控系统由计算机、控制单元、驱动装置、传感器等组成，通过对加工过程进行数字化控制，实现对机床的自动控制。

在《数控原理与系统》的学习中，学生需要掌握数控技术的基本概念、数控系统的组成和工作原理、数控编程语言、数控加工工艺等方面的知识。

同时，还需要了解数控系统的发展趋势和应用前景，以及如何应用数控技术解决实际工程问题。

通过学习《数控原理与系统》，学生可以掌握数控技术的基本原理和应用方法，为从事数控技术相关的工作奠定基础。

同时，该学科也为学生提供了一个了解现代制造业发展趋势和技术创新的机会。

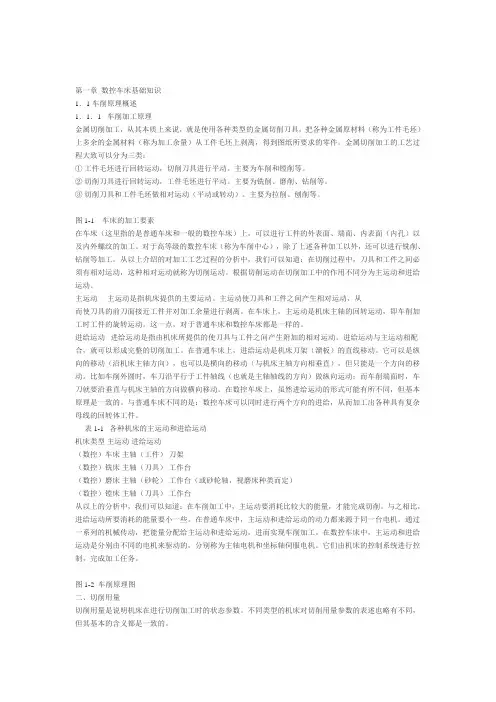

第一章数控车床基础知识1．1 车削原理概述1．1．1 车削加工原理金属切削加工，从其本质上来说，就是使用各种类型的金属切削刀具，把各种金属原材料（称为工件毛坯）上多余的金属材料（称为加工余量）从工件毛坯上剥离，得到图纸所要求的零件。

金属切削加工的工艺过程大致可以分为三类：①工件毛坯进行回转运动，切削刀具进行平动。

主要为车削和镗削等。

②切削刀具进行回转运动，工件毛坯进行平动。

主要为铣削、磨削、钻削等。

③切削刀具和工件毛坯做相对运动（平动或转动）。

主要为拉削、刨削等。

图1-1 车床的加工要素在车床（这里指的是普通车床和一般的数控车床）上，可以进行工件的外表面、端面、内表面（内孔）以及内外螺纹的加工。

对于高等级的数控车床（称为车削中心），除了上述各种加工以外，还可以进行铣削、钻削等加工。

从以上介绍的对加工工艺过程的分析中，我们可以知道：在切削过程中，刀具和工件之间必须有相对运动，这种相对运动就称为切削运动。

根据切削运动在切削加工中的作用不同分为主运动和进给运动。

主运动主运动是指机床提供的主要运动。

主运动使刀具和工件之间产生相对运动，从而使刀具的前刀面接近工件并对加工余量进行剥离。

在车床上，主运动是机床主轴的回转运动，即车削加工时工件的旋转运动。

这一点，对于普通车床和数控车床都是一样的。

进给运动进给运动是指由机床所提供的使刀具与工件之间产生附加的相对运动。

进给运动与主运动相配合，就可以形成完整的切削加工。

在普通车床上，进给运动是机床刀架（溜板）的直线移动。

它可以是纵向的移动（沿机床主轴方向），也可以是横向的移动（与机床主轴方向相垂直），但只能是一个方向的移动。

比如车削外圆时，车刀沿平行于工件轴线（也就是主轴轴线的方向）做纵向运动；而车削端面时，车刀就要沿垂直与机床主轴的方向做横向移动。

在数控车床上，虽然进给运动的形式可能有所不同，但基本原理是一致的。

与普通车床不同的是：数控车床可以同时进行两个方向的进给，从而加工出各种具有复杂母线的回转体工件。

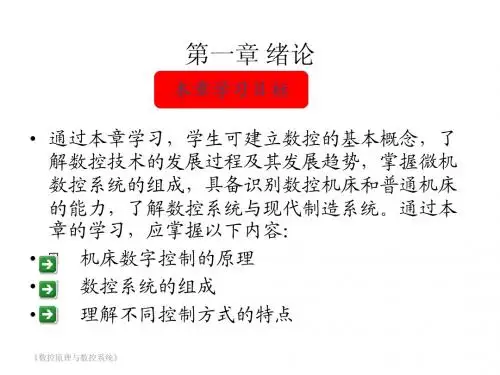

第1章数控机床概述学习目标：数控机床是典型的机电一体化产品，是现代制造业的关键设备。

本章主要讲述数控机床的基本概念、数控机床的分类以及数控机床的技术与发展水平等。

本章要求理解并掌握数控机床的基本概念和分类，了解数控技术的发展趋势以及以数控机床为基础的自动化生产系统的发展。

1.1 数控机床的基本概念1.1.1 数控机床及其特点数控（Numerical Control，NC）——数字控制，用数字和符号构成的数字化信息自动控制机床运转的技术。

数控机床（Numerically Controlled Machine Tool ）——采用了数控技术的机床。

数控机床是一种高效、新型的自动化机床，具有广泛的应用前景。

它与普通机床相比具有以下特点：（1）适应性、灵活性好（2）精度高、质量稳定（3）生产效率高（4）劳动强度低、劳动条件好（5）有利于现代化生产和管理（6）使用、维护技术要求高1.1.2 数控机床的组成数控机床的种类很多，但任何一种数控机床主要由控制介质、数控系统、伺服系统和机床主体四部分组成，如图1-1所示。

此外数控机床还有许多辅助装置，如自动换刀装置，自动工作台交换装置自动对刀仪，自动排屑装置及电、液、气、冷却、润滑、防护等装置。

图1-1 数控机床的组成（1）控制介质是指将零件加工信息传送到控制装置中去的程序载体。

（2）数控系统是数控机床的核心。

（3）伺服系统是数控系统的执行机构之一，执行由CNC装置输出的运动指令。

（4）机床主体也称主机，它包括机床的主运动部件、进给运动部件、执行部件和基础部件。

（5）辅助装置是数控机床在实现整机的自动化控制中，为了提高生产效率、加工精度、还需要配备许多辅助装置，如液压和气动装置、自动换刀装置、自动工作台交换装置、自动对刀装置、自动排屑装置等。

1.1.3 数控机床的工作过程如图1-2所示，数控机床的加工，首先要将被加工零件图样上的几何信息和工艺信息用规定的代码和格式编写成加工程序，然后将加工程序输入到数控系统，在数控系统控制软件的支持下，经过处理与计算后，发出相应的控制命令，再通过伺服系统使机床按预定的轨迹运动，从而完成零件的加工。

广东省高等教育自学考试《数控原理与数控技术运用》（课程代码：05785）课程考试大纲目录一、课程性质与设置目的二、考试内容与考核目标第一章概述第一节数字控制与数控机床第二节数控机床的分类第三节数控机床的选型第四节数控技术的发展第二章零件加工程序的编制第一节数控编程的基本知识第二节数控加工工艺基础第三节数控加工指令第四节数控编程典型实例第五节自动编程第三章数控机床加工控制原理第一节数控装置的工作过程第二节插补原理第三节进给速度控制原理第四节刀具补偿原理第四章数控装置第一节数控装置的组成及作用第二节数控装置的硬件系统第三节数控装置的软件系统第四节数控装置的输入/输出接口第五节数控装置的PLC控制功能第六节基于PC的数控系统开发实例第五章位置检测装置第一节概述第二节光栅第三节脉冲编码器第四节旋转变压器第五节感应同步器第六节磁栅第七节球栅第六章数控机床的伺服系统第一节伺服系统的基本概念第二节步进电动机及其驱动装置第三节交流伺服系统第四节机床进给伺服系统设计第五节伺服系统的性能对加工精度的影响第七章机床的数控化改造第一节机床数控化改造的意义第二节数控化改造的内容与改造方案第三节机械部分改造设计第四节数控系统的选型第五节普通车床数控化改造实例三、关于大纲的说明与考核实施要求【附录】题型举例一、课程性质与设置目的（一）课程性质与特点《数控原理与数控技术运用》是全国高等教育自学考试机械制造与自动化专业一门重要的专业课，它以数控机床为对象，研究数控加工程序编制、数字控制系统的工作原理、组成及其在数控机床上的应用，是为培养自学应考者在掌握数控机床基本结构、工作原理的基础上熟练进行数控加工编程而设置的一种应用型课程，共5个学分。

本课程注重实践教学环节，岗位适应性与实用性强。

（二）课程的基本要求通过本课程的学习，自学应考者应掌握数控加工程序编制、数控技术的基本原理和基础知识；学会合理地选用和设计组成数控机床的数控装置及伺服系统，具备编写典型零件数控加工程序、正确使用数控设备的能力。
