船舶电气安装与调试第二章电气设备基座及电缆敷设属件第一节电缆贯穿件一、船体结构上电缆开孔及其补强1、在纵桁和横梁、肋骨上开孔建立在纵桁和横梁、肋骨上开孔的三维模型和二维CAD图，示意表达其基本原则和要求。

2、在船体结构和甲板上开孔建立在船体结构和甲板上开孔的三维模型和二维CAD图，示意表达其基本原则和要求。

3、禁止开孔区域以三维模型的形式，建立四种在船体结构禁止开孔的三维图，示意表达禁止开孔基本原则和要求。

二、常用的电缆贯穿件1、电缆盒用于成束电缆穿过隔舱壁、横梁、纵桁的电缆贯穿件。

建立2种规格的普通电缆盒三维模型；分别建立10种规格的浇注式和非浇注式电缆盒三维模型；建立13种规格的加强型电缆盒三维模型。

EC型为非浇注电缆盒 9种EC-AF型为浇注电缆盒 21种SEC型为非浇注加强型电缆盒SEC-AF型为浇注加强型电缆盒2、电缆筒用于成束电缆穿过水密甲板和防火甲板的电缆贯穿件。

建立全部8种规格的电缆筒三维模型。

MT型电缆筒没有HT型电缆筒3、填料函单根电缆穿过水密舱壁或甲板、可充填密性填料的电缆贯穿件。

建立全部9种规格的的单填料函的三维模型，并以三维模型的形式示意填料函的安装方式。

SDT表示填料函4、电缆管可能受到机械损伤以及易受到油水侵入的场所，可以安装电缆管作为电缆贯穿件来保护电缆。

AG系列是水密；BG系统是非水密以三维模型的形式示意非水密电缆管和水密电缆管的安装方式。

第二节船上安装电气设备用的支架、基座种类一、电气设备用支架（CB/T 3667.4-1995 船舶电缆敷设和电气设备安装附件电气设备安装件）1、A型支架建立AK型和AA型两种支架的三维模型，根据标准建立所有规格的三维模型。

A型轻型支架 16种2、B型支架建立BK型和BA型两种支架的三维模型，根据标准建立所有规格的三维模型。

B型轻型支架 10种3、C型支架建立C型支架的三维模型，根据标准建立所有规格的三维模型。

没有4、D型支架建立DK型和DA型两种支架的三维模型，根据标准建立所有规格的三维模型。

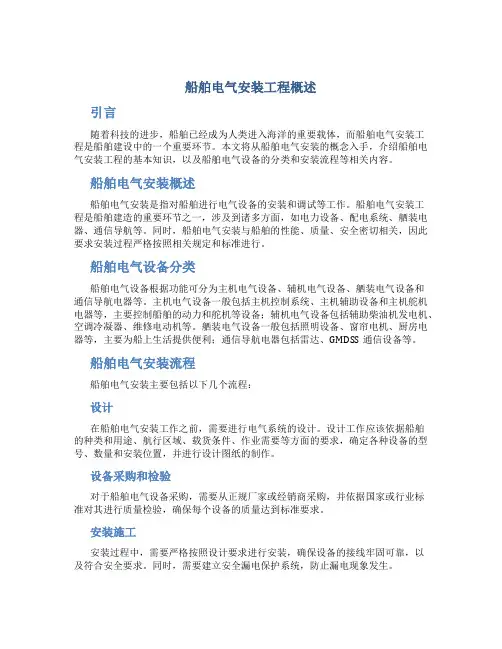

船舶电气安装工程概述引言随着科技的进步，船舶已经成为人类进入海洋的重要载体，而船舶电气安装工程是船舶建设中的一个重要环节。

本文将从船舶电气安装的概念入手，介绍船舶电气安装工程的基本知识，以及船舶电气设备的分类和安装流程等相关内容。

船舶电气安装概述船舶电气安装是指对船舶进行电气设备的安装和调试等工作。

船舶电气安装工程是船舶建造的重要环节之一，涉及到诸多方面，如电力设备、配电系统、舾装电器、通信导航等。

同时，船舶电气安装与船舶的性能、质量、安全密切相关，因此要求安装过程严格按照相关规定和标准进行。

船舶电气设备分类船舶电气设备根据功能可分为主机电气设备、辅机电气设备、舾装电气设备和通信导航电器等。

主机电气设备一般包括主机控制系统、主机辅助设备和主机舵机电器等，主要控制船舶的动力和舵机等设备；辅机电气设备包括辅助柴油机发电机、空调冷凝器、维修电动机等。

舾装电气设备一般包括照明设备、窗帘电机、厨房电器等，主要为船上生活提供便利；通信导航电器包括雷达、GMDSS通信设备等。

船舶电气安装流程船舶电气安装主要包括以下几个流程：设计在船舶电气安装工作之前，需要进行电气系统的设计。

设计工作应该依据船舶的种类和用途、航行区域、载货条件、作业需要等方面的要求，确定各种设备的型号、数量和安装位置，并进行设计图纸的制作。

设备采购和检验对于船舶电气设备采购，需要从正规厂家或经销商采购，并依据国家或行业标准对其进行质量检验，确保每个设备的质量达到标准要求。

安装施工安装过程中，需要严格按照设计要求进行安装，确保设备的接线牢固可靠，以及符合安全要求。

同时，需要建立安全漏电保护系统，防止漏电现象发生。

系统联调和试运行安装完成后，还需要进行系统联调和试运行，以确保电气设备能够正常工作和配合其他系统，同时还需要进行防雷、屏蔽干扰和抗振动等测试，以保证电气设备的可靠性和稳定性。

验收和交付当所有工作结束后，还需要进行验收工作，并提供相应的验收报告。

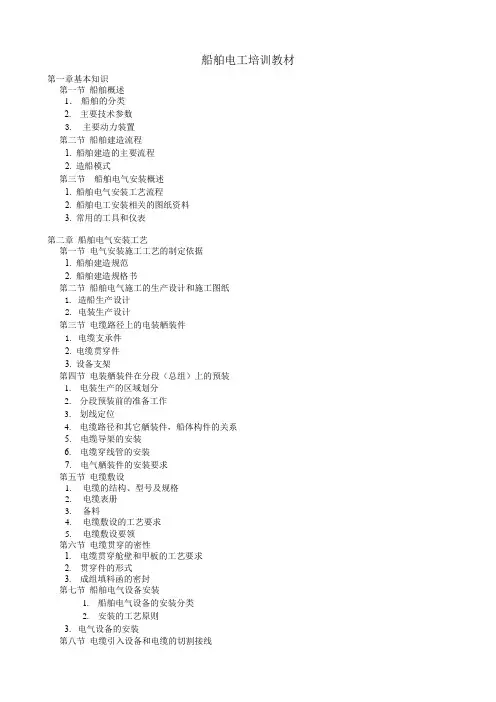

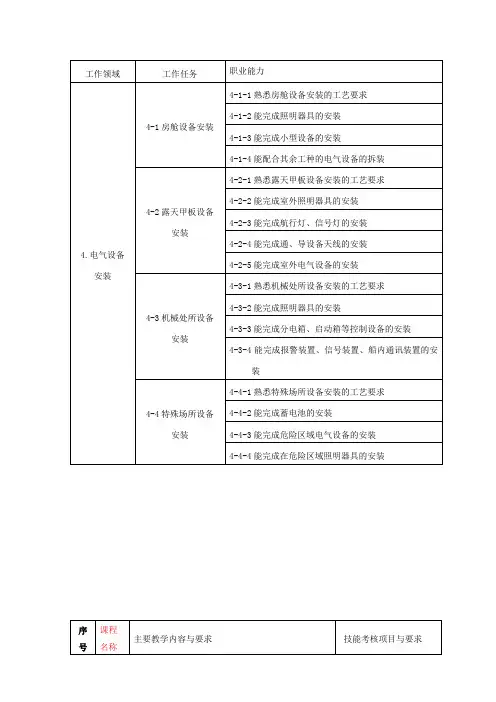

船舶电工培训教材第一章基本知识第一节船舶概述1．船舶的分类2. 主要技术参数3. 主要动力装置第二节船舶建造流程1. 船舶建造的主要流程2. 造船模式第三节船舶电气安装概述1. 船舶电气安装工艺流程2. 船舶电工安装相关的图纸资料3. 常用的工具和仪表第二章船舶电气安装工艺第一节电气安装施工工艺的制定依据1. 船舶建造规范2. 船舶建造规格书第二节船舶电气施工的生产设计和施工图纸1. 造船生产设计2. 电装生产设计第三节电缆路径上的电装舾装件1. 电缆支承件2. 电缆贯穿件3. 设备支架第四节电装舾装件在分段（总组）上的预装1.电装生产的区域划分2.分段预装前的准备工作3.划线定位4.电缆路径和其它舾装件，船体构件的关系5. 电缆导架的安装6. 电缆穿线管的安装7. 电气舾装件的安装要求第五节电缆敷设1.电缆的结构、型号及规格2.电缆表册3.备料4.电缆敷设的工艺要求5.电缆敷设要领第六节电缆贯穿的密性1. 电缆贯穿舱壁和甲板的工艺要求2. 贯穿件的形式3. 成组填料函的密封第七节船舶电气设备安装1.船舶电气设备的安装分类2.安装的工艺原则3. 电气设备的安装第八节电缆引入设备和电缆的切割接线1. 电缆引入设备2. 接线第九节电气接地工艺1. 电气接地的种类2. 电气设备接地工艺3. 电缆接地工艺第三章船舶电气设备第一节船舶电气设备的一般要求1．环境条件2．防护等级3．运行要求第二节船舶电气设备的分类1.船舶电气设备的系统分类2.船舶电力系统3.船舶电力拖动系统4.船舶照明系统5.船舶通信和导航系统第三节船舶电气设备的一般介绍1.船舶主配电板2.船舶应急配电板3.充放电板4.船舶舵机5.船舶电动辅机6.船舶甲板电动机械第四节机舱自动化设备1. 机舱自动化系统2. 机舱监测报警系统第四章码头系泊试验第一节主电站试验的程序和方法1.试验提交项目2.试验设备3.试验前的准备4. 发电机组试验和提交验收第二节应急电站的试验程序和方法1．试验提交项目2．试验前的准备3．发电机调试4．提交验收第三节燃油锅炉的试验程序和方法1. 辅锅炉给水自动控制试验2. 锅炉燃烧自动控制试验第四节机舱主要成套设备的试验程序和方法1. 滑油、燃油滤器自动清洗2. 空气压缩机第五节机舱报警系统的试验程序和方法1. 报警系统试验程序2. 试验第一章基本知识第一节船舶概述凡从事水上运输、作业、作战以及各种水中运载的工具统称为“船舶”。

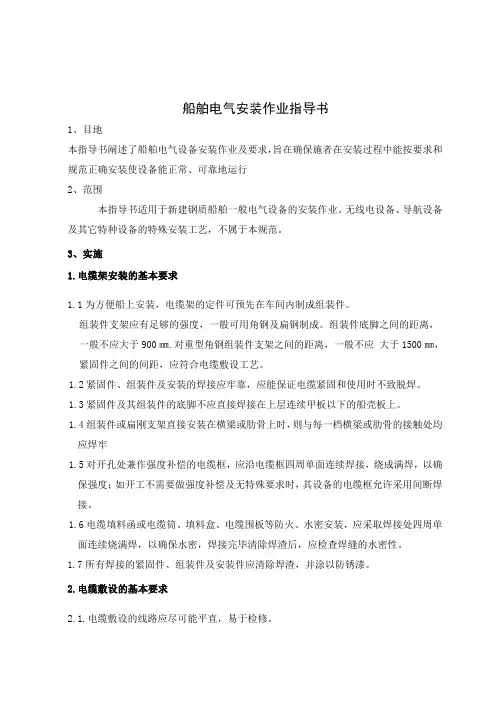

船舶电气安装作业指导书1、目地本指导书阐述了船舶电气设备安装作业及要求，旨在确保施者在安装过程中能按要求和规范正确安装使设备能正常、可靠地运行2、范围本指导书适用于新建钢质船舶一般电气设备的安装作业。

无线电设备、导航设备及其它特种设备的特殊安装工艺，不属于本规范。

3、实施1.电缆架安装的基本要求1.1为方便船上安装，电缆架的定件可预先在车间内制成组装件。

组装件支架应有足够的强度，一般可用角钢及扁钢制成。

组装件底脚之间的距离，一般不应大于900㎜.对重型角钢组装件支架之间的距离，一般不应大于1500㎜，紧固件之间的间距，应符合电缆敷设工艺。

1.2紧固件、组装件及安装的焊接应牢靠，应能保证电缆紧固和使用时不致脱焊。

1.3紧固件及其组装件的底脚不应直接焊接在上层连续甲板以下的船壳板上。

1.4组装件或扁刚支架直接安装在横梁或肋骨上时，则与每一档横梁或肋骨的接触处均应焊牢1.5对开孔处兼作强度补偿的电缆框，应沿电缆框四周单面连续焊接，烧成满焊，以确保强度；如开工不需要做强度补偿及无特殊要求时，其设备的电缆框允许采用间断焊接。

1.6电缆填料函或电缆筒、填料盒、电缆围板等防火、水密安装，应采取焊接处四周单面连续烧满焊，以确保水密，焊接完毕清除焊渣后，应检查焊缝的水密性。

1.7所有焊接的紧固件、组装件及安装件应清除焊渣，并涂以防锈漆。

2.电缆敷设的基本要求2.1.电缆敷设的线路应尽可能平直，易于检修。

2.2所有电缆敷设规格型号一律按施工图纸配线。

2.2.主电缆暗敷时，敷设路径的封闭板必须便于开启。

2.3.所有电缆线路的分支接线盒若为暗式安装时，则封闭板必须便于开启并有耐久标记。

2.4电缆敷设应防止机械损伤2.4.1尽量避免在货仓、仓储室、甲板上、舱室花板下等易受机械损伤的场所敷设电缆。

若无法避免时，则需设置可拆的电缆护罩或电缆管加以防护。

货舱和甲板上的电缆护罩厚度，一般应补小于3㎜。

金属护罩应进行防腐处理。

2.4.2尽量避免在可动或可拆的场所敷设电缆，以免活动件移动或拆装时损伤电缆。

第一章船舶常用电器第二章船舶电力拖动基本控制第三章船舶重要辅机的自动控制第四章甲板机械的电力拖动及自动控制第五章船舶舵机的电力拖动及自动控制第六章船舶电力系统第七章船舶同步发电机参数调节及运行控制第八章船舶电站自动化第九章船舶照明与通讯第十章机舱集中监视与报警系统第十一章船舶安全用电和安全管理第十二章船舶电气管理职责第一章船舶常用电器§1-1 电器基本知识现代商船大多采用内燃机作为主推进动力装置,所配备的绝大多数机械都采用电力拖动方式进行工作。

其电能供给由独立的船舶电力系统予以实现。

为了满足船舶正常运营的需要,该系统必须具备供电、配电、控制与保护等功能。

因此,船舶电力系统是一个电气线路十分复杂的系统。

任何复杂的电气线路都是由一些基本的单元电路组合而成,而基本单元电路又均为若干功能不同的电器元件的组合。

所以,了解各类电器元件的结构、功能及工作原理,是掌握一个控制线路乃至一个系统工作原理的必然要求。

所谓电器,即是根据外界的电信号或非电信号自动或手动地实现电路的接通、断开、控制、保护与调节的电路元件。

简言之,电器就是电的控制元件。

电力系统中所使用的电器,种类、数目非常之多,下面就扼要介绍一下它们的分类方法及相应类型。

1.按工作电压分类1)高压电器交流大于1200V,直流大于1500V的电器。

2)低压电器交流小于1200V,直流小于1500V的电器。

船舶电力系统中常用电器均为低压电器。

2.按用途分类1)控制电器用于各种电气传动系统中,对电路及系统进行控制的电器。

如接触器,各种控制继电器等。

2)保护电器用于电力系统中,对发电机电网与用电设备进行保护的电器。

如:熔断器、热继电器等。

3)主令电器在电器控制系统中,发出指令,改变系统工作状态的电器。

如:按钮、主令控制器等。

4)执行电器接受电信号以实现某种功能或完成某种动作的电器。

如:电磁铁、制动器等。

3.按动作方式分类1)手动控制电器依靠人工操作进行动作而执行指令的电器。

目录Contents第一章概述Chapter 1 General1.主要内容Main contents2.适用范围Application3.引用标准Refer standards第二章技术内容Chapter 2 technology1. 设备的配套Check item before installation2. 设备安装的基本工艺要求General requirement for equipment installation3.各类电气设备安装的具体规定Detail requirement for followed units3.1电机Electric motor3.2主配电板和应急配电板MSB & ESB3.3控制设备及分配电设备Control panel & distribution box3.4蓄电池Battery3.5舱室照明灯具Cabinet lighting fixtures3.6照明附具Lighting appurtenance3.7日用电器Fan & heater3.8船内通讯,信号设备Internal communication equipment4. 设备安装前的准备工作Preparation before installation5. 设备安装的基本形式Basic form6. 设备及电缆的接地Earthing of equipment & cable7. 设备的进线Cable entrance8.设备的接线Wire connection第三章闭杯闪点小于60 ℃的油船电气设备安装工艺Cheaper 3 Additional technology for equipment installation on oil tanker which the flash point less than 60℃1. 一般要求general2. 危险区域或处所的化分及其电气设备的安装Dangerous area division & equipment installation3. 扩大危险区域或处所的划分及其电气设备的安装Widen dangerous area division & equipment installation4. 其它处所电气设备及附加要求Additional requirement for other space5.防爆电气设备的基本要求Basic requirement for ex-proof equipment6. 防爆电气设备的安装Installation requirement of ex-proof equipment第一章概述Chapter 1 General1. 主要内容Main contents本工艺对入级钢质船舶的：1.电气设备的安装提出了安装工艺、接地、进出线等的具体要求和规定。

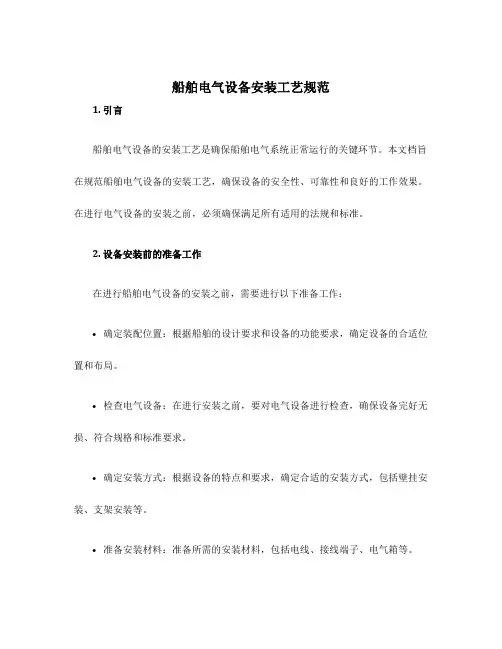

船舶电气设备安装工艺规范1. 引言船舶电气设备的安装工艺是确保船舶电气系统正常运行的关键环节。

本文档旨在规范船舶电气设备的安装工艺，确保设备的安全性、可靠性和良好的工作效果。

在进行电气设备的安装之前，必须确保满足所有适用的法规和标准。

2. 设备安装前的准备工作在进行船舶电气设备的安装之前，需要进行以下准备工作：•确定装配位置：根据船舶的设计要求和设备的功能要求，确定设备的合适位置和布局。

•检查电气设备：在进行安装之前，要对电气设备进行检查，确保设备完好无损、符合规格和标准要求。

•确定安装方式：根据设备的特点和要求，确定合适的安装方式，包括壁挂安装、支架安装等。

•准备安装材料：准备所需的安装材料，包括电线、接线端子、电气箱等。

•准备安装工具：准备所需的安装工具，包括扳手、电钻、螺丝刀等。

3. 安装步骤3.1. 安装设备支架首先，在设备安装位置上安装支架。

支架的安装需要遵循以下步骤：1.使用水平仪确保支架安装位置水平。

2.在支架上标记安装孔位，并使用电钻预先打孔。

3.使用螺丝刀将支架固定在安装位置上。

3.2. 安装电气设备安装电气设备需要遵循以下步骤：1.将设备安装在预先安装好的支架上。

使用螺丝刀将设备固定在支架上。

2.连接电源线。

根据设备的电源要求，选择合适的电线规格，并使用接线端子将电源线连接到设备上。

3.连接信号线。

根据设备的要求，使用合适的电线规格和连接器，将信号线连接到设备的输入/输出端口上。

4.确保所有线路连接牢固、无松动，并使用绝缘胶带或护套进行绝缘包裹。

5.将设备接地。

根据船舶电气系统的要求，确保设备正确接地。

3.3. 安装电气箱如果电气设备需要安装在电气箱中，需要遵循以下步骤：1.根据设备和电气箱的尺寸要求，选择合适的电气箱。

2.在电气箱上标记安装孔位，并使用电钻预先打孔。

3.使用螺丝刀将电气箱固定在安装位置上。

4.将设备安装在电气箱中，并按照设备安装步骤连接电源线和信号线。

5.确保电气箱内部线路整齐、有序，使用固定带或护套进行绝缘包裹。

第一章船舶电气安装工程概述1.1船舶电气安装工程的条件和内容1.11环境条件船舶电气安装工程是船舶建造工程的组成部分，贯穿船舶建造的全过程，即从船体分段制造到交船的全过程．为了缩短制造船周期,现代的建造方法是在分段上就开始电气安装.船舶是一座在水上浮动的城市，可能驶往寒冷的地方,也可能驶往炎热潮湿的地方．最高温度可达４0C—45C，最低可达-25C。

空气中有水气,盐雾，油雾和细菌,可能会受到暴雨，风浪的袭击。

在风浪的袭击下船舶会纵向,横向摇摆倾斜。

为了防止火灾蔓延,舱室和走道划分成若干区个防火区。

水线下舱室之间采用水密隔舱,发生一舱进水事故,不会泄露至邻近舱室,殃及全船．船舶供安装电气设备和电缆的空间是有限的。

多个机械和电气设备可能要安装在同一处所；电缆和水管,风管,油管或蒸汽管可能要通过同一部位。

可能需要在寒冷,炎热或风雨天气情况下露天作业.船舶电气工程的对象是电气设备和链接设备的电缆。

1.工艺依据国际海上人命安全公约（SOLAS）;国际电工委员会（ＩEC);国际海事组织(ＩＭＯ）;国际标准化组织(ISO）等制定出满足船舶安全的规则.中国船级社(CCS)；英国劳氏船级社（LR)；德国劳氏船级社(ＧL);法国船级社（ＢV）;挪威船级社(DNＶ)；美国船级社（ABS);等制定相应的船舶建造规范.这些规范和准则对保证船舶安全提出了船舶设计和建造必须满足的最低原则要求。

电气安装工艺一般有:设备安装工艺,电缆敷设工艺,接地工艺,电缆切割和端头制作工艺等。

规范一般对电缆敷设和设备安装有原则性的规定。

2.设备安装系统设计按规范要求和使用要求选用船舶电气设备。

防护是指防护固体和液体的侵入.防护等级用Ipxx表示.IP后是两位数字，前一位表示防护固体的大小。

设备安装的准备工作是在油漆涂装之前,把设备安装件焊装资舱壁或甲板上.３电缆安装船舶电气安装工程的主要工作量是在电缆敷设和安装上。

3.系统运行4.船舶电气安装工程最终是要把所有系统设备链接起来，使设备按设计要求运行，交付船东使用。
