天正建筑T20课件一、引言随着科技的不断发展，建筑设计软件已成为现代建筑行业中不可或缺的工具。
在我国，天正建筑T20是一款广泛应用于建筑设计和施工领域的软件，它具有强大的绘图、建模、分析和渲染等功能，为建筑师和工程师提供了极大的便利。
本文将对天正建筑T20课件进行详细解析，帮助读者更好地了解和使用这款软件。
二、天正建筑T20概述1.软件背景天正建筑T20是由北京天正软件有限公司研发的一款建筑设计软件。
该公司成立于1999年，专注于建筑行业软件的研发与推广，其产品广泛应用于我国建筑设计、施工、房地产开发等领域。
2.软件特点（1）绘图功能：天正建筑T20提供了丰富的绘图工具，可以方便地绘制平面图、立面图、剖面图等各种建筑图纸。
（2）建模功能：软件支持多种建模方式，如线框建模、曲面建模、实体建模等，用户可以根据需求选择合适的建模方法。
（3）分析功能：天正建筑T20内置了多种分析工具，如日照分析、能耗分析、结构分析等，可以帮助用户在设计过程中进行合理优化。
（4）渲染功能：软件支持高质量的渲染效果，可以制作出逼真的建筑效果图。
（5）协同设计：天正建筑T20支持多人协同设计，提高了设计效率，降低了沟通成本。
三、天正建筑T20课件内容1.软件安装与启动本部分主要介绍天正建筑T20软件的安装方法和启动步骤，包括软件的硬件要求、安装流程、启动界面等。
2.基础操作（1）界面布局：介绍软件的界面布局，包括菜单栏、工具栏、绘图区、属性栏等。
（2）绘图工具：讲解常用绘图工具的使用方法，如直线、矩形、圆、多边形等。
（3）修改工具：介绍修改图形的命令，如移动、旋转、缩放、镜像等。
（4）图层管理：讲解图层的创建、删除、隐藏、锁定等操作。
3.建模教程本部分将详细讲解天正建筑T20的建模功能，包括线框建模、曲面建模、实体建模等，并通过实际案例演示建模过程。
4.分析与渲染（1）日照分析：介绍如何进行日照分析，包括设置地理位置、时间、建筑物等参数。
第10章天正建筑CAD系列软件简介-天正建筑介绍天正建筑CAD软件TArch是国内最早在AutoCAD平台上开发的商品化建筑CAD软件之一，目前己具相当规模，今天的天正软件已开展成为涵盖建筑设计、装修设计、热通空调、给水排水、建筑电气与建筑结构等多项专业的系列软件，并针对日新月异的房产开展商提供房产面积计算软件等。
天正首先提出了分布式工具集的建筑CAD软件思路，完全摒弃流程式的工作方式，为用户提供了一系列独立的、智能高效的绘图工具。
由于天正采纳了由较小的专业绘图工具命令所组成的工具集，因此使用起来特不灵活、可靠，而且在软件运行中不对AutoCAD命令的使用功能加以限制。
反过来，天正建筑软件只是往弥补AutoCAD软件缺乏的局部，天正软件的要紧作用确实是根基使AutoCAD由通用绘图软件变成了专业化的建筑CAD软件。
本章的学习目标：1.了解天正建筑设计软件的作用2.简单把握天正建筑设计软件的用法3.简单了解其他几种天正CAD软件10.1天正建筑设计软件TArch天正建筑设计软件TArch是一个特不优秀的有用软件，每个建筑设计师都应该把握该软件的全然功能和用法。
天正建筑设计软件的目标定位天正建筑设计软件的目标定位于建筑施工图，在功能大大增强的前提下，兼顾三维快速建模，模型是与平面图同步完成的，不再需要建筑师的额外劳动。
如图10-1所示，在绘制平面图时，三维模型可自动形成。
图10-1平面图与模型的同步完成自定义对象技术构造专业构件天正开发了一系列专门面向建筑专业的构件，具有使用方便、通用性强的特点。
例如，天正不再使用平行的两根线(Line)表示墙，而是预先建立了各种材质的墙体构件，它们具有完整的几何和物理特征，能够像AutoCAD的一般图形对象一样进行操作，能够用夹点随意拉伸、改变位置和几何外形。
各种构件可按相关关系智能联动更改，例如，方便地插进门窗、修改厚度等。
快捷方便的智能化菜单系统天正采纳附带图标的屏幕菜单工作方式，图文并茂、专业化强、层次清楚，菜单级数不超过3级。
天正建筑总结介绍天正建筑是一款专业的建筑设计软件，广泛应用于建筑行业中，提供了强大的功能和工具，用于方便快捷地进行建筑设计、分析和模拟。
本文将对天正建筑进行总结，介绍其主要特点、优势以及应用领域。
主要特点1. 强大的建筑设计功能天正建筑提供了丰富的设计功能，包括建筑模型创建、布局设计、构件生成等。
用户可以通过简单的操作，快速创建建筑模型，并进行详细的设计调整。
软件支持灵活的布局设计，可以根据不同需求调整空间分配，满足个性化的设计要求。
2. 全面的结构分析工具天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。
用户可以通过软件提供的界面和工具进行荷载计算、应力分析等操作，实现建筑结构的安全性评估和改进。
3. 模拟效果逼真，可视化交互天正建筑支持高质量的三维模拟和可视化效果展示。
用户可以在软件中快速生成真实感的建筑模型，并通过各种视角和模式进行浏览。
此外，软件还支持场景演示和动画效果，可以将设计结果生动地展示给客户和团队成员，提高沟通效果。
4. 多平台支持和集成天正建筑支持跨平台使用，适用于Windows、Mac和Linux等多个操作系统。
此外，软件还与其他建筑设计软件和系统进行了集成，可以方便地导入和导出数据，提高工作效率和协作性。
优势和应用领域1. 提高设计效率天正建筑提供了丰富的建筑模板和预设工具，可以快速创建建筑模型并进行设计调整。
此外，软件还支持自动化设计和优化算法，帮助用户在短时间内完成复杂的设计任务。
这些功能的结合大大提高了设计效率，节省了时间和人力成本。
2. 优化建筑结构天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。
用户可以通过这些工具评估建筑结构的安全性，并进行优化改进。
这有助于减少结构材料的使用量、提高建筑结构的稳定性和耐久性。
3. 支持决策和沟通通过天正建筑的模拟和可视化效果展示，用户可以更直观地了解建筑设计方案的效果。
这有助于决策过程中的沟通和共享，推动项目的顺利进行。

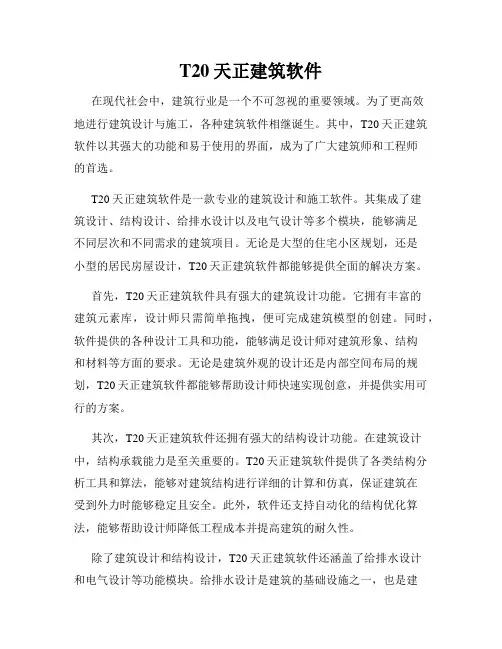

T20天正建筑软件在现代社会中，建筑行业是一个不可忽视的重要领域。
为了更高效地进行建筑设计与施工，各种建筑软件相继诞生。
其中，T20天正建筑软件以其强大的功能和易于使用的界面，成为了广大建筑师和工程师的首选。
T20天正建筑软件是一款专业的建筑设计和施工软件。
其集成了建筑设计、结构设计、给排水设计以及电气设计等多个模块，能够满足不同层次和不同需求的建筑项目。
无论是大型的住宅小区规划，还是小型的居民房屋设计，T20天正建筑软件都能够提供全面的解决方案。
首先，T20天正建筑软件具有强大的建筑设计功能。
它拥有丰富的建筑元素库，设计师只需简单拖拽，便可完成建筑模型的创建。
同时，软件提供的各种设计工具和功能，能够满足设计师对建筑形象、结构和材料等方面的要求。
无论是建筑外观的设计还是内部空间布局的规划，T20天正建筑软件都能够帮助设计师快速实现创意，并提供实用可行的方案。
其次，T20天正建筑软件还拥有强大的结构设计功能。
在建筑设计中，结构承载能力是至关重要的。
T20天正建筑软件提供了各类结构分析工具和算法，能够对建筑结构进行详细的计算和仿真，保证建筑在受到外力时能够稳定且安全。
此外，软件还支持自动化的结构优化算法，能够帮助设计师降低工程成本并提高建筑的耐久性。
除了建筑设计和结构设计，T20天正建筑软件还涵盖了给排水设计和电气设计等功能模块。
给排水设计是建筑的基础设施之一，也是建筑设计中重要的一环。
T20天正建筑软件提供了先进的给排水设计工具和算法，能够帮助设计师实现合理布置和设计。
电气设计则关系到建筑的用电安全和舒适性。
T20天正建筑软件提供了电气布线、负荷计算等各种功能，能够满足设计师的需要。
总而言之，T20天正建筑软件凭借其强大的功能和易于使用的界面，成为了建筑行业中不可或缺的工具之一。
它能够帮助建筑师和工程师更高效地进行建筑设计和施工，提高工作效率和精确度。
无论是大型的建筑项目还是小型的住户装修，都可以从T20天正建筑软件中获得帮助。
天正建筑功能概述软件功能设计的目标定位应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。
利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。
实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。
自定义对象构造专业构件天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。
例如各种墙体构件具有完整的几何和材质特征。
可以像AutoCAD的普通图形对象一样进行操作，可以用夹点随意拉伸改变几何形状，与门窗按相互关系智能联动（如下图），显著提高编辑效率。
具有旧图转换的文件接口，可将TArch 3以下版本天正软件绘制的图形文件转换为新的对象格式，方便原有用户的快速升级。
同时提供了图形导出命令的文件接口，可将TArch 8.0 新版本绘制的图形导出，作为下行专业条件图使用。
完善的用户接口方便的智能化菜单系统采用256****标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚****作，使子菜单之间切换快捷。
屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作。
在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令使绘图更快捷。
支持多平台的对象动态输入AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。
图为动态修改门窗垛尺寸。
强大的状态栏功能状态栏的比例控件可设置当前比例和修改对象比例，提供了墙基线显示、加粗、填充和动态标注(对标高和坐标有效) 控制、DYN动态输入控制。
所有状态栏按钮都支持右键菜单进行开关与设置，如下图所示：先进的专业化标注系统天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。
按照建筑制图规范的标注要求，对自定义尺寸标注对象提供了前所未有的灵活修改手段。
由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存，减少了命令的数目。
同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计规范。
符号对象的引入妥善地解决了CAD符号标注规范化的问题。
全新设计文字表格功能天正的自定义文字对象可方便地书写和修改中西文混排文字，方便地输入和变换文字的上下标，输入特殊字符，书写加圈文字等。
文字对象可分别调整中西文字体各自的宽高比例，修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题，使中西文字混合标注符合国家制图标准的要求。
此外天正文字还可以设定对背景进行屏蔽，获得清晰的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，提供了前所未有的方便性。
天正表格使用了先进的表格对象，其交互界面类似Excel的电子表格编辑界面。
表格对象具有层次结构，用户可以完整地把握如何控制表格的外观表现，制作出有个性化的表格。
更值得一提的是，天正表格还实现了与Excel的数据双向交换，使工程制表同办公制表一样方便高效。
强大的****管理系统和图块功能天正的****管理系统采用先进的编程技术，支持贴附材质的多视图图块，支持同时打开多个****的操作。
天正图块提供五个夹点，直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。
天正可对图块附加“图块屏蔽”特性，图块可以遮挡背景对象而无需对背景对象进行裁剪。
通过对象编辑可随时改变图块的精确尺寸与转角。
天正的****系统采用****组TKW文件格式，同时管理多个****，通过分类明晰的树状目录使整个****结构一目了然。
类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置，图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能，最大程度地方便用户。
****管理界面采用了平面化图标工具栏，新增菜单栏，符合流行软件的外观风格与使用习惯。
由于各个****是独立的，系统****和用户****分别由系统和用户维护，便于版本升级。
与ACAD兼容的材质系统天正建筑软件提供了与ACAD2006以下版本渲染器兼容的材质系统，包括全中文标识的大型材质库、具有材质预览功能的材质编辑和管理模块，天正对象模型同时支持ACAD2007-2009 版本的材质定义与渲染，为选配建筑渲染材质提供了便利。
天正****支持贴附材质的多视图图块，这种图块在“完全二维”的显示模式下按二维显示，而在着色模式下显示附着的彩色材质，新的****管理程序能预览多视图图块的真实效果。
工程管理器兼有图纸集与楼层表功能天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图档的管理，无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。
系统允许用户使用一个DWG文件保存多个楼层平面，也可以每个楼层平面分别保存一个DWG文件，甚至可以两者混合使用。
全面增强的立剖面绘图功能天正建筑随时可以从各层平面图获得三维信息，按楼层表组合，消隐生成立面图与剖面图，生成步骤得到简化，成图质量明显提高。
提供工程数据查询与面积计算在平面图设计完成后，可以统计门窗数量，自动生成门窗表。
可以获得各种构件的体积、重量、墙面面积等数据，作为其他分析的基础数据。
天正建筑提供了各种面积计算命令，可计算房间净面积、建筑面积、阳台面积等等，可以按《住宅建筑设计规范》以及建设部限制大户型比例的有关文件，统计住宅的各项面积指标，分别用于房产部门的面积统计和设计审查报批。
全方位支持AutoCAD各种工具天正对象支持AutoCAD特性选项板的浏览和编辑，提供了多个物体同时修改参数的捷径。
特性匹配（格式刷）可以在天正对象之间形象直观的快速复制对象的特性。
建筑对象的显示特点天正建筑对象讲求施工图的显示符合规范要求，三维模型与实际构件尽量协调一致，举例说明如下。
玻璃幕墙：二维采用门窗线简化表达，而三维为精确表达，力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。
角凸窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可以碰墙，自动完成侧面的遮挡处理。
TArch 8.0的新特性面目一新的启动图标，提供了可选平台启动天正软件的崭新功能，自动识别你安装和卸载的AutoCAD平台版本，无需重新安装天正建筑软件。
基本设置和用户定制功能更加丰富选项和自定义设置均可导出成XML文件，供贵单位其他8.0用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。
1) 天正选项新增的天正选项命令合并了以前的“高级选项”和“选项”功能，其中改进了墙柱加粗填充预览的显示，基本设定和高级选项面板中新添加多个默认参数的设置。
天正选项命令是有关建筑设计参数方面的用户定制设置。
2) 自定义提供菜单背景颜色设置、多文档标签设置、工具条项的拖拽排序、普通快捷键设置、右键快慢击操作配置等。
自定义命令是界面形式选择和操作命令方面的定制设置。
3) 图层管理增加了对线型的支持；门、窗、洞口图层分开，可以分别设置各自的图层。
完善对象体系功能更强大1) 墙对象平行不等厚墙相交处缺口可以自动处理。
2) 门窗对象角凸窗新增加侧挡板功能，可以在绘制过程中选择是否添加挡板，并同时设置挡板厚度，程序默认挡板厚度为100。
档板亦可在凸窗绘制完成后通过特性表或编辑对话框进行添加或修改。
普通矩形凸窗类似，新增了对侧挡板厚度的调节。
3) 面积对象新的房间面积对象可以选择填充图案，按指定的比例、颜色和转角进行填充。
新增加对面积分类，按一半面积计算以及房间轮廓线显示的支持。
房间可同时显示编号和名称，而名称最多可以显示两行，以满足涉外工程标注中英文房间名称的需要。
4) 自动扶梯对象与复杂楼梯对象自动扶梯对象具有参数化设计功能，有自动步道、自动坡道等复杂样式，可用于单梯和双梯及其组合，在顶层还设有洞口选项，拖动夹点解决楼板开洞时扶梯局部隐藏，完全适用于大型超市、购物中心和机场等公建绘制工作。
双分平行楼梯、双分转角楼梯、交叉楼梯、剪刀楼梯、双分三跑楼梯、三角楼梯、矩形转角楼梯等多种复杂楼梯对象，首开建筑设计软件行业的先河。
5) 屋顶、阳台、散水新增矩形坡屋顶对象，可直接绘制歇山、四坡等常见矩形屋顶样式。
阳台可以被墙、柱、墙体造型自动裁剪。
新散水对象支持各边独立修改宽度，支持散水绕阳台、柱子。
阳台、任意坡顶、人字坡顶、攒尖坡顶、老虎窗等对象增加了对米单位的支持。
6) 符号对象改进对象中符号和文字改为同一图层绘制，方便随时切换开关。
标高标注：在界面中分为两个页面，分别用于建筑专业的平面图标高标注、立剖面图楼面标高标注以及总图专业的地坪标高标注、绝对标高和相对标高的关联标注。
做法标注：无论是文字在线上还是线端的形式，均支持多行文字分段，多行文字的位置和宽度可通过夹点设置。
增强对特性表的支持，文字相对于基线的位置、文字行距、段距等参数均可以通过特性表直接修改。
箭头标注：增加多种箭头样式，文字在线上时支持双侧文字标注。
引出标注：新增“固定角度”、“文字相对基线对齐方式”、“多点共线”等功能。
基线双侧文字均支持多行文字分段。
索引图名：增加了“比例”文字的标注，圆圈内文字字高大小可设置，支持【查找替换】操作。
7) 其它对象新特性线性标注的测量值支持舍入功能。
折断线增加出头功能，在高级选项中可对出头长度进行设置。
施工图绘制功能更加全面、细致、高效1) 轴网增加轴网合并功能，可将多组轴网的轴线进行合并，便于后面进行轴网整体的标注。
两点轴标新添加了过滤重轴线功能。
2) 墙、柱绘制墙体：在对话框中添加了模数开关，同时调整了绘制界面，增加了在绘制弧墙状态下，与直墙的交互。
墙齐屋顶：支持任意的天正屋顶对象、三维面和三维网格面，并可以调整柱子高度。
增加了墙体倒斜角、分段等功能。
柱准柱：点选插入柱子时可以预览，在插入过程中提供了多种对齐方式。
可直接定义异型柱（原异型柱命令取消），也可以在图中拾取柱子形状或已有柱子，把已有形状或柱子作为当前标准柱使用。
3) 门窗门窗功能改进，在插入门窗时，如果门窗编号有冲突，可以由用户自行判断是直接插入还是选择修改。
门窗检查：在检查过程中可以及时修改门窗参数。
门窗表和门窗总表新增用户自定义表格样式的功能。
