01课程介绍与背景Chapter天正建筑T20概述建筑设计行业现状及趋势当前，建筑设计行业正面临着数字化转型的挑战和机遇，传统的设计方式正在逐步被数字化设计所取代。
随着BIM技术的不断发展和推广，越来越多的建筑设计项目开始采用BIM技术进行协同设计和信息化管理。
未来，建筑设计行业将更加注重绿色、节能、可持续等方面的设计理念和技术应用。
学习目标与课程安排学习目标课程安排02软件界面与基础操作Chapter启动界面与工作环境0102菜单栏与工具栏功能介绍菜单栏工具栏绘图区域及视图控制方法绘图区域视图控制方法文件管理与输出设置文件管理输出设置详细介绍了输出设置的方法，包括打印设置、图纸尺寸设置、打印样式表设置等，以及如何使用批量打印功能和虚拟打印机进行文件输出。
03绘图工具与编辑技巧Chapter01020304直线、多段线绘制多边形、矩形绘制圆形、弧形绘制图案填充与渐变填充绘制基本图形元素方法编辑图形对象属性及参数设置对象选择与编辑参数化设置与调整A B C D属性修改与设置图层管理与控制快捷键使用自定义工具栏与菜单批量处理与自动化外部插件与扩展应用高效绘图技巧分享常见问题解决方案图形显示异常文件兼容性处理绘图精度与误差控制系统性能优化与设置04建筑构件库与符号应用Chapter建筑构件库概述构件库分类构件属性设置030201建筑构件库简介及分类符号库使用方法符号调用方法符号库概述用户可以通过天正建筑的界面或快捷键快速调用符号库中的符号，提高绘图效率。
符号编辑与修改自定义符号创建和编辑自定义符号概述除了使用符号库中的符号外，用户还可以根据需要创建自定义符号。
自定义符号创建方法用户可以通过天正建筑的绘图工具创建自定义符号，并保存到符号库中方便以后调用。
自定义符号编辑与修改用户可以对自定义符号进行编辑和修改，包括调整尺寸、修改形状等。
构件库在实际项目中的应用构件库应用概述01构件库在项目中的应用场景02构件库与BIM技术的结合应用0305三维建模与渲染表现Chapter三维建模方法详细讲解三维建模的常用方法，如拉伸、旋转、放样等，并结合实例进行演示。

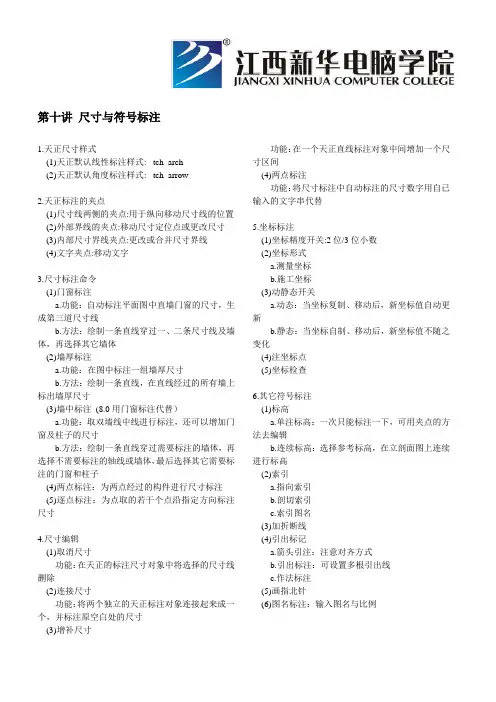

第十讲尺寸与符号标注1.天正尺寸样式(1)天正默认线性标注样式: _tch_arch(2)天正默认角度标注样式: _tch_arrow2.天正标注的夹点(1)尺寸线两侧的夹点:用于纵向移动尺寸线的位置(2)外部界线的夹点:移动尺寸定位点或更改尺寸(3)内部尺寸界线夹点:更改或合并尺寸界线(4)文字夹点:移动文字3.尺寸标注命令(1)门窗标注a.功能：自动标注平面图中直墙门窗的尺寸，生成第三道尺寸线b.方法：绘制一条直线穿过一、二条尺寸线及墙体，再选择其它墙体(2)墙厚标注a.功能：在图中标注一组墙厚尺寸b.方法：绘制一条直线，在直线经过的所有墙上标出墙厚尺寸(3)墙中标注(8.0用门窗标注代替）a.功能：取双墙线中线进行标注，还可以增加门窗及柱子的尺寸b.方法：绘制一条直线穿过需要标注的墙体，再选择不需要标注的轴线或墙体，最后选择其它需要标注的门窗和柱子(4)两点标注：为两点经过的构件进行尺寸标注(5)逐点标注：为点取的若干个点沿指定方向标注尺寸4.尺寸编辑(1)取消尺寸功能：在天正的标注尺寸对象中将选择的尺寸线删除(2)连接尺寸功能：将两个独立的天正标注对象连接起来成一个，并标注原空白处的尺寸(3)增补尺寸功能：在一个天正直线标注对象中间增加一个尺寸区间(4)两点标注功能：将尺寸标注中自动标注的尺寸数字用自已输入的文字串代替5.坐标标注(1)坐标精度开关:2位/3位小数(2)坐标形式a.测量坐标b.施工坐标(3)动静态开关a.动态：当坐标复制、移动后，新坐标值自动更新b.静态：当坐标自制、移动后，新坐标值不随之变化(4)注坐标点(5)坐标检查6.其它符号标注(1)标高a.单注标高：一次只能标注一下，可用夹点的方法去编辑b.连续标高：选择参考标高，在立剖面图上连续进行标高(2)索引a.指向索引b.剖切索引c.索引图名(3)加折断线(4)引出标记a.箭头引注：注意对齐方式b.引出标注：可设置多根引出线c.作法标注(5)画指北针(6)图名标注：输入图名与比例。
天正建筑T20课件CONTENTS •天正建筑T20概述•基本操作与界面介绍•建筑设计功能应用•结构设计功能应用•给排水设计功能应用•电气设计功能应用•暖通设计功能应用01天正建筑T20概述软件背景与特点国产优秀建筑设计软件天正建筑T20是由天正软件公司开发的一款建筑设计软件，具有自主知识产权，广泛应用于建筑设计领域。
强大的建筑设计功能天正建筑T20提供了丰富的建筑设计工具，包括建筑、结构、给排水、电气、暖通等专业设计模块，满足建筑师全方位的设计需求。
智能化设计辅助软件内置了智能设计引擎，能够自动完成部分繁琐的设计工作，如自动布局、自动标注等，提高设计效率。
适用范围及优势适用范围广天正建筑T20适用于各种规模的建筑设计项目，包括住宅、公共建筑、工业厂房等，支持从方案到施工图的全流程设计。
与AutoCAD高度兼容天正建筑T20基于AutoCAD平台开发，与AutoCAD高度兼容，可以直接读取和编辑AutoCAD文件，方便用户进行数据交换和协作。
丰富的图库资源软件内置了丰富的图库资源，包括各种建筑构件、符号、标准图集等，方便用户快速构建和表达设计意图。
安装与启动方法安装方法用户可以从天正软件官网下载安装包，根据安装向导提示完成软件的安装过程。
安装过程中需要选择安装路径、配置相关参数等。
启动方法安装完成后，用户可以通过双击桌面快捷方式或在开始菜单中找到天正建筑T20程序并启动。
启动后，用户需要选择或创建一个新的设计项目，然后就可以开始使用软件进行设计了。
基本操作与界面介绍02包括菜单栏、工具栏、绘图区域、命令行窗口等部分，提供全面的建筑设计功能。
主界面显示命令提示和输入，提供与软件的交互操作。
命令行窗口包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单，用于执行各种命令和操作。
菜单栏提供常用命令的快捷按钮，方便用户快速访问和执行。
工具栏用于显示和编辑建筑图形，支持多种绘图工具和编辑命令。
绘图区域0201030405界面组成及功能文件菜单包括新建、打开、保存、另存为、打印等文件操作命令。
