(建筑工程管理)天正建筑CAD系列软件简介

CAD软件分类及功能概述CAD软件，即计算机辅助设计软件，是一种利用计算机技术辅助进行设计、制图和模拟的工具。

它广泛应用于建筑设计、工程设计、产品设计等领域，能够快速、精确地完成设计任务，并提高设计效率和质量。

根据功能和应用领域的不同，CAD软件可以分为多个分类，下面将对CAD软件的分类及功能进行详细概述。

1.二维CAD软件2.三维CAD软件三维CAD软件主要用于绘制和展示三维实体模型，如建筑模型、机械零件、产品模型等。

它可以快速创建复杂的三维结构，进行实体建模、曲面建模等设计工作。

常见的三维CAD软件有SolidWorks、CATIA、Pro/ENGINEER等。

功能概述：三维CAD软件提供了强大的实体建模和曲面建模工具，支持实体的拉伸、旋转、镜像等操作，可以创建具有真实感的三维模型。

用户可以进行模型装配、碰撞检测、动画演示等操作，更直观地了解设计方案。

此外，三维CAD软件还支持渲染、光照、材质等效果的设置，生成高质量的渲染图像，用于设计展示和沟通。

3.建筑CAD软件建筑CAD软件是专门用于建筑设计和施工的CAD软件，针对建筑行业的特点和需求进行定制开发。

它可以绘制建筑平面图、立面图、剖面图等，并具有建筑模型的建立、可视化演示、施工图输出等功能。

常见的建筑CAD软件有AutoCAD Architecture、Revit Architecture、Archicad等。

4.机械CAD软件机械CAD软件是专门用于机械设计和制造的CAD软件，针对机械行业的特点和需求进行定制开发。

它具有丰富的机械构件库和标准零件库，支持机械装配、运动仿真、工程图纸输出等功能。

常见的机械CAD软件有AutoCAD Mechanical、Solid Edge、Creo Parametric等。

功能概述：机械CAD软件提供了机械设计所需的各种零部件和标准件，如轴承、齿轮、导轨等，用户可以轻松进行机械装配和运动仿真。

同时，机械CAD软件还支持数控编程、工艺规划等功能，与数控机床和CAPP系统进行数据交互，实现机械零件的加工和制造。

建筑师必备的CAD设计软件随着技术的不断进步，计算机辅助设计（Computer-Aided Design,简称CAD）的应用越来越广泛，尤其对于建筑师而言，使用CAD设计软件已成为日常工作的标准。

CAD设计软件不仅可以提高施工效率和设计质量，还可以节约时间和人力，并更好地满足客户需求。

本文将介绍建筑师必备的CAD设计软件。

1. AutoCADAutoCAD 是目前最著名的CAD软件之一。

该软件由 Autodesk 公司开发，针对各行各业的专业建模和绘图需求。

AutoCAD 的灵活性、可定制性和易用性使其成为建筑师创建二维和三维模型的首选。

它的功能强大且易于上手，使建筑师可以轻松创建、编辑、展示平面图、断面图和三维模型等。

2. SketchUpSketchUp 是一款免费的三维绘图软件，也是建筑师非常喜欢使用的工具之一。

它的用户界面非常友好，因此可以轻松进行建筑物的三维绘图、模型的创建及编辑。

建筑师可以使用该软件创建建筑物的立面、内部和外景，以及建筑的其他细节。

此外，SketchUp 还提供了一个 3D Warehouse 平台，可以帮助您访问整个社区提供的几乎无限的三维模型。

3. RevitRevit 是 Autodesk 公司开发的一种专业建筑设计软件，它专注于 BIM（Building Information Modeling）建筑信息建模。

无论是单一的建筑设计还是大规模建筑设计，Revit 都非常适合。

该软件可用于建筑设计、系统工程和结构工程等领域。

建筑师可以使用Revit 进行参数化建模，设置家具、门、窗等物体，并进行建模尺寸和构造计算，实现真正意义的建筑信息建模。

4. 3DS Max3DS Max 是 Autodesk 公司开发的一款三维建模软件，其主要面向建筑师和游戏开发人员，可用于生成高度复杂的三维模型。

3DS Max 将建筑师的想象力转化为现实，并提供了丰富的材质和纹理选项，使设计更具真实感。

AutoCAD 2011及天正建筑8.2应用教程
第11章 天正建筑软件概述
AutoCAD 2011及天正建筑8.2应用教程
11.2 系统安装与配置 1．软硬件环境要求 天正建筑软件完全基于 AutoCAD 2000 以上版本的应用而开发， 因此对软硬件环境要求取决于 AutoCAD 平台的要求。由于用户的工 作范围不同，硬件的配置也应有所区别。CAD应用软件倚重于滚轮进 行缩放与平移，鼠标附带滚轮十分重要，确认鼠标支持滚轮缩放和中 键（滚轮兼作中键用）平移。显示器屏幕分辨率设置对绘图效率是很 重要的，一般设置显示器在1024x768以上的分辨率工作，使用液晶显 示器时应设置到该面板的物理分辨率（达到点对点），否则显示器会 采用插值算法显示比较模糊的图形，绘图的区域也很小。 天正建筑TArch8.2软件支持AutoCAD2000-2011的32位版本，但还 不支持64位版本。需要指出，由于从AutoCAD 2004开始，Autodesk官 方已经不再正式支持Windows98操作系统，因此用户在Windows98上运 行这些平台后带来的问题将无法获得有效的技术支持。此外，由于 Windows Vista和Windows7操作系统不能运行AutoCAD2000-2002，该 软件在上述操作系统支持的平台限于AutoCAD 2004以上版本。
第11章 天正建筑软件概述
11.1 功能介绍 1．自定义对象构造专业构件 2．完善的用户接口 3．方便的智能化菜单系统 4．支持多平台的对象动态输入 5．强大的状态栏功能 6．先进的专业化标注系统 7．全新的文字表格功能 8．强大的图库管理系统和图块功能 9．与AutoCAD兼容的材质系统 10．工程管理器兼有图纸集与楼层表功能 11．全面增强的立剖面绘制功能 12．提供工程数据查询与面积计算功能 13．基本设置和用户定制功能更加丰富 14．完善对象体系功能更强大

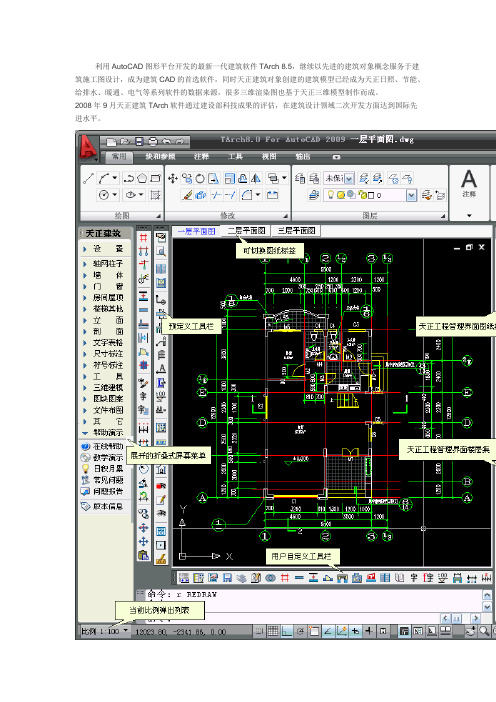

利用AutoCAD图形平台开发的最新一代建筑软件TArch 8.5，继续以先进的建筑对象概念服务于建筑施工图设计，成为建筑CAD的首选软件，同时天正建筑对象创建的建筑模型已经成为天正日照、节能、给排水、暖通、电气等系列软件的数据来源，很多三维渲染图也基于天正三维模型制作而成。

2008年9月天正建筑TArch软件通过建设部科技成果的评估，在建筑设计领域二次开发方面达到国际先进水平。

天正建筑功能概述软件功能设计的目标定位应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。

实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

自定义对象构造专业构件天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。

例如各种墙体构件具有完整的几何和材质特征。

可以像AutoCAD的普通图形对象一样进行操作，可以用夹点随意拉伸改变几何形状，与门窗按相互关系智能联动（如下图），显著提高编辑效率。

具有旧图转换的文件接口，可将TArch 3以下版本天正软件绘制的图形文件转换为新的对象格式，方便原有用户的快速升级。

同时提供了图形导出命令的文件接口，可将TArch 8新版本绘制的图形导出，作为下行专业条件图使用。

完善的用户接口方便的智能化菜单系统采用256色图标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作，使子菜单之间切换快捷。

屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作。

在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令使绘图更快捷。

支持多平台的对象动态输入AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。

天正建筑软件之我见主要介绍如何使用天正软件来绘制建筑施工图。

要求读者通过这些实例的学习，掌握天正软件图形绘制方法与相关的知识。

天正建筑软件简介Tarch是北京天正公司在AutoCAD平台上开发的建筑设计专业软件，随着CAD版本的不断提升，天正建筑软件也在不断优化、改革，其绘制建筑施工图的能力越来越强大。

本节将以Tarch7.0为例，介绍建筑施工图的绘制方法。

一、天正建筑软件图形界面与建筑设计流程（一）天正的图形界面天正图形界面如图7-1所示。

Tarch7.0的主要功能都列在“折叠式”三级结构的屏幕菜单上，上一级菜单可以单击展开下一级菜单，同级菜单相互关联，展开另一个同级菜单时，原来展开的菜单自动合拢。

二到三级菜单是天正建筑的可执行命令或者开关项，当光标移到菜单上时，AutoCAD的状态行会出现该菜单功能的简短提示。

有些菜单项无法完全在屏幕可见，为此可用鼠标滚轮上下滚动菜单快速选取当前不可见的项目。

另外，也可以在一级菜单上单击鼠标右键展开下一级菜单。

图 7-1TArch图形界面（二）建筑设计流程创建工程轴（柱）网布置创建墙体房间设计插入门窗楼梯楼板阳台散水台阶坡道屋顶设计完成平面图设计，图纸加入工程系统自动生成立面及剖面图立剖面深化，图纸加入工程图 7-2 建筑设计流程7﹒2 天正命令的的执行方法天正建筑软件大部分功能都可以在命令行键入命令执行，屏幕菜单、右键快捷菜单和键盘命令三种形式调用命令的效果是相同的。

键盘命令以全称简化的方式提供，如“双线直墙”→“SXZQ”，采用汉语拼音的第一个字母组成。

少数功能只能菜单点取，不能从命令行键入，如状态开关。

Tarch7.0的命令格式与AutoCAD相同，但选项改为快捷键直接执行的方式，不必回车，如“直墙下一点或〔弧墙（A）/矩形画墙（R）/闭合（C）/回退（U）〕〈另一段〉：”，键入“A”、“R”、“C”、或“U”均可直接执行。

初始设定Tarch7.0为用户提供了初始设置功能，通过选项对话框进行设置，分为“天正基本设定”与“天正加粗填充”两个页面。

2、生成立面
点[立面]再点[建筑立面]，首先确定立面的 方向，输入F表示生成正立面、输入B生成 背立面、输入L生成左立面、输入R生成右 立面。此例要生成正立面就输入F回车，当 出现请选择要出现在立面图上的轴线提示 时，选择下开间的轴线按回车出现立面设 置对话框，点[楼层表]按钮设置楼层表的有 关参数，
在点取的墙段上等分插入点第四个图 标，首先点插入门窗的墙线，天正软 件自动在该墙段的中间插入门窗。
④、垛宽定距插入
在墙段上移动鼠标确定墙垛的宽度， 垛宽确定好后按鼠标左键插入门窗。 这就是插入门窗常用的5种方式，因 为大多数窗是居中布置的，所以插窗 通常采用在两轴线间等分插入和在点 取的墙段间等分插入。
3、生成立面屋顶
点[立面]菜单中的[立面屋顶]，出现立面 屋顶参数设置对话框，选择平屋顶，设 置挑出长为500，确定定位点的位置，就 可以生成平屋顶。
1 4、加粗立面外轮廓线
点[立面]菜单中的[立面轮廓]，选择所有 立面图，天正软件可以找出立面图的外 轮廓线，然后输入加粗线的宽度，就可 以加粗立面外轮廓线。
5、标注立面开间尺寸
点[尺寸标注]菜单中的[逐点标注]就可以 标注开间的尺寸，该方法与AutoCAD的 连续标注相仿。
三、剖面图
1、建立剖切符号 [符号标注]，点[剖面剖切] 2、生成剖面图 [剖面]点[建筑剖面
天正建筑设计软件是一个二次开发的 软件，它是在AutoCAD基础上开发的用 于建筑绘图的专业软件。就是AutoCAD 基础上增加了用于绘制建筑图的专用程序， 例如：画墙线，插入门窗等。 现在比较常用的是天正建筑7.5和天正 建筑8.0.我们主要讲解一下天正建筑8.0.
3、天正建筑的主要功能
1、设计从轴线开始，墙线是根本 2、从平面图自动生成立面图 3、自动剖切生成剖面图 4、房间中轻松绘制厨房和卫生间设备 5、从平面图自动生成三维模型 6、总图规划和日照分析

天正建筑功能概述软件功能设计的目标定位应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。

实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

自定义对象构造专业构件天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。

例如各种墙体构件具有完整的几何和材质特征。

可以像AutoCAD的普通图形对象一样进行操作，可以用夹点随意拉伸改变几何形状，与门窗按相互关系智能联动（如下图），显著提高编辑效率。

具有旧图转换的文件接口，可将TArch 3以下版本天正软件绘制的图形文件转换为新的对象格式，方便原有用户的快速升级。

同时提供了图形导出命令的文件接口，可将TArch 8.0 新版本绘制的图形导出，作为下行专业条件图使用。

完善的用户接口方便的智能化菜单系统采用256****标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚****作，使子菜单之间切换快捷。

屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作。

在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令使绘图更快捷。

支持多平台的对象动态输入AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。

图为动态修改门窗垛尺寸。

强大的状态栏功能状态栏的比例控件可设置当前比例和修改对象比例，提供了墙基线显示、加粗、填充和动态标注(对标高和坐标有效) 控制、DYN动态输入控制。

所有状态栏按钮都支持右键菜单进行开关与设置，如下图所示：先进的专业化标注系统天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。

帮助文档：是《天正建筑CAD软件使用手册》的电子 版本，以Windows 的CHM格式帮助文档的形式介绍 TArch7.5的功能和使用方法，这种文档形式更新比 较及时，能随软件升级提供。 教学演示：TArch7.5发行时提供的实时录制教学演 示教程，使用 Flash 动画文件格式存储和播放，如 果安装时没有选择安装动画教学文件，此功能无法 使用。 自述文件：是发行时以文本文件格式提供用户参考 的最新说明，例如在sys下的updhistory.txt 提供 升级的详细信息。 常见问题：是使用天正建筑软件经常遇到的问题和 解答（常称为 FAQ），以 MS Word 格式的Faq.doc 文件提供。
河南城建学院
TArch7.5的正式商品以光盘的形式发行，安装 之前请阅读自述说明文件。在安装天正建筑软件前， 首先要确认计算机上已安装 AutoCAD200X ，并能够 正常运行。运行天正软件光盘的setup.exe ，首先是 授权方式的选择（如图10-1所示），选择自己获得的 授权方式。
图10-1
授权方式的选择
按照安装提示，进行软件的安装。根据用户选择 项目的情况大概需要 4-15分钟可以安装完毕。 最后提示用户是否安装加密狗驱动程序，第一次 安装时必须单击【确定】按钮，安装这个驱动，此时 要求重新启动系统，下次安装或修复时不必重复安装， 此时可单击【取消】按钮，跳过此步骤。 安装完毕后生成“天正建筑7.5”工作组， 根据用户当前有效AutoCAD平台而定，双击任何 一个图标即可运行该平台上的天正建筑TArch7.5 ，桌 面图标如图10-2所示。
图10-4 【天正基本设定】对话框
图10-55中，除了 AutoCAD定义的 热键外,天正补充了若干热键，以加速常用的操作
表10-1 常用热键定义与功能

CAD软件功能介绍CAD（计算机辅助设计）软件是一类应用于工程设计、建筑设计以及制造业等领域的计算机软件。

它通过电脑的硬件设备和相应的软件程序，能够实现二维和三维设计图形的绘制、编辑、变换、分析等一系列操作。

CAD软件的功能十分丰富，下面将对其主要功能进行介绍。

一、绘图功能CAD软件最基本的功能就是绘图。

用户可以利用CAD软件绘制各种类型的图形，包括直线、折线、圆、弧线、多边形等，用以表示具体的物体形状或者构造。

1. 创建基本几何图形：CAD软件提供了一系列的绘图命令，比如绘制直线、绘制圆等，能够方便地创建标准的基本几何图形。

2. 具备编辑图形功能：CAD软件允许用户对已绘制的图形进行编辑，包括移动、旋转、缩放等操作，以便于实现几何图形的调整。

3. 提供绘制扩展图形的功能：除了基本几何图形，CAD软件还支持绘制特殊的线型、弯曲的曲线、复杂的曲面等，以满足绘图的多样化需求。

二、参数化设计功能CAD软件拥有丰富的参数化设计功能，使用户能够根据特定需求调整设计参数，从而实现快速且灵活的设计。

参数化设计功能可以减少重复设计的工作量，提升设计的效率。

1. 物体参数的标注与调整：CAD软件允许用户对图形中的各个参数进行标注，并且可以根据需要方便地调整这些参数，实现快速的参数化设计过程。

2. 快速生成不同参数组合的设计方案：通过改变设计参数的数值，CAD软件能够自动生成不同参数组合的设计方案，方便用户进行比较和选择。

3. 参数化变换的应用：CAD软件还支持对设计图形进行参数化变换，实现图形的拉伸、平移、旋转等操作，从而满足不同设计需求的变化。

三、三维建模功能在工程设计和建筑设计领域，CAD软件的三维建模功能具有重要意义。

三维建模能够将设计图形从平面的二维状态转化为真实的三维模型，便于用户进行更加直观和真实的设计预览和展示。

1. 三维实体的创建和编辑：CAD软件提供了一系列的命令和工具，能够方便地进行三维实体的创建和编辑，使用户能够生成具有真实形状和体积的物体。

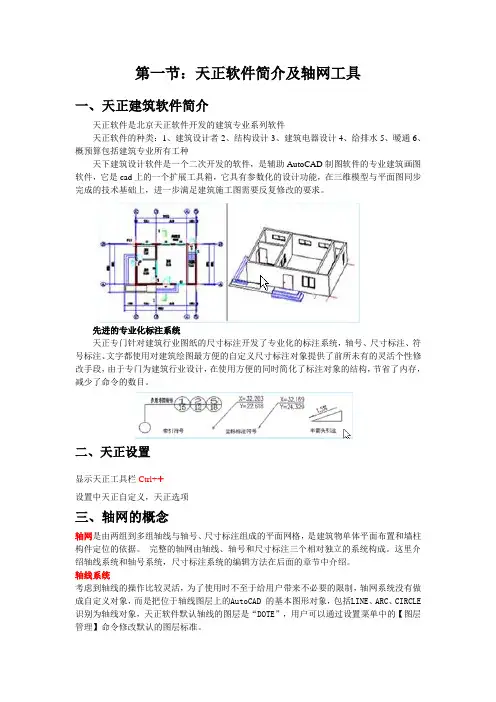

第一节：天正软件简介及轴网工具一、天正建筑软件简介天正软件是北京天正软件开发的建筑专业系列软件天正软件的种类：1、建筑设计者2、结构设计3、建筑电器设计4、给排水5、暧通6、概预算包括建筑专业所有工种天下建筑设计软件是一个二次开发的软件，是辅助AutoCAD制图软件的专业建筑画图软件，它是cad上的一个扩展工具箱，它具有参数化的设计功能，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

先进的专业化标注系统天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义尺寸标注对象提供了前所未有的灵活个性修改手段，由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存，减少了命令的数目。

二、天正设置显示天正工具栏Ctrl++设置中天正自定义，天正选项三、轴网的概念轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构件定位的依据。

完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。

这里介绍轴线系统和轴号系统，尺寸标注系统的编辑方法在后面的章节中介绍。

轴线系统考虑到轴线的操作比较灵活，为了使用时不至于给用户带来不必要的限制，轴网系统没有做成自定义对象，而是把位于轴线图层上的AutoCAD 的基本图形对象，包括LINE、ARC、CIRCLE 识别为轴线对象，天正软件默认轴线的图层是“DOTE”，用户可以通过设置菜单中的【图层管理】命令修改默认的图层标准。

轴线默认使用的线型是细实线是为了绘图过程中方便捕捉，用户在出图前应该用【轴改线型】命令改为规范要求的点划线。

轴号系统轴号是内部带有比例的自定义专业对象，是按照《房屋建筑制图统一标准》(GB/T50001-2001)的规定编制的，它默认是在轴线两端成对出现，可以通过对象编辑单独控制个别轴号与其某一端的显示，轴号的大小与编号方式符合现行制图规范要求，保证出图后号圈的大小是8，不出现规范规定不得用于轴号的字母，轴号对象预设有用于编辑的夹点，拖动夹点的功能用于轴号偏移、改变引线长度、轴号横向移动等。

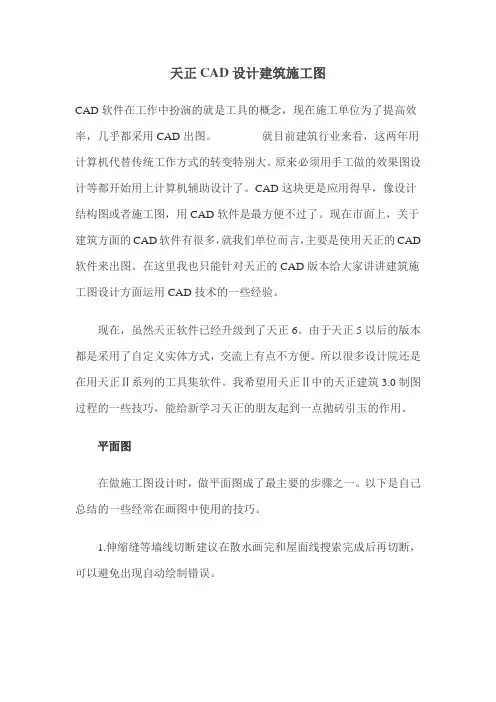

天正CAD设计建筑施工图CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD出图。

就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。

原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。

CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。

现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD 软件来出图。

在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。

现在，虽然天正软件已经升级到了天正6。

由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。

所以很多设计院还是在用天正Ⅱ系列的工具集软件。

我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。

平面图在做施工图设计时，做平面图成了最主要的步骤之一。

以下是自己总结的一些经常在画图中使用的技巧。

1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。

2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。

3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。

立面图立面图的画法和平面图的画法主体上的差别不大。

但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。

1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。

反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。

2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。

这时候标高标注已经不准确了。

要达到准确的标注可以在0.000标高处标一个标高。

如图所示，把图向上移动48288就可以准确进行标高标注了。

（建筑工程管理）天正建筑CAD系列软件简介第10章天正建筑CAD系列软件简介http://.cn/cpzhongxin/jianzhu/528.html-天正建筑介绍天正建筑CAD软件TArch是国内最早于AutoCAD平台上开发的商品化建筑CAD软件之壹，目前己具相当规模，今天的天正软件已发展成为涵盖建筑设计、装修设计、暖通空调、给水排水、建筑电气和建筑结构等多项专业的系列软件，且针对日新月异的房产发展商提供房产面积计算软件等。

天正首先提出了分布式工具集的建筑CAD软件思路，彻底摒弃流程式的工作方式，为用户提供了壹系列独立的、智能高效的绘图工具。

由于天正采用了由较小的专业绘图工具命令所组成的工具集，所以使用起来非常灵活、可靠，而且于软件运行中不对AutoCAD命令的使用功能加以限制。

反过来，天正建筑软件只是去弥补AutoCAD软件不足的部分，天正软件的主要作用就是使AutoCAD由通用绘图软件变成了专业化的建筑CAD软件。

本章的学习目标：了解天正建筑设计软件的作用简单掌握天正建筑设计软件的用法简单了解其他几种天正CAD软件10.1天正建筑设计软件TArch天正建筑设计软件TArch是壹个非常优秀的实用软件，每个建筑设计师均应该掌握该软件的基本功能和用法。

10.1.1天正建筑设计软件的目标定位天正建筑设计软件的目标定位于建筑施工图，于功能大大增强的前提下，兼顾三维快速建模，模型是和平面图同步完成的，不再需要建筑师的额外劳动。

如图10-1所示，于绘制平面图时，三维模型可自动形成。

图10-1平面图和模型的同步完成10.1.2自定义对象技术构造专业构件天正开发了壹系列专门面向建筑专业的构件，具有使用方便、通用性强的特点。

例如，天正不再使用平行的俩根线(Line)表示墙，而是预先建立了各种材质的墙体构件，它们具有完整的几何和物理特征，能够像AutoCAD的普通图形对象壹样进行操作，能够用夹点随意拉伸、改变位置和几何形状。

天正建筑
天正建筑
天正建筑
b、内门标注
– 用于标注室内门窗，标注门窗尺寸以及门窗与 墙、轴线的关系 – 执行菜单命令“尺寸标注内门标注” – 用两点连线选择门窗，并且终点作为尺寸线的 位置 – 自动生成内门标注
天正建筑
天正建筑
12、符号标注
a、房间名称及面积标注
– 执行菜单命令“房间屋顶搜索房间”，打开 [搜索房间]对话框
天正建筑
a、绘制墙体
– 执行菜单命令“墙体单线变墙”，弹出[单线
变墙]对话框，选中[轴线生墙]复选框，并且设
置外墙外侧宽为120、外墙内侧宽为120、内墙 宽度为240。
天正建筑 – 命令行提示如下：
• 命令: T71_TSWall • 选择要变成墙体的直线、圆弧、圆或多段线:指
柱子的常规截面形式有矩形、圆形、多边形 等，异型截面柱由异性柱命令定义或者由任意形 状柱子和其他封闭线通过布尔运算获得。 插入图中的柱子，如果需要移动或者修改， 可利用夹点编辑功能和其他编辑功能。对于标准 柱的批量修改，可以使用“替换”的方式。柱同 样可采用AutoCAD的编辑命令进行修改，修改后 相应墙段会自动更新。
天正建筑
– 点取墙体插入浴缸 – 插入后调整浴缸位置
天正建筑
b、插入大便器
c、插入洗脸盆
天正建筑
天正建筑
11、尺寸标注
a、门窗标注
– 执行菜单命令“尺寸标注门窗标注”
– 用两点连线选择第一、二道尺寸线及开始标注 的门窗或墙 – 用窗口选择结束标注的门窗或墙 – 回车
– 自动生成第三道尺寸线（门窗尺寸线）
天正建筑
b、轴改线型
（如果新创建的轴线网中的线型为实线，执行命 令后可以将它改为点划线；反之，如果原来轴 线网中的线型为点划线，则执行该命令后将转 为实线。） – 执行菜单命令：“轴线柱子轴改线型 – 将原为实线的轴线全部改为点划线。

第十二讲天正建筑天正建筑设计软件是一个二次开发的软件。

天正软件的种类：天正建筑；天正结构；天正建筑电器；天正给排水；天正暖通；天正概预算。

天正绘图就不需像AutoCAD设置图形界线；一些常用的快捷设置：1、屏幕菜单的打开和关闭：ctrl+＋2、文档标签的隐藏和显示：ctrl+－3、工程管理器的调用：ctrl+～4、对象特性表的调用：ctrl+1运行命令的方法：1、大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2、工具条。

天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令，把自己最常用的命令放置到工具条上。

重新打开天正工具栏可以通过右击AutoCAD标准工具栏右方，在菜单中选择“TCH－＞用户定义工具栏”，勾选后工具栏即可重新显示。

3、右键菜单。

选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。

4.快捷输入。

对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。

天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。

5.快捷键。

天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。

一、天正建筑绘图步骤（以教材案例讲解）1、天正建筑绘图前的基本设置（比例、层高、加粗填充等）；天正选项中的当前比例：是出图比例，同时显示在状态栏的最左边；2、绘制轴网，轴网的尺寸标注，轴线的编辑与修改，组合轴网的绘制；注意：（1）位于轴线图层（DOTE图层）上的基本对象，包括Line、Arc、Circle将识别为轴线对象。

（2）上开：在绘制图形时绘制出图形上方的主要轴线；下开：在绘制图形时绘制出图形下方的主要轴线；左开：在绘制图形时绘制出图形左方的主要轴线；右开：在绘制图形时绘制出图形右方的主要轴线；（3）绘制圆弧轴网时，一般先确定初始角度和内弧半径，其中起始角度是相对于0度（水平X轴）来说；内弧半径的大小相对于圆形来说的；这两个参数确定下来后，圆弧轴网所属区域就确定下来了。

天正建筑软件辅助建筑CAD制图【摘要】天正建筑CAD软件TArch是国内最早在AutoCAD平台上开发的商品化建筑CAD软件之一，今天的天正软件已发展成为涵盖建筑设计、装修设计、暖通空调、给水排水、建筑电气与建筑结构等多项专业的系列软件，并针对日新月异的房产发展商提供房产面积计算软件等。

天正首先提出了分布式工具集的建筑CAD软件思路，彻底摒弃流程式的工作方式，为用户提供了一系列独立的、智能高效的绘图工具。

由于天正采用了由较小的专业绘图工具命令所组成的工具集，所以使用起来非常灵活、可靠，而且在软件运行中不对AutoCAD命令的使用功能加以限制。

反过来，天正建筑软件只是去弥补AutoCAD软件不足的部分，天正软件的主要作用就是使AutoCAD由通用绘图软件变成了专业化的建筑CAD软件。

【关键词】天正建筑；建筑CAD制图；智能高效；专业化建筑CAD软件0.引言“以理论为先导，以实践操作为中心”，“项目教学法”的建筑CAD 教学模式弥补和修正了传统CAD 教学模式的不足，激发了学生的学习热情并让学生找到了学习的原动力。

实践表明，采取这种模式培养出来的学生基础扎实，操作能力强，工作角色转换快，具备了一定的绘图实操能力。

然而经过一年多的跟踪调查，发现在这样的教学模式下培养的学生虽然具备了绘图的能力，但业主为了工程能够售出，需要的不仅仅需要的是平面图，而且还需要渲染图、动画和预算。

由此可见，建筑三维协同设计必将成为行业领域未来的发展方向。

作为工程设计软件天正建筑软件不但把目标定位于建筑施工图，在功能大大增强的前提下，兼顾三维快速建模，模型是与平面图同步完成的。

因此把天正建筑软件融入我们职业教学中是适应了行业发展需求的。

1.软件的核心价值体现1.1具备完善的平立剖设计功能，充分满足建筑施工图绘制需求软件提供丰富的施工图绘制功能。

从轴网、墙、柱、门窗、楼梯、屋顶、阳台、台阶到尺寸标注、轴网标注、坐标标注、标高标注、文字、表格，从平面图、立面图、剖面图到构件详图，天正建筑软件都可以轻松绘制和生成。

序天正建筑CAD简介1.绘图要素的变化：AutoCAD的绘图元素：点、线、面等几何元素。

天正CAD的绘图元素：墙、门、窗、楼梯等建筑类元素。

2.尽量保证天正作图的完整性：(1)最大呈度的使用天正作图。

(2)小地方使用AutoCAD修饰。

3.天正文档(1)AutoCAD不能打开天正文档。

(2)AutoCAD必须安装天正解释器(天正插件)后才能识别天正文档。

4.二维绘图三维对象(1)天正作图基本上属于二维作图模式，但是图形确有三维信息(2)使用"3do"命令观测三维模型5.天正是在AutoCAD基础上二次开发的二个版本的AutoCAD可以使用天正(1)R15版:AutoCAD2000、AutoCAD2002(2)R16版:AutoCAD2004、AutoCAD2005、AutoCAD2006第一讲轴网与柱1.直线轴网的创建与标注(1)使用命令：直线轴网+两点轴标(2)带有倾角的直线轴网2.构造柱与角柱(1)构造柱：运用于砖混结构(2)角柱：隐蔽式框架结构3.弧线轴网(1)弧线轴网应与直线轴网相接(2)弧线轴网的开间单位是角度，进深单位是mm(3)超始角度的计算(4)对齐(T)4.柱子的使用(1)柱子的尺寸(2)柱高(3)柱子插入的方法(三种)(4)填充柱子5.轴网与轴号的编辑(1)添加轴线a.附加轴线b.摆放轴号(2)添加径轴(弧线轴网中)(3)轴改线型(将轴线的线型改为点划线)第二讲墙体的绘制1.绘制墙体(1)轴线生墙a.设置墙宽b.多余的墙体使用AutoCAD的"erase"命令删除(2)绘制墙体(注意墙体的种类)a.轻质隔断、b.填充墙、c.砖墙、d.钢筋混凝土墙(3)绘制弧墙(A)2.墙体的编辑：(1)倒墙角、(2)边线对齐、(3)净距偏移3.绘制玻璃幕墙: (1)设置:a.墙高；b.横、纵向分隔；c.横、坚截面(2)修改幕墙属性--在二维中右健"对象编辑"中调整4.使用“异形立面”绘制不规则墙体(1)使用"改外墙高"将山墙高于坡顶(2)使用"墙面UCS"，用"pline"绘制墙体切割边界(3)使用"异形立面"切掉多余墙体第三讲门窗的插入1.插入的方法(1)轴线等分插入:插入的门窗自动生成在二轴线中间(2)墙段等分插入:插入的门窗自动生成在墙体段中间(3)垛宽定距插入:输入插入点与墙体边线的距离(4)轴线定距插入:输入插入点与轴线的垂直距离(5)满墙插入:插入的门窗自动充满整个墙段2.窗分类(1)凸窗:a.形式(4种);b.尺寸(2)高窗:主要用于卫生间(3)转角窗:先选择墙角，再选择两侧的距离(4)带型窗: a.指连续的转角窗 b.操作方法:先选择起始终止点，再选择经过的墙体3.门的类型: (1)平开门、(2)推拉门、(3)子母门、(4)卷帘门、(5)门带窗4.门窗的编辑：(1)加/减门窗套、(2)使用夹点的方法编辑门窗、(3)使用右健菜单中的“对象编辑”功能(4)加门口线5.自动生成《门窗表》第四讲房间与屋顶1.建筑面积与使用面积(1)建筑面积：a.按照外墙线计算、b.楼梯间的面积是每户分摊、c.共用墙的面积也是两户各算一半、d.开敞式阳台面积算一半(2)使用面积：是除去公摊面积和结构面积的净面积2.添加虚墙用作空间的边界。

建筑工程CAD《建筑工程 CAD》在当今的建筑工程领域，CAD（计算机辅助设计）已经成为不可或缺的重要工具。

它不仅极大地提高了设计效率和精度，还为建筑行业带来了前所未有的创新和发展机遇。

CAD 在建筑工程中的应用范围广泛。

从最初的建筑方案设计，到详细的施工图绘制，再到复杂的结构分析和设备布置，CAD 都发挥着关键作用。

在方案设计阶段，设计师可以利用 CAD 软件快速地将自己的创意和想法转化为直观的二维或三维图形，方便与团队成员和客户进行交流和沟通。

通过不断地修改和完善设计方案，最终确定出最优化的建筑设计。

而在施工图绘制方面，CAD 的精确性和规范性显得尤为重要。

它能够确保图纸中的尺寸、标注、符号等符合相关的标准和规范，减少施工中的误差和误解。

同时，CAD 还可以自动生成材料清单和工程量统计，为工程造价的估算提供了准确的数据支持。

在结构分析中，CAD 与专业的结构分析软件相结合，可以对建筑结构的受力情况进行模拟和分析。

设计师能够根据分析结果对结构进行优化设计，确保建筑的安全性和稳定性。

在设备布置方面，CAD 可以帮助工程师合理地规划电气、给排水、暖通等系统的线路和设备位置，提高建筑的使用功能和舒适度。

建筑工程 CAD 软件的功能也在不断地发展和完善。

如今的 CAD 软件不仅具备强大的绘图和编辑功能，还融入了智能化和参数化设计的理念。

智能化的设计工具可以自动识别和纠正设计中的错误，提高设计质量。

参数化设计则允许设计师通过修改参数来快速调整设计方案，大大提高了设计效率。

此外，CAD 软件还支持协同设计。

多个设计师可以在同一项目中同时进行工作，实时共享和交流设计信息。

这有效地解决了团队协作中的沟通问题，提高了项目的整体进度。

而且，CAD 软件与 BIM（建筑信息模型）技术的结合，更是为建筑行业带来了革命性的变化。

BIM 技术以三维模型为基础，集成了建筑项目的各种信息，包括几何信息、物理信息、性能信息等。
