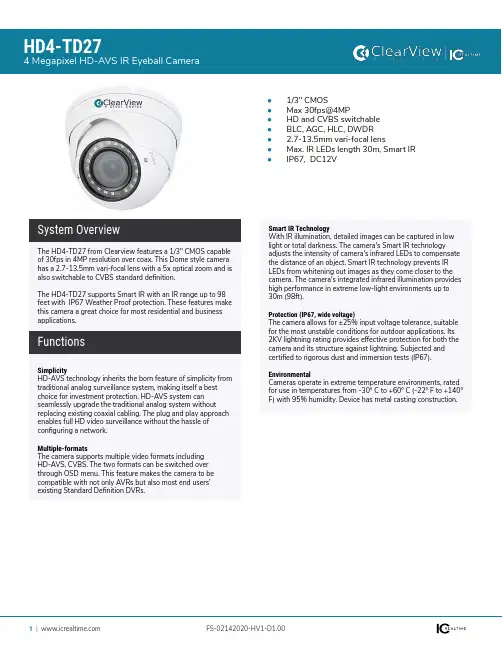

HD4-TD274 Megapixel HD-AVS IR Eyeball Camera●1/3" CMOS●Max 30fps@4MP●HD and CVBS switchable ●BLC, AGC, HLC, DWDR ● 2.7-13.5mm vari-focal lens●Max. IR LEDs length 30m, Smart IR ●IP67, DC12VSimplicityHD-AVS technology inherits the born feature of simplicity from traditional analog surveillance system, making itself a best choice for investment protection. HD-AVS system can seamlessly upgrade the traditional analog system without replacing existing coaxial cabling. The plug and play approach enables full HD video surveillance without the hassle of configuring a network.Multiple-formatsThe camera supports multiple video formats including HD-AVS, CVBS. The two formats can be switched over through OSD menu. This feature makes the camera to be compatible with not only AVRs but also most end users’ existing Standard Definition DVRs.The HD4-TD27 from Clearview features a 1/3" CMOS capable of 30fps in 4MP resolution over coax. This Dome style camera has a 2.7-13.5mm vari-focal lens with a 5x optical zoom and is also switchable to CVBS standard definition.The HD4-TD27 supports Smart IR with an IR range up to 98 feet with IP67 Weather Proof protection. These features make this camera a great choice for most residential and business applications.System OverviewFunctionsSmart IR TechnologyWith IR illumination, detailed images can be captured in low light or total darkness. The camera's Smart IR technologyadjusts the intensity of camera's infrared LEDs to compensate the distance of an object. Smart IR technology prevents IR LEDs from whitening out images as they come closer to the camera. The camera's integrated infrared illumination provides high performance in extreme low-light environments up to 30m (98ft).Protection (IP67, wide voltage)The camera allows for ±25% input voltage tolerance, suitable for the most unstable conditions for outdoor applications. Its 2KV lightning rating provides effective protection for both the camera and its structure against lightning. Subjected and certified to rigorous dust and immersion tests (IP67).EnvironmentalCameras operate in extreme temperature environments, rated for use in temperatures from -30° C to +60° C (-22° F to +140° F) with 95% humidity. Device has metal casting construction.Technical SpecificationImage Sensor 1/3" CMOSEffective Pixels 2688(H)×1520(V), 4.1MP Scanning System ProgressiveElectronic Shutter SpeedPAL: 1/25~1/100000s NTSC: 1/30~1/100000s Minimum Illumination 0.03Lux/F1.3, 30IRE, 0Lux IR on S/N Ratio More than 65dB IR Distance Up to 30m (98feet)IR On/Off Control Auto / Manual IR LEDs20CameraPan/Tilt/Rotation RangePan: 0° ~ 360°Tilt: 0° ~ 90°Rotation: 0° ~ 360°Pan/Tilt/RotationResolution 4MP (2560×1440)Frame Rate 25/30fps@4MP, 25/30fps@1080P, 25/30fps@720P Video Output 1-channel BNC HDCVI high definition video output / CVBS video output (Can switch)Day/Night Auto (ICR) / Manual OSD Menu Multi-language BLC Mode BLC / HLC / DWDR WDR DWDR Gain Control AGC Noise Reduction 2DWhite Balance Auto / Manual Smart IRAuto / ManualVideoAudio Interface N/A RS485N/A AlarmN/AInterfacePower Supply 12V DC ±25%Power ConsumptionMax 4.6W (12V DC, IR on)ElectricalOperating Conditions -40°C ~ +60°C (-40°F ~ +140°F) / Less than 90% RH* Start up should be done at above -40°C (-40°F)Storage Conditions -40°C ~ +60°C (-40°F ~ +140°F) / Less than 90% RH Ingress ProtectionIP67EnvironmentalCasingAluminumDimensions 119mm×97.4mm (4.69"×3.83")Weight 0.56kg (1.23lb)Gross Weight0.69kg (1.52lb)ConstructionLensLens Type Vari-focal lens / Fixed iris Mount Type Board-in Focal Length 2.7-13.5mm Max. Aperture F1.3Angle of View H: 98°~26°Focus Control Manual Close Focus Distance200mm 7.87''DORI DistanceLensDetect Observe Recognize Identify W 210 ft 84 ft 42 ft 21 ft T728 ft291 ft146 ft73 ftAccessories Dimensions (mm/in)。

录像笔的使用方法1. 录像笔的使用方法之一：打开录像笔开关，按下录像按钮即可开始录像。

在录像过程中，请注意保持笔的稳定，以确保录像画面清晰。

2. 使用方法二：连接笔到电脑或移动设备，可以实时查看录像、下载、编辑或分享录像文件。

3. 录像笔的使用方法还包括：确保笔内置存储空间足够，以确保能够完整存储录像内容。

4. 使用方法四：调整录像笔的分辨率和画质，以根据不同的拍摄需求选择合适的参数。

5. 使用方法五：保持适当的光线环境，以获得高质量的录像效果。

6. 使用方法六：录像过程中，注意观察录像笔屏幕上的指示灯，以确保录像状态正常。

7. 使用方法七：为了保护隐私，遵守当地法律法规，避免未经允许的录像行为。

8. 使用方法八：在录像前清理镜头，以确保录像画面清晰、无污点。

9. 录像笔的使用方法之一：了解录像笔的存储容量和电池续航能力，以便合理安排拍摄时间和内容。

10. 使用方法十：学会使用录像笔的变焦功能，以适应不同拍摄场景的需要。

11. 使用方法十一：在录像过程中，保持笔的对焦稳定，避免出现模糊或晃动的画面。

12. 使用方法十二：了解录像笔的特殊功能，例如夜视、运动模式等，以便在特定环境下得到最佳的录像效果。

13. 使用方法十三：在录像结束后，及时保存和备份录像文件，以免意外丢失重要内容。

14. 使用方法十四：学会使用录像笔的快捷功能，如快速启动录像、暂停录像等，以方便操作。

15. 使用方法十五：定期清理录像笔的表面和接口，以保持良好的使用状态。

16. 使用方法十六：了解录像笔的音频记录功能，并在需要时进行相关设置，以确保录像内容的完整性。

17. 使用方法十七：避免在低温或高温环境下长时间使用录像笔，以防对设备造成损坏。

18. 使用方法十八：了解录像笔的存储格式和文件类型，以便在后期编辑和处理时选择合适的软件和工具。

19. 使用方法十九：结合使用手机或平板等设备，通过应用程序实现远程控制、实时查看和分享录像文件。

高清摄像机使用说明书<< 圆珠笔式—720P >>图片仅供参考，请以实物为准一、 产品简介感谢您选购本产品，作为一款数码摄录一体机，它有多种实用的功能，时尚精致的外观，稳定卓越的品质，广泛多样的用途，将给您带去全新难忘的使用体验，是您身边不可缺少的实用工具。

本机有的功能为：高清摄像、高清拍照、优质录音、电脑摄像头、可移动磁盘。

本产品具有的特点为：多功能、多用途、外观时尚酷炫、摄录效果卓越、小巧便携、易于使用、稳定可靠、响应快速等。

本产品适用于：记者采访、精彩抓拍、突发事件记录、生活片段记录、娱乐休闲记录、体育运动记录、教学辅助记录、家庭安防监控、执法刑侦取证、旅行人文风景记录、户外探险记录、辅助记忆，等等。

二、 结构概述编号名称 描述 1操作键 它是一个多功能按键，在不同模式以及状态下具有不同功能，包括：开机、关机、开始摄像、停止摄像、拍照、开始录音、停止录音。

2摄像头 用于拾取图像信号。

3麦克风 用于拾取音频信号。

4状态指示灯孔 内置红绿蓝三色指示灯，3种颜色的灯通过不同的组合方式指示产品的不同工作状态。

5模式开关 通过拨动模式开关，改变设备当前工作模式 6 Standard 4 Pin USB 接口 连接数据线、电源线的接口。

三、 操作说明1. 开关机：1.1 开机A. 长按操作键（部件1）2秒钟，再松开按键。

图片仅供参考，请以实物为准B. 产品电源被打开，绿灯亮起，进入产品的初始化状态。

C. 初始化完成，绿灯熄灭。

D. 开机后，设备进入默认的摄像功能待机状态，红灯亮起。

E. 完成开机。

注意：本产品的开机类似于电脑的启动，有一个启动过程，在此期间，请勿进行任何操作，直到开机动作完成。

开机初始化的时间长短，视存储容量大小而异。

1.2 关机A. 长按操作键（部件1）2秒钟，再松开按键。

B. 状态指示灯全部熄灭，完成关机。

注意：如果您的产品正在工作中，关机时，产品会自动为您保存正在录制的文件。

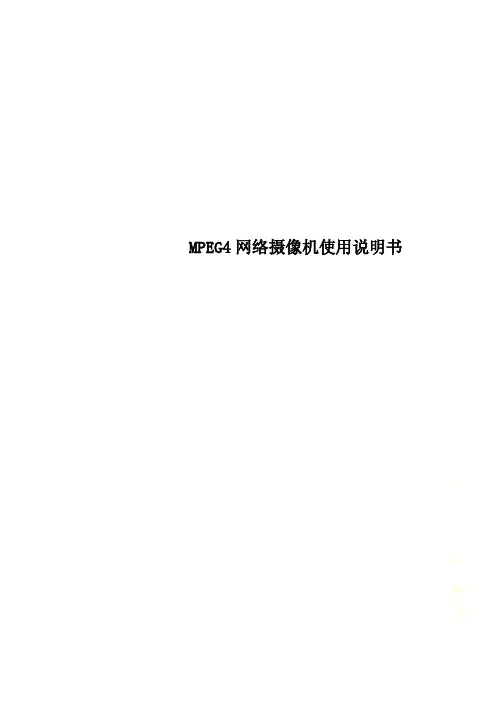

MPEG4网络摄像机使用说明书MPEG4网络摄像机使用说明书目录第一章简介 (3)第一节IP Camera简介3第二节特性简介3第三节网络摄像机的应用 (3)第二章登录IP Camera (4)第一节IPCam IP地址搜索工具 (4)第三章设置IP Camera (8)第一节状态信息 (8)第二节基本配置 (8)3.2.1音频视频设置 (8)3.2.2网络设置 (10)3.2.3拨号设置 (10)3.2.4动态域名 (11)3.2.5时间日期 (12)第三节高级配置 (12)3.3.1 维护&升级 (12)3.3.2 用户管理 (13)3.3.3 更改密码 (14)3.3.4 邮件设置 (15)3.3.5 FTP设置 (15)3.3.6 报警事件 (16)3.3.7 特殊设置 (17)第四节录像回放 (18)第五节系统信息 (18)3.5.1状态信息 (18)3.5.2日志信息 (18)第四章名词解释 (19)第一章简介第一节IP Camera简介IP Camera即IP网络摄像机。

网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机，它是一台可独立运作的内置网页服务器的摄像机，不需连接到计算机上，即可以将影像通过网络传至地球另一端，供用户从世界各地以网页浏览器来实时监看影像。

远端的浏览者不需用任何专业软件，只要标准的网络浏览器（如“Microsoft IE或Netscape）即可监视其影像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。

其为一低成本的远程视讯监看解决方案，在远程的用户只需在网页浏览器上输入IP Camera 的IP地址或网域名，就可以实时由远程监看影像并且具有录象、拍照等功能，使用操作非常方便。

IP Camera安装也是非常容易的，可直接连上ADSL/CABLE MODEM，用PPPoE配合DDNS动态网域协议来独立使用，或上路由器或IP分享器并设定NAT功能来达成网络视讯监看功能。

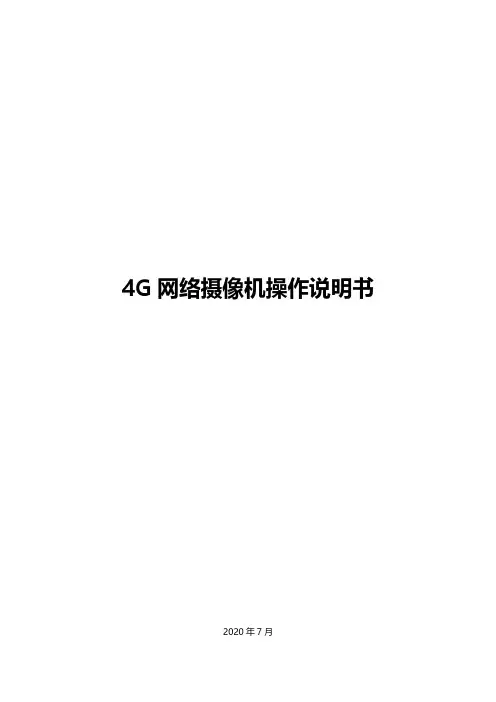

4G网络摄像机操作说明书2020年7月目录1声明 (3)2安全注意事项 (4)3本地网络访问须知 (5)3.1网络连接 (5)3.2预览图像 (5)3.3网络设置 (7)3.3.1TCP/IP (7)3.3.24G (7)4设备连接 (8)4.1外观介绍 (8)4.2安装SD卡&SIM卡 (8)4.3安装APP (9)4.4设备绑定 (9)4.5设备解绑 (11)5基本功能操作 (12)5.1设备列表界面 (12)5.1.1设备分享 (12)5.1.24G流量查询 (14)5.1.3设备设置 (14)5.2实时预览界面 (17)5.2.1声光及报警模式 (17)5.2.2云台控制 (19)5.2.3通话模式及音量控制 (21)5.2.4消息（移动侦测） (21)5.2.5回放及存储卡管理 (23)1声明本产品说明中适用于我司4G网络摄像机产品系列。

产品请以实物为准，说明书仅供参考。

本产品说明中可能包含技术上不准确的地方或印刷错误。

本产品说明中描述的产品或程序可能会随时改进或更新，如有升级恕不另行通知。

本产品说明书截图不是同一款机器，仅供展示说明用。

若有疑问请与公司售后服务部门联系。

2安全注意事项本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

对于文档中出现的符号，说明如下所示：符号说明说明类文字，表示对正文的补充及解释。

注意类文字，表示对用户的提醒，提醒用户防范潜在的伤害或者财产损失危险。

警告类文字，表示提醒用户防范潜在的死亡或者严重伤害危险。

在本设备安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。

请使用正规厂家提供的电源适配器，供电电源要求适配器为DC12V±30%，供电功率必须大于或等于设备的最大功率。

请不要将多个摄像机连接到同一个电源适配器，如果超过适配器负载量，可能会产生过多热量或导致火灾。

高清摄像笔使用说明书图片由【微型数码商城】仅供参考，请以实物为准一、 结构示意图二、 产品简介 本产品是具有高清影音拍摄功能的数码笔，可以拍摄和存储高画质有声视频。

具有操作简便，小巧精致，美观实用，便于携带的特点，是商务、教育、安防、媒体、司法、旅游、医疗，生活等领域必备的实用工具，深受广大用户青睐。

三、 操作说明1. 开关机：长按按钮2秒钟，完成开机，进入待机状态，此时摄像机指示灯绿灯长亮；在有指示灯点亮的任意状态下，长按开关键，摄像机将自动保存当前摄录文件并关机。

2. 录制视频：摄像机进入摄像等待状态，此时绿灯长亮，长按按钮，绿灯闪烁三下，开始录像；再次短按按钮，停止录像，保存文件，此时红绿恢复长亮；为了保证拍摄文图片仅供参考，请以实物为准 开关指示灯复位键 摄像头 麦克风插卡处USB 接口件的大小和安全，系统将每隔50分钟自动保存一次文件，并继续录像。

3.拍照：开机后，摄像机进入摄像等待状态，此时绿灯长亮，短按按钮，绿灯闪烁一下，开始拍照并保存；再按一次，绿灯闪烁一下，开始拍照并保存；周而复始。

4.PC摄像头：在任意模式的开机状态下，连接电脑USB接口，即可进入PC Camera （网络摄像头）模式，在该模式下，你可以将摄像机作为电脑摄像头使用，与好友网上视频聊天，拍摄大头贴，等等。

5.连接电脑：在关机状态或者待机状态时，可以连接电脑，此时，电脑将会弹出可移动磁盘标识，影像文件保存目录为：*盘\ _REC\100MEDIA；当摄像机与电脑交换数据时，绿灯会快速闪烁；需要卸载摄像机时，请点击任务栏右下角的可移动设备管理图标，在里面卸载该可移动存储设备，待系统确认可以安全拔出硬件后，再断开摄像机与电脑的连接。

6.充电：连接电脑USB接口或充电器，即可对摄像机进行充电，当电池处于充电状态时，红灯将慢速闪烁，当电池充满电后，红灯变为长亮；7.设置时间：摄像机提供了在视频文件中显示录像时间的功能，你可以根据实际需要设置时间的值；时间显示格式为：“年.月.日时:分:秒”，设置时间方法如下：a.关闭摄像机——》连接电脑——》打开摄像机可移动磁盘——》在摄像机根目录下面空白处单击鼠标右键——》把鼠标移至弹出菜单的“新建”选项上方——》选择“文本文档”——》给该文本文档取名为“time”，需要注意它的扩展名为“.txt”——》时间设置文件建成；你也可以按照上述步骤在电脑桌面、其他磁盘分区、其他文件夹下建好后再拷贝到可移动磁盘的根目录。

摄像笔使用说明书◆外观简介◆操作说明1.开机/关机：长按“摄像/播放”键约3秒，红灯长亮摄像笔开机进入待机状态。

再次长按“摄像/播放”键红灯熄灭摄像笔关机。

2.摄像/拍照/录音：将“模式”键拔至下档，开机后即进入摄像/拍照/录音模式待机状态。

A.摄像：在摄像/拍照/录音模式待机状态下短按“摄像/播放”键，开始摄像此时蓝灯闪烁；再次短按“摄像/播放”键则停止并保存摄像文件，此时蓝灯熄灭红灯恢复长亮。

B.拍照：在摄像/拍照/录音模式待机状态下短按“拍照”键，开始拍照此时蓝灯闪一下，并自动保存照片文件，按一次拍一张。

C.录音：在摄像/拍照/录音模式待机状态下短按“录音”键，约3秒钟后开始录音此时蓝灯闪烁，再次短按“录音”键则停止并保存录音文件，此时蓝灯熄灭红灯恢复长亮。

注意：请在有充足光线的环境下，确保摄像头没有被遮挡，保持摄像笔机身的水平与稳定，并与被摄景物保持50cm以上的距离，以得到方向正确、色彩自然、图像清晰、画面稳定的影像，为了保证录音效果，请勿遮挡住麦克风部位。

在摄像或录音时，不要操作其它无关的按键。

若存储的空间不足时则会自动保存文件并退出到待机状态。

为了保证拍摄文件的大小和安全，系统将每隔90分钟自动保存一次文件，并继续摄像。

3.播放录音、音乐：将“模式”键拔至上档，开机后即进入播放模式待机状态，短按“摄像/播放”键开始播放录音、音乐文件，此时蓝灯闪烁，再次短按“摄像/播放”键为暂停，此时蓝灯长亮。

长按则退出播放模式返回到待机模式，此时蓝灯熄灭红灯恢复长亮。

在播放录音/音乐时，短按“拍照”键为音量加，长按为上一曲，短按“录音”键为音量减，长按为下一曲。

4.连接电脑：将USB线一端连接在摄像笔USB端口，另一端插入电脑USB端口，机器随即进入USB模式，此时，计算机中将会出现可移动磁盘标识，录像文件保存目录为：*:\ VIDEO 中，拍照文件保存目录为：*:\ IMAGE中，录音文件保存目录为：*:\ AUDIO\RECORD中，音乐文件保存目录为：*:\ AUDIO中，需要断开连接时，请用鼠标左键点击右下角任务栏里面的可移动磁盘图标，再点击安全删除，然后即可拔出摄像笔。

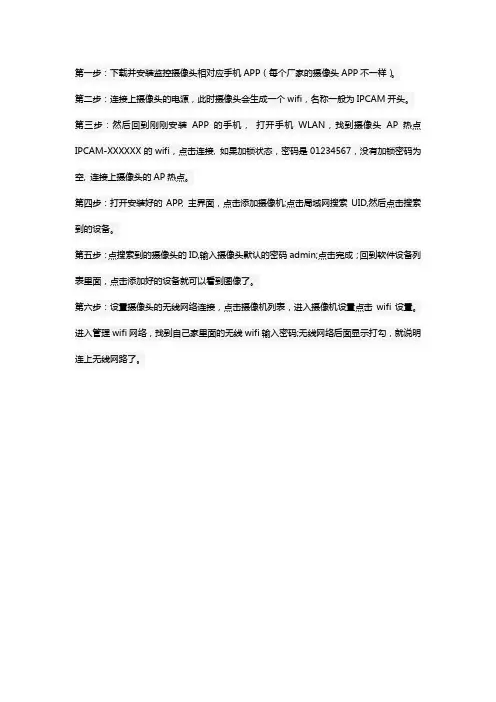

第一步：下载并安装监控摄像头相对应手机APP（每个厂家的摄像头APP不一样）。

第二步：连接上摄像头的电源，此时摄像头会生成一个wifi，名称一般为IPCAM开头。

第三步：然后回到刚刚安装APP的手机，打开手机WLAN，找到摄像头AP热点IPCAM-XXXXXX的wifi，点击连接, 如果加锁状态，密码是01234567，没有加锁密码为空, 连接上摄像头的AP热点。

第四步：打开安装好的APP, 主界面，点击添加摄像机;点击局域网搜索UID,然后点击搜索到的设备。

第五步：点搜索到的摄像头的ID,输入摄像头默认的密码admin;点击完成；回到软件设备列表里面，点击添加好的设备就可以看到图像了。

第六步：设置摄像头的无线网络连接，点击摄像机列表，进入摄像机设置点击wifi设置。

进入管理wifi网络，找到自己家里面的无线wifi输入密码;无线网络后面显示打勾，就说明连上无线网路了。

录像笔的使用方法
录像笔的使用方法主要包括以下几个步骤：
1. 开机/关机：长按电源键约2秒，红灯长亮表示摄像笔开机进入待机状态。

再次长按电源键，红灯熄灭表示摄像笔关机。

2. 摄像/录音：开机后即进入待机状态，红灯长亮。

在待机状态下短按一下
电源键开始摄像，蓝灯长亮3秒后熄灭。

再次短按一下电源键停止并保存摄像文件，进入待机状态红灯恢复长亮。

录音则是在待机状态下连续短按两下电源键开始录音，蓝灯闪烁3次后熄灭。

再次连续短按两下电源键停止并保存录音文件，进入待机状态红灯恢复长亮。

3. 文件保存：为了保证文件的大小和安全，摄像文件体积每满约2GB大小
时自动保存一次后并继续摄像，录音文件每2小时自动保存一次后并继续录音。

4. 连接USB：将USB插入电脑后，录像笔会开始充电，且可以通过电脑查看、编辑或删除录像文件。

请注意，以上内容仅供参考，不同型号的录像笔可能有不同的操作方法，具体使用方法可查看产品说明书或咨询商家。

录音笔使用说明特别提示：本公司生产的微型笔式摄像笔,笔式录像笔严禁用于（偷拍等）非法目的。

4GB 内存,可作普通U盘使用.产品介绍：2GMP3录音笔神笔超长录音145小时/书写+U盘+MP3+送笔芯2g产品型号：录音笔/MP3音乐笔/U盘/书写几大功能。

容量：2GB/内置锂电池服务政策：一年保修产品特点：时尚全金属外壳，小巧；无LCD的独特MP3播放功能.支持WAV格式清晰录音；USB2.0接口.本机格式化功能；高品质、超长时间录音(录音电路优化设计).超强音响效果（中音音效极佳，低音完美还原）；具备移动存储功能.内置锂离子电池，简便耐用，绿色环保.重量：35克尺寸：15×1.5CM（长×直径）独特卖点1、具备数码录音笔功能2、具备MP3播放器功能3、具备优盘功能4、具备书写笔功能，笔心可更换5、是给亲朋好友、同事、领导等送礼佳品.『商品说明』集成了数码录音笔、MP3播放器、优盘、书写笔，几大功能。

整个产品的长度同一只圆珠笔一样。

笔身上有四个功能按键，可用来操作录音、播放录音、播放MP3功能。

（操作非常方便，一看就明白。

）笔身上有一个专用的三色发光指示器，用来指示录音笔不同的工作状态。

书写笔心是0.6mm的黑色油墨圆珠笔芯，笔心油墨用完可更换笔心。

录音笔外壳为金属外壳，笔握部分是黑色防滑橡胶，既美观又实用。

使用说明：1.关机模式下，单按一下开关键开机，此时黄色灯亮，表示为待机状态。

再单按一下按键，此时进入录音状态，此时蓝色灯亮，表示为工作状态。

2.在录音状态下再按一下按键，文件存档，这时候系统会根据录音时间长短不同而保存时间也不同。

存档完成后直接进入待机状态（即不录音也不关机）,此时黄色灯亮。

3.在待机状态下，若需要再进行录音的时候，开关按键再按一下，又可进行录音，这个时候灯光的颜色由黄色变成蓝色。

4.在待机状态下，黄色灯亮。

长按开关键3秒，这时候为关机，关机后灯光全部不工作，也没有任何的灯光指示。

HD4-D2004 Megapixel HD-AVS IR Eyeball Camera●1/3" CMOS●Max 25fps@4MP●HD and CVBS switchable●120dB True WDR, BLC, HLC, 3DNR ● 3.6mm fixed lens●Max. IR LEDs length 30m, Smart IR ●IP67, DC12VSimplicityHD-AVS technology inherits the born feature of simplicity from traditional analog surveillance system, making itself a best choice for investment protection. HD-AVS system can seamlessly upgrade the traditional analog system without replacing existing coaxial cabling. The plug and play approach enables full HD video surveillance without the hassle of configuring a network.Multiple-formatsThe camera supports multiple video formats including HD-AVS, CVBS. The two formats can be switched over through OSD menu. This feature makes the camera to be compatible with not only AVRs but also most end users’ existing Standard Definition DVRs.The HD4-D200 from Clearview is a 4MP Eyeball AVS camera with a 1/3" CMOS and 3.6mm fixed lens. The camera is also equipped with 120dB true WDR, presenting a high quality image with rich details and accurate color rendition for applications with complex lighting conditions.The HD4-D200 supports Smart IR with an IR range up to 98 feet. Other features include IP67 Weather Proof protection and output switchable to CVBS standard definition. These features make this camera an ideal choice for mid to large-sizebusinesses and projects where both highly reliable surveillance and construction flexibility are needed.System OverviewFunctionsSmart IR TechnologyWith IR illumination, detailed images can be captured in low light or total darkness. The camera's Smart IR technologyadjusts the intensity of camera's infrared LEDs to compensate the distance of an object. Smart IR technology prevents IR LEDs from whitening out images as they come closer to the camera. The camera's integrated infrared illumination provides high performance in extreme low-light environments up to 30m (98ft).Protection (IP67, wide voltage)The camera allows for ±25% input voltage tolerance, suitable for the most unstable conditions for outdoor applications. Its 2KV lightning rating provides effective protection for both the camera and its structure against lightning. Subjected and certified to rigorous dust and immersion tests (IP67).EnvironmentalCameras operate in extreme temperature environments, rated for use in temperatures from -30° C to +60° C (-22° F to +140° F) with 95% humidity. Device has metal casting construction.Technical SpecificationImage Sensor 1/3" CMOSEffective Pixels 2688(H)×1520(V), 4.1MP Scanning System ProgressiveElectronic Shutter SpeedPAL: 1/4s~1/100,000s NTSC: 1/3s~1/100,000s Minimum Illumination 0.01Lux/F1.5, 30IRE, 0Lux IR on S/N Ratio More than 65dB IR Distance Up to 30m (98feet)IR On/Off Control Auto / Manual IR LEDs12CameraPan/Tilt/Rotation RangePan: 0° ~ 360°Tilt: 0° ~ 90°Rotation: 0° ~ 360°Pan/Tilt/RotationResolution 4MP (2560×1440)Frame Rate 25fps@4MP, 25/30fps@1080P, 25/30fps@720P Video Output 1-channel BNC HDCVI high definition video output & 1-channel BNC CVBS video output Day/Night Auto (ICR) / Manual OSD Menu Multi-language BLC Mode BLC / HLC / WDR WDR 120dB Gain Control AGC Noise Reduction 2D/ 3D White Balance Auto / Manual Smart IRAuto / ManualVideoAudio Interface N/A RS485N/A AlarmN/AInterfacePower Supply 12V DC ±25%Power ConsumptionMax 4.1W (12V DC, IR on)ElectricalOperating Conditions -30°C ~ +60°C (-22°F ~ +140°F) / Less than 90% RH* Start up should be done at above -30°C (-22°F)Storage Conditions -30°C ~ +60°C (-22°F ~ +140°F) / Less than 90% RH Ingress ProtectionIP67EnvironmentalCasingAluminumDimensions 93.4mm×79.4mm (3.68"×3.13")Weight 0.28kg (0.62lb)Gross Weight0.35kg (0.77lb)ConstructionLensLens Type Fixed lens / Fixed iris Mount Type Board-in Focal Length 3.6mm Max. Aperture F1.5Angle of View H: 79° (99.7°/48.6°)Focus Control N/AClose Focus Distance1500mm (900mm, 1700mm)59.06'' (35.43'', 66.93'')DORI DistanceLens Detect Observe Recognize Identify 3.6mm262 ft105 ft52 ft26 ftAccessories Dimensions (mm/in)。

4G布控球网络摄像机快速入门V1.00目录1装箱清单 (1)2产品简介 (1)2.1 尺寸图 (1)2.2 尾线 (3)3设备安装 (4)3.1 连接航空插座 (4)3.2 连接GPS/北斗天线 (4)3.3 安装设备 (5)3.3.1 车载安装 (5)3.3.2 三脚架安装 (6)4设备启动 (7)5Web登录 (7)64G网络配置 (8)7（可选）Wi-Fi使用 (9)8（可选）手机操作 (9)9（可选）蓝牙使用 (10)10FAQ (10)11附录 (11)11.1 特殊预置位功能 (11)11.2 设备显示和接口说明 (12)11.2.1 显示屏说明 (12)11.2.2 SIM/TF卡接口介绍 (13)声明与安全须知 (16)限制性物质 (18)1如果您发现有物品损坏或者缺少，请及时和当地供应商联系。

根据产品不同型号，随箱附件可能有变动，请以实际为准。

*表示可选项，仅-SC款型随机附带。

22.1 尺寸图不同型号外观不同，请以实物为准。

此处以一款设备为例进行说明。

•设备尺寸12• 配套车载减震支架尺寸32.2 尾线33.1 连接航空插座1.对齐线缆凹槽，将线缆的接口公头插入航空插座的接口母头中。

2.旋紧旋扣。

注意：旋紧航空插座时当心被安全绳扣刮伤。

3.2 连接GPS/北斗天线1.拧开GPS/北斗天线的SMA接口防尘帽（图示位置）。

452. 将天线插入SMA 接口并拧紧。

3.3 安装设备3.3.1 车载安装车载安装方式电源线和天线会长期接在设备上，且在行驶过程中GPS 天线接口的SMA 防尘帽和航空插座防尘帽会摆动碰撞球壳，因此作为车载时推荐拆除两接口的防尘帽（如图所示），拆除后请再次锁紧螺丝。

注意：⚫推荐使用支架用螺丝固定安装到车顶。

若需要直接吸到车顶，建议使用磁力转接支架，尽量不要使用磁铁直接吸到车顶使用。

⚫为确保安全，请务必使用安全绳辅助固定4G布控球（固定安全绳请自行安装固定把手）。

总览Structure:1、开关2、摄像头3、麦克风4、指示灯5、复位孔6、USB7、笔头1, button 2, camera, 3 microphone 4, indicator light5, reset 6, USB 7, pen head产品简介：1．世界上最小的微型DVR，隐藏在钢笔里面！带有录像录声音的微型DVR，是世界上第一台钢笔型带录像录声音的微型DVR2．高灵敏度的麦克风，在15平方米之内都可清晰的把声音录下来；高清晰的摄像效果，为公安部门、法庭取证等提供有力的证据。

Brief Introduction:1. Hidden inside a pen, it is the world's smallest micro-DVR as well as the world's first pen-based video recorder with voice.2. It features with high sensitivity of the microphone: within 15 square meters, the clear voice can be recorded. With high-definition camera, it is helpful to provide strong evidence for the public security departments and court.3．精美的外观，流畅的圆珠笔书写功能，可替换的标准笔芯，耐用环保。

4．适用于任何带USB接口的计算机及其它电子设备。

5．USB2.0标准接口，无需驱动器，无需外接电源。

6．支持WINDOWS98/98SE/ME/2000/XP/MAS OS/ LINUX并自动识别操作系统，安装相应的驱动程序，无需手动安装(WINDOWS98除外)。

7．录象格式为CIF 的352*288的AVI格式8．数据读写速度快：900K/700K字节/秒（与主机速度有关）3. Exquisite looking, smooth ball-point pen to write. The replacable cartridge isdurable and environment-friendly.4. Apply to any computer with USB and other electronic equipment.5. USB2.0 standard interface. No need drive or external power supply.6. Support WINDOWS 98/98SE/ME/2000/XP/MAS OS / LINUX operatingsystems. It may automatic identify the system to install the driver. (ExcpetWINDOWS 98 ).7. 352 x288 CIF file in A VI format8. High reading & writing speed: 900 K/700K bytes / sec (depends on theconnected computer)Applications:A. Police to take recordB. Lawyer to take evidenceC. Reporter to record in the interviewD. stealth monitorWarning: It is forbidden to use for illegal purpose.录像笔应用场合：A.公安执法过程记录B.律师取证C.记者特殊场合采访D.隐形监控录像注：严禁用于（偷拍等）非法目的。

主要操作1.开机并录象:长按record/stop 按钮约3秒,指示灯亮蓝色,表示摄像笔处于准备状态,接着指示灯亮黄绿色并闪烁,摄像笔开始录音录象. 说明:在录制音像之前有个准备过程，在黄绿指示灯亮起来之前请耐心等待。

在这期间不要有任何其他按键操作，更不要连接到电脑上。

2.录象:请在有充足照明的环境下，保持笔身的竖直与稳定，与被摄景物保持50cm以上的距离，这样将会得到方向正确、色彩自然、景物清晰、画面稳定的影像，持续录像时间超过一个小时，会自动保存一次，然后继续录像。

3.停止待机:当摄像笔正在录象时（此时黄绿灯在闪烁），短按一下record/stop 按钮，开始文件存盘，存盘完成后，指示灯由黄绿灯闪烁变为蓝色长亮，等待下一次录像。

为节省电力，在指示灯为蓝色的状态下，三分钟左右无任何操作，系统将自动关机说明: 文件存盘需要一定的时，请在指示灯由黄绿灯变为蓝灯的过程中进行其他操作，如：按键操作、连接计算机等；这样将会导致刚刚录制的视频文件无法顺利保存，可能导致生成文件不完整、丢失、死机等情况。

4.继续摄像:当机器处于停止待机状态，短按record/stop 按钮，录象笔由停止待机状态转变为继续摄像；指示灯即刻由蓝色变为黄绿色闪烁,每一次录象将被保存成一个文件。

5.照相：使机器处于停止待机状态，此时蓝灯长亮；连续不断按record/stop 按钮 3 次，指示灯指示状态由蓝灯长亮变为蓝灯和黄绿灯交替点亮，说明机器已经进入照相状态；如果 3 次按键操作中间有停顿，将进入录象状态，指示灯将由蓝灯长亮变为黄绿灯闪烁。

确认机器处于照相状态，此时指示灯为蓝灯和黄绿灯交替点亮，将机器上的摄像头对准需要拍照的对象，短按一下record/stop 按钮，指示灯变为蓝灯闪烁，机器开始拍照，所拍摄对象将被保存两次，形成两个图片文件，使用者可以从中挑选一张效果满意的图片。

每次拍摄完毕指示灯将由蓝灯闪烁变回蓝灯和黄绿灯交替点亮，等待下一次拍照。

攝像筆使用說明書一、總覽1、麥克風2、攝像頭3、電源開關4、指示燈5、復位孔6、樣式轉換開關7、USB二、產品簡介本產品是世界上首款採用內建存儲器的攝像筆，不僅能用於文字書寫，也能用於錄影或拍照，使用十分方便，是現代科技與傳統文具的完美結合。

產品動作簡便，小巧精致，美觀實用，便於攜帶，是商務、教育、安防、媒體、司法、旅遊、醫療、生活等領域必備的實用工具，受到廣大使用者的青睞。

三、動作說明1.開機動作：在關機狀態（指示燈全滅）下，短按按鈕，先是黃燈亮一段時間（大概5秒左右）到藍燈亮即開機。

注意：開機時若樣式開關已經撥到錄影樣式（藍燈亮），則直接進入錄影樣式立即開始錄影；開機時若樣式開關已經撥到拍照樣式，則直接進入拍照樣式（藍燈亮）。

2.攝像開始動作：開機後，將樣式選擇開關撥到錄影樣式，則進入錄影樣式，立即開始錄影。

注意：每一次開機後的第一次攝像都會有一段系統準備時間，在此期間，系統處於忙碌狀態，請勿進行其它動作，如多次按按鈕，連線電腦等；準備時間與存儲器大小有關，存儲器容量越大，準備時間會越長。

3.攝像停止動作：在錄影樣式下，短按按鈕，則停止目前的錄影，並儲存錄影內容，藍燈滅，黃燈亮，機器進入待機狀態。

注意：待機狀態指的是錄影停止後，攝像頭不工作的狀態，此時藍燈滅，黃燈亮。

4.樣式切換動作：A.在錄影樣式或待機狀態下，將樣式選擇開關撥到拍照樣式，則進入到拍照樣式。

B.在拍照樣式下，將樣式選擇開關撥到錄影樣式，則進入到錄影樣式，並立即開始錄影。

注意：從錄影樣式切換到拍照樣式時，機器會自動先儲存錄影內容，再進入到拍照樣式。

5.拍照動作：在拍照樣式下，短按按鈕一次，則拍攝一張照片，黃燈閃亮一次，表明一張照片已拍攝並儲存，機器繼續處於拍照樣式。

6.繼續攝像：在待機狀態下，短按按鈕，藍燈亮，黃燈滅，立刻又開始攝像。

注意：a. 為節省電力，在待機狀態下，一分鐘左右無任何動作，系統將自動關機。

b. 正在錄影時，如果此時電量不足，機器會先儲存錄影內容，然後自動關機，此時需要給機器充電。

总览 Structure:1、开关2、摄像头3、xx4、指示灯5、复位 xx6、USB7、笔头1, button2, camera, 3 microphone 4, indicator light5, reset6, USB 7, pen head产品简介：1．世界上最小的微型 DVR，隐蔽在钢笔里面！带有录像录声音的微型DVR，是世界上第一台钢笔型带录像录声音的微型 DVR2．高敏捷度的麦克风，在 15 平方米以内都可清楚的把声音录下来；高清楚的摄像成效，为公安部门、法庭取证等供给有力的凭证。

Brief Introduction:1.Hidden inside a pen, it is the world's smallest micro-DVR as well asthe world'sfirst pen-based video recorder with voice.2.It features with high sensitivity of the microphone:within 15 square meters, theclear voice can be recorded.With high-definition camera, it is helpful to providestrong evidence for the public security departments and court.3．精巧的外观，流利的圆珠笔书写功能，可替代的标准笔芯，耐用环保。

4．合用于任何带USB接口的计算机及其余电子设施。

5．USB2.0 标准接口，无需驱动器，无需外接电源。

6．支持并自动辨别操作系统，安装相应的驱动程序，无需手动安装(WINDOWS98除外 )。

7．录象格式为 CIF的 352*288 的 AVI 格式8．数据读写速度快： 900K/700K字节 / 秒（与主机速度有关）3.Exquisite looking, smooth ball-point pen to write.The replacable cartridge isdurableand environment-friendly.5. USB2.0 standard interface. No need drive or external power supply.systems. It may automatic identify the system to install the driver. (ExcpetWINDOWS 98 ).7.352 x288 CIF file inAVI format8.High reading & writing speed:Applications:A. Police to take recordB. Lawyer to take evidenceC. Reporter to record in the interviewD. stealth monitorWarning:It is forbidden to use for illegal purpose.录像笔应用处合：A.公安执法过程记录B.律师取证C.记者特别场合采访D.隐形监控录像注：禁止用于（偷拍等）非法目的。
