华中数控宏程序一.什么就是宏程序？什么就是数控加工宏程序？简单地说,宏程序就是一种具有计算能力与决策能力的数控程序。
宏程序具有如下些特点:1.使用了变量或表达式(计算能力),例如:(1)G01 X[3+5] ;有表达式3+5(2)G00 X4 F[#1] ;有变量#1(3)G01 Y[50*SIN[3]] ;有函数运算2.使用了程序流程控制(决策能力),例如:(1)IF #3 GE 9 ;有选择执行命令……ENDIF(2)WHILE #1 LT #4*5 ;有条件循环命令……ENDW二.用宏程编程有什么好处？1.宏程序引入了变量与表达式,还有函数功能,具有实时动态计算能力,可以加工非圆曲线,如抛物线、椭圆、双曲线、三角函数曲线等;2.宏程序可以完成图形一样,尺寸不同的系列零件加工;3.宏程序可以完成工艺路径一样,位置不同的系列零件加工;4.宏程序具有一定决策能力,能根据条件选择性地执行某些部分;5.使用宏程序能极大地简化编程,精简程序。
适合于复杂零件加工的编程。
一.宏变量及宏常量1.宏变量先瞧一段简单的程序:G00 X25、0上面的程序在X轴作一个快速定位。
其中数据25、0就是固定的,引入变量后可以写成: #1=25、0 ;#1就是一个变量G00 X[#1] ;#1就就是一个变量宏程序中,用“#”号后面紧跟1~4位数字表示一个变量,如#1,#50,#101,……。
变量有什么用呢？变量可以用来代替程序中的数据,如尺寸、刀补号、G指令编号……,变量的使用,给程序的设计带来了极大的灵活性。
使用变量前,变量必需带有正确的值。
如#1=25G01 X[#1] ;表示G01 X25#1=-10 ;运行过程中可以随时改变#1的值G01 X[#1] ;表示G01 X-10用变量不仅可以表示坐标,还可以表示G、M、F、D、H、M、X、Y、……等各种代码后的数字。
如:#2=3G[#2] X30 ;表示G03 X30例1 使用了变量的宏子程序。

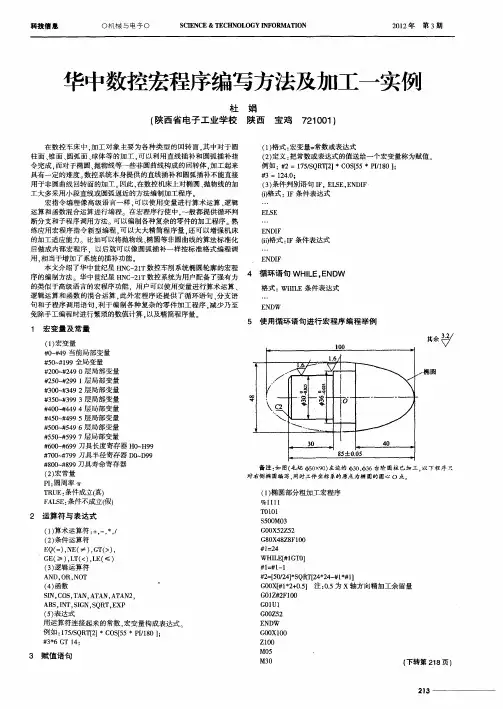

华中数控宏程序华中世纪星系统宏指令编程HNC-21M 数控系统为⽤户配备了强有⼒的类似于⾼级语⾔的宏程序功能，⽤户可以使⽤变量进⾏算术运算、逻辑运算和函数的混合运算，此外宏程序还提供了循环语句、分⽀语句和⼦程序调⽤语句，利于编制各种复杂的零件加⼯程序，减少乃⾄免除⼿⼯编程时进⾏繁琐的数值计算，以及精简程序量。
⼀宏变量及常量(1) 宏变量#0～#49 当前局部变量#50～#199 全局变量#200～#249 0 层局部变量#250～#299 1 层局部变量#300～#349 2 层局部变量#350～#399 3 层局部变量#400～#449 4 层局部变量#450～#499 5 层局部变量#500～#549 6 层局部变量#550～#599 7 层局部变量#600～#699 ⼑具长度寄存器H0～H99#700～#799 ⼑具半径寄存器D0～D99#800～#899 ⼑具寿命寄存器(2) 常量PI：圆周率πTRUE：条件成⽴(真)FALSE：条件不成⽴(假)⼆运算符与表达式(1) 算术运算符：+，-，*，/(2) 条件运算符EQ（=），NE（≠），GT（＞），GE（≥），LT（＜），LE（≤）(3) 逻辑运算符AND，OR，NOT(4) 函数SIN，COS，TAN，ATAN，ATAN2，ABS，INT，SIGN，SQRT，EXP(5) 表达式⽤运算符连接起来的常数，宏变量构成表达式。
例如：175/SQRT[2] * COS[55 * PI/180 ]；#3*6 GT 14；三赋值语句格式：宏变量=常数或表达式把常数或表达式的值送给⼀个宏变量称为赋值。
例如：#2 = 175/SQRT[2] * COS[55 * PI/180 ]；#3 = 124.0；条件判别语句IF，ELSE，ENDIF格式(i)：IF 条件表达式…ELSE…ENDIF格式(ii) ：IF 条件表达式…ENDIF四循环语句WHILE，ENDW格式：WIIILE 条件表达式…ENDW条件判别语句的使⽤参见宏程序编程举例。
《华中数控宏程序》目录序 (1)一．什么是宏程序？ (1)二．用宏程编程有什么好处？ (1)一．宏变量及宏常量 (1)1．宏变量 (1)2．局部变量 (2)3．全局变量 (2)4．系统变量 (3)5．常量 (3)二．运算符与表达式 (3)1．算术运算符 (3)2．条件运算符 (3)3．逻辑运算符 (4)4．函数 (4)5．表达式与括号 (4)6．运算符的优先级 (4)7．赋值号 = (4)8．注释 (5)三．程序流程控制 (5)1．条件分支 IF (5)2．条件循环 WHILE (6)四．子程序及参数递传 (7)1．普通子程序 (7)2．宏子程序 (7)3．全局变量传参数 (7)4．局部变量传参数 (8)5．系列零件加工 (9)6．高级参考 (10)五．宏编程实例 (12)1．数车编程 (12)（1）函数曲线加工通用宏程序 (12)（2）抛物线车削1 (12)（3）抛物线车削2 (12)（4）抛物线车削3 (13)（5）抛物线车削4 (13)（6）抛物线车削5（G71与宏程序） (14)（7）抛物线车削6 (14)（8）正弦线车削 (15)（9）抛物线与椭圆车削 (15)（10）椭圆粗、精车削 (16)（11）用子程序完成粗、精加工 (16)（12）变螺距螺纹 (18)2．数铣编程 (18)（1）直线段逼近整园的宏程序 (18)（2）螺旋线走刀 (19)（3）来回铣削的方法 (19)（4）铣平面 (20)（5）铣斜面 (20)（6）铣半圆柱 (21)（7）铣半球 (23)（8）多次旋转的宏编程 (23)（9）切圆台与斜方台 (24)（10）铣椭圆 (24)（11）铣孔 (25)（12）倒圆角加工 (25)（14）抛物斜边岛屿加工 (27)（15）凹球曲面加工 (28)（16）螺纹镗刀铣螺纹 (29)（17）圆柱 (30)（18）直斜边岛屿加工 (30)（19）圆弧斜边岛屿加工 (31)（20）椭球面加工的宏程序实例 (31)（21）自定义G指令 (32)附件 (32)1．华中数控指令一览 (32)2．固定循环指令的宏程序实现 (32)G73 (32)G74 (33)G76 (34)G81 (35)G82 (36)G83 (37)G84 (38)G85 (39)G86 (40)G87 (41)G88 (42)G89 (44)2．华中数控系统系统变量一览 (45)(1)子程序嵌套局部变量 (45)(2)刀具相关系统变量 (45)(3)坐标相关系统变量： (45)(4)参考点相关系统变量 (45)(5)系统状态变量 (46)3．数学知识 (46)序一．什么是宏程序？什么是数控加工宏程序？简单地说，宏程序是一种具有计算能力和决策能力的数控程序。
华中数控宏程序教程华中数控宏程序教程是指针对华中数控系统而编写的一系列宏程序教学资料，旨在帮助学员快速掌握该系统的宏指令和宏程序编写方法。
本文将从华中数控宏程序教程的内容、重要性和应用场景三个方面进行详细阐述。
一、华中数控宏程序教程的内容华中数控宏程序教程主要包含以下内容：1. 单个宏指令的使用方法和作用;2. 宏指令的组合使用方法及宏程序的编写流程;3. 常用的数学运算、逻辑运算和字符处理指令的使用;4. 在实际加工中的应用场景及案例详解;5. 如何调试、修改和优化宏程序。
以上内容涵盖了华中数控宏程序所需的全部知识，对于初学者而言，可以通过本教程快速熟悉宏程序的编写方法及其应用场景，提高编程效率。
二、华中数控宏程序教程的重要性华中数控系统是一种高精度、高稳定性、高可靠性的数控系统，它在工业生产中得到了广泛的应用。
而在具体的加工过程中，宏程序的编写与调试是至关重要的过程，宏指令不仅可以实现加工自动化，还可以提高加工精度和加工效率。
因此，精通华中数控宏程序的编写方法和调试技巧是非常重要的，这可以提高生产效率，节约加工成本，使企业更具竞争力，在市场竞争中处于优势地位。
而华中数控宏程序教程正是为了满足这个需求而编写的。
三、华中数控宏程序教程的应用场景华中数控宏程序教程主要应用场景为各类数控加工领域，例如金属加工、木材加工、塑料加工等等。
在这些领域中，高效、精准、安全的生产方式是生产过程中的共同要求，而华中数控宏程序正是在这些要求的基础上得以推广和应用的。
在具体应用中，华中数控宏程序可以实现各种形式的加工控制，如载刀量控制、自动换刀、自动选择加工路径等等。
而这些功能的实现离不开宏程序编写的高效和准确。
除了在生产中的实际应用，华中数控宏程序的教学与推广也是非常重要的。
当前数控领域的工程师正面临着市场需求的压力和生产效率的要求，而对于初学者而言，华中数控宏程序教程的学习则是他们入门学习的重要部分，在生产实践中比拥有高精度加工机床更为重要。
