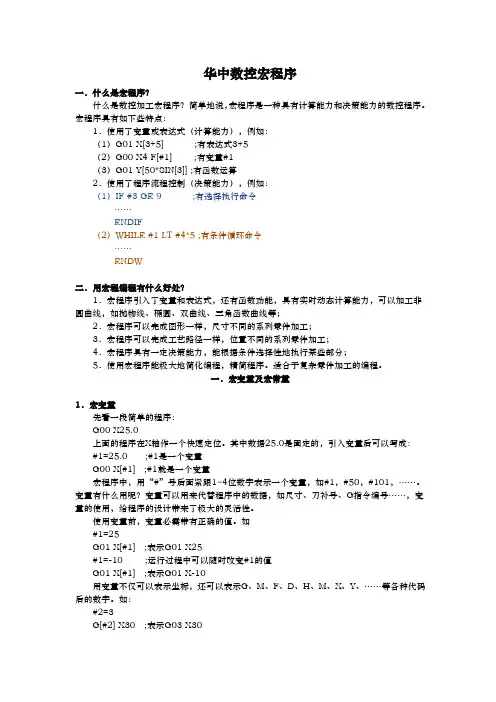

华中数控宏程序一．什么是宏程序？什么是数控加工宏程序？简单地说，宏程序是一种具有计算能力和决策能力的数控程序。
宏程序具有如下些特点：1．使用了变量或表达式（计算能力），例如：（1）G01 X[3+5] ;有表达式3+5（2）G00 X4 F[#1] ;有变量#1（3）G01 Y[50*SIN[3]] ;有函数运算2．使用了程序流程控制（决策能力），例如：（1）IF #3 GE 9 ;有选择执行命令……ENDIF（2）WHILE #1 LT #4*5 ;有条件循环命令……ENDW二．用宏程编程有什么好处？1．宏程序引入了变量和表达式，还有函数功能，具有实时动态计算能力，可以加工非圆曲线，如抛物线、椭圆、双曲线、三角函数曲线等；2．宏程序可以完成图形一样，尺寸不同的系列零件加工；3．宏程序可以完成工艺路径一样，位置不同的系列零件加工；4．宏程序具有一定决策能力，能根据条件选择性地执行某些部分；5．使用宏程序能极大地简化编程，精简程序。
适合于复杂零件加工的编程。
一．宏变量及宏常量1．宏变量先看一段简单的程序：G00 X25.0上面的程序在X轴作一个快速定位。
其中数据25.0是固定的，引入变量后可以写成：#1=25.0 ;#1是一个变量G00 X[#1] ;#1就是一个变量宏程序中，用“#”号后面紧跟1~4位数字表示一个变量，如#1，#50，#101，……。
变量有什么用呢？变量可以用来代替程序中的数据，如尺寸、刀补号、G指令编号……，变量的使用，给程序的设计带来了极大的灵活性。
使用变量前，变量必需带有正确的值。
如#1=25G01 X[#1] ;表示G01 X25#1=-10 ;运行过程中可以随时改变#1的值G01 X[#1] ;表示G01 X-10用变量不仅可以表示坐标，还可以表示G、M、F、D、H、M、X、Y、……等各种代码后的数字。
如：#2=3G[#2] X30 ;表示G03 X30例1 使用了变量的宏子程序。
世纪星车床数控系统HNC-21/22T编程说明书华中科技大学国家数控系统工程技术研究中心武汉华中数控股份有限公司2003年6月前言非常感谢您选用了本公司生产的HNC-21/22世纪星系列数控系统。
本说明书详细介绍了数控编程基本知识、指令体系、各指令功能的特点、注意事项和宏指令编程方法，并配以大量典型编程实例和图例加以说明。
既可作为世纪星车床数控系统产品说明书，也可作为数控编程的培训教材。
在使用本产品前，请先仔细阅读本说明书，以达到最佳使用效果。
请妥善保存说明书，并交最终使用者认真阅读。
本说明书版权为武汉华中数控股份有限公司所有。
华中科技大学国家数控系统工程技术研究中心武汉华中数控股份有限公司2003年5月目录第一章概述 (1)1.1 数控编程概述 (1)1.2数控编程基本知识 (1)1.2.1 机床坐标轴 (1)1.2.2 机床坐标系、机床零点和机床参考点 (3)1.2.3 工件坐标系、程序原点和对刀点 (4)第二章零件程序的结构 (5)2.1 指令字的格式 (5)2.2 程序段的格式 (6)2.3 程序的一般结构 (6)2.4 程序的文件名 (7)第三章HNC-21/22T数控系统的编程指令体系 (8)3.1 辅助功能M代码 (8)3.1.1 CNC内定的辅助功能 (9)(1)程序暂停M00 (9)(2)程序结束M02 (9)(3) 程序结束并返回到零件程序头M30 (9)(4) 子程序调用M98及从子程序返回M99 (9)3.1.2 PLC设定的辅助功能 (11)(1) 主轴控制指令M03、M04、M05 (11)(2) 冷却液打开、停止指令M07、M08、M09 (11)3.2 主轴功能S、进给功能F和刀具功能T (11)3.2.1 主轴功能S (11)3.2.2 进给速度F (11)3.2.3 刀具功能(T机能) (12)3.3 准备功能G代码 (12)3.3.1有关单位设定的G功能 (15)(1) 尺寸单位选择G20，G21 (15)(2) 进给速度单位的设定G94、G95 (16)3.3.2 有关坐标系和坐标的G功能 (16)(1) 绝对值编程G90与相对值编程G91 (16)(2) 坐标系设定G92 (18)(3) 坐标系选择G54~G59 (20)(4) 直接机床坐标系编程G53 (21)(5) 直径方式和半径方式编程 (21)3.3.3 进给控制指令 (22)(1) 快速定位G00 (22)(2) 线性进给G01 (23)(3) 圆弧进给G02/G03 (24)(3)倒角加工 (26)(4) 螺纹切削G32 (30)3. 3.4 回参考点控制指令 (33)(1) 自动返回参考点G28 (33)(2) 自动从参考点返回G29 (33)3.3.5暂停指令G04 (34)3.3.6 恒线速度指令G96、G97 (35)3.3.7 简单循环 (36)(1) 内（外）径切削循环G80 (36)圆柱面内（外）径切削循环 (36)园锥面内（外）径切削循环 (37)(2) 端面切削循环G81 (39)端平面切削循环 (39)园锥端面切削循环 (40)(3) 螺纹切削循环G82 (41)直螺纹切削循环 (41)锥螺纹切削循环 (42)3.3.7复合循环 (44)(1) 内（外）径粗车复合循环G71 (44)(2) 端面粗车复合循环G72 (50)(3) 闭环车削复合循环G73 (55)(4) 螺纹切削复合循环G76 (57)(5) 复合循环指令注意事项 (59)3.3.8 刀具补偿功能指令 (60)3.3.9综合编程实例 (68)3.4 宏指令编程 (73)3.4.1 宏变量及常量 (73)(1) 宏变量 (73)(2) 常量 (76)3.4.2 运算符与表达式 (76)(1) 算术运算符： (76)(2) 条件运算符 (77)(3) 逻辑运算符 (77)(4) 函数 (77)(5) 表达式 (77)3.4.3 赋值语句 (77)3.4.4 条件判别语句IF，ELSE，ENDIF (77)3.4.5 循环语句WHILE，ENDW (77)附表1准备功能一览表 (79)附表2直径编程注意条件 (80)附录1HNC-21T车削循环宏程序 (81)(1) 车削循环指令的实现及子程序调用的参数传递 (81)(2) 车削循环指令的宏程序实现 (85)第一章 概述本书针对HNC-21/22T 世纪星数控车床系统进行编程说明，其编程语言为广泛使用的ISO 码。
《华中数控宏程序》目录序 (1)一．什么是宏程序？ (1)二．用宏程编程有什么好处？ (1)一．宏变量及宏常量 (1)1．宏变量 (1)2．局部变量 (2)3．全局变量 (2)4．系统变量 (3)5．常量 (3)二．运算符与表达式 (3)1．算术运算符 (3)2．条件运算符 (3)3．逻辑运算符 (4)4．函数 (4)5．表达式与括号 (4)6．运算符的优先级 (4)7．赋值号 = (4)8．注释 (5)三．程序流程控制 (5)1．条件分支 IF (5)2．条件循环 WHILE (6)四．子程序及参数递传 (7)1．普通子程序 (7)2．宏子程序 (7)3．全局变量传参数 (7)4．局部变量传参数 (8)5．系列零件加工 (9)6．高级参考 (10)五．宏编程实例 (12)1．数车编程 (12)（1）函数曲线加工通用宏程序 (12)（2）抛物线车削1 (12)（3）抛物线车削2 (12)（4）抛物线车削3 (13)（5）抛物线车削4 (13)（6）抛物线车削5（G71与宏程序） (14)（7）抛物线车削6 (14)（8）正弦线车削 (15)（9）抛物线与椭圆车削 (15)（10）椭圆粗、精车削 (16)（11）用子程序完成粗、精加工 (16)（12）变螺距螺纹 (18)2．数铣编程 (18)（1）直线段逼近整园的宏程序 (18)（2）螺旋线走刀 (19)（3）来回铣削的方法 (19)（4）铣平面 (20)（5）铣斜面 (20)（6）铣半圆柱 (21)（7）铣半球 (23)（8）多次旋转的宏编程 (23)（9）切圆台与斜方台 (24)（10）铣椭圆 (24)（11）铣孔 (25)（12）倒圆角加工 (25)（14）抛物斜边岛屿加工 (27)（15）凹球曲面加工 (28)（16）螺纹镗刀铣螺纹 (29)（17）圆柱 (30)（18）直斜边岛屿加工 (30)（19）圆弧斜边岛屿加工 (31)（20）椭球面加工的宏程序实例 (31)（21）自定义G指令 (32)附件 (32)1．华中数控指令一览 (32)2．固定循环指令的宏程序实现 (32)G73 (32)G74 (33)G76 (34)G81 (35)G82 (36)G83 (37)G84 (38)G85 (39)G86 (40)G87 (41)G88 (42)G89 (44)2．华中数控系统系统变量一览 (45)(1)子程序嵌套局部变量 (45)(2)刀具相关系统变量 (45)(3)坐标相关系统变量： (45)(4)参考点相关系统变量 (45)(5)系统状态变量 (46)3．数学知识 (46)序一．什么是宏程序？什么是数控加工宏程序？简单地说，宏程序是一种具有计算能力和决策能力的数控程序。

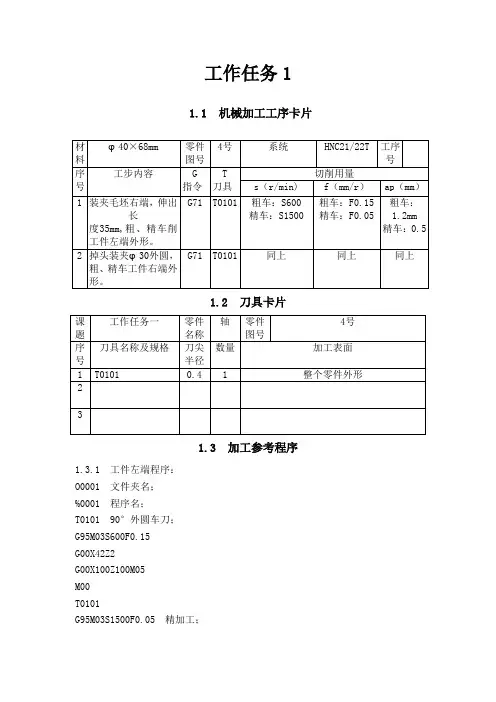

工作任务11.1 机械加工工序卡片1.2 刀具卡片1.3 加工参考程序1.3.1 工件左端程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G00X100Z100M05M00T0101G95M03S1500F0.05 精加工；G00X42Z2N10G00X27G01Z0Z-20X35X36W-0.5Z-68N20X42G00X100Z100M05M301.3.2 工件右端程序；O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G00X100Z100M05M00T0101G95M03S1500F0.05G00X42Z2N10G00X19G01Z0X20Z-0.5Z-10X23X24W-0.5Z-25X34.5X36W-15X35X36W-0.5N20X40G00X100Z100M05M30工作任务22.1 机械加工工序卡片2.2 刀具卡片2.3 加工程序2.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X37.99G1Z0N20Z-22G0X100Z100M5M302.3.2 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X6G1Z0X10W-2Z-10G02X20Z-15R5G1Z-25G03X28W-4R4G1Z-42N20X37.99Z-52G00X100Z100M5M30工作任务33.1 机械加工工序卡片3.2 刀具卡片3.3 加工程序3.3.1 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0X18.98G03X24.98Z-3R3G1Z-25G00X100Z100M05M303.3.2 工件右端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0G03X12Z-6R6G01Z-13X15.8W-2Z-33X18X20Z-43W-5G02X24Z-50R2G1X24.98G00X100Z100M05M00T0202 4mm宽的切槽车刀；G95M03S450F0.03G00X18Z-33G01X12G04P2G0X18X100Z100M05M00T0303 60°螺纹刀；G95M03S450G00X18Z-10G82X15Z-29F1.5X14.6Z-29X14.2Z-29X14Z-29X13.85Z-29X13.85Z-29G00X100Z100M05M30工作任务44.1 机械加工工序卡片4.2 刀具卡片4.3 加工程序4.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G00X32Z2G0X100Z100M05M00T0101G95M03S1500F0.05 精加工；G0X32Z2N10G00X16G01Z0G03X24Z-4R4Z-20X26X28W-1Z-32N10X32G00X100Z100M05M304.3.2 工件左端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00X4.68G01Z0G03X10.58Z-2.48R3G01X14.98Z-8Z-12X16X20W-2Z-27X26X28W-1N20X32G00X100Z100M05M00T0202 4mm切槽刀G95M3S500F0.03G00X32Z2Z-27G01X16.1X21W1X16G04P2W-1G00X22W3G01X16W-2G00X32G00X100Z100M05M00T0303 60°螺纹车刀G95M03S400G00X22Z-10G82X19.2Z-23F1.5X18.6Z-23X18.2Z-23X18.04Z-23X18.04Z-23G00X100Z100M05M30工作任务55.1 机械加工工序卡片5.2 刀具卡片5.3加工程序5.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X28Z-12N20W-30G00X100Z100M5M00T0202 3mm的切槽刀；G95M03S500F0.03G0X32Z2Z-34G01X24.1X30W3X24W-3X30W8X24.1X30W3X24W-3X30G00X100Z100M5M3025.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G0X100Z100M5M0G95M3S1500F0.05G00X32Z2N10G00X0G01ZX12X16Z-2Z-20X16.45G03X20.45X-21.94R2N20G02X28Z-41R60G0X100Z100M5M00T0202 3mm的切槽刀；G95M3S500F0.03G00X20Z2Z20G01X12X18W1X12W-1X20G00X100Z100M5M00T0303 60度螺纹刀；G95M3S500G00X20Z2G82X25.6Z-18F1X25.4Z-18X25.3Z-18X25.2Z-18X25.1Z-18X24.99Z-18X24.99Z-18G00X100Z100M5M30工作任务66.1 机械加工工序卡片6.2 刀具卡片6.3加工程序6.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X20X24Z-2Z-20X27.4X28Z-20.3N20Z-45G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X32Z2Z-20G01X18.1X25W2X18W-2X25G00X100Z100M5M0T0303 60度螺纹刀；G95M3S500G00X26Z2G82X23.2Z-17F2X22.8Z-17X22.6Z-17X22.4Z-17X22.2Z-17X21.84Z-17X21.84Z-17G00X100Z100M5M306.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X32Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0G03X9Z-2.03R6X17.44Z-35.51R30N20G02X28Z-55R14G00X100Z100M5M30工作任务77.1 机械加工工序卡片7.2 刀具卡片7.3 加工程序7.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X37.38G01Z0X37.98Z-0.3Z-25N20X42G00X100Z100M05M00T0202 5mm切槽刀；G95M3S500F0.03G00X42Z2Z-14G01X34G04P2G00X42G00X100Z100M05M307.3.2工件右端加工程序：O0002%0002T0101 90°外圆车刀；G95M3S600F0.15G00X42Z2G00X100Z100M05M00T0101G95M3S1500F0.05N10G00X0G01Z0G03X16Z-8R8G01X18X20W-1Z-28X20.08X24.98Z-48Z-52X37.38X37.98W-0.3N20X42G00X100Z100M05M00T0404 4mm切槽刀；.G95M03S500F0.03G00X22Z2Z-28G01X18G04P2G00X22W1G01X18W-1G00X42G00X100Z100M05M00T0303 60°螺纹车刀；G95M03S400G00X22Z-6G82X19.2Z-25F1.5X18.6Z-25X18.2Z-25X18.04Z-25G00X100Z100M05M30工作任务88.1 机械加工工序卡片8.2 刀具卡片8.3 加工程序8.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X31.4X32Z-0.3Z-20G02X32Z-35R12N20G01W-5G00X100Z100M5M308.3.2 工件右端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X22X26Z-2Z-5G03X26Z-20R15G01Z-30X28N20X32Z-50G00X100Z100M5M00T0202 60度螺纹刀；G95M3S500G00X34Z-29G82X31.2Z-51I2.1F2X30.6Z-51X30.2Z-51X29.8Z-51X29.4Z-51X29.4Z-51G00X100Z100M5M30工作任务99.1 机械加工工序卡片9.2 刀具卡片9.3 加工程序9.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X26X30-2Z-19X41.4X42Z-19.3Z-31 加了4毫米；X47.4X48Z-37.3G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X52Z2Z-19G01X26.1X32W1X26W-1G00X52Z-38G01X32.1X50W2X32W-2X50W5X48X32W-3X50W-5X48X32W3X50G00X100Z100M5M00T0303 60度的螺纹刀；G95M3S500G82X28.9Z-17F2X28.3Z-17X27.3Z-17X27.2Z-17X27.2Z-17G00X100Z100M5M308.3.2 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X45Z-30R37.5X32Z-51.11R37.5G01W-5.89X48W-3N20X50G00X100Z100M5M30工作任务1010.1 机械加工工序卡片10.2 刀具卡片10.3 加工程序10.3.1 工件左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X62Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X49.4G01Z0X50Z-0.3Z-22N20X62G00X100Z100M05M3010.3.2 工件左端内孔加工程序：O0002 文件夹名；%0002 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G00X34.4G01Z0X30.4Z-2Z-20X25.42X26.02W-0.3Z-31N20X22Z2G00X100Z100M05M00T0303 5mm内孔切槽刀；G95M03S500F0.03G00X22Z2Z-20G01X28.4X22W2X28.4W-2G00X22Z2G00X100Z100M05M00T0404 60°内螺纹车刀；G95M03S400G00X22Z2G82X30Z-16F1.5X30.6Z-16X31Z-16X31.8Z-16X32Z-16X32Z-16G00X100Z100M05M3010.3.3 工件右端外圆加工程序：O0003 文件夹名；%0003 程序名；T0101 35°尖刀；G95M3S500F0.15G0X62Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X56G01Z0G03X45.73Z-16.16R28G02X50Z-50R27G00X62G00X100Z100M05M3010.3.4 工件右端内孔加工程序：O0004 文件夹名；%0004 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G0050G01Z0G03X28.02Z-20.71R25G01Z-40.71X23.42X24.02W-0.3N20X22Z2G00X100Z100M05M30工作任务1111.1 机械加工工序卡片11.2 刀具卡片11.2 加工程序11.3.1工件左端加工程序O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.4N20Z-35G00X100Z100M5M3011.3.2工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.3N20Z-12G00X100Z100M5M3011.3.3工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0N20G02X43Z10R9G00X100Z100M5M3011.3.4 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101G95M3S500F0.15G0X10Z2G71U1.2R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X10Z2N10G00X43G01Z0G02X27.57Z-4.91R9G0X10Z2X100Z100M5M30工作任务1212.1 机械加工工序卡片12.2 刀具卡片12.3 加工程序12.3.1 件2左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0G95M3S1500F0.05G0X42Z2N10G00X25.98G01Z0X29.98Z-2Z-25N20X42G00X100Z100M05M00T0202 4mm切槽刀；G95M03S500F0.03G00X35Z2Z-25G1X26X35G00X100Z100M05M30件2 右端程序:0002 文件名；%0002 程序名；T0101 90°外圆车刀；G95M3S600F0.15G0X42Z2G00X100Z100M05M00T0101G95M3S1500F0.05G0X42Z2N10G0X0G1Z0N20G03X30Z-30.66R19Z100M5M3012.3.2 件1左端外圆程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G0X47.99N20Z-15G00X100Z100M5M30T0303 内孔车刀；G95M3S400F0.15G0X242G71U1.2R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G03X38Z-[SQRT19*19-15*15]R19 G1X24N20Z2G00X100Z100M5M30件1 右端程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G00X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N20G00X36G1Z0X40W-2X40Z-25N20X48W-15G00X100Z100M5M00T0303 内孔车刀；G95M3S450F0.15G0X24Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G0X34G1Z0X30W-2Z-40N20X28G0Z2G00X100Z100M5M30工作任务1313.1 机械加工工序卡片13.2 刀具卡片13.3 加工程序13.3.1 件2外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X47.4X48Z-0.3N20Z-32：G00X100Z100M5M3013.3.2 件1左端外圆加工程序；O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X46X48Z-1N20Z-25G00X100Z100M5M3013.3.3 件1 右端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X100Z100M5M0T0101G95M3S1500F0.05G0X5Z2N10G00X0G01Z0X30X36Z-30N20X50G00X100Z100M5M3013.3.1 件2内孔加工程序；O0001 文件夹名；%0001 程序名；T0101 内孔车刀；G95M3S500F0.15G0X26G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S800F0.05G0X26Z2N10G00X36G01Z0N20Z-30G0X28Z2X100Z100M5M30工作任务14 14.1 机械加工工序卡片14.2 刀具卡片14.3 加工程序14.3.1 件2外圆加工程序：O0001 文件夹名；%000 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X37.4X38Z-0.3N20Z-35G00X100Z100M5M3014.3.2 件1左端圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X34X38Z-2Z-25N20X40。
工作任务11.1 机械加工工序卡片1.2 刀具卡片1.3 加工参考程序1.3.1 工件左端程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.5G00X100Z100M05M00T0101G95M03S1500F0.05 精加工；G00X42Z2N10G00X27G01Z0Z-20X35X36W-0.5Z-68N20X42G00X100Z100M05M301.3.2 工件右端程序；O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.5G00X100Z100M05M00T0101G95M03S1500F0.05G00X42Z2N10G00X19G01Z0X20Z-0.5Z-10X23X24W-0.5Z-25X34.5X36W-15X35X36W-0.5N20X40G00X100Z100M05M30工作任务22.1 机械加工工序卡片2.2 刀具卡片2.3 加工程序2.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X37.99G1Z0N20Z-22G0X100Z100M5M302.3.2 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G0X6G1Z0X10W-2Z-10G02X20Z-15R5G1Z-25G03X28W-4R4G1Z-42N20X37.99Z-52G00X100Z100M5M30工作任务33.1 机械加工工序卡片3.2 刀具卡片3.3 加工程序3.3.1 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G71U1.5R0.5P10Q20X0.6Z0.1G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0X18.98G03X24.98Z-3R3G1Z-25G00X100Z100M05M303.3.2 工件右端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M03S600F0.15G00X32Z2G71U1.5R0.5P10Q20X0.6Z0.1G00X100Z100M05M00T0101G95M03S1500F0.06G00X32Z2N10G00X0G01Z0G03X12Z-6R6G01Z-13X15.8W-2Z-33X18X20Z-43W-5G02X24Z-50R2G1X24.98G00X100Z100M05M00T0202 4mm宽的切槽车刀；G95M03S450F0.03G00X18Z-33G01X12G04P2G0X18X100Z100M05M00T0303 60°螺纹刀；G95M03S450G00X18Z-10G82X15Z-29F1.5X14.6Z-29X14.2Z-29X14Z-29X13.85Z-29X13.85Z-29G00X100Z100M05M30工作任务44.1 机械加工工序卡片4.2 刀具卡片4.3 加工程序4.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G00X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M05M00T0101G95M03S1500F0.05 精加工；G0X32Z2N10G00X16G01Z0G03X24Z-4R4Z-20X26X28W-1Z-32N10X32G00X100Z100M05M304.3.2 工件左端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00X4.68G01Z0G03X10.58Z-2.48R3G01X14.98Z-8Z-12X16X20W-2Z-27X26X28W-1N20X32G00X100Z100M05M00T0202 4mm切槽刀G95M3S500F0.03G00X32Z2Z-27G01X16.1X21W1X16G04P2W-1G00X22W3G01X16W-2G00X32G00X100Z100M05M00T0303 60°螺纹车刀G95M03S400G00X22Z-10G82X19.2Z-23F1.5X18.6Z-23X18.2Z-23 X18.04Z-23 X18.04Z-23 G00X100Z100M05 M30工作任务55.1 机械加工工序卡片5.2 刀具卡片5.3加工程序5.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X14X28Z-12N20W-30G00X100Z100M5M00T0202 3mm的切槽刀；G95M03S500F0.03G0X32Z2Z-34G01X24.1X30W3X24W-3X30W8X24.1X30W3X24W-3X30G00X100Z100M5M3025.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G00X32Z2N10G00X0G01ZX12X16Z-2Z-20X16.45G03X20.45X-21.94R2N20G02X28Z-41R60G0X100Z100M5M00T0202 3mm的切槽刀；G95M3S500F0.03G00X20Z2Z20G01X12X18W1X12W-1X20G00X100Z100M5M00T0303 60度螺纹刀；G95M3S500G00X20Z2G82X25.6Z-18F1X25.4Z-18X25.3Z-18X25.2Z-18X25.1Z-18X24.99Z-18X24.99Z-18G00X100Z100M5M30工作任务66.2 刀具卡片6.3加工程序6.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0X20X24Z-2Z-20X27.4X28Z-20.3N20Z-45G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X32Z2Z-20G01X18.1X25W2X18W-2X25G00X100Z100M5M0T0303 60度螺纹刀；G95M3S500G00X26Z2G82X23.2Z-17F2X22.8Z-17X22.6Z-17X22.4Z-17X22.2Z-17X21.84Z-17X21.84Z-17G00X100Z100M5M306.3.2 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X32Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X32Z2N10G00ZX0G01Z0G03X9Z-2.03R6X17.44Z-35.51R30N20G02X28Z-55R14G00X100Z100M5M30工作任务77.1 机械加工工序卡片7.2 刀具卡片7.3 加工程序7.3.1 工件左端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X37.38G01Z0X37.98Z-0.3Z-25N20X42G00X100Z100M05M00T0202 5mm切槽刀；G95M3S500F0.03G00X42Z2Z-14G01X34G04P2G00X42G00X100Z100M05M307.3.2工件右端加工程序：%0002T0101 90°外圆车刀；G95M3S600F0.15G00X42Z2G71U1.2R0.5P10Q20X0.8 G00X100Z100M05M00T0101G95M3S1500F0.05G00X42Z2N10G00X0G01Z0G03X16Z-8R8G01X18X20W-1Z-28X20.08X24.98Z-48Z-52X37.38X37.98W-0.3N20X42G00X100Z100M05M00T0404 4mm切槽刀；.G95M03S500F0.03G00X22Z2Z-28G01X18G04P2G00X22W1G01X18W-1G00X100Z100M05M00T0303 60°螺纹车刀；G95M03S400G00X22Z-6G82X19.2Z-25F1.5X18.6Z-25X18.2Z-25X18.04Z-25X18.04Z-25G00X100Z100M05M30工作任务88.1 机械加工工序卡片8.2 刀具卡片8.3 加工程序8.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 35°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X31.4X32Z-0.3Z-20G02X32Z-35R12N20G01W-5G00X100Z100M5M308.3.2 工件右端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00ZX0G01Z0X22X26Z-2Z-5G03X26Z-20R15G01Z-30X28N20X32Z-50G00X100Z100M5M00T0202 60度螺纹刀；G95M3S500G00X34Z-29G82X31.2Z-51I2.1F2X30.6Z-51X30.2Z-51X29.8Z-51X29.4Z-51X29.4Z-51G00X100Z100M5M30工作任务99.1 机械加工工序卡片9.2 刀具卡片9.3 加工程序9.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X26X30-2Z-19X41.4X42Z-19.3Z-31 加了4毫米；X47.4X48Z-37.3N20Z-55G00X100Z100M05M00T0202 3mm的切槽刀；G95M3S500F0.03G00X52Z2Z-19G01X26.1X32W1X26W-1G00X52Z-38G01X32.1X50W2X32W-2X50W5X48X32W-3X50W-5X48X32W3X50G00X100Z100M5M00T0303 60度的螺纹刀；G95M3S500G82X28.9Z-17F2X28.3Z-17X27.7Z-17X27.3Z-17X27.2Z-17X27.2Z-17G00X100Z100M5M308.3.2 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0G03X30Z-7.5R18.75X45Z-30R37.5X32Z-51.11R37.5G01W-5.89X48W-3N20X50G00X100Z100M5M30工作任务1010.2 刀具卡片10.3 加工程序10.3.1 工件左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X62Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X49.4G01Z0X50Z-0.3Z-22N20X62G00X100Z100M05M3010.3.2 工件左端内孔加工程序：O0002 文件夹名；%0002 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G00X34.4G01Z0X30.4Z-2Z-20X25.42X26.02W-0.3Z-31N20X22Z2G00X100Z100M05M00T0303 5mm内孔切槽刀；G95M03S500F0.03G00X22Z2Z-20G01X28.4X22W2X28.4W-2G00X22Z2G00X100Z100M05M00T0404 60°内螺纹车刀；G95M03S400G00X22Z2G82X30Z-16F1.5X30.6Z-16X31Z-16X31.8Z-16X32Z-16X32Z-16G00X100Z100M05M3010.3.3 工件右端外圆加工程序：O0003 文件夹名；%0003 程序名；T0101 35°尖刀；G95M3S500F0.15G0X62Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X62Z2N10G00X56G01Z0G03X45.73Z-16.16R28G02X50Z-50R27G00X62G00X100Z100M05M3010.3.4 工件右端内孔加工程序：O0004 文件夹名；%0004 程序名；T0202 内孔车刀；G95M3S400F0.15G0X22Z2G71U1R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0202G95M3S800F0.05G0X22Z2N10G0050G01Z0G03X28.02Z-20.71R25G01Z-40.71X23.42X24.02W-0.3N20X22Z2G00X100Z100M05M30工作任务1111.1 机械加工工序卡片11.2 刀具卡片11.2 加工程序11.3.1工件左端加工程序O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.4N20Z-35G00X100Z100M5M3011.3.2工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0X42.4X43Z-0.3N20Z-12G00X100Z100M5M3011.3.3工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00ZX0G01Z0G03X23.03Z-3.49R20.76X27.57Z-5.81R7.83N20G02X43Z10R9G00X100Z100M5M3011.3.4 工件左端加工程序；O0001 文件夹名；%0021 程序名；T0101G95M3S500F0.15G0X10Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S1500F0.05G0X10Z2N10G00X43G01Z0G02X27.57Z-4.91R9G03X23.03Z-6.51R7.83N20X12Z-9.12R20.76G0X10Z2X100Z100M5M30工作任务1212.1 机械加工工序卡片12.2 刀具卡片12.3 加工程序12.3.1 件2左端外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X25.98X29.98Z-2Z-25N20X42G00X100Z100M05M00T0202 4mm切槽刀；G95M03S500F0.03G00X35Z2Z-25G1X26X35G00X100Z100M05M30件2 右端程序:0002 文件名；%0002 程序名；T0101 90°外圆车刀；G95M3S600F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1 G00X100Z100M05M00T0101G95M3S1500F0.05G0X42Z2N10G0X0G1Z0N20G03X30Z-30.66R19G0X100Z100M512.3.2 件1左端外圆程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G0X47.99N20Z-15G00X100Z100M5M30T0303 内孔车刀；G95M3S400F0.15G0X242G71U1.2R1P10Q20X-0.5Z0.1G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G03X38Z-[SQRT19*19-15*15]R19 G1X24N20Z2G00X100Z100M5M30件1 右端程序:0003 文件名；%0003 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1 G00X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N20G00X36G1Z0X40W-2X40Z-25N20X48W-15G00X100Z100M5M00T0303 内孔车刀；G95M3S450F0.15G0X24Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0303G95M3S550F0.08G0X24Z2N10G0X34G1Z0X30W-2Z-40N20X28G0Z2G00X100Z100M5M30工作任务1313.2 刀具卡片13.3 加工程序13.3.1 件2外圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X47.4X48Z-0.3N20Z-32：G00X100Z100M5M3013.3.2 件1左端外圆加工程序；O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X52Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X52Z2N10G00X0G01Z0X46X48Z-1N20Z-25G00X100Z100M5M3013.3.3 件1 右端加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X5Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X5Z2N10G00X0G01Z0X30X36Z-30N20X50G00X100Z100M5M3013.3.1 件2内孔加工程序；O0001 文件夹名；%0001 程序名；T0101 内孔车刀；G95M3S500F0.15G0X26G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S800F0.05G0X26Z2N10G00X36G01Z0N20Z-30G0X28Z2X100Z100M5M30工作任务1414.1 机械加工工序卡片14.2 刀具卡片14.3 加工程序14.3.1 件2外圆加工程序：O0001 文件夹名；%000 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X37.4X38Z-0.3N20Z-35G00X100Z100M5M3014.3.2 件1左端圆加工程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X34X38Z-2Z-25N20X40G00X100Z100M5M3014.3.3 件1右端外圆加工程序；O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；G95M3S500F0.15G0X42Z2：G71U1.2R1P10Q20X0.5Z0.1G0X100Z100M5M0T0101G95M3S1500F0.05G0X42Z2N10G00X0G01Z0X26X30Z-2Z-30N20X40G00X100Z100M5M00T0202 3mm刀宽切槽刀；G95M3S500F0.03G00X42Z2Z-30G01X26.1X32W2X26.1X32W2X30X26W-2W-2X32G00X100Z100M5M00T0303 60°螺纹刀；G95M3S500G00X38Z2G82X29.2Z-25F1.5X28.8Z-25X28.4Z-25X28.2Z-25X27.83Z-25X27.83Z-25G000X100Z100M5M3014.3.3 件2内孔加工程序；O0001 文件夹名；%0001 程序名；T0101 内孔车刀；G95M3S400F0.15G0X26Z2G71U1.2R1P10Q20X-0.5Z0.1 G0X100Z100M5M0T0101G95M3S800F0.05G0X26Z2N10G00X31.83G01Z0X27.83Z-2N20Z-32G0X24Z2X100Z100M5M00T0202 60度内孔螺纹刀；G95M3S400G00X28Z2G82X28.6X-32F1.5X29Z-32X29.4Z-32X29.8Z-32X29.9Z-32X30Z-32X30Z-32G00X100Z100M5M30。
华中数控车床实训图纸及参考程序Document number：NOCG-YUNOO-BUYTT-UU986-1986UT工作任务1 机械加工工序卡片材料φ40×68mm 零件图号4号系统HNC21/22T 工序号序号工步内容G指令T刀具切削用量s（r/min) f（mm/r）ap（mm）1 装夹毛坯右端，伸出长度35mm,粗、精车削工件左端外形。
G71T0101 粗车：S600精车：S1500粗车：精车：粗车：精车：2 掉头装夹φ30外圆，粗、精车工件右端外形。
G71 T0101 同上同上同上刀具卡片课题工作任务一零件名称轴零件图号4号序号刀具名称及规格刀尖半径数量加工表面1 T0101 1 整个零件外形23加工参考程序1.3.1 工件左端程序：O0001 文件夹名；%0001 程序名；T0101 90°外圆车刀；95M600FG00X42Z2100M95M1500F 精加工；G00X42Z2N10G00X27G01Z0Z-20X35Z-68N20X42G00X100Z100M05M301.3.2 工件右端程序；O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；95M600FG00X42Z2100M95M1500F10G100M工作任务2机械加工工序卡片材料φ40×74mm 零件图号4号系统HNC21/22T 工序号序号工步内容G指令T刀具切削用量s（r/min) f（mm/r）ap（mm）1 装夹毛坯右端，伸出长度25mm,粗、精车削工件左端外形。
G71T0101 粗车：S500精车：S1500粗车：精车：粗车：精车：2 掉头装夹φ38外圆，粗、精车工件右端外形。
G71 T0101 同上同上同上刀具卡片课题工作任务二零件名称轴零件图号4号序号刀具名称及规格刀尖半径数量加工表面1 T0101 1 整个零件外形23加工程序2.3.1 工件左端加工程序：O0001 文件夹名；%0021 程序名；T0101 90°外圆车刀；95M3500FG0X42Z295M31500F10G2.3.2 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；95M3500FG0X42Z295M31500F10G工作任务3机械加工工序卡片材φ30×72mm 零件4号系统HNC21/22T 工序刀具卡片加工程序3.3.1 工件右端加工程序：O0002 文件夹名；%0022 程序名；T0101 90°外圆车刀；95M600FG00X32Z2100MM00T010195M1500FG00X32Z2N10G00X0G01Z0G1Z-25G00X100Z100M05M303.3.2 工件右端加工程序：O0002 文件夹名；%0002 程序名；T0101 90°外圆车刀；95M600FG00X32Z2100M95M1500F10G100M 4mm宽的切槽车刀；95M450FG00X18Z-33G01X12G04P2G0X18X100Z100M05M00T0303 60°螺纹刀；G95M03S450G00X18Z-10-29FX14Z-29G00X100Z100M05M30工作任务4机械加工工序卡片材料φ30×72mm 零件图号4号系统HNC21/22T 工序号序号工步内容G指令T刀具切削用量s（r/min) f（mm/r）ap（mm）1 装夹毛坯右端，伸出长度35mm,粗、精车削工件左端外形。

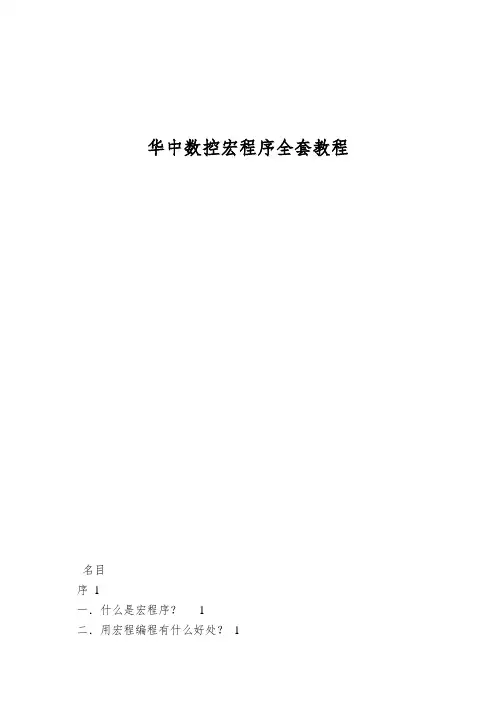

华中数控宏程序全套教程名目序1一．什么是宏程序？1二．用宏程编程有什么好处？1一．宏变量及宏常量11．宏变量12．局部变量33．全局变量34．系统变量45．常量5二．运算符与表达式51．算术运算符52．条件运算符53．逻辑运算符54．函数65．表达式与括号66．运算符的优先级77．赋值号= 78．注释7三．程序流程操纵71．条件分支IF 82．条件循环WHILE 9四．子程序及参数递传111．一般子程序112．宏子程序113．全局变量传参数124．局部变量传参数125．系列零件加工146．高级参考16五．宏编程实例191．数车编程19（1）函数曲线加工通用宏程序19（2）抛物线车削1 19（3）抛物线车削2 20（4）抛物线车削3 20（5）抛物线车削4 21（6）抛物线车削5（G71与宏程序） 22（7）抛物线车削6 23（8）正弦线车削23（9）抛物线与椭圆车削24（10）椭圆粗、精车削25（11）用子程序完成粗、精加工26（12）变螺距螺纹282．数铣编程28（1）直线段靠近整园的宏程序29（2）螺旋线走刀29（3）来回铣削的方法30（4）铣平面31（5）铣斜面31（6）铣半圆柱33（7）铣半球35（8）多次旋转的宏编程37（9）切圆台与斜方台37（10）铣椭圆38（11）铣孔39（12）倒圆角加工39（14）抛物斜边岛屿加工43（15）凹球曲面加工44（16）螺纹镗刀铣螺纹45（17）圆柱45（18）直斜边岛屿加工45（19）圆弧斜边岛屿加工45（20）椭球面加工的宏程序实例45（21）自定义G指令46附件471．华中数控指令一览472．固定循环指令的宏程序实现47 G73 47G74 49G76 50G81 52G82 53G83 55G84 57G85 59G86 60G87 61G88 63G89 652．华中数控系统系统变量一览66(1)子程序嵌套局部变量 66(2)刀具有关系统变量67(3)坐标有关系统变量： 67(4)参考点有关系统变量 68(5)系统状态变量 703．数学知识71序一．什么是宏程序？什么是数控加工宏程序？简单地讲，宏程序是一种具有运算能力和决策能力的数控程序。
