CL17_余氯分析仪.

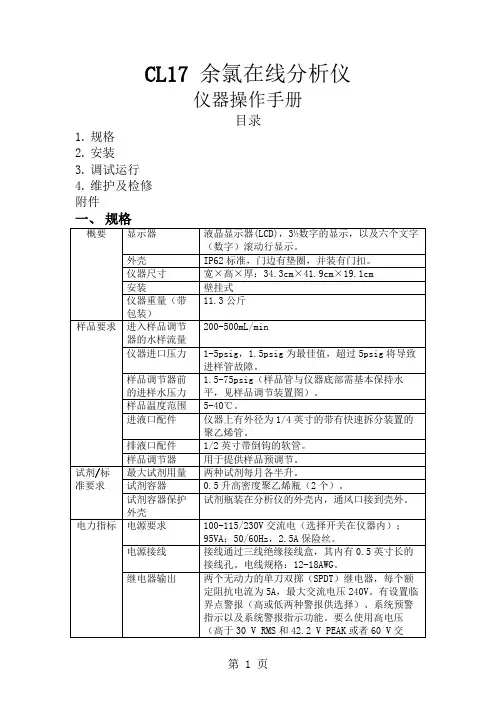

CL17 余氯在线分析仪仪器操作手册目录1.规格2.安装3.调试运行4.维护及检修附件一、规格2.1 仪器拆箱从装运的纸箱中取出分析仪，检查其是否有任何损害。

除试剂外，核对安装成套部件（编号：55164-00）和维护成套部件（编号：54443-00）。

如果这些部件中发现有任何缺失或者损坏，请立即联络哈希公司或者销售代表。

安装和维护成套部件的组成列于第50页可更换配件。

2.2 仪器操作环境仪器外壳设计适用于常规用途的室内安装，而操作环境温度应保持在10～40℃。

安装时注意防水防阳光直射。

2.3 仪器为壁挂式安装该仪器为壁挂式安装，图1、图2和图3中有尺寸及其他安装信息。

使用1/4英寸螺钉安装。

在现场安装时，尽量将仪器靠近采样点，以确保每个工作周期都可完成样品的更新。

在仪器侧面和底部留出足够的空间以方面接管线和电线。

图1 CL17仪器尺寸（1）继电器接口网络及4-20mA接口电源接口图2 CL17仪器尺寸（2）图3 CL17仪器尺寸（3）模拟信号记录仪交流电分析仪用户接线示意图2.4 管道连接样品进口和排出口连接处位于仪器的底部，使用快速接管装置，所接管道的外径为1/4英寸，见图4。

只要将外径为1/4英寸的管道插入接管装置中就可进行连接。

当管道为正确连接时，两个特殊的卡套将相互对接上。

而如果位置未被接好，施加水压后将会发生变松。

样品排出装置要求接内径为1/2英寸的软管（未提供）。

注意：样品排出液含有分析废物，包括样品和化学试剂。

在正常运行时，密闭排液不会产生废物。

但在溢出或泄漏时，可能会产生部分废物。

尽管所使用的化学物质浓度低，但最好与当地权威机构协商处置产生的废物。

危险：安装的1/2英寸密封排液管须保证至少3英寸长，以防止灰尘进入仪器。

切勿塞住排液口，排液口保持通畅可使发生泄漏时及时排走水样。

小心：分析仪仅用于水样。

图4 管道连接溢流口推荐用1/2英寸管2.5 样品管线安装选择一个好的具有代表性的采样点，对于实现仪器的最佳分析效果非常重要。

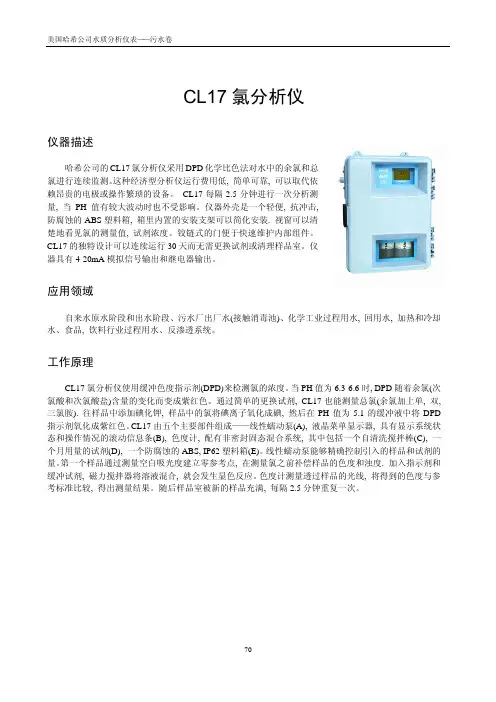

CL17氯分析仪仪器描述哈希公司的CL17氯分析仪采用DPD化学比色法对水中的余氯和总氯进行连续监测。

这种经济型分析仪运行费用低, 简单可靠, 可以取代依赖昂贵的电极或操作繁琐的设备。

CL17每隔2.5分钟进行一次分析测量, 当PH值有较大波动时也不受影响。

仪器外壳是一个轻便, 抗冲击,防腐蚀的ABS塑料箱, 箱里内置的安装支架可以简化安装. 视窗可以清楚地看见氯的测量值, 试剂浓度。

铰链式的门便于快速维护内部组件。

CL17的独特设计可以连续运行30天而无需更换试剂或清理样品室。

仪器具有4-20mA模拟信号输出和继电器输出。

应用领域自来水原水阶段和出水阶段、污水厂出厂水(接触消毒池)、化学工业过程用水, 回用水, 加热和冷却水、食品, 饮料行业过程用水、反渗透系统。

工作原理CL17氯分析仪使用缓冲色度指示剂(DPD)来检测氯的浓度。

当PH值为6.3-6.6时, DPD随着余氯(次氯酸和次氯酸盐)含量的变化而变成紫红色。

通过简单的更换试剂, CL17也能测量总氯(余氯加上单, 双, 三氯胺). 往样品中添加碘化钾, 样品中的氯将碘离子氧化成碘, 然后在PH值为5.1的缓冲液中将DPD 指示剂氧化成紫红色。

CL17由五个主要部件组成——线性蠕动泵(A), 液晶菜单显示器, 具有显示系统状态和操作情况的滚动信息条(B), 色度计, 配有非密封固态混合系统, 其中包括一个自清洗搅拌棒(C), 一个月用量的试剂(D), 一个防腐蚀的ABS, IP62塑料箱(E)。

线性蠕动泵能够精确控制引入的样品和试剂的量。

第一个样品通过测量空白吸光度建立零参考点, 在测量氯之前补偿样品的色度和浊度. 加入指示剂和缓冲试剂, 磁力搅拌器将溶液混合, 就会发生显色反应。

色度计测量透过样品的光线, 将得到的色度与参考标准比较, 得出测量结果。

随后样品室被新的样品充满, 每隔2.5分钟重复一次。

接线图1. 电源接线图2. 继电器接线图3. 模拟量输出接线图仪器安装图仪器技术指标测量范围0-5mg/L余氯或总氯准确度±5%或±0.035mg/L按CL2计, 取较大值精度±5%或±0.005mg/L按CL2计, 取较大值最低检测限0.035mg/L使用周期每2.5分钟完成一个样品的分析样品预处理, 进口压力1-75psig样品流速最低流速为200ml/min样品温度范围5-40℃操作温度5-40℃操作最大湿度40℃时为90%干扰溴化物, 二氧化氯，高锰酸和臭氧之类的氧化剂将导致正误差;六价铬也会产生正误差; 硬度不能超过1000mg/L(以CaCO3计) 记录仪输出一路4-20mA, 在0-5mg/L范围内可以设定报警两个可选浓度报警, 分析仪系统报警或分析仪关闭报警; 每个报警都配有一个SPDT继电器, 额定电流5A, 负载230V AC可选的外部输出AquaTrend网络界面电源100-115/230V AC，50/60Hz(可切换, 最大值90V A)样品进口连接外径1/4英寸管，快速断开装置排水连接内径1/2英寸软管空气吹扫外径1/4英寸管, 快速断开装置, 每分钟0.1立方英尺仪表气，压力小于20psig证书CE认可， ETL-UL 1262， ETL-CSA22.2 No.142外壳ABS塑料，IP62外壳，两扇聚碳酸酯窗尺寸高16.5”(42mm)，宽12.5”(32mm)，深7”(18mm)安装壁挂式运输重量11.3kg产品选型哈希CL17氯分析仪包括主机, 供一个月使用的试剂, 备用泵管, 壁挂安装组件和用户手册。

余氯检测仪使用方法
1. 准备工作：将余氯检测仪取出，检查是否有明显损坏或污垢，充好电。

2. 打开仪器：按下界面上的开机键，仪器开机。

进入主界面后，选择“余氯检测”功能。

3. 校准仪器：在使用之前，需要校准仪器。

将仪器浸入标准液中，按照仪器说明书的指示进行校准。

4. 进行检测：将测量头浸入待测溶液中，待仪器稳定后读数。

如需连续测量，可按照仪器说明书进行设置。

5. 记录结果：记录测量结果，并及时上传到数据中心或导出到电脑等存储设备中，以备后续分析使用。

6. 关机：使用完毕后，按下关机键，仪器自动关闭。

将仪器收好，妥善保存。

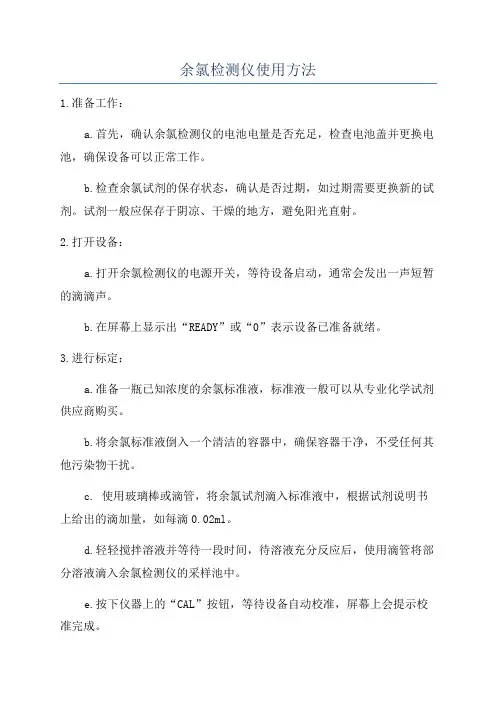

余氯检测仪使用方法1.准备工作：a.首先，确认余氯检测仪的电池电量是否充足，检查电池盖并更换电池，确保设备可以正常工作。

b.检查余氯试剂的保存状态，确认是否过期，如过期需要更换新的试剂。

试剂一般应保存于阴凉、干燥的地方，避免阳光直射。

2.打开设备：a.打开余氯检测仪的电源开关，等待设备启动，通常会发出一声短暂的滴滴声。

b.在屏幕上显示出“READY”或“0”表示设备已准备就绪。

3.进行标定：a.准备一瓶已知浓度的余氯标准液，标准液一般可以从专业化学试剂供应商购买。

b.将余氯标准液倒入一个清洁的容器中，确保容器干净，不受任何其他污染物干扰。

c. 使用玻璃棒或滴管，将余氯试剂滴入标准液中，根据试剂说明书上给出的滴加量，如每滴0.02ml。

d.轻轻搅拌溶液并等待一段时间，待溶液充分反应后，使用滴管将部分溶液滴入余氯检测仪的采样池中。

e.按下仪器上的“CAL”按钮，等待设备自动校准，屏幕上会提示校准完成。

4.进行测量：a.使用玻璃棒或滴管，将待测水样抽取到干净且无余氯的容器中。

如果检测自来水中的余氯含量，可以直接使用自来水样品进行测量。

b.使用滴管，将余氯试剂滴入容器中，根据试剂说明书上给出的滴加量和样品体积进行操作。

c.轻轻搅拌溶液并等待一段时间，待溶液充分反应后，使用滴管将部分溶液滴入余氯检测仪的采样池中。

d. 按下设备上的“TEST”按钮，等待设备自动测量并显示结果。

数值通常以mg/L或ppm为单位。

5.清洁设备：a.使用干净的纸巾或软布将余氯检测仪的采样池擦干净，以防止试剂残留。

b.将设备存放在阴凉干燥的地方，避免阳光直射和水汽侵入。

余氯分析仪的测量原理余氯分析仪工作原理余氯分析仪是一种常用的分析仪器，可同时测量余氯、pH值、温度，可广泛应用于电力、自来水厂、医院等行业中各种水质的余氯和pH值连续监测。

测量原理：电解液和渗透膜把电解池和水样品隔开，渗透膜可以选择性让ClO穿透；在两个电极之间有一个固定电位差，生成的电流强度可以换算成余氯浓度在阴极上：ClO+2H+2e→Cl+H2O在阳极上：Cl+Ag→AgCl+e由于在确定温度和pH值条件下，HOCl、ClO和余氯之间存在固定的换算关系，通过这种方式可测量余氯。

紧要特点：中文液晶显示，中文菜单式，中文记事；预制的长寿命渗透膜，易于更换；防水防尘设计：防护等级IP65，适合户外使用；电磁兼容性（EMC/RFI）设计：按欧洲标准EN50081/50082设计制造；报警功能：报警信号隔离输出，报警上、下限可任意设定，报警滞后撤消。

余氯分析仪的特点及操作注意事项余氯分析仪简单的说就是用于快速检测余氯的仪器。

余氯分析仪的使用对于水厂及工矿企业、生活或工业用水质分析有紧要意义。

多多了解余氯分析仪特点及操作注意事项，有助于大家把握正确的操作规程，且更好的去使用余氯测定仪。

余氯分析仪的特点都有哪些：1、稳定、牢靠依据工业和环境在线的要求，将电气部分和水力管道部分完全，这种简单稳定的LFA系统结构确保了分析仪在电气、水力等方面的高度稳定性，保证了分析仪可以长时间稳定运行。

2、自动校正分析仪依据用户设定的校正时间和校正类型来进行校正，所得结果将与原分析仪储存的校正结果进行比较；若小于用户设置的误差限值，则接受并替换原有校正参数，若大于用户设置的限制，则不替换原有校正参数并有报警信号输出。

3、便于安装分析仪在出厂前成功经过并通过一系列测试。

安装时只需连接药剂管、样品管道、纯水管道、废液管道和电源线，设定好参数即可启动。

4、自动稀释可自动对高浓度样品进行稀释5、测量间隔可依据实际情况自由设定用户可以依据自由设定测量时间间隔。

CL17sc余氯仪的测量原理是采用光度法测量余（总）氯含量。

当水样中存在余（总）氯时，会与试剂发生化学反应，生成带有特定波长的可检测性物质。

仪器通过测量这些物质的光吸收度来确定余氯的浓度。

这种原理使得仪器能够准确地测量水样中的余氯含量。

在具体操作中，CL17sc余氯仪通过测量空白吸光度建立零参考点，在测量氯之前补偿样品的色度和浊度。

随后，指示剂溶液和缓冲液加入样品中，通过磁力搅拌子使样品发生显色反应。

随后，色度计测量透过样品的吸光度，将得到的吸光度与参考标准比较，得出测量结果。

最后样品室被新的样品充满，每隔2.5/10分钟重复一次。

CL17sc余氯仪的应用范围包括饮用水、废水、食品和饮料、制药、电力、半导体等。

这种仪器采用DPD（N，N-二乙基-1，4-苯二胺）比色法检测氯的浓度。

由于加入缓冲试剂，样品被调整到一定的pH值范围，DPD会与水样中的余氯或总氯反应生成紫红色化合物，余氯检测仪采用分光光度法测量其吸光度变化从而得出水样中余氯/总氯浓度。

请注意，使用CL17sc余氯仪时，应遵循仪器说明书和相关操作规范，以确保测量结果的准确性和可靠性。

如有任何疑问或需要技术支持，请联系制造商或专业技术人员。
