常见灯具灯头MRGUEBEG图文详解

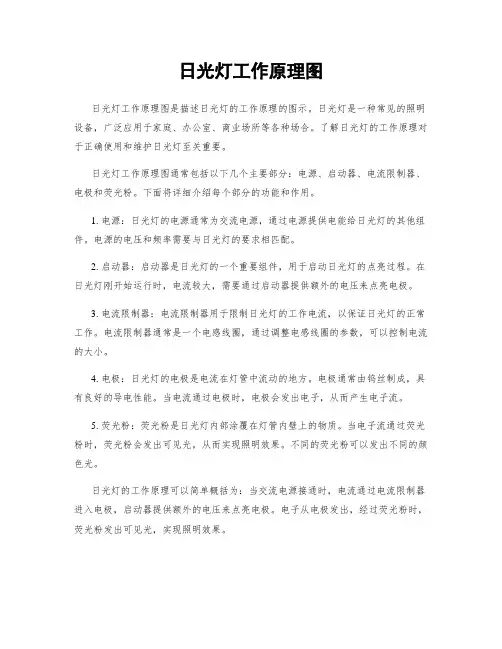

日光灯工作原理图日光灯工作原理图是描述日光灯的工作原理的图示。

日光灯是一种常见的照明设备，广泛应用于家庭、办公室、商业场所等各种场合。

了解日光灯的工作原理对于正确使用和维护日光灯至关重要。

日光灯工作原理图通常包括以下几个主要部分：电源、启动器、电流限制器、电极和荧光粉。

下面将详细介绍每个部分的功能和作用。

1. 电源：日光灯的电源通常为交流电源，通过电源提供电能给日光灯的其他组件。

电源的电压和频率需要与日光灯的要求相匹配。

2. 启动器：启动器是日光灯的一个重要组件，用于启动日光灯的点亮过程。

在日光灯刚开始运行时，电流较大，需要通过启动器提供额外的电压来点亮电极。

3. 电流限制器：电流限制器用于限制日光灯的工作电流，以保证日光灯的正常工作。

电流限制器通常是一个电感线圈，通过调整电感线圈的参数，可以控制电流的大小。

4. 电极：日光灯的电极是电流在灯管中流动的地方。

电极通常由钨丝制成，具有良好的导电性能。

当电流通过电极时，电极会发出电子，从而产生电子流。

5. 荧光粉：荧光粉是日光灯内部涂覆在灯管内壁上的物质。

当电子流通过荧光粉时，荧光粉会发出可见光，从而实现照明效果。

不同的荧光粉可以发出不同的颜色光。

日光灯的工作原理可以简单概括为：当交流电源接通时，电流通过电流限制器进入电极，启动器提供额外的电压来点亮电极。

电子从电极发出，经过荧光粉时，荧光粉发出可见光，实现照明效果。

需要注意的是，日光灯的工作原理图只是对日光灯工作原理的简单描述，实际的日光灯内部结构更加复杂。

在实际应用中，还需要考虑电路的稳定性、电源的稳定性以及其他一些细节问题。

总结起来，日光灯工作原理图是对日光灯的工作原理进行图示和说明的文本。

通过了解日光灯的工作原理，我们可以更好地理解日光灯的使用和维护，确保日光灯的正常工作。

常用灯头规格及应用介绍灯头作为灯具不可缺少的组成部件，用以利用灯座或灯连接件与电源连接的灯部件，并且多数情况下用于将灯固定在灯座上。

灯头有各种型号以及材质，可以按材质、装配方式、功能等特点进行分类。

1.灯头按材质分类：（1）电木类灯头，如下图所示：（2）陶瓷类灯头，如下图所示：（3）塑胶类灯头，如下图所示：（4）金属类灯头，如下图所示：2.按不同装配方式分类：（1）螺口式灯头，如E14/E26/E27等灯头；（2）卡扣式灯头，如B22/BA9/BA15等，如下图所示：（3）杂类灯头，如S14/SV7彩灯用灯头/闪光灯灯盒用灯端；（4）插脚式灯头，如G13/G5/GU10等，如下图所示：（5）预聚焦式灯头，如P18S灯头/P26s灯头等；3.灯头的命名规则由于灯头型号种类繁多，为了方便分类、易读，对各类灯头进行了系统符号分类定义。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头只应该用一个符号来命名，该符号系统不能用于识别灯头所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

（1）符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

图文详解LED灯座规格E27 MR16 GU10等的含义•灯的接口灯座常用的有3种，分别为E27、MR16、GU10。

MR16、E27、GU10指不同的灯座规格，有叫它们射灯也有叫灯杯。

E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头。

还有E40等。

MR16的口径=16×1/8=2英寸≈50mm在外形上,MR系列是细针脚，MR16是低压灯。

GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米"mm"）。

GU10是两个圆形的插脚,GU10为高压灯。

LED灯座规格标准常识：E27、E40、E14•从安装方式分为卡口、螺口等方式，从材料分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座等等，另根据使用环境有的灯座防护级高达IP68，在选购时请根据需要制定相应的IP防护级灯座（防水等），通常用灯座会用到IEC（国际电工委员会标准）安全认证，灯座分类：E14、E27、E12、E26等E开头通常为：螺口灯座GU10等GU开头的指的为我们日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。

MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。

MR16, GU10是大家的灯座不同，PAR30,38 是直径不同，都是世界通一的标准和叫法，都是灯杯，射灯的叫法，各适合不同的天花灯的灯座。

MR16 在照明行业里指最大外径为2英寸的带多面反射罩的灯具，MP11就是比MR16小一点的灯具,。

MRMR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mmPAR灯一般有PAR30 PAR36 PAR46 PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代AR111/AR70是铝质冷反光卤素射灯E27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。

产品主名称+ 颜色+LED类型粒数+电压代码+功率--□□□□□1 2 3 4 5 61、代表产品的主命名：射灯系列：MR11 MR16 GU10 JDR JCDR GU10T(GU10筒灯)，GU20PAR灯类：Par20 Par30 Par38 Par56灯泡系列：A45，A50，A55，A60，C30，C37，G40，G45，G50，G60，G80橱柜天花：Gx53，Ceiling，R灯系列：R39，R50，R63，R80，R111T管系列：T5，T8，Tube（如TOP 灯条），路灯系列：Street bulb路灯泡，Street Light 成品路灯调光产品：在主名称前加字母D，即Dimmer2、代表产品的颜色：红R，绿G，蓝B，黄Y，全彩F。

暖白W（Warm White,2700-3500K）,商业白N（Nature White,3500-5000K）日光白D（Daylight White,5000-7000K），冷白C（Cool White,7000-9000K）3、代表LED的类型粒数：D：直插圆头R：草帽头T：TOP 3535 F：TOP 5050 P：大功率S：贴片99粒以下直接用两位标明数字，如T07，D80100粒以上用对应码，用英文字母+数字表示：A1：108粒，A2：120粒，A3：150粒，A4：160粒A5：180粒，A6：198粒B1：280粒C：代表300粒以上，D：400以上4、电压代码：电压代表明细ADC1.5VK宽压，AC11－15VBDC3.0VE电子变压器CDC4.5VPADC12VDDC6.0VQAC100-130VFDC12VTAC200-240VGDC24VVAC100-240VX其它电压5、产品的功率用数字直接表示产品的功率，采用四舍五入的方式进行：如1*3W的功率为3.9W，用数字表示为“4”，普通射灯的功率为1.3W用数字“1”表示6、产品编码产品内部流水号示例：MR16 DD21P2-5 xxxx 代表：MR16，日光白，直插LED21颗，ADC12V，2W；DA60 WP05V6-8 xxxx 代表：调光A60灯泡，暖白大功率5颗，100－240V，6W；Par38 NP12V18-6xxxx 代表：大功率Par38，商业白12颗，100－240V，18W。

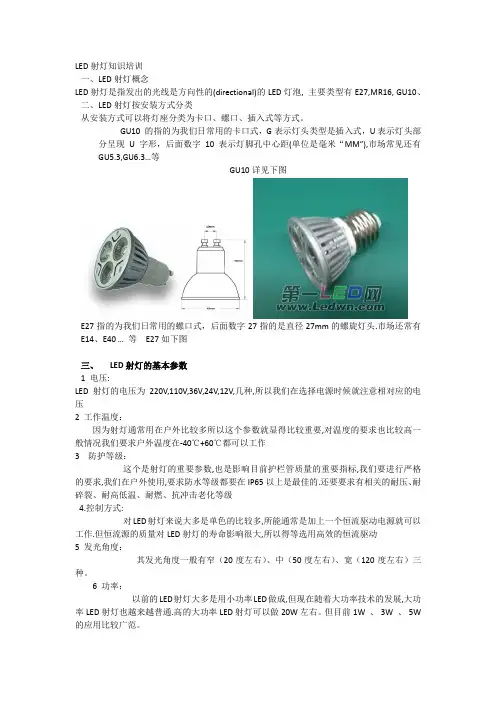

LED射灯知识培训一、LED射灯概念LED射灯是指发出的光线是方向性的(directional)的LED灯泡, 主要类型有E27,MR16, GU10、二、LED射灯按安装方式分类从安装方式可以将灯座分类为卡口、螺口、插入式等方式。

GU10 的指的为我们日常用的卡口式，G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字10表示灯脚孔中心距(单位是毫米“MM”),市场常见还有GU5.3,GU6.3…等GU10详见下图E27指的为我们日常用的螺口式，后面数字27指的是直径27mm的螺旋灯头.市场还常有E14、E40 … 等E27如下图三、LED射灯的基本参数1 电压:LED射灯的电压为220V,110V,36V,24V,12V,几种,所以我们在选择电源时候就注意相对应的电压2 工作温度：因为射灯通常用在户外比较多所以这个参数就显得比较重要,对温度的要求也比较高一般情况我们要求户外温度在-40℃+60℃都可以工作3 防护等级：这个是射灯的重要参数,也是影响目前护栏管质量的重要指标,我们要进行严格的要求,我们在户外使用,要求防水等级都要在IP65以上是最佳的.还要要求有相关的耐压、耐碎裂、耐高低温、耐燃、抗冲击老化等级4.控制方式:对LED射灯来说大多是单色的比较多,所能通常是加上一个恒流驱动电源就可以工作.但恒流源的质量对LED射灯的寿命影响很大,所以得等选用高效的恒流驱动5 发光角度：其发光角度一般有窄（20度左右）、中（50度左右）、宽（120度左右）三种。

6 功率：以前的LED射灯大多是用小功率LED做成,但现在随着大功率技术的发展,大功率LED射灯也越来越普通.高的大功率LED射灯可以做20W左右。

但目前1W 、3W 、5W 的应用比较广范。

四、LED射灯的特征（1）效率高：大功率ＬＥＤ的发光效率已＞４５ｌｍ/Ｗ，更由于ＬＥＤ的光谱几乎全部集中于可见光波段，光效远远大于白炽灯并逐步接近节能灯和荧光灯；（2）不会给人眼带来负面影响，长时间阅读或工作不会有眼睛发疼发胀的现象；（3）显色性好：与荧光灯相比，大功率ＬＥＤ台灯的显色指数高，通常在８０左右。

常用灯头规格及用法介绍一)灯头种类1按材质分：1.1电木类(phenolic)【图一】1.2陶瓷类(porcelain)【图二】1.3金属类ａ、铝壳【图三】ｂ、铜壳【图四】图一 图二 图三图四 图五 图六2按代码口径分：2.1E12(UL称为CandelabraBase)此类型灯头多用于美国﹑加拿大﹑日本市场2.2E14此类型灯头多用于日本﹑欧洲和南美地区2.3E17(UL称为InstermediateBase)此类型灯头多用于美国﹑日本市场2.4E27/26(UL称为ＭediumBase)此类型灯头多用于美国﹑加拿大﹑欧洲﹑日本市场2.5G8(卤素灯头)此类型灯头多用于美国﹑加拿大.2.6G9(卤素灯头)此类型灯头多用于美国﹑加拿大﹑欧洲市场【图五】2.7B15(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场2.8B22(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场说明：E─指灯头与灯泡结合方式为螺旋式﹐数字(27/26/14)表示螺壳螺纹内径。

例如：Ｅ27表示该灯头为螺旋式﹐螺壳螺纹内径为27mm.B─指灯头与灯泡结合方式为卡口式﹐数字(15/22)表示螺壳卡口内径﹒例如：B22表示该灯头为卡口式﹐螺壳卡口内径为22mm.G─指灯头与灯泡结合方式为插入式﹐数字(9/8/6.35)表示灯泡的两插脚中心距离﹒例如：G9表示该灯头为插入式﹐两插脚中心距离9mm.图七 图八 图九3按功能分3.1光身(平面)灯头Smooth【图一】3.2外环灯头a.全环灯头FullThreaded【图六】b.半环灯头HalfThreaded【图七】【图八】4、按灯头内部附加结构分4.1.无段式，一般指灯头无任何附加开关装置需依靠外来设备来控制灯头的熄灭﹒如：封闭式灯头【图八】4.2.二段式(on/off)灯头内有附加开关装置可直接控制灯泡为一亮一灭﹒如：拉链式灯头【图九】﹑推拉式灯头【图十】﹑二段式旋转灯头【图十一】4.3.三段式(3-way)灯头内有附加开关装置可直接控制灯泡为亮、再亮、更亮、熄灭,如：三段式旋转灯头【图十二】图十 图十一 图十二5、以灯头螺壳(Screwshell)分5.1.白口铜(铝口铜)﹐在UL1598中,一般使用在干燥环境﹐贴Drylocations标签5.2.红口铜(铝口铜阳极处理)﹐在UL1598中﹐一般使用在半干半湿环境﹐贴Damplocations标签.5.3.镍口铜(铜含量64%以上并镀镍)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.5.4.铜口铜(铜含量98%以上的红铜)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.6、以灯头接线方式分6.1.铆接式：直接将电线铆合在灯头上﹐一般使用在UL.CULT-MARK市场(CE不使用此种铆接方式)【图十三】6.2.锁式：利用灯头两极之螺丝锁住电线【图十四】6.3.插式：利用电线沾锡或打包线端子插入灯头两极【图十五】图十三 图十四 图十五7、根据灯头的设计制作工艺区分7.1.单灯式：单独一个灯头7.2.双胞胎式：二个灯头设计制作在一起﹐一般有背开【图十六】于对开【图十七】两种7.3.三胞胎式：三个灯头设计制作在一起【图十八】图十六 图十七 图十八二)灯头的用法及区分1、UL规定灯头材质的耐温温度.1.1.电木150℃一般使用在灯头在下灯泡在上且温度较低之情形1.2.红铜或铝200℃1.3.铜镀镍250℃1.4.镍合金315℃2、灯头极性2.1.根据灯头构造不一样灯头之正负极也不一样﹐如﹔a.E类螺旋式灯头正极(火线)为灯头底部舌片﹐负极(零线)为旁侧弹片或灯头螺壳.b.B类卡口式灯头无极性区分备注：所有的灯头舌片必须为铜镀镍或红铜﹐且灯头上需印有相应国家的认证标志3、灯头用法3.1.E12电木灯头一般用于蜡烛式吊灯,壁灯.且灯头在下灯泡在上.3.2.E27陶瓷灯头使用范围较广,适用于吊灯、吸顶灯、壁灯、卫浴灯、风扇灯等.且灯头方向没有限制,灯头在上在下或水平都可以.3.3.G9灯头主要用于一些灯罩较小,灯体尺寸较小之灯具,灯头方向没有限制,但只能配用卤素灯泡.3.4.光身灯头与外环灯头的选用主要依据玻璃的固定方式.用玻壳螺丝固定玻璃的一般用光身灯头.无玻壳螺丝固定玻璃的一般用外环灯头.。

灯头、灯座的型号命名方法及常用型号1.灯头灯座的完整符号采用下述形式。

灯头符号:(a(b (c -(d /(e ×(f灯座符号:(a (b (c -(d2. 基本符号㈠.符号的(a部分由一个或一个以上的大写字母组成,表示灯头或灯座的类型。

B--卡口灯头;BA--卡口灯头,最初用于汽车灯;BM--矿灯用卡口灯头;E--(爱迪生螺口灯头;F--带一个出触点的灯头(后面加小写字母表示触点的不同形式,例如:a--表示圆柱形插脚;b--表示带凹槽的插脚;c--表示特殊形状的插脚;G--两个或两个以上的凸出触点,例如插脚或接线柱;K--带导线连接件的灯头;P--预聚焦式灯头;R--带凹式触点的灯头;S--外壳式灯头--在灯座中不靠凸出部件来固定灯头;T--电话机用灯头;说明:在特殊情况下,如果这种灯头在电器或机械要求方面是不能(或不完全能互换的,则在后面加上大写字母X,Y,Z或U。

例如: GX24、GY4 、GU4;在特殊情况下,符号的(a部分之前可以带有一数字,通常是2。

该符号表示整个灯头是一个由2个(或2个以上单个类似灯头构成的组合灯头。

例如2G11 、2G11;㈡.符号的(b部分由数字构成,它表示灯头主要尺寸的近似值,单位是mm。

该主要与基本符号字母的关系如下所示B,BA,BM,K和S后面的数字表示外壳的直径;例如:B22--表示外壳直径约为22mm的卡口灯头E后面的数字指螺纹的牙顶直径;例如:E27—表示螺纹牙顶直径为10mm的螺口灯头F后面的数字指触点的直径或其它类似的尺寸;例如:Fc2—表示带一个特殊形状的插脚出触点,插脚直径为10mm的灯头G后面的数字指两插脚的中心之间的距离;-对于两个以上的插脚,则指各插脚中心所在圆周的直径;例如:G13--表示两插脚之间的距离为13mm的双插脚灯头R 后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸;RX7S/--表示(对灯头在灯座的定位十分必要的绝缘体的最大横向尺寸约7mm 的凹式单触点灯头。

基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示；注：早先的某些符号形状类似于櫀形物，这便导致使用字母符号"W"。

例如：E27--螺口灯头；F a4--带一个圆柱形插脚式触点的灯头。

X--如果根据上列各项规定，不能用符号表示某灯头，则这类灯头采用大写字母X加一系列数字的方法来表示。

例如：X511--带两个独立的金属翼片的玻璃灯端。

修改方法Ⅰ如果，某一灯头的附加特性包括在上述大写字母中，并能用附加的大写字母来表示，则在整个字母组合中表示最重要意义的字母应排在受首位。

例如：PK22s----带导线连接件的预聚焦灯头。

修改方法Ⅱ其特性与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号。

如果这种灯头在电器或机械要求方面是不能（或不完全能）互换的，则将大写字母X，Y，Z或U，或两个以上这种字母的组合加在灯头基本符号之后。

例如：BY22d--符号特殊要求的B22型灯头。

GY16--不能与G16型基本灯头互换的G16型灯头。

荧光灯G5，G8，G13是什么意思？G表示灯头是有两个或两个以上插脚的。

后面的数字表示两插脚的中心之间的距离，单位为mm，如果是两个以上的插脚，则指各插脚中心所在圆周的直径。

G5一般表示灯头是两个插脚的，两插脚的中心之间的距离为5mm。

常用的灯头型号有B14，B22，E10，E14，E26，E27，E40，Fa6，G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4等。

其中B14和B22为卡口（插口）灯头，外壳直径分别为12 mm和14mm，适用于卡口（插口）白炽灯；E10，E14，E26，E27和E40为螺口灯头，螺纹牙顶直径分别为10mm，14mm，26mm，27mm和40mm，适用于螺口白炽灯、细管径紧凑型节能荧光灯和其他电光源；Fa6为带1个圆柱形插脚的灯头，插脚直径为6mm，适用于瞬时启动型荧光灯；G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4为有两个插脚的灯头，两插脚的中心距离分别为4mm，5mm，5.3mm，6.35mm,，8mm 10mm和13mm，其中G5，G10和G13适用于双端直管形荧光灯，GU5.3和GX5.3适用于单端卤钨灯（杯灯）；G10g为有4个插脚的灯头，插脚的中心距离为10mm，适用于圆型节能荧光灯。

1）直管形荧光灯。

这种荧光灯属双端荧光灯。

常见标称功率有4W，6W，8W，12W，15W，20W，30W，36W，40W，65W，80W，85W和125W。

管径用T5，T8，T10，T12。

灯头用G5，G13。

目前较多采用T5和T8。

T5显色指数＞30，显色性好，对色彩丰富的物品及环境有比较理想的照明效果，光衰小，寿命长，平均寿命达100小时。

适用于服装、百货、超级市场、食品、水果、图片、展示窗等色彩绚丽的场合使用。

T8色光、亮度、节能、寿命都较佳，适合宾馆、办公室、商店、医院、图书馆及家庭等色彩朴素但要求亮度高的场合使用。

根据国际标准，常见灯头分为E10/E11/E12/E14/E17/E26/E27/B22/MR16/GU5.3/GU10下面请参考图片对应文字详细的了解一下。

X长度E10:14X12MM E14:14X20MM E14:25X17MM E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。

E14的多数用于装饰灯具，如：吊灯、水晶灯。

E17:17X20MM E26:26X25MM E27:27X25MM E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯,30W LED 路灯等E40:39.5X46MM MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。

MR是英文Multifaceted（Mirror）Reflector的缩写，意思是一种由多个反射面组合成的反射器。

数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。

所以“16”就表示灯具的最大外径尺寸是2英寸。

一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压（12V、24V、36V等）灯具也采用MR16GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯.。

图文详解LED灯E27、MR16、B22和GU10,T5T8,G24等的含义灯的接口灯座常用的有多种类型，如E27、E14、GU10等。

它们后面的数字表示接口尺寸（毫米）。

MR16、PAR16等是灯杯类型，后面的数字表示灯杯的尺寸（单位：英分，即1/8英寸）。

E27和GU10指不同的灯座类型。

E27、E26、E14、E12、等E开头通常为：螺口灯座。

E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头，还有E26、E40等。

GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示插脚中心距（单位：毫米"mm"）。

GU10和GU5有两个圆形的插脚，GU10的插脚中心距为10mm，常用于高压灯，而GU5的插脚中心距为5.33mm，常用于低压灯。

MR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸）,MR16的口径=16×1/8=2英寸≈50mm MR16灯杯常用的灯头有GU5.3（细针脚）和GU10。

如果用E27，则通常叫做PAR16。

T5,T8灯头标准；世界上是唯一的，只有一种尺寸规格，T5的灯头是G5，T8的灯头是G13。

T5\T8灯头都是双针，针的直径都是2.0mm，裸露长度是7.5mm，T5管针间距是5mm，T8针间距是12mm，世界上都是统一标准。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：这种横插式LED筒灯就是采用G24灯头。

主用于酒店筒灯里面，灯具的发光角度为180度。

以上只是收集了最常用的灯头资料，也是国际标准灯头。

灯座（灯头）规格标准常识灯座（灯头）在安装方式上分为卡口、螺口等方式，从材料上分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座。

另外，灯座（灯头）根据使用环境的不同，还有相应的IP防护级。

所有灯座（灯头）均需要通过IEC（国际电工委员会标准）安全认证。

灯座的分类：E开头的灯座（灯头）为普通螺口灯座，是最普遍使用的一种灯座（灯头），后面的数字代表灯头大小，E27就是我们平时用的白炽灯灯头，E14比E27小，比E27大的还有E40。

85W 节能灯通常有E27、E40两种灯头，一般被叫做小头节能灯和大头节能灯。

GU开头的灯座（灯头）为我们日常用的卡口式，其中G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面的数字则表示灯脚孔中心距（单位是毫米“mm”），如GU10。

MR开头的灯座（灯头）是直插式局部照明射灯常用灯座，这种射灯通常有两个插针，安装方便。

例如MR16，在照明行业里指最大外径为2英寸的带多面反射罩的灯具。

MRMR（MultifaceReflect）指多面反射（灯杯），后面的数字表示灯杯口径（单位是1/8英寸），例如MR16的口径为16×1/8=2英寸，约为50mm。

PAR灯也叫筒灯，照射光束，通常用作舞台照明、动感换色等，是舞台上常见的灯具，这类灯具一般耗电大，温度高，现在逐渐被LED灯取代。

AR开头的是铝质冷反光卤素射灯。

G12是一种单端的管形金属卤化物灯泡。

电光源用灯头、灯座的命名方法灯头规格与型号1 范围本标准规定了电光源用灯头、灯座的命名方法.2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途.该符号系统由字母、数字和记号这几个部分组成,每一部分各有自己的含义.对每一特定的灯头和灯座只应该用一个符号来命名,该符号系统不能用于识别灯头灯座所用材料.某一符号系统的各部分应直接连在一起,不得有空隙或其它分隔符号. 灯头灯座的完整符号采用下述形式. 灯头符号:(a)(b) (c) - (d) /(e) ×(f) 灯座符号:(a) (b) (c) - (d) 注:可以采用缩写的灯头符号,但是这种缩写符号不得引起误解. 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容.符号中的该特定部分对于灯头及其所用的灯座来说是一样的.灯头符号中斜线之后的部分(如果存在这部分)表示灯头的某些重要尺寸,但这些尺寸并不是灯在灯座中的互换要求的必须的一部分.然而,这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的. 注:IEC的术语与北美术语相反,将无灯头灯的触点部分和固定部分叫做"灯端".3 基本符号符号的(a)部分由一个或一个以上的大写字母组成,表示灯头的类型.下述各字母虽然表示灯头,但是,对于灯座,它们也有类似的意义. B--卡口灯头; BA--卡口灯头,最初用于汽车灯; BM--矿灯用卡口灯头; E--(爱迪生)螺口灯头; F--带一个出触点的灯头; 字母F后的小写字母表示触点的不同形式,例如 : a--表示圆柱形插脚; b--表示带凹槽的插脚; c--表示特殊形状的插脚; G--两个或两个以上的凸出触点,例如插脚或接线柱 ; K--带导线连接件的灯头; P--预聚焦式灯头; R--带凹式触点的灯头; S--外壳式灯头--在灯座中不靠凸出部件来固定灯头; SV--带锥形末端的外壳式灯头(V形); T--电话机用灯头; W---表示灯端,灯与灯座的电接触直接通过位于灯端表面的引线来完成,灯端的玻璃部分(或其它绝缘材料部分)对灯在灯座中的安装来说是必不可少的.对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头,也可以用符号表示; 注:早先的某些符号形状类似于櫀形物,这便导致使用字母符号"W".例如:E27--螺口灯头; F a4--带一个圆柱形插脚式触点的灯头. X--如果根据上列各项规定,不能用符号表示某灯头,则这类灯头采用大写字母X加一系列数字的方法来表示. 例如:X511--带两个独立的金属翼片的玻璃灯端. 修改方法Ⅰ 如果,某一灯头的附加特性包括在上述大写字母中,并能用附加的大写字母来表示,则在整个字母组合中表示最重要意义的字母应排在受首位. 例如:PK22s----带导线连接件的预聚焦灯头. 修改方法Ⅱ 其特性与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号.如果这种灯头在电器或机械要求方面是不能(或不完全能)互换的,则将大写字母X,Y,Z或U,或两个以上这种字母的组合加在灯头基本符号之后. 例如:BY22d--符号特殊要求的B22型灯头. GY16--不能与G16型基本灯头互换的G16型灯头. 修改方法Ⅲ 在特殊情况下,符号的(a)部分之前可以带有一数字,通常是2.该符号表示整个灯头是一个由2个(或2个以上)单个类似灯头构成的组合灯头. 例如:2G13--由两个并列排列相互间有一定距离的G13型灯头构成的组合灯头(这种灯头用于U形荧光灯). 符号的(b)部分由数字构成,它表示灯头主要尺寸的近似值,单位是mm.该主要与基本符号字母的关系如下所示; B,BA,BM,K,S,和SV后面的数字表示外壳的直径; E后面的数字指螺纹的牙顶直径; F后面的数字指触点的直径或其它类似的尺寸; G后面的数字指两插脚的中心之间的距离; -对于两个以上的插脚,则指各插脚中心所在圆周的直径; P 后面的数字表示用来将灯横向定位的那个部件的最重要尺寸; R 后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸; T 后面的数字表示两触片外部之间的宽度; W 后面的数字表示灯端上封有引线的玻璃;(或其它绝缘材料)封接部位的总厚度及宽度,二者之间有乘号(×); 例如:BA15b--表示外壳直径约为15mm的汽车灯用卡口灯头. G13--表示两插脚之间的距离约为13mm的双插脚灯头. 符号的(c)部分由小写字母构成,它表示触点、触片、插脚或挠性连接件的数量.下述字母便是这类用法: s--代表1个触点; d--代表2个触点; t--代表3个触点; q--代表4个触点; p--代表5个触点. 灯头的外壳不应视为是触点,这与外壳是否载流部件无关,触点不必全是同一形状. 例如:E26d--指具有两个底部触点的E26型灯头; G10q--指带4个触点插脚的灯头. 必要时,符号带有(d)部分,它由前面带连字符(-)的数字构成,该部分表示对互换性来说十分重要的附加部件. 例如:数字3表示带3个销钉的卡口灯头,或表示灯头的主要外形的某一尺寸. 例如:B22d-3--指带3个定位销钉的B22型灯头. PG22-6.35--指聚焦环直径约为避免2mm,两触点相距约6.35mm的预聚焦式灯头. 符号的(e)部分由前面带有斜线(|)的数字构成,它表示灯头总长度的近似值,单位mm.该长度包括凸出的绝缘材料,但不包括触点或插脚的长度. 例如:B15/d19--指总长度约为19mm的B15d灯头. SV型(装饰灯用)灯头的长度指的是从圆锥形外壳直径3.5mm处至灯头开口端的距离.为避免误解,该长度值标在连字符号之后,斜线之前. 符号的(f)部分由表示灯头外壳的敞口端或带裙边一端的外径的近似值的数字构成.位于(f)处的数字之前标有乘号(×).该数字表示裙边不包括喇叭口的外径近似值或开口端的内径,单位是mm. 例如:B22d/25×26--指总长度约为25mm,裙边外径为26mm的B22灯头. 4 其他符号及其含义EP10/14×11--螺纹牙顶直径为10mm的预聚焦式螺口灯头,其总长度约为14mm,裙边直径约为11mm. B22D-3(90·/135·)/25×26--指带有两触片,直径约为22mm 的卡口灯头,它还带有三个定位销钉,其径向分布角度分别为90·,135·和135·;总长度约为25mm,裙边直径约26mm. BAY15d/19--指带偏置定位销钉,直径约15mm,有两个触片的(汽车用)卡口灯头,其总长度约为19mm. K59d/80×63--指带两个挠性连接件的,外壳直径约为59mm的灯头,其外壳总长度约为80mm,裙边直径约为63mm. R17d/80×63--指(对灯头在灯座的定位十分必要的)绝缘体的最大横向尺寸约17mm的凹式双触点灯头,外壳高度约为10mm,外壳直径约为35mm. SV8.5-8--指外壳为圆椎形,其末端直径约为8.5mm的外壳式灯头,从圆椎体直径3.5mm处至外壳开口末端测得的外壳长度约为8mm. T6.8--指两触片的外侧之间的宽度约为6.8mm的电话用灯头. EX10/13--指对漏电距离有附加要求的螺口灯头,其牙顶螺纹的直径约为10mm,总长度约为13mm.(照明网)有关LED （Light emitting diode）LED光源可以做3C认证:上个世纪60年代，科技工作者利用半导体PN结发光的原理，研制成了LED发光二极管。

常用灯头规格及用法介绍一)灯头种类1按材质分：1.1电木类(phenolic)【图一】1.2陶瓷类(porcelain)【图二】1.3金属类ａ、铝壳【图三】ｂ、铜壳【图四】图一 图二 图三图四 图五 图六2按代码口径分：2.1E12(UL称为CandelabraBase)此类型灯头多用于美国﹑加拿大﹑日本市场2.2E14此类型灯头多用于日本﹑欧洲和南美地区2.3E17(UL称为InstermediateBase)此类型灯头多用于美国﹑日本市场2.4E27/26(UL称为ＭediumBase)此类型灯头多用于美国﹑加拿大﹑欧洲﹑日本市场2.5G8(卤素灯头)此类型灯头多用于美国﹑加拿大.2.6G9(卤素灯头)此类型灯头多用于美国﹑加拿大﹑欧洲市场【图五】2.7B15(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场2.8B22(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场说明：E─指灯头与灯泡结合方式为螺旋式﹐数字(27/26/14)表示螺壳螺纹内径。

例如：Ｅ27表示该灯头为螺旋式﹐螺壳螺纹内径为27mm.B─指灯头与灯泡结合方式为卡口式﹐数字(15/22)表示螺壳卡口内径﹒例如：B22表示该灯头为卡口式﹐螺壳卡口内径为22mm.G─指灯头与灯泡结合方式为插入式﹐数字(9/8/6.35)表示灯泡的两插脚中心距离﹒例如：G9表示该灯头为插入式﹐两插脚中心距离9mm.图七 图八 图九3按功能分3.1光身(平面)灯头Smooth【图一】3.2外环灯头a.全环灯头FullThreaded【图六】b.半环灯头HalfThreaded【图七】【图八】4、按灯头内部附加结构分4.1.无段式，一般指灯头无任何附加开关装置需依靠外来设备来控制灯头的熄灭﹒如：封闭式灯头【图八】4.2.二段式(on/off)灯头内有附加开关装置可直接控制灯泡为一亮一灭﹒如：拉链式灯头【图九】﹑推拉式灯头【图十】﹑二段式旋转灯头【图十一】4.3.三段式(3-way)灯头内有附加开关装置可直接控制灯泡为亮、再亮、更亮、熄灭,如：三段式旋转灯头【图十二】图十 图十一 图十二5、以灯头螺壳(Screwshell)分5.1.白口铜(铝口铜)﹐在UL1598中,一般使用在干燥环境﹐贴Drylocations标签5.2.红口铜(铝口铜阳极处理)﹐在UL1598中﹐一般使用在半干半湿环境﹐贴Damplocations标签.5.3.镍口铜(铜含量64%以上并镀镍)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.5.4.铜口铜(铜含量98%以上的红铜)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.6、以灯头接线方式分6.1.铆接式：直接将电线铆合在灯头上﹐一般使用在UL.CULT-MARK市场(CE不使用此种铆接方式)【图十三】6.2.锁式：利用灯头两极之螺丝锁住电线【图十四】6.3.插式：利用电线沾锡或打包线端子插入灯头两极【图十五】图十三 图十四 图十五7、根据灯头的设计制作工艺区分7.1.单灯式：单独一个灯头7.2.双胞胎式：二个灯头设计制作在一起﹐一般有背开【图十六】于对开【图十七】两种7.3.三胞胎式：三个灯头设计制作在一起【图十八】图十六 图十七 图十八二)灯头的用法及区分1、UL规定灯头材质的耐温温度.1.1.电木150℃一般使用在灯头在下灯泡在上且温度较低之情形1.2.红铜或铝200℃1.3.铜镀镍250℃1.4.镍合金315℃2、灯头极性2.1.根据灯头构造不一样灯头之正负极也不一样﹐如﹔a.E类螺旋式灯头正极(火线)为灯头底部舌片﹐负极(零线)为旁侧弹片或灯头螺壳.b.B类卡口式灯头无极性区分备注：所有的灯头舌片必须为铜镀镍或红铜﹐且灯头上需印有相应国家的认证标志3、灯头用法3.1.E12电木灯头一般用于蜡烛式吊灯,壁灯.且灯头在下灯泡在上.3.2.E27陶瓷灯头使用范围较广,适用于吊灯、吸顶灯、壁灯、卫浴灯、风扇灯等.且灯头方向没有限制,灯头在上在下或水平都可以.3.3.G9灯头主要用于一些灯罩较小,灯体尺寸较小之灯具,灯头方向没有限制,但只能配用卤素灯泡.3.4.光身灯头与外环灯头的选用主要依据玻璃的固定方式.用玻壳螺丝固定玻璃的一般用光身灯头.无玻壳螺丝固定玻璃的一般用外环灯头.。

照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯配电线路的标注方法a—b(c×d)e—f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装灯具安装方式的表示:欧阳地创编CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路敷设方式标注PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注欧阳地创编沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程、外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

灯具的分类欧阳歌谷（2021.02.01）室内灯具：台灯、壁灯、吸顶灯、室内装饰灯、灯管、灯泡、落地灯、吊灯灯具分类按场景室外灯具：景观灯、道路灯、草坪灯、高杆灯、庭院灯、地埋灯、护栏灯、探照灯、广场灯、交通灯、隧道灯直接型：90%以上的光通量向下直接照射，效率高，但灯具上半部几乎没有光通量，方向性强导致阴影较浓。

按配光曲线分为五种：广照型、均匀照型、配照型、深照型、特深照型。

半直接型：这类灯具大部分光通量（60-90%）射向下半球空间，少部分射向上方，射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。

漫射型（包括水平方向光线很少的直接-间接型）：灯具向上向下的光通量几乎相同（各占40%-60%）。

最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有类似的配光。

这种灯具将光线均匀地投向四面八方，因此光通利用率较低。

灯具按光通在空间上的分配特性分类半间接型：灯具向下光通占10%-40%，它的向下分量往往只用来产生与天棚相称的亮度，此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。

上面敞口的半透明罩属于这一类。

它们主要作为建筑装饰照明，由于大部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。

间接型：灯具的小部分光通（10%以下）向下。

设计得好时，全部天棚成为一个照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置合理，直接眩光与反射眩光都很小。

此类灯具的光通利用率比前面四种都低。

1、开启型：光源与外界空间直接相通，没有包合物。

2、闭合型：具有闭合的透光罩，但灯罩内3、封闭型：透光罩接合处加以一般封闭，但灯罩内外可以有限通气。

按灯具的结构分类：4、密闭型：透光罩接合处严密封闭，但灯罩内外空气严密隔绝。

如防水防尘灯具。

5、防爆型：透光罩及接合处加高强度支撑物，可承受要求的压力。

6、隔爆型：在灯具内部发生爆炸时，经过一定间隙的防爆面后，不会引起灯具外部爆炸。
